Как сделать простую светодиодную лампу своими руками

Введение

Компаниями «Интеграл» (Республика Беларусь), «Тандем Электроника» (Российская Федерация) и СКТБ «Микроника» (Республика Беларусь) организовано производство LED-ламп и светильников, начиная от разработки, производства интегральных микросхем (ИМС) LED-драйверов и систем управления освещением и заканчивая изготовлением плат применения.

Производимые LED-лампы и светильники характеризуются продолжительным сроком эксплуатации, крайне низким уровнем энергопотребления, высокой светоотдачей, отсутствием пульсаций светового потока, нечувствительностью к нестабильной электросети и к частым включениям/выключениям, способностью уверенно работать в условиях повышенной влажности и серьезных морозов. В случае необходимости используется модульное расположение LED-диодов в осветительной системе, что позволяет не заменять незамедлительно LED-лампу при выходе из строя одного или нескольких светодиодов, так как общая светоотдача такой системы изменяется незначительно.

Светодиодные лампы и светильники обычно состоят из светодиодного модуля и платы источника тока (LED-драйвера), размещенных в корпусе-радиаторе. Все LED-лампы, трубки и светильники компаний «Интеграл» и «Тандем Электроника» комплектуются LED-драйверами, разработанными компанией СКТБ «Микроника», которая использует в их составе ИМС собственной разработки.

Во многих случаях актуально создание с целью экономии электроэнергии (системы уличного, офисного освещения, «умный дом») или для реализации специальных режимов освещения (птицеводческие фабрики, тепличное освещение и др.) управляемых систем освещения, в составе которых необходим управляемый источник питания (УИП). Использование УИП в таких системах освещения может обеспечивать как групповое, так и адресное управление каждым светильником. Кроме того, УИП обеспечивают поддержку открытой распределенной архитектуры с интеллектуальной периферией, которая позволяет, во-первых, оптимизировать систему управления освещением под индивидуальные требования заказчика, во-вторых, система имеет расширенные функции по управлению освещением и обеспечивает возможность ее интеграции с другими распределенными системами управления. Основная область применения таких систем — птицеводческие помещения, энергосберегающее уличное и офисное освещение.

Выбор корпуса для лампы

С корпусом следует определиться еще до того, как выбрать схему. В данном случае можно воспользоваться несколькими вариантами:

• цоколь от лампы накаливания;
• самостоятельно изготовленное приспособление;
• использование корпуса от галогеновой или энергосберегающей лампы.

Мастера предпочитают последний вариант, так как он самый простой.

Корпус энергосберегающей лампы

Изготавливать корпус для светодиодной лампы, сделанной своими руками, рекомендуется только в том случае, если у мастера достаточно опыта. В большинстве случаев берется часть конструкции от энергосберегающей лампы или накаливания. Перегоревшую лампочку следует разобрать и достать преобразовательную плату. Схема устанавливается одним из следующих способов:

1. Спрятать в цоколь. Подойдет крышка от пластиковой бутылки.
2. Поместить диоды в отверстия, проделанные под колбой в крышке.
3. Расположить схемы внутри цоколя. Этот вариант отличается повышенными характеристиками теплообмена. Здесь чипы подключены через уже имеющиеся отверстия.

Цоколь с лампы накаливания

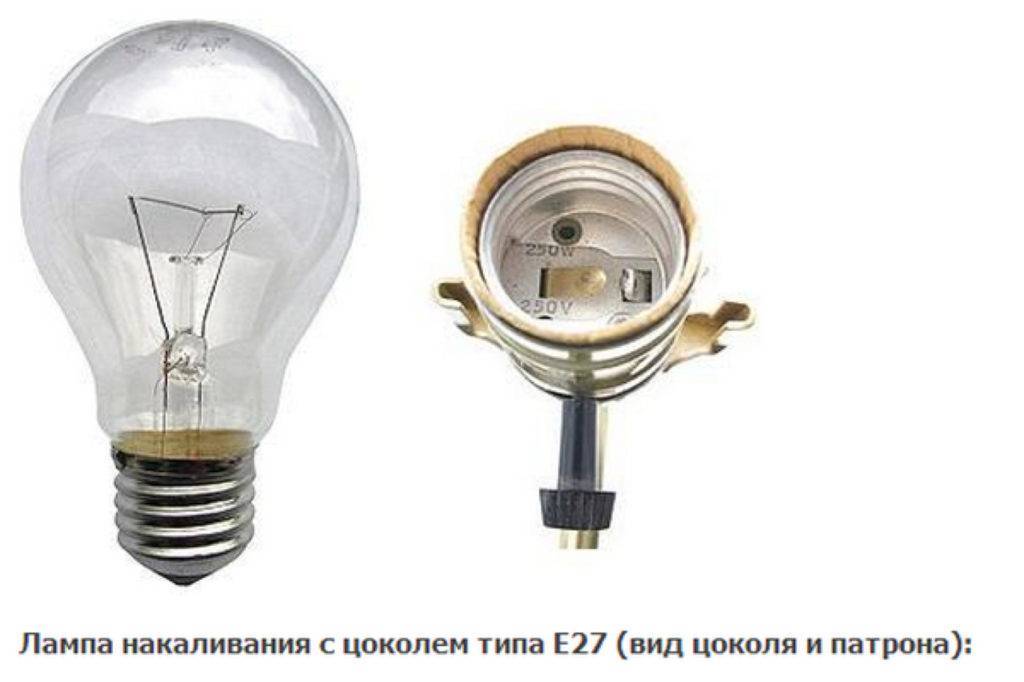

Некоторые мастера выбирают для установки схемы цоколь от лампы накаливания, так как он отличается важным преимуществом: после сборки у мастера не возникнет сложностей с закручиванием лампочки в патрон, что обеспечит теплообмен.

Рис.9 – цоколь лампы накаливания.

Цоколю от лампы накаливания свойственны и свои минусы. В готовом виде конструкция не будет иметь красивый внешний вид, также не удастся сделать качественную изоляцию.

Светодиодные светильники в вашем доме

Преимущества светодиодных светильников для потолка

Светодиоды

Современные светильники — накладные, встраиваемые и точечные — существенно отличаются от всех остальных осветительных приборов. Соответственно, по сравнению с ними светодиодные светильники обладают как преимуществами, так и недостатками.Вначале проанализируем, какие выгоды предоставит вам установка светодиодных светильников:

 Во-первых, накладные светильники, настенные и встраиваемые отличаются низким уровнем энергопотребления. Светодиодный светильник потребляет электричества в 10 раз меньше, чем лампа накаливания и втрое меньше, чем люминесцентная лампа, обеспечивающая аналогичный уровень освещения. Т.е. установка светодиодных светильников дает вам возможность существенно снизить энергозатраты на освещение дома или квартиры;

Во-вторых, светодиодные лампы, используемые в светильниках, имеют номинальный срок службы около ста тысяч часов (что приблизительно соответствует 11 годам непрерывной работы). Следовательно, менять лампы, которыми комплектуются потолочные светильники, нужно гораздо реже;

Кроме того, светодиодные лампы не содержат в своем составе ртуть, что делает их абсолютно безопасными с экологической точки зрения.

Выгода от использования светодиодов

Кроме всего вышеперечисленного к достоинствам именно накладных светодиодных светильников можно отнести простоту в установке. В отличие от встраиваемых светильников, которые можно смонтировать только при масштабном ремонте (например, когда проводится установка реечного потолка в ванной комнате своими руками), накладной светильник можно смонтировать на любой потолок буквально за несколько минут.

Недостатки светодиодных светильников

Однако, кроме приведенного выше списка преимуществ, накладные потолочные светодиодные светильники обладают рядом недостатков по сравнению с другими осветительными приборами:

Светильники со светодиодами «Cree» — одни из лучших, то в то же время — одни из самых дорогих.

Следующий недостаток – постепенная «деградация» светильников. Недорогие модели светодиодных ламп могут со временем (через 3-5 лет интенсивной эксплуатации) терять яркость свечения. А если учесть, что вложения в светодиодные лампы за счет экономии электроэнергии окупаются в среднем за пять лет, то этот недостаток можно счесть весьма существенным;

• Также к недостаткам светодиодных светильников можно отнести неприятный спектр излучаемого ими света. Кроме того, свет от таких светильников достаточно узконаправлен, и если вы используете светодиодные потолочные светильники – накладные или встроенные в подвесной потолок, то вам может понадобиться установить больше точек освещения на единицу площади.

Анализируя достоинства и недостатки таких светильников, мы можем наблюдать практически паритет: где-то светодиоды разгромно выигрывают у ламп накаливания, а где-то — существенно им уступают. Вот почему делать выбор «за» или «против» нужно предельно взвешенно.

Куда установить светодиодный светильник

Одним из наиболее важных факторов при выборе в пользу светодиодного светильника является его размещение в квартире.

Попробуем разобраться, где же мы будем устанавливать светильники на светодиодах?

Спальня. Здесь светодиодный светильник, пожалуй, подойдет меньше всего. Достаточно резкий свет от светодиодных ламп будет контрастировать со всей атмосферой этого помещения, потому для спальни от светодиодов лучше отказаться;

Гостиная. Установка накладного светодиодного светильника вполне возможна – но только при условии, что светильник впишется в общий дизайн помещения. Потому для гостиной в стиле «хай-тек» светодиоды вполне применимы, а вот для классической гостиной – говорим решительное «нет!»;

Кухня. Здесь светодиодный светильник можно использовать не в качестве основного света, а в качестве направленной подсветки. К примеру, накладную светодиодную лампу можно установить над мойкой или плитой – для обеспечения яркого света при готовке или мойке посуды.

Накладной светильник для кухни

Также накладные светильники светодиодные – потолочные и настенные – можно устанавливать в хозяйственных постройках: гаражах, сараях мастерских. Наружное освещение частного дома тоже можно организовать с использованием светодиодных фонарей и прожекторов.

Преимущества и недостатки

Среди главных положительных качеств выделяют:

1. Низкий уровень энергопотребления.
2. Колоссальная светоотдача.
3. Экологичность.
4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Что такое вечная светодиодная лампочка

Ни один из производителей не выпускает светодиодные лампы с громким названием «вечные». Качественные изделия могут работать до 50 000 часов, но только при отсутствии проблем с проводкой и надёжных элементах сборки, которые помогут преодолеть перегрев, если это произойдёт. Чтобы продлить срок службы, мастер может заменить комплектующие на более дорогие, что не позволит диодам перегореть даже через 5-6 лет.

Чтобы получилась вечная ЛЕД-лампа, в первую очередь следует заняться системой охлаждения. Именно на ней многие производители экономят, из-за чего нарушается температурный режим и светодиоды перегорают. Также нередко страдает электронная начинка устройства. Конструкция может выглядеть как на картинке ниже.

Конструкция самодельного светильника.

Чтобы собрать этот светильник, понадобится опыт. Поэтому начинающему мастеру лучше подойдёт переделка приобретённой светодиодной лампы. Вечным светильником можно считать изделие с элементами, замененными на более мощные и эффективные.

Собираем лампу из светодиодной ленты

Разберем пошагово создание источника света на 220 В из светодиодной ленты. Чтобы решиться использовать новшество на кухне, достаточно вспомнить, что собранные своими руками светодиодные лампы существенно выгодней люминесцентных аналогов. Они живут в 10 раз дольше, а потребляют в 2–3 раза меньше энергии при одинаковом уровне освещения.

Для конструирования понадобятся две перегоревшие люминесцентные лампы длиной полметра и мощностью 13 ватт. Покупать новые смысла нет, лучше найти старые и неработающие, но не сломанные и без трещин.
Далее идем в магазин и покупаем светодиодную ленту. Выбор большой, поэтому к приобретению подойдите ответственно. Желательно покупать ленты с чистым белым или естественным светом, он не изменяет оттенки окружающих предметов. В таких лентах светодиоды собраны в группы по 3 штуки. Напряжение одной группы 12 вольт, а мощность 14 ватт на метровую ленту.

Затем нужно разобрать люминесцентные лампы на составные части

Осторожно! Не повредите провода, а также не разбейте трубку, иначе ядовитые пары вырвутся наружу и придется проводить уборку, как после разбитого ртутного градусника. Извлеченные внутренности не выбрасывайте, они пригодятся в дальнейшем

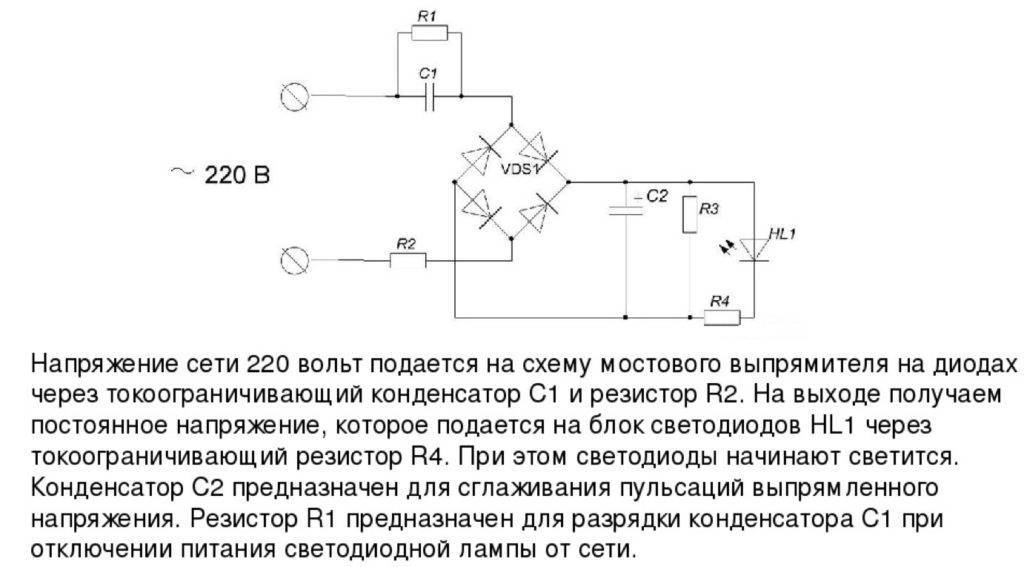

Ниже представлена схема светодиодной ленты, которую мы купили. В ней ЛЕД подключены параллельно по 3 штуки в группе
Обратите внимание, что такая схема нам не подходит.

Поэтому нужно разрезать ленту на участки по 3 диода в каждом и достать дорогие и бесполезные преобразователи. Разрезать ленту удобней кусачками или большими и крепкими ножницами
После спаивания проволочек должна получиться схема, приведенная ниже. В итоге должно получиться 66 светодиодов или 22 группы по 3 ЛЕД в каждой, подключенные параллельно по всей длине. Расчеты просты. Так как нам понадобится преобразовать переменный ток в постоянный, то стандартное напряжение 220 Вольт в электрической сети нужно увеличить до 250. Необходимость «накинуть» напряжение связана с процессом выпрямления.

Для выяснения количества секций светодиодов нужно разделить 250 Вольт на 12 Вольт (напряжение для одной группы по 3 штуки). В итоге получим 20,8(3), округлив в большую сторону, получаем 21 группу. Здесь желательно добавить ещё одну группу, поскольку общее количество светодиодов придется разделить на 2 лампы, а для этого нужно четное число. К тому же добавив ещё одну секцию, сделаем общую схему безопаснее.

Нам понадобится выпрямитель постоянного тока, именно поэтому нельзя выбрасывать извлеченные внутренности люминесцентной лампы. Для этого достаем преобразователь, при помощи кусачек удаляем конденсатор из общей цепи. Сделать это достаточно просто, поскольку он расположен отдельно от диодов, то достаточно отломить плату. На схеме показано, что должно в итоге получиться, более подробно.

Далее при помощи пайки и суперклея нужно собрать всю конструкцию. Даже не пытайтесь уместить все 22 секции в один светильник. Выше говорилось, что нужно специально найти 2 полуметровые лампы, поскольку разместить все светодиоды в одной просто невозможно. Также не нужно рассчитывать на самоклеющийся слой на обратной стороне ленты. Он не протянет долго, поэтому светодиоды нужно закрепить при помощи суперклея или жидких гвоздей.

Подведем итоги и выясним достоинства собранного изделия:

• Количество света от получившихся светодиодных ламп в 1,5 раза больше, чем у люминесцентных аналогов.
• Потребляемая мощность при этом намного меньше, чем у ламп дневного света.
• Служить собранный источник света будет в 5–10 раз дольше.
• Наконец, последнее преимущество — направленность света. Он не рассеивается и направлен строго вниз, благодаря чему используется у рабочего стола или на кухне.

Разумеется, испускаемый свет не отличается высокой яркостью, но главным достоинством является низкое энергопотребление лампы. Даже если включить и никогда не выключать её, то она за год съест всего 4 кВт энергии. При этом стоимость потребляемой электроэнергии в год сопоставима со стоимостью билета в городском автобусе. Поэтому такие источники света особенно эффективно использовать там, где требуется постоянная подсветка (коридор, улица, подсобка).

Корпуса для светильников на светодиодах

Корпус для Led-ленты

Помимо правильной сборки схемы, нужно позаботиться о создании корпуса, в который она будет помещена. Существует несколько способов решения проблемы.

• Различные приспособления, изготовленные своими руками.
• Цоколи перегоревших ламп накаливания.
• Корпуса от перегоревших галогенных или энергосберегающих ламп.

Использование цоколя лампы накаливания имеет одно весомое преимущество – собранное своими руками светодиодное осветительное устройство легко закрутить в патрон и обеспечить этим необходимый теплообмен. При этом есть и весомый недостаток – светильник в конечном итоге имеет не очень эстетичный вид.

Самодельный светодиодный светильник

Самый практичный, безопасный и простой в реализации способ – поместить изготовленную схему в корпус энергосберегающей лампы. Предварительно перегоревшую лампочку следует разобрать и изъять из нее преобразовательную плату.

• Плату устанавливают непосредственно в цоколь. Для удобства реализации способа рекомендуется использовать обычную пластиковую крышку от бутылки с водой.
• Светодиодные лампочки помещают в отверстия, которые предварительно проделывают в крышке, расположенной под стеклянной колбой.

Модернизация галогенной лампочки

Необходимые материалы:

1. LED-элементы. Количество на ваше усмотрение, но желательно не более 22 штук, так как с большим количеством работать трудно.
2. Перегоревшая галогенная лампочка.
3. Суперклей.
4. Медный провод.
5. Резисторы.
6. Кусок алюминиевого листа, подойдет обычная пивная банка.
7. Инструменты: молоток, паяльник, дырокол.

Пошаговая инструкция

1. Удалить верхнюю колбу галогенки. Отверткой убрать замазку вокруг штырькового цоколя.
2. Точными ударами молотка выбить штырьки из гнезд, чтобы выпала старая лампочка.
3. Исходя из числа диодов, сделать план их расположения и распечатать.
4. Бумажный трафарет закрепить на алюминиевом листе и дыроколом выбить на нем отверстия.
5. Скачать в интернете схему подключения диодов в зависимости от их количества.
6. Установив алюминиевый круг на подставку, вдеть в отверстия светоизлучатели. Для облегчения процесса пайки можно сразу подгибать катодные ножки диодов к анодным других согласно схеме.
7. Закрепить излучатели света в их посадочных местах суперклеем, избегая его попадания на ножки светодиодов.

1. После высыхания клея спаять ножки по схеме. При этом по одной минусовой и плюсовой ножке оставить для подключения к питающей сети. Чтобы в дальнейшем не ошибиться в их полярности, можно минусовую немного обрезать.
2. Спаять резисторы с минусовыми контактами. В итоге должно получиться по шесть плюсовых выводов и минусовых (с резисторами).
3. Припаять резисторы по схеме.
4. К оставленным для подключения к питанию двум контактам припаять по куску медного провода, которые станут штырьковым цоколем. Один из них, минусовой, также можно сделать чуть короче, чтобы не спутать полярность. Пространство между ними нужно проклеить, чтобы в дальнейшем не случилось короткое замыкание.
5. Конструкцию установить на отражатель и приклеить.
6. Маркером обозначить плюсовой и минусовой контакты. Желательно также отметить уровень напряжения: 12 В.
7. Проверить работоспособность изделия, подключив его к автомобильному аккумулятору или блоку питания 220/12 В.

Оригинальные идеи

Существует много идей создания настольного светильника, но некоторые отличаются своей оригинальностью.

Из подручных материалов

Не стоит сразу бежать в магазин за деталями для создания настольного светильника. Лампу можно сделать из подручных материалов. Для этого понадобится:

• гайка;
• металлические элементы;
• кабель-канал;
• проволока;
• кнопка включения/выключения;
• патрон;
• лампа.

1. Из гайки и металлических усиков делается крепление.
2. Отмеряется нужное количество кабеля и кабель-канала.
3. Проволока помещается внутрь кабель-канала.
4. Кабель канал одним концом одевается на крепление.
5. Верхний конец провода соединяется с патроном.
6. Проводится изоляция всех контактов. Для этого используется термоклей.
7. К нижней части лампы припаивается кнопка.
8. К кнопке припаивается провод, который непосредственно подключается к розетке.
9. Все контакты изолируются изолентой.
10. Все прокрашивается в цвет кабель-канала.
11. Чтобы предотвратить рассеивание лампы, можно ее переделать: снимается стеклянная колба, вместо нее приклеивается пластиковый кружок.
12. Настольная лампа готова.

Такой вариант подойдет для освещения рабочей поверхности.

Интересное видео по теме:

Из пластиковой бутылки с абажуром

Для этого понадобится:

• пластиковая бутылка оригинальной формы;
• краска в баллоне;
• патрон;
• провод с выключателем и вилкой;
• лампочка;
• кольца для крепления абажура;
• элементы для изготовления абажура: опоры для растений, тонкий пластик, двусторонний скотч, ткань рогожка, аэрозольный клей.

1. С внутренней стороны окрасить бутылку, используя краску с распылителем.
2. Патрон разбирается и встраивается в крышку бутылки.
3. Провод подсоединяется к патрону.
4. Вкручивается лампочка.
5. Производится проверка.
6. На патрон вкручивается первое кольцо для крепления абажура.
7. Надевается абажур.
8. Закручивается второе кольцо.
9. Лампа готова.

Этапы изготовления абажура:

1. Разбираются опоры для растений (отсоединяются палочки от колец).
2. Палочки выгибаются для создания внутренней части конструкции абажура.
3. Молярным скотчем прикрепить палочки к нижнему основанию.
4. Проклеить все места соединений термоклеем.
5. Окрасить крепление краской из баллона, которой окрашивалась бутылка.
6. Отмеряется и вырезается из пластика нужный размер.
7. Края соединяются двусторонним скотчем.
8. Двусторонним скотчем присоединяется пластик к пластиковому основанию из палочек и верхнему кольцу.
9. Приклеить ткань к пластику аэрозольным клеем.
10. Абажур готов.

Абажур можно украсить различными элементами или оставить в таком виде. Цвет ткани покупается согласно интерьеру.

Советуем видео по теме:

Как разобрать светодиодный модуль?

Чтобы отремонтировать вышедшую из строя лампу, нужно предварительно демонтировать ее. Особые сложности при выполнении процедуры отсутствуют

Но, чтобы избежать проблем, нужно соблюдать осторожность и проявить сноровку

Некоторые компоненты лампы не поддаются ремонту, поэтому на этапе разборки нужно аккуратно обращаться с ними. Особого внимания требует монтажная печатная плата.

Способ 1: откручивание

Являясь хрупким прибором, лампа может выйти из строя при неправильной разборке. Чтобы не допустить этого, нужно следовать инструкции и соблюдать некоторые правила.

Для демонтажа рассеивающего купола необходимо взять изделие двумя руками за края и постепенными движениями отделить верхнюю часть от корпуса. Задача решается без больших сложностей, т.к. соединяющий герметический слой обладает минимальной толщиной.

Дальше понадобится выполнить самую сложную часть работы – провести отделение пластины от корпуса. Задача решается с помощью демонтажа болтов, фиксирующих конструкцию. Головки этих крепежных элементов крайне крошечные, поэтому для откручивания нужно применить специальные прецизионные отвертки.

После этого следует отделить пластину от радиатора с помощью острого плоского предмета

В его качестве можно использовать ювелирный пинцет, который позволяет осторожно поддеть край плиты, а затем изъять ее целиком

Способ 2: нагревание феном

Следующий вариант подразумевает использование фена для нагревания корпуса лампы. Он может стать востребованным при разборке приборов с толстым стеклом, которые нельзя демонтировать отверткой.

После тепловой обработки LED-модуль легко достается из основы. Под воздействием горячего воздуха компоненты расширяются, а клей становится эластичным. В результате изделие распадается на несколько частей.

При отсутствии фена можно применить другой метод. Он заключается в использовании растворителя, шила и медицинского шприца с иглой

Шило осторожно проводится вдоль кромки, а затем с помощью шприца подается растворитель. Через несколько минут герметик становится податливым и купол откручивается без дополнительных усилий

Другие манипуляции проводятся по такой же инструкции, как и в предыдущем способе.

Принцип работы светодиодной лампочки

В основе работы светодиодных ламп лежит действие полупроводника размером в 1-2 мм. Внутри него происходит движение заряженных элементарных частиц, преобразующих ток в постоянный из переменного. Однако кристалл чипа имеет и другой тип электропроводимости – отрицательных электронов.

Рис.1 – принцип работы LED-ламп.

Сторона с минимальным количеством электронов называется «p-тип». Другая, где находится больше частиц, – «n-тип». Когда они сталкиваются, происходит генерация частиц света – фотонов. Если система находится под напряжением, светодиоды продолжат излучать поток света. По данному принципу работают все современные лампочки-LED.

Техника безопасности при ремонте светодиодных лампочек на 220 В

Поскольку мы проводим ремонт прибора, работающего от сети, то без техники безопасности никуда. Светодиодные лампы имеют бестрансформаторное питание, практически все элементы схемы во время работы прибора, включая светодиоды, находятся под опасным для жизни напряжением

Поэтому соблюдай следующие меры предосторожности:

• Все перепайки и измерения во время ремонта проводи только в отключенной лампе.
• Даже если конденсаторы зашунтированы разрядными резисторами, после выключения лампы разряди все конденсаторы вручную. Для этого достаточно на секунду закоротить выводы конденсатора любым металлическим инструментом с диэлектрической ручкой.
• Во время включения прибора после ремонта береги глаза. Если что-то пойдет не так, любой из элементов может взорваться. Лучше отвернись, включи и поворачивайся.
• Не оставляй без присмотра включенный паяльник и не клади его во время перерывов в ремонте на горючие предметы. 260 градусов – это относительно немного, но пожар устроить хватит.

На этом, пожалуй, можно закончить. Теперь ты знаешь, как устроена светодиодная лампа и как она работает. А при необходимости сможешь самостоятельно произвести ее ремонт.

Разборка

Решено было продлить срок службы лампочки самым варварским способом. Начну сначала – с разборки.

1. Берем острый нож. Надеваем перчатки, чтобы не порезаться.
2. Кладем лампочку на стол.
3. Вставляем лезвие ножа в микрощель между рассеивателем и средней частью лампы.
4. Они соединены чем-то вроде герметика.
5. Слегка надавливаем сверху на нож и перекатываем лампу.
6. Пара минут, и герметик срезается, а плафон выходит из защелок средней части.
7. Под крышкой покажутся последовательно подключенные светодиоды на плате.
8. Откручиваем 2 винта, отпаиваем. Вырезаем по кругу термоклей.
9. Достаем плату, поддев ножом.
10. За ней находится драйвер, который можно вытащить пальцами. Собственно все, лампочка разобрана.

Устроена она очень просто:

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

1. Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
2. Далее сам поток переходит по конденсатору, ограничивающему ток.
3. Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В

В любой светодиодной лампе выделяют следующие компоненты:

• Световой поток становится равномерным благодаря рассеивателю.
• Резисторы или чипы, защищающие от резких изменениях в показателях.
• Печатная плата, для впаивания светодиодов.
• Радиатор, отводящий тепло.
• Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
• Диэлектрическая прокладка, между корпусом и цоколем.
• Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.

На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.

Четыре разновидности светодиодных устройств

В зависимости от размещения светодиодов подобные модели можно разделить на следующие

1. DIP. Кристалл скомпонован с двумя проводниками, над которыми находится увеличитель. Модификация получила широкое распространение при изготовлении вывесок и гирлянд.
2. «Пиранья». Приборы собирают аналогично предыдущему варианту, но предусматривают четыре вывода.  Надежные и прочные конструкции чаще всего применяют для оснащения автомобилей.
3. SMD. Кристалл размещается сверху, что значительно улучшает отведение тепла, а также помогает уменьшить габариты устройств.
4. СОВ. В этом случае светодиод впаивается непосредственно в плату, что способствует увеличению интенсивности свечения и защите от перегрева.

Существенный недостаток COB-устройств — невозможность замены отдельных элементов, из-за чего приходится приобретать новый механизм из-за одного-единственного вышедшего из строя чипа.

В люстрах и других бытовых осветительных приборах обычно применяется конструкция SMD.

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

1. Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
2. Далее сам поток переходит по конденсатору, ограничивающему ток.
3. Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В

В любой светодиодной лампе выделяют следующие компоненты:

• Световой поток становится равномерным благодаря рассеивателю.
• Резисторы или чипы, защищающие от резких изменениях в показателях.
• Печатная плата, для впаивания светодиодов.
• Радиатор, отводящий тепло.
• Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
• Диэлектрическая прокладка, между корпусом и цоколем.
• Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.

На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.
