Светодиодная подсветка для кухни под шкафы: установка и подключение

Основные параметры ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

Нарезается по 50, 100 и 200 см.
Мощность ватт на метр.
Имеется защита от влаги.
Цветовая температура.

Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.

Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

Монтаж бывает самоклеящийся, и не имеющий клеевого основания.

Необходимые расчеты

Мебельные светильники для рабочей поверхности на кухне следует выбирать с особой тщательностью. Для этого необходимо помнить, что грамотное расположение подразумевает создание освещения с образованием наименьшего количества теней, которые способны визуально менять очертания и цвет предметов. Чтобы избежать ошибок, рекомендуется предварительно произвести необходимые расчеты с учетом характеристик осветительного прибора:

Мощность. Выбирается исходя из размеров освещаемой поверхности по принципу пропорциональности. Светодиодная подсветка невысокой мощности идеально впишется в кухню с небольшой рабочей зоной. А вот для кухонного гарнитура внушительных размеров рекомендуется выбирать более яркие осветительные приборы.
Угол рассеивания. От него зависит необходимое количество точек освещения. Чем шире угол, тем меньше светильников понадобится для полноценной подсветки столешницы.
Цветовая температура. Необходимо помнить, что холодный спектр ярче теплого. Следовательно, чем выше температура, тем большее количество светильников понадобится.

Таким образом, выбрав понравившийся вариант лампы для подсветки рабочей зоны, следует изучить ее характеристики. Затем необходимо замерить площадь рабочей зоны. Только после этого можно безошибочно высчитать необходимое количество светильников.

МощностьУгол рассеиванияЦветовая температура

Монтаж профиля кухонной подсветки

Итак, первым делом отмеряете рулеткой общую длину вашей рабочей зоны и отрезаете по этим размерам алюминиевый профиль.

Не забывайте про толщину заглушки, ее тоже нужно учитывать в расчетах.

Иначе профиль будет некрасиво выглядывать за плоскость кухонных шкафчиков.

Далее саморезами или на двухсторонний скотч закрепляете профиль к низу шкафчиков.

При этом обратите внимание, что крепить профиль необходимо через специальные клипсы. Они обеспечивают зазор, требуемый для охлаждения самой широкой части поверхности, на которую собственно говоря и приклеивается подложка светодиодной ленты

Они обеспечивают зазор, требуемый для охлаждения самой широкой части поверхности, на которую собственно говоря и приклеивается подложка светодиодной ленты.

Прикрутите намертво саморезами плоскую часть и вы автоматически ухудшите охлаждение светодиодов, а значит и срок их службы.

Более подробно о всех нюансах по выбору и работе с такими профилями, а их поверьте не мало, читайте в отдельной статье.

Инструменты и материалы для монтажа светодиодных лент

Для самостоятельной установки светодиодной ленты под кухонные шкафы потребуется:

ножницы;
изоляционная лента, двухсторонний скотч, элементы крепежа;
инструмент для выпиливания отверстий в мебели для прокладки проводов, например — электролобзик;
выбранные светодиодные ленты;
блок питания и другие элементы электросхемы, при необходимости — диммер, усилители, контроллер;
короб (профиль) — при выполнении соответствующего монтажа;
кабель.

Важно понимать, что светодиоды все равно выделяют тепло во время свечения. Направлено оно в подложку, основу диода

Чтобы не допустить перегрева полупроводников, из-за чего существенно снижается их срок службы, желательно приклеивать ленту на специальный алюминиевый профиль или подложку с высокой теплопроводностью.

Схемы подключения светодиодной подсветки

Основные правила соединения элементов подсветки в схему и монтажа:

соблюдайте полярность;
питайте через блок питания с напряжением 12 или 24 В в соответствии с типом ленты и маркировкой, размещая его как можно ближе к ленте (максимальное удаление — 10 м);
ленту не стоит круто изгибать, перекручивать

Лучше разрезать и выполнить угол пайкой (с осторожностью, заизолировав затем токопроводящие дорожки термоусадочной трубкой) или специальным коннектором. Пайка, по мнению мастеров, обеспечивает контакт без электрических потерь;
чем меньше соединений и чем толще сечение провода, тем меньше потерь электрического тока;
ленту высокой мощности лучше монтировать в профиль (короб);
отрезки лент длиннее 5 м соединять только параллельно;
блок питания располагайте в вентилируемом месте, защищая его от перегрева.

Места, в которых светодиодную ленту можно разрезать, обычно показаны на самом изделии.

Ниже приведены основные схемы соединения для монохромных и RGB-лент.

Схема прямого подключения светодиодной ленты. Несоклько лент подключаются параллельно к одному источнику тока

Подключение светодиодной ленты с использованием диммера для регулировки яркости

Несоклько светодиодных лент, включенные с использованием диммера или ШИМ-контроллера, должны подключаться с помощью усилителя

Схема подключения светодиодных лент RGB

RGB-ленты подключают к контроллеру четырьмя проводами, три из которых отвечают за один из цветов, четвёртый является общим. Маркировка: R — red (красный цвет), G — green (зелёный), В — blue (голубой). Провод «V-плюс» — общий. Подключение проще всего выполнить с помощью коннектора, но можно и аккуратно припаять. Для автономного подключения контроллера и усилителя иногда в схеме соединения используют два блока питания.

Зачем нужна подсветка под кухонные шкафы

Освещения потолочными светильниками для кухни недостаточно. Хотя навесные шкафы намного уже напольных, столешница и часть гарнитура оказываются глубоко в тени.

Есть и другой фактор – декоративность. Подсветка нижней части мебели придает гарнитуру воздушность и легкость. Слабое освещение с остекленных фасадов создает впечатление уюта.

Подсветка мебели на кухне может решать разные задачи:

освещение столешницы и кухонного оборудования – плиты, вытяжки;

подсветка кухонных ящиков и шкафов – позволяет увидеть содержимое шкафа;
декоративная подсветка – очень слабая, функциональной нагрузки не несет;
подсветка приспособлений – выключателя, розетки, крана.

В зависимости от цели подсветки выбирают ее расположение, тип светильников, мощность.

Плюсы и минусы подсветки шкафов

Достаточный уровень освещения в любое время суток
Экономичность – для освещения рабочей зоны, нет нужды включать все осветительные приборы
Светильники для мебели освещают только свою зону: кухонный ящик, шкаф, столешницу
Разнообразие технических решений
Разнообразие декоративных возможностей
Простота монтажа – большинство вариантов можно установить своими руками

Свет от светильников должен быть рассеянным, поэтому при использовании LED-моделей нужно ставить рассеивающие плафоны
Подходят не все типы светильников. Например, лампы накаливания сильно нагреваются, ставить их прямо на мебель нельзя
Замена сгоревших элементов не удобна: при монтаже светильники чаще всего углубляют в материал

Какую подсветку хотите сделать?
Снаружи функциональную 50%

Декоративную 0%

Внутри ящиков и полок 50%
Проголосовало: 4

Подбор светильников для различных зон кухни

Разобравшись с основными видами светильников для кухни, можно перейти к их подбору для определенного участка помещения.

Какие светильники подойдут для освещения обеденной зоны?

Если в кухне не только готовят, но еще и принимают пищу, то нужно обязательно создать нужное освещение для стола. Для этого можно воспользоваться классическим вариантом — просто повесить над ним подвесной светильник или люстру.

Совет! Чтобы регулярно не отстирывать абажур от скопившихся грязных и жирных пятен, характерных для помещений, где готовят пищу, необходимо, чтобы он был из пластика или стекла, которые можно гораздо быстрее и проще очистить.

Рекомендуемая высота, на которой будет размещен светильник над столом — 1.5 метра. Так свет не будет слишком отдаленным и в то же время не будет бить в глаза.

Наилучшим решением станут светильники с матовыми плафонами, благодаря которым свет мягко рассеивается и не мешает.

Для тех, кому не нравится вариант с одним светильником, можно выбрать несколько подвесов с маленькими плафонами. Достаточно 2-3 штук, чтобы нормально осветить обеденную зону.

Располагаются они вдоль центральной оси стола, как на этом фото:

Количество подвесов будет зависеть от размеров самого стола. Для стола продолговатой формы нужно не менее 3-х штук, а для круглого столика достаточно будет и одного такого светильника.

Если стол придвинут к стене, то для его освещения можно использовать бра. Но в этом случае может не освещаться вся поверхность стола или же такая лампа просто не впишется в общий интерьер. Но опять же — на вкус и цвет.

Если нужно оборудовать светом кухню в квартире-студии, то потолок над столом можно оснастить точечными светильниками. Только для этого придется немного повозиться, соорудив над столом подвесную гипсокартонную конструкцию.

Выбор светильников для рабочей зоны

Стол, где происходит процесс приготовления пищи, и находится мойка, должны быть освещены очень хорошо. При этом обязательно, чтобы свет падал так, чтобы от человека, который готовит, на продукты на падала тень и не мешала процессу.

Одним из лучших вариантов станут накладные светильники, которые монтируются в нижнюю часть подвесных шкафов. С ними работа становится и удобной и безопасной (например, исчезает риск случайно порезать себе палец во время нарезки овощей).
Очень хорошо со своей задачей справится и светодиодная подсветка, проложенная по периметру низа шкафчиков. С ней рабочая зона станет и удобной и безопасной.
А самый оригинальный вариант подсветки — это стеклянный фартук, в который встроена подсветка.

К рабочей зоне относится также и плита, для ее освещения можно воспользоваться светильниками, которые монтируются прямо в кожух вытяжки. Но чаще всего для освещения этой зоны хватает и обычной, общей подсветки.

Как осветить кухонные шкафы?

Освещение кухонных шкафов необязательно, но дополнительное удобство никогда не помешает. Поэтому, если есть лишние средства, то неплохо бы оборудовать кухонный гарнитур. Это будет и удобно и очень красиво.

Для этого понадобится либо светодиодная подсветка, либо одиночные светильники. Можно сделать даже так, что свет будет включаться именно при открывании дверцы или выдвигании ящика.

Важно! При планировании кухонного освещения, нужно позаботиться о том, чтобы источники освещения для рабочей и обеденной зон, шкафов и варочной плиты не включались одновременно. Все они должны включаться только тогда, когда это необходимо

Интересные варианты для эстетов

В последнее время в дизайне кухни все чаще можно встретить светодиодную подсветку: она может выполнять не только роль яркого и экономного источника света,но еще и стать отличным декоративным элементом. Для этого нужно подсветить ею стеклянный кухонный фартук.

Некоторые примеры выглядят особенно впечатляюще:

Благодаря правильному выбору кухонного освещения, которое подходит к общему дизайну и интерьеру этого помещения, можно создать в нем очень благоприятную атмосферу. Кроме того, при помощи различных осветительных приборов можно правильно зонировать кухню, подчеркнуть вкус ее владельца и забыть о различных неудобствах во время приготовления блюд.

Для всего этого можно и не прибегать услугам специалистов, достаточно собрать побольше информации, изучить ее и самостоятельно приступить к делу.

Где устанавливать профиль

Сама лента крепится и вставляется в специальный профиль.

Очень многие для этого используют угловой вариант, который ставится в торец между стенкой и низом шкафчиков.

Однако не забывайте один отрицательный момент такой подсветки. В этом случае свет будет идти не строго вниз на рабочий стол, а зачастую бить вам в глаза.

Конечно, стоя в непосредственной близости от шкафчика, вы этого может и не заметите, а вот сидеть за кухонным столом, повернувшись лицом к такой подсветке, будет уже не комфортно.

А если у вас квартира-студия, то такой свет будет слепить и раздражать всех присутствующих.

Если вообще хотите запрятать всю подсветку и выпирающий П-образный профиль, то используйте врезной вариант.

Он хоть и более затратный, но красота всегда требует жертв.

Кстати, П-образный профиль лучше размещать как можно ближе к фасадной стороне.

Привычный стандарт здесь — 1/4 расстояния от края.

Размеры профиля подбирайте исходя из ширины светодиодной ленты. Сверху на такой профиль одевается накладной матовый экран.

Блок питания

Если вы покупаете ленту на погонные метры, то надо уметь выбирать соответствующий трансформатор. Мощность установленных на погонном метре светодиодов указывается на ленте. Надо умножить параметр на количество метров. К примеру, если вы купили 4 м ленты мощностью 7,2 Вт/пог. м, то лента будет иметь общую мощность 4×7,2=28,8 Вт. Блок питания должен иметь запас по мощности, в противном случае он быстро выйдет из строя. Минимальный запас 20%, соответственно, надо покупать блок 28,8×1,2=34,5 Вт. Это минимальная мощность, теперь надо искать агрегат с не меньшими техническими данными.

Блок питания нужно выбирать с запасом мощности

Выбор блока питания для ленты

Как сделать своими руками?

Закрепить светодиодную подсветку несложно, главное иметь все нужные инструменты и следовать инструкции.

Инструменты и материалы

Главное, без чего не обойдется монтаж — сама светодиодная лента

При выборе обратите внимание на следующие параметры:

Цвет. LED ленты светятся в модели RGB. Диоды бывают белые, красные, синие, зеленые. Остальные оттенки получаются при включении нескольких основных оттенков сразу. Бывают RGB ленты — они цветные, либо WRGB — с цветными и белыми диодами. Однако самые подходящие для кухни — обычные белые, которые в свою очередь делятся на теплые и холодные.
Поток. Яркость измеряется в люменах — чем их больше, тем светлее будет при включении ленты. Этот параметр зависит от типа светодиодов и их количества, а также плотности расположения. Основных видов 2: SMD3528 (без RGB) и SMD5060 (5050). Первые мельче и располагают чаще, вторые крупнее, ставятся реже. Для подсветки подойдет стандартная лента SMD5060 или SMD3528 двойной плотности.
Защита. Еще раз напомним, что для длительного срока службы на кухне, необходимы модели с маркировкой IP65, 67, 68.

Кроме ленты с диодами понадобится блок питания (адаптер), выключатель, провод для соединения с запасом (сечение ~2,5 мм), вилка в розетку (или выведенный кабель из стены), изолента, двухсторонний скотч или другое крепление. Из инструментов потребуются ножницы, отвертка, пассатижи, паяльник.

Важно! Светодиоды работают от напряжения 12 вт, а не 220, поэтому потребуется установка трансформатора

Пошаговая инструкция

6 шагов для успешной установки светодиодной ленты:

Отрезать необходимую длину. Делать это нужно исключительно по обозначенному на самой ленте месту. Обычно оранжевые отметки располагаются через 3-4 светодиода, часто на них рисуют ножницы.
Присоединить кабель и блок питания. Надежнее всего оголить контакты на ленте и припаять провод, но можно использовать и коннекторы.
Изолировать. Обязательный шаг для кухни, чтобы защитить соединение от лишней влаги. Воспользуйтесь изолентой или специальными трубками.
Прикрепить на место по уровню. Способ зависит от конкретной модели, на некоторых алюминиевых профилях есть клейкая сторона. Если нет — воспользуйтесь двусторонним скотчем.
Подключить электричество. Вставьте вилку в розетку или соедините ленту с выходящем из стены проводом, включите.
Завершить установку. На этом этапе следует прикрепить выключатель, закрепить и спрятать адаптер, надеть прозрачный или матовый рассеиватель на профиль.

Важно! Не забудьте про технику безопасности: производите монтаж при отключенном питании, соблюдайте полярность, изолируйте все оголенные провода сразу же

Видео

Чтобы разобраться со схемой подключения светодиодной ленты подробнее, смотрите видео с использование розетки для вытяжки:

Выбор блока питания и дополнительных устройств

Включать светодиодную ленту в бытовую розетку нельзя — сразу же сгорит. Рассчитана она на работу при постоянном токе с напряжением 24 или 12 В, полученный через соответствующий импульсный преобразователь (блок питания). Мощность устройства должна соответствовать совокупной потребляемой мощности всех подключённых лент. Например, нужно подключить три бобины по 5 м SMD-5050, мощностью 7,2 Вт/пог. м. Совокупная мощность составляет:

5 м · 7,2 Вт/пог. м = 36 Вт

Блок питания выбирают с запасом в 20%, следовательно, понадобится устройство мощностью не менее 45 Вт.

Конструкция блока может быть разной:

Герметичный, компактный блок в пластиковом корпусе.
Герметичный блок питания в алюминиевом корпусе. Дорогой, климатоустойчивый, часто используется в наружном, уличном освещении.
Открытый блок в перфорированном корпусе. Наиболее габаритный, недорогой, требует дополнительной защиты от прямого попадания влаги. Есть мощные модели — достаточно одного блока для всей подсветки.
Сетевой блок питания. Небольшая мощность, до 60 Вт, не требует монтажа. Для нескольких лент потребуются отдельные блоки питания.

Блок питания для кухни должен быть влагоустойчивым или устанавливаться в месте, защищённом от влаги. Желательно, чтобы драйвер содержал защиту от перепадов напряжения, что продлевает срок службы светодиодов.

Светодиодные ленты не рекомендуется соединять последовательно, иначе износ будет высокой, а светимость неравномерной. При подключении нескольких лент правильно использовать усилитель, обеспечивающий равномерную токоподачу на различные участки электрической цепи.

При желании, подсветка может подключаться через диммер — устройство, плавно понижающее мощность и светимость осветительных приборов. Так можно поддерживать подсветку в режимах «работа» и «отдых».

Для управления светодиодной лентой используются ШИМ-контроллеры, способные обеспечить правильную форму пульсирующего тока для регулировки яркости светодиодов

Усилители и диммеры подбираются к системе подсветки по силе тока.

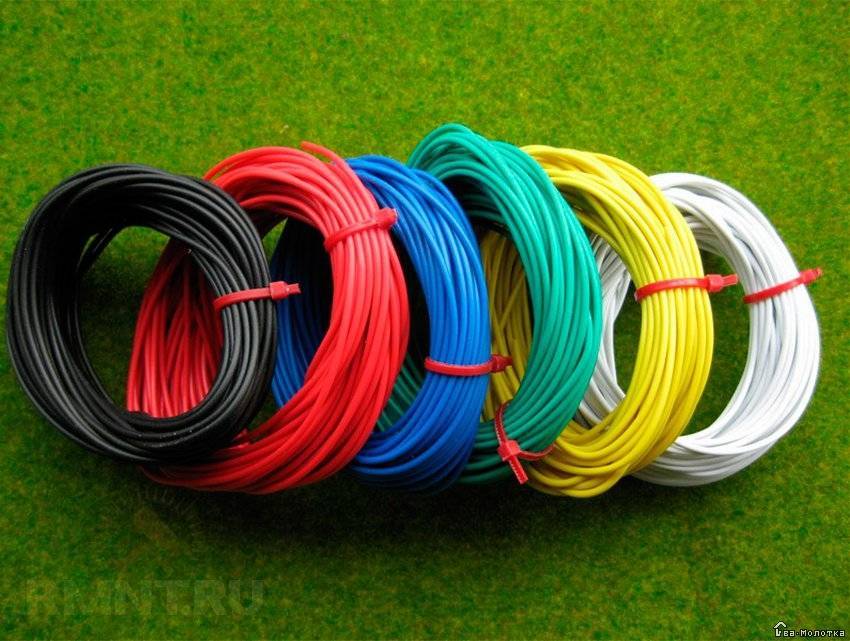

Выбор сечения кабеля

Как правило, для установки подсветки на кухне используют кабель сечением 0,5-2,5 мм2.

Сечение кабеля можно точно рассчитать по формуле:

где,

I — сила тока, I = P/U или I = U/R (P — мощность, U — напряжение, R — сопротивление);
ρ — удельное сопротивление, для медного кабеля ρ = 0,0175 Oм·мм2/м;
L — длина кабеля;
ΔU — максимально допустимый перепад напряжения между блоком питания (БП) и нагрузкой (лентами), ΔU = U_БП–UΣ_лент, если напряжение БП — 12 В и лент — 12 В, то ΔU принимают в 5–10%, т. е. 0,6–1,2 В.

Сечение кабеля зависит и от длины проводки, чем длиннее провод, тем меньше мощности подведётся к источнику света, что видно из следующей таблицы:

Длина проводов, м	Мощность, выделяемая на нагрузке, Вт
Сечение провода
1,5 мм2	2,5 мм2	4 мм2	6 мм2
50,0	50,0	50,0	50
2	45,5	47,2	48,2	48,8
4	41,5	44,6	46,5	47,7
6	38,1	42,3	44,9	46,5
8	35,0	40,1	43,4	45,5
10	32,4	38,1	42,0	44,4

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

Используется LED лента без блока питания.
При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.

Без блока питания Длинная лента Для розетки

Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.

Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.. Из-за этих недостатков сферу применения приходится ограничивать

Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий

Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

Правильное и красивое освещение на кухне – это всегда красиво и хорошо. В данной статье мы решили рассказать вам совсем необычный способ подсветки, который можно с легкостью воплотить в реальность. Итак, светодиодная лента на кухне своими руками, фото и подробная инструкция монтажа.

Советы специалистов

Если нет достаточного опыта проведения электромонтажных работ, то имеет смысл прислушаться к рекомендациям специалистов:

соединения участков ленты лучше проводить путем пайки. Такое соединение много надежнее, чем подключение через коннекторы. Температура жала паяльника не должна превышать 260°C;
изгибать и перекручивать светодиодную ленту недопустимо. При необходимости организовать поворот лента разрезается по меткам и соединяется через провода методом пайки;

дно шкафа перед установкой профиля следует очистить от загрязнений и обезжирить;
приклеивая ленту, не следует сразу применять большое усилие. Это позволит ее переклеить в случае выявления огрехов;
блок питания нужно размещать в легкодоступном месте с хорошей вентиляцией.

Установка светодиодного светильника не вызовет серьезных затруднений, если предварительно ознакомиться с особенностями предстоящей работы. При соблюдении всех правил и рекомендаций, даже начинающий электрик способен обеспечить безопасную эксплуатацию осветительного прибора.
