Как настроить электронный розеточный таймер
Разновидностей и моделей электронных розеточных таймеров много. Но в целом принцип их настройки похож. Практически все они оснащены жидкокристаллическим дисплеем, на котором отображаются настройки и текущие пункты меню. Под ним расположен ряд кнопок для управления и установки времени.
Обычно набор кнопок на разных таймерах один и тот же
Их набор обычно одинаков на разных моделях. Вот перечень часто встречаемых элементов управления:
- master clear. В инструкциях к таймерам обычно начинает инициализацию прибора. Представляет собой кнопку сброса всех настроек из памяти, в том числе и сброс текущего времени. Кстати, кнопка может называться просто reset или «сброс»;
- random или rnd. Установка или сброс режима случайного включения;
- clk или clock. Кнопка отвечает за несколько функций. Установка времени вместе с кнопками hour, min, week. Вместе с кнопкой timer переводит форматы времени;
- timer. Собственно, установка таймера. Используется вместе с кнопками week, hour, min;
- rst/rcl. Отключение и включение программ;
- week/hour/minute. Установка времени на неделю, час минуту.
В целом, установка и настройка электронного таймера включения и выключения по заданной программе выполняется не сложнее, чем на простых электронных наручных часах. Кнопки могут называться по-разному в зависимости от производителя или даже могут быть локализованы на русский язык.
Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:
- После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
- Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
- Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
- Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
- Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».
При установке подобного прибора внутрь щитка потребуется помощь электрика
Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений
Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель
Модель ТЭ-15 – одна из популярных среди вариантов для монтажа на дин-рейку Masterclear – удобная и простая модель для установки в розетку
Настройка таймера Masterclear согласно инструкции по эксплуатации
Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:
- Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
- Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
- Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
- Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
- Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
- Выход из меню программирования осуществляется кнопкой Clock.
Установка таймера – это способ экономии потребления электричества для любого прибора.
Ещё раз увидеть тонкости настройки можно из представленного видео.
Функции
Розетку с таймером можно использовать для решения широкого круга задач.
Прежде всего программируемая бытовая розетка позволяет экономить электроэнергию. Она будет отключать электрическое отопление во время отсутствия хозяев и подключать его до их прихода на период времени, необходимый для достижения нормальной температуры. Не каждая розетка с таймером рассчитана на управление мощными нагревательными приборами, поэтому при покупке следует ознакомиться с инструкцией.
Автоматическая розетка с таймером позволяет регулировать наружное освещение и управлять поливом в автоматизированном режиме. Она также будет, по заданному расписанию, управлять электрооборудованием аквариумов, террариумов и бассейнов.
Электронные таймеры позволяют производить программирование временного графика без жёсткой привязки ко времени, со случайными циклами включения-выключения. Такой режим работы имитирует присутствие людей, при фактическом их отсутствии в доме, что позволит отпугнуть криминально настроенный контингент.
Также выпускаются розетки с таймерами обратного отсчёта. Приборы такого типа применяются на стиральных машинах и электроплитах. Необходимое время указывается при повороте ручки реле времени, после его отсчёта нагрузка отключается.
Достоинства и недостатки подобных устройств
Использование подобных устройств упрощает эксплуатацию различного электрического оборудования и бытовых приборов, поэтому к достоинствам розетки с таймером можно отнести такие показатели, как:
- появляется возможность автоматизации процесса включения и выключения нагрузки различного назначения ? особенного это касается электронных устройств;
- при правильно выполненных настройках можно добиться снижения потребления электрической энергии;
- режим работы подключённых элементов нагрузки потребитель настраивает самостоятельно в соответствии со своим графиком и ритмом жизни;
При расчётах за потреблённую электрическую энергию двухтарифного режима использования снижение расходов на оплату счетов, в случае применения розеток с таймером, может сократиться на 20-30 %.
- в моделях со встроенным аккумулятором настройки сохраняются даже при отключении централизованного электроснабжения, что позволяет продолжить работу подключённых устройств в прежнем цикле, после подачи напряжения в электрическую сеть;
- возможность создания имитации присутствия людей в пустой квартире (загородном доме) позволит обезопасить его от незаконного проникновения посторонних лиц;
- режим работы можно настроить на длительный срок эксплуатации.
Розетка с таймером механического типа
У моделей, оснащённых электронных таймером, основным недостатком является то, что при отключении централизованного электроснабжения процесс работы таймера не останавливается, а работает «сам по себе». Это может быть нежелательно при подключении к подобным устройствам приборов отопления или включение бытовых приборов в заданном цикле использования (ночное время и т.д.).
Модель «TG-14A»
У приборов с механическим типом управления недостатков несколько больше, к ним относятся:
- неточность работы по отношению к часовому циклу;
- прибор во время работы «тикает», что может мешать, особенно в ночное время;
- режим программирования ограничен и составляет до 24 часов;
- износ механизма таймера приводит к ограниченным срокам использования подобных устройств.
Область применения и основные функции
Дистанционное управление GSM розеткой позволяет использовать ее во многих сферах.
Выделим основные направления:
- Отопительная система в доме, освещение на даче. На некоторых моделях установлены температурные датчики, позволяющие оборудовать климат-контроль.
- Бытовые приборы. Применение GSM розетки позволяет быть в курсе положения электрического оборудования (включено / отключено). К примеру, с помощью устройства можно дистанционно подать напряжение на бойлер или перезапустить роутер.
- Освещение. Умный девайс помогает в регулировке работы осветительных ламп. Его возможности позволяют включать / отключать свет, заменив датчики движения.
- Полив. Подавая команды на GSM-розетку, можно запускать или приостанавливать поливной двигатель.
Выше рассмотрена лишь часть вариантов применения GSM розетки для умного дома. Способы ее использования ограничены только встроенными возможностями и фантазией покупателя.
Кроме дистанционного управления, у таких устройств имеется еще ряд функций:
- Подача звука при достижении определенной температуры (минимального или максимального параметра). При срабатывании сигнализации можно быстро вызвать «аварийщиков» и избежать негативных последствий.
- Контроль температур в комнате. Наличие такой функции позволяет поддерживать микроклимат в помещении на комфортном уровне.
- Климат-контроль. Суть опции состоит в автоматической регулировке температуры в помещении при нагреве или охлаждении. Простыми словами, температурный параметр поддерживается на одном уровне.
- Способность задавать режим. Благодаря этой опции, электроприбор можно запрограммировать на включение / отключение через заданный промежуток времени. К примеру, можно задать включение чайника за 10 минут до прихода в квартиру с работы.
Наличие таких функций расширяет возможности розетки и делает ее реально полезным устройством.
Также читайте что такое розетки с таймером.
Инструкция по настройке механической таймер розетки
В розетках с таймером механического типа есть циферблат, с помощью которого можно задать несколько рабочих периодов. Настройка таких устройств осуществляется таким образом:
- при помощи вращающегося колесика на розетке выставить фактическое время;
- нажать на цифровые сегменты напротив цифр, выставив период включения прибора;
- привести в действие розетку и подключить к ней необходимое устройство;
- программирование отключения розетки проводится аналогичным методом.
В механических розетках с таймером колесико нужно вращать только по часовой стрелке, иначе механизм может выйти из строя. Это обусловлено тем, что в ходовую контракцию встроен ограничитель.
Выставить время включения и выключения механической таймер розетки можно только в пределах суток.
Как настроить розетку с таймером feron
Такие розетки имеют на передней панели шкалу времени, клавиши для программирования и стрелку указатель времени. Установка необходимого рабочего периода проводится не более чем на двадцать четыре часа.
Настройка проводится таким образом:
- По краям вращающегося диска отмечено время в суточном формате. Между каждым цифровым обозначением есть деление в пятнадцать минут. Поворачивая диск по часовой стрелке, в первую очередь устанавливается текущее время.
- Вокруг циферблата находятся небольшие сегменты. Они могут быть синего или черного цвета. Каждый сектор вмещает пятнадцать минут. Нажатием на необходимый сегмент можно легко установить таймер.
- Механическая таймер розетка включается в сеть после проведения необходимых установок. После этого в разъем подключается необходимый электроприбор.
На передней панели розетки находится шкала времени, клавиши для программирования и стрелка указатель
Таймер функционирует только если устройство, которое будет контролироваться включено.
Преимущества и особенности использования
Применение розетки с таймером (РТ) позволяет выиграть в следующем:
- удобство. Пользователь не привязан к дому из-за необходимости включить какое-либо устройство;
- экономия времени. Подключив через РТ чайник или водонагреватель, пользователь получит горячую воду к моменту пробуждения или возвращения с работы;
- энергосбережение. Если потребление электричества оплачивается по дифференцированному тарифу, стоит настроить работу мощных приборов так, чтобы они включались в начале льготного периода и отключались по его завершении. Также РТ пригодится гражданам, которые допоздна смотрят телепередачи и часто при этом засыпают. Телевизор отключится в назначенное время, что продлит срок его службы и сэкономит электроэнергию;
- имитация присутствия хозяев. В течение назначенного пользователем периода, например, с 19-00 до 24-00, РТ произвольно включает прибор на 2-30 мин. У наблюдающих за окнами воров-домушников сложится впечатление, что дома кто-то есть;
- безопасность. Нередко пользователь, отвлекшись на общение в интернете, забывает своевременно выключить прибор, например, электроплиту. Это приводит к порче блюда, прогоранию кастрюли, а возможно и пожару. При использовании РТ такие неприятности исключены;
- низкая стоимость. РТ стоит намного дешевле связки «умная» розетка – микропроцессорный контроллер, применяемой в системах «умный дом».
Вместе с тем нужно понимать, что розетки с таймером по функциональности не идут ни в какое сравнение с «умными». Они неспособны самостоятельно принимать решения на основе анализа параметров окружающей среды посредством сенсоров и не предполагают удаленного управления через смартфон или Wi-Fi.
Розетки с таймером отключения
Существуют умные розетки, предполагающие только режим отключения устройства. Пользоваться ими крайне просто: чтобы установить таймер отключения на полчаса, достаточно потянуть за снабженное специальным индикатором кольцо. В зависимости от режима устройства отличается цвет индикатора:
- желтый – используется;
- зеленый – спящий режим;
- красный – увеличение потребления энергии или замыкание.
Для установления точного времени отключения розетки на ней находится шкала с делениями, помогающая установить точный промежуток.
Как электронная, так и механическая розетка с таймером может быть изготовлена в двух вариантах: стационарном, то есть как полноценное устройство, или в виде переходника с отдельной вилкой, который можно вставить в любую стационарную розетку. Какой бы тип устройства вы ни выбрали, это будет практичное и нужное приобретение.
Разновидности
По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:
Механические

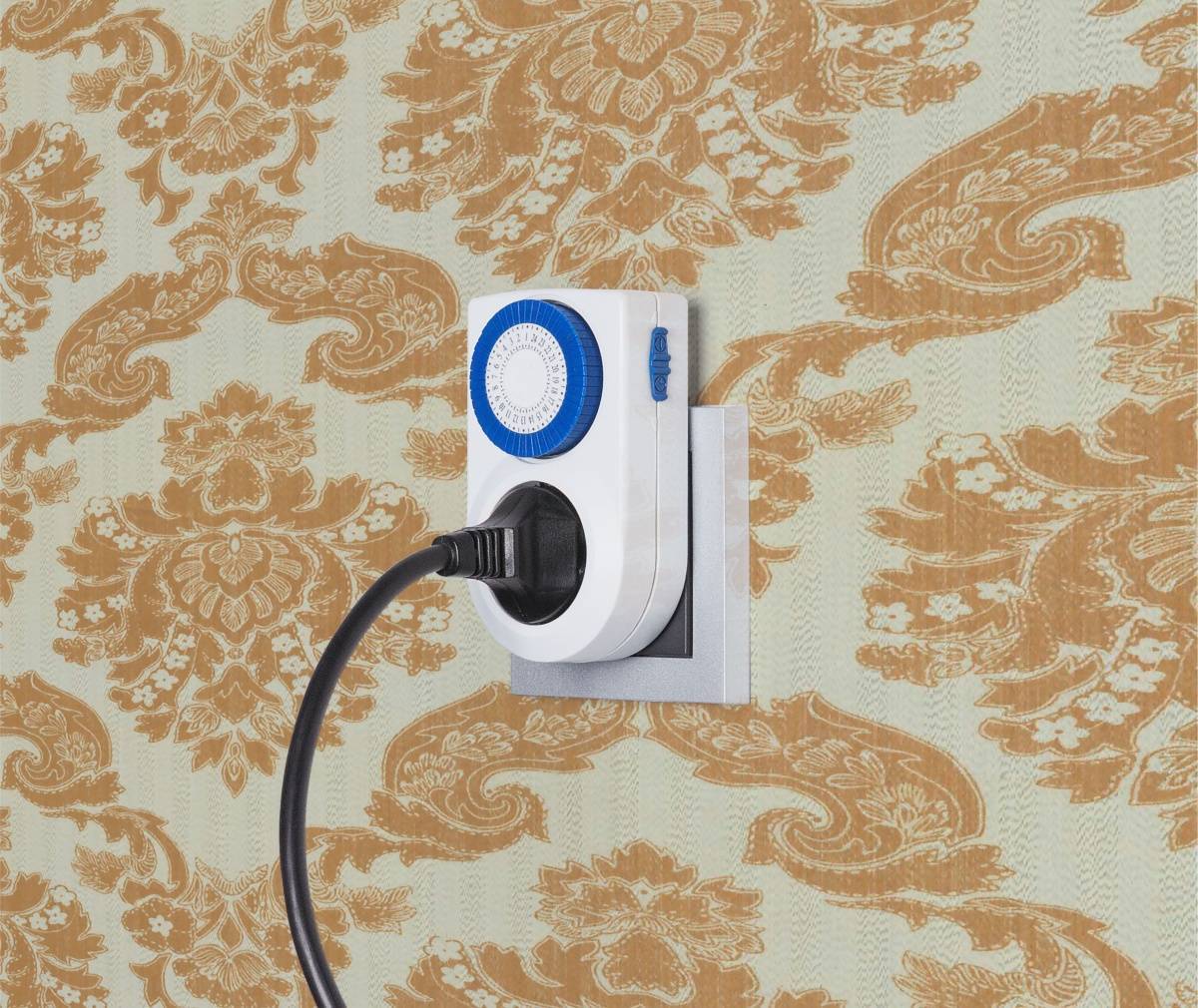

Образец механической розетки-таймера
Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.
На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:
- Звук работы устройства стал тише;
- Появилась зависимость от наличия электропитания.

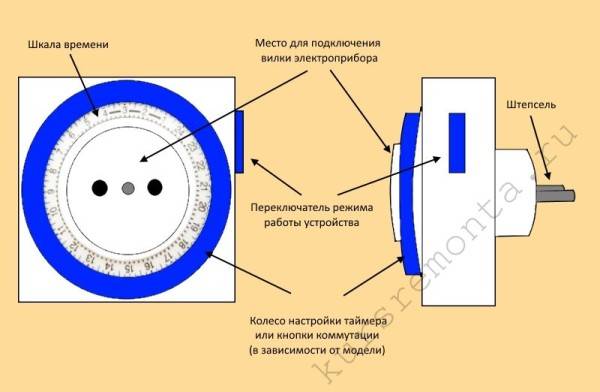

Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:
Схема основных элементов механической розетки с таймером
Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.
Но и недостатков, к сожалению, тоже хватает:
- Уже упомянутая мной зависимость от электроэнергии.
Тут сразу «всплывают» две проблемы:
- В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
- Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;
- Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;

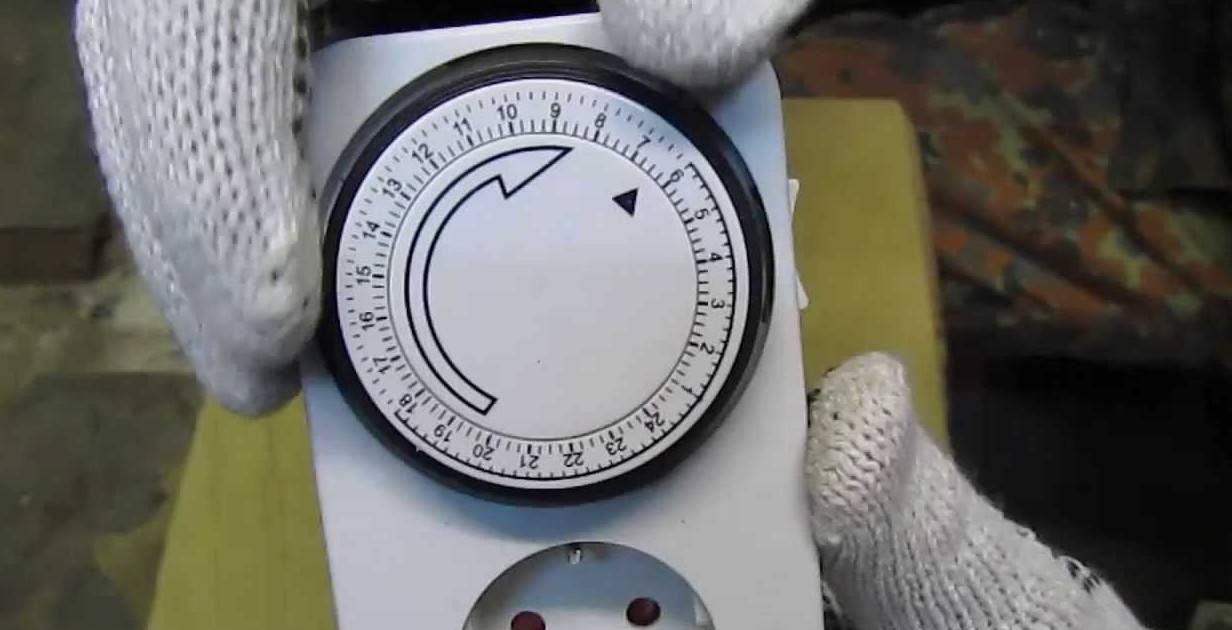

Настройку выполнить можно лишь на 24 часа
Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.
Механическая розетка с кнопкой выключения и штекером
Как настроить такой прибор?
В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:
- Переключатель ставим в непрерывный режим;
- Вращаем диск, фиксируя нужное время;
- Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
- Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;
Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока
- Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.
Электронные
Розетка с электронным таймером
Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.
Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:
- Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;
Настройка электронной розетки-таймера не доставляет никаких проблем
- Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
- Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
- Выполнение функции часов. Мелочь, но всё равно полезно.
Розетка с электронным таймером показывает время и день недели
В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.
Где можно использовать
Основная сфера применения розеток с таймеров — автоматическое управление оборудованием в доме или квартире. С их помощью можно запитать бытовую технику, отопительную систему, поливные насосы, системы нагрева и освещения.
Перед подключением пользователь сам выполняет настройку и устанавливает интервалы срабатывания.
Для лучшего понимания приведем несколько примеров применения:
- Включение и выключение освещения внутри дома и на придомовой территории. После выбора режима розетка будет сама подавать или снимать напряжение с осветительных устройств. Владельцу не нужно тратить время на выполнение этих действий. Функцию периодического включения и отключения можно использовать для предупреждения проникновения злоумышленников. Периодическое включение света даст сигнал ворам о наличии хозяев дома.
- Обогрев в помещении. Еще один способ применения розетки с таймером — подключение к ней нагревательного оборудования. Электроприборы будут включаться и отключаться в заданное время.
- Управление с/х техникой. Дивайсы помогают оптимизировать сельское хозяйство. С их помощью можно настроить полив, организовать включение освещение и обогрева, решить вопрос с кормлением и выполнением иных задач.
- Включение водонагревателя. Как вариант, можно включить бойлер через розетку с таймером и обеспечить своевременный нагрев воды. Таким образом можно избежать ситуации, когда вы забыли включить оборудование и остались без возможности покупаться.
Сфера применения изделий очень обширна, а дополнительный плюс — возможность сэкономить до 30-40% на электричестве.
Плюсы и минусы
В завершение приведем преимущества и недостатки розеток, оборудованных таймером.
Механические модели
Плюсы:
- низкая цена;
- высокая скорость переключения;
- легкость настройки.
Недостатки:
- нет встроенного аккумулятора, поэтому при отсутствии света настройки могут сбиться;
- высокая погрешность;
- зависимость времени срабатывания от уровня напряжения на входе;
- неудобство применения из-за больших габаритов.
Электронные аналоги
Плюсы:
- удобное управление;
- возможность задать сложную программу на неделю;
- отсутствие зависимости от напряжения;
- выполнение функции часов.
Минусы:
- более высокая цена;
- сложность настройки;
- нелюбовь к индуктивной нагрузке (блокам питания, лампам дневного света, моторам).
На что обращать внимание при выборе таймера времени электронного
При покупке следует определиться не только с типом прибора, но также обратить внимание на основные технические характеристики и параметры, влияющие на работу устройства:
- Временные рамки программирования. Здесь всё просто. Если требуется управлять напряжением только на протяжении суток, выбирается простая механическая модель. При необходимости недельного или даже месячного управления, выбирается электронный вариант с наличием соответствующих опций.
- Точность. Данная характеристика больше актуальна для механических моделей. Хотя для большинства задач, которые ставятся перед таймерами, точность до секунд не важна. Для оптимального показателя необходимо выбирать изделия проверенных производителей.
- Нагрузка. В зависимости от нагрузки сети необходимо выбирать соответствующее устройство. Есть модели, которые выдерживают нагрузку в 7 А, 10 А и 16 А. Выбор показателя будет зависеть от мощности, которую потребляет устройство, запитанное через данную розетку.
- Количество линий программирования. Этот параметр показывает, сколько устройств может быть замкнуто на таймер. Самые простые образцы поддерживают всего один прибор, более продвинутые модели имеют 2 и более линии.
- Пыле- и влагозащищённость. Некоторые устройства могут иметь дополнительную защиту от негативного воздействия факторов внешней среды. Это характерно для таймеров, предназначенных к использованию на открытом воздухе.
ФОТО: images.esellerpro.com Существуют образцы, имеющие надёжную защиту от внешних факторов для уличного использования
Настраиваем электронную розетку с таймером
Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.
Настройка таких разъемов электрических сетей с таймеров проводится таким способом:
- включить устройство в сеть для подзарядки аккумулятора;
- на включенной розетке обозначить фактический день недели и время;
- задать период включения и выключения с помощью системы программирования;
- после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
- подключить розетку к сети и подсоединить к ней прибор.
При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.
Как настроить розетку с таймером clear
Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового. Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.
После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.
Программирование состоит из таких этапов:
- Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
- Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
- С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
- По окончании настроек клавишей «Clock» таймер переводится в рабочий строй. В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».
Электронные розетки позволяют настраивать не только текущее время, но и дни недели
Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.
Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».
Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно. Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.
