Монтаж и подключение теплого электрического плинтуса

Достоинства и недостатки электропола в доме

Преимущества установки электрополов:

Использование электричества дает возможность удобно изменять степень прогрева.
При работе такого пола в нижней части помещения происходит равномерный нагрев по всей площади. Одним из последствий этого является отсутствие токов воздуха сверху вниз или в горизонтальных направлениях. При этом не происходит накопления или перемещения пыли и частиц грязи.

Укладка кабеля для теплого пола

Высокий уровень безопасности. Детали устройства надежно скрыты, что исключает возможность случайного ожога или удара током.
Эта система обогрева работает эффективно. Поскольку присутствует удобная регулировка, можно выставлять оптимальную степень нагрева в зависимости от конкретной ситуации.
Установку таких нагревательных приборов можно сделать, не имея профессиональных навыков. Простой монтаж позволяет практически любому хозяину установить систему самостоятельно.

У таких полов установлен длительный срок эксплуатации.

Выгоды от использования

Декор и маскировка своими руками

Если нет возможности или желания приобретать готовые элементы для декорирования труб, то можно кое-что сделать своими руками. Заранее продумайте будущий дизайн конструкции, решите, какого она будет цвета

Особое внимание уделите выбору отделочного материала. Он должен обладать устойчивостью к нагреванию, не деформироваться, быть простым в уходе и не выделять вредные соединения в процессе эксплуатации

Покраска труб

Проще всего покрасить разводку трубопроводов под цвет интерьера. Если краска подобрана под расцветку стен, потолка или пола, то магистраль будет практически незаметна на фоне общей отделки помещения.

Для работы можно использовать алкидные эмали, красящие средства на основе акрила. Для работы в помещении с нормальной влажностью подойдет водно-дисперсионный состав. Все перечисленные краски обладают устойчивостью к высоким температурам и не выделяют токсичные вещества при нагревании.

Варианты декорирования труб:

Можно просто покрасить трубопроводы под цвет стен. Так они станут малозаметны на общем фоне.
Намного интереснее смотрится труба, которая окрашена вместе со стеной, но не в один цвет, а с помощью узоров или целостного орнамента.
Можно перед окрашиванием обмотать трубы джутовой или пеньковой веревкой. У этого способа есть одно существенное преимущество – дополнительное утепление труб с целью сохранения температуры теплоносителя на пути их движения в радиаторы.

Окрашивание дает неограниченный простор в плане декорирования отопительных магистралей. Еще один плюс состоит в том, что цвет краски можно точно подобрать под расцветку стен, чего нельзя сказать о готовом декоре. Однако среди недостатков стоит назвать недолговечность покраски. Любая краска со временем растрескается, облупится или пожелтеет, поэтому декоративный слой придется обновлять.

Декупаж

Этот способ декорирования отличается оригинальностью, уникальностью и большим простором для воплощения замыслов. Для украшения поверхности используют вырезки из газет, журналов, тонких обоев, салфеток. Обрезанные по контуру картинки приклеивают на поверхность подходящим клеем. После декорирования всей трубы и высыхания клеевой смеси поверхность покрывают двумя слоями акрилового лака.

Преимущества декупажа состоят в следующем:

оригинальность и неповторимость поверхности с узором;
трубопровод может статью часть декора помещения;
дополнительная защита труб от коррозии;
минимальные расходы;
трубопровод можно подвергать влажной уборке.

Недостаток такого способа декорирования связан с ухудшением теплоотдачи отопительного прибора, но в случае с трубопроводом это не страшно, потому что тут наоборот важно сохранить температуру теплоносителя до его поступления в радиатор. Периодически лаковый слой нужно обновлять, чтобы он не растрескался и не облупился

Короб из гипсокартона

Вместо пластиковых коробов для труб отопления можно использовать гипсокартонные конструкции. Преимущества этого варианта в том, что короб можно сделать под коммуникации любого размера. Сначала на стене сооружают каркас, обшивают его гипсокартоном, а потом декорируют подходящим отделочным материалом.

Преимущество методики в том, что она может быть использована в любом помещении (даже с повышенной влажностью). Конструкция хорошо вписывается в интерьер помещения и становится его частью.

Но недостатков у данной технологии намного больше:

Работа предстоит долгая и кропотливая. Нужно купить все необходимые материалы, нарезать и закрепить их в нужном месте. При работе образуется много пыли и мусора. Намного проще и быстрее установить готовый короб.
После установки конструкции доступ к отопительной разводке будет полностью перекрыт. В случае протечки обшивку придется разобрать.
Если отделка стен была выполнена раньше, то для короба сложно найти такой же отделочный материал.

Интересным решением станет конструкция из гипсокартона с витражной подсветкой. Вместо передней панели короба монтируют матовое витражное стекло, а за ним – светодиодную подсветку. Таким образом, удается скрыть трубы отопления и украсить помещение. Преимущество конструкции с витражом в том, что стекло можно при необходимости убирать, чтобы получить доступ к трубам.

Плинтусное отопление

Несмотря на то, что в нашей стране, что такое теплый плинтус, стало известно не так давно, в Европе этим способом отапливают помещения уже несколько десятков лет. Технология эта очень проста, но вместе с тем достаточно удобна. Основу составляют металлические (чаще всего медные) трубы, они же являются нагревательным элементом. Трубы устанавливаются на то же место, где обычно проходит плинтус, то есть по периметру помещения. Затем их закрывают металлическим коробом из пластин с рифленой поверхностью. За счет такой конструкции короб выступает в качестве теплообменника, тем самым увеличивая КПД конструкции.

В целом, водяной плинтус состоит из следующих элементов:

лицевая панель с отверстиями, за счет которых обеспечивается воздушный поток (стандартный размер: ширина — 3-4 см, высота — 15-20 см);
тыловая панель — облегчает установку конструкции и защищает стену от постоянного воздействия высокой температуры;
отопительный радиатор, выполняющий функцию нагрева (стандартные габариты — 1 м х 0,4 м х 1,6 м);
поворотные боковые заглушки;
теплообменный модуль, состоящий из двух трубок, по которым циркулирует вода.

За счет того что плинтус устанавливают по периметру всего помещения, тепло постепенно поднимается вверх, а затем все помещение равномерно нагревается. В результате при данной технологии не возникают перепады температуры.
Так как нагревательный элемент скрыт под лицевой панелью, он не заметен, что выгодно отличает его от массивных радиаторов. Как видно на фото, теплый плинтус смотрится очень аккуратно, его можно дополнительно оформить так, чтобы он лучше соответствовал общему стилю комнаты.
Система эффективна, но при этом достаточно проста в установке. Имея минимальные навыки, можно провести монтаж, не привлекая к работе профессионалов.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
Герметичность системы проверяется при помощи опрессовки.
Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

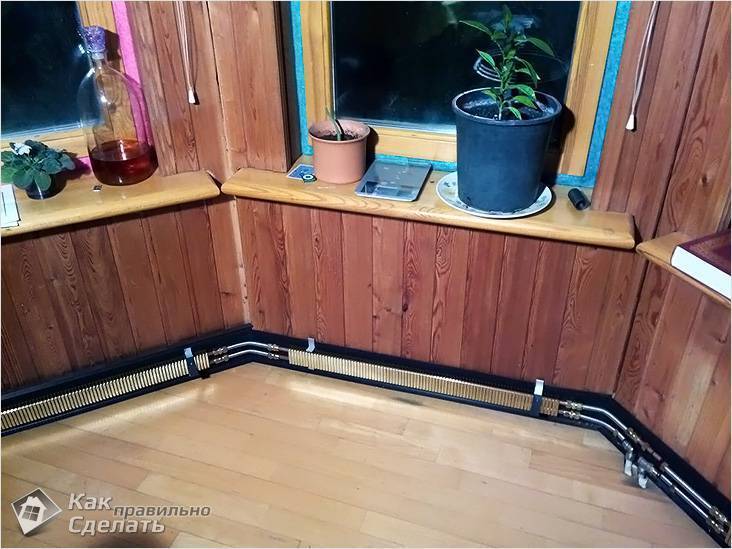

Так все выглядит когда все сделано
После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Электрический теплый плинтус

Перед покупкой вам необходимо узнать из чего состоят теплый электрический плинтус. Если вы посмотрите на фото ниже, тогда сможете понять, что электрический теплый плинтус состоит из силиконового кабеля, который располагается в верхнем контуре, нагревательного элемента, который располагается в нижней части. Кроме, этих элементов система электрического плинтуса также может включать терморегуляторы, которые позволят контролировать температуру. Если вам будет интересно, тогда прочтите про выбор электрического котла.

Также вам необходимо помнить, что если вы планируете выполнить монтаж электрического плинтуса, тогда его необходимо будет подключить к системе заземления. Благодаря этому вы сможете обезопасить свою жизнь от поражения током. Над нагревательными элементами впоследствии необходимо установить декоративные элементы.

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

Набор инструментов

Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:

Перфоратор для крепления плинтуса к несущим стенам;
Отвертка;
Дрель;
Рулетка, линейка и карандаш;
Соединительные провода;
Уровень;
Ножовка по металлу;
Плоскогубцы;
Коробка для внутренней розетки.

Подготовка к монтажу

В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

Последовательность монтажа

После выполнения подготовительных работ начинается монтаж теплого плинтуса:

В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
На трубу монтируются латунные резьбы;
На резьбы накручивается замыкающий контур;
Все болтовые соединения дополнительно протягиваются;

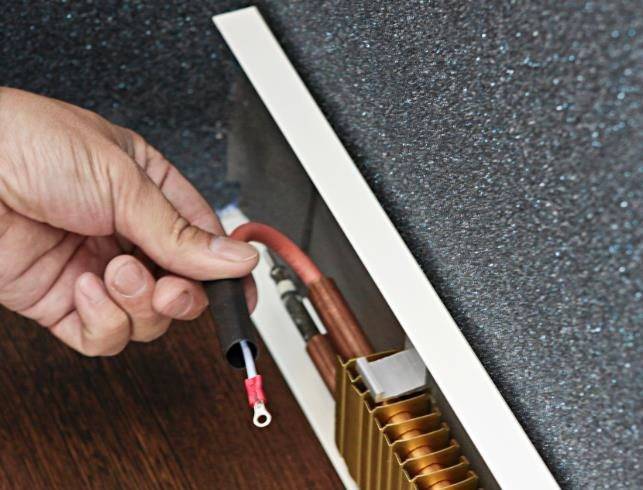

Электрический плинтус подключается к домашней сети как обычная розетка;
После подключения необходимо проверить работу оборудование, выполнив пробный запуск;

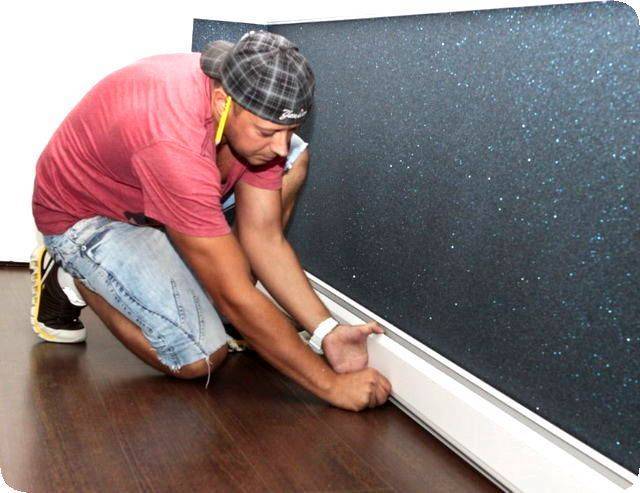

Облицовочная панель крепится на клипсы.

Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания. Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы

Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

Правила монтажа

Само устройство электрический плинтус практически не имеет отличий от любых других отопительных систем и его монтаж отличается лишь некоторыми особенностями специфичными для данного способа обогрева.

Монтаж проводится несколькими этапами:

Сначала следует установить специальную настенную рейку с креплениями под нагревательные элементы.
Потом следует смонтировать и соединить части теплообменников в единый комплекс.
После этого плинтус следует подсоединить к отопительной магистрали.
Произвести проверку.
Прикрыть устройство тёплого плинтуса специальной панелью.

Что касается правил проведения работ при установке отопления тёплый плинтус, то они заключаются в следующем:

Нежелательно при эксплуатации плинтуса чтобы его закрывала мебель либо иные другие предметы, поскольку горячий воздух теряет свою эффективность. По сути обогрев будет происходить не помещения, а той самой мебели.
Монтаж нагревательного комплекса необходимо осуществлять строго по уровню.
Нельзя в единый отопительный комплекс устанавливать более 17 секций. В случае монтажа в большом помещении, каждый модуль подключается параллельно и автономно.
Для того чтобы обезопаситься от скачков напряжения, вследствие чего система нагрева может пострадать, желательно установить дополнительно предохранители и стабилизатор напряжения.

Основные виды

Электрический обогрев

Несмотря на то что в предыдущем разделе указаны 4 источника тепла, наиболее распространены только два:

· водяной;

· электрический.

Для первого варианта подойдет простая вода или антифриз. Кроме этого, водную систему можно подключить к частному котельному оборудованию или же подсоединиться к центральной теплосети. Регулировать жидкость в плинтусах можно автоматически или же при помощи термовентилей.

Водяной обогрев

Электрический вариант предусматривает наличие ТЭНа. По нижней части идет нагревательный элемент, вверху монтируется медная трубка. Внутри находится термостойкий кабель с силиконовой изоляцией.

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.
