Как сделать теплый пол под линолеум на бетонный пол: подробная инструкция

Температурный режим теплого пола – каковы его особенности?

Для начала отметим, что для того, чтобы выбрать правильный и подходящий линолеум, вы не должны обладать никакими особенными знаниями. С ключевыми моментами мы уже разобрались, да и изготовители сами сообщат, может ли их продукция применяться вместе с системами теплого пола. Для этого они используют специальную маркировку.

Вместе с маркировочным знаком в обязательном порядке должна указываться максимально допустимая температура – этот момент старайтесь соблюдать в любом случае. Если говорить о натуральном линолеуме, то есть мармолеуме, то его можно использовать при температуре не более 27 градусов. При этом материал, выполненный на основе ПВХ, может прогреваться примерно до 30 градусов (если больше, то материал начнет пучиться и лишится первоначального цвета). Кроме того, упомянутые в начале статье, вероятнее всего, начнут выделяться, равно как и разного рода неприятные газы. Для соблюдения допустимого температурного режима вам потребуется покупка качественного терморегулятора, способного поддерживать требуемую температуру в автоматическом режиме. Здесь теплый пол под линолеум вас уж точно не разочарует.

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

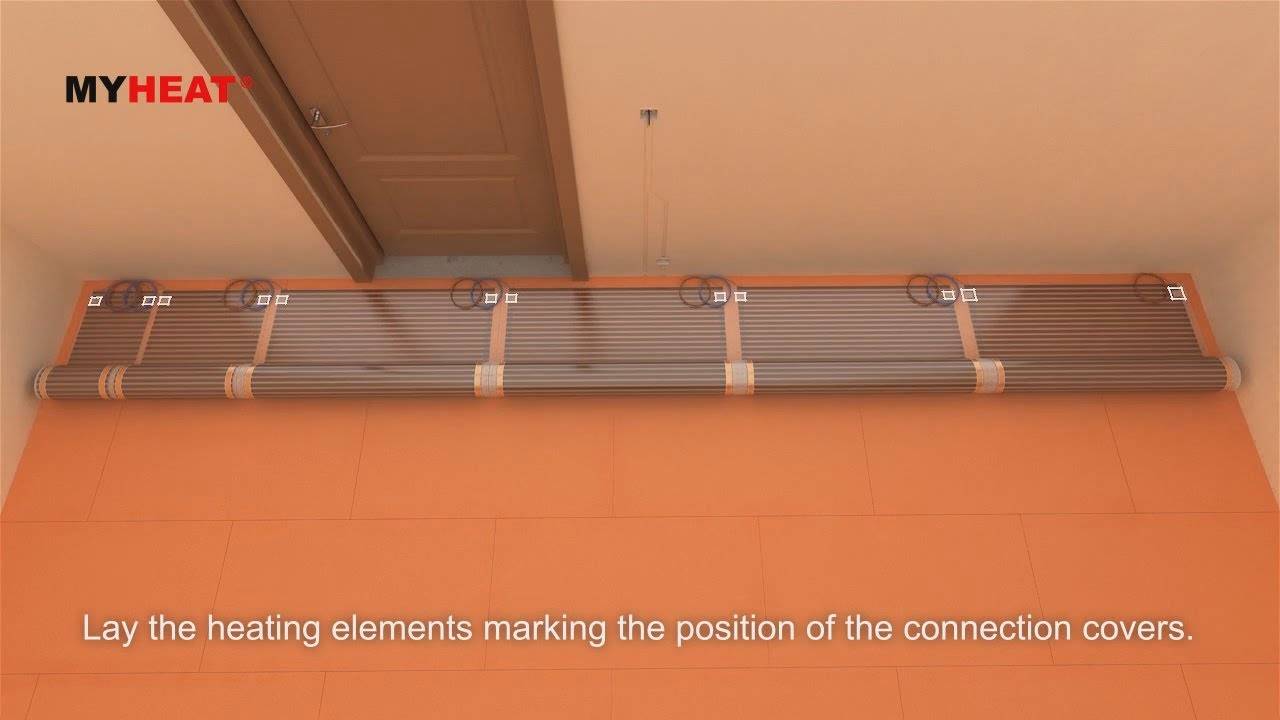

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Разновидности линолеума

Подавляющее большинство видов для теплых полов не подходит:

Мармолеум (натуральный линолеум). В основе натуральное волокно или нетканый материал. В составе присутствуют сосновая смола, древесная мука, льняное масло, натуральные пигменты. Все эти компоненты под действием температур ссыхаются и сжимаются. Это приводит к разрушению покрытия.

ПВХ. Основа – тканевая, вспененная, тепло/звукоизолирующая. У некоторых моделей основы нет. Линолеум из поливинилхлорида бывает однослойный и многослойный. Теплоизолирующий для теплого пола не подойдет, т.к. будет задерживать тепло под покрытием, поверхность не разогреется.

Глифталевый. Основа тканевая. В применении к теплым полам имеет недостатки обоих предыдущих видов: высокий коэффициент сжатия и теплоизолирующие свойства.

Нитроцеллюлозный (коллоксилиновый). Тонкий однослойный материал, эластичный, высокая влагостойкость. Серьезный минус – плохая термостойкость, вплоть до возгорания.

Релин (резиновый). Двухслойный. Основа – дробленая резина, лицевая поверхность – каучук. Материал пластичный, водостойкий, но клеевой слой битумный. То есть, высокие температуры этому материалу противопоказаны. В жилой застройке вообще практически не используется, в основном для технических помещений.

Для выбора остается всего ничего:

Многослойный гетерогенный. Основа – ткань, джут, ПВХ полиэфирный, вспененный. Армированный стекловолокном. Покрытие со вспененной подложкой оптимально для теплого пола: термическое расширение всех слоев материала одинаково, при правильной укладке риск деформации исключен.

Подложка этого линолеума наносится механическим или химическим способом, выбирать следует первый вариант.

Гомогенный. Однослойный, основы нет. Очень тонкий, вплоть до полутора миллиметров. В быту его стелят в ванные и кухни, сверху кладут защитный слой для повышения износостойкости и улучшения влагозащитных свойств.

Внимание: как и другие покрытия, подходящий для теплых полов линолеум имеет соответствующую маркировку на изнанке. Но поскольку единого для всех производителей стандартного значка нет, этот вопрос нужно уточнять с продавцом

Монтаж тёплого водяного пола под линолеум

Отличное сочетание водяного тёплого пола и бетонного основания, хотя финишное покрытие из линолеума — не является хорошим вариант в данном случае. При желании, уложить такой материал можно, но он должен иметь высокое качество и быть не сильно толстым.

Процесс монтажа тёплого пола на бетон под линолеум следующий:

1. Продумать схему укладки — улитка или змейка.

1. Закупить нужный стройматериал, это:

• полиэтиленовая плёнка, имеющая толщину 150 мкр;
• полистирол (толщина плит 20 мм), лучше с бобышками;
• арматурная сетка;
• демпферная лента;
• коллекторы, входной и выходной;
• труба из сшитого полиэтилена.

1. Произвести гидроизоляцию. На подготовленное бетонное основание укладывается гидроизоляционная подложка из полиэтиленовой плёнки, полосы проклеиваются скотчем.

1. Настелить теплоизоляционный слой — полистирольные листы с бобышками. Бобышки нужны для простоты крепления труб тёплого пола. Листы фиксируются к поверхности с помощью крепежей.

Если плиты гладкие, то на них устанавливается армированная сетка, на которую будут крепиться трубы.

1. Установить коллектор. Он крепится к стене, в дальнейшем к нему будут подсоединяться трубы.

1. Наклеить демпферную ленту. Она клеится на стены, в местах их стыка с полом по всему периметру.

1. Произвести монтаж нагревательных элементов. Трубы укладываются шагом от 10 до 30 см, от размера зависит теплоотдача конструкции. Средний расход полиэтиленовой трубы — 5 метров на 1 м2 площади. Трубы располагаются между бобышками и фиксируются ими. При отсутствии бобышек на плите, трубы крепятся на армирующую сетку или фиксируются клипсами-зажимами, которые заранее установлены на бетонном полу.

1. Подключить и проверить прибор отопления. Трубы подсоединяются к коллектору, один край к входному, другой к выходному, а крепление смесительного узла производится к коллекторному шкафу. Система наполняется водой и проводится опрессовка.

1. Уложить арматурную сетку. Она кладётся поверх полистирольных листов с проложенными трубами. Цель — укрепление бетонной стяжки, в которой будет спрятан тёплый пол.

1. Залить бетонную стяжку. Минимальная её толщина 40 мм, бетон должен полностью закрыть трубы. Необходимо дать цементу подсохнуть, прежде чем на него стелить половое изделие, на это потребуется не менее месяца.

1. Осуществить монтаж подложки для линолеума. Используются фанерные листы, которые расстилаются по всей площади.

1. Уложить финишное покрытие. Линолеум располагается поверх фанеры по всему пола. Материал должен отлежаться, прежде чем устанавливать плинтуса.

Толщина стяжки под тёплый пол

Watch this video on YouTube

Устройство бетонного пола

Сразу начинать укладывать систему «тёплый пол» под линолеумное покрытие можно при наличии бетонного чернового пола. При отсутствии такового, если в наличии лишь деревянный пол, или только грунт, потребуется обустроить сам бетонный пол.

Процесс изготовления бетонного пола следующий:

1. Необходимо разобрать старый пол, если он есть.
2. Выровнять основу — грунт ровняется с помощью лопаты.

1. Обустроить подушку — она состоит из щебня, мелкого кирпича или битумного шифера, который утрамбовывается, слой подушки не более 50 мм.

1. Проложить утепляющий слой — кладётся пенопласт толщиной от 20 до 50 мм. Помимо того, что он будет выступать в качестве опалубки, ещё и уравновешивать расширение бетонного пола при нагревании. Сверху насыпается 10 см песка.

Затем укладывается второй слой утеплителя из экструдированного пенополистирола, хотя можно использовать другой материал. Плиты должны быть не менее 50 мм. Листы оснащены защёлкивающимися замками, что упрощает монтаж и позволяет сделать покрытие без зазоров.

Чтобы получилась ровная поверхность, необходимо применять уровень. Гидроизоляционная подложка не нужна, так как материал имеет повышенную устойчивость к влаге.

1. Приготовить и залить бетонную смесь. Состав готовится из цемента — 1 часть, песка — 2 части и отсева — 3. Смесь должна получиться средней консистенции, не сильно густой, но и не текучей. Для облегчения раствора, чтобы не было такой нагрузки на перекрытия, добавляется наполнитель.

Смотреть видео

Правильный бетон по нормативам.

Смотрите это видео на YouTube

Прежде чем приступить к заливке бетона, вдоль стен комнаты устанавливаются маяки, на которые натягивается шнур. Он будет служить ориентиром для установки реек-маркеров.

Смотреть видео

Как правильно залить полы бетоном.

Смотрите это видео на YouTube

Поверхность увлажняется и заливается раствором, который ровняется правилом. Степень горизонтальности пола проверяется при помощи строительного уровня. Затем удаляются метки, а пустоты заполняются смесью.

Виды подложек

Чтобы выполнить утепление пола под линолеум сначала нужно выбрать подложку. Существует несколько видов такого материала. Вот самые популярные:

• пробковая;
• джутовая;
• льняная.

Рассмотрим каждую отдельно.

Подложка из пробки изготавливается из спрессованной измельченной коры пробкового дуба. Выпускается такой утеплитель в рулонах. К достоинствам данного материала относятся:

• экологичность – производится из натуральной пробки;
• приятные ощущения при ходьбе по данному покрытию, так как оно довольно мягкое.

Именно из-за последнего приведенного положительного качества может возникнуть проблема: если на покрытие поставить тяжелый предмет, то через некоторое время на нем могут образоваться вмятины. Чтобы этого избежать следует выбирать самую жесткую пробковую подложку.

Льняная подложка – это 100% чистый натуральный лен. Изготавливается методом двойного пробивания иглой, а затем пропитывается средствами против возгорания и образования грибка. Льняная подложка это хороший материал для теплоизоляции под линолеум.

Как правильно выбрать линолеум?

Если сравнивать искусственный и натуральный материал, то первый вариант представлен более широким ассортиментом, а исполнения отличаются по структуре и материалу: ПВХ, алкидный, нитроцеллюлозный, резиновый.

Но лишь изделие из поливинилхлорида (виниловое покрытие) можно стелить в жилых помещениях, так как остальные разновидности либо медленно прогреваются, либо склонны к возгоранию, либо же очень плохо переносят подогрев. Однако и вариант из ПВХ будет источать неприятный запах по мере нагрева поверхности.

Если нужно выбрать искусственный линолеум для теплого пола, рекомендуется учитывать температуру его плавления.

Кроме того, производители сегодня маркируют рулонный материал, который подходит для укладки на водяной или электрический вариант системы, используя специальное обозначение.

Но все же лучше стелить натуральное покрытие, однако, его цена заметно выше. Еще один плюс – такой материал не подвержен деформациям при увеличении температуры, он не выделяет вредных веществ по мере возрастания температуры. Также он не выгорит при длительной эксплуатации, если была выполнена укладка на пол с подогревом.

Какой ИК теплый пол предпочтительнее под линолеум

Производители предлагают два вида ИК систем отопления. Каждый имеет свои достоинства и недостатки и при выборе системы следует сделать, ориентируясь на свои индивидуальные запросы.

Пленочный пол	Стержневой пол
Безопасность и надежность эксплуатации	Безопасность и надежность эксплуатации
Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет.	Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет.
1. Не требует предварительных работ при укладке, монтируется на ровную бетонную поверхность методом «сухого монтажа». 2. Нагревается при размещении на утепленном полу мебели.	1. Укладка в стяжку из бетона или плиточной смеси. 2. Не перегревается при закрытии рабочих участков мебелью и быттехникой.
Универсальность	Универсальность
Можно применять для утепления пола, стен, потолка и других ровных поверхностей	Применяется только для утепления пола, в том числе и в помещениях с повышенной влажностью.
Энергосбережение	Энергосбережение
Повышенное энергосбережение по сравнению с альтернативными системами обогрева	Повышенное энергосбережение по сравнению с альтернативными системами обогрева
Стоимость	Стоимость
Бюджетный вариант.	Высокая стоимость.
Терморегуляция	Терморегуляция
Необходим терморегулятор.	Самостоятельное понижение температуры на нагретых зонах жилья и понижение около холодных зон – оконных и дверных проемов.

На что стелить линолеум на бетонный пол

Рассмотрим вариант, когда линолеум кладут непосредственно на бетон. Укладка утеплителя или подложки под этот тип покрытия производителями не предусмотрена. Никакая. По технологии укладывать нельзя. Ни вспененный полиэтилен, ни пробку, ни хвойную подложку.

Если переживаете, что ногам будет холодно, решайте проблему кардинально. Есть варианты.

• Берите линолеум на войлочной, джутовой или вспененной основе. Нельзя сказать, что покрытие такого типа сделает холодный пол теплым, но будет чуть меньше потерь через пол. В результате ощущаться он будет как более теплый. Но если действительно хотите, чтобы ногам было тепло, делайте подогрев пола. По-другому не получится.

• Сделайте утепленную стяжку. Снова-таки, без подогрева ногам тепло не будет. Ноги не будут «стыть», но тепло даст только подогрев.
• Уложите на бетон листовой материал, а на него уже линолеум. Вариант хорош, если стяжка гарантированно сухая, отсутствует капиллярный подсос влаги. Например, в квартирах выше второго этажа. В домах для такой подготовки пола под линолеум должна быть гидроизоляция под стяжкой и на ней.
• Сделать пол по лагам, уложить на лаги листовой материал. Пространство между лагами можно заполнить теплоизоляционным материалом, а можно оставить просто воздушную прослойку.

Если пол действительно холодный, а делать стяжку по утеплителю нет времени, можно уложить ЭППС, а на него листовой материал. Или сделать сухую керамзитную стяжку. Это засыпка керамзитом с уложенным сверху листовым материалом.

На что стелить линолеум на бетонный пол. Мягкие подложки не годятся. Только листовой жесткий материал

Если вы думаете сделать утепленную стяжку под линолеум, имейте в виду. Что пока бетон прогреется, ногам будет холодно. И еще. При равной температуре в помещении по ощущениям, линолеум на бетоне более холодный, чем на фанере, ОСП или другом листовом материале. Это связано с тем, что бетон быстрее и больше отбирает тепло, чем материалы на основе древесины.

Как стелить линолеум на бетонный пол

Когда основание или черновое покрытие готово, можно приступать к настилу. Сделать это самостоятельно нетрудно, главное — следовать правилам.

Температура в комнате не должна быть менее 15 градусов при относительной влажности не менее 30% и не более 60%. Иначе могут появиться волны и вздутия.

Перед тем, как постелить изделие на бетонный пол, позвольте ему «отлежаться» в расправленном виде в течение пары суток, чтобы полотно выровнялось. Существует несколько видов укладки линолеума: самый простой — без использования клеящих веществ, на двусторонний скотч, с мастикой или клеем. Выбор способа зависит, в первую очередь, от самого помещения.

Instagram @bestboden

В маленьких комнатах с невысокой проходимостью можно стелить пол без крепления. В больших комнатах его фиксируют с помощью клея, скотча или мастики.

Простой настил

Для работы понадобятся ножницы, нож, линейка и простой карандаш. После того, как линолеум «отлежался», его отрезают по периметру комнаты. А затем монтируют плинтус. Главная опасность данного метода состоит в том, что впоследствии под воздействием нагрузок, в том числе мебели, настил может деформироваться.

Подробнее процесс показан на видео:

Первый этап

1. Сначала необходимо обрезать материал по периметру комнаты, не пропуская входы, трубы и пространства под окнами. На первой подгонке можно оставить припуски около 5 см.
2. Далее припуски уменьшают до 10 мм. Начинают с внешних углов, затем работают с внутренними, последние работы — вырез труб.
3. Подогнав покрытие, дайте ему ещё время расправиться и осесть. Бытовому линолеуму достаточно одного-двух дней.

Instagram @bestboden

Сначала необходимо обрезать материал по периметру комнаты, не пропуская входы, трубы и пространства под окнами.

Второй этап

На этом этапе нужно подготовить клей. Он наносится на основу металлическим зубчатым шпателем, а мастика — с помощью пластикового инструмента.

1. Линолеум проклеивается небольшими частями. Время сцепления клея с поверхностью должно быть указано на упаковке средства.
2. Пока клей еще пластичен, нужно «выгнать» воздух по направлению от центра к краям. Если профессионального катка нет, можно использовать доску с мягкой обивкой, но придется приложить больше усилий.

Instagram @bestboden

Линолеум проклеивается небольшими частями. Время сцепления клея с поверхностью должно быть указано на упаковке средства.

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

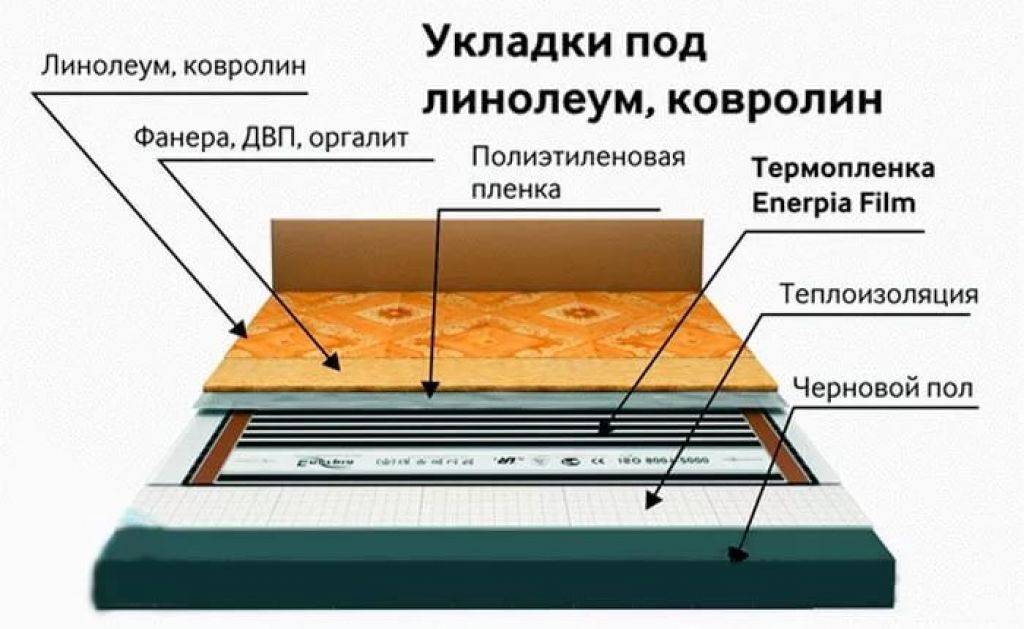

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

• моментальная теплоотдача после включения;
• монтаж по сухой технологи без заливки бетонной стяжки;
• срок службы в 50 лет;
• бесшумная работа;
• простота монтажных работ;
• безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

• высокая цена ИК пленки;
• большие счета за электрическую энергию;
• зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.

Способы монтажа

Схема монтажа ИК теплого пола под ламинат без стяжки

Теплый пол под линолеум укладывать своими руками можно несколькими способами:

• Со стяжкой;
• Без стяжки;
• На фанеру;
• На деревянный пол;
• На бетонный пол.

Читать также: Теплый пол по грунту: как сделать теплый пол на улице

Монтаж с применением стяжки выполняется в следующей последовательности:

1. Своими руками укладывается слой гидроизоляции (используется плотный полиэтилен);
2. Затем укладываются плиты пенопласта;
3. Укладываются и подключаются обогревательные элементы;
4. Выполняется монтаж отражающего теплоизоляционного слоя с полиэтиленовым покрытием, стыки проклеиваются алюминиевым скотчем;
5. Поверх теплоотражающего слоя размещается металлическая сетка с ячейкой 100х100мм;
6. Ложится демпферный слой из ленты вспененного полиэтилена или тонкого пенопласта;
7. Устанавливаются маяки из гипсокартонных профилей с шагом 1-1,8 м;
8. Далее нужно сделать цементный раствор и залить его между маяками;
9. Стяжка высыхает в течение 28 дней, после чего на нее укладывается линолеум.

Монтаж системы обогрева на деревянный пол без стяжки начинается с размещения лагов, которые устанавливаются ровно и проверяются уровнем. Технология монтажа требует укладки теплоизоляционного слоя. Это нужно для того, чтобы тепло не уходило в фундамент. На расстоянии в 20 мм друг от друга прикручиваются деревянные рейки, между которыми можно разместить теплопроводящие плиты и элементы обогрева. После окончания укладки своими руками настилается линолеум.

Читать также: Как подключить теплый пол к отоплению

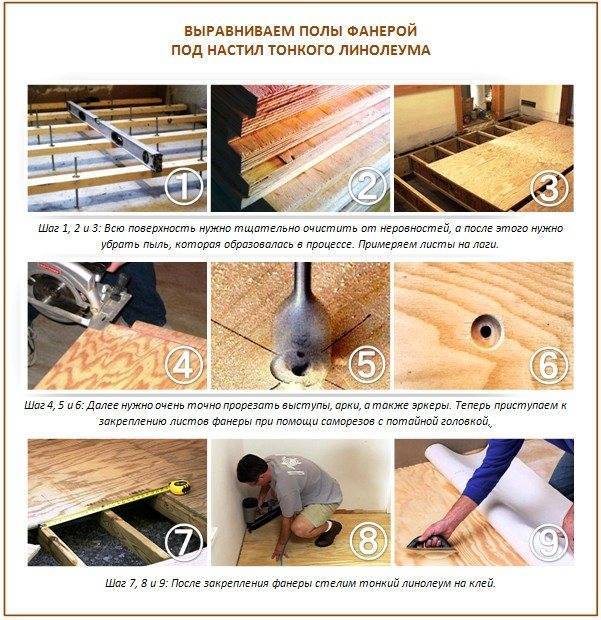

При укладке теплого пола на фанеру сначала нужно будет сделать бетонную стяжку и дать ей полностью высохнуть. При этом на базовый пол нужно стелить монтажную сетку, поверх которой укладывается теплоизоляционное покрытие.

Если пленка будет герметизироваться бетонной стяжкой, то это приведет к тому, что теплые испарения будут скапливаться в одном месте, что вызовет расслоение всех структур под воздействием влажности. Если выполнять монтаж чернового пола на лагах своими руками такой проблемы не возникает – заправлять гидроизоляционную пленку не обязательно. Поверх бетонной стяжки настилаются листы фанеры, которые способствуют выравниванию. После высыхания стяжки на фанере расстилается линолеум.
