Труборез для металлопластиковых труб: виды, лучшие модели, инструктаж по использованию

Способы резки

Существует несколько основных способов резки, которые напрямую зависят от используемого инструмента. Прежде всего, резать изделия можно:

Ножом для эффективной резки металлопластиковых труб. Нож в данном случае должен использоваться самозатачивающийся.
Ножовкой по металлу. Простейший метод, который, однако, потребует от исполнителя больших усилий и времени. К тому же края могут получиться рваными.
Ножницами.
Труборезом.

При использовании некоторых инструментов края разреза получаются достаточно неровными, а частицы материала могут впоследствии стать причиной засорения. Лучшим способом считается применение специальных ножниц, которые ровно отрезают, не оставляя рваных краев. Такими ножницами можно разрезать объекты диаметром до 40 мм.

Для изделий большего диаметра лучше выбрать труборез. Труборезы бывают телескопические и храповые. Первый тип основан на работе специального ролика, прокатывающегося по всей длине окружности. Второй тип больше напоминает ножницы, так как использует рычажную систему с двумя рукоятками.

Разновидности

Все выпускаемые современной промышленностью труборезы подразделяются на следующие типы:

инструмент для работы с тонкостенной трубной продукцией. Если вам нужен труборез для медных труб, остановите свой выбор на приспособлении именно данной категории. Как правило, это труборезы резцового или роликового типа. Последние наиболее долговечны и удобны, к тому же стоят не очень дорого;
станок для резки труб с толстыми стенками. Такой инструмент отлично справляется не только со стальными, но и чугунными трубными изделиями. Бывает труборез для металлических труб разъёмным, многороликовым или цепным. Вещь достаточно мощная и недешёвая. Для проведения разовых работ приобретать не имеет смысла;
труборез для труб из хрупкого материала. Таковой считается бетонная или керамическая трубная продукция. В быту она не нашла широкого применения, но труборезы для работы с подобными трубными изделиями выпускаются. В большинстве случаев для разрезания хрупких труб используется инструмент цепного типа.

При выборе подходящего варианта, остановить свой выбор следует на универсальной модели такого приспособления. По мнению домашних мастеров это роликовый труборез. Он прекрасно справляется с медными и стальными трубами с тонкими стенками.

Ручной резцовый труборез может быть очень компактным, но применяется такой инструмент только в быту

Особенности конструкции металлопластиковых конструкций

Изделия из металлопластика имеют многослойную структуру:

Внутренний и наружный – высокопрочный сшитый полиэтилен;
Средний слой – алюминий.

Для прочного соединения слоев между собой используется специальный клей, поэтому в некоторых описаниях можно встретить наличие не трех, а пяти слоев, но клеевые прослойки играют только скрепляющую роль и не являются основными.

Рисунок 1. Строение металлопластиковой трубы

Преимущества полиэтилена в качестве материала:

Высокая химическая и биологическая инертность, обеспечивающая безопасность эксплуатации и долговечность;
Высокая гладкость поверхности, снижающая сопротивление потоку среды;
Низкая адгезия, препятствующая накапливанию отложений солей и грязи;
Стойкость к воздействию внешних условий.

Алюминиевая прослойка между слоями полиэтилена повышает механическую прочность и снижает коэффициент линейного расширения при изменении температуры протекающей жидкости.

Трубы из слоистых материалов изготавливаются в широком диапазоне диаметров. Наибольшее распространение получили трубы с диаметрами 16, 20 и 26 мм. Несколько реже применяются изделия с диаметрами 32, 40 и 63 мм. Материалы поставляются в магазины бухтами с длиной в бухте 50 – 200 м.

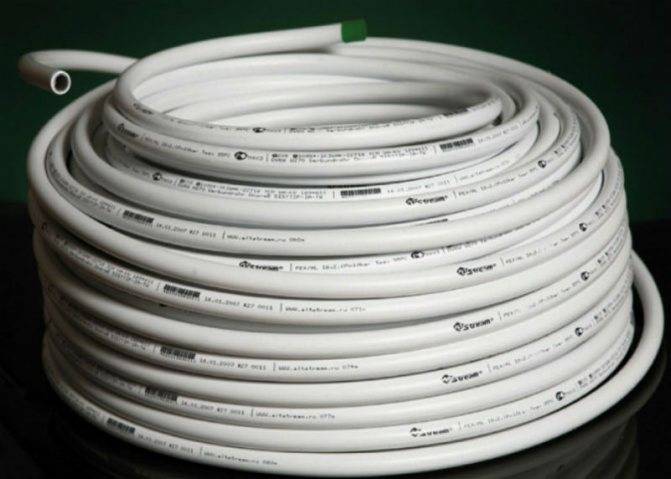

Рисунок 2. Бухта изделия

Многослойная структура накладывает ограничения при работе с материалами из металлопластика. Что может случиться при неправильном изгибе:

Расслоение. При чрезмерном снижении радиуса изгиба или в результате нескольких попыток сгибания клеевой шов нарушается, в результате чего слои полиэтилена и алюминия могут потерять сцепление между собой. Это приведет к снижению прочности и срока службы;
Заломы. Стенка, которая находится внутри угла изгиба, может провалиться внутрь. В результате в месте залома уменьшается проходное сечение вплоть до полного перекрытия. Как правило, в местах залома происходит расслоение конструкции;
Трещины наружного слоя. Также возможны при малом радиусе изгиба, но наиболее часто возникают при попытке изгибания материалов при низких температурах. В результате трещин оголяется участок алюминия, который имеет малую коррозионную стойкость.

Первый из перечисленных дефектов – расслоение, опасен тем, что его возникновение ничем нельзя определить внешним осмотром, поэтому при работе с металлопластиковыми трубами необходимо строго следовать приведенным рекомендациям.

Рисунок 3. Заломы на трубе

Возникновения большинства дефектов можно избежать, если следовать основному правилу — радиус изгиба металлопластиковой трубы не должен быть менее пяти диаметров, что составляет:

Для трубы 16 мм – не менее 80 мм;
Для 20 мм – не менее 100 мм;
Для 32 мм – не менее 160 мм.

В каких случаях нужен труборез

Металлопластиковая труба представляет собой сборную конструкцию как минимум из 3 слоев: из тонкого слоя алюминия – каркаса, и двух слоев полипропилена. Соединение элементов слоеной конструкции осуществляется лазерной сваркой. Используется металлопластик в сантехнических работах для прокладки водопровода, а так же для разводки контура отопления.

Трубы довольно мягкие и резать их не так сложно. Подойдет и ножовка по металлу, и даже обычный нож с зубчатым лезвием. Конечно, произвести один срез таким инструментом можно, но заниматься этим на постоянной основе не согласится ни один строитель.

Так же часто строители обходятся угловой шлифмашинкой – болгаркой. Да, диск по металлу легко проходит сквозь тонкую алюминиевую фольгу, но на рабочем месте остается много мусора, отходов. Это шумно, нужно подключать электропитание, а саму трубу каждый раз зажимать в тиски для фиксации. А если нужно отрезать часть установленного трубопровода в труднодоступном месте, болгаркой туда точно не подобраться.

Тонкостенные трубы маленького диаметра режут ножницами по металлу, но если ширина больше 40 мм, используют профессиональное оборудование

Отрезать трубу непрофессиональным инструментом нежелательно. И дело тут не только в сложности с точки зрения физического труда. Срез получается не гладкий, с зазубринами и стружкой. Его придется дополнительно зачищать, иначе система будет работать со сбоями.

Применение трубогиба

Рекомендация по поводу того, как избежать деформаций, проводя гибку, при работе с любыми металлопластиковыми трубами, проста: следует использовать специальный инструмент. Трубогибы для металлопластиковых конструкций подразделяют по особенностям устройства на:

Ручные. Предназначены для сгибания изделий сечением до 50 мм и на угол, не превышающий 180º.
Электромеханические. Управление осуществляется посредством заданных программ, агрегат дополнен специальными функциями и соответствующими элементами конструкции. Применение в домашних условиях, естественно, нерентабельно.
Гидравлические (стационарные и ручные). Ручной трубогиб, снабженный гидронасосом, может быть изготовлен и в домашней мастерской. Гидравлический трубогиб (с открытой рамой или закрытой) управляется с помощью рычажной передачи. Это позволяет установить контроль над процессом гибки, который можно прервать в любой момент, задать требуемый угол изгиба.

Преимущества трубогиба:

безопасность эксплуатации;
исключаются деформации конструкций;
возможность обработки труб любого сечения.

Гидравлические и пневматические труборезы

Как говорилось выше, рез может производиться гидравлическим и пневматическим механизмом.

Пневматические труборезы для своей работы используют воздух, который нагнетается в поршень под давлением. Используются такие труборезы для разрезания труб с сечением до 130 см. Сам рез выполняется резцами, которые могут быть предусмотрены для разного материала, что позволяет резать как металлические, так и пластиковые трубы.

К минусам данного аппарата можно отнести высокий вес, который зачастую достигает 60 кг. Работать таким тяжёлым инструментом в траншее либо на высоте не представляется возможным.

Ремонт металлопластиковых труб

Монтаж металлопластиковых труб для отопления чаще всего вызывает потребность в ремонте. При обнаружении течи в одной из труб отопления или в любом узле трубопроводов следует определиться с характером повреждения. А потом принимать решение как работать. Если течь возникла под компрессионным фитингом, иногда достаточно поджать гайку. Когда простейшая мера не подействовала, то из системы сливается вода и проверяются:

уплотнительное кольцо;
прокладки;
ровность среза трубы.

Выявленная проблема устраняется применением ФУМ-ленты и силикона.

Течь из-под пресс-фитинговых соединений обычно вызывается деформацией мягкого кольца (оливки) внутри пресс-фитинга. Выручит замена оливки или установка вместо фитинга плотно посаженной муфты, или вставка медного шунта.

Если обнаружена трещина в самой трубе, то можно:

заделать свищ незначительного размера холодной сваркой после слива воды (готовность к эксплуатации наступит через сутки);
наложить бандаж (желательно – металлические хомуты), выступающий за края повреждения хотя на два сантиметра, применив резину толщиной 2-5 мм.

Наилучшим способом ремонта станет немедленная замена поврежденной металлопластиковой конструкции.

Металлопластиковые трубы прослужат долго и надежно, если при их монтаже использовать качественный специальный инструмент, не нарушая технологии.

Разновидности современных трубогибов

Приспособления для гибки трубного проката так и называются — трубогибами. Инструмент может быть ручным или представлять собой стационарное оборудование. Переносные трубогибы для медных труб используются на месте монтажа инженерных коммуникаций. Стационарные механизмы применяются на промышленных предприятиях. Это оборудование с повышенной точностью и большим количеством настроек. Все виды приспособлений для гибки медного трубного проката отличаются друг от друга способом действия.

Пружинный

Отличительной чертой трубогиба пружинного для медных труб является простая конструкция. Устройство изготавливается из высокопрочной стали. Пружинное приспособление состоит из плотных упругих витков. Один конец инструмента имеет расширение в виде раструба, чтобы можно было его удобно надевать на трубу. Пружина для гибки подбирается под конкретный диаметр трубного проката.

Приспособление изгибается вместе с трубой на требуемый угол исключительно за счет физической силы человека. После выполнения операции устройство снимается с медного изделия через тот же конец, который ранее использовался для его надевания.

Трубогиб пружинный.

К достоинствам трубогиба в виде пружины относится:

небольшой вес;
низкая цена;
удобное использование даже в стесненных условиях.

Недостатком пружины является трудность получения точного требуемого угла изгиба, потому что он всегда определяется на глаз. К минусам также относится затруднительное надевание и снятие изделия с участка трубопровода, находящегося на большом удалении от открытого (свободного) торца трубного проката.

Видеообзор пружинного трубогиба.

Ручной

Устройство тоже отличается простой конструкцией. С помощью ручного трубогиба изгибается медный прокат диаметром 5-125 мм. Основной деталью изделия является оправка, имеющая конкретный радиус скругления. Он может составлять 43, 60 или 87 мм. Оправка вставляется в трубу или натягивается на нее.

Ручной способ изгибания проката подразумевает использование физической силы. Это является основным минусом данного метода, по этому он не нашёл широкого применения на практике.

Механический

Инструмент механического типа более удобен в эксплуатации, чем ручные приспособления. С его помощью можно с высокой точностью согнуть трубу на необходимый угол, затратив на операцию незначительные физические усилия.

Производители выпускают механические трубогибы следующих видов:

Рычажное изделие — это безотказный инструмент с простой конструкцией, позволяющий согнуть прокат с диаметром от 6 до 22 мм максимум на 90°. В конструкции приспособления присутствуют два рычага. Один из них оснащен башмаком, а другой — шаблоном для гибки. Эти два элемента имеют разметку. Она позволяет точно выставлять угол изгиба.

Рычажный механизм.

Сегментное изделие, сгибающее максимум 42-миллиметровые трубы на угол, предельное значение которого составляет 180°. Конструкция оснащается сменными упорами. Они позволяют гнуть трубный прокат разного диаметра. Он в инструменте размещается между валиком и элементом, представляющим собой половину диска. Когда рукоятка приспособления начинает вращаться, этот сегмент поворачивается. В результате происходит наматывание трубы на его корпус.

Сегментное устройство.

Арбалетное изделие, оснащенное рычажной системой, являющейся частью храпового механизма. Конструкция позволяет изгибать прокат диаметром от 10 до 22 мм на угол, максимальное значение которого равно 90°. В комплект приспособления входят сменные пуансоны. Это опорные башмаки в определенном количестве. Их число влияет на цену устройства.

Трубогиб арбалетный для медных труб.

Гидравлический

Устройство представляет собой один из видов арбалетного инструмента, оснащенного дополнительно гидравлическим приводом. Это приспособление относится к профессиональным изделиям. Его можно использовать для изгиба труб диаметром до 50 мм.

Производители выпускают гидравлические трубогибы с разными вариантами настроек, что позволяет максимально точно выполнять требуемую работу. В конструкции инструмента присутствует толкатель. Он имеет вид домкрата, создающего усилие минимум 6 тонн.

Электрический

Приспособление тоже является профессиональным инструментом. Изделие отличается высокой ценой, громоздкими размерами и наличием системы рычагов. Последний узел приводится в движение с помощью электрического привода.

Разновидности полипропиленовых труб и фитингов

Полипропиленовые трубы бывают неармированными и армированными. Первые из-за большого теплового удлинения применяются только для холодного водопровода. Армированные – могут быть использованы в системах подачи горячей воды, «теплый пол» и отопительных магистралях.

Для работы по монтажу трубопровода могут понадобиться:

трубы, их диаметр варьируется от 20 мм до 160 мм;
отводы 45° или 90°, необходимы для поворота трубопровода в нужном направлении;
муфты, соединяют трубы между собой;
тройники, служат для разветвления трубопровода в трех направлениях;
крестовины, разветвляют трубопровод в четырех направлениях;
переходники, для соединения труб разного диаметра;
разъемные соединители, краны;
втулки, заглушки;
клипсы, для монтажа трубопровода.

Более подробно про виды труб вы можете узнать из видео:

Когда вам понадобится труборез?

Металлопластиковая труба представляет собой сборную конструкцию минимум из 3-х слоев: из тонкого слоя алюминия – каркас и двух слоев полипропилена. Соединение элементов сэндвич-конструкции осуществляется лазерной сваркой. Металлопластик используется в сантехнических работах для прокладки водопровода и разводки отопительного контура.

Трубы достаточно мягкие, их не сложно резать. Подойдет ножовка по металлу и даже обычный нож с зазубренным лезвием. Конечно, таким инструментом можно сделать пропил, но ни один строитель не согласится делать это на постоянной основе.

Тонкостенные трубы небольшого диаметра разрезаются ножницами по металлу, но при ширине более 40 мм используется профессиональное оборудование

Так же часто строители обходятся болгаркой – болгаркой. Да, металлический диск легко проходит через тонкую алюминиевую фольгу, но при работе остается много мусора и отходов.

шумно, нужно подключить питание, а саму трубу нужно каждый раз зажимать в тисках, чтобы зафиксировать. А если придется отрезать часть установленного трубопровода в труднодоступном месте, болгаркой точно не добраться.

Галерея изображенийФотографии из Использование трубореза при резке металлопластиковых труб позволяет получить геометрически правильный разрез без дефектов самым быстрым и простым способом

Выполнение точного прямого реза чрезвычайно важно, так как особенности их соединения диктуют необходимость идеальной резки. Инструмент для многослойных труб дает возможность быстро разделить трубу на необходимое количество секций без деформации торца и образования заусенцев

Лезвие режущего инструмента из нержавеющей стали необходимо периодически заменять по мере затупления отвечает за перемещение и остановку движения полотна, предусмотрена защелка для фиксации режущих элементов в нерабочем положении. Это позволит избежать травм. Резка металлопластиковых труб Детали для сборки металлопластиковых труб Конструкция труб из металлопластиковых труб Соединение металлопластиковых труб Инструмент для резки пластиковых труб Лезвие из нержавеющей стали Храповый рычаг Фиксация в нерабочем положении

Резать трубу непрофессиональным инструментом нежелательно. И дело не только в сложности с точки зрения физической работы. Срез неровный, с неровными краями и сколами. Его нужно будет дополнительно очистить, иначе система не будет работать должным образом.

Обслуживание оборудования

Продолжительность срока эксплуатации оборудования зависит не только от неукоснительного соблюдения правил работы с ним, но и от правильного обслуживания и ухода. Соблюдая несложные операции можно намного облегчить свой труд и обезопасить свою деятельность:

Приступая к работе с оборудованием в первый раз, необходимо внимательно изучить инструкцию по эксплуатации. Помните, что незнание простых правил, может привести к повреждению заготовки или самого устройства, а также к получению травмы. Работа с инструментом, имеющим незначительные повреждения, может привести к его быстрейшему износу.
После покупки или длительного простоя оборудования необходимо внимательно осмотреть его на отсутствие внешних повреждений. Возможность правильного функционирования инструмента лучше проверить на тестовой заготовке.
Обязательно регулярно производить тщательную смазку всех движущихся частей инструмента, особенно режущего ролика и винта подачи. Эта операция не только продлит жизнь инструмента, но и позволит облегчить труд оператора.
Регулярная чистка всех элементов устройства по окончании работы должна производиться с применением специальной проволочной щёточки, покрытой чистящим средством.
Перед работой нужно проверять соединение всех частей оборудования и качественную заточку режущего инструмента.
Хранить оборудование необходимо в сухом и тёплом месте, желательно дома, так как попадание прямых солнечных лучей, перепады температуры и высокая влажность могут повредить составные части механизма.

Ножницы для пластиковых труб

Принципиально материал полимера – ПВХ, ПНД. ПП, значения не имеет. А вот для резки металлопластика необходим специальный инструмент.

Простейший вид устройства – труборез с храповым механизмом. По внешнему виду инструмент более всего напоминает обычные портняжные ножницы. Однако режущее лезвие у него только одно. На второй детали есть выемка, что позволяет получить точно перпендикулярный надрез. Надрез осуществляется простым смыканием рукояти. На фото – ножницы для резки полипропиленовых труб.

Для обустройства коммуникационных систем в квартире или в доме такого инструмента более чем достаточно: ножницы для резки труб из полипропилена разных видов позволяют разрезать изделия с диаметром от 35 до 75 мм. Однако для работы в большом объеме рекомендуется приобрести инструмент с электроприводом.

Электрический резак – это ножницы для резки металлопластиковых труб, снабженные аккумулятором и двигателем. Электропривод значительно ускоряет процесс – на обработку одного торца затрачивается 5–7 с, обеспечивает чистый срез. Однако применение его ограничено: электрорезак используется для трубопровода с диаметром не более 42 мм.

Роликовый труборез

Это устройство по внешнему виду и способу действия ножницы уже не напоминает, но обеспечивает очень высокую точность среза и позволяет работать с действительно большим диаметром – при монтаже канализационной системы, например.

Труборез имеет вид скобы, где с одной стороны установлен режущий ролик, а с другой – каретка с направляющими роликами. Применение его несколько отличается от привычной резки. На фото – роликовый резак.

Трубопровод вставляется в каретку по месту надреза и закрепляется винтом струбцины

Так как изделия из полипропилена и даже металлопластика большой прочностью не отличаются, то затягивать нужно осторожно. Затем труборез вращают вокруг изделия по отмеченной линии, постепенно разделяя ее на две части

Этот процесс занимает больше времени, однако для водоводов с большим сечением никакой другой ручной инструмент не подходит.

На видео демонстрируется, как нарезать трубопровод из полипропилена с помощью роликового трубореза.

Как выбрать ножницы для резки полипропиленовых труб

Диаметр труб . Одной из важнейших характеристик ножниц является диапазон диаметров труб, с которыми инструмент может справиться. Для прокладки водопровода в частном доме или устройства теплого пола чаще всего используются трубы диаметром 10-20 мм. При монтаже систем отопления применяются полипропиленовые трубы, армированные алюминиевой фольгой. Толщина труб достигает 42 мм.

Конструктивные особенности . Существует несколько групп ножниц, которые можно встретить на строительном рынке.
Самым доступным инструментом являются ножницы с трещоточным механизмом . Ими удобно работать одной рукой, отрезая трубы диаметром 3-42 мм. Но при длительной работе кисть устает.
При минимальном усилии удается резать полипропиленовые трубы ножницами с храповым механизмом . Максимальный диаметр заготовок составляет 63 мм.

Аккумуляторные труборезы относятся к профессиональному инструменту. При работе монтажнику нужно просто нажимать на кнопку включения, а все усилие обеспечит электрический привод.

Составные части ножниц . Выбирая инструмент для резки пропилена, необходимо основательно осмотреть следующие детали конструкции.

Лезвие должно быть не только острым, но и твердым. Дольше всего не тупятся полотна из инструментальной стали с закалкой до 60 HRC.

Рукоятка обеспечивает комфорт в работе. Наличие прорезиненных вставок позволяет работать даже влажными руками. Полезной опцией может стать нанесенная на рукоять шкала с делениями.

Опорная часть должна быть широкой, тогда рез будет ровным (угол 90 градусов)

При укладке трубы на опору не должно быть перекоса или смещения.
После каждого сжатия важно быстро вернуть лезвие в исходное положение. Оптимально выглядят ножницы с автоматическим отведением.
Фиксатор позволяет безопасно транспортировать и хранить инструмент

Это может быть защелка или скоба, которая удерживает режущие части в сомкнутом положении.

Мы отобрали в обзор 7 лучших ножниц для резки полипропиленовых труб. Все они продаются в магазинах России. При распределении мест учитывалось мнение экспертов и отзывы монтажников-любителей.
