Особенности ультрафиолетового фонарика

Модернизация светодиодного фонаря

По типу установленного источника света все ручные фонарики делят на два вида: с несколькими слаботочными или с одним мощным светодиодом.

Переделать можно любой из них. Главное – найти УФ излучающие диоды аналогичного типоразмера. Стоимость ультрафиолетового диода китайского происхождения с длиной волны 370-395 нм, рассчитанного на ток 500–700 мА, составляет 120–300 рублей. Цена фирменного образца может быть в несколько раз выше. Например, LTPL-C034UVH365 фирмы LITEON с доступным для скачивания datasheet стоит в среднем 750 рублей. Кратко рассмотрим конструкцию ручного фонаря. Как правило, он состоит из следующих деталей:

• корпуса на основе алюминиевого сплава;
• светодиодного модуля;
• отражателя с защитным стеклом;
• отсека для батареек;
• торцевой крышки с кнопкой.

Наибольший интерес представляет модуль со светодиодом, который необходимо отделить от остальных элементов фонаря.

Зная геометрические размеры установленного светодиода, необходимо купить максимально похожий по габаритам УФ излучающий диод. Помимо габаритов критерием выбора является спектральная характеристика, то есть светодиод должен излучать в UV-A диапазоне (300–400 нм), а не просто испускать фиолетовый свет.

Падение напряжения на ультрафиолетовом светодиоде незначительно выше, чем на белом, а значит, пересчет количества элементов питания не требуется. А вот току нагрузки придётся уделить больше внимания. Как в случае и с обычными светоизлучающими диодами, его следует ограничить на уровне, не превышающем номинальное значение. Для этого электрическую цепь дополняют постоянным резистором. Установка драйвера в данном случае не оправдана экономически, так как мощность рассеивания на резисторе не превысит 0,1 Вт, даже если в схеме установлен очень мощный УФ излучающий диод. Теоретически для расчета сопротивления нужно использовать формулу: R=(UПИТ-ULED)/ILED, Ом.

Однако на практике электрическая цепь дополнена ещё одним сопротивлением, которым нельзя пренебречь. Путь протекания тока в фонарике проходит через корпус с резьбовыми соединениями. В зависимости от качества контакта на резьбе, дополнительное сопротивление может достигать 0,5–1,0 Ом и значительно влиять на ток нагрузки.

Например, расчетное сопротивление для УФ светодиода с ULED=3,5В, ILED=0,7А составит: R=(4,5–3,5)/0,7=1,4 Ом. А с учетом сопротивления корпуса следует применить резистор номиналом 0,47–0,82 Ом.

Поэтому во время первого включения ультрафиолетового фонарика желательно измерить ток в цепи с помощью мультиметра и, при необходимости, пересчитать номинал резистора.

Ультрафиолетовый фонарь не обязательно должен работать на номинальном токе. Для выполнения поставленных задач вполне достаточно будет щадящего режима. Поэтому ограничительный резистор лучше выбирать при условии задания рабочего тока примерно равного 90% от паспортного значения.

По окончании подготовительных работ самое время перейти к сборке. Для этого нужно выпаять старый светодиод и на его месте закрепить новый ультрафиолетовый излучающий диод. Если замене подлежат несколько маломощных светодиодов, то вся процедура сводится к стандартной последовательности действий с паяльником. После чего остается собрать фонарь в обратном порядке.

Если предполагается монтаж ультрафиолетового светодиода мощностью более 1 Вт, то обязательно нужно предусмотреть радиатор или использовать уже имеющийся теплоотвод. С целью улучшения отвода тепла УФ излучающий диод через термопасту устанавливают на плату, фольгированную алюминием. Кроме того, место соприкосновения платы с корпусом также смазывают термопастой. Эффективность такого способа доказана в светодиодных лампах на 220 В.

После проверки всех электрических соединений на надёжность, всю конструкцию ультрафиолетового фонарика собирают и производят первое включение.

Лучшие производители

1. Ультрафиолетовый светодиодный фонарь 5Вт Топсон. Компактный ручной прибор с алюминиевым корпусом. Длина волны излучения 365 и 395 нм. Устройство имеет регулятор масштаба подсветки, держатель для ремня выдерживает повышенную влажность. Может применяться для проверки банкнот, поиска полезных минералов, выявления биологических следов, полимеризации гель – лаков и клеев.
2. Фонарик УФ S08 – мощный светодиодный инструмент в комплекте имеет аккумуляторный элемент питания и зарядку. Полностью просвечивает маркеры на купюрах, показывает протечки фреона, тосола. С его помощью можно искать янтарь и следы биологических веществ.
3. Фонарь – брелок с карабином Эра ER – В27. Маленький светодиодный прибор для карманного ношения. Имеет небольшую мощность, зато облегченный пластиковый корпус позволяет удобно крепиться на ключах. Время работы лампы до 100 000 часов. Применяется для проверки денег. Вес 18 гр.
4. Водонепроницаемый ультрафиолетовый фонарь для дайвинга, подводной охоты, рыбалки. Мощный инструмент для подводной подсветки. Дальность луча в зависимости от прозрачности воды до 100 м. Есть крепление для ношения на поясе. Размер устройства 20 см.

И другие

Кроме вышеупомянутых разновидностей существуют радиолюминесценция — под действием проникающей радиации (применялась в сцинтилляционных счетчиках), хемилюминесценция под действием химических реакций (включающая биолюминесценцию), кандолюминесценция (при механических воздействиях), лиолюминесценция (при растворении кристаллов), электролюминесценция (под действием электрического поля) и т. п. Некоторые из них вполне знакомы читателям. Например, свечение белого фосфора — результат хемилюминесценции: окисляясь под действием кислорода воздуха, светятся пары фосфора. Окислением объясняется и свечение пластиковых «фонариков» — химических источников света, только там используются не фосфор и кислород, а органический краситель и перекись водорода.

Чем можно заменить УФ лампы?

Заменить УФ лампу можно, но чем именно зависит от задач, которые она выполняла. Так, в случае с растениями, волне можно создать освещение по типу fluora из светодиодов синего и красного свечения, соединив их в определенной последовательности.

Светодиодная альтернатива

Еще один тип альтернативной лампы – амальгамная, используется для обеззараживания. Они получили распространение относительно недавно. Внутри ее твердое покрытие из сплава индия, висмута и ртути. Когда происходит разогрев, пары ртути высвобождаются и начинают выделять ультрафиолет.

Огромные плюс – не формируется озон, при этом микробы уничтожаются так же интенсивно. Если амальгамная лампа повредится в процессе работы, то пары ртути выделяться, но не в такой концентрации, как при повреждении обычной ультрафиолетовой лампы. Что касается трещин или пробоин на неработающей лампе, то ртуть связана другими металлами, и не представляет опасности для человека.

Часто ищут альтернативу УФ лампам, чтобы сушить гель на ногтях, но на данный момент равноценной замены нет.

Для чего нужен

Зачем нужен ультрафиолетовый фонарик – такой вопрос часто возникает у пользователей, незнакомых с волшебными функциями этого удивительного прибора. Наши глаза видят только ограниченный цветовой спектр

Большинство полезной и важной информации находится за пределами человеческого зрения. Для того чтобы выявить цветовые знаки, невидимые глазу человека, создан УФ-фонарик

Совсем недавно учеными была разработана флуоресцентная краска со специальными свойствами. Это субстанция, которую не различает человеческое зрение. Стоит направить на нее световой луч ультрафиолетового фонарика, и все нанесенные посредством флуоресцентной краски рисунки, картинки и тексты тут же оживают. Все становится видимым, как и обычные предметы.

Ультрафиолетовое свечение

Что можно увидеть в лучах ультрафиолетового фонарика:

1. Денежные купюры, выпускаемые государством, имеют много способов защиты. Сюда входят: особые волокна, водяные знаки, специальная печать, ошибки, эффекты, специальные краски, металлизированные полосы. Этот перечень можно продолжать до бесконечности – так много способов защиты используется при изготовлении банкнот. Большинство знаков защиты светится под лучами ультрафиолета определенной световой волны. Проверка денег становится простым делом. Ежедневно получая множество купюр в процессе работы в торговле, на рынке или в маркете, вам становятся необходимы подобные детекторы. Конечно, следует хорошо подготовиться, изучив все особенности денежных ассигнаций. Современные фальшивомонетчики обладают феноменальными знаниями в области химии, физики. Нынешние специалисты по подделке купюр эффективно подделывают даже самую сложную защиту, которую сможет распознать не каждый эксперт и криминалист.
2. Производственники и водители транспортных средств хорошо знают, как иногда бывает сложно найти утечку рабочей жидкости из автомобиля, узла, механизма. Диагностика проводится методом добавления в рабочую жидкость флуоресцентной краски. Место утечки сразу становится видным при наведении на него луча ультрафиолетового фонарика. Автолюбители также проверяют этим способом противоугонную маркировку.
3. Мощные ультрафиолетовые фонари с успехом используются в геологии и спелеологии. Лучи ультрафиолета показывают вкрапления ценных минералов в горных породах. Подобным способом эффективно проводят изучение окаменелостей, поиск янтаря, который отчетливо виден в свете ультрафиолетового фонарика. Для серьезных поисков следует вооружиться профессиональным фонарем, который стоит дороже карманных моделей.
4. Многие предприятия военно-промышленного комплекса и другие используют клеймение своих изделий защитной маркировкой. Данные клейма становятся видными только при воздействии направленного на них луча ультрафиолетового фонарика. В подобных лучах можно читать надписи, сделанные специальными невидимыми маркерами наподобие Edding.
5. Охотники очень ценят ультрафиолетовый фонарик и с удовольствием его покупают. Раненый зверь оставляет по следу пятна крови. Кровь отлично поглощает ультрафиолетовые лучи. Наводя свет ультрафиолетового фонарика на след, охотник хорошо видит пятна, более темные на любом фоне. Поимка раненого зверя существенно облегчается.
6. Следы различных биологических жидкостей из человеческого организма, например, следы спермы, слюны, мокроты при кашле прекрасно видны в луче ультрафиолетового фонарика. Работа экспертов, задействованных в сферах трасологии и криминалистики, значительно облегчается с этим прибором.

Проверка денежных купюр ультрафиолетовым фонариком

Старинные гербы и клейма, обнаруженные на карабине с помощью ультрафиолетового фонарика

Проверка утечки рабочей жидкости из двигателя автомобиля ультрафиолетовым фонариком

Следы биологических жидкостей преступника, выявленные при помощи ультрафиолетового фонарика

Поиск охотником раненого зверя с ультрафиолетовым фонариком

Янтарь, найденный с помощью УФ-фонарика

Многие сферы промышленного производства, научные разработки с внедрением в реальную жизнь ультрафиолетовых фонарей получили неоценимое подспорье для своей деятельности. В свете ультрафиолета стали видны многие предметы, явления, тексты, невидимые надписи или рисунки, скрывавшиеся от глаз человечества на протяжении многих веков.

Что нужно знать при использовании фитоламп

Для использования искусственного ультрафиолетового или любого другого типа освещения, сделанного своими руками, необходимо придерживаться следующих рекомендаций:

чем ближе лампа будет расположена к растительному объекту, тем более выраженным станет ее эффект. Но здесь следует быть очень аккуратными, чтобы не создать ситуацию чрезмерного выделения светильником тепла. Это может привести к негативным явлениям;

Размещение ультрафиолетовой лампы

• при укорочении светового дня в холодный период года, время освещения цветков следует увеличивать на четыре часа;
• световой поток, который излучает лампа, должен быть направлен непосредственно на растение.

Использование дополнительного искусственного освещения несет в себе следующие плюсы:

• дает возможность вырастить дома любые цветы, даже из тропических стан;
• позволяет создать дома небольшой огород и выращивать растения даже зимой;
• как вариант устранения паутинного клеща.

На последнем варианте следует остановиться более подробно. Принаряженные условий выращивания в горшках можно обнаружить признаки паутинного клеща. Для паутинного клеща характерно появление на растении паутин.

Паутинный клещ

Наличие в горшке паутинного клеща свидетельствует о том, что растение болеет. Причинами появления паутинного клеща могут быть как неправильный уход, так и инфицирование здоровой комнатной флоры от принесенного в дом заращенного цветка. Из-за наличия паутинного клеща, растения не могут нормально развиваться и в скором времени гибнуть. Поэтому, при обнаружении этого клеща на декоративных цветках, нужно незамедлительно начать бороться с ним. Наиболее часто в устранении паутинного клеща зарекомендовала себя ультрафиолетовая лампа, которая изготавливается либо своими руками, либо просто покупается.

Советы по выбору

При выборе ультрафиолетового устройства следует учитывать то, для какой сферы деятельности он нужен. Основополагающим фактором в данном вопросе является длина волны:

1. 300–380 нанометров. УФ-фонарик даст возможность определять наличие/отсутствие биологических жидкостей, ловить насекомых.
2. 385 нанометров. Устройство необходимо для проверки подлинности денежных купюр.
3. 385–400 нанометров. С помощью таких приборов становится видна невидимая маркировка.
4. Меньше 300 нанометров. Предназначены для развлечений. Для этого можно приобрести карманный ультрафиолетовый фонарь стандартного размера или в форме декоративного брелока.

Оптимальным вариантом станет приобретение ультрафиолетового фонарика с подходящим для запланированных мероприятий диапазоном длины волны. Удобно, если устройство работает на перезаряжаемых батарейках. Популярный вариант на сегодняшний день — классический карманный фонарик. Если есть такое условие, чтобы руки были свободными, удобной станет налобная вариация.

Главный критерий выбора УФ-фонарика — длина волны, она подбирается в зависимости от назначения устройстваУниверсальный вариант — классическая карманная модельНалобный фонарь — лучший выбор, если есть необходимость оставить руки свободными

Особенности ультрафиолетовых ламп

Если сравнить с лампой накаливания, есть преимущества:

• энергоэффективность;
• износостойкость;
• продолжительная эксплуатация;
• не теряется мощность.

При всех плюсах, выделяют ряд минусов:

• дорогие лампы и оборудование к ним; неприменимы для работы в короткий срок;
• сразу при включении не работают в полную силу: требуется подождать некоторое время для ее накаливания;
• перебои в мощности электропитания гасят лампу (для повторного включения нужно пару минут).

В таких лампах происходит превращение электроэнергии в ультрафиолетовое излучение через преобразование электрической энергии в кинетическую.

Ультрафиолетовое излучение — процесс, состоящий из нескольких этапов:

1. ускорение свободных электронов под действием электрического тока;
2. возникновение тока лампы: упорядочивание движения электронов под действием электричества;
3. преобразование энергии движения (кинетической) в испускаемое излучение.

Популярные производители

Существует множество производителей, которые специализируются на УФ-фонарях. Наиболее популярными брендами являются:

1. Olight. Продукция этой фирмы отличается высоким качеством сборки, долговечностью. Изделия имеют несколько режимов, защищены надежным металлическим корпусом. Единственный недостаток продукции бренда — высокая стоимость.

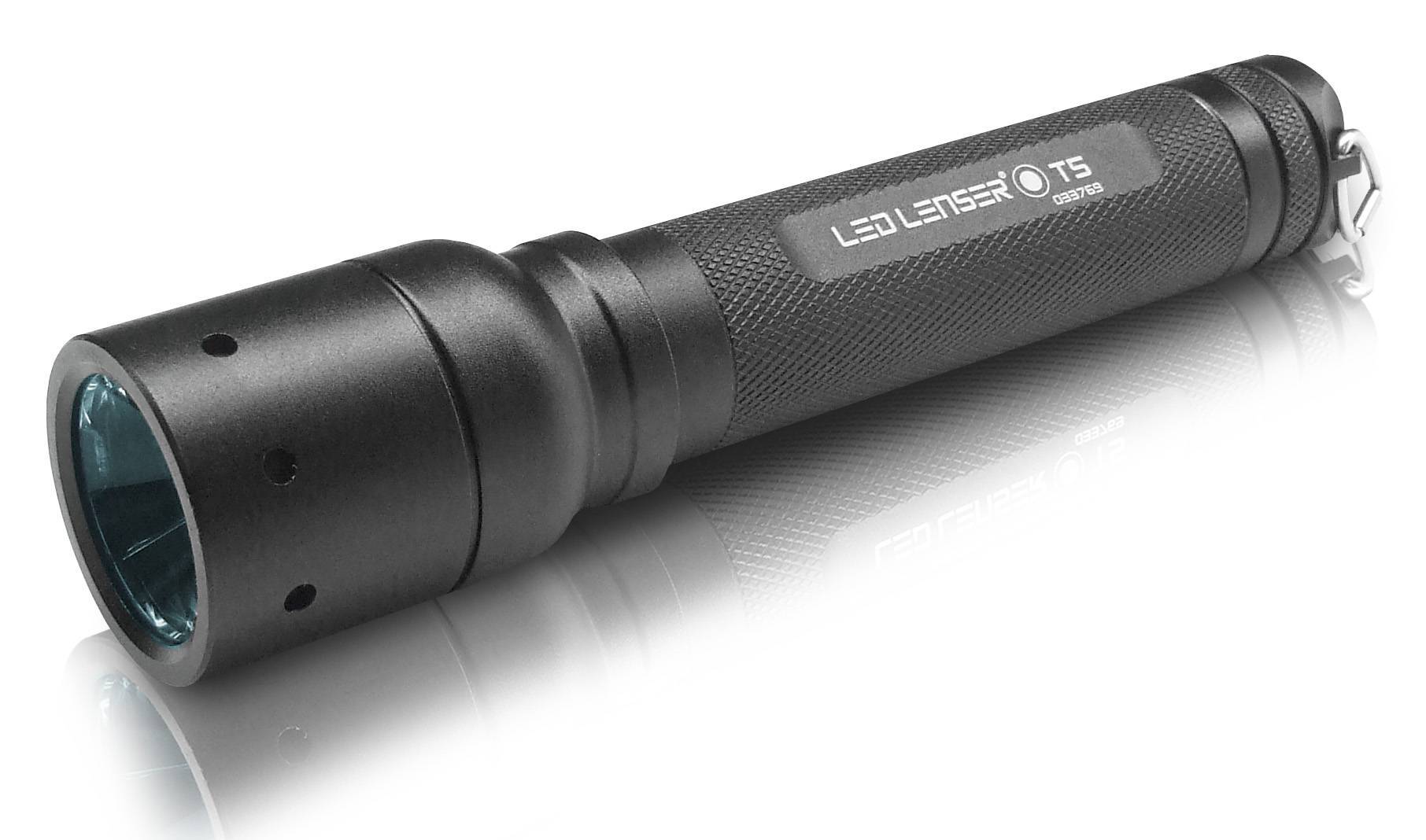

2. LED Lenser. Немецкая фирма, выпускающая качественные устройства по доступной стоимости. Визитной карточкой бренда считаются компактные модели с большой мощностью. Несмотря на это, LED Lenser предлагает обширный выбор фонариков разной направленности.
3. Nitecore. Азиатский производитель, который отличается не только многообразием и высоким качеством УФ-продукции, но и имеет множество международных наград. Компания старается удивить новыми решениями, не боясь экспериментировать. Некоторые модели фонарей безопасно использовать в экстремальных условиях. Nitecore — это качество в комплексе с универсальностью.

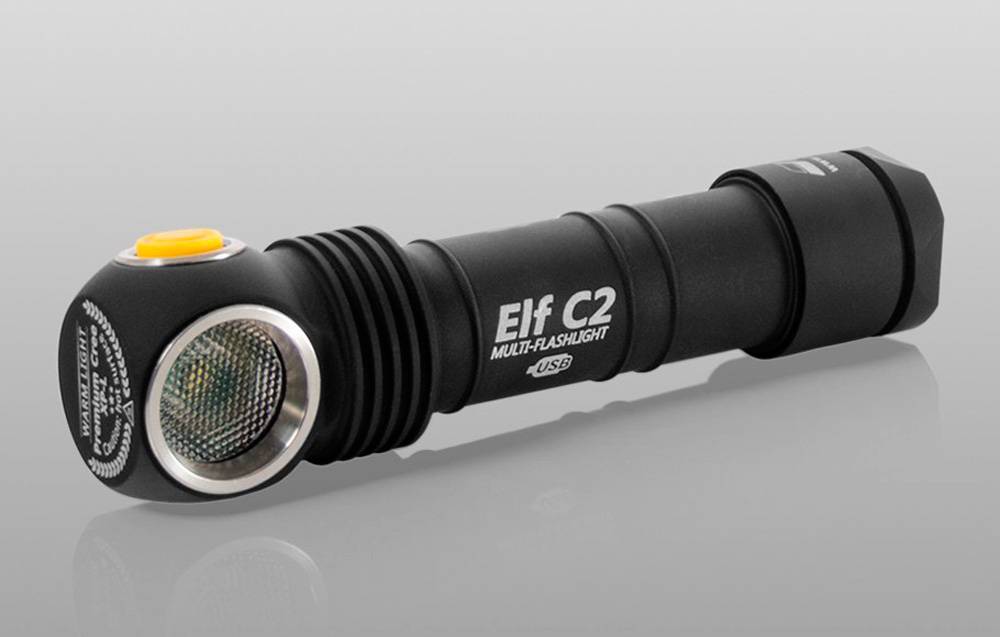

4. ArmyTek. Под этим брендом выпускаются удобные в применении, эффективные фонари высокого качества. Отличный выбор, особенно учитывая демократичную стоимость. Продукция отличается прочностью, устойчивостью к любым механическим повреждениям. В процессе эксплуатации устройства не подведут.

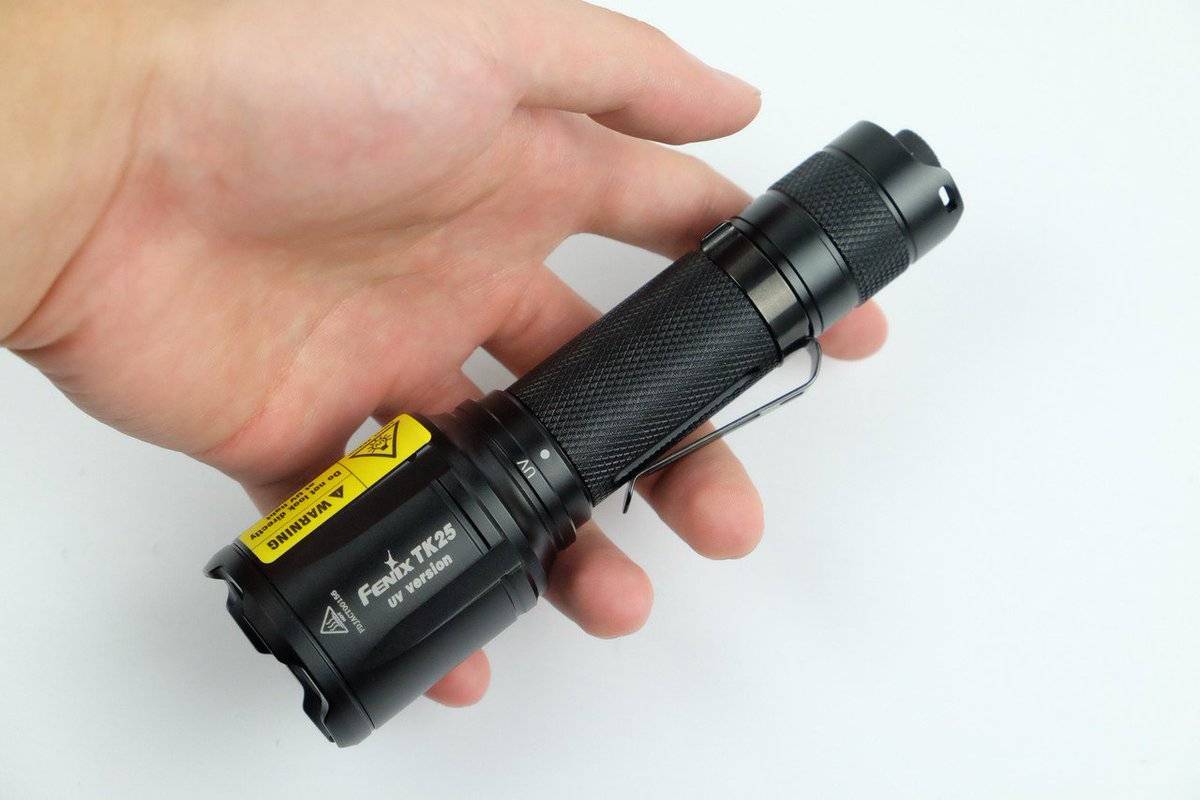

5. Fenix. Китайская фирма, которая стала популярна по всему миру благодаря качественной, долговечной продукции. Компания производит как миниатюрные УФ-фонари в виде брелоков, так и мощные габаритные агрегаты. Несмотря на все преимущества, многие потребители делают выбор в пользу американских брендов из-за высокой стоимости продукции Fenix.

Ультрафиолетовый фонарик — не только занимательная игрушка, но и очень полезная вещь в бытовых условиях. Если планируется использовать данный прибор на природе, лучше отдавать предпочтение водонепроницаемым моделям

Также следует обращать внимание на спектр излучения — чем он ниже, тем дороже светодиоды. Еще одним важным критерием является длина УФ-волны — чем этот показатель больше, тем мощнее устройство

Окончательный выбор зависит от потребностей потребителя и его финансовых возможностей.

FenixArmyTekLED LenserOlightNitecore

Способ 3: фонарик смартфона или планшета

Из светодиодной вспышки-фонарика, которая есть на вашем смартфоне или планшете, реально сделать ультрафиолетовую! Точнее, ее подобие. Как в способе, указанном выше. Притом в этом случае вы не только сможете светить волшебным фиолетовым светом. Если подобный самодельный светофильтр установить на объектив камеры устройства, то реально заснять поистине фантастические кадры!

Как сделать ультрафиолетовый фильтр? Вышеописанным способом. Наклеивая на объектив кусочки скотча, которые поочередно прокрашиваются синим и фиолетовым маркером. Всего 4 слоя. Синий, фиолетовый, синий, фиолетовый. Заключительный, пятый, — прозрачный. Наклеивается, чтобы не стерся верхний, нарисованный маркером.

Таким образом, вы можете самостоятельно сделать собственный ультрафиолетовый фонарик из обычного. Подобие УФ-излучения реально получить с помощью светофильтра, который сотворяется из обычного скотча или пищевой пленки. Можно также поэкспериментировать с объективом или вспышкой гаджета. Не забывайте и о безопасности, своей и окружающих, — не светите УФ-фонариком в глаза!

Что можно обнаружить с помощью мощного ультрафиолетового фонарика

В зависимости от длины волны UV потока, которая может варьироваться в пределах от 365 до 405 нм, мощные ультрафиолетовые фонари могут применяться для решения самых разнообразных задач, включая:

• проверку подлинности денежных банкнот, ценных бумаг и различных документов;
• поиска янтаря и драгоценных камней;
• неразрушающего промышленного контроля;
• обнаружения следов биологических жидкостей и так далее.

При этом самые мощные модели УФ фонарей предназначаются, прежде всего, для профессионального использования, например, дефектоскопии и различных исследований в области криминалистики, то есть в тех случаях, когда необходима наиболее качественная засветка флуоресцентных материалов.

Доброго дня!

Речь пойдет о решении такой проблемы, как полимеризация готовых 3D моделей после печати на LCD 3D принтерах, например как на нашем — Anycubic Photon S. Этот принтер печатает на базе фотополимерной смолы — после распечатки модели моются в изопропиловом спирте, но сами модели остаются липкими, мягкими. Предпосылкой написания явилась острая и быстрая необходимость в лампе для отверждения распечатанных моделей перед покраской. Анализ интернета показал отсутствие в продаже готовых бюджетных ламп — странно, при такой распространённости 3Д принтеров сейчас… В любом случае, надеюсь статья будет полезна тем, кто начинает печатать на фотополимере и столкнулся с проблемой сушки напечатанных моделей.

Как выбрать

Перед покупкой нужно, в первую очередь, определиться для каких целей понадобится фонарь. Если планируете носить его с собой постоянно для проверки денег в магазине, то устройство должно быть компактным и легким.

Если вы решили заняться любительским геоизысканием и поискать янтарь, то ориентироваться нужно на мощность инструмента. Количество светодиодных элементов не влияет на мощность фонаря.

Для детских и взрослых развлечений подойдет самый простой УФ- фонарь. Его можно заказать на Aliexpress за 80–100 руб. Если вы заказываете устройство в интернете, сначала сходите в магазин и выберите подходящую модель. Там вы сможете наглядно узнать, какой именно фонарь вам подходит.

При заказе в интернете, уточните, какой тип элементов питания нужен для фонарика. Некоторые виды батареек не везде продаются. Поэтому их придется тоже заказывать.

Советуем посмотреть видео-обзор:

Как изготовить ультрафиолетовый фонарик своими руками

Такой фонарик, который светит ультрафиолетовым излучением, может пригодиться для разного рода фокусов и эффектов, о которых уже рассказывалось на нашем сайте. Его можно изготовить своими руками, не разрушая фонаря, буквально за несколько минут из простых материалов.

Посмотрите товары для изобретателей. Ссылка на магазин.

В качестве донора можно взять как вспышку от мобильника, так и простой фонарик, что разумеется предпочтительней, так как он может давать более интенсивный свет. Кроме того, нужны два маркера – синий и фиолетовый и скотч.

Сначала сделаем излучатель ультрафиолета из мобильного телефона. Для этого заклеим кусочком клейкой ленты отверстие вспышки. Поверхность приклеенного скотча хорошо покрасим синим маркером. Ждать высыхания не приходится, так как краска маркера быстро засыхает. Поэтому практически сразу приклеиваем еще один слой скотча. Но красить этот слой будем уже фиолетовым маркером.

Создаем еще один слой клейкой ленты. Теперь возвращаемся опять к синему маркеру и наносим им цветной слой. Последний слой делаем фиолетовым. Если вы решили делать излучатель из фонаря, то всю эту процедуру нужно выполнить на нем.

Теперь можно приступать к тестированию ультрафиолетового телефона. Шоу станет еще веселее, если сделать к нему приспособление, о котором речь в этой статье.

Электроника для самоделок вкитайском магазине.

Видео с ультрафиолетовым фонариком из магазина за 1 доллар В обзоре самый доступный и проверенный UV ультрафиолетовый фонарик. Проверяем им квартиру на чистоту, деньги на подделку и другое. Добавлю что фонарик пригодится для проверки подтеков у машины и чистоты ребенка.

обсуждение

татьяна лазеева сейчас людям нелегально при фото на новые пластиковые страховые полюса, загранпаспорта, водительские права, на универсальные электронные карты (уэк) ставят идентификационный номер человеку на лоб. Его говорят можно увидеть под ультрафиолетом. Попробуй это сделать, чтобы доказать, что мир на пороге сатанинского нового мирового порядка. Уже оборудуются магазины без кассиров, где опознавать владельцев счетов будут по этому штрихкоду. Обязательно отпишись! Предупреждаю всех, не фотографируйтесь, не получайте уэк и прочие пластики с чипами, где фотографируют, потом они эти чипы будут вживлять в тело – жизнь закончится. Человек превратится в биоробота, без воли, без сознания без собственный мыслей.

Татьяна лазеева здесь доказывается этот эффект на пластике, а на лбу сам проверь, кто делал биометрию и получил любой документ с чипом https: //www. Youtube. Com/watch? V=jucybqt9lkk

александр iv ультрафиолетовой камерой можно сделать сенсацию, надо просто заснять цыгана в темноте, голова затылок там увидишь еще одно лицо. У них кровь совсем другая голубая и больше меди, на это очень хорошо реагирует ультра камера, цыганам не говори, когда будешь снимать, принципе на моем канале про них есть интересное. 1 цынан 2 ультрафиалет камера 3 полная темнота. Попробуй и взорвешь ютуб,

algěrd alismatacyja 3 weeks ago фуфло это а ни уф там 395нм, светофильр фиолетовый на белый светодиод приклеять, тоже самое будет, за 2$ нормального вуда фонаря не купиш, нормальный поисковой стоит ~25$, коли нужды в нём нет, лучше купить лампу вуда, она дешёвая, и 365нм даёт.

Ультрафиолетовые фонарики 365 нм или 395?

Обсуждение PuтмaнеT 1 year ago цитата из одной статьи “Доллары. Имеют находящуюся непосредственно внутри купюры и видимую на просвет тонкую полосу из полиэфирного материала, которая под ультрафиолетом может светиться желтым, белым или розовым цветом (зависит от номинала и года выпуска банкноты). Больше никаких светящихся в ультрафиолете элементов на USD видно быть не должно.” Похоже на правду. Лучше всего “разукрашены” евро.

oleg chukardin 1 year ago Спасибо! Очень полезно. Для себя принял решение купить с длинной волны 365 nm.Самый оптимальный вариант.

С миру по нитке 1 year ago Спасибо! 365 волна все таки показывает лучше. На старых купюрах 395 некоторые области вообще не светились никак, при этом, на этих же купюрах 365 хорошо показывал все знаки. Мне тоже 365 больше понравился.

Классификация

Приборы, работающие по принципу УФ ламп, принято классифицировать по ряду признаков:

• принцип работы: открытая система, закрытая;
• способ получения УФ излучения: давление высокое или низкое;
• образование озона: озоновые и безозоновые;
• тип установки: стационарная, мобильная;
• метод установки: настенная, напольная, настольная;
• мощность;
• состав излучения;
• габариты;
• срок службы.

Лампы открытого типа применимы в обработке комнат от бактерий — кварцевании. Для безопасного использования необходимо соблюдать определенные правила. Главное из них – отсутствие людей в помещении со включенным источником излучения.

Применение закрытой системы не требует удаления людей из радиуса действия. Воздух проходит через камеру, где очищается.

Подбирают ультрафиолетовые лампы, учитывая тип стекла, состав спектра излучения, мощность. Продолжительность эксплуатации также зависит от производителя. Лучшими считаются лампы, изготовленные в Нидерландах (Филипс), Германии (Осрам), Америки (Дженерал Электрик).

Поехали

По инструкции от смолы — отвердителем для нее является УФ свет длиной волны 400-405нм. Проверенным решением было бы купить к принтеру, его фирменную сушилку, но цена совсем не понятная — при бюджете принтера в 32 тысячи рублей, платить еще 23 за коробку со светодиодами какое то барство.

Решение — сколхозить лампу своими руками из доступных компонентов. Были закуплены:

1. UV 3W LED Unit — 19 штук по 68 рублей (куплены в офлайне в родном городе, видимо вот эти с Али)
2. Драйвер LED стабилизированный по току 600ма при 22-38 вольтах (спойлер: сразу сдох и был заменен вот на этот) — 450р
3. Настольный светильник ЭРА NL-202 черный — качество ниже плинтуса, но для корча пойдет — 1299р
4. Радиатор в Чип и Дип — 170р
5. Термоклей — 190р
6. 2 метра огнеупорного кабеля — 60р

Так как лампа у нас имеет форму лодочки правим под нее радиатор:

Разбираем саму лампу и выкидываем все кишки:

Первый вариант расстановки светодиодов: 9 штук в последовательное включение — итого потребление 32,4 вольта 600ма.

Заготавливаем перемычки:

Обезжириваем радиатор:

Наносим клей:

Сверлим готовый радиатор с приклеенными юнитами — будем использовать оставшиеся штатные дырки для саморезов:

Лудим контакты:

Спаиваем все последовательно:

Готово: примеряем драйвер, который входит аккурат в штатное место электроники лампы

Как сделать ультрафиолетовую лампу для дома своими руками

Способ 1: как сделать ультрафиолет

Из подручных материалов можно сделать устройство со свечением, напоминающим ультрафиолетовый свет. Понадобятся материалы: фонарь на светодиодах, фиолетовый и синий маркеры, ножницы, прозрачный скотч.

1. Вырезаем кусочек скотча такого же размера как защитное стекло фонарика.
2. Приклеиваем его поверх стекла.
3. Закрашиваем скотч в том месте, где проходит луч света синим цветом.
4. Вырезаем еще один кусочек скотча.
5. Наклеиваем поверх закрашенного.
6. Теперь закрашиваем его фиолетовым цветом.
7. Наклеиваем, закрашивая по очереди маркерами еще пару слоев.
8. Сверху наклеим ленту, не закрашивая ее.

В итоге мы изготовили светофильтр, свет которого очень похож на ультрафиолетовое излучение. Те же манипуляции можно провести с фонариком на смартфоне.

Самое простое световое приспособление, это фонарик. Как сделать ультрафиолетовый фонарик в домашних условиях расскажем подробно. Необходимые материалы: обычный фонарик на светодиодах; ультрафиолетовые диоды.

Возьмем обычный фонарик с 6 светодиодами

Важно, чтобы фонарик разбирался и собирался.
Приобретем 6 уф диодов аналогичных тем, что стояли изначально в фонарике.
Вынимаем защитное стекло и выпаиваем из устройства светодиоды, последовательно выпаивая всю цепочку.
На их место, впаиваем УФ-диоды в той же последовательности как и выпаивали.
Соберем все элементы фонарика.

Способ 3: как сделать ультрафиолетовую лампу

Для изготовления лампы в домашних условиях необходима дуговая ртутная лампочка мощность от 125 ватт, тряпка, молоток, поджигающий дроссель, патрон для цоколя, основание для лампы (термостойкий пластик или фанера).

1. Берем лампочку, оборачиваем тканью.
2. Молотком аккуратно раскалываем колбу так, чтобы не повредить трубку внутри. Разбивая колбу, вы высвобождаете пары ртути, находящиеся в лампе. Поэтому лучше осуществлять манипуляции в хорошо проветриваемом помещении или на улице.
3. Достаем цоколь с трубкой. Осколки ртутной лампы не утилизируйте в обычный мусор, а сдайте в специальный центр по утилизации ртути или в центр гигиены.
4. Бережно извлекаем стеклянную трубку из цоколя – это основа нашей ультрафиолетовой лампы.
5. Протираем трубку спиртом или растворителем.
6. Надеваем на трубку защитную сетку от старой лампы.
7. Берем основу и закрепляем на ней дроссель.
8. Устанавливаем патрон: выход катода подключаем к третьему разъёму, выход анода к первому.

Присоединяем электрические провода для питания.

Подсоединяем трубку патрону. Подключаем к электросети.

Мы получаем лампу для кварцевания. При использовании необходимо соблюдать ряд правил: не включать, если в помещении люди или животные; после кварцевания хорошо проветрить помещение.

Инструкция как сделать УФ фонарь своими руками

С помощью подробной инструкции, каждый желающий может собрать ультрафиолетовый фонарь своими руками.

Делаем ультрафиолетовый фонарик из телефона

Даже из обычного мобильного телефона можно сделать УФ-фонарик. Потребуется прозрачный скотч и фиолетовый фломастер.

Небольшой кусочек скотча приклеить на вспышку камеры телефона, закрасить маркером.

Повторить эту процедуру еще два раза, после чего ультрафиолетовый фонарик будет готов к использованию.

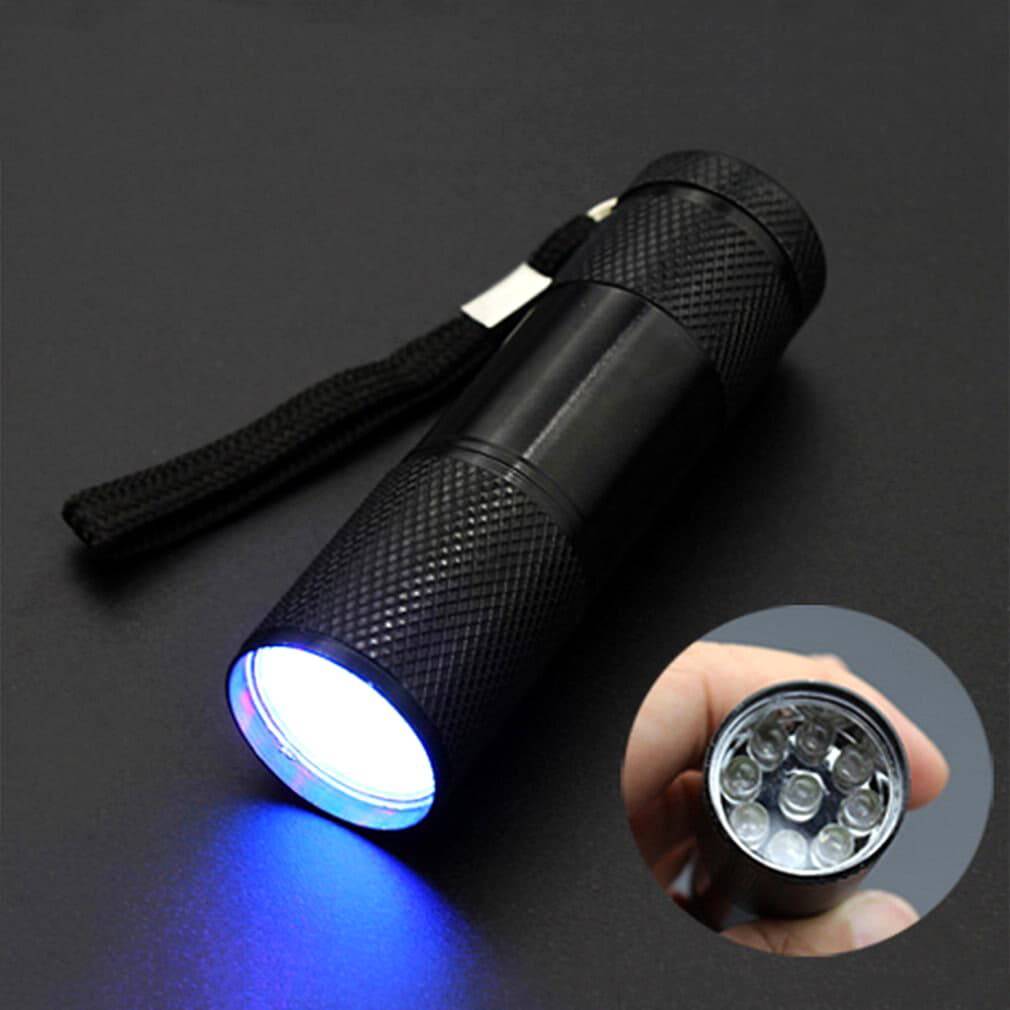

Как переделать обычный фонарик в ультрафиолетовый

Потребуется фонарь на светодиодах, который светит белым светом. В магазине найти UV светодиод 365 HM и установить его вместо белого. Вот так можно очень просто превратить обычный фонарик в ультрафиолетовый.

Вот что необходимо сделать:

• Взять разборный фонарик с шестью белыми светодиодами.
• Приобрести в магазине такие же шесть светодиодов, но только с УФ-свечением.
• Защитное стекло извлечь.
• Аккуратно отпаять светодиоды.
• На место прежних светодиодов установить ультрафиолетовые диоды.
• Собрать фонарик.

Можно попытаться создать светофильтр, который по свечению достаточно схож с ультрафиолетовым. Целлофановый пакет или пленку, натянуть на обычный светодиодный фонарь и закрасить фиолетовым маркером. Затем повторить эти же действия.

Также можно попытаться сделать в домашних условиях настоящую ультрафиолетовую лампу. Для этого нужно подготовить ртутную лампу, мощностью не менее 125 Вт.

Еще потребуется поджигающий дроссель, патрон для цоколя, тряпка, молоток фанеру или пластик (используется для основы).

Теперь нужно выполнить следующие действия:

Лампу обернуть плотным материалом. С помощью молотка аккуратно разбить верхнюю стеклянную оболочку

Важно при этом не разбить внутреннюю трубку. Внутри содержится ртуть, поэтому необходимо проводить все манипуляции на улице

Цоколь с трубкой вытащить, очистить от осколков.

• Все осколки необходимо правильно утилизировать, так как в них содержится ртуть.
• Стеклянную трубку нужно вытащить из цоколя. Именно она и станет основой самодельной лампы.
• Трубку необходимо тщательно протереть спиртом. Для этого можно использовать чистую ткань или ватный диск.
• На трубку надеть защиту от любой старой лампы.
• На основе (термостойкий пластик) закрепить поджигающий дроссель и установить патрон.

Остается только подсоединить провода для подключения к сети, и подсоединить трубку к патрону.

Быстро и медленно

После прекращения возбуждения люминесценция затухает. Если это происходит быстро, то процесс относят к флюоресценции (от названия минерала флюорита, у которого было обнаружено это явление), а если свечение продолжается длительное время — то к фосфоресценции. Флюоресценцию под действием света (видимого и УФ) можно часто наблюдать в быту — светятся красители маркеров, покрытие дорожных знаков и ткани спецодежды. Именно флюоресценция отвечает за то, что свежевыстиранная белая рубашка кажется на ярком солнечном свету «белее белого». И эффект этот не психологический. Просто стиральные порошки содержат специальные вещества, оптические отбеливатели, которые под действием ультрафиолета излучают видимый свет (обычно в сине-фиолетовой области). Этим объясняется и тот факт, что белая одежда светится под действием УФ-ламп в дискотеках. Медленно затухающая люминесценция (фосфоресценция) также весьма распространена в быту — вспомните циферблаты часов и стрелки других приборов (а также экраны старых осциллографов).
