Инструкция по установке и подключению биксенона в автомобиле

Правила подбора ксеноновых ламп

В первую очередь, выбирать лампы надо по проверенному производителю. На рынке РФ хорошую репутацию имеют фирмы:

• Osram;
• Sho-Me;
• Philips;
• Silverstar;
• ClearLight;
• другие отечественные и зарубежные производители.

Но даже в линейке ламп одного производителя имеются изделия с разными техническими характеристиками. Прежде, чем самостоятельно установить биксенон или ксенон, надо сделать осознанный выбор по этим параметрам.

По совместимости цоколя

Ксеноновые лампы выпускаются с тремя сериями цоколей – H, D, HB. Данные о применении и назначении ламп внутри серии сведены в таблицу.

Серия	Цоколь	Применение
H	H1	Дальний, ближний свет, противотуманные фары (ПТФ)
H3	ПТФ, редко дальний свет
H4	Биксеноновые лампы для ближнего и дальнего режимов освещения
H7	Ближний свет
H8	ПТФ, встречается редко
H9	Дальний свет, встречается редко, большей частью в немецких авто
H10	Встречается крайне редко
H11	ПТФ у автомобилей японского производства
H27	ПТФ у автомобилей корейского производства
D	D1S	Ближний свет. Встроенный блок розжига.
D1R	Ближний свет. Имеет антипаразитное напыление.
D2C	Ближний свет. Для установки в линзованную фару.
D2R	Ближний свет.
D4S	Ближний свет. Устанавливается в линзованую фару автомобилей Toyota и Lexus.
HB	HB2 (9004)	Встречается крайне редко
HB3(9005)	Дальний свет, реже – ПТФ.
HB4 (9006)	ПТФ
HB5(9007)	Встречается крайне редко

Различные виды цоколей.

Цоколь H4 самый массовый, он наиболее распространен. Лампы с цоколем H1 самые универсальные. Подбор светоизлучающего элемента по этому конструктиву прост – если нет желания возиться с переделкой, надо покупать лампы с тем цоколем, что стоял раньше. Типоразмер Н4, кстати, очень распространен у галогенок, поэтому установка газоразрядных ламп взамен штатных в большинстве случаев не составляет труда.

По температуре свечения и потребляемой мощности

Надо сразу оговориться, что термин «цветовая температура» (ЦТ) к реальной температуре, которую можно измерить термометром, не относится. На самом деле, температура плавления, например, стали составляет около 1500 К, вольфрама – 3500 К. Трудно представить, из какого материала надо изготовить светильник, выдерживающий нагрев до 5000..7000 К. На самом деле, если не вдаваться глубоко в физические явления, цветовая температура лишь характеризует спектр излучения источника белого света, или его оттенок.

Спектр излучения чистого ксенона имеет цветовую температуру около 6200 К, что означает смещение в синюю часть. Этот параметр не очень комфортен для человеческого глаза. Наибольшую чувствительность сетчатка органа зрения имеет к свету, чей спектр соответствует около 4600 К. Поэтому лучшими по эффективности считаются лампы именно с такой цветовой температурой. Спектр излучения смещают в сторону желтой части с помощью добавок в ксенон различных примесей (включая пары ртути). Также на ЦТ несколько влияет окрас колбы лампы.

Неплохие результаты также дают лампы с большим смещением в желтую область, в район цветовой температуры около 3500 К. Смещение спектра излучения в синюю область (ЦТ 5500 К и выше) дает неплохой декоративный эффект, но как осветительный прибор такая лампа работает хуже. Уменьшается восприятие очертаний предметов и ухудшается цветовосприятие.

Оттенок свечения ламп с разной цветовой температурой.

Если говорить о мощности, то выбор у автомобилистов небольшой. Выпускаются лампы на 35 или 55 ватт. Первого варианта хватает на все случаи жизни. Увеличивать мощность практического смысла нет – усиленное световое излучение утомляет глаза водителя, создавая слишком резкие тени. Да и вероятность ослепления встречных водителей увеличивается.

Что такое несовершенство фары ВАЗ 2110

Поток светло-желтых лучей, излучающих обычные ближние и дальние огни, во многих отношениях заслуживает многогранной критики. Довольно часто вы можете встретить водителя «десятков», который утверждает, что невозможно регулировать направление луча, как правило, даже в условиях скамьи.

Стоит отметить, что фары для ВАЗ 2110 были изготовлены двумя компаниями

:Босх и Киржач . Первые демонстрируют немного лучшее освещение, хотя и не идеальный. Русский блок имеет линзу в своем составе, луч которой слишком узкий. В этом случае рекомендуется использовать PTF, чтобы немного улучшить ситуацию.

Читайте:

Установив в осветительных элементах «Bosch» хорошие галогенные лампы, вы можете попытаться достичь приемлемого уровня освещения. Дефекты Киржача не могут зафиксировать даже верхний галоген

. Это объясняется:

• плохое уплотнение фары, в результате чего внутренняя часть объектива загрязнена (потеряла эффективность до 40%),
• неработающая оптическая конструкция (фокусное расстояние достаточно велико)
• нет омывателя фар.

Установка на автомобиль своими руками

С биксеноном разобрались, попробуем установить его на свой автомобиль вместо штатной галогенки H4. Для апгрейда фар нам понадобятся:

1. 2 биксенона H4.
2. 2 блока розжига для биксенона.
3. 2 штыревых колодки H4.
4. 2 диода или автомобильных пятиконтактных реле (зависит от выбранной схемы).

Диоды должны выдерживать обратное напряжение не ниже 25 В и ток не менее 10 А. Подойдут, к примеру, 10A10, 1N4007, 1N5408, IN5822. Реле должны иметь группу контактов на переключение. Подойдет, к примеру, такое:

Автомобильное реле с одной переключающей группой контактов

Монтаж

Прежде всего лампу биксенон нужно установить в фару. Здесь нет ничего сложного, ведь она по размеру посадочного места и ключам тоже H4. Вынимаем галогенную, вставляем биксенон. Но тут есть несколько нюансов, которые необходимо учесть:

Как правильно установить ксенон самостоятельно — пошаговая инструкция

• убеждаемся, что установленная лампа не касается внутренних элементов фары, поскольку размеры ксеноновых ламп все же больше галогенных плюс экран;
• если в фаре на стекле есть штатный колпак-отражатель, то на биксеноне этот колпак нужно снять (он съемный). На фото ниже я пометил его стрелкой.

Колпачок-отражатель на биксеноне легко снимается Закрепляем блок розжига в непосредственной близости от лампы с таким расчетом, чтобы проводов хватило для их соединения. Практически все блоки розжига герметичны, так что можно выбрать любое удобное место. На этом монтаж можно считать законченным, осталось правильно подключить биксенон.

С диодом

Схема довольно простая, и ее сможет собрать практически каждый, имеющий базовые знания электрики.

Схема включения биксенона через диод

Таких схем, конечно, придется собрать две – по одной на каждую фару. После того как схема собрана, внимательно все проверяем и подключаем штыревую колодку к штатной бортовой, которую сняли с галогенной лампы.

С электромагнитным реле

Эта схема чуть сложнее, вместо диода лампа подключается через реле. Собрать ее сможет тот, кто умеет держать в руках паяльник и читать схемы. В общем, автолюбитель-радиотехник (можно начинающий). Тем не менее я рекомендовал бы ее – она и надежнее, и «правильнее».

Схема включения биксенона через электромагнитное реле

Как и в предыдущем случае, после сборки схемы штыревую часть разъема вставляем в штатное гнездо питания галогенной лампы, которую мы сняли.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуВажно! Вся дополнительная проводка для биксенона должна быть выполнена специальным износостойким автомобильным проводом с усиленной изоляцией и диаметром жилы не менее 1 мм

Обзор хороших моделей

А теперь отправимся по магазинам и посмотрим на ассортимент

Будем обращать внимание пусть не на лучшие, но на довольно интересные модели ламп биксенона

STARVISION H4 HI/LOW

Не самая лучшая корейская модель с ресурсом в 1 000 часов, но ее преимущество в цене – 400 руб. за комплект. Такие лампы биксенон вполне по карману практически каждому. Еще одно преимущество этих изделий – низкий уровень брака, не превышающий 1-2%. Как заявляет производитель, создаваемый этой лампой световой поток по направлению и форме соответствует потоку галогенной. То есть при замене одной на другую светотеневая граница не изменится.

 Лампа биксенон STARVISION H4 HI/LOW

Отсутствие дрожания дальнего света в этой модели биксенона обеспечивается постоянным магнитом, который после срабатывания электромагнита надежно фиксирует лампу во втянутом положении.

H4 4300k PROLUMEN HI/LOW

Этот биксенон дороже (1300 руб.), но имеет вдвое больший ресурс работы – 2 000 часов. Основная особенность – пластиковый корпус, который практически не нагревается в отличие от металлического. Устройства выпускаются с цветовыми температурами 8000K, 6000K и 4300K. Специальная конструкция корпуса обеспечивает увеличенную ударо- и вибропрочность биксенона.

 Биксенон H4 4300k PROLUMEN HI/LOW

Contrast FAVORIT

Готовый комплект для установки биксенона вместо галогена. В каждой лампе установлена колба Philips, что обеспечивает ей довольно большой ресурс – до 3 000 часов – и увеличенный до 18 месяцев гарантийный срок. Основная особенность колбы – точная соосность электродов, вследствие чего они меньше испаряются и лучше держат дугу. Такую технологию используют только производители дорогих и качественных ламп.

Комплект биксенон Contrast FAVORIT

Дополнительно качество изделия гарантирует компания С`N`B, которая детально контролирует весь производственный процесс. Правда, стоимость комплекта довольно высока – 4 100 руб.

H4 5000k 35W UKC

Полный и качественный комплект для установки биксенонового света взамен галогенного H4. В комплекте с лампами идут блоки розжига, реле, разъемы, монтажные провода в гофрированной трубке и подробная инструкция по установке. Ничего не нужно докупать. Бренд товара – UKC. Мощность каждой лампы – 35 Вт, цветовая температура 5 000 К.  Отличается комплект относительно невысокой стоимостью – 1 800 руб.

 Комплект биксенон H4 5000k 35W UKC

Особенности выбора

Отличительные особенности обычных линз и билинз:

1. Обычные линзы независимо от типа устанавливают исключительно как фары ближнего света или как фары дальнего.
2. Установка и биксеноновых линз в фары, а также бигалогенных позволяет корректировать свечение ближнего и дальнего света посредством одной фары.
3. Обычная ксеноновая линза в фаре дальнего света способна слепить «своего» водителя, не говоря об автомобилях, движущихся навстречу.

Правила использования:

1. Установка линзованных фар возможна на автомобилях иностранного и отечественного производства, оснащенных системами регулировки фар.
2. Поток света должен быть правильно направлен и строго сфокусирован во избежание ослепления встречных водителей.
3. Необходимо соблюдать максимальную чистоту линзы, чтобы избежать нежелательных оптических эффектов, например, слепящих пятен перед машиной. В комплекте с новыми линзами стоит приобрести соответствующие омыватели.

При установке линз в фары необходимо сделать правильный выбор

Законно ли использование биксенона в РФ: ГОСТы и требования КоАП

Необходимо ориентироваться на документ «Об использовании ксеноновых фар». Он сформулирован Департаментом обеспечения безопасности МВД РФ от 20.02.2010 года. В соответствии с ним, на автомашины разрешено установить головной свет со следующими обозначениями дальности:

ГОСТ Р 41.112–2005 (лампы прямого накала):

• С — ближний;
• R — дальний;
• CR — фары, работающие одновременно в двух режимах;

• ГОСТ Р 41.112–2205 (лампы галогенового типа):
• HC — ближний;
• HR — дальний;HCR — ближний и дальний;
• ГОСТ Р 41.98–99 (ксенон):
• DC — ближний;
• DR — дальний;
• DCR — двухрежимный свет.

Если возникла необходимость заменить обычные ламп накаливания или галогенные на ксенон, стоит внимательно ознакомиться с государственными стандартами. Так можно избежать немалого штрафа. Аналогичным образом обстоит дело с ПТФ (противотуманными фарами). Наличие этих осветительных приборов не обязательно. На противотуманки распространяются те же требования, что и на стандартные головные.

За некорректно установленный ксенон в худших случаях можно попрощаться с правами на полгода

При монтаже в не предназначенные для этого фары ксенона или биксенона возникает ответственность, регламентируемая ч. 3 ст. №12.5 КоАП. Если работники ГИБДД установят факт использования подобного оборудования, возможно изъятие водительского удостоверения на срок от 6–12 месяцев. Сами лампы будут конфискованы, но какой-либо штраф отсутствует.

Стандартные схемы подключения

Допустим, фара с биксеноновым модулем уже смонтирована. Затем, после подключения, её настраивают регулировочными винтами. А пока рассмотрим, как выглядят схемы, рекомендуемые изготовителем и актуальные для биксенона.

Контакты съёмной колодки

Колодка, предназначенная для ламп H4, оснащается тремя контактами. Один из них – это «масса». Шнур, идущий к контакту массы, всегда будет в чёрной изоляции.

Возможно, у владельца есть два блока розжига и одно 5-контактное реле. Тогда подключение можно выполнить, реализуя простую схему:

Схема с одним общим реле

Как видите, из двух разъёмов H4 здесь используется только один. Другой нужно заизолировать.

Изготовитель чаще предлагает в комплекте не только блок розжига, но и модуль управления. Фары тогда подключают по следующей схеме:

Схема с раздельными блоками управления

С каждой линии, питающей габариты, блок может считывать дополнительные данные. Впрочем, подключение этих линий выполнять не обязательно.

Проводя монтаж, придерживайтесь советов:

1. Мощный предохранитель (30 А), показанный на большинстве схем, устанавливать не придётся – он есть в штатной проводке. Просто, подключайтесь к той линии, которая питает фары, а не дополнительные аксессуары;
2. Высоковольтные провода, которые идут от блока розжига к фаре, не должны касаться металлических поверхностей. Ещё эти провода нельзя сгибать в петлю – используйте S-образную укладку;
3. Добившись того, что фары включаются, обязательно проведите настройку юстировочными винтами.

Эксплуатировать авто без корректора света фар сегодня запрещено законом. В большей степени это относится к «ксеноновым» источникам света. Делайте выводы.

2 Выбор ксенона – советы специалистов

Почти все современные наборы рассматриваемого освещения состоят из блоков розжига, непосредственно ламп, а также элементов крепления и проводки. Выбирать такие комплекты следует с учетом нескольких важных факторов. На ксеноновых лампах всегда указывается их цветовая температура (под таковой понимают цвет и яркость света, которые они выдают). Она варьируется в пределах 3000–12000К. Профессионалы говорят, что для автомобильной оптики лучшими вариантами являются лампы с цветовой температурой от 4200 до 5000К.

Одна из ксеноновых ламп для авто

Фары с 4300К освещают дорогу белым цветом, который имеет немного желтоватый оттенок. Такие лампы хороши для движения по мокрому асфальту. Их желательно монтировать в главные фонари автомобиля и в противотуманки. Глаз человека лучше всего воспринимает свет, который обеспечивают лампы с цветовой температурой 5000К. Но отечественные автолюбители в большинстве своем отдают предпочтение источникам с 6000К. По мощности такие лампы менее сильны (у них меньше уровень светоотдачи), нежели предыдущие. Но их немного голубоватый оттенок нравится многим водителям.

Блок розжига обеспечивает ксеноновым лампам требуемое для их работы напряжение. Этот элемент должен быть качественным и надежным в эксплуатации. Только такой блок сможет гарантировать эффективное и длительное использование ксенона. Блоки розжига могут иметь разную начинку. Чем больше в них инновационных и сложных деталей, тем лучше они функционируют и контролируют большее число процессов. Не старайтесь покупать самые дорогие ксеноновые комплекты. Для вашего авто многие функции их блоков розжига могут не понадобиться. Например, если на вашей ласточке нет модуля регулировки напряжения ламп, не нужно устанавливать на него ксенон с обманками. Толку от этого не будет. Вы лишь потратите впустую свои деньги.

Также не нужно приобретать дорогостоящие тонкие блоки (слим-изделия) в случаях, когда в вашем автомобиле в подкапотном пространстве имеется много свободного места. В подобной ситуации намного разумнее купить обычные конструкции розжига. Свою работу они станут выполнять не хуже разрекламированных и модных слим-блоков. Далее мы подробно расскажем, как осуществляется установка ксенона своими руками. Но прежде дадим еще одну важную рекомендацию.

Как отрегулировать ксеноновые фары своими руками?

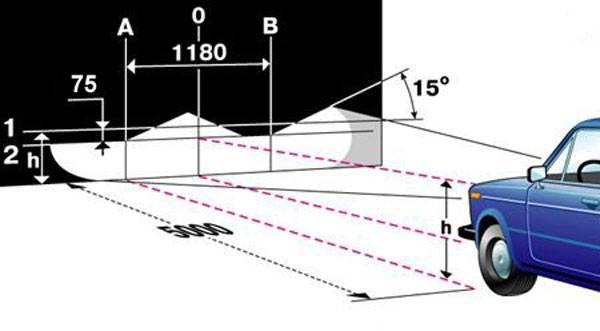

После установки ксеноновых фар их надо отрегулировать. Тогда яркий свет газоразрядных ламп не будет создавать дискомфорт другим водителям и обеспечит наилучшее освещение дороги. Для регулировки положения фар надо:

Фары считаются отрегулированными правильно, если верхние границы пятен света совпадают с нижней линией, а излом светового пучка происходит там, где проходит вертикальная линия (А или В).

Примерно так же выполняется регулировка противотуманных фар:

Нужно добиться, чтобы верхние края световых пятен совпадали с нижней линией. При таком положении противотуманные фонари смогут хорошо освещать обочины, но при этом не будут ослеплять других водителей.

Для чего нужны линзы в автомобильной оптике

Для автовладельцев не является секретом факт, что штатное освещение довольно часто не справляется с поставленной задачей, фары святят тускло, а световой пучок рассеивается и больше ослепляет встречные машины, чем светит на дорогу. Особенно непросто освещать путь при вхождении в повороты, в линзах же свет собран в пучок, он более направлен.

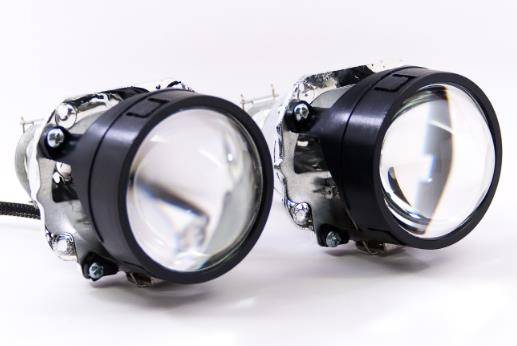

Линзованная фара представляет собой отдельный круглый фонарь в виде колбы, она имеет собственный корпус, отражатель и непосредственно саму линзу. Такая конструкция встраивается в штатную фару, нередко оптика оснащается автоматическим корректором. Но линзы с завода редко используются вместе с галогеновыми лампами, стандартные лампочки выделяют много тепла, из-за этого линзовые колбы сильно нагреваются и деформируются.

Виды ксенона

От такого параметра, как температура, зависит какой яркости и цветового оттенка будет лампа. Цветовая гамма ксенона варьируется от жёлтого до фиолетового оттенков. Температура измеряется в градусах Кельвина. Более насыщенные цвета редко используют автолюбители, чаще всего устанавливают ксенон белого цвета, он больше похож на дневное освещение. Жёлтый цвет фар будет при отметке в 4050 К. А белый цвет равен значению в 5000 К. Голубой оттенок получается при 6000 К, а фиолетовый – при 18000 К.

Также ксеноновые лампы бывают различными по размерам. Чтобы правильно подобрать лампу нужного для фары размера, следует взять старую для сравнения. Долговечность осветительных элементов довольно высока, поэтому замена ксеноновых ламп будет производиться очень редко.

Также каждому автолюбителю необходимо знать, что существует в продаже псевдоксенон. Он к ксеноновым лампам не имеет никакого отношения. Это обычные галогенные лампы, подкрашенные в голубой цвет с более высокой мощностью. Так что при покупке ксенона нужно быть очень внимательным.

Виды линз

Все линзовые фары можно разделить на 4 группы:

• моногалогенные (или просто галогенные);
• бигалогенные;
• моноксеноновые (ксеноновые);
• биксеноновые.

В первую очередь следует понять, чем обычные линзы отличаются от билинз. Дело в том, что обычные линзы, вне зависимости от их типа, можно установить либо в качестве фары ближнего, либо в качестве дальнего света. При этом установка моноксеноновых линз в качестве дальних огней даёт очень неудобное освещение, которое слепит даже самого водителя. А вот с помощью билинз есть возможность регулировать как ближний, так и дальний свет с помощью одной фары.

С помощью билинз можно регулировать как ближний, так и дальний свет

Что касается выбора между ксеноном и галогеном — его каждый делает самостоятельно, в соответствии со своим вкусом. Кто-то предпочитает более тёплый, кто-то более холодный свет. Принципиальных различий в качестве между ними нет, но помните, что установка неродного источника освещения в линзу крайне нежелательна. Различия в конструкции, размере отражателя и форме самой линзы, могут привести к некачественному освещению.

существуют различия между ксеноновыми и галогеновыми лампами

На что обращать внимание при покупке биксенона

Поскольку ксеноновые лампы производятся только на предприятиях, оснащённых высокотехнологичным и дорогостоящим специализированным оборудованием с применением сложных технологических циклов, даже полукустарное их производство, не говоря о кустарном, практически невозможно, и это сильно отражается на конечной стоимости оборудования.

Представленные на отечественном рынке ксеноновые/биксеноновые светотехнические автомобильные приборы можно условно разделить на две большие категории:

• продукцию известных брендов европейских, японских и североамериканских производителей (Hella, Phillips, Osram, Matshushita, AL, Koito), которая по определению не может стоить дёшево;
• изделию менее известных азиатских компаний (преимущественно китайских и малазийских), представляющих бюджетный класс устройств с соответствующим уровнем качества.

Штатно на автомобили в заводских условиях устанавливают преимущественно качественную ксеноновую оптику, характеризующуюся следующими свойствами:

• длительным сроком эксплуатации и соответствующими гарантийными обязательствами;
• наличием защиты от КЗ и обрывов электроцепи;
• коротким временем выхода на штатный режим работы (порядка 3-4 секунд).

Качество недорогих изделий намного хуже:

• ресурс работы в редких случаях превышает два года (средний показатель – 10-14 месяцев);
• отсутствие защиты электроцепи от скачков напряжения и коротких замыканий;
• возможно неполное соответствие блоков поджига фирменным лампочкам на уровне теххарактеристик, что дополнительно снижает ресурс изделий;
• время выхода на рабочий режим существенно выше – порядка 20 секунд (в некоторых случаях на разогрев может потребоваться до 150 секунд).

Разумеется, экономия в таких случаях выглядит весьма сомнительной.

Впрочем, очень многие автовладельцы руководствуются не столько доводами экономической целесообразности, сколько текущими финансовыми возможностями, отдавая предпочтение вариантам, входящим в более доступную ценовую категорию.

В любом случае следует принимать во внимание, насколько глобальными будут предстоящие изменения. Если предстоит простая замена штатных лампочек или блоков розжига, это даже при выборе дорогостоящего оборудования окажется вполне посильной задачей для большинства автовладельцев

А вот если потребуется установка ксенона «с нуля» — это качественно иной уровень расходов.

На что нужно обращать особое внимание?

Присмотритесь к обозначению цоколя биксеноновой лампы – обычно на нашем рынке представлены изделия с маркировкой h1/h4, которые подходят к большинству современных моделей авто. Но лучше не рисковать и обязательно изучить руководство пользователя, чтобы не ошибиться при выборе. Отметим, что иногда даже на одной машине левые/правые фары могут оснащаться разными цоколями. В качестве примера можно привести Audi A3, у которых оптика ближнего света оснащается цоколями типа h7, дальнего света – h1, противотуманок – h3.

В чем преимущества галогеновых ламп

Галогеновая лампа хоть и отличается меньшей освещенностью, но все-таки имеет ряд преимуществ перед ксеноновой:

в первую очередь осветительный прибор отличается более низкой стоимостью. Цена на ксеноновую лампу в среднем составляет более 1 000 рублей. Приобрести устройства можно и по менее высокой стоимости, но в этой ситуации качество лампы и срок ее использования производителем не гарантируется (например, китайский ксенон);

• галогеновые лампы можно установить самостоятельно, в то время как замена ксенона производится специалистами, так как требуется дополнительное подключение прибора;
• за установку галогеновых ламп не предусмотрено административной ответственности в виде лишения прав;
• средний срок использования лампы на основе галогена составляет 400 часов беспрерывной работы. Наиболее существенными недостатками галогена перед ксеноном является малая степень освещенности и налипание грязи на фару вследствие высокой нагреваемости внешней поверхности.

Установка

Что касается установки, то лампа почти полностью размещается внутри фары, снаружи остается только радиатор, который можно разместить поверх пыльника, если используется такой тип фар. При этом пыль и грязь из подкапотного пространства не будут попадать внутрь фары. Что касается винтов, идущих в комплекте, то по одному из них стоит вкрутить в верхнее отверстие на цоколе лампы. Таким способом производится регулировка светового пучка на дальнем свете. Поскольку ближний свет формируется за счет светодиода и собственного отражателя с линзой, то тут всё настроено и дополнительная корректировка в лампе не требуется. Однако при установке любых светодиодных ламп стоит заново настроить угол наклона отражателя фары. Т.к. обычно при установке светодиодных ламп линия стг немного сдвигается вверх. Конструкция лампа почти такая же, как и у прошлой модели, но каким-то образом здесь дополнительная настройка при помощи винта осуществляется значительно проще, либо может и вовсе не понадобится. У прошлых ламп, если винт не вкручивать, то светодиоды дальнего света светят куда-то вверх, здесь же такого не наблюдается.
