Установка розетки в бетонную стену

Виды подрозетников

На сегодняшний день материалом для изготовления подрозетников в большинстве случаев служит пластмасса (полипропилен). В сравнении с металлическими коробками, которые активно применялись при прокладке электропроводки домов старой постройки, новые модели обладают рядом существенных преимуществ. К главным из них относятся:

Стойкость к воздействию коррозии.
Удобство в эксплуатации.
Диэлектрические свойства.
Надежное удержание раздвижных лапок розетки.

Различают следующие типы подрозетников:

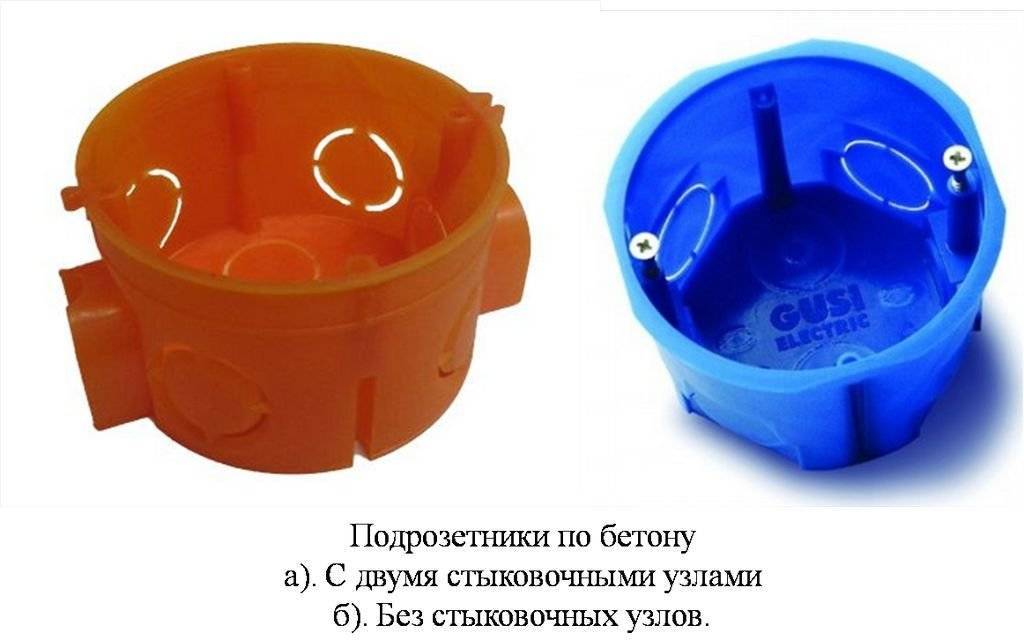

Подрозетники по бетону. Закрепляются в стене при помощи алебастра или гипсового раствора. Размеры таких изделий стандартны. Их внешний диаметр составляет 68 мм, межосевое расстояние – 71 мм, длина корпуса варьируется в пределах от 25 до 80 мм, при этом наиболее востребованными моделями являются подрозетники глубиной 40 или 45 мм. Такой размер отлично подходит для установки большинства розеток и выключателей, при этом существует возможность удобного расположения за рабочей частью устройства петли из провода, длина которого достаточна для выполнения работ по замене или ремонту розетки или выключателя.

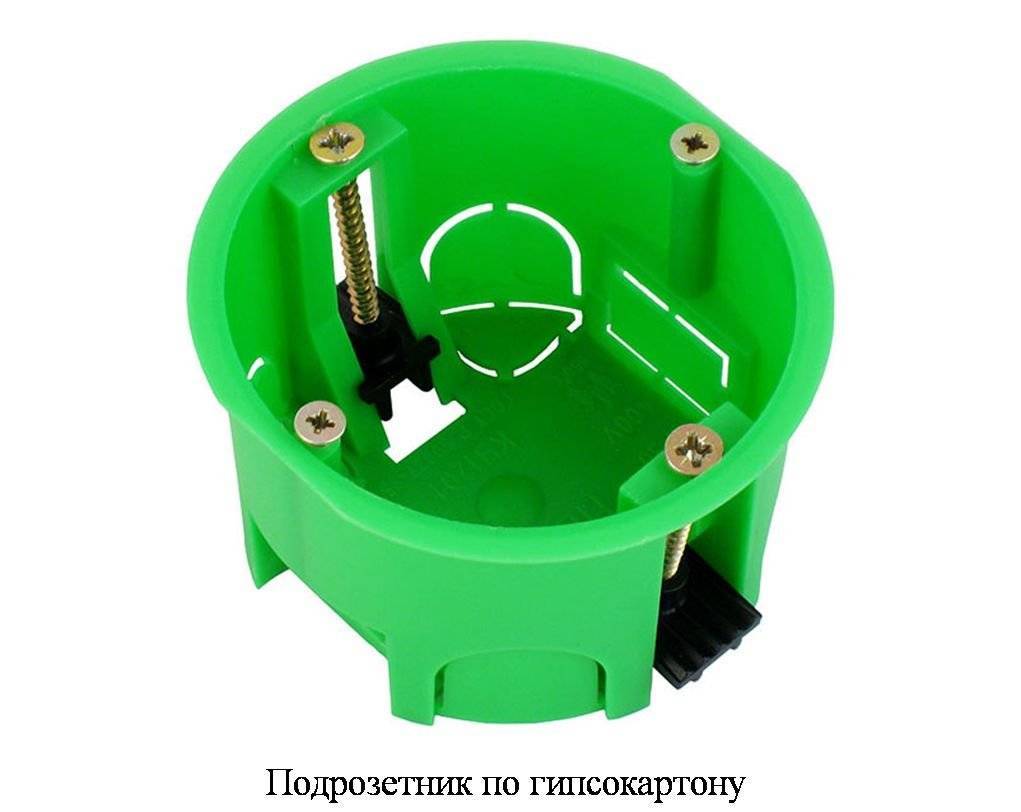

Подрозетники для гипсокартона. Для крепления таких изделий используются распорные лапки. При необходимости установки нескольких розеток или выключателей в гипсокартонной стене применяются специальные блоки, состоящие из необходимого количества подрозетников.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

панель с нужным количеством точек питания;
планку декоративную;
кабель проводки нужным метражом — замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
провод для перемычек;
алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

строительный уровень или линейку;
карандаш;
перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
зубило, молоток;
электромонтажные инструменты;
шпатель;
тару для замешивания шпаклевки (гипса, алебастра).

Назначение и функции подрозетников

Конструктивно большинство подрозетников изготавливается в виде коробок или стаканов различной формы. Материалом служит прочный огнеупорный пластик, реже используется металл. Внешнюю сторону покрывают специальные выступы, обеспечивающие крепление и сцепление со стеной после высыхания раствора. Внутренние стенки, наоборот, отличаются гладкой поверхностью.

На корпусе в определенных местах установлены заглушки, закрывающие отверстия для подводки проводов. В процессе монтажа, когда выполняется установка розетки в подрозетник, они прорезаются или выдавливаются там, где это необходимо. В конструкцию также включены шурупы или саморезы, предназначенные для фиксации подрозетника и розетки. Среди электриков эти изделия называются еще монтажными или установочными коробками.

Основное предназначение подрозетников заключается в следующем:

Надежное удерживание розеток на своем месте за счет прочной фиксации в стене монтажной коробки, которую нужно вмазать в отверстие.
Обеспечение электробезопасности. Подрозетник в бетонную стену, а также из кирпича и гипсокартона, изготавливается из материалов, обладающих диэлектрическими свойствами. Электрический потенциал, образующийся на контактах розеток, уже не сможет свободно попасть на металлоконструкции в бетоне.
Защита установленных розеток от проникновения внутрь корпуса влаги, пыли и мелких посторонних предметов.
Противопожарная защита. Герметичное соединение огнеупорного корпуса установочных коробок предотвращает распространение горения от воспламенившейся розетки.
Правильно смонтированные скрытые коробки смотрятся аккуратно и эстетично. Расстояние верхнего края изделия выдерживается вровень с поверхностью стены. В дальнейшем и сами розетки встают на свое место ровно, без каких-либо перекосов.

Различия между старыми и новыми розетками

Установленные в стены выключатели крепятся по такому же принципу, но выпадают они гораздо реже. Причина проста – при включении и выключении усилие всегда прикладывается в направлении стены. В розетках все по другому – когда штекер в них вставляется, то усилие направлено в направлении к стене, а когда вынимается, то обратно.

В старых розетках эта проблема не стояла так остро, ведь они были рассчитаны на устройства с гораздо меньшим энергопотреблением. Это автоматически означало, отсутствие жестких требований к силе прижимания контактов – штепсели вставлялись и вынимались из розеток с гораздо меньшим усилием – с того времени и пошла привычка многих пользователей выдергивать вилку за шнур. Извлекать штепсель таким образом запрещено сейчас и не разрешалось раньше, но со старыми розетками запаса прочности хватало, поэтому зачастую на такие требования попросту не обращали внимания.

В современных розетках применяются подпружиненные контакты, которые очень плотно прижимаются к токоведущим частям штепселей. Даже установленная по всем правилам розетка будет понемногу расшатываться, поэтому рекомендуется в любом случае придерживать ее рукой при извлечении вилки.

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом с помощью индикаторной отвертки следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета)

Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке

Блок розеток подключается шлейфом или звездой. В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

Как установить подрозетник

Так называемые подрозетники принято относить к вспомогательным элементам системы электрических сетей, эксплуатируемых на большинстве объектов производственного и бытового назначения. Изделия этого класса используются для надёжного закрепления электрической фурнитуры в заранее подготовленных для этих целей нишах в стене. Более подробное ознакомление с технологией монтирования, позволит вам самостоятельно монтировать электрические изделия (розетки, в частности) в своей квартире.

Способы установки

Пример установки подрозетника

Известные способы подготовки углублений в стене, предназначенных для монтажа в них пластмассовых подрозетников, предполагают использование следующих приёмов:

Пробивка установочных отверстий в бетонных, кирпичных и газобетонных конструкциях с последующей фиксацией при помощи заранее приготовленного гипсового раствора;
Обустройство ниш в гипсокартонных, фанерных и СМЛ плитах с закреплением корпуса изделия при помощи специальных распорных лапок;
Использование монтажных площадок соответствующего размера, служащих основанием для закрепления выключателя или розетки (открытый монтаж в домах со стенами из древесных материалов).

Независимо от выбранного вами способа монтажа операции по обустройству посадочного места должны начинаться с разметки ниши под него.

Разметка и обустройство ниш в бетонных стенах

Процесс монтажа

Разметка мест крепления розеток (высота их расположения) должна выбираться с учётом требований технических нормативов по электрической безопасности (ПУЭ), а также особенностей расстановки мебели в квартире. Сама разметка сводится, как правило, к нанесению отметки на выбранной высоте и очерчиванию вокруг этой точки окружности соответствующего диаметра.

Подготовка установочных ниш в стенах из бетона или кирпича может производиться одним из следующих способов:

с помощью специального объёмного сверла (так называемой «коронки»), рабочий диаметр которой выбирается с учётом стандартного размера;
с использованием ударной дрели с победитовым сверлом или перфоратора;
с привлечением для подготовки отверстия «болгарки».

Коронка для сверления отверстия

С учётом того, что типовой подрозетник имеет диаметр 67 мм – вам следует подготовить коронку размером порядка 70 мм. После этого с помощью ударной дрели или перфоратора с закреплённой в патроне коронкой следует пробить в стене соответствующее отверстие.

Глубина подготавливаемого отверстия должна быть достаточной для того, чтобы пластмассовый корпус изделия был полностью утоплен в стене (с запасом около 4 мм).

Приём подготовки ниши методом сверления (с использованием перфоратора или ударной дрели) сводится к пробивке отверстий по диаметру разметки и к последующему скалыванию отдельных фрагментов материала стены посредством зубила.

Использование болгарки заметно сокращает время, затрачиваемое на подготовку ниши, но при этом вы получите наибольшее запыление помещения. При реализации этого способа размеченная площадка прорезается диском болгарки в разных направлениях, после чего материал стены выбивается зубилом до расчётной глубины.

Доработка отверстия и монтаж

Бурение отверстия для подрозетника

После того как ниша подготовлена – убедитесь в том, что пластмассовый корпус изделия размещается в ней без каких-либо затруднений.

Вслед за этим электрический кабель, подводящий питание к розетке, заводится в имеющееся на задней стенке отверстие, а его корпус вставляется в нишу до упора.

На заключительном этапе монтажных работ устанавливаемый подрозетник фиксируется в отверстии при помощи заранее подготовленного гипсового раствора. После полного высыхания последнего корпус готового изделия очищается от остатков гипса и тщательно протирается ветошью.

Монтаж на гипсокартонных и деревянных стенах

Подрозетники для гипсокартона

Перед тем как закрепить подрозетник на стене из гипсокартона, например, вам следует подготовить в материале отверстие по размеру корпуса устанавливаемого изделия, а затем зафиксировать его с помощью специальных распорных лапок.

При монтаже в частном загородном доме в качестве подрозетника используется специально подготовленная пластина из текстолита или толстой многослойной фанеры, габариты которой должны соответствовать размерам устанавливаемого изделия (немного превышать их). Подобный способ монтажа используется, как правило, при открытой прокладке электропроводки в строениях, стены которых изготовлены из бруса или других древесных материалов.

Проделывание отверстий

Отверстия в стене создаются тремя способами:

· При помощи болгарки или угловой шлифмашины.

· Ударной дрелью, перфоратором или победитовым сверлом.

· Специальными коронками для работы по бетону. Они помогут и тем, кому интересна установка тройной розетки.

Первый вариант (коронка по бетону)

Размеры самого сверла должны быть большими по сравнению с габаритами подрозетника для монтажа.

Порядок работ имеет такое описание:

1. Сверло приставляют к заданной точке.

2. Начало погружения коронки внутрь материала.

3. Остатки бетона после завершения пропила выдалбливают.

4. Для такого этапа незаменимые помощники – молоток с зубилом.

Монтаж в высокопрочном бетоне с арматурой

У владельцев помещений часто возникает вопрос — как установить подрозетники в бетонную стену, армированную стальными прутьями. Затем производится разметка поверхности, по контуру подрозетника сверлятся отверстия буром, дополнительный канала отмечает центр установки коробки. Затем в перфоратор устанавливается алмазная коронка, которой высверливается отверстие канала.

Если на пути инструмента попадается стальная арматура, то возможно перерезать элемент коронкой. Для этого перфоратор переводится в режим безударной работы, алмазные рабочие кромки срежут арматуру, выполненную из мягкой стали.

Скрытый вариант

Наиболее подходящий способ монтажа для жилых помещений. Для данного способа требуются штробы и готовые для установки розеток – подрозетники.

Для начала берётся электрическая розетка и от неё откручивается декоративная накладка, чтобы в руках была лишь колодка. Оголённые на 1 см провода крепятся к сердцевине путём затягивания шурупов. Каждый провод должен зайти в своё гнездо. Фаза к фазе, ноль к нолю. После этого нужно вставить розетку в подрозетник, выровнять по уровню и затянуть на шурупы. После этого прикручивается декоративная панель.

Есть два варианта крепления колодки в подрозетнике.

С помощью специальных лапок. На колодке есть да винта с разных краёв. Когда колодка внутри эти винты затягиваются и подтягивают лапы, которые распирают колодку внутри и крепко фиксируют.
При помощи шурупов. С краю подрозетника имеются выемки для вкручивания шурупов. Когда колодка вставлена в подрозетник, то шурупы просто прикручивают её к коробке.

Этап подготовки

Перед тем как начать установку розеток в бетон, нужно определиться с местом установки, а также заготовить инструмент и материалы, которые будут нужны во время работ. При установке розеток в жилых помещениях стоит помнить два основных фактора:

Монтаж розеток в жилых комнатах (зал, спальня) осуществляется на расстоянии 30–40 см от пола.
При монтаже в других комнатах (кухня, ванная) стоит опираться лишь на личные предпочтения. То есть, где будет удобно и практично, там и ставить.

Во время укладки электрической проводки нужно помнить про некоторые правила:

Монтаж проводов осуществляется на дистанции около 15–20 см от потолка.
Кладка провода осуществляется только в горизонтальном или же вертикальном положении. Ни в коем случае недопустима кладка по диагонали или как-либо еще.
Канавка для укладки провода (штроба) должна находиться на расстоянии не менее 35 сантиметров от трубы газопровода.

Перед началом работы нужно подготовить рабочее место, а также инструмент, который пригодится во время монтажа.

Маркер, мелок, карандаш или что-либо чтобы начертить отверстие под розетку в бетоне.
Линейка любого размера.
Уровень любой разновидности, который пригодится для установки нескольких розеток в одном месте.
Дрель с установленной коронкой для бетонных поверхностей. Если отсутствует специальная коронка, можно применить просто сверло. В некоторых случаях при определенных навыках применяют болгарку

Важно помнить, что сверло или коронка могут сильно греться во время работы и его нужно регулярно остуживать.
Молоток с зубилом. Данный инструмент необходим для придания штробе правильной формы.
Подрозетник

Данный предмет является каркасом, который придает креплению большей жесткости.
Замазка любого вида, к примеру, гипс или цемент. Также понадобится шпатель, который будет помещен в подрозетник.
Стандартный набор инструментов: нож или резак, отвертка с плоским и крестовым сечением, плоскогубцы (пассатижи).

После усвоения некоторых правил и подготовки инструмента приступаем к дальнейшему шагу.

Основные виды подрозетников

Розетка надежно фиксируется благодаря наличию подрозетника, современные виды позволяют заменять их в любой момент, если появиться желание сменить модель на более подходящий по стилю комнаты, или при его повреждении. Подрозетник можно назвать коробкой для розетки.

В продаже можно найти разнообразные виды коробок, которые подходят для разных стен поэтому, чтобы выбрать подходящий для стены из бетона, нужно сначала разобраться в ассортименте этих устройств.

По виду поверхности, на которую планируется монтировать подрозетник, можно выделить два вида:

для основных конструкций, имеющие твердую поверхность. Таких, как кирпичная, железобетонная, бетонная стен и другие;
для отдельных видов отделочных материалов таких, как гипсокартонные, панельные, фанерные и другие. Которые также могут служить как перегородки в доме, где установка подрозетников проводится часто.

Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава. В них оставляются проходы, которые служат местом проведение проводки. Есть стаканчики, у которых есть по бокам крепежи, необходимые для соединения с другими подрозетниками, в случае если устанавливается сразу несколько розеток рядом. С помощью этого элемента они легко монтируется рядом.

Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава.

Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам, они в дальнейшем закручиваются, сила крепежа определяет их ровность и направление, является регулятором.

Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам.

Также различаются коробки формой, самые распространенные круглые, они привычнее в установке, кроме того можно найти квадратные и овальные виды.

Вторые два вида отличаются большим объемом, данные виды, как и первый, предназначены для проводки, которую скрывают. Они монтируются внутрь стены, чтобы их никак не было видно под самой розеткой.

Нужно отметить, что есть и «открыты» подрозетники, которые закрепляют прямо к плинтусам.

Самые распространенные круглые, они привычнее в установке. По размерам можно выделить стандартные, и более глубокие, которые используются для замены распределительной коробки.

По материалу изготовления можно выделить металл и пластик. Изделия из металла были популярны раньше, сейчас часто используют изделия из негорючего пластика.

Металлические подрозетники применяются обычно в деревянных домах. Как закрепить подрозетник метталический для деревянной стены, нужно применять пайку, ведь их невозможно сварить.

Сейчас часто используют изделия из негорючего пластика.

Какие надо подготовить инструменты

Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
Подрозетник – обеспечивает жесткое крепление устройства в стене.
Замазка – гипс, алебастр или цементный раствор.
Шпатель, который можно поместить в подрозетник.
Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
Дополнительные провода – нужны, если производится монтаж нескольких точек.
Нож – можно самый маленький.
Плоскогубцы – желательно с кусачками.
Розетка – ради нее все и затевается.
Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.

Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.

Устанавливать подрозетники до или после штукатурки?

Монтажные коробки проще устанавливать в уже отштукатуренные поверхности, в которых проложены электрические кабели. Если устанавливать изделия в помещениях с черновой отделкой, то необходимо учитывать слой штукатурки. Перед тем как установить розетки в бетонной стене без штукатурки, требуется установить направляющие маячки. Затем производится разметка и сверление отверстий на необходимую глубину.

Рекомендуется заглублять монтажные коробки на 1-2 мм относительно будущей поверхности отштукатуренной стены, что упрощает нанесение отделочного материала. Выставленный по уровню блок подрозетников и лекало фиксируются распорными клиньями, которые вынимаются после затвердевания раствора.

После затвердевания раствора и выполнения дополнительных отделочных работ стены помещения штукатурятся. Излишки смеси, попавшие в полость подрозетника, удаляются после засыхания материала. Затем в коробку устанавливается механизм, который подключается к кабелям питания.

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка — источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в “Правилах устройства электроустановок” (ПУЭ).

Согласно ПУЭ:

от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Прокладка проводки

Работа выполняется в следующем порядке:

Проверяем изоляцию и жилы кабеля на наличие дефектов.
Снимаем крышку с распредкоробки.
Заводим разные концы кабеля в распределительную коробку — с одной стороны, и в установочную — с другой. Чтобы в дальнейшем было удобно делать новые расключения, кабель заводим с некоторым запасом (10 – 15 сантиметров).
Готовим штробу вверху отверстия под провод. Используем для проделывания штробы молоток с зубилом или перфоратор с ударной насадкой. Если материал стены не твердый, для проделывания штробы подойдет даже стамеска.
Провода (гофрированная труба с кабелем внутри) укладываем в штробу. Провод должен лежать в нише свободно, не мешая подрозетнику. С обратной стороны устройства имеется специальная прорезь, в которой и размещаем провод.
Фиксация провода может проводиться алебастровым раствором. Рекомендуемый шаг — 250 миллиметров.
Замазываем дефекты шпаклевочным составом.

В качестве фиксирующего состава можно использовать не только алебастр, но и гипс (медицинский или строительный). Для приготовления раствора высыпаем основу в емкость. Добавляем воду небольшими объемами, стремясь получить раствор средней густоты.

Состав нужно использовать очень быстро, поскольку уже через пару минут с ним будет очень сложно работать, а через 5 минут раствор придет в полную непригодность.

Установка розеток

Важно знать, как правильно подключить розетку. Перед установкой нужно снять изоляцию с краёв провода на 10 мм

Следует убедиться, что автомат во время проведения работ отключён.

Есть два варианта, по которым может проходить правильное подключение розетки:

Скртый монтаж электропроводки;
Открытый монтаж электропроводки.

При любом способе монтажа розеток любых типов следует знать, как обозначается каждый провод:

Также важно знать, что провода обозначаться:

Красный провод – фаза;
Синий провод – ноль;
Желтый (может быть зелёным или другим цветом) – заземление.

Каждый провод должен быть подключаться в своё гнездо, то есть красный к фазе, синий к нулю, а заземление к заземлению.
