Виды солнечных панелей
Солнечные батареи активно используются для отопления дачных и загородных домов. Такие устройства образуют электрическую энергию в ток при прямом попадании солнечных лучей на поверхность и выводятся из панели. Одна пластина площадью 1 квадратный метр может обеспечить энергией устройство мощностью в 250 Вт, поэтому, чтобы максимально улучшить принцип работы, их устанавливают ближе друг к другу. Нередко сооружают целую крышу в виде солнечных батарей. Ток, образованный в результате фотосинтеза, посредством распределителя попадает в аккумуляторы и затем в инвертер электросети.
Важно: От объема аккумуляторов солнечных батарей напрямую зависит продолжительность их дневной работы. Аккумуляторы подзаряжаются в течение дня, пока используется накопленная энергия за предыдущий день. Большого внимания заслуживают солнечные панели на скатную крышу, в основе которых состоят кремниевые полупроводники:
Большого внимания заслуживают солнечные панели на скатную крышу, в основе которых состоят кремниевые полупроводники:
- Монокристаллические панели. Они гораздо эффективнее предыдущих моделей, но их стоимость в разы превышает цену за предыдущий вариант. Их пластины состоят из чистого кремния. Кристаллы внутри конструкции однородные и направлены в одну сторону. После того, как они затвердевают, их режут на тонкие пластины. КПД такой батареи, если погода солнечная, способен достичь 20 процентов. Хотя с наступлением осадков активность батареи снижается. Конструкция устойчива к влаге, но требует регулярной очистки от пыли. Она обладает сравнительно небольшими размерами и высокой мощностью. Внешние пластины из монокристаллов имеют черный цвет и однородную структуру.
- Поликристаллические панели. Здесь наблюдается отличное соотношение количества вырабатываемой энергии и их стоимости. Монтаж солнечных батарей на скатной крыше не требует больших затрат и специальных навыков. В состав таких панелей входит кремний, хотя технология их производства более простая. Уровень КПД у таких солнечных батарей составляет не больше 18 процентов, но при облачности их эффективность не снижается. Пластины синего насыщенного цвета можно устанавливать в частных домах как дополнительный источник электроэнергии.
- Батареи с аморфным кремнием. В их состав входят не кристаллы, а силан и кремневодород. Они эластичны и могут принимать любую форму. Уровень КПД таких батарей составляет всего 6 процентов, хотя во время облачности такие источники энергии и тепла отличаются хорошей производительностью.
При выборе солнечной панели важно обращать внимание на уровень КПД, срок эксплуатации и стоимость. Если вы ищете конструкции с максимальной производительностью и компактностью, выбирайте монокристаллический вариант. Хотя оптимальным вариантом по соотношению цены и качества послужит поликристаллическая модель
Хотя оптимальным вариантом по соотношению цены и качества послужит поликристаллическая модель
Если говорить об аморфной конструкции, для получения хорошей мощности вам потребуется достаточно большой по площади фрагмент
Хотя оптимальным вариантом по соотношению цены и качества послужит поликристаллическая модель. Если говорить об аморфной конструкции, для получения хорошей мощности вам потребуется достаточно большой по площади фрагмент.
Важно: Кристаллические батареи способны прослужить до 25 лет, общий срок службы составляет 50 лет. Аморфные конструкции лишаются до сорока процентов мощности уже через три года эксплуатации
Правила монтажа солнечных батарей
Очень важное требование правильной установки солнечных батарей — это их размещения в самом солнечном месте крыши или открытой местности. Любые затенения модулей не допускаются, даже если они незначительные
Перед установкой солнечных панелей нужно удалить ветки деревьев, затеняющие панели или даже убрать деревья.
Солнечные модули устанавливают на южной стороне крыши, чтобы панели получали максимальное освещение. Монтаж солнечных батарей ведется под углом горизонта. Географическая широта местности совпадает с углом наклона модуля к горизонту. Но для большей эффективности работы модулей, летом угол установки увеличивают на 12°, а в холодные время года уменьшают на 12°.
Установка солнечных панелей на трек систему с автоматическим слежением за солнцем
Идеальным вариантом является установка солнечных панелей на трек систему с автоматическим слежением за солнцем, которая ориентирует модули на максимальную освещенность от восхода до заката. Эффективность солнечных батарей сразу увеличивается на 50%. Потребуется меньшее число модулей для получения такой же мощности. При большом количестве панелей устанавливают несколько следящих устройств. Эти устройства автоматического слежения устанавливаются на земле или плоских крышах зданий.
Обслуживание солнечных панелей
Солнечные панели нуждаются в постоянном обслуживании, в виде поддержании частоты солнечной стороны модуля (пыль, снег, листья). Грязь на панелях дает снижение эффективности на 10%, а снег совсем отключает батареи. При установке солнечных панелей нужно обеспечить свободный доступ к модулям для обслуживания. Если установка ведется на земле, то монтажные рамы батарей приподнимаются на 0,5 метра от земли и более, в зависимости от количества выпавшего снега зимой.
На что влияет угол наклона батареи
О принципах и важности правильного размещения солнечных батарей, а также об угле наклона мы уже сказали. Но на что может повлиять неправильная установка панели и ее углы в разное время года по отношению к солнечным лучам? Во-первых, что самое главное, неправильный наклон панели и небольшое попадание света даст плохую производительность тока, в результате чего вы не сможете покрыть все свои электрические нужды, даже если приобрели мощную батарею или сразу несколько
Во-вторых, снижается КПД самого устройства, то есть меньший эффект в сравнении с панелями, которые работают на полную.
При правильном угле установки модуля в зимний период повышается естественная очистка снега на крыше.
Если подробнее, то перпендикулярное размещение панели позволяет на 99% избежать скопления снега. А при снижении углов наклона с 53 до 14 градусов вы сможете заметить явную разницу, где снег остается на панелях, а где самостоятельно очищается. То есть, если оптимально к солнечному свету размещать панели и соблюдать постоянно угол наклона, можно получить повышение выработки энергии до 6%. Но, как показывает практика, многие владельцы солнечных станций все равно занимаются самостоятельной очисткой снега после его выпадения.
Как соединить солнечные панели?
Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.
Схема устройства солнечной электростанции
Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:
- контроллер заряда
- аккумуляторные батареи (АКБ)
- инвертор
- коммутационные приспособления, предохранители
Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.
Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.
Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.
Пайка и сборка панелей
Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.
Параллельно или последовательно?
- Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
- Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.
Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.
Контактный отсек
Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.
Тип провода
Для соединения обычно используют одножильный медный провод сечением 4 мм2
Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав
Расположения модулей
Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.
Способы установки
Фотоэлектрические модули, исходя из способов их использования можно разделить, во-первых, на два основных типа:
- стационарные, постоянной установки;
- мобильные, передвигаемые по мере необходимости с места на место.
И хотя использование мобильных модулей набирает обороты, их все шире используют в полевых условиях туристы, геологи, их размещают на крышах трейлеров и передвижных домов, самым распространенным является первый вариант — стационарный. Такие элементы могут быть установлены:
- на крыше зданий и сооружений, сюда же относятся козырьки и навесы;
- на стенах домов;
- на земле.
Каждый и способов имеет свои преимущества и недостатки, например, модуль, стоящий на земле, дешевле в установке и более прост в обслуживании, но зато отнимает полезную площадь участка, а также может затеняться находящимися рядом объектами. Крышные же сооружения сложней смонтировать и обслужить, зато риск повреждения панели гораздо меньше.
Выбор места и способа установки
Оптимальная генерация электрического тока обеспечивается при условии попадания достаточного количества солнечного света на поверхность панели, поэтому близлежащие постройки и деревья не должны ее затенять. То же касается и способа размещения их друг относительно друга – верхние или боковые панели не должны закрывать собой соседние. Оптимальная выработка электроэнергии достигается при перпендикулярном попадании лучей на фотоэлектрический преобразователь, что тоже должно учитываться при выборе места.
Наиболее часто для установки солнечных батарей используются:
- Крыши зданий – в зависимости от угла наклона, солнечные батареи могут располагаться как непосредственно на кровле, так и на специальной конструкции. Но далеко не каждый угол наклона подойдет для получения электричества, оптимальным считается от 0° до 40°.
Рис. 5: солнечная батарея на крыше здания - Отдельно стоящие опоры – подходят для дома с приусадебным участком, на котором есть место под дополнительную конструкцию.
Рис. 6: отдельно стоящие солнечные батареи - Стены – несмотря на горизонтальное положение, панель крепиться к наклонному каркасу.
Рис. 7: солнечная батарея на стенах зданий - Лоджия или балкон – для покрытия фотоэлементами подходят как стены, так и крыша.
Рис. 8: солнечная батарея на балконе
Помимо открытого пространства, не забывайте, что выбранная конструкция должна выдерживать и вес солнечной батареи. Это особенно актуально для строящихся или модернизируемых зданий, дабы та же крыша не провалилась под весом домашней электростанции, солнечного коллектора и прочего крышевого оборудования. По отношению к сторонам света ее устанавливают с юга. Расположенные на земле, обязательно приподымаются над поверхностью грунта не менее чем на полметра.
Заметьте, скопление на солнечном модуле пыли, снега, листьев, продуктов жизнедеятельности животных и насекомых существенно снижает эффективность их работы. Поэтому место установки должно предусматривать возможность ухода и периодического технического обслуживания.
Правильный монтаж
Схема подключения солнечных панелей намного сложнее, чем централизованный ввод городской сети. Домашняя электростанция состоит минимум из четырех элементов.
Мы не рассматриваем примитивные системы освещения садовых дорожек на 12 вольт. Речь пойдет о полноценном энергоснабжении 220 вольт.
Собственно фотоэлементы. Принцип работы и критерии выбора мы уже рассмотрели. Расчет мощности производится от базовой цифры 5 кВт на 1 дом. Это приблизительно 20–40 стандартных панелей площадью по 0.5 м².
Блок управления (контроллер). Без него невозможно функционирование вашей электростанции. Как правильно выбрать контроллер заряда для солнечной батареи? Он должен поддерживать общую мощность системы энергоснабжения, обеспечивать заряд аккумуляторов и правильно распределять поток мощности при одновременном потреблении и заряде.Кроме того, на контроллере лежит ответственность за безопасность системы, в том числе и пожарная.Прибор может входить в комплект электростанции, либо приобретается отдельно.
Функционал у всех моделей стандартный. При выборе вы определяете мощность, вольтаж (12 или 24) и главный критерий — срок службы (гарантия). При выходе из строя контроллера, ваше энергоснабжение определяется емкостью аккумуляторов (пока не разрядятся).
Модуль аккумуляторных батарей
Пожалуй, второй по важности элемент в «электростанции». Он служит накопительным буфером энергосистемы
Фактически, отбор мощности происходит именно от батарей. Солнечные элементы лишь восстанавливают отданный запас энергии (заряжают АКБ). Разумеется, могут быть периоды, когда часть нагрузки ложится на фотоэлементы (если вырабатываемая энергия существенно выше затрат на зарядку). Тогда можно сказать, что ваш телевизор или холодильник питается напрямую от солнца. Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Делается это просто: при входной мощности 3 кВт, ток потребления не превышает 15 А (в сети 220 вольт). На выходе 12 вольтовых батарей ток будет уже 250 А (в соответствии с законом Ома). Разумеется, такая мощность отбирается не постоянно, но для примера в расчетах мы возьмем именно эти цифры. То есть, если вы установите 5 батарей емкостью по 100 А×ч каждая, то при такой нагрузке заряд закончится через 2 часа.Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Но базовый ток и мощность исчисляются именно по такому принципу.Существуют различные батареи: кислотные, щелочные, гелевые… По-большому счету, гоняться за самыми «продвинутыми» системами нет смысла. А сэкономить можно лишь на возможности обслуживания: батареи, за которыми требуется надзор, стоят дешевле.
Преобразователь напряжения. Вы можете отбирать мощность напрямую у АКБ, если ваши потребители рассчитаны на 12 вольтовое питание. Однако большинство электроприборов рассчитаны на 220 вольт. Поэтому на выходе устанавливается преобразователь 12–220В.
К нему подключается ваша внутренняя электросеть.
Применение
Гелиосистемы применяют для обеспечения электричеством предприятий, отелей, больничных комплексов, дачных поселков, деревень, которые расположены на значительном удалении от ЛЭП либо испытывающих частые перебои со светом. Устройства, работающие на фотоэлементах можно встретить на суднах и поездах.
Гелиосистемы могут выступать вспомогательным и самостоятельным прибором для производства энергии. Их можно подключать совместно с магистральной сетью, ветровым, твердотельным и жидкостным генератором. При одновременном подключении магистрального электричества и установки на фотоэлементах, в первую очередь расходуется ток от фотоэлементов. Если его недостаточно, система начинает отбирать электроэнергию из магистральной сети. Но если произойдет отключение магистрального электричества. Электроэнергия от гелиосистемы также перестанет поступать.
Кроме получения электроэнергии, естественный свет используют для обогрева зданий. В этом случае устанавливают солнечные коллекторы. Их мощностей хватает для нагрева воды до 200 С, а стоимость системы сравнима с ценой не самого качественного электрического водонагревателя, который потребляет огромное количество электричества, а нагревает от силы до 98-100 С. Преимущества коллекторов по сравнению с иными системами неоспорима:
- работают на бесплатной энергии
- экологически чистые
- не требуют тщательного ухода
- безопасные
- мощные
- сравнительно не дорогие
Область применения
Солнечные батареи, или как их еще иногда называют солнечные панели могут применяться для обеспечения электричеством коттеджных поселков, дачных кооперативов, промышленных предприятий. Очень эффективны они для санаторных комплексов, гостиниц, больниц, зданий, находящихся вдали от основных линий электропередач.
Можно сказать, что они нужны там, где есть потребность еще в одном источнике энергии и там, где есть возможность их установить. На данный момент солнечными батареями оснащают крыши зданий, домов, устанавливают их в пустынях и на поездах. Существую даже полностью автономные дома на солнечных батареях.
Производство солнечных батарей идет гигантскими темпами и лидерами в этой отрасли являются КНР, США. Германия, страны Персидского Залива, Западной Европы и Скандинавии.
Этапы монтажных работ
Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:
На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.
После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.
Полный обзор монтажных работ
Установка креплений на крыше
Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75
Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем
Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов
Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.
Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать
Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу)
Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу)
Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха
Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха
Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)
Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома
Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.
Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:
Как правильно установить конструкцию на столбах
Крепление панелей на стене
Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!
Также читают:
- Как меньше платить за свет легально
- Как выбрать солнечные батареи для дома
- Как сделать светодиодный прожектор своими руками
- Схемы подключения солнечных батарей
Что следует учесть на этапе проектирования?
Перед тем как установить автономную электростанцию, важно выбрать наиболее подходящее место для установки солнечных панелей, их тип и назначение. В соответствии с этими критериями определите параметры солнечных батарей и комплектующего оборудования
Если вы собираетесь использовать домашнюю электростанцию для выработки электроэнергии номиналом в 220 В, то вам понадобятся такие элементы:
- Фотоэлектрический преобразователь – позволяет генерировать электрическую энергию из солнечного излучения посредством химической реакции. Характеризуются мощностью на 1м 2 площади, производительностью и типом. Общее количество выбирается в зависимости от нужд потребителя и планируемых объемов выработки.
- Аккумуляторная батарея – накапливает электрический заряд, получаемый от солнечной батареи для питания приборов в темное время суток. Поэтому емкость выбирается с запасом из расчета, что в пасмурную погоду заряд будет происходить значительно хуже.
- Контроллер заряда – осуществляет перераспределение электроэнергии от солнечных батарей к аккумулятору, а при достижении ним максимума, передает избыток во внешнюю сеть. При отсутствии такой системы, снижает электрическую мощность, поступающую на аккумулятор до минимума.
- Инвертор – предназначен для преобразования постоянного электрического напряжения, поступающего от фотоэлектрического элемента, в переменное, используемое в бытовых сетях. Они же позволяют владельцам солнечных батарей продавать избыток электричества от домашней электростанции.
Рис. 2. Принцип реализации солнечной электроэнергии - Соединительные провода – осуществляют передачу электроэнергии по всей электрической сети солнечной установки. В зависимости от места расположения, к ним предъявляются различные требования, к примеру, прокладываемые на улице должны быть устойчивыми к воздействию внешних факторов.
Несмотря на важность каждого элемента домашнего генератора свободной энергии, особое внимание следует уделить выбору фотоэлектрического модуля, так как от этого будет зависеть и продуктивность, и качество работы всей системы
Какие данные нужны для расчетов
Начнем с того, что нужно определить коэффициент солнечной инсоляции. Интенсивность солнечного света для своего региона можно найти в метеорологических таблицах: там уровень солнечной радиации указывается для каждого города помесячно.
Второе, что необходимо узнать, – это мощность электроприемников. Можно запитать как весь дом полностью, так и несколько приборов и лампочек, для остальных потребителей подав питание от обычной электросети.
Данные показатели рассчитывается следующим образом: паспортная мощность потребителя умножается на количество часов работы в сутки.
Данные для всех потребителей, которые будут снабжаться энергией от солнечной батареи, суммируются.
Батарея площадью 1 кв. м сможет обеспечить электроэнергией устройство мощностью в 120 Вт – это среднее значение.
Солнечная батарея в качестве источника энергии может использоваться в доме, удаленном на большое расстояние от электрических сетей, когда подключение к стационарному электроснабжению не оправдано экономически.
Особого внимания заслуживает тот факт, что мощность домашней электростанции можно наращивать постепенно, увеличивая количество батарей.
В расчетах нужно также учитывать потери на заряд-разряд аккумулятора, разницу между оптимальным расчетным и реальным наклоном и ориентацией панелей. Эти данные вводят в расчетные формулы с помощью поправочных коэффициентов.
Схема подключения
Подключать потребители напрямую к солнечным модулям нельзя. Они выдают постоянный ток, параметры которого не соответствуют стандартам. Поэтому в дополнение к панелям используется целый комплекс оборудования.
Соединение солнечных панелей производится по трем схемам:
- последовательно
- параллельно
- комбинированная схема
Обилие вариантов нужно для того, чтобы можно было подобрать мощность модулей под параметры приборов потребления. Соединенные одним из способов панели присоединяются к контроллеру заряда. Это устройство, обеспечивающее своевременный заряд АКБ и предотвращающее нарушения рабочего режима. К нему могут подключаться приборы, работающие от постоянного тока.
Контроллер присоединяется к блоку аккумуляторов, накапливающих заряд и отдающих его по необходимости. Аккумуляторы (АКБ) подключены к инвертору. Это прибор, выполняющий преобразование постоянного тока аккумуляторов в стандартное переменное напряжение для бытовой техники.
Установка солнечных фотоэлектрических панелей на крышу поэтапно
Материалы кровли, крепление солнечных панелей должны правильно соотноситься. Установка на разные покрытия отличается именно типами крепежей, фиксирующих опорные рельсы (профили с S-образным сечением). Рассмотрим более подробно и полностью работу по установке солнечных коллекторов.
План, чертеж
На первом этапе измеряют рулеткой крышу и составляют чертеж с размерами и геометрией крыши, под которые подбираются панели. На плане обозначают расположение направляющих и креплений.
На чертеже рисуют оптимальное расположение фотогальванических плит с учетом отступов для прохода, снегоуловителей, от иных элементов. Обозначают затененные сегменты (около труб, деталей конструкций и прочего), проемы.
Опорные рельсы фиксируются кронштейнами с зазорами между ними в 1200–1500 мм. Плиты помещают на две S-рельсы, размещаемые параллельно, для направляющих от кромки плит отступают 200–400 мм.
Монтаж крепежей
Металлопрофиль со стыковыми соединениями в виде фланцев. Применяют крепления в виде зажимов, стягивающихся болтами, не нарушая целостности покрытия.
Металлочерепица и металлопрофиль. Используют Г (L)-образный кронштейн для S-реек. Перед его установкой к концу, фиксируемого к крыше, наклеивают кусок битума. Уголок закрепляется к обрешетке саморезами (чем больше отверстий для них, тем лучше) с герметиком.
Битумная черепица. Используют кронштейн с широкой площадкой, так как дом с такой крышей часто имеет обрешетку для данного материала из ОСБ плит. Соединение уплотняется как описано выше.

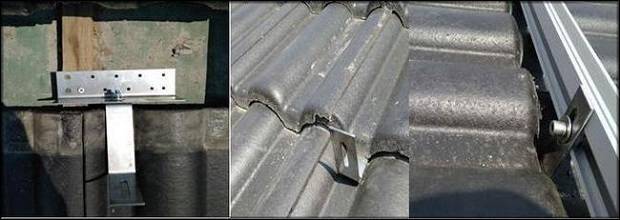

Керамическая (натуральная) черепица. Плитка кровли подвигается под верхний ряд, открывается путь к обрешетке, туда вставляют кронштейн, закрепляют его к лагу (плите). Крепежи должны быть с одинаковыми промежутками. Если при оснащении такой поверхности солнечными батареями, место крепления не совпало с положением лага, берут изделие с более длинной площадкой и/или ножкой. В завершение монтажа неповрежденная черепица задвигается на прежнее место — это самый аккуратный вариант установки.
Шифер и ондулин. Применяют особые винтошурупы из нержавейки. Крепеж ставят в месте прохождения лагов — на горбах, затем на него надевают кронштейн, используемый для металлочерепицы и металлопрофиля. Винт снабжен толстой резиновой прокладкой для герметизации отверстия.
Монтаж направляющих
После фиксации кронштейнов к ним присоединяют опорные S-рельсы. Стандартно применяют захваты и болты (с гроверами, внутренними шестигранниками). Первый элемент вставляется в паз рельсы, вторым осуществляется зажим.
Рейки обычно поставляются в комплекте к панелям, их форма стандартная и их можно докупить не только у конкретного производителя, но и в магазинах стройматериалов, на металлобазах. Длина может быть разной, направляющую можно обрезать обычной ножовкой по металлу или наращивать.
Ламели опорных S-профилей наращиваются и стыкуются соединителями — металлическими планками с болтами.
Установка панелей
После закрепления реек устанавливают сами фотоэлектрические элементы. Фиксацию осуществляют двумя вариантами прижимов с четырех сторон. Длину этих деталей подбирают под тип панелей. Стандартно есть два типа изделий — на 35 и 40 мм. Крайняя плита с внешнего края фиксируется концевыми прижимами, а для внутренних торцов панелей применяют центральные универсальные типоразмеры. Для присоединения этих элементов к направляющим используют болты (M8×25, M8×50) и захваты.
Когда солнечные батареи установлены на крышу надо проверить отсутствие перепадов высоты, уровня реек. Все сегменты должны выстроиться в одну ровную плоскость. Мониторинг также делают постоянно в процессе монтажа на профиль: перед началом работ натягивают нить и по ней проверяют их положение.
