Монтаж светодиодных панелей

Панель из светодиодной ленты и стекла

В данной статье рассматривается пример создания светодиодной панели со сторонами 23 и 10 см. Площадь, соответственно, 230 см2. Действительные размеры устройства могут быть в разы больше. Вместе с габаритами увеличивается и мощность – чем больше диодов, тем больше света.

Чтобы сделать опытный образец светодиодной панели, необходимо подготовить:

1. 100 сантиметров LED-ленты со светодиодами 5630 SMD.
2. 2 прозрачных стекла, равных по площади размерам будущей панели. В примере используются стёкла 23*10 см.
3. 2 полоски изолона или пенопласта с шириной 2 см и длиной – 10 см. Этот материал будет проложен между стёклами.
4. Лента для пайки с оловянным покрытием.
5. Флюс для пайки, продающийся в виде маркера.
6. Блок для питания LED-ленты, преобразующий ток 220 В в 12 В.

Перечисленные компоненты устройства можно приобрести не только в специализированных магазинах, но и в интернете. Например, светодиодная лента указанной маркировки обходится в несколько долларов за 5 метров, комплект из флюса и ленты для паяния – примерно 10 долларов, блок питания – 5-10 долларов.

Как подобрать блок питания?

Для правильного подбора блока питания необходимо знать мощность схемы, которую он будет «кормить». Для этого проводим расчёт, исходя из потребляемой мощности светодиодной ленты – 32 Вт/м. Для панели мы берём 1 метр ленты. Соответственно, потребление равно 32 Вт.

Однако это не все. Из-за возможных неполадок в сети, кратковременных скачков напряжения, повышенной нагрузки на ленту или других причин необходимо увеличить эту цифру на 30%. Таким образом, мощность светодиодной панели на метровой LED-ленте 5630 SMD равняется 42-45 Вт.

Чтобы сделать световую панель на светодиодах, можно использовать герметичные, открытые и компактные сетевые блоки питания. Все эти варианты подходят для использования в самодельном осветительном приборе.

Как собрать светодиодную панель самостоятельно?

В первую очередь необходимо разделить светодиодную ленту на пять равных частей. На ленте между диодами стоит обозначение ножниц. Разрезать можно только по этим меткам, так как в противном случае возникнут нарушения в работе ленты или она полностью откажет. В примере этой статьи для полотна 23*12 см лучше порезать ленту на 4 равных отрезка.

Следующая задача – приклеивание кусков ленты к одному из приготовленных стёкол. При этом крайне желательно размещать кусочки так, чтобы положительные контакты находились рядом, и их было проще соединить. После этого контактные точки нужно обработать флюсом и спаять с проводками. Крайняя пара контактов подсоединяется к блоку питания. Отрезки ленты должны располагаться друг от друга на расстоянии не меньше ширины ленты.

Для более удобного и надёжного монтажа можно воспользоваться коннекторами для блоков питания. Они выпускаются совместимыми с подходящими разъёмами и контактными углублениями для пайки проводов. Соединение через коннектор не только выглядит эстетично, но и более надёжно работает.

Следующий шаг – сборка лампы. В данном примере она выполняется очень просто. Необходимо прижать к двум противоположным краям уплотнитель, сверху положить второе стекло и скрепить всю конструкцию изолентой. На этом этапе лампа уже готова и можно проводить тестирование. Кстати, для более равномерного рассеивания света можно покрасить стекло матовой белой краской.

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

• Линейные;
• Потолочные;
• Настенные;
• Промышленные;
• Прожекторы;
• Подводные;
• Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

1. Светодиодные ленты . Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
2. Точечные светильники . Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
3. Светильники с датчиками движения . По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
4. Собранные светильники с радиаторами . Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

Правила установки светодиодных панелей

Устройство светодиодного светильника.

Что касается способа их установки, то существует два основных варианта: подвесной метод и встраиваемый.

Чаще всего осуществляется установка светодиодных панелей на поверхности подвесного потолка. Для этого стандартную панель просто монтируют вместо одной из потолочных плит. Монтаж производится с внутренней стороны подвесного потолка.

Еще один метод установки светодиодных панелей предусматривает встраиваемый характер работ, место расположения панели при этом может быть любым (потолок, стена и т.д.). Для закрепления изделия на установочной поверхности используется специальная крепежная фурнитура. Обычно она входит в комплект

Обратите внимание, что поверхность, на которую производится монтаж светодиодной панели, должна быть качественной, то есть не иметь неровностей и повреждений

Конструкция пузырьковой светодиодной панели.

Вот несколько важных правил, касающихся установки светодиодных панелей, обязательных к выполнению:

1. Все работы по установке, обслуживании и демонтажу вышеуказанных элементов можно выполнять только при отключении электроэнергии.
2. Необходимо полностью исключить возможность контакта светодиодной панели с водой.
3. Не разрешается подвергать светодиодную панель механическим воздействиям типа вибрации или удара.
4. Если корпус светодиодной системы имеет какие-либо повреждения, ее использование категорически запрещается.
5. Обязательно соблюдение соответствия напряжения электрической сети характеристикам светодиодной конструкции. Ее использование возможно при напряжении в 220 В.
6. Специалисты не рекомендуют использовать светодиодные устройства в помещениях, имеющих повышенную влажность, так как степень влагозащиты этого устройства имеет недостаточную степень.
7. Близкое расположение к нагревательным приборам недопустимо.
8. Монтаж светодиодной панели невозможен, если поверхность, на которую она устанавливается, отличается таким качеством, как легкая воспламеняемость.
9. Отсутствие рассеивателя на светодиодной панели исключает ее эксплуатацию.
10. При появлении мигающего света либо снижении яркости лучше прекратить эксплуатацию подобной системы.
11. Для безопасной эксплуатации конструкции обязательным условием является наличие заземления.
12. Работы по обслуживанию включают в себя ежегодный осмотр, в который входит проверка панели, направленная на обнаружение загрязнений, а также повреждений.

Установка потолочных светильников

Естественно, что нельзя забывать о дизайне, но выбор светильников на потолок, зашитый пластиковыми панелями, это достаточно серьезная задача. Можно воспользоваться светильниками на 220 V, а можно и на 12 V, но питанием от понижающего трансформатора либо импульсного источника питания, который отличается меньшими габаритами и весом. Несмотря на тип потолочных светильников, все равно придется запитывать освещение по отдельной линии с установкой отдельного защитного автомата или УЗО.

Особенности выбора и установки светильников на 220 V

Установка светильников на 220 V сопряжена с некоторыми трудностями, тем более, если использовать обычные лампы накаливания. Как правило, они греются, причем существенно, что оказывает негативное влияние на пластик: он темнеет, а также коробится, изменяя свою структуру. Другими словами, он становится хрупким. Без теплоизоляционного слоя такие светильники лучше не эксплуатировать.

Второй момент – это их вес, тем более, если используются светильники со степенью защиты не ниже IP44. Как правило, они достаточно объемные и просто повесить их на пластиковые панели не получится без специальных закладных, в виде дополнительных перемычек смонтированного каркаса.

Применение галогеновых и светодиодных ламп

Выпускаются такие лампы на рабочее напряжение в 220 V, а также в 12 V, что требует понижающего трансформатора, который устанавливается рядом с потребителями, на расстоянии не больше 2-х с половиной метров. Это является свидетельством того, что необходимо искать место, для размещения понижающего устройства.

Четыре галогеновые лампочки на пластиковом потолке запитываются от одного трансформатора

Наилучший вариант – это применение светодиодных ламп на 220 V. Они потребляют мало электричества, да и нагреваются они не настолько, чтобы принимать специальные меры по термоизоляции. В наше время светодиодные лампы пользуются большим спросом, поскольку их характеристики заметно лучше по отношению к обычным лампам накаливания, а также к галогеновым лампам. У них более длительный срок службы и практически такое же свечение, при том, что они потребляют электричества на порядок меньше, поэтому экономия получается весьма существенной, хотя стоимость этих ламп на порядок выше.

Расчет материалов

Размеры пластиковых панелей (ПВХ) для потолка составляют: ширина 25 см, но она может быть и до 50 см, толщина обычно 5-10 мм, стандартная длина 2,7 метра, но может быть до 6 м. Металлический профиль имеет длину 3 м.

Чтобы определиться с количеством панелей, вычисляют площадь ванной комнаты и делят ее на площадь одной панели (указано на упаковке). Обязательно к полученному результату добавьте 15%, это необходимо на отрезку панелей.

Рассчитать количество профиля монтируемого на стену просто, оно будет равно периметру помещения, разделенному на 3, вы получите необходимое количество планок в штуках.

Чтобы рассчитать количество CD-профиль, надо сделать схему обрешетки на бумаге, с учетом расстояния между профилями. Количество саморезов и дюбелей рассчитывается с учетом шага их установки, и обязательно делают небольшой запас.

За лентами — будущее?

Но все это не означает, что перспектив у светодиодных лент в общем освещении нет. Применение усовершенствованных лент позволяет добиться высоких технических характеристик и при этом полностью автоматизировать процесс производства светильников.

Светодиодная лента Osram Preva LED Linear-Flex

Немецкая компания Osram на выставке Light+Building 2014 во Франкфурте-на-Майне продемонстрировала светодиодную ленту Preva LED Linear-Flex, предназначенную для сборки светильников на роботизированных линиях. Светоотдача этой ленты составляет 173 лм/Вт. Ширина Preva LED Linear-Flex примерно в 10 раз больше, чем у обычной ленты. Благодаря этому, лента сама обеспечивает нужный теплоотвод, даже при установке на поверхность с низкой теплопроводностью. И, самое главное, лента предназначена для работы с блоком питания, имеющим стабилизированный выходной ток, а не напряжение. Это позволяет точно устанавливать оптимальный режим работы светодиода и снижает потери в токоограничительных резисторах (совсем без них обойтись в светодиодной ленте пока невозможно). В итоге светильник на светодиодной ленте нового типа обладает высокими параметрами при низкой цене.

Алексей ВАСИЛЬЕВ Статья опубликована в журнале «Электротехнический рынок», №5-6

Преимущества и недостатки потолка из ПВХ-панелей

Растущая популярность пластиковых потолков обусловлена, в первую очередь, их низкой стоимостью и простотой монтажа. В то же время, есть у этого вида отделки потолочного пространства и другие достоинства:

• подвесная конструкция позволяет скрыть все изъяны потолка: отсутствие горизонтали, видимых стыков плит перекрытия, отслоение бетона, микротрещины, сколы, раковины и т.д.;
• под обрешеткой можно спрятать коммуникации;
• наличие свободного пространства между потолком и плитами перекрытия позволяет провести дополнительное утепление помещения и защиту от шума соседей сверху;
• появляется возможность установки точечного освещения;
• легкость конструкции, что позволяет использовать профили «эконом»;
• не требуется дорогостоящая финишная обработка лицевой стороны, в отличие от гипсокартона;
• панели легко моются от пыли, сажи и летучих жиров моющими средствами, после чего полностью восстанавливают декоративные качества и расцветку;
• материал стойкий к изменениям температуры и повышенной влажности, не боится домашних грызунов и различных мелких вредителей, что позволяет применять его во влажных и неотапливаемых помещениях (дачах);
• неразрушающий демонтаж — потолок разбирается и снова собирается или в другом помещении или в этом же, но после проведения дополнительных работ;
• возможность установки такого подвесного потолка самостоятельно;
• долговечность — срок службы при должном уходе составляет не менее 15 лет;
• обновление отделки производится лишь заменой панелей — новая обшивка проводится на старый каркас;
• экологичность материалов — панели производятся из того же материала, что и одноразовые шприцы.

Есть у потолков из пластика и минусы, связанные с особенностью отделочного материала:

• хрупкие — на месте незначительного по силе точечного удара появляются отверстия (их можно повредить и случайным нажатием пальца);
• под действием высоких температур выделяется много едкого дыма, вредного для человека;
• сохранение специфического запаха в течение нескольких недель после установки;
• желтеют (мутнеют) под воздействием прямого солнечного света;
• плавятся при установке мощных светильников;
• ограниченный дизайн — без привлечения других видов отделочного материала создать что-то стильное и красивое проблематично;
• наличие видимых соединительных швов, но этот недостаток скорее относительный, т.к. появились идеи превращения швов в элементы декора.

Виды пластиковых потолочных панелей

Все ПВХ панели разделяют на две стеновые и потолочные. Они отличаются жесткостью и весом: на потолке неважна механическая прочность, потому материал делают облегченным, с тонкими стенками. Обращаться с ними нужно аккуратно: можно смять даже двумя пальцами. Можно ли монтировать стеновые панели на потолок. Можно, но стоят они дороже, а их более высока прочность невостребована. К тому же они тяжелее, потому немного будет увеличена нагрузка на каркас (если такой будет) и при его монтаже нужно это учитывать.

Теперь о размерах панелей и видах их поверхностей. Есть материал, внешний вид которого напоминает вагонку: такие же полосы, только из пластика. Потолок из таких панелей называют еще реечным так как по внешнему виду поверхность очень похожа.

Реечные пластиковые потолки

Практически ровная, без щелей поверхность, с трудом различаемыми стыками получается из безшовных пластиковых панелей. Стыки таких панелей практически незаметны: лицевая поверхность ровная и гладкая, а с боков есть шип и паз, как на обычной вагонке, при помощи которых и собирается обшивка.

Потолок из бесшовных пластиковых панелей

Есть еще листовой пластик. Работать с ним сложнее и его применяют мало: он необходим, если отделывают колонны или другие нелинейные поверхности, а потолок удобнее собирать из реек.

Есть листовые потолочные панели ПВХ

К плюсам потолков из пластиковых панелей можно отнести легкость ухода за ними: практически любые загрязнения смываются теплой мыльной водой. Неизменным вид остается порядка 5-10 лет — зависит от качества пластика.

Разновидности и особенности конструкций

Для освещения применяются такие разновидности светодиодной продукции:

точечные светильники неповоротные и поворотные. Монтируются в натяжные и подвесные потолки, арочные проемы и ниши. Применяются для общего и декоративного освещения;

Яркий точечный светильник

встраиваемые и накладные светильники, которые могут быть квадратной и круглой формы и диаметром 25-35 см. Применяется для общего освещения;

Накладная конструкция

сенсорные и обычные линейные светильники, которые монтируются для общего или декоративного освещения. Местом установки могут служить шкафы – купе, полки или гардеробные;

Сенсорные конструкции

• светодиодные лампы монтируются в специальные и стандартные патроны;
• светодиодные ленты активно используются при создании оригинальных интерьерных решений.

Светодиодная лента может быть выполнена в разной цветовой палитре

Статья по теме:

Как применять встраиваемые светодиодные светильники для подвесных потолков

Потолочные светильники часто монтируются на каркас подвесных конструкций. Светодиодные лампы равномерно распределяют свет по периметру помещения. Потолочные светильники, встроенные в гипсокартонную конструкцию,чаще устанавливаются на невысоких потолках. Led-ленты монтируются на профиле.

Светодиодные лампы имеют превосходные эксплуатационные качества. Поэтому их применяют для жилых, производственных и офисных помещений. Точечные светильники для подвесных потолков могут применяться для освещения огромных пространств.

Модели встроенных потолочных светодиодных светильников могут быть модульными и точечными. Точечные приборы также называют фокусными, так как они фокусируют излучение на конкретный участок.

Встраиваемые конструкции могут иметь разные конфигурации

Как выбрать светодиодные потолочные светильники для натяжного потолка

Натяжные потолки представляют собой полотнище, зафиксированное на профиле. Если светильники имеют мощные лампы, то полотно может сильно нагреваться, пожелтеть и даже стать неэластичными. Поэтому часто применяются конструкции светодиодных точечных светильников для натяжных потолков.

Для натяжных конструкций могут применяться такие варианты:

• для накладных приборов необходимо сначала подготовить специальную базу подведенной проводкой;
• также, как и накладные, монтируются встраиваемые светодиодные потолочные светильники для натяжных потолков. При этом применяется крепление пружинного типа;
• статичные модели не имеют подвижных деталей, а поворотные обладают подвижными элементами, что позволяет регулировать направление лучей;
• можно использовать конструкцию встраиваемых точечных светодиодных потолочных светильников для ванной или для других помещений. Они имеют небольшие размеры и рассчитываются только на одну лампу.

Необычная система освещения для натяжных конструкций

Что из себя представляют светодиодные потолочные подвесные светильники

Подвесные потолочные светодиодные светильники могут быть таких видов:

• модульные применяются для офисных и служебных помещений. К преимуществам стоит отнести и прямолинейное направление лучей света. При этом освещается окружающее пространство и пол. С помощью света можно зонировать пространство;
• фокусный светильник направлен в одну определенную сторону.

Подвесная сложная конструкция

При выборе подвесных конструкций особое внимание стоит уделить таким показателям, как мощность, высота подвеса и воздействие окружающей обстановки. При установке подвесных приборов следует учитывать, что расстояние от ламп до поверхности полотна было не менее 40 см

Установка ленты в нишу

Теперь давайте разберемся, как монтируется подсветка в нише потолка.

Подготовка

На что стоит обратить внимание в процессе подготовки ниши?

Провода для подключения нужно вывести заранее туда, где расположится блок питания ленты.

Здесь это сделано: разводка готова к подключению блока питания.

Сам блок питания сильно отличается от ленты размерами: он довольно габаритный. К тому же, как уже говорилось, БП может ощутимо греться. Лучше продумать его расположение в таком месте, где он будет доступен для замены в случае поломки, не виден с высоты человеческого роста и не зажат между профилями и гипсокартоном: минимальный теплоотвод все-таки желателен.

Все условия соблюдены.

• Учтите, что подсветка сделает видимыми малейшие дефекты потолка над нишей. Лучше не лениться хорошо прошпаклевать поверхность перед покраской.
• Поверхность ниши перед фиксацией ленты должна быть очищена от пыли и грязи. Если лента будет крепиться на профиль — его желательно обезжирить; если на гипсокартон — прогрунтовать. Зачем? Чтобы лента не отклеилась и не перекрутилась под собственной тяжестью. В этом случае подсветка станет неравномерной.

Так выглядит монтаж подсветки в этом случае. Потолочный плинтус клеится так, чтобы между ним и потолком был примерно пяти — десятисантиметровый зазор.

• Подберите светодиодную ленту для потолка нужной вам длины. Не забудьте, что разные ленты имеют разную кратность резки. К примеру, SMD 3528 Q60 можно резать с интервалом в пять сантиметров (через каждые три светодиода).
• Блок питания подбирается исходя из длины ленты, ее удельного потребления на метр и напряжения питания. Запас по мощности не повредит. 95 процентов отказов светодиодной подсветки — это неисправности блоков питания. Зачастую из-за перегрузки или перегрева.

Установка ленты

Итак, ниша в потолке полностью готова.

Настала очередь монтажа самой ленты подсветки.

1. Лента крепится к поверхности благодаря липкому слою, нанесенному на нее с тыльной стороны. Перед наклейкой, разумеется, удаляется защитное покрытие. Если лента клеится на оцинкованный профиль, из соображений безопасности стоит изолировать поверхность. Хотя бы просто наклеив под ленту скотч.

Чтобы наклеить ленту, нужно удалить защитный слой.

1. Лента представляет собой довольно сложную электронную схему на гибкой основе. Не перегибайте ее (радиус изгиба не должен быть меньше 20 миллиметров), не перекручивайте и не ломайте.
2. Лента режется между площадками, предназначенными для пайки. В местах разреза есть маркировка. Ее можно и спаять по тем же контактам; при этом паяльник должен быть не слишком горячим, время пайки — не превышать 10 секунд.
3. Если ниша в потолке имеет общую длину больше пяти метров (почти всегда это так) — подключайте ленты к блоку питания параллельно,  протянув от клемм пару проводов. При последовательном подключении легко спалить дорожки слишком большим для них током.
4. При подключении к блоку питания стоит быть очень внимательным. Выводы для подключения ленты промаркированы знаками «+» и «-«. Подать на эти выводы 220 вольт — значит лишиться блока питания. Если подключить с другой стороны светодиодную ленту — сгорит и она.
5. Для регулировки светимости светодиодных лент используются специальные диммеры с большим диапазоном регулировки яркости. Использование обычных диммеров для ламп накаливания в большинстве случаев не приводит к серьезным проблемам,  но диапазон яркости на выходе довольно мал. Кроме того, из-за особенностей схемотехники ленты после диммера возможны искажения цвета: теплый белый свет может стать голубоватым.

Специальные диммеры могут даже управляться дистанционно.

Стоимость светодиодных светильников

На светильник светодиодный потолочный накладной, цена значительно выше, чем у других типов ламп. Поэтому приобретать следует изделия проверенных производителей. Цена зависит от мощности, поскольку количество светодиодов увеличивается. Так, лампа компании ASD Group на 3,5 Вт стоит 72 руб, а на 24 Вт — 473 руб. Также необходимо платить за расширение функциональности. Например, диммируемый светодиодный светильник фирмы Hazard на 32 Вт стоит 2345 руб.

Примите во внимание, что слишком дешевые изделия могут оказаться подделкой. Они в большинстве случаев не соответствуют заявленным показателям

Замена GX53 на лед панели

Небольшие по размерам экземпляры таких панелей круглой формы, будут отличной заменой популярным светильникам GX53.

Дело в том, что у 53-х слишком большое количество брака попадается в самих лампах. Несмотря на заявленные параметры, они горят как ”свечки”.

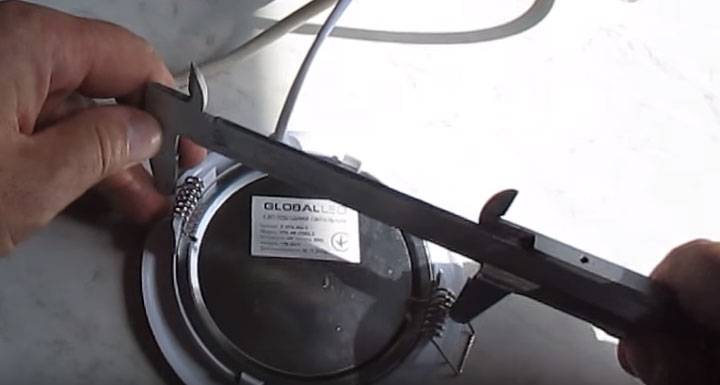

Подобрав круглую панель соответствующего размера под диаметр GX53, можно легко произвести их замену на потолке без всяких переделок. Средняя мощность лампочек у GX53 – 8-10Вт. Именно на них реализуют основное освещение без всяких люстр.

Такой же мощности, а порою и больше, можно подобрать панель. Чем больше мощность, тем больше будет ее диаметр. Здесь прямая зависимость.

Нагреваются они минимально, так что безопасны для монтажа в натяжные потолки.

Монтируются аналогично моделям GX53.

Вырезается в потолке отверстие по внутреннему диаметру панели + пружинка.

За потолком монтируется и крепится драйвер. Отжимаются лапки и светильник вставляется в свое посадочное место.

Благодаря тому, что они очень тонкие, расстояние до основного потолка может быть самым минимальным. Фактически на ширину профиля для крепежа.

Квадратные световые панели больших размеров можно установить и подключить несколькими способами. Вот 4 наиболее распространенных.

Способы подключения ламп 220 В

Современные производители выпускают две разновидности лед-ламп – на 220 и 12 вольт. Первые получили большее распространение в быту – так как удобны и привычны в применении. Чтобы включить их в схему, достаточно просто монтировать их стандартным способом. Так, в исполнении стандартной лампочки светильник вкручивается цоколем в соответствующий патрон. При этом для его работы не требуется никакого дополнительного оборудования.

Существует 3 основных способа, как подключить светодиодный светильник к 220 В – это:

Последовательный.

Метод применяется, когда возникает необходимость в экономии проводника. При этом должно соблюдаться условие, что в цепи будет находиться не более 6 лампочек. Недостаток заключается в том, что при выходе из строя одного светильника остальные также перестанут работать. Для поиска неисправности придется проверять каждый.

Для подключения по этому способу к 1-му прибору подводится фазный провод от выключателя. Затем от 1-го ведется проводник ко 2-му и т. д. – по последовательной схеме. В завершении к заключительному светильнику в цепи проводится нулевая жила от распредкоробки.

Пример схемы последовательного, параллельного и ошибочного подключения лед-лампочек Источник svetilov.ru

Параллельный.

Стандартный и наиболее применимый способ подключения. Все лампочки выдают светимость, соответствующую гарантии производителя. Однако при таком методе расход проводников значительно выше, чем в выше описанном.

При подключении по данной схеме протягивается кабель, идущий от распредкоробки через выключатель. При этом подсоединение приборов освещения осуществляется поочередно. Таким образом, к каждому из них подходит и фаза, и ноль. Если испортится один светильник, остальные продолжат работать в штатном режиме.

Лучевой.

Метод является альтернативным параллельному. Применяется, когда требуется сэкономить на проводнике, но при этом сохранить принцип параллельности электросхемы. Его суть состоит в том, что в позицию, центрально расположенную по отношению к подключаемым светильникам, подводится кабель от распредщитка.

Далее к каждому осветительному прибору подводятся отдельно нулевые и фазные жилы. При этом соединение всех проводов в одной точке осуществляется путем скрутки или специальной клеммной коробки.

Распределительная клеммная коробка для соединения проводки Источник ytimg.com

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

В заключение

Еще совсем недавно пластиковыми панелями зашивались потолки в различных помещениях, в том числе и в жилых. В наше время пластиковые панели как-то отошли на второй план и больше применяются для отделки нежилых помещений и, несмотря на достаточно широкий ассортимент, способный удовлетворить пожелания любого клиента по качеству, по расцветке, по текстуре и т.д.

И все же, отделка помещений (потолков) пластиковыми панелями практикуется, особенно в помещениях с повышенной влажностью. К ним можно отнести ванную комнату, туалет, подсобные помещения, балконы, лоджии и, в крайнем случае, кухни. Недостаток этого отделочного материала заключается в его низкой технологичности. С его помощью можно получить идеально ровную поверхность, а вот различные геометрические фигуры под вопросом, по сравнению с гипсокартоном, который позволяет без особых усилий получать различные геометрические фигуры, а также элементы декора различной сложности.

Монтаж пластиковых панелей не отличается сложностью, при этом потолок можно в любой момент разобрать и смонтировать по-новому, если, конечно, не прибегать к монтажу с помощью клеев. Единственная проблема – это качество, которое желает оставаться лучшим. Качество отделочных материалов заметно упало после того, как отечественные предприятия освоили выпуск пластиковых панелей, а также фурнитуры к ним. Кроме этого, практически невозможно подобрать молдинги по цвету панелей. Зачастую красивые панели совсем не смотрятся при использовании белых профилей или профилей, цвет которых далек от цвета используемых панелей. Этот существенный недостаток многих желающих останавливает, когда они выбирают отделочные материалы для потолков.

Следует отметить еще один негативный момент: когда человек выбирает пластиковые панели, то практически нет выбора профилей (молдингов) и приходится клиенту выбирать из того, что есть. Кроме того, что профиля могут быть только белого цвета или его оттенков, качество этих изделий просто отвратительное.

Потолок в ванной за 15 минут своими руками. Хитрости и секреты монтажа потолка панелями под золото!

Watch this video on YouTube
