Алгоритм устройства системы с вентилятором
Вытяжной вентилятор
Пошаговое руководство по установке комбинированного варианта предусматривает усиление нагнетания свежего воздуха специальным широколопастным вентилятором.
- Для работы понадобятся инструменты: ножовка, дрель, трехжильная проводка, пр.
- Приобретается вентилятор расчетной мощности и производительности.
- В деревянном срубе дрелью со специальной воронкой выполняются рядом расположенные дыры.
- При помощи ножовки спиливаются перепонки между ними, дыры объединяются в одно отверстие.
- Таким же образом выполняется канал на вход (выход) воздуха.
- Экспериментально проверяется вектор движения воздушного потока. Для этого отверстия все закупориваются, топится печь. Когда температура в бане превысит +50°С, отверстия открываются. Исследуются потоки воздуха.
- Прокладывается в водонепроницаемой гофрированной оболочке жесткая проводка для питания вентилятора с использованием УЗО.
- По центру вентиляционного отверстия устанавливается вентилятор. Крепится саморезами.
- Изготавливаются или приобретаются заслонки для предотвращения потерь тепла, сокращения времени разогрева печки. Вставляются в закрепленные полозья или монтируются на петлях. Если баня расположена автономно, затворы навешиваются и со стороны улицы.
Итак, нужна ли вентиляция в бане – да, нужна. Можно ли ее устроить самостоятельно без применения сложной оснастки – да, вполне. Но, с обязательным изучением теоретических основ, разработкой проекта и составлением схемы производства работ.
Вентиляция в парной
От выбора правильной вентиляции в бане зависит срок службы строения, поэтому необходимо тщательно разобраться в типах принудительных вентиляционных систем:
| Принцип работы вентиляции | Особенности работы системы | Подходит ли вентиляционная система для бани? |
| Естественная | При естественной вентиляции конвекция образуется из-за разницы давления между банным помещением и улицей. Любое расположение приточного отверстия, равно как и вытяжного, помешает правильному прогреву парной. | Нет |
| Комбинированная | Этот способ является самым оптимальным из-за отсутствия строгих правил для размещения вентиляторов. Приборы для принудительной вентиляции в парной устанавливаются по-любому из удобных для строителя способов. | Да |
| Механическая | Этот способ самый дорогой, не каждый строитель может себе его позволить. Подачу свежего воздуха и температуру в банном помещении поддерживает специализированное устройство. Такой тип подходит и для бань, которые установлены внутри загородных домов. | Да |
Устройство вентиляции половиц в парной
Деревянные половицы больше всего подвержены гниению в парной. Связано это с тем, что влага скапливается и снизу, поступая от фундамента и сверху, оседая в виде пара.
Отдушины лучше всего устанавливать под половицами. Прежде всего, при таком способе вентиляции не возникает сквозняка, а значит ими можно пользовать прямо во время процесса парения. Благодаря тому, что вентиляция проходит под половицами, отлично сушится нижняя часть напольного покрытия.
Чтобы облегчить работу вентиляции, также рекомендуется отвести в сторону канализационный слив. Это поможет минимизировать количество влаги под половицами.
Схемы обустройства вытяжки для бани
Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.
Однако просто проветрить парилку и просушить деревянные элементы – недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка. Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.
Система вентилируемого пола
Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.
Для организации такой конструкции потребуется соблюсти ряд условий:
- в фундаменте бани должны быть предусмотрены воздушные отверстия;
- в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
- приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
- чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
- по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.
Воздухообмен в предбаннике
Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.
При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.
Вытяжка в душевой комнате
Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий – заканчивается над кровлей.
Система вентиляции в парной
Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков. При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.
Интенсивность воздушных потоков можно регулировать с помощью задвижек. Вместе с тем большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.
Таким образом, придерживаясь рекомендаций и правил организации вытяжки в бане, а также руководствуясь подсказками на фото и видео, вы сможете правильно и качественно обустроить это строение и пользоваться им в свое удовольствие.
Особенности проектирования системы
При обустройстве вентиляции пола необходимо учитывать ряд конкретных условий. Эффективность и комфортабельность системы обусловлена выполнением таких требований:
недопущение охлаждения пола во время банной процедуры, особенно важно обеспечить отсутствие сквозняков (не должно тянуть по ногам);
объем воздушной массы должен быть достаточным для выполнения поставленных задач;
должна обеспечиваться быстрая, оптимальная сушка, особенно при наличии деревянных полов, когда недопустима сырость, но плохо сказывается и чрезмерное высушивание, способное вызвать растрескивание древесины;
обустройство вентиляции следует производить на стадии строительства бани, когда создаются отдушины нужной формы и размера, закладываются трубы, формируются распределительные каналы (зазоры).
При обеспечении приточной вентиляции через пол необходимо, чтобы по полу не тянул холодный возудх
Качество и характеристики вентиляции зависят, прежде всего, от расположения отдушин. При выборе места для них необходимо учитывать климатические условия (влажность и температуру воздуха), ветровую обстановку («розу ветров»), ландшафт участка, наличие загрязняющих источников, а также внутренние факторы – тип и расположение печи, конструкция дверей, наличие окон и форточек.
Схема устройства вентиляции через пол в печь бани
Наиболее часто входное отверстие для вентиляции пола размещается в следующих местах, на 3-х различных уровнях:
- самый низкий уровень: в фундаменте или под напольным покрытием;
- непосредственно под печкой или на уровне её основания;
- в стене на высоте 35-45 см от пола (лучше всего за печью).
Как прогреть русскую баню
Сначала нужно растопить печь. Выводные отверстия при этом необходимо держать закрытыми. Открывается только ввод.
Прогрев помещение до нужной температуры, нужно открыть задвижку нижней трубы воздуховывода. Это обеспечит правильную циркуляцию воздуха. Температура понижаться не будет.
Для того чтобы прогреть печь, необходимо открыть задвижку в печи русской бани
Проходя в короб снизу, нагретый воздух постепенно будет вытеснять прохладные воздушные массы к выводному отверстию. При проходе через короб они будут обеспечивать дополнительное прогревание помещения. Параллельно будет проходить также вентиляция парилки.
Нужна ли вентиляция в бане в парилке?
Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?
Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.
Вентиляция в бане своими руками: пошаговое руководство с фото
Установка вентиляции в бане своими руками – дело не сложное. В простейшем варианте потребуются всего лишь асбестоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.
Предлагаем вам мастер класс как сделать вентиляцию в бане своими руками с использованием приточного клапана (если стены выполнены по каркасной технологии):
| Иллюстрация | Выполняемая работа |
| Разберите клапан на составные части. | |
| Обведите на стене окружность вентиляционного канала с помощью маркера или карандаша | |
| Дрелью проделайте несколько отверстий в обшивке. Они должны быть большого диаметра, чтобы в отверстие мог поместиться нож лобзика. | |
| Лобзиком вырежьте окружность в обшивке. | |
| Удалите деревянную часть. | |
| Извлеките утеплитель и пароизолятор. | |
| Длинным сверлом просверлите наружную обшивку, чтобы не ошибиться с расположением наружной части клапана. | |
| Сделайте отверстие снаружи, ориентируясь на отметки длинного сверла. Предварительно очертите окружность маркером. | |
| Отпилите трубку клапана на нужную длину (толщину стены). Это можно сделать при помощи ножовки по металлу. | |
| Установите трубку воздуховода в готовое отверстие. | |
| Закрепите внутреннюю часть клапана на стену при помощи саморезов | |
| Закрепите наружную часть клапана. |
Такие клапаны можно установить в моечной и предбаннике.
Расположение вентиляционных отверстий
Существует несколько вариантов их расположения:
- первый вариант предполагает размещение двух отверстий напротив друг друга. Во время проведения работ по настилу пола между досками рекомендуется оставлять небольшие зазоры, а также оставить два отверстия, размещенных в противоположных углах. Эти отдушины необходимо закрыть решетками. Такой вариант позволяет свежему воздуху проникать в сауну естественным образом;
- второй вариант предполагает размещение входного отверстия у пола за печкой, а выходных – на противоположной стене под потолком и внизу. Часто выходные отдушины соединены общим коробом, при этом их обязательно следует оснастить задвижками;
- Третий вариант предполагает установку входного отверстия на полметра выше печи. Выходное отверстие в этом случае следует сделать на противоположной стене, чуть ниже размещения входного. Они ни в коем случае не должны быть на одной линии. Для такой системы необходимо дополнение вытяжки вентилятором. С его помощью прогреть помещение удастся куда быстрее;
- четвертый вариант предполагает размещение вентиляционных отверстий напротив друг друга на высоте 30 см от пола. Разумеется, при таком раскладе систему следует дополнить специальными устройствами, такими как дефлектор или вентилятор.
Вне зависимости от того, какое устройство вентиляции в сауне выбрано, добиться лучшего результата позволит дополнение каждого воздуховода задвижкой. В период прогревания помещения задвижку можно закрыть, таким образом, теплый воздух не будет выходить, и сауна прогреется намного быстрее. В случае, когда температура воздуха стала невыносимой, задвижку можно открыть и экстренно проветрить помещение.
Устройство вентиляции в отдельно стоящей кирпичной бане
Кирпичное строение, также как и строение из пенобетона, керамзитовых блоков и другие капитальные сооружения – это уже другое дело. Вентиляция в кирпичной бане более сложная.
Первое отличие – полы в кирпичном строении должны быть вентилируемыми. Все дело в том, что полы в бане постоянно соприкасаются с водой, и если они будут глухими, то менять доски придется примерно раз в три-четыре года. О неприятных запахах и плесени можно даже не говорить.
Вентиляция пола в бане закладывается еще на этапе строительства фундамента. Для этого в фундаменте с противоположных сторон делают специальные отверстия. Эти отверстия будут обеспечивать сквозную циркуляцию воздуха под полом и просушку лаг.
Схема вентиляции через пол
Второе отличие – обязательное присутствие в парной специальных приточных и вытяжных отверстий. Их может быть несколько. Два приточных отверстия делают на уровне пола и закрывают решетками, чтобы не проникали грызуны.
Для устройства вентиляции в бане существует 4 наиболее популярные схемы, из которых вы можете выбрать наиболее подходящую для вас.
Схема №1. Приточное отверстие находится за печкой на расстоянии 50 см от пола. Вытяжное отверстие прорубают в противоположной стене не выше 30 см от пола. На него устанавливают вентилятор для бани, который будет обеспечивать циркуляцию воздуха.
Схема вентиляции №1
Согласно этой схеме воздух в парилке прогревается равномерно, входящий — нагревается от печки и поднимается вверх. Охлаждаясь, он опускается вниз и выходит через выходное отверстие. Чем ниже оно будет располагаться, тем сильнее будет ток воздуха. При использовании вентилятора, на выходное отверстие может устанавливаться вентиляционный клапан.
Схема №2. Подходит для тех бань, где печь топится из парной. В этом случае приток делается прямо под печкой. Поток свежего воздуха засасывается печкой, поддерживая горение, и обеспечивает приток непосредственно в помещение.
Схема №2
Вытяжное отверстие располагают над полом и подсоединяют к нему гофрированную трубу, которая поднимается вверх до уровня крыши и выходит на улицу. В других случаях вентиляционный канал делают в стене.
Схема №3
Схема №4
Свежий воздух засасывается печкой через отверстия в полу и, проходя через топку, выходит в помещение парилки и в моечную. Из помещений он удаляется через отверстия, находящиеся внизу, над уровнем пола.
Существуют также комбинированные схемы вентиляции, но для их устройства своими руками необходима консультация со специалистом.
Желаем вам легкого пара.
Наглядно разобраться с тем, как устраивается вентиляция в бане, вам поможет видео в этой статье.
Принцип работы системы вентилирования в парилке
Вытяжка в потолке.
Второй вариант

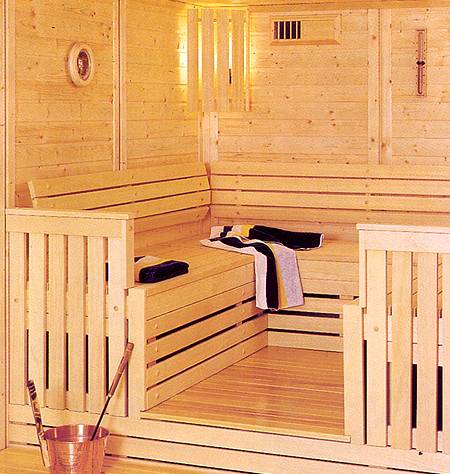

Парилка с правильно организованной вентиляцией
На видео в этой статье показаны основные принципы монтажа вентиляции.
Механическая схема
Баня остро нуждается в грамотной вентиляции. От нее зависит безопасность и комфорт принимающих водные процедуры людей и долговечность самой постройки. Обустройство системы нужно выполнять по всем правилам, планируя ее еще на этапе проектирования бани.
У вас есть личный опыт обустройства вентиляции в бане? Вы можете поделиться собственными методами или задать вопросы по теме статьи в расположенном ниже блоке.
Вентиляция в бане в парилке: почему необходима?
Выше мы уже рассказали об опасности замкнутой среды с точки зрения воздействия угарного газа, а также упомянули о необходимости создания микроклимата для просушки парной после её использования. Вентиляция в бане, в парилке однозначно повысит комфортность пребывания там и продлит срок эксплуатации постройки.
Вентиляция в парилке русской бани
Отличительной особенностью русской бани является влажный пар. При этом разнится и температурный режим, который ниже аналогичного показателя у сауны. Однако, напитанный влагой теплый воздух в значительно быстрее прогревает человеческое тело и обладает более мягким и щадящим действием (не оказывается спазмирующее действие на сосуды, можно посещать людям пожилого возраста и детям).
Устройство печи достаточно специфично: как правило, камни размещаются внутри, доступ к ним можно получить открытием дверцы. Это обеспечивает более длительное сохранение тепла камнями, и их сложнее залить, даже при неумелом расходе воды.
Вентиляция в парилке русской бани
Самое важное – это сохранить баланс, ведь пар имеет «ударный» характер, вырываясь из печи, сразу после того, как на каменку плеснули воды. Если она будет сконструирована неправильно, то можно упустить весь пар
В русской парной чаще всего применяются отдушины, которые устанавливаются в нижней части стен и обеспечивают сохранность жара, который скапливается у потолка.
Классификация бань
Согласно СНиП II-Л.13-62 «Бани. Нормы проектирования», есть общественные и частные бани.
Общественные
Бывают двух типов:
- русского. Основную площадь занимают мыльные комнаты. Есть парилка и душевая комната.
- комбинированного. Мыльной комнаты нет. Есть парильная комната и душевые кабины.
Количество посетителей для расчета принимается равное 50, 100, 200 или 300 человек. Для сельской местности есть исключение из правил. Общественная баня может быть на 10 или 26 мест.
Конструктивные решения для проекта берутся из СНиП II-Л.2-62 «Общественные здания и сооружения. Основные положения проектирования». Обычно здания общественной бани относятся ко второму классу, реже – к первому.
Бани 3 и 4 классов – это индивидуальное строение, рассчитанное на личное пользование.
Частные
Под понятие «частные бани» подпадают любые частные строения, от старой русской бани на приусадебном участке, до современной сухой сауны вблизи коттеджа. Рассчитываются на 1-5 мест. К таким постройкам не всегда применимы нормы и правила.
Это индивидуальное строительство, оно не регламентируется и не проходит техническую экспертизу и приёмку отраслевых государственных органов. Поэтому возможен отход от стандартов проектирования вентиляционных систем. В подобных ситуациях необходимо руководствоваться не только строительными нормами и правилами, но и многолетним опытом, здравым смыслом, проверенными наработками.
Подготовка к установке вентиляционной системы
После принятия решения о применении той или иной схемы вентиляционной системы требуется выполнить её чертёж. При помощи простого карандаша и линейки на листе бумаги обозначают места расположения всех входных и выходных каналов, а также коробов для организации потоков воздуха. При проектировании вентиляционных каналов учитывают такие требования:
- входные и вытяжные каналы должны быть одинаковыми по длине. Иначе достаточный уровень циркуляции воздуха не будет обеспечен;
- размер сечения всех каналов также должен быть одним и тем же;
- нельзя располагать входной и выходной каналы на одном уровне друг напротив друга, потому что в этом случае циркуляция воздуха будет отсутствовать.
После составления чертежа выполняют разметку внутри помещения. С помощью рулетки и маркера размечают точки расположения каналов. Отверстия в стенах и перегородках между помещениями легко выполняются специальной коронкой при помощи электрической дрели.
На чертеже нужно указать размеры помещения и точное расположение всех вентиляционных отверстий
Советы по выбору и покупке материалов
Для изготовления систем вентиляции зачастую используют обычную пластиковую водопроводную или канализационную трубу или специальную металлическую оцинкованную трубу диаметром не более 10 сантиметров. На вытяжную трубу, выходящую на крышу бани, для защиты от попадания внутрь системы осадков устанавливают зонтик из того же оцинкованного метала.
На входные каналы, которые располагаются на уровне или невысоко от земли, требуется устанавливать решётки для защиты от проникновения грызунов и других мелких животных. Не следует забывать и о таких полезных вещах, как заслонки, которые используются для ручной регулировки циркуляции воздуха. Заслонки могут монтироваться на вентиляционные короба в виде самостоятельной детали конструкции.
Вентиляционное отверстие удобно оборудовать заслонкой, благодаря которой можно самостоятельно регулировать приток воздуха
Расчёт вентиляции для бань разных размеров
При расчёте нужного сечения короба вентиляционных каналов используют известное соотношение: на каждый кубический метр объёма помещений требуется вентиляционный канал (входной и выходной) сечением равным 24 см2. Часто используют стандартные канализационные трубопроводы, изготовленные из полиэтилена и имеющие диаметр 10 см (радиус трубопровода равен 5 см). Площадь сечения такой трубы равна 3,14х52=78,5 см2. Для того чтобы расчитать, вентиляцию какого объёма помещения сможет обеспечить один короб с таким сечением, полученную величину сечения короба необходимо разделить на 24 см2. Получаем: 78,5/24=3,27 м3.
По вентиляционной трубе, выведеннй наружу, воздух из помещений будет выводиться на улицу, уступая место свежему
Допустим, что в бане парилка имеет размеры 2х2 м, а предбанник — 1х2 м. Высота потолков везде одинаковая и равна 2 м. Итого суммарный объём помещений равен 2х2х2+1х2х2=12 м3. Теперь определяем, сколько потребуется выполнить входных каналов для обеспечения полноценной вентиляции помещений при использовании канализационного трубопровода: 12/3,27=3,7. Принимаем значение равным 4. То есть необходимо выполнить четыре входных канала.
После определения мест расположения каналов делается разметка, сверление отверстий и монтаж коробов.
Размеры вентиляционных отверстий
Площадь сечения вентиляционных каналов зависит от размеров банных помещений: предбанников, парилок, душевых и комнат для отдыха. Важным моментом является не только правильное определение сечений каналов, но и обеспечение возможности их регулировки. Для этого предусматривается установка заглушек или задвижек.
Стоит обратить внимание и на тот факт, что при большом сечении каналов прогрев помещений до требуемой температуры с последующим её поддержанием будет достаточно трудной задачей. Главной причиной этого является отсутствие или затруднённость регулировки проходных сечений входных каналов
В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов
В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов.
Очень важно правильно рассчитать размеры вентиляционных отверстий
Необходимые инструменты
Для монтажа узлов вентиляционной системы требуется следующие инструменты:
- электрическая дрель;
- коронка по дереву/металлу диаметром 100 мм;
- строительный пистолет под тубу с герметиком.
