Как переделать светодиодную лампу

Светодиодные лампы вместо люминесцентных: а стоит ли менять

Замена светильников Армстронг на светодиодные в большинстве случаев оправдана, поскольку LED-источники почти по набору параметров устаревшие аналоги превосходят. Для себя просчитайте первоначальные траты, сопоставьте параметры разных лампочек, пересчитайте экономию в долгосрочной перспективе в случае замены светодиодными лампами люминесцентных ламп 18 Вт.

Лампы дневного света Т8:

• вырабатывают до 10000 часов, обычно меньше;
• свет распространяют по разным направлениям, требуют наличия специальных отражателей;
• увеличивают яркость при включении по нарастающей;
• автомат защиты часто дает сбои в работе;
• люминесцентный поверхностный слой постепенно теряет свои качества, поток света уменьшается на треть довольно быстро;
• ртуть, колбу нужно грамотно утилизировать.

Лампы светодиодные Т8:

• служат до 50 тыс. часов (учитывайте число включений-выключений);
• дают направленный свет;
• сразу включаются ярко с полной отдачей светового потока;
• нет необходимости ставить драйвера или дроссели и стартеры;
• яркость теряется не больше 10% за каждый десяток тысяч часов;
• потребление энергии от сети минимальное;
• экологическая безопасность – 100%.

Светоотдача светодиодных ламп Т8 (при равном с люминесцентными потреблением энергии) имеют в разы больше, выходят из строя раньше положенного срока очень редко. При покупке вы получаете гарантию от завода-производителя либо поставщика. Возможность размещать внутри главной колбы разное число светодиодных элементов позволяет получать любую интенсивность света и любую цветовую температуру. Взвесив сильные и слабые стороны решения, можно сказать, что лампы светодиодные вместо люминесцентных в перспективе будут выгоднее. Недостаток один – светодиоды стоят дороже.

Виды длительности службы

Основным отличием светодиодных ламп от ламп накаливания является выход из строя: первые постепенно начинают терять яркость светового потока, в то время как вторые перегорают и перестают работать одномоментно. Яркость светодиодов постепенно уменьшается к концу периода службы, в связи с чем добросовестные производители указывают на выпускаемой продукции 2 вида сроков:

• полный;
• эффективный.

Полный

Под полным временем службы осветительного прибора понимается весь период его эксплуатации. Недобросовестные производители указывают на выпускаемой продукции именно полный срок службы.

Справка! Полное время эксплуатации является величиной приблизительной и не свидетельствует о действительном периоде, в течение которого светодиод можно использовать.

Эффективный

Покупая светодиоды, следует исходить из эффективного периода работы. При этом следует иметь в виду, что Национальный стандарт ГОСТ Р 54815-2011 говорит об окончании времени службы светодиода после того, как интенсивность его светового потока снизится до 50 % (в определенных случаях до 30 %).

Кроме того, на эффективный период эксплуатации светодиодов влияет промежуток времени, в течение которого половина осветительных элементов перестанет функционировать по причине неисправностей в электрической цепи и низкой светоотдачи.

Пошаговая инструкция переделки лампочки

На первом этапе переделки необходимо снизить ток через светодиоды. Это продлит срок службы изделия. Но характеристики яркости свечения будут также снижены. Снижение параметров происходит не линейно, а с отставанием. Вместе с этим повышается КПД каждого из чипов. Это способствует снижению температуры кристаллов в процессе работы.

Зависимость характеристик яркости от прямого тока, учитывая потери тепла.

На графике наглядно можно увидеть КПД чипа и теплопотери в виде нелинейной зависимости. Для снижения следует найти на плате один или два резистора. Плата включена параллельно с сопротивлением в несколько Ом. Это тот датчик, с которым следует работать. Он есть во всех схемах драйверов, как линейных, так и импульсных.

Резистор заменяется на другой с большим сопротивлением. Как альтернативный вариант, можно выпаять один из них. Ток через диоды понизится пропорционально увеличению сопротивления датчика тока. Даже если снизить ток незначительно, это отразится на сроке службы изделия за счет снижения температуры кристалла в процессе работы.

Если для переделки используется дорогая лампа, здесь установлено большее количество светодиодов, чем у дешевых аналогов, а режим работы более щадящий. Мощность рекомендуется занизить примерно на 20-30% только в том случае, если используется новая лампочка. Если чипы мощные, ток через них следует уменьшить на 50%. Если один из диодов сгорит, через некоторое время остальные также придут в негодность. Это может происходить до тех пор, пока все элементы не будут заменены на новые.

Постепенное нарастание яркости после включения

Следующий этап доработки светодиодной лампы на 220 В заключается в том, чтобы обеспечить плавное нарастание яркости. Для этого понадобится позистор. Это терморезистор с положительными показателями температурной зависимости. Он включается в схему параллельно большей части чипов или всем без исключения.

Схема плавного включения.

Пока позистор холодный, показатели сопротивления минимальны. Ток проходит через некоторые светодиоды и поэтапно разогревает его. По мере нагрева сопротивление плавно нарастает, что включает в цепь остальные чипы и яркость начинает также расти.

Для работы понадобится позистор с маркировкой WMZ11a (на 330-470 Ом). Элементы можно легко найти в продаже или снять с энергосберегающей лампочки мощностью не менее 32 Вт. В устройствах с меньшей мощностью установлен позистор на 1 Ом или более, что не подойдет для переделки.

Из ситуации можно выйти, если произвести параллельное подключение нескольких элементов, но этот способ непопулярен. Лампочки с такими доработками преимущественно устанавливают в люстры на потолке. Если схема собрана правильно, включение на полную яркость произойдет через 25-30 секунд.

Конструкция светодиодов

Светодиод представляет собой небольшую прозрачную трубку из качественной пластмассы. Внутрь помещается драйвер и гетинаксовая планка с впаянными LED-диодами. С этим и связано отсутствие необходимости во внешней пускорегулирующей аппаратуре. Достаточно подключить лампу к сети 220 В.

Светодиодные изделия имеют стандартный цоколь G13, при этом внутри при помощи медной проволоки колбы происходит соединение между штырями лампы. Благодаря этому электричество можно подавать по любому штырьку.

Светодиодная трубка может иметь длину 600 или 1500 мм, а мощность обычно находится в пределах 9-25 Вт. Свет от источника может быть теплый (желтый) или холодный (белый). Светодиодные лампы выпускаются в разной форме. Наиболее распространенными являются конструкции с классическим корпусом на 5 мм. В верхней части находится линза, в нижней — отражатель, в корпусе — кристалл, который представляет собой излучатель света (начинает светиться, когда через него проходит электроэнергия).

Конструкция линейной светодиодной лампы

С точки зрения электрической схемы конструкция светодиода проста. У него есть два выхода — анод и катод. Алюминиевый отражатель размещен на катоде и внешне напоминает чашку. Основным элементом изделия является полупроводниковый монокристалл с p-n-переходом. При рассмотрении этого компонента вы обнаружите куб, размеры которого приблизительно равны 0,3х0,3х0,25 мм.

Монокристалл через проволочную перемычку подключен к аноду. Корпус производится из полимерных материалов, является прозрачным и в какой-то степени представляет собой фокусирующую линзу. Вместе с отражателем корпус задает угол излучения и направленность света.

Пошаговая инструкция переделки лампочки

На первом этапе переделки необходимо снизить ток через светодиоды. Это продлит срок службы изделия. Но характеристики яркости свечения будут также снижены. Снижение параметров происходит не линейно, а с отставанием. Вместе с этим повышается КПД каждого из чипов. Это способствует снижению температуры кристаллов в процессе работы.

Зависимость характеристик яркости от прямого тока, учитывая потери тепла.

На графике наглядно можно увидеть КПД чипа и теплопотери в виде нелинейной зависимости. Для снижения следует найти на плате один или два резистора. Плата включена параллельно с сопротивлением в несколько Ом. Это тот датчик, с которым следует работать. Он есть во всех схемах драйверов, как линейных, так и импульсных.

Резистор заменяется на другой с большим сопротивлением. Как альтернативный вариант, можно выпаять один из них. Ток через диоды понизится пропорционально увеличению сопротивления датчика тока. Даже если снизить ток незначительно, это отразится на сроке службы изделия за счет снижения температуры кристалла в процессе работы.

Если для переделки используется дорогая лампа, здесь установлено большее количество светодиодов, чем у дешевых аналогов, а режим работы более щадящий. Мощность рекомендуется занизить примерно на 20-30% только в том случае, если используется новая лампочка. Если чипы мощные, ток через них следует уменьшить на 50%. Если один из диодов сгорит, через некоторое время остальные также придут в негодность. Это может происходить до тех пор, пока все элементы не будут заменены на новые.

Постепенное нарастание яркости после включения

Следующий этап доработки светодиодной лампы на 220 В заключается в том, чтобы обеспечить плавное нарастание яркости. Для этого понадобится позистор. Это терморезистор с положительными показателями температурной зависимости. Он включается в схему параллельно большей части чипов или всем без исключения.

Схема плавного включения.

Пока позистор холодный, показатели сопротивления минимальны. Ток проходит через некоторые светодиоды и поэтапно разогревает его. По мере нагрева сопротивление плавно нарастает, что включает в цепь остальные чипы и яркость начинает также расти.

Для работы понадобится позистор с маркировкой WMZ11a (на 330-470 Ом). Элементы можно легко найти в продаже или снять с энергосберегающей лампочки мощностью не менее 32 Вт. В устройствах с меньшей мощностью установлен позистор на 1 Ом или более, что не подойдет для переделки.

Из ситуации можно выйти, если произвести параллельное подключение нескольких элементов, но этот способ непопулярен. Лампочки с такими доработками преимущественно устанавливают в люстры на потолке. Если схема собрана правильно, включение на полную яркость произойдет через 25-30 секунд.

Как сделать ночник

Лампочку можно оснастить функцией ночника. Её можно установить в темном коридоре и оставлять включенной на ночь. Здесь понадобится доработка драйвера. Для начала убирается резистор, установленный на плате драйвера, который используется при разрядке выходного фильтрующего конденсатора.

Схема сборки ночника.

В схему следует допаять резистор мощностью 1 Вт на 150 кОм параллельно выводам микросхемы. Также в выключатель устанавливается резистор 68 кОм на 1 Вт параллельно контактам выключателя.

В схему драйвера можно установить резистор 100 кОм параллельно конденсатору фильтра питания микросхемы. Это нужно для стабилизации напряжения и устранения мигания лампы. Если мастер все сделал правильно, мощность потребления энергии не будет превышать 0,42 Вт.

Особенности перегорания

Привычные лампы накаливания перегорают сразу. Они просто и необратимо перестают светиться из-за разрушения вольфрамовой нити. Светодиоды в этом отношении заметно отличаются от альтернативных видов светильников. Они в начале эксплуатации демонстрируют максимальные параметры, но в процессе работы понемногу выгорают. Специалисты называют этот процесс деградацией. Чем длительнее срок службы, тем сильнее деградирует светодиод, теряет яркость и прочие возможности.

Прежде всего необходимо знать, что их срок службы оценивается двояко:

• эффективный. Это промежуток времени, когда световой поток от лампы обладает максимальными параметрами. Этот период завершается при снижении всех значений на 30%;
• полный. Это весь период эксплуатации светильника.

Как подобрать драйвер для светодиодов

Разобравшись с принципом работы led driver, осталось научиться их правильно выбирать. Если ты не забыл основ электротехники, полученных в школе, то дело это нехитрое. Перечислим основные характеристики преобразователя для светодиодов, которые будут участвовать в выборе:

• входное напряжение;
• выходное напряжение;
• выходной ток;
• выходная мощность;
• степень защиты от окружающей среды.

Прежде всего, необходимо решить, от какого источника будет питаться твой светодиодный светильник. Это может быть сеть 220 В, бортовая сеть автомобиля или любой другой источник как переменного, так и постоянного тока. Первое требование: то напряжение, которое ты будешь использовать, должно укладываться в диапазон, указанный в паспорте на драйвер в графе «входное напряжение». Кроме величины, нужно учесть и род тока: постоянный или переменный. Ведь в розетке, к примеру, ток переменный, а в автомобиле – постоянный. Первый принято обозначать аббревиатурой АС, второй DC. Почти всегда эту информацию можно увидеть и на корпусе самого прибора.

Этот драйвер рассчитан для работы от сети переменного тока напряжением от 100 до 265 В

Далее переходим к выходным параметрам. Предположим, у тебя есть три светодиода на рабочее напряжение 3.3 В и ток 300 мА каждый (указано в сопроводительной документации). Ты решил сделать настольную лампу, схема соединения диодов последовательная. Складываем рабочие напряжения всех полупроводников, получаем падение напряжения на всей цепочке: 3.3 * 3 = 9.9 В. Ток при таком соединении остается тем же – 300 мА. Значит, тебе нужен драйвер с выходным напряжением 9.9 В, обеспечивающий стабилизацию тока на уровне 300 мА.

Конечно, именно на это напряжение прибор найти не удастся, но это и не нужно. Все драйверы рассчитаны не на конкретное напряжение, а на некоторый диапазон. Твоя задача – уложить свое значение в этот диапазон. А вот выходной ток должен точно соответствовать 300 мА. В крайнем случае он может быть несколько меньше (лампа будет светить не так ярко), но никогда не больше. Иначе твоя самоделка сгорит сразу либо через месяц.

Идем дальше. Выясняем, какой мощности драйвер нам нужен. Этот параметр должен как минимум совпадать с потребляемой мощностью нашей будущей лампы, а лучше превышать это значение на 10-20%. Как рассчитать мощность нашей «гирлянды» из трех светодиодов? Вспоминаем: электрическая мощность нагрузки – это ток, идущий через нее, умноженный на приложенное напряжение. Берем калькулятор и перемножаем общее рабочее напряжение всех светодиодов на ток, предварительно переведя последний в амперы: 9.9 * 0.3 = 2.97 Вт.

Последний штрих. Конструктивное исполнение. Прибор может быть как в корпусе, так и без него. Первый, естественно, боится пыли и влаги, и в плане электробезопасности он не лучший вариант. Если ты решил встроить драйвер в лампу, корпус которой является хорошей защитой от окружающей среды, тогда подойдет. Но если корпус лампы имеет кучу вентиляционных отверстий (светодиоды должны охлаждаться), а само устройство будет стоять в гараже, то лучше выбрать источник питания в собственном корпусе.

Итак, нам нужен светодиодный драйвер со следующими характеристиками:

• питающее напряжение – сеть 220 В переменного тока;
• выходное напряжение – 9.9 В;
• выходной ток – 300 мА;
• выходная мощность – не менее 3 Вт;
• корпус – пылевлагозащитный.

Отправляемся в магазин и смотрим. Вот он:

Драйвер для питания светодиодов

Причем не просто подходящий, а идеально соответствующий запросам. Слегка пониженный выходной ток продлит жизнь светодиодов, но на яркости их свечения это абсолютно никак не отразится. Потребляемая мощность упадет до 2.7 Вт – будет запас мощности драйвера.

Как продлить жизнь светодиодной лампы

Продление срока службы светодиодных ламп можно реализовать двумя методами:

• небольшое понижение напряжения питания, поступающего на излучающие кристаллы. В большинстве светильников рабочий ток завышен. Это делается для повышения яркости светильников, или из простой экономии на комплектующих — устанавливают одинаковые драйверы для всех светодиодов, хотя они нуждаются в разном напряжении. Для изменения параметров питания придется устанавливать дополнительные элементы в драйвер, т.е. вскрывать корпус лампы. Метод эффективный, но под силу только подготовленным людям, поэтому применяется редко;
• создание оптимальных условий работы, использование радиаторов, периодическая очистка от пыли и загрязнений. Этот способ менее эффективен, но доступен для всех.

Охлаждение ламп позволяет создать для них максимально благоприятный рабочий режим. Он не увеличивает срок службы светодиодов, но позволяет добиться его максимально возможной продолжительности.

Повышение яркости

На этапе замены резистора можно было бы остановиться – собрать лампу обратно, приклеить (примотать скотчем) рассеиватель… Но мне свет показался недостаточно ярким. Стал вопрос, как это исправить. Я пошел самым простым путем.

Чтобы увеличить яркость лампочки, взял старенький компакт-диск. Немного доработал и получил мощный отражатель.

1. Расширил центральное отверстие диска. Для этого использовал столярное «перо» на 35. Можно прорезать отверстие любым другим подручным инструментом. Не суть.
2. Приклеил плату со светодиодами к диску. Взял термоклей. Намазал его на отражающую сторону CD (по кругу отверстия). Прижал плату задней частью.
3. Собрал лампочку в обратном порядке. Где нужно, контакты подпаиваем. Местами провода не меняем, даже если длина позволяет. Лампочка будет мерцать.
4. Проклеил шов в месте прилегания корпуса к CD, чтобы конструкция получилась крепкой и не распалась. Рассеиватель выкинул.

Итог. Из нерабочей светодиодной лампочки получился эдакий мини-прожектор. Смотреть на него некомфортно, но зато гараж освещен на все 200%! Конечно, для дома такой вариант не подойдет. Равно как и для улицы (сырых помещений). Там яркостью придется пожертвовать ради эстетики и безопасности.

Предвижу, что многие скажут, а зачем вообще ремонтировать и продлять жизнь светодиодным лампам? Сегодня цена на них ну очень доступная. Выкинуть старую, и купить новую может позволить себе каждый. Но я из принципа решил выжать из нее максимум. Результатом доволен на все сто. В гараже светло как днем. За 3 года ни один светодиод не перегорел. Лампа стала ярче в два раза, и дольше служит уже в три раза (и это не предел)!

Пошаговая инструкция переделки лампочки

На первом этапе переделки необходимо снизить ток через светодиоды. Это продлит срок службы изделия. Но характеристики яркости свечения будут также снижены. Снижение параметров происходит не линейно, а с отставанием. Вместе с этим повышается КПД каждого из чипов. Это способствует снижению температуры кристаллов в процессе работы.

Зависимость характеристик яркости от прямого тока, учитывая потери тепла.

На графике наглядно можно увидеть КПД чипа и теплопотери в виде нелинейной зависимости. Для снижения следует найти на плате один или два резистора. Плата включена параллельно с сопротивлением в несколько Ом. Это тот датчик, с которым следует работать. Он есть во всех схемах драйверов, как линейных, так и импульсных.

Резистор заменяется на другой с большим сопротивлением. Как альтернативный вариант, можно выпаять один из них. Ток через диоды понизится пропорционально увеличению сопротивления датчика тока. Даже если снизить ток незначительно, это отразится на сроке службы изделия за счет снижения температуры кристалла в процессе работы.

Если для переделки используется дорогая лампа, здесь установлено большее количество светодиодов, чем у дешевых аналогов, а режим работы более щадящий. Мощность рекомендуется занизить примерно на 20-30% только в том случае, если используется новая лампочка. Если чипы мощные, ток через них следует уменьшить на 50%. Если один из диодов сгорит, через некоторое время остальные также придут в негодность. Это может происходить до тех пор, пока все элементы не будут заменены на новые.

Постепенное нарастание яркости после включения

Следующий этап доработки светодиодной лампы на 220 В заключается в том, чтобы обеспечить плавное нарастание яркости. Для этого понадобится позистор. Это терморезистор с положительными показателями температурной зависимости. Он включается в схему параллельно большей части чипов или всем без исключения.

Схема плавного включения.

Пока позистор холодный, показатели сопротивления минимальны. Ток проходит через некоторые светодиоды и поэтапно разогревает его. По мере нагрева сопротивление плавно нарастает, что включает в цепь остальные чипы и яркость начинает также расти.

Для работы понадобится позистор с маркировкой WMZ11a (на 330-470 Ом). Элементы можно легко найти в продаже или снять с энергосберегающей лампочки мощностью не менее 32 Вт. В устройствах с меньшей мощностью установлен позистор на 1 Ом или более, что не подойдет для переделки.

Из ситуации можно выйти, если произвести параллельное подключение нескольких элементов, но этот способ непопулярен. Лампочки с такими доработками преимущественно устанавливают в люстры на потолке. Если схема собрана правильно, включение на полную яркость произойдет через 25-30 секунд.

Как сделать ночник

Лампочку можно оснастить функцией ночника. Её можно установить в темном коридоре и оставлять включенной на ночь. Здесь понадобится доработка драйвера. Для начала убирается резистор, установленный на плате драйвера, который используется при разрядке выходного фильтрующего конденсатора.

Схема сборки ночника.

В схему следует допаять резистор мощностью 1 Вт на 150 кОм параллельно выводам микросхемы. Также в выключатель устанавливается резистор 68 кОм на 1 Вт параллельно контактам выключателя.

В схему драйвера можно установить резистор 100 кОм параллельно конденсатору фильтра питания микросхемы. Это нужно для стабилизации напряжения и устранения мигания лампы. Если мастер все сделал правильно, мощность потребления энергии не будет превышать 0,42 Вт.

Как переделать настольный люминесцентный светильник в светодиодный

Переделать такой светильник малой кровью, смонтировав туда ленту на 220В не получится. При минимальной длине сегмента 50см в корпус она не поместится, а к изгибам её конструкция относится очень негативно. В такой светильник можно установить несколько полос диодных лент рассчитанных на напряжение 12В.

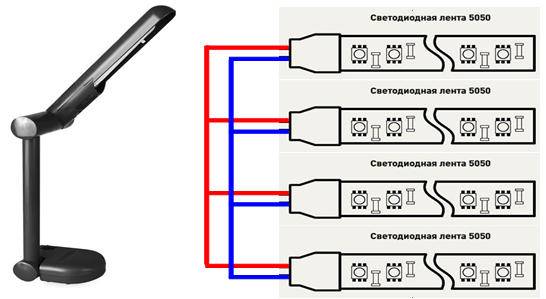

Оптимальный вариант конструкции в этом случае такой:

Используем четыре полосы по 25 см с разводкой на 12В. В итоге, яркость будет на уровне 75Вт лампы накаливания.

Источник питания для компактной лампы

Метр ленты потребляет около 15Вт и рассчитан на силу тока 1,2А. Для такой мощности покупать 30-ватный специализированный драйвер не имеет смысла. Можно воспользоваться готовым фабричным решением. Этот миниатюрный блок питания с суммарной мощностью до 20Вт. Вот только габариты 79 х 30 х 24 мм не позволят разместиться ему в корпусе светильника.

Можно собрать компактный импульсный источник питания своими руками по следующей схеме. Конденсатор 20-30 мкФ х 400В, стабилитрон на 9-12В.

Установка резисторов-обманок для светодиодных ламп

Установка резисторов-обманок для светодиодных ламп При установке светодиодных ламп в автомобиль некоторые владельцы сталкиваются с проблемами. Первая: при установке светодиодных ламп в поворотники, реле поворотов срабатывает чаще, как будто перегорела какая нибудь лампа. Происходит это по тому, что реле поворотов расчитанны на стандартные галогеновые лампы, мощность которых может быть в диапазоне от 1W до 21W. Светодиодные лампы потребляют от 0.1 W до 6W. Выходом из этой ситуации является установка дополнительных резисторов (обманок) или специальных реле поворотов, рассчитанных на использование светодиодных ламп. Поскольку специальные реле довольно дороги и их можно использовать только со светодиодными лампами (например, нельзя поставить 2 светодиодные лампы и 2 галогеновые), то рассмотрим вариант подключения резисторов (обманок). Для примера расчёта возьмём стандартный автомобиль, у которого установлены 2 лампы поворотников в передних фарах, 2 повторителя поворотов на крыльях и 2 лампы поворотников в задних фонарях. Далее нам необходимо определить тип лампы: обычно в фарах и фонарях используются лампы мощностью 21W, а в повторителях на крыльях или зеркалах — мощностью 5W. И так, у нас 4*21W+2*5W. Расчётная мощность реле 94W. При такой мощности реле включает поворотники 1 раз каждые 0.5 секунды. При замене только передних ламп и ламп в повторителях на светодиодные, суммарная мощность ламп равна 2*3W+2*1W+2*21W = 50W . При такой мощности реле будет срабатывать каждые 0.27 секунды, или, почти в 2 раза чаще. На данный момент существуют резисторы мощностью 25W и 50W. Необходимо дополнить цепь приблизительно до 94W. При этом не стоит забывать, что резисторы необходимо устанавливать как на левую, так и на правую стороны. Выбраны резисторы по 25W 2штуки. После включения резисторов в цепь, считаем суммарную мощность: 4*3W+2*1W+2*21W +2*25W = 100W. При такой мощности реле будет срабатывать 1 раз в 0.52 секунды, что практически совпадает с первоначальным временем. На глаз определить разницу очень сложно. Вторая проблема — это проблема с бортовым компьютером. Во многих современных автомобилях стоит система определения неисправности ламп, которая сигнализирует о том, что какая-либо лампа вышла из строя. В других, более продвинутых системах, происходит отключение электропитания поврежденной сети и (или) переключение её функциональности на други лампы (например, перегоревшие стоп-сигналы будут зажигаться в лампах противотуманных фар заднего фонаря). При замене ламп на светодиодные, данные системы сигнализируют о том, что лампа перегорела. Происхдит это по тому, что светодиодные лампы потребляют намного меньше энергии чем галогеновые (на которые данная система и расчитана). К примеру, вместо 55W противотуманной фары всего 7.5W. Выходом из ситуации являются всё те же резисторы (обманки). Установка резистора, мощностью 55W, к имеющимся в светодиодной лампе 7.5W даст в сумме 62.5W, что не выходит за рамки погрешностей таких систем контроля (их погрешность ~20-30% от номинала). Установка резисторов (обманок) в цепь осуществляется с помощью коннекторов, которые входят в

комплект поставки. Они не повреждают провода (при установке происходит неболшой разрез изоляции провода, что обеспечивает электрический контакт с проводником). При демонтаже незаметны следы их установки. Принципиальная схема установки Резисторов обманок: От источника питания через выключатель (или реле), по средством 2х проводов “+” и “–” к лампе подаётся ток. Подключение резистора в цепь производится параллельно. То есть, один из проводов резистора, по средствам коннектора, присоеденяется к плюсовому проводу, второй провод резистора присоединяется к минусовому. Вследствие чего получается стабильная система, отвечающая заводским характеристикам

Далее подробно рассмотрим резистор, его крепление и подключение. На следующем рисунке изображены 2 резистора мощностью 25 и 50 ватт. Габаритные размеры резисторов обманок 30*27*15мм и 30*50*15мм соответственно…

В комплект включен резистор, 2 винта и 2 гайки для крепления к корпусу автомобиля, а так же 2 зажим- коннектора для проводов:

Подключение резистора выполняется следующим образом: в коннектор вставляется провод от лампы поворотника и один из проводов от резистора. После чего, защелкивается фиксатор. Так же зажимается второй провод от поворотника со вторым проводом резистора. При этом металлический коннектор замыкает провода. После закрытия фиксатора, металлический коннектор становится скрыт, а корпус “захлопнут” тем же фиксатором:

Преимущества светодиодов

Люминесцентные (энергосберегающие, как их еще называют) лампы — это газоразрядные конструкции, которые за короткий срок вытеснили привычные лампы накаливания благодаря своей экономичности и долговечности. Теперь их превосходство заканчивается благодаря появлению светодиодных образцов. Изначально они появились практически одновременно с энергосберегающими, но разница в цене какое-то время ограничивала их применение. Люминесцентные виды — это современная модификация всем знакомых ламп дневного света. Они имеют недостатки:

• внутри колбы присутствует небольшое количество вредной ртути;
• запуск люминесцентных ламп возможен только с ЭПРА (электронный пускорегулирующий аппарат);
• при работе происходит мерцание, заметное невооруженным глазом, вредное и в некоторых ситуациях опасное;
• утилизация вышедших из строя ламп производится только специализированными организациями;
• во время работы светильник может издавать звук;
• цветопередача энергосберегающих устройств не качественная, свет имеет мертвенный, неестественный оттенок.

Светодиодные конструкции лишены этих недостатков полностью. Лед-светильник обладает следующими преимуществами:

• полная экологическая безопасность;
• ровный, не мигающий свет;
• лампа включается мгновенно, без задержек;
• широкий выбор цвета свечения, от холодного синего до теплого красного;
• прочная колба, устойчивая к внешним воздействиям.

Как только цены на светодиодные лампы снизились до приемлемого значения, пользователи активно начали производить замену на этот тип светильников.

А нужно ли менять люминесцентные лампочки на LED-лампы?

На сегодняшний день можно уверенно сказать, что LED-лампочки любого форм-фактора практически по всем показателям превосходят люминесцентные аналоги. Причём светодиодные технологии продолжают прогрессировать, а значит, изделия на их основе будут ещё более совершенными в будущем. В подтверждение сказанного ниже приведена сравнительная характеристика двух видов трубчатых ламп.

Люминесцентные лампы Т8:

• наработка на отказ составляет порядка 2000 ч. и зависит от количества включений, но не более 2000 циклов;
• свет распространяется во все стороны, в связи с чем они нуждаются в отражателе;
• постепенное увеличение яркости в момент включения;
• пускорегулирующий аппарат (ПРА) служит источником сетевых помех;
• деградация защитного слоя со снижением светового потока на 30%;
• стеклянная колба и пары ртути внутри неё требуют бережного отношения и утилизации.

Светодиодные лампы Т8:

• срок службы не менее 10 тыс. ч. и не зависит от частоты вкл./выкл.;
• имеют направленный световой поток;
• мгновенно включаются на полную яркость;
• драйвер не оказывает влияния на электросеть;
• потеря яркости не превышает 10% за 10 тыс. часов;
• имеют значительно меньшую мощность электропотребления;
• полностью экологически безопасны.

Кроме того, светодиодные лампы Т8 обладают вдвое большей светоотдачей при равном энергопотреблении, реже выходят из строя и имеют гарантию от производителя. Возможность размещения внутри колбы разного количества светодиодов позволяет добиться оптимального уровня освещённости. Это означает, что взамен люминесцентной лампы Т8-G13-600 мм на 18 Вт можно установить светодиодную лампу такой же длины на 9, 18 или 24 Вт.

Взвесив все «За» и «Против», можно сделать вывод, что переделка люминесцентного светильника под светодиодную лампочку полностью оправдана, как с технической, так и с экономической точки зрения.

Как сделать светодиодную лампу вечной

Как вы уже поняли, если понизить ток, то светодиоды перестанут перегреваться и выходить из строя. Это снизит мощность лампы, зато сделает её срок эксплуатации практически бесконечным. И снова при наличии паяльника вы можете решить эту проблему самостоятельно.

ФОТО: YouTube.comЧтобы извлечь микросхему с блоком питания, нужно сначала отпаять питающие проводкиФОТО: YouTube.comКонтакт на цоколе просто вынимается ножом или другим острым предметомФОТО: YouTube.comПосле этих манипуляций содержимое лампы легко вынимается из корпуса

Будьте осторожны, чтобы не повредить конструкциюФОТО: YouTube.comОбратите внимание – на микросхеме есть два сопротивления. Они выглядят так или немного иначе, но принцип остаётсяФОТО: YouTube.comЧтобы снизить ток, вам нужно просто выпаять большее сопротивление из имеющихся

Для этого потребуется паяльник. Удалите микроскопическую деталь и пайкой замкните цепь в этом местеФОТО: YouTube.comПосле этого останется только собрать все части лампы, снова подпаять питание к цепи светодиодов и собрать корпус

В результате такого преобразования лампа будет получать пониженный ток, это будет способствовать тому, что светодиоды не будут перегреваться. Свет станет тусклее, но зато прибор будет служить бесконечно долго, а это и было основной задачей.

А вот ещё пример подобного преобразования:

Watch this video on YouTube
