Виды электрических кабелей и проводов

Плоский вид ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлены из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от -15 до +50 °C с напряжением в сети до 250 В.

Используется электрический провод для внутренней проводки при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям

При покупке этой продукции следует соблюдать осторожность, так как достаточно часто встречается неправильная маркировка проводов этих марок

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Кабель — шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров. Температурная норма -25°C — +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС — сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция — поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят. Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Таблица сечения проводов

Подбирая параметры по мощности электрооборудования, рекомендуется брать максимальный показатель из технической документации. Подбирая значение из таблицы, также берут большее значение.

Характеристики проводов

Например, нужна одна медная жила на 3,8 киловатт. В таблице есть 1,5 мм² для 3,3 кВт и 2 мм² для 4,1 кВт. Выбирают 4,1, чтобы нагрузка мощности была с запасом, поэтому лучше взять жилы для 3 кВт.

Провода с широкой жилой

Исходя из вышеуказанной таблицы, параметр для линии в 3 кВт алюминиевой проводки будет равняться 2 мм², а медной — 1 мм².

Обратите внимание! Если планируют в дальнейшем увеличивать нагрузку на магистраль (подключить дополнительные приборы или водонагреватель), лучше сделать запас прочности, увеличив заранее сечение, чтобы избежать возгорания от перегрева металла электропроводки. Соблюдая правила, можно обеспечить бесперебойную и безопасную работу, не прибегая к частым ремонтам

Главное — сразу выбрать подходящие характеристики электропроводки

Соблюдая правила, можно обеспечить бесперебойную и безопасную работу, не прибегая к частым ремонтам. Главное — сразу выбрать подходящие характеристики электропроводки.

Разнообразие проводов

Виды кабелей и их назначение не рассматриваются отдельно от проводов, поскольку обычно изделия используются вместе для монтирования качественной проводки. Наиболее распространенными разновидностями проводов считаются следующие:

ПБПП — медный шнур, имеющий однопроволочные жилы и изоляцию из поливинилхлорида. Выдерживает температуру от -15 до +50 градусов, а также повышенную влажность до 98%, очень устойчив к внешним агрессивным факторам. Оболочка обычно черная или белая, жилы могут быть синими, зелеными или желтыми, иногда черными. При монтаже проводов разрешается их изгибать. Чаще всего изделие используется для промышленных зданий и осветительных систем. Существует также одна из модификаций, обладающая многопроволочными жилами.
ППВ — плоский провод с однопроволочными жилами, которых может быть 2−3 штуки. Изоляция очень устойчива к внешнему агрессивному воздействию и может выдерживать влажность 100%, а температуру до +70 градусов. Оболочка изделия белая и при монтировании дополнительная не требуется, а также допускается изгибать его при выполнении работ. Выпускается также модификация с алюминиевыми жилами.
АПВ — алюминиевый провод с одной жилой и поливинилхлоридной изоляцией. Рабочая температура изделия колеблется в пределах -50-+70 градусов. Как и предыдущая модель, этот провод может работать при влажности 100%, а также при напряжении 750 вольт. При прокладке в закрытых помещениях разрешается не использовать дополнительную защиту, но при монтировании на улице она необходима.
ПВ1 — медный провод с одной жилой и круглым сечением, выдерживает до +70 градусов, устойчив к химическому, механическому воздействию и повышенной влажности. Разнообразие цветов изоляции очень удобно при монтировании. Максимальное напряжение для работы провода составляет 750 вольт. Разрешается использовать для внутренних работ и для внешних. Во втором случае требуется дополнительная защита.
ПВ3 имеет одну медную жилу, поливинилхлоридную изоляцию. Выдерживает высокие температуры до +70 градусов и уровень влажности. Цвет изоляции может быть белым, красным, черным или синим. Применяется не только на производстве, но и в бытовых условиях, при проведении осветительных систем.

Чем отличаются кабели и провода

Провод — одна, несколько однопроволочных или многопроволочных жил, по ним передается ток между 2 участками цепи. Жилы бывают с изоляцией или без нее. За счет внешней оболочки защищенный провод похож на кабель. Здесь каждая жила изолирована отдельно, и все они закрыты снаружи полимерным кембриком.

Неизолированные провода в быту применяют редко, в основном используются для передачи электроэнергии по воздушным линиям. Изолированные также в быту встречаются нечасто, больше предназначены для создания проводки внутри электроприборов, в электросети автомобиля и т.д.

Основное различие между проводом и кабелем внутри. У первого наружная оболочка имеет вид трубы, у второго — пространство между жилами дополнительно заполнено лентами, нитями, мелованным составом. При сгибании кабеля жилы не сдвигаются, его конструкция упрощает процесс монтажа, обслуживания.

В зависимости от материала жилы

Жилы кабелей и проводов чаще всего делают из таких материалов:

Алюминий. Отличается низкой стоимостью, небольшим весом. Материал химически устойчивый, имеет высокую теплоотдачу. Современные правила запрещают в быту использовать алюминиевые провода сечением менее 16 мм², т.к. их нельзя изгибать под острым углом, они подходят только для стационарной проводки. Из-за образования оксидной пленки на алюминии со временем ухудшается электропроводность, контакты перегреваются. Для их защиты используют специальную смазку. Паять такие провода сложно.
Медь. Имеет высокую токопроводность, поэтому для пропускания одинакового тока требуется меньшее сечение провода. Отличается большой гибкостью, пластичностью. Пайка выполняется легко. Имеет высокую стоимость и плотность. Быстро окисляется на открытом воздухе, но на переходное сопротивление это почти не влияет.

Если надо сэкономить, то можно брать алюминиевые провода, но у них меньше срок службы, и за ними более сложный уход. Медные проводники хотя и дороже, но благодаря имеющимся преимуществам, их использовать экономически выгоднее.

В зависимости от изоляции

Выбирая изоляцию, надо учитывать ее способность выдерживать:

Напряжение. Большинство материалов рассчитаны на 660-100 В, поэтому они подходят для бытового применения.
Температуру. При прохождении тока по проводнику образуется тепло. Когда его отдаваемое и выделяемое количество сравняется, создается температура, которую должна выдерживать изоляция на протяжении неограниченного времени. Есть критические значения, которые изоляция переносит в течение короткого времени. На морозе покрытие провода становится хрупким, поэтому учитывают его морозостойкость.
Устойчивость к ультрафиолетовому излучению. Под воздействием солнца некоторые материалы ссыхаются, становятся хрупкими. Этот показатель важен при прокладке внешних сетей.
Прочность на разрыв. Чем она выше, тем лучше, однако выбор зависит и от области применения. Например, супермощный кабель для подключения лампочки брать не стоит.

На бытовом уровне используют провода с такой изоляцией:

ПВХ. Высокая гибкость, износостойкость, устойчивость к воздействию агрессивных соединений. Чаще используется при прокладке сетей внутри помещения. При нагревании выделяет вредные вещества, боится мороза ниже -20 °C.
Резина. Имеет высокую гибкость, устойчива к низким температурам.
Полиэтилен. Не боится воздействия агрессивных сред и морозов, но гибкость его недостаточная.
Силиконовая резина. После ее сгорания образуется пленка, которая не пропускает ток, поэтому при перегреве проводки исключается возникновение замыкания.
Бумага с пропиткой. Имеет высокие диэлектрические свойства, а степень защиты от перегрева зависит от типа используемой пропитки.

Дополнительная внешняя защита кабеля может быть следующей:

Экранирование. Делают из фольги или в виде оплетки из тонкой проволоки. Защищает от паразитных токов, помогает выровнять электромагнитное поле внутри кабеля.
Бронирование. Оплетка из металла, защищает проводник от повреждений.
Хлопчатобумажная оплетка. Защищает наружную изоляцию от повреждений и сгнивания.
Оцинкованная стальная оплетка. Служит для защиты от растяжения.

Виды кабелей и проводов

Провода принято разделять на два вида:

Многожильный.
Монолит, то есть из сплошной проволоки.

Условия применения проводов зависит от их гибкости и сопротивления. Одножильные провода отличаются твердостью и уменьшенным сопротивлением. Это наблюдается благодаря их конструкции, выпускаются они как «голые», так и в тонкой оболочке. Такие твердые проводники обеспечивают большую производительность на высоких частотах.

Многожильный провод включает в себя определенное количество нитей из меди, сплетенных между собой. Он более устойчив к механическим повреждениям, а также более гибок, что делает его более долговечным, чем провод монолит.

Кабеля также делятся на монолиты и многожильные, при этом монолит, как и в случае с проводом, более жесткий. Гибкость многожильного кабеля зависит от количества проволок. По гибкости можно выделить семь классов кабелей. 1-й самый жесткий (моножила), 7-й, соответственно, самый гибкий.

Жесткий кабель принято использовать во время укладки в грунт или проведении в стенах, гибкий идеально подходит для подвижных механизмов, а также подключения электроприборов. В качестве совета можно отметить, что для подключения освещения лучше использовать многожильный кабель, так как данные устройства подвергаются частой замене и жесткий кабель может сломаться, в отличие от гибкого аналога.

Правильный выбор

Выбирать марку электропровода нужно только по указанию электрика. Главным фактором является точный подбор диаметра, который должен соответствовать будущей потребляемой мощности.

Когда планируется монтаж проводки открытого типа, то большую роль может играть цвет самого изделия. Если прокладка проводов будет проводиться с применением кабель-каналов, то желательно знать и стандартный внешний вид различных марок:

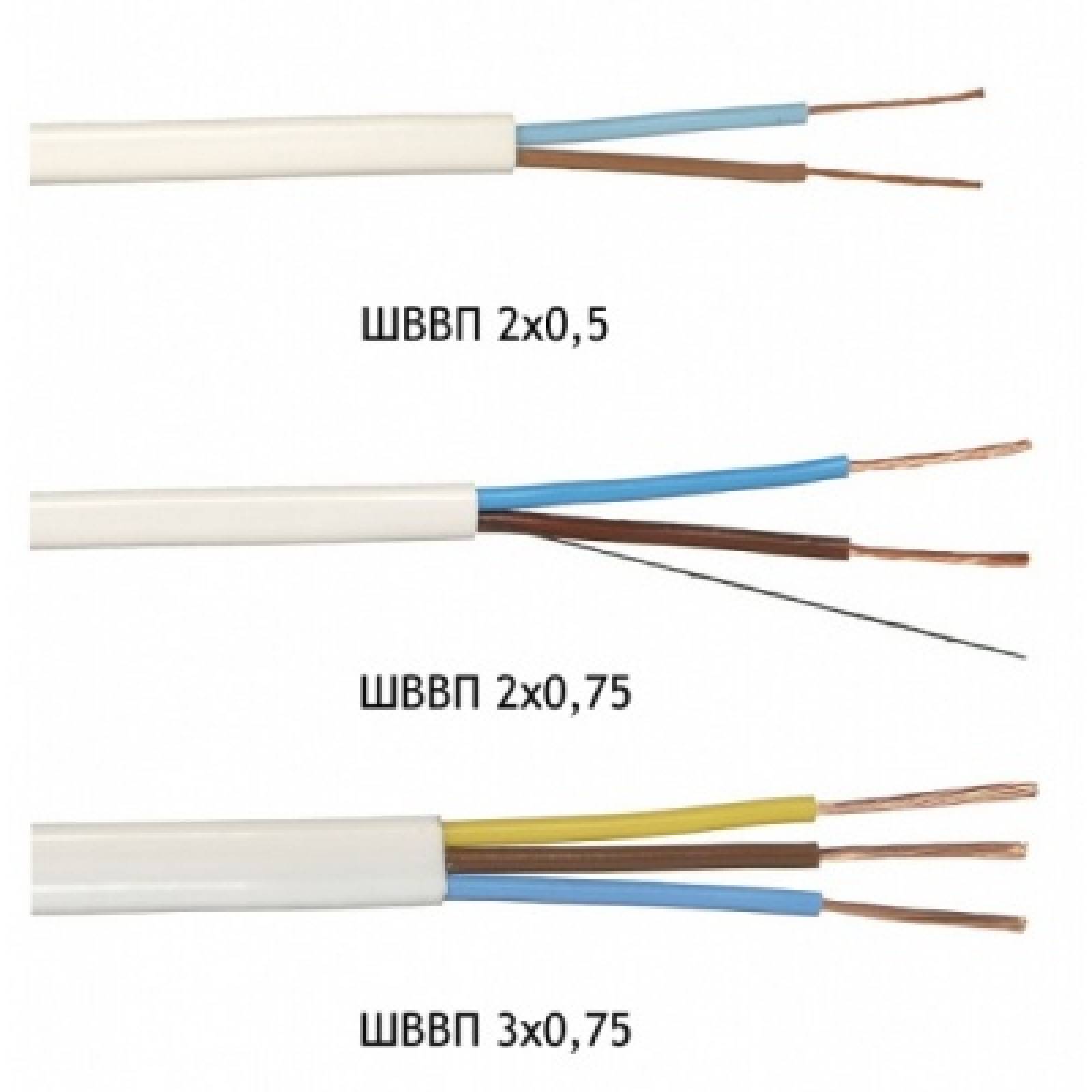

ШВВП. Делается всегда в белом цвете.
ПВС. Это изделие может быть белым или оранжевым.
ВВГ всегда чёрный.
NYM — серый.

Во время покупки всегда нужно обращать особое внимание на надписи, которые могут содержать информацию о ГОСТах, технических условиях и заводе-изготовителе. Если на самом изделии нет этой информации, то её можно узнать из бирки, находящейся на бухте

Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля.

Вам это будет интересно Назначение и характеристики многожильного кабеля ВВГнг

Нужно помнить, что существуют марки проводов, которые запрещено использовать по причине их несоответствия нормам пожарной безопасности. К ним относятся:

ПУНП.
ПУНГП.
ПУВП.
ПБПП.

Они имеют сравнительно низкую стоимость, но по внешнему виду их сможет отличить только специалист. Перед приобретением всегда нужно проверять все маркировки, находящиеся на бухте и изоляции провода.

Также попадаются производители, которые понижают отпускную цену путём удешевления себестоимости. Это происходит за счёт уменьшения сечения жилы. Может снижаться и толщина изолирующего слоя. Такие фабрики иногда продают обычное омеднённое алюминиевое изделие под видом медного. Всегда следует спрашивать всю документацию и сертификаты перед покупкой товаров от малоизвестных производителей. Это позволит обезопасить своё жильё.

Техника проводки спиннингом

Скорость проводки

По скорости подмотки для основной группы приманок можно упрощенно выделить три варианта – медленную, среднюю и быструю проводку. Правда, иногда – например, при верховой ловле жереха на девон – может применяться и очень быстрая проводка. Или наоборот – как при ловле на мушку с подгруженным поплавком – самая медленная.

Ясно, что быстрая проводка соблазнит только активную рыбу, средняя – возбудит еще и «обычную» рыбу, а вот медленно проводимая приманка, возможно, раздразнит дополнительно даже слегка ленивых хищников. Соответственно нужной скорости проводки выбирается и сама приманка.

Остается напомнить, что понятие «скорость» относится не только к равномерной проводке, но и ко всем остальным. Ведь даже на «ступеньке» нужным движением удилища можно поднимать приманку быстрее или медленнее, а выбором веса и формы грузила легко изменять и скорость ее падения.

Направление проводки

Нередко при выборе направления заброса и проводки приходится учитывать некоторые внешние факторы, так или иначе влияющие на результативность нашей ловли.

Например, при наличии течения возможны такие варианты: ловля по течению, поперек течения, по «дуге» или вниз по течению. Согласитесь, здесь мы должны учитывать и игру приманки, и ориентировку рыбы, и ее предпочтительное направление атаки, и условия проводки, и варианты вываживания.

На мелководье особенно важно оптимальное направление проводки относительно яркого солнца. Как показывает практика, бросать лучше всего «на солнце» и в стороны – тогда проводка идет «от солнца», и хищнику проще всего обнаружить и атаковать нашу приманку

В противном случае можно просто не дождаться поклевки, ведь в определенном секторе солнце просто слепит рыбу. Кстати, и нас тоже – поэтому здесь особенно помогут поляризационные очки. В них и глаза устают меньше, и ближняя подводная картина видится лучше.

Часто приходится выбирать и удобное направление проводки относительно ветра. Ведь сильный боковой ветер сводит «на нет» все наши усилия, не позволяя ни нормально забросить и провести приманку, ни почувствовать поклевку. В таких случаях нужно просто поискать другое место.

NYM кабель

Он используется рабочими при монтажных работах, при прокладывании световых сетей, но также используется и в жилых домах. Самое большое напряжение, которое он может выдержать, это 550-600 вольт.

Кабель используют на открытом пространстве, но важно знать, что его изоляция разрушается, при длительном попадании на него световых лучей. Поэтому лучше не использовать его на открытом пространстве, в целях недопущения замыкания, а в дальнейшем и пожара

Его самым большим плюсом, специалисты считают, очень прочную изоляцию, которая может выдержать множество повреждений, и при этом, будет сохранять свою работоспособность. Цена такого силового кабеля может достигать 32 рублей за 1 метр.

Изготовления ППВ и АПВ

Провод ППВ — это плоская электропроводка с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников — два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия составляет от -50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.

Разумеется, это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, самой популярной на рынке. Сложно подробно рассмотреть все типы и виды проводов и кабельных изделий. Но знание их маркировки и технических характеристик помогут при выборе такой продукции.

Антенные кабели

Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.

Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:

Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.

Подробнее о выборе антенного кабеля смотрите в этом видео:

Экраны, заполнители и оболочки

Конструкция силового кабеля включает обязательные слои между изоляцией:

экраны;
заполнители;
оболочки;
защитные покрытия.

Экраны предназначены для защиты внешних слоев от электромагнитного воздействия. Элементы выполняют из фольги, бумаги, обработанной специальным составом.

Заполнители выполняют в форме жгутов из пластмассы, резины, бумажных лент. Элементы позволяют корректировать плотность примыкания частей конструкции. Составы делают изделие герметичным, устойчивым к механическим воздействиям, придают ему необходимую форму.

Оболочки предназначены для защиты поверхностей провода. Части конструкции изготавливаются из сплавов алюминия, свинца, негорючих пластмассы и резины. Поверхности могут быть гладкими либо гофрированными. Оболочки предотвращают деформацию провода от действия воды, кислотно-щелочных составов.

Завершающими в конструкции являются защитные покровы (подушка, бронепокров). Броня, выполненная из оцинкованных лент и проволок, придает изделию прочность.

РАСШИФРОВКА МАРКИРОВКИ ПРОВОДОВ И КАБЕЛЕЙ ИМПОРТНОГО

ПРОИЗВОДСТВА

Силовой кабель.

N – кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher

Elektrotechniker – союз германских электротехников).

Y – Изоляция из ПВХ.

H – Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).

M – Монтажный кабель.

C – Наличие медного экрана.

RG – Наличие брони.

Контрольный кабель.

Y – ПВХ-изоляция.

SL – Кабель контрольный.

Li – Многожильный проводник выполнен по немецкому стандарту VDE.

Монтажные провода.

H – Гармонизированный провод (одобрение HAR).

N – Соответствие национальному стандарту.

05 – Номинальное напряжение 300/500 В.

07 – Номинальное напряжение 450/750 В.

V – ПВХ изоляция.

K – Гибкая жила для стационарного монтажа

Виды кабелей, их классификация

Прежде всего, кабели содержат в себе одну или две и более металлические жилы, покрытые изоляцией. Также они бывают покрыты броневой оплёткой. В основном продукцию классифицируют 5-ю категориями:

силовые;
контрольные;
управляющие;
коммуникации связи;
радиотехнические.

Силовые

Доставляют электричество на определённые расстояния к распределительным подстанциям, силовому оборудованию, электрическим щитам и пр. Они состоят из алюминия или меди. Поверхностная оболочка может быть сделана виниловой, хлопчатобумажной, резиновой и металлической.

Контрольные

Жилы сделаны из меди или алюминия. Используют для питания оборудования низкого напряжения и создания линий контроля. Площадь сечения жил варьируется в пределах от 0,75 до 10 мм2.

Управляющие

Применяют для обеспечения управляющих связей автоматизированных систем. Кабели оснащены экранированными металлическими оболочками. Экран предохраняет линии от нежелательного механического воздействия и влияния внешних электромагнитных полей.

Коммуникации связи

Высокочастотные кабели связи прокладывают на дальние расстояния, для местных коммуникаций применяется низкочастотная продукция.

Радиотехнические

Служат для осуществления связей между радиотехническими устройствами, компьютерами и другими высокотехнологическими устройствами. Примером могут служить телевизионные сетевые линии связи. Продукция содержит центральные монолитные жилы, покрытые полиэтиленом и экранированной оплёткой. Сверху кабель заключён в резиновую или пластиковую оболочку.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

Кабель – шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС – сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.Кабель идеален для запитки переносных электроприемников.
