Водяной насос "Водомет": обзор погружных и глубинных моделей

Как выбрать?

Конечно, можно делать выбор модели насоса Водомёт, опираясь на отзывы покупателей, но всё же стоит выполнить несложный расчёт самостоятельно. Чтобы определить требуемый напор насосного оборудования, нужно учесть необходимый напор в кранах потребителей

Важно не забывать о возможных потерях напора в трубопроводе, а также о перепаде высот между потребителем и источником

если эта величина менее 5 м, то можно использовать насосный агрегат с напором не выше 35 м. Для этих целей подойдёт погружное насосное оборудование Водомёт 55/35;
если от водного зеркала до поверхности земли в пределах 5-25 м, можно покупать насос с напором 40-50 м, например, насосный агрегат Водомёт 60/52;
при расстоянии 25-45 м лучше использовать модель с показателем напора в пределах 60-75 м. Для этих целей подойдёт погружной прибор Водомёт 60/72;
если от водной поверхности до верха земли 45-60 м лучше выбирать агрегаты мощнее с напором от 90 до 150 м. С этой задачей хорошо справится прибор модельного ряда 115/115.

Системы серии «ДОМ» на базе насоса «Водомет» 60/72

Часто возникает потребность в обеспечении частного дома, дачи, коттеджа или какого-либо малого предприятия водой на постоянной основе. С этой целью была спроектирована и создана система автоматизированного управления подачей воды «ВОДОМЕТ ДОМ». Она призвана обеспечить бесперебойное водоснабжение заданного объекта практически без вмешательства человека.

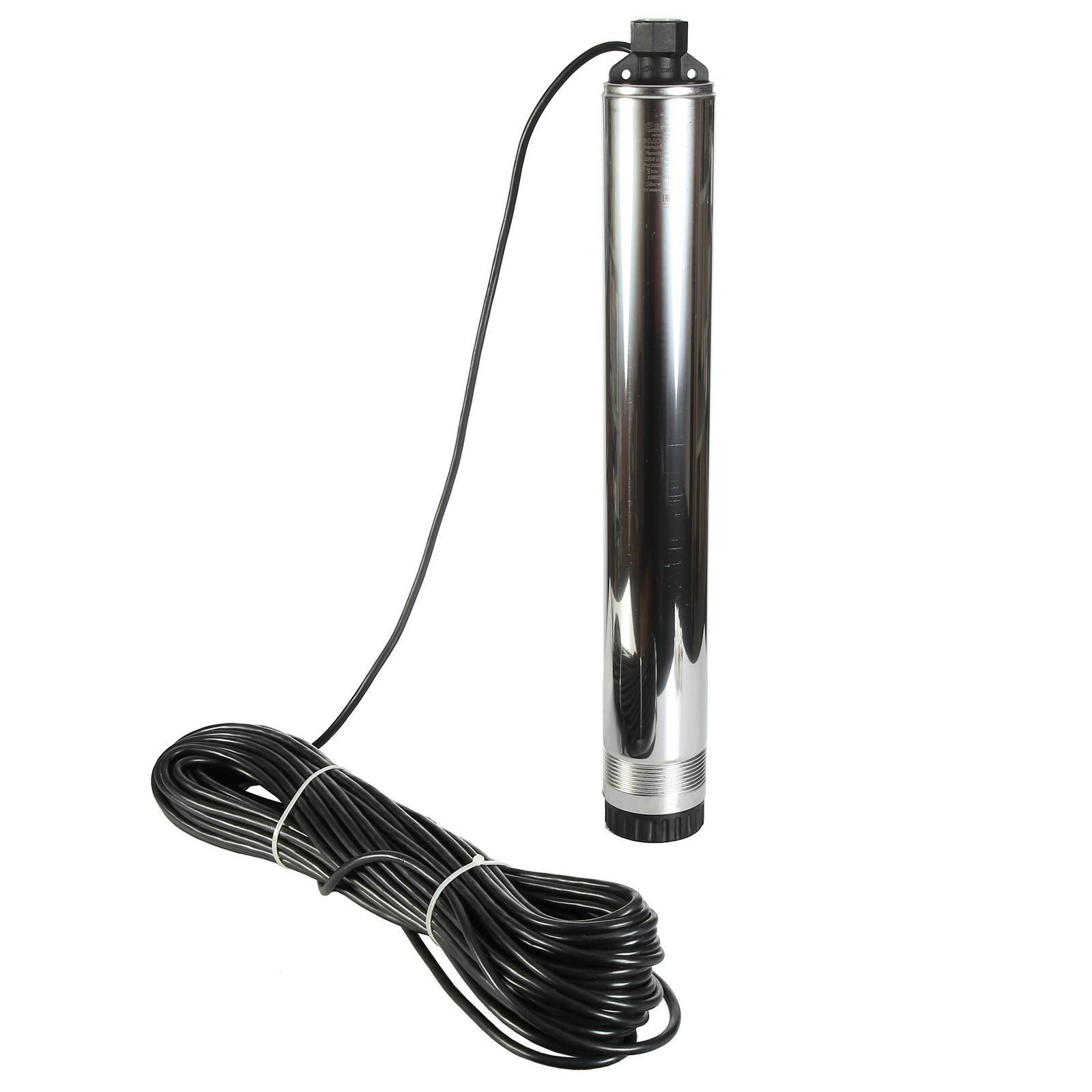

Насос ДЖИЛЕКС Водомет 60-72 Дом

Комплект системы «ВОДОМЕТ ДОМ»:

Насос погружного типа.
Манометр.
Пульт управления, имеющий датчик давления.
Гидроаккумуляторы. В их качестве выступают водяные баки объемом около 50 л.
Штуцеры.
Запорная арматура.

Системой «ВОДОМЕТ ДОМ» обеспечиваются следующие условия водоснабжения:

Поддерживается заданное давление воды.
Работает система «Плавный пуск», которая предотвращает возникновение гидроудара в момент запуска электродвигателя устройства, снижает пусковые токи и механическую нагрузку на установленный в системе обратный клапан.
Система имеет защиту от «сухого пуска» и неконтролируемой работы.
Датчики фиксируют перегрузку по току и критические перепады напряжения, своевременно отключая двигатель.
При работе системы достигается экономия электроэнергии.

Принцип работы

Выбрасывая с большой скоростью воду, водомет создает реактивную тягу, которая и приводит лодку в движение. Рассмотрим данный процесс более детально:

Вода поступает в расположенный в передней части лодки водозаборник. Он снабжен сеткой, которая отфильтровывает водоросли и плавающий в воде мусор. Конструируя водозаборник, инженеры стремятся обеспечить ламинарное течение воды в нем, так как наличие турбулентности на подходе к винту значительно ухудшает характеристики двигателя.
Винт с силой отбрасывает воду назад, при этом она попадает в сужение, благодаря чему ее скорость возрастает.
Спрямляющий аппарат, как уже говорилось, увеличивает скорость потока за счет преобразования его вращательного движения в поступательное. Его лопаткам стараются придать такую форму, которая обеспечивала бы наименьшее сопротивление движущейся жидкости. Производители применяют различные конструкции спрямляющих аппаратов. Одна из них – лопаточное поджатие – позволяет использовать данный элемент одновременно в качестве соплового аппарата.
Далее поток попадает в сопло (если эту функцию не выполняет спрямляющий аппарат). Благодаря небольшому проходному сечению, давление воды здесь преобразуется в скорость – этот эффект и называется поджатием.

Схема работы водомета

Особенности устройства этого насоса

Насосы “Водомет” имеют достаточно широкий спектр применения. С их помощью можно качать воду из скважин различной глубины, а также из колодцев и открытых водоемов. Они прекрасно справляются с автономным водоснабжением частного дома, используются для полива участка, огорода и т.п. При этом диаметр скважины должен составлять 100 мм или больше.

Для корпуса использована нержавеющая сталь высокого качества. Верхняя точка насоса уплотнена таким образом, чтобы при его работе песок и другие загрязнения не попадали в корпус сверху. Электродвигатель насоса заключен в герметичный стакан, наполненный маслом. Такая конструкция нивелирует негативное влияние внешних факторов и защищает двигатель от повреждений.

Устройство является маслонаполненным, асинхронным, ротор двигателя короткозамкнутый, смонтирован на подшипниках качения. От перегрева двигатель частично защищен термопротектором, встроенным в обмотку статора. Кроме того, дополнительным фактором охлаждения является вода, проходящая по специальной кольцевой щели, оставленной между корпусом и статором двигателя.

Чтобы уравновесить наружное и внутреннее давление двигателя, используется специальная мембрана. Это позволяет разгрузить уплотнение двигателя. В результате технические характеристики позволяют использовать насос “Водомет” на глубине до 30 метров. Верхняя и нижняя крышки устроены таким образом, чтобы все компоненты устройства находились в правильном положении относительно центральной оси.

Важная особенность конструкции насоса “Водомет” — наличие так называемых “плавающих” рабочих колес, которые обладают способностью прирабатываться. КПД традиционного насосного оборудования во многом зависит от размеров просвета, который образуется между его подвижными и статичными частями.

Чем больше такой просвет, тем больше внутренних перетечек жидкости возникает внутри устройства, и тем ниже его КПД. В процессе работы насоса подвижные элементы постепенно стираются, что увеличивает просвет, и КПД становится еще ниже. Конструкция “плавающих” рабочих колес насоса “Водомет” придает им способность смещаться в осевом направлении.

Воздействие рабочего давления прижимает край колеса к задней поверхности диффузора, что приводит к контакту этих трущихся поверхностей. В результате в самом начале работы устройства специальный пластмассовый буртик, установленный на рабочем колесе, быстро стирается. Буртик принимает форму, обеспечивающую, условно говоря, нулевой зазор между этой парой трущихся поверхностей.

После того, как этот процесс притирки буртика завершен, в контакт вступают еще две поверхности: керамическое кольцо и антифрикционная шайба. Но при взаимодействии в воде эти два элемента не стираются. В результате просвет между неподвижными и трущимися частями внутри насоса становится минимальным, а КПД устройства существенно возрастает.

Процесс притирки буртика может занять несколько часов. В этот начальный период насос будет работать с некоторой перегрузкой. Вот почему в начале работы устройства может наблюдаться более интенсивное потребление электроэнергии по сравнению с характеристиками, заявленными производителем.

По этой же причине производительность насоса на первых порах может быть несколько ниже ожидаемой. Это естественное явление. Как только процесс притирки завершится и с рабочих колес насоса будет снята повышенная нагрузка, все характеристики придут в норму. Все элементы насоса, с которыми соприкасается вода, выполнены из безопасных материалов, пригодных для контакта с пищевыми продуктами.

На верхней крышке насоса расположен его выходной патрубок и две проушины, к которым следует прикрепить трос, а также электрокабель. Расположение выхода кабеля на верхней крышке очень удобно, поскольку так не увеличиваются размеры насоса по ширине. В результате устройство подходит для большего количества обсадных труб, даже для довольно узких сооружений.

В конструкцию насоса уже включен конденсатор, поэтому при его монтаже нет необходимости использовать конденсаторную коробку. В результате для установки насоса используется трехжильный, а не четырехжильный кабель, который монтировать значительно проще.

Видео «Как выбрать насос для колодца»

В этом видео специалист расскажет, как выбрать насос для колодца.

Вибрационные

Эти приборы являются наиболее простыми по конструкции, а также самыми дешевыми. В них практически отсутствуют движущиеся элементы, в частности электродвигатель.

Перекачку жидкости машина выполняет благодаря вибрации специального поршня. Переменный электрический ток в обмотке устройства намагничивает якорь, который начинает колебаться вверх и вниз. Эти колебания механически передаются на специальный шток с поршнем. Когда поршень идет вниз, то в рабочей камере гидромашины создается область пониженного давления. Из-за этого в камеру нагнетается жидкость. Во время обратного движения жидкость выбрасывается из устройства в трубу и подается вверх. Постоянные итерации этого цикла дают поток гидросреды, ради которой был установлен такой насос.

В силу простоты и дешевизны конструкции у таких гидроаппаратов есть недостатки:

Приборы очень критично переносят посторонние примеси. Их нужно применять только для чистой воды.
Вибрация, которая возникает в процессе работы, со временем разрушает корпус самого насоса и стенки скважины.
Именно поэтому такие гидромашины считаются недолговечными, с ограниченным сроком службы. Но учитывая низкую стоимость, их легко заменить.

Лучше всего применять вибрационные насосы для перекачки жидкости из бассейна. Также аппарат справится с задачей полива растений на участке.

Схема вибрационного насоса

Центробежные

Эти гидроперекачивающие машины являются более совершенными. Активной частью механизма является специальное колесо с лопатками. Такие лопасти распределяют жидкость по камере. Благодаря центробежной силе вода отбрасывается на стенки камеры и выбрасывается в выводной шланг. В центре создается область пониженного атмосферного давления, которое втягивает новые порции влаги.

Эти гидронасосы являются очень мощными и способны поднять столб жидкости на большую высоту. Однако и цена таких устройств кусается. Но в силу высокого КПД и качественной сборки у большинства производителей эти аппараты довольно популярны.

Такие машины легко переносят умеренные загрязнения в жидкости, не создают дополнительной вибрации, а поэтому не разрушают стенки колодцев и скважин. Уровень издаваемого шума у центробежников тоже невысокий.

Схема работы гидронасоса

Винтовые

Конструкция этого насоса уходит корнями в глубины истории. Этот механизм придумал древнегреческий инженер и механик Архимед. Главным активным элементом такой гидромашины является специальный винт. Приводясь в движение электромотором, этот винт захватывает жидкую среду и поднимает ее вверх, прямо к выводящему шлангу. Главной особенностью винтовых насосов является то, что они с легкостью перекачивают не только чистую гидросреду, но и вязкие среды.

Они не являются долговечными. Наличие большого числа трущихся деталей быстро приводит к их износу. Да и требует такой механизм постоянного технического обслуживания. Именно поэтому подобный тип гидроагрегатов редко встречается в бытовой сфере. Чаще всего их используют на промышленных объектах, где им самое место.

Конструкция винтового насоса

Вихревые

Вихревые гидронасосы – это улучшенная модификация обыкновенных центробежных. Их отличие заключается в том, что они обладают несколько иной формой лопаток, а в стенках камеры находятся специальные канавки. Жидкость, стекая с лопаток в эти канавки, дополнительно ускоряется за счет вихревых микропотоков. Поэтому давление водяного столба в таких насосах гораздо выше, и они эффективнее. Но и стоят такие машинки недешево. Но в тех случаях, когда результат важнее стоимости, без такого насоса не обойтись.

Вихревой гидравлический насос

Насос Pedrollo

Еще один представитель Италии и среднего ценового уровня, но более известный на российском рынке, по сравнению с предыдущим вариантом. Собирают эти устройства в Италии, в отличие от многих других итальянских насосов. Модельная гамма Педролло состоит из 4-х и 6-ти дюймовых моделей, последние для частных скважин не применяются, поэтому рассмотрим классические 4-х дюймовые.

Модельный ряд центробежных насосов Pedrollo:

Pedrollo 4SR.
Pedrollo 4BLOCK.

1. Pedrollo 4SR — высокопроизводительные 4-х дюймовые (100 мм) насосы с обратным клапаном, с защитой от сухого хода и рассчитанные для работы с чистой водой (содержание песка до 150 г/м3) . Такие изделия могут быть как трехфазными, так и однофазными, это можно узнать из маркировки. Например, обозначение 4SR4m/7 указывает, что перед нами 4-х дюймовый насос, серии SR, номинальной производительностью 4 м3/час, с однофазным двигателем (m — однофазный, без обозначения — трехфазный) и с 7 ступенями. Двигатель на Педролло может быть как своего производства (индекс PD), так и Franklin Electric (индекс FK). Напор в название модификации не вынесен, за этими данными нужно лезть в каталог.
Гамма моделей очень широка: от простых 4SR1m/13, до трехфазных 4SR15/24, с номинальной подачей 15 м3/час и максимальной 22.5 м3/час.

2. Pedrollo 4BLOCK — это менее производительные 4-х дюймовые (100 мм) насосы, относительно вышеописанного варианта, с обратным клапаном и термозащитой, позволяющие поднимать воду с предельным содержанием песка до 150 г/м3. Изделия этой модели могут быть как трехфазные, так однофазные. Обозначение аналогично модели 4SR: 4BLOCkm 2/10 — это однофазный (m) насос, с номинальной производительностью 2 м3/час и с 10 ступенями. В отличии от моделей 4SR, 4BLOCK имеет меньшую глубину погружения (до 60 м, против 100 м у 4SR), кабель длинной 20 м, двигатели только производства Pedrollo, в модели 4SR имеется внешний блок управления и некоторыми другими отличиями. Выбирая между 4SR и 4BLOCK, остановитесь на первом варианте, он понадежней.

Существуют еще вариант Pedrollo FLUID SOLAR, работающий от солнечных батарей, но в России это практически не распространено.

В дальнейшем мы вернемся к рассмотрению центробежных насосов популярных и не очень марок.

Вас заинтересует:

Установка насоса в скважину и его замена

Насос для скважины 90 метров

Глубинный насос для скважины 50 метров

Глубинный насос для скважины 60 метров

Глубинный насос для скважины 100 метров

Как выбрать глубинный насос для скважины

Особенности монтажа и подключения

Схема подключения

После окончания бурения и прокачки скважины можно приступать к установке насосного оборудования. Последовательность действий:

К оборудованию подключают напорный шланг, который соединяют с кабелем электропитания при помощи хомутов.
Для фиксации насоса на глубине отдельно приобретают капроновый шнур или трос, нижнюю часть которого привязывают к агрегату. В корпусе имеется специальная проушина.
Опускают насос на нужную глубину и верхнюю часть троса крепят к балке, установленной на поверхности.
Кабель электропитания подсоединяют к управляющему центру, осуществляется пробный запуск.

Если в комплекте не было фильтра грубой очистки, его нужно приобрести отдельно. Это позволит существенно продлить эксплуатационный срок насосной станции.

1 Из чего состоит насосная станция

Насосные станции для скважины состоят из следующих функциональных элементов:

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш ».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос », «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Как выбрать подходящую модель?

Чтобы правильно выбрать насос, следует обратить внимание на цифровую маркировку различных моделей. После названия насос обычно стоят две цифры, характеризующие его работу

Первым показателем обозначен максимально возможный расход воды за одну минуту, который можно получить на выходе, если нет какого-либо сопротивления потоку воды.

В этой таблице наглядно представлены характеристики насосов разного типа, что позволяет сравнить их с данными о работе насоса “Водомет” (для увеличения кликните)

Второй показатель описывает максимальный напор, который насос может обеспечить в системе, если все точки забора воды перекрыты (так называемая ситуация работы насоса “в тупик”). Так, насос с маркировкой 60/52 подает наверх 60 л воды в минуту и может дать напор в 52 м (что соответствует 5,2 атмосферам), если все краны в системе закрыты, а прочие потребители отключены.

Разумеется, это данные для идеальной ситуации, которая не возникает практически никогда. Насос можно выбирать с использованием параметров для предельного режима работы, но при этом следует учитывать показатели для так называемой “рабочей точки”. Чтобы ее рассчитать, нужно предельные показатель разделить на два, т.е. взять 50% от максимума.

Сориентироваться при выборе насоса по его предельным показателям помогут следующие сведения:

Для колодцев и скважин с малым или средним дебитом, т.е. с номинальным расходом воды около 2-3 куб

м/час рекомендуется брать насос с максимальным расходом воды 60 л/мин, обычно этого хватает для обслуживания 3-4 точек потребления.
Если дебит сооружения превышает средние показатели (соответствует номинальному расходу воды в пределах 3-4 куб.м/ч), стоит обратить внимание на “Водомет” с максимальным расходом 115 л/мин.
При высоких показателях дебита (номинальный расход 4-6 куб.м/ч) рекомендуется приобрести агрегат, обеспечивающий беспроблемное расходование 150 л воды в минуту.

Максимальный напор насоса выбирают в зависимости от сведений о статическом уровне воды в скважине или колодце. (Его рассчитывают как расстояние от зеркала воды в спокойном состоянии до дна водозаборной выработки.)

Вот полезные рекомендации по конкретным цифрам:

насосы с напором 30-32 м рекомендованы для сооружений с динамическим уровнем до 5 м;
модели, обеспечивающие напор в 45-52 м, позволят поднять воду с глубины не более 25 м;
насосы с показателями по напору в пределах 60-75 м предназначены для сооружений со статистическим уровнем 25-45 м;
устройства с напором 92-115 м используются для исключительно глубоких скважин, статистический уровень таких сооружений может составить 45-60 м.

Таким образом, зная характеристики своего сооружения, можно сразу же сориентироваться по особенностям модели насоса “Водомет” для своей системы.

Как выбрать подходящий насос

Анализировать и рассчитывать параметры работы системы нужно изначально, когда решение еще не принято, и деньги не потрачены. Для системы автоматизированного водоснабжения «Водомет» – отличный выбор, но только если параметры насоса соответствуют требованиям пользователя.

Чтобы не ошибиться при подборе модификации, нужно учитывать:

Дебит скважины или колодца. Это быстрота притока воды из грунта, которая не может быть ниже максимальной производительности.
Качественный состав перекачиваемой жидкости. Наличие твердых примесей требует использования специализированного оборудования.
Максимальную потребность. Суммируются все точки потребления, и мощности насоса должно хватать, чтобы все получали воду в любом случае.
Удаленность источника от точек потребления. Учитывается расстояние до самой удаленной точки. Давление должно быть всегда достаточным.

Естественно глубина залегания воды – главный критерий, наравне с производительностью. Эти данные заложены в маркировке. Перед знаком дроби указывается водяной столб, который считается нормальным, то под знаком – расстояние от скважины (колодца) до дома или разводки труб по участку для орошения. Но, как и любое иное оборудование, центробежный насос может выйти из строя.

Особенности эксплуатации устройства

Насосное оборудование «Водомет» не комплектуется — устройством для предотвращения гидроудара. Этот элемент устанавливают самостоятельно на выходном штуцере насоса так, чтобы жидкость после отключения системы не вытекала обратно в источник.

Большое значение имеет обратный клапан в системах автоматического водообеспечения, работающих «по давлению». Его монтируют в напорную магистраль вблизи насоса. В этом случае механизм способен поддерживать нормальное давление в водопроводе, препятствует обратному движению жидкости и образованию пустот в трубах. Если клапан установлен на высоте более 7 м от уровня воды, в момент включения происходит гидроудар. При малом заглублении оборудования (до 1 м) клапан устанавливают на расстоянии 1-7 м от насоса.

Как выбрать подходящую модель?

Сориентироваться при выборе насоса по его предельным показателям помогут следующие сведения:

Для колодцев и скважин с малым или средним дебитом, т.е. с номинальным расходом воды около 2-3 куб. м/час рекомендуется брать насос с максимальным расходом воды 60 л/мин, обычно этого хватает для обслуживания 3-4 точек потребления

Если дебит сооружения превышает средние показатели (соответствует номинальному расходу воды в пределах 3-4 куб.м/ч), стоит обратить внимание на “Водомет” с максимальным расходом 115 л/мин. При высоких показателях дебита (номинальный расход 4-6 куб.м/ч) рекомендуется приобрести агрегат, обеспечивающий беспроблемное расходование 150 л воды в минуту

Вот полезные рекомендации по конкретным цифрам:

насосы с напором 30-32 м рекомендованы для сооружений с динамическим уровнем до 5 м;
модели, обеспечивающие напор в 45-52 м, позволят поднять воду с глубины не более 25 м;
насосы с показателями по напору в пределах 60-75 м предназначены для сооружений со статистическим уровнем 25-45 м;
устройства с напором 92-115 м используются для исключительно глубоких скважин, статистический уровень таких сооружений может составить 45-60 м.

Выводы и полезные видео по теме

Интересный обзор помпы Водомет 55 / 50А можно посмотреть в следующем видео:

Здесь вы можете увидеть реалистичный обзор распаковки мощного скважинного насоса Водомет 115/75”:

Насосы Джилекс Водомет – надежный и относительно недорогой вариант для колодца или колодца

Важно только правильно выбрать модель и обеспечить подходящие условия эксплуатации

Вы ищете скважинный насос? Или у вас есть опыт использования насосов для водометов Jileks, и вы можете дать ценный совет или поделиться нюансами работы этого оборудования? Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.
