Выбор автоматического выключателя: виды и характеристики автоматов

Основные характеристики автоматических выключателей

К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:

Количество полюсов
Рабочее напряжение
Класс токоограничения
Номинальный ток
Отключающая способность (ток короткого замыкания)
Время-токовая характеристика

Количество полюсов

Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей применяют трех и четырехполюсные автоматы.

Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены с защитой всех полюсов, либо только фазных.

Рабочее напряжение

Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.

Класс токоограничения

Данный параметр указывает на время гашения дуги, или если говорить более развернуто, время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.

Современные выключатели имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.

Номинальный ток (In)

Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.

Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:

I = P/U

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.

В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.

Отключающая способность

Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий, то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.

Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.

Необходимость использования автоматического выключателя, с тем или иным максимальным током срабатывания, зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.

У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.

Время-токовые характеристики отключения

Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.

Существует несколько типов время-токовых характеристик, в зависимости от назначения.

На практике распространение получили только три типа – B, C, D.

Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.

Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.

В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное, поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас

Небольшой лайфхак о том, как выбрать необходимый выключатель для дома

Предложим несколько общих рекомендаций:

Исходя из всего выше сказанного, нам следует остановить свой выбор на АВ с времятоковой характеристикой «С».
При выборе штатных параметров необходимо учитывать планируемую нагрузку. Для вычисления следует воспользоваться законом Ома: I=Р/U, где Р – мощность цепи, U – напряжение. Рассчитав силу тока (I), выбираем номинал АВ по таблице, представленной на рисунке 10.
Рисунок 10. График для выбора АВ в зависимости от тока нагрузки Расскажем, как пользоваться графиком. Допустим, произведя расчет силы тока нагрузки, мы получили результат — 42 А. Следует выбрать автомат, где это значение будет в зеленой зоне (рабочей области), это будет номинал – 50 А. При выборе также следует учитывать, на какую силу тока рассчитана проводка. Допускается подбирать автомат исходя из этого значения, при условии, что суммарная сила тока нагрузки будет меньше расчетного тока для проводки.
Если планируется установка УЗО или автомата дифференцированного тока, необходимо обеспечить заземление, в противном случае эти устройства могут работать некорректно;
Лучше отдать предпочтение изделиям известных брендов, они надежней и служат дольше китайской продукции.

Конструкция и принцип работы автомата

Выпускаются следующие типы автоматических выключателей:

воздушные автоматические выключатели;
автоматические выключатели в литом корпусе;
модульные автоматические выключатели.

Для применения изделия необходимо знать, как устроен автомат. Автоматический выключатель состоит из корпуса, изготовленного из диэлектрического материала. Передняя панель прибора служит для маркировки. Задняя часть устройства имеет для монтажа дин-рейки. На дин-рейку крепятся приборы с помощью защелки. Это позволяет быстро монтировать и демонтировать прибор при монтажных работах.

Сам прибор представляет собой модульную, не разборную конструкцию, без дополнительного вмешательства – то есть его можно разобрать, но предварительно удалив четыре заклепки, которыми соединяются две половинки корпуса. Автоматический выключатель состоит из:

нижней и верхней клемм под винт;
подвижного и неподвижного контакта;
механизма электромагнитного расцепителя с катушкой и сердечником;
рукояткой включения-отключения;
теплового расцепителя с биметаллической пластиной, снабженного регулировочным винтом;
защелки фиксатора крепления.

Принцип работы изделия заключается в следующем. Включается и выключается прибор вручную с помощью рукоятки. Тепловой расцепитель служит для защиты от незначительных, но длительных перегрузок, при больших значениях происходит нагрев биметаллической пластины, деформация ее – затем отключение цепи. Этот расцепитель имеет регулировку выключения.

Категории токоограничения

Этот термин используется для описания способности АВ произвести отключение цепи до того, как ток КЗ в ней станет максимальным. Приспособления выпускаются с токоограничением трех категорий, в зависимости от времени отключения нагрузки:

10 мс. и больше;
от 6 до 10 мс;
2,5-6 мс.

Соответственно, чем выше категория, тем меньше электропроводка подвержена нагреву, а значит, снижается риск ее возгорания. На рисунке 6 указанная категория обведена красным овалом.

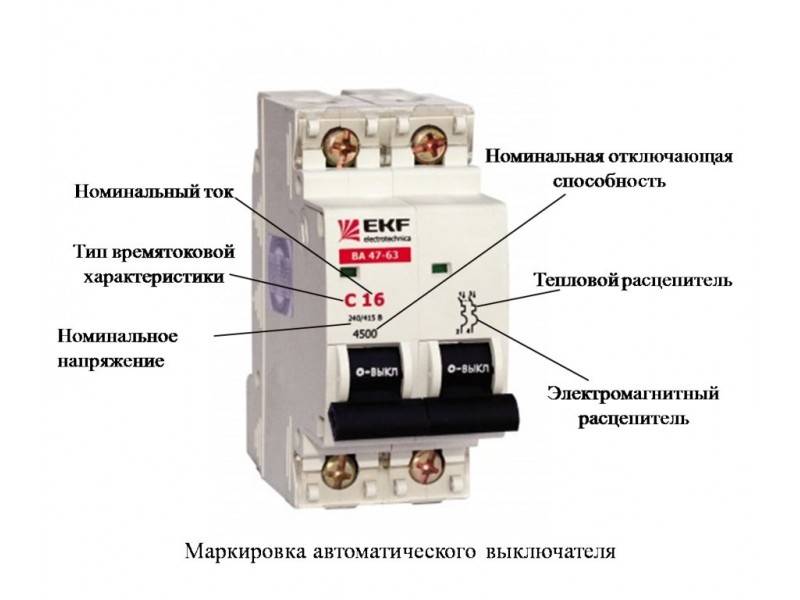

Маркировка ВА47-29 содержит указание на класс токоограничения

Заметим, что АВ, относящиеся к первой категории, могут не иметь соответствующей маркировки.

Принцип работы автоматического выключателя

Принцип действия автоматического выключателя довольно прост. В штатном режиме, когда работа всего электрооборудования и электропроводки протекает нормально, автомат пропускает через себя электрический ток. В случае же аварийной ситуации, когда ток превышает номинальные значения, срабатывает автоматический выключатель и размыкает цепь.

Протекание тока через автомат происходит следующим образом — напряжение подается на верхнюю клемму автоматического выключателя, соединенную с неподвижным контактом. С неподвижного контакта ток проходит на подвижный контакт, далее через гибкий проводник подается на катушку соленоида, после катушки по гибкому проводнику на биметаллическую пластину теплового расцепителя, от него на нижнюю винтовую клемму и далее в цепь подключенной нагрузки.

Хотя в большинстве современных автоматических выключателях не важно, на какую клемму ( верхнюю или нижнюю) заводить питающий провод. Об этом говорят и сами производители

Топ-5 российских производителей электроавтоматов

№ 1 — Контактор

3п ВА04-35Про 160А 18кА Контактор Это предприятие лидирует практически во всех рейтингах отечественных производителей. Оно выпускает как классические автоматы, так и устройства для промышленности. Серия бытовых выключателей имеет обозначение «КПРО» и рассчитано на силу тока до 100 А. Это мощные и надежные устройства, хорошо защищенные, простые в монтаже и имеют защитные кожухи. Есть и регулировка, обеспечивающая защиту от замыкания и перегруза.

Плюсы

регулировка защиты
хороший диапазон срабатывания
сертифицированное оборудование
хороший уровень защиты установленного оборудования

Минусы

некрасивый дизайн
опасны при неосторожном монтаже

Цены на электрические автоматы Контактор

электрические автоматы Контактор

№ 2 — Светозар

СВЕТОЗАР 1-полюсный, 32 A, C Российская компания с заводом в Волгограде. Выпускает осветительное оборудование, а также автоматические выключатели. Вся продукция сертифицирована и выпускается в соответствии с ГОСТ. Все модели оснащены хорошей контактной группой, отличающейся долговечностью. В ассортименте — линейки Премиум и Мастер с показателями силы ток в пределах 10-63 А. Срабатывание происходит при значениях 4,5-10 кА. Отмечается, что автоматы не греются даже при подключении очень мощных приборов, а искрогасительные камеры герметичны.

Плюсы

приятная цена
наличие смотровых окон
большой ассортимент
долговечные контактные группы
не греются

Минусы

некачественные корпуса

Цены на электрические автоматы Светозар

электрические автоматы Светозар

№ 3 — КЭАЗ

ВА47-29-1C25-УХЛ3-КЭАЗ Бренд, который работает с 45-го года ХХ века и имеет огромные производственные мощности, позволяющие производить много оборудования. В ассортименте — две линии устройств. КЭАЗ — автоматы, проверенные временем. Вторая линия — KEAZ Optima — современные устройства, созданные на основе последних разработок. Есть модели как для переменного, так и для постоянного тока.

Плюсы

проверенный временем бренд
большой ассортимент
в наличии — аксессуары для автоматов
приятная цена
компактные габариты

Минусы

все новые модели — дорогие
недолговечные

№ 4 — DEKraft

DEKraft ВА-105 1P (C) 10kA 250В DC Это бренд, принадлежащий компании Delixi Electric, сравнительно молодой, но его продукция очень популярна и пользуется спросом не только в РФ, но и в некоторых зарубежных странах (в Европе продукция бренда продается под названием Himel). Сами производства находятся в Азии, благодаря чему производителю удается держать низкую цену на приборы. Автоматы от бренда признаны одними из самых долговечных и надежных — модели выдерживают до 6 тысяч отключений.

Плюсы

сертифицированная по ISO продукция
высокая надежность
долговечность
невысокая стоимость

Минусы

есть ограничение по току в 63 А
не для всех проводов подходят

Цены на электрические автоматы DEKraft

электрические автоматы DEKraft

№ 5 — IEK

IEK ВА 47-60 1P (C) 6kA Основные производственные мощности этой компании также располагаются в Азии, но бренд наш, российский. В ассортименте — тысячи всевозможных электроприборов, в том числе — около 200 выключателей с номиналом от 0,5 до 64 А. Линейка товаров постоянно обновляется и совершенствуется, чему способствует наличие собственной лаборатории и постоянные испытания продукции в Европе. Цены очень приятные, а качество хорошее. Кроме того, оборудование очень легко подключить, а информативное окошко позволит без труда оценивать состояние контактов.

Плюсы

низкая цена
высокий контроль качества
большой ассортимент
простота подключения
надежность

Минусы

можно купить бракованное устройство
срок службы может быть коротким

Виды и типы автоматических выключателей

Все наши электрические сети и цепи, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями. Их главная задача — это в нужный момент обесточить электрическую цепь, т.е. отключить подачу электрического тока. Автомат (АВ) срабатывает, т.е. отключается, в случаях короткого замыкания и перегрузки в сети (нагрев проводов). Для различных электрических цепей существуют и различные виды и типы автоматических выключателей .

Виды автоматических выключателей (АВ)

• Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.

• По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.

• Автоматические выключатели подразделяются по показателю номинального тока.

• Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.

• Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.

• Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.

• АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.

• По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.

• Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.

• Также автоматы различают по наличию свободных контактов и способу присоединения проводников.

Типы автоматических выключателей

Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.

Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.

Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.

Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.

Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.

• A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.

• B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.

• C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.

• D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.

• K – индуктивные нагрузки.

• Z – для электронных устройств.

Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.

Особенности и характеристика модельного ряда

Что такое автоматический выключатель

Предназначением данного прибора служит защита электрической цепи от замыканий, перенапряжения, перегрузок электричества, защиты от сетевых неполадок и самостоятельного отключения или включения электричества на определенном промежутке. Как правило, находится в электрическом щитке, отдельно к каждой квартире.

Время срабатывания исправного АВ, как правило, колеблется до 0,1 секунды. Главное содержимое прибора заключено в пластиковую коробку. Сзади аппарата располагается крепление, которое легко устанавливается в рейку. С течением времени автоматика становится все легче и компактнее, а так же более мобильной. Эту коробочку можно так же легко снять с рейки. В хозяйстве чаще всего используют АВ модульного типа, они обуславливаются малым количеством полюсов и небольшим объемом.

Основные характеристики

Аппарат имеет множество делений по характеристикам, которые выполняют искомые функции, необходимые в данном случае. Профессионалы чаще всего различают аппараты по полюсной принадлежности:

Автомат защиты сети может обладать разным количеством полюсов, но ограничивается от одного до четырех. Каждый блок несет свою функцию, поэтому не сложно определиться какое количество полюсов необходимо для установки системы проводки.

Однополюсный автомат нужен для защиты линии, к которой относятся осветительные приборы или розетки.
Двухполюсный включается в цепь, которая ответственна за бытовую технику с высокой мощностью. К ним можно отнести телевизоры, электрические плиты, бойлеры, стиральные машинки, холодильники и другие.
Автомат с тремя полюсами больше подходит для целей, приближенных к производственным. Он способен выдержать мощность оборудования столярной мастерской, строительной техники и аппаратуру автомастерской.
Четырехполюсный автомат служит для того, чтобы уберечь систему электроэнергии от короткого замыкания или же каких-либо сбоев, обеспечивает надежную и непрерывную работу.

Классификация видов, основанная на чувствительности к замыканиям цепи

В производстве автоматических выключателей все приборы делятся на определенные виды, прежде всего обозначающие чувствительность к разного рода перегрузкам сети.

A. Такой тип достаточно чувствителен к повышению нагрузки и мгновенно реагирует. Чаще всего используется для высокоточного оборудования, поэтому в быту совсем не востребован. Характеризуется высокой степенью напряжения электричества. Чаще всего используется в производственных целях, когда напряжения от оборудования много и нужна молниеносная реакция.
В. Автомат реагирует на изменение нагрузки тока с небольшой задержкой. Такой вид автомата редко встречается, потому что является промежуточным между более популярными моделями.
С. Прибор , наиболее часто устанавливаемый для бытового применения. При выявлении повышения силы тока он отключается не сразу, лишь через некоторое время, что иногда даже незаметно при небольших скачках. Аппаратура так же испытывает меньшие нагрузки по сравнению с другими типами. Часто встречается в квартирах и на дачных участках, но с разным показателем отключающей способности.
D. Этот тип обладает минимальной чувствительностью. В быту применяются, как дополнительные предохранители на случай, если домашние автоматы не сработали в нужном порядке, и попросту помогают выключить общую сетевую линию.

Преимущества и недостатки замены автоматических выключателей старого типа на новые модели

Прежде всего, устраивая капитальный ремонт, следует помнить, что все, что относится к электричеству, очень серьезно и следует внимательно подходить к этому вопросу.

Достоинства современных АВ:

Уверенность в безопасности;
Компактность;
Защита от поломок и не срабатывания системы;
Легкость в установке и эксплуатации.

Недостатки:

Цена модельного ряда может варьироваться до предельной;
Не все модели имеют крепление на DIN-рейку.

Принцип работы

Функционирование автоматического выключателя основано на тепловом и электромагнитном принципе. В обычном режиме работы через него протекает электрический ток. Если рассматривать тепловой принцип, то сначала ток проходит через электромагнитную катушку, затем попадает на биметаллическую пластину. Когда ток начинает превышать свое допустимое значение, то пластина начинает плавиться, вследствие чего происходит ее деформация. Так она оказывает воздействие на расцепитель. После этого цепь размыкается. А в изделиях с электромагнитным принципом работы, имеется соленоид и пружинный механизм удерживающий сердечник. Если произойдет увеличение значение тока, то сердечник преодолевает силу пружины и втягивается в соленоид. После чего происходит расцепление.

Во время перегрузки сети ток превышает свое предельное значение. Если автомат имеет тепловую защиту, то расцепление происходит не сразу. Здесь надо учесть, что на расплавление и деформации пластины требуется время. Время будет зависеть от того, в какой степени ток превысил свое номинальное значение. Такой принцип работы позволяет не сразу разорвать цепь при кратковременном перенапряжении. Минимальный предел, который может превысить ток, устанавливается на заводе. Так же на деформацию пластины может оказать воздействие температура помещения, где установлен прибор. При холодной температуре пластина может начать деформацию только при значительном превышении номинала. А при высоких температурах, наоборот, сработать преждевременно. Устранив причину перегрузки, не следует сразу же включать автомат. Надо дождаться его полного остывания, тогда пластина примет свое прежнее состояние.

Когда происходит короткое замыкание, то ток в цепи увеличивается на столько, что может начать плавить изоляцию электропроводки. В этом случае необходим моментальный разрыв цепи, это и делает электромагнитный расцепитель. Сердечник сразу же втягивается в соленоид и расцепляет цепь. Данный процесс происходит меньше, чем за секунду. Так же в устройствах установлена решетка из металлических пластин, которая предназначена для гашения электрической дуги. После такого отключения автомата, его не следует включать, пока не будет устранена причина возникновения короткого замыкания.

Как работает автоматический выключатель

Главная задача автоматического выключателя (автомата) — это улавливание чрезмерных токов в электросети, и мгновенное её обесточивание

Неважно, к какой категории относится автоматический выключатель, он должен уметь быстро обесточить электросеть и предотвратить тем самым повреждение кабелей

Поэтому главной функцией автоматического выключателя, является:

Срабатывание в случае перегрузки электросети. Здесь все достаточно просто, и если в сети возникнет чрезмерно большая нагрузка, например, из-за большого количества подключённых электроприборов в доме, автоматический выключатель должен сработать и обесточить домашнюю электросеть. Если этого не произойдёт, и автомат не справится со своей задачей, то может загореться электропроводка в доме;
Среагировать на сверхток, вызванный коротким замыканием электропроводки. Здесь все, также понятно. В случае замыкания, электропроводка подвергается сильному нагреву, а там где тонко, как известно, там и рвётся, поэтому, если автомат не сработает, возможно, повреждение и возгорание электропроводки.

Следует знать, что каждый автоматический выключатель рассчитан на разную силу тока. Время срабатывания автомата, зависит от величины перегрузки электросети. Если это короткое замыкание, то автоматический выключатель сработает мгновенно, буквально за считанные секунды. Если величина перегрузки не слишком большая, то автомат и электропроводка могут греться часами.

Что касается конструкции автоматического выключателя и его принципа работы, то в основе лежит биметаллическая пластина, через которую проходит электрический ток. Если он слишком большой величины, на которую автомат не рассчитан, то пластина начинает греться, что в итоге и приводит к срабатыванию автоматического выключателя.

Автоматы «В» и «С» — в чем разница, категории автоматических выключателей

Тех людей, которые занимаются модернизацией домашней электросети, часто интересует вопрос о том, чем именно отличаются автоматические выключатели категории «В» и «С», ведь именно они, чаще всего, устанавливаются в бытовых сетях. Главное отличие автоматов «В» и «С» в чувствительности электромагнитного расцепителя.

Буквы А, В, С, D и K, Z — как раз и указывают на характеристики расцепителя установленного в автоматическом выключателе:

А — автоматические выключатели данной категории имеют самую высокую чувствительность. Если номинальный ток на линии где будет установлен автомат категории «А» превысит 30%, то автоматический выключатель отключится.

В — автоматы этой категории срабатывают при превышении нагрузки по номинальному току в 3-5 раз. Автоматические выключатели категории «В» предназначены для установки в электросетях с отсутствием или с минимальным пусковым током (электродвигатели и т. д.). Простыми словами говоря, автоматы категории «В», более чувствительны к проходящему току, и при запуске мощных электродвигателей могут сработать.

С — автоматические выключатели стандартного типа с ещё большей перегрузочной способностью, чем у автоматов «В» класса. Их выключение происходит в том случае, если номинальный ток, проходящий через автомат, станет в 5-10 раз выше. Время срабатывания автомата категории «С», порядка 1,5 секунды. Такие автоматы предназначены для обеспечения защиты электросетей общего назначения.

Автоматы категории D, редко используются в быту. Чаще всего эти автоматические выключатели применяются в электросетях с большими пусковыми нагрузками. Ну и последние категории автоматов, это «K» и «Z», они используются в специальных целях, например, для защиты линий к которым подключены электронные устройства.

Таблица выбора защитного автомата по сечению кабеля

Выбор защитного автомата однозначно зависит от сечения кабеля. Если ток автомата выбран больше, чем надо, то возможен перегрев кабеля из-за протекания большого тока. Если же автомат выбран правильно, то при превышении тока он выключится, и кабель не повредится.

Таблица выбора автомата по сечению кабеля

Обратите внимание на способы прокладки кабеля (тип установки). От того, где проложен кабель, ток выбранного защитного автомата может отличаться в 2 раза!

По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат

Для нас, как для электриков, наиболее важны первые три столбца таблицы

По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат. Для нас, как для электриков, наиболее важны первые три столбца таблицы.

Теперь – как выбрать защитный автомат, если известна мощность приборов?
