Схема с двумя датчиками
Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.
В данной схеме количество подключаемых датчиков не ограничивается.
Работает это по такому принципу:
- Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
- Дошли до зоны активации второго сенсора – освещение не прекратилось.
- Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
- Покинув коридор полностью, освещение прекращается.
Как устроены выключатели, реагирующие на взмах руки
Любой инфракрасный выключатель состоит из двух основных компонентов: передающего и принимающего. Выключатель, реагирующий на взмах руки, срабатывает при регистрации теплового излучения от человека. Подобные устройства удобно использовать на кухне, при подсветке зеркала в ванной комнате, в темных помещениях. В роли сенсора выступает пироэлектрический датчик, который фиксирует инфракрасное излучение объекта.
Устройство
Выключатель состоит из реле и контроллера в корпусе и инфракрасного датчика, который подключен к нему на проводе. Корпус оснащен «язычком» для крепления на стене. Корпус ставится в максимальной близости к осветительному прибору. Также его можно вмонтировать в распределительную коробку.
Реле должно быть установлено в зоне видимости передатчика.
Принцип работы
Прибор работает по следующему принципу. Он реагирует на взмах руки в близости от сенсора, свет в помещении загорается. Если повторно взмахнуть рукой, свет погаснет. Радиус срабатывания равен 1-6 см.
Установленный датчик фиксирует движение человека. В схеме происходит следующее – происходит замыкание цепи, в результате чего загорается лампочка. Когда движение прекращается и проходит заранее выставленный промежуток времени, цепь размыкается и лампа погасает.
Отличается от классического выключателя наличием линзы для датчика. Также приборы оснащены тумблером для выключения рукой.
Выбор оптимального места установки
Если клавишный выключатель идет сразу с датчиком в одном корпусе, то он рассчитан на настенный монтаж. Однако если сенсоры поставляются в разобранном комплекте или приобретаются вовсе отдельно, то их можно установить не только на стене, но и на потолке. Причем потолочный вариант зачастую предпочтителен, так как охватывает большую территорию.
Каждый сенсорный прибор имеет собственный угол обзора в пределах от 10 до 360 градусов. Если у него данный параметр меньше 360 о , то отслеживать движения датчик сможет только в узком секторе наблюдения. В этом случае в помещении придется ставить несколько устройств слежения, чтобы они охватывали все нужное пространство.
Широкоугольные и круговые детекторы стоят дороже тех, что рассчитаны на небольшой угол охвата. Однако вторых для полного контроля за комнатой может потребоваться слишком много
Здесь важно все тщательно взвесить и просчитать, прежде чем идти в магазин за расходными материалами
Если выключатель ставится в небольшой комнате с одной дверью, то установки датчика с узким сектором обзора вполне хватит. Его надо будет лишь точно навести на вход и установить в настройках максимально возможное время включения света.
Еще один момент – это наличие у детектора движения «глухой зоны» по высоте. При монтаже надо внимательно изучить паспорт, чтобы правильно выставить направление работы датчика.
Плюс еще есть ограничения по дальности зоны обнаружения. Для веранд или длинных коридоров рекомендуется выбирать дальнобойные приборы. Однако помните, что при большой области контроля они могут начать слишком часто срабатывать не тогда, когда надо.
Подключение нескольких приборов в цепь
Если нужно осветить длинный коридор (помещение с нестандартной планировкой) или при малом охвате территории одним датчиком, к схеме подключается еще один детектор движения.
Осторожно! Подключаться второй и последующие устройства должны параллельно к одной фазе. В случае соединения приборов к разным фазам произойдет короткое замыкание
Инструкция по присоединению дополнительных датчиков:
- Обесточить цепь;
- Объединить L-кабеля датчиков движения и электрощитка;
- Подсоединить красные кабеля электроприборов и коричневый кабель от лампы;
- Объединить все нулевые кабеля (от лампы, датчиков и щитка);
- Подключить к электросети, проверить работоспособность.
Схема подключения нескольких датчиков
Совет! Для подключения бытовых устройств к осветительным приборам (прожекторам) с высокой мощностью лучше использовать подключение через контактор (с катушкой на 220В). Фаза подключается к контактору от датчика и щитка, а нагрузка датчика — к контактору. Эта схема позволит выдержать мощность прожектора.
Принципиальные схемы монтажа
Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.

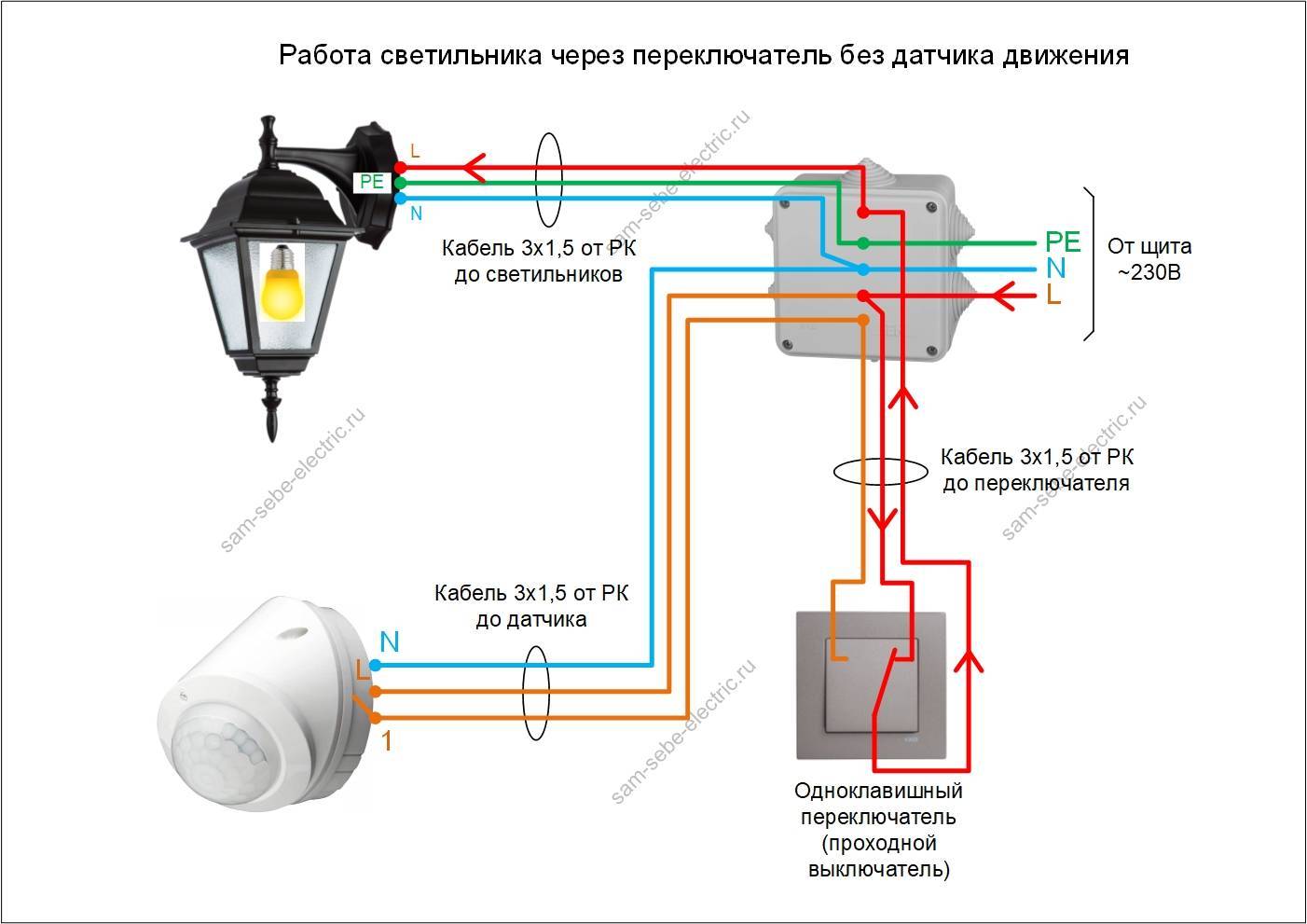

Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.
Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.
Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести лампочки с встроенным датчиком движения.
Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.
Большинство энергосберегающих ламп быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.
Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут “гореть” столь часто, как без подобного защитного устройства.
С маркировкой и правилами подбора умных выключателей ознакомит следующая статья, прочесть которую мы настойчиво советуем.
Регулировка (настройка)
После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.
Угол наклона
Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.
Регулировка датчика движения начинается с выбора угла наклона
Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.
Чувствительность
На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).
В основном, регулировки выглядят так
Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.
Время задержки
У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).
Время свечения или время задержки — выбираете как вам больше нравится
Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.
Уровень освещенности
Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.
Находится они могут на лицевой или тыльной стороне корпуса
При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.
Вот теперь можно считать, что реле движения настроено.
Двухпроводное подключение датчика движения
Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.
Сначала изучим простейшую двухпроводную схему.
Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:
автоматический выключатель для подачи питания 220В
распредкоробка
сам датчик
светильники
Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.
При этом связку “датчик – светильник”, лучше использовать на отдельном контуре, а не сажать его на общее освещение.
Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.
Далее протягиваете уже двухжильный провод до места установки датчика.
Где его лучше всего размещать?
Классический вариант для моделей устанавливаемых в подрозетник – на высоте 1,2-2,0м от уровня пола.
Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.
Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика
Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.
Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.
Сначала
ноли. От кабеля питания – на кабель светильника.
Далее заземление,
если оно конечно есть.
А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).
Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.
Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак “нагрузка”, как на рисунке внизу.
Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.
Далее на передней панели производим настройку. Для этого выкручиваете по порядку все “флажки”.
1 – переводите устройство в автоматический режим
2-выставляете порог чувствительности
Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.
3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора
На этом все.
Подаете напряжение и проверяете работу всей схемы.
Преимущества
подобной двухпроводной схемы и данных датчиков движения:
простота монтажа и подключения
возможность принудительного включения освещения без дополнительных выключателей света
универсальность
Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.
Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.
Они начинают
мерцать, иногда очень даже сильно.
Что предлагает рынок?
Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.
Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:
- Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
- Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
- INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
- Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
- Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
- BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
- Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
- Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
- Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
- Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.
Сенсорный выключатель – что это такое и где применяется
Сенсорный выключатель — это электронное устройство, обеспечивающее включение или отключения прибора с помощью сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия клавиши, как на обычном выключателе, не требуется. В этом главное отличие сенсорного выключателя от обычного клавишного.
Такие выключатели применяются в квартире или доме, чаще всего для системы освещения, а также для поднятия жалюзи, штор, открытия гаражных ворот, включения или выключения бытовой техники, регулировки систем отопления.
Стильный внешний вид украсит интерьер, а удобство использования подарит дополнительный комфорт. Такой выключатель встраивается в поверхность электроприбора, например, в настольную лампу. Чтобы включить прибор, достаточно к нему прикоснуться. Также датчик выключателя может управляться пультом, голосом, реагировать на движение, оснащаться таймером, диммером. Таймер поможет сэкономить на электроэнергии, а диммер – создать ту интенсивность освещения, которая вам необходима. Например, создать уютный приглушенный свет для романтического ужина или спокойного вечернего отдыха.
Сенсорный выключатель используется для экономии электроэнергии в местах с большой проходимостью людей. Например, в подъезде. Датчик реагирует на движение, когда жилец попадает в подъезд и через определенное время отключается.
Такой выключатель можно поставить во дворе частного дома, чтобы освещать двор при необходимости. Это позволит сократить расход электричества.
Сенсорными выключателями можно оборудовать офис, для удобства выключения и выключения освещения, закрытия и поднятия жалюзи.
Таким образом, сенсорный выключатель подойдет для:
- квартиры;
- частного дома;
- офиса;
- общественных мест;
- придомовых территорий.
Как подключить двухклавишный выключатель самостоятельно
ДД для включения света с 1-м выключателем: схема подключения
Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:
- При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
- Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
- Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
- Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

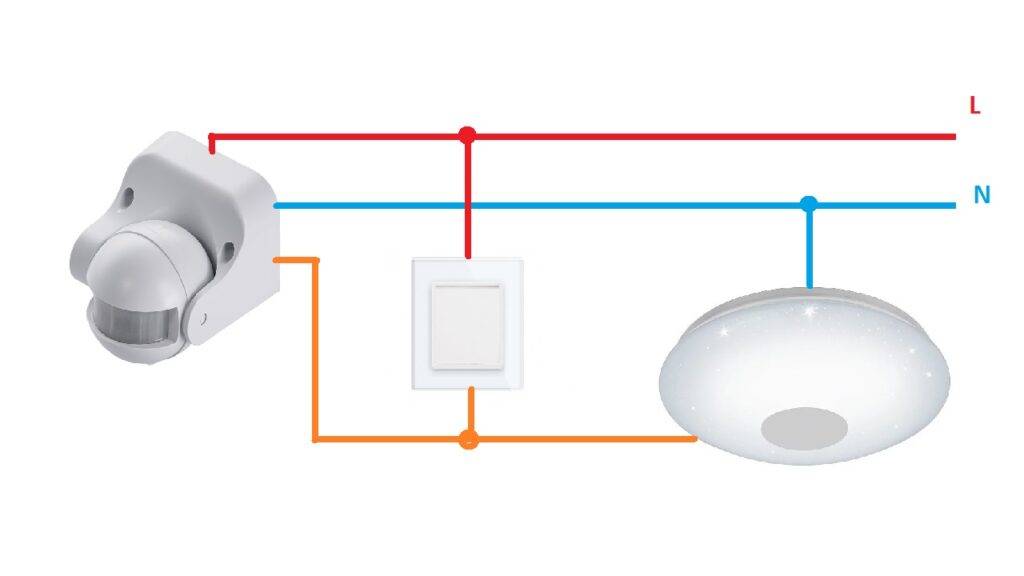

Схема подключения с выключателем
Настройка и регулировка устройства
Первым делом настраивается время, в течение которого с момента регистрации последнего движения (присутствия) человека подается напряжение на осветительный прибор. Оно составляет от одной секунды до десяти минут.
Для выбора правильного времени руководствуйтесь следующими подсказками:
- при освещении лестницы потребуется 3-4 минуты, поскольку надолго здесь никто не задерживается;
- подача света в любой комнате должна занимать 10-15 минут, ведь времяпровождение может быть и кратковременным, и продолжительным.
Чтобы избежать ложных срабатываний, необходимо настроить задержку срабатывания после первичной регистрации движения. Параметр также насчитывает от одной секунды до десяти минут, а выбор конкретного значения определяется в зависимости от скорости передвижения человека. Поскольку через коридор движутся быстрее, то выставляется минимальная задержка.
Детектор оснащен тумблером LUX, отвечающим за уровень освещенности. Здесь нужно ориентироваться на то, чтобы датчик срабатывал в моменты, когда комната освещена меньше. На минимальное или среднее значение тумблер настраивается в тех случаях, когда прибор эксплуатируется в помещении с большим количеством окон и других источников естественного света.
Для настройки чувствительности элемента используйте тумблер SENS. Выбор значения связан с отдаленностью от передвигающегося объекта и его габаритами. Если датчик сработал ложно и включил свет в помещении без причины, то надо уменьшить чувствительность. Обратные действия нужны в том случае, если датчик не включил свет при входе в помещение.
Преимущество применения для дома
Автоматический выключатель света состоит из двух компонентов. Это приемник сигнала и передатчик. В качестве приемника используется радиоуправляемое реле, которое получает команду и замыкает цепь. Передатчик реагирует на действие и подает сигнал.
Инфракрасные выключатели имеют ряд преимуществ. К ним относятся:
- простота монтажа;
- контроль сразу всех осветительных приборов;
- экономия расхода электроэнергии;
- широкий радиус приема сигнала в зависимости от модели;
- дополнительная безопасность помещения (эффект присутствия в доме);
- комфорт включения и выключения света;
- электрическая безопасность, так как устройство слаботочное;
- дистанционное регулирование яркости света.
Главный недостаток таких приборов – высокая цена перед традиционными аналогами. Но с развитием технологии отмечается тенденция к понижению стоимости. Также проблемой является ограничение радиуса действия и невозможность сигнала проникать через препятствия.
Назначение ручек регулировки параметров
На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.
Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.
| Наименование и обозначение параметра датчика движения | |||
|---|---|---|---|
| Обозначение | Наименование параметра | Функция | Примечание |
| LUX | Освещенность | Регулирует уровень освещенности, при которой срабатывает датчик движения | от 5 до 10000 Люкс |
| TIME | Время | Продолжительность включения таймера | от 5 до 420 секунд |
| SENS | Чувствительность | Регулирует дальность действия | до 12м |
| MIC | Микрофон | Регулирует уровень шума, при которой срабатывает датчик движения | 30-90 db |
Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.
Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.
Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.
Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.
Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.
Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.
После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.
Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы
Подготовительные действия
Перед работой необходимо подготовить инструменты. Для монтажа потребуются:
- Изолента, иные материалы для изоляции соединений
- Стриппер (инструмент для зачистки проводов)
- Кусачки
- Отвертка
- Отвертка индикатор напряжения
Сначала нужно найти фазу – определить, какой провод за что отвечает. Цветовое обозначение проводов в странах СНГ диаметрально противоположное европейскому. У китайских изготовителей оно может быть каким угодно. Схема подключения прилагается в инструкции к изделию, ее необходимо изучить, приступая к работе. Некоторые производители рисуют ее прямо на внутренней части корпуса прибора. Определяют фазу специальным тестером. Если при его касании к проводу, загорается лампочка — ток есть, если нет – этот провод «ноль». Если тестер не может определить фазу, возможен обрыв в проводке. После выбора способа подключения, производят следующие действия:
- Отключают на щитке электричество
- Старый выключатель отсоединяют. Аккуратно поддевают острым предметом клавишу и снимают ее, под ней отверткой откручивают болт – зажимы ослабевают и прибор легко вытаскивается из гнезда. Далее, откручивают зажимы, которые держат провода и окончательно отсоединяют
- На щитке включают электричество и определяют фазу при помощи отвертки-тестера
- После определения фазы, ток отключают и присоединяют новое изделие согласно схеме и инструкции
- На щитке включают электричество и тестируют прибор
Коробка с клеммами находится под крышкой сзади. Там же расположены три проводки разного цвета. Они идут из короба. Провода подключаются к зажимам на клеммах. При использовании многожильных проводов удобно пользоваться специальными наконечниками НШВИ вместо простой скрутки, но если их нет, то подключают без них – это особо не отразится на результате.
Настройка и регулировка чувствительности
После
подключения на корпусе ищите элементы управления и настройки. Одна из
“крутилок” отвечает за время суток. Там нарисованы солнышко и луна
(Lux).
Для того,
чтобы использовать девайс в светлое время суток, переключатель ставите в режим,
где значок солнца. Если он вам нужен для работы в ночное время или в темном
помещении, где нет естественного света – выкручиваете на луну.
Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.
Как выставить
настройки так, чтобы прибор случайно не реагировал на домашних животных?
Запомните главное, в этом случае чувствительность должна регулироваться не
переключателями, а углом поворота всей сферы.
То есть,
куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы
свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз
к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей
головы.
Ну а если
вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его
“голову” так, чтобы окошко смотрело на самый верх, как бы в небо.
Реальная зона захвата лучей датчика – примерно 9-10 метров. Хотя в документации заявляют больше.
Еще
обращайте внимание на такое свойство, как чувствительность в зависимости от
направления движения человека. Она будет максимальна, когда вы проходите мимо,
и минимальна, когда идете навстречу лучам
Поэтому в
коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми,
а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать
лучи, а не двигаться навстречу им.
Главный
недостаток такой 3-х проводной схемы – отсутствие принудительного включения
освещения. Датчик движения может выйти из строя или начать некорректно
работать. Из-за этого вы останетесь полностью без освещения.
Чтобы
избежать подобных проблем, применяют третью схему с дополнительным выключателем
света.
Схема с двумя датчиками
В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.
Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.
Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора – освещение продолжает гореть.
Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.
Выключатели под управлением Wi-Fi
Умный выключатель света под управлением с телефона, работа которого поддерживается через Wi-Fi, является продолжением идеи дистанционных умных переключателей. На данный момент они пока не часто используются, и в их случае нельзя говорить об экономии энергии из-за постоянной необходимости поддерживать работу беспроводного модуля.
Такие устройства управляются с отдельного приложения и их основные преимущества по сравнению с классическими дистанционного управления заключаются в отсутствии необходимости держать под рукой дополнительное устройство. Так что достаточно иметь под рукой свой смартфон, который вдобавок поддерживает возможность подключения практически неограниченного количества источников света (при этом пульт ДУ имеет ограниченное количество физических кнопок).
Вдобавок, многие современные модели оснащены сенсорными кнопками включения и выключения света. Что и делает их наиболее востребованными для умного дома.
