Подключение к Aqara Home
Подключение настенного выключателя

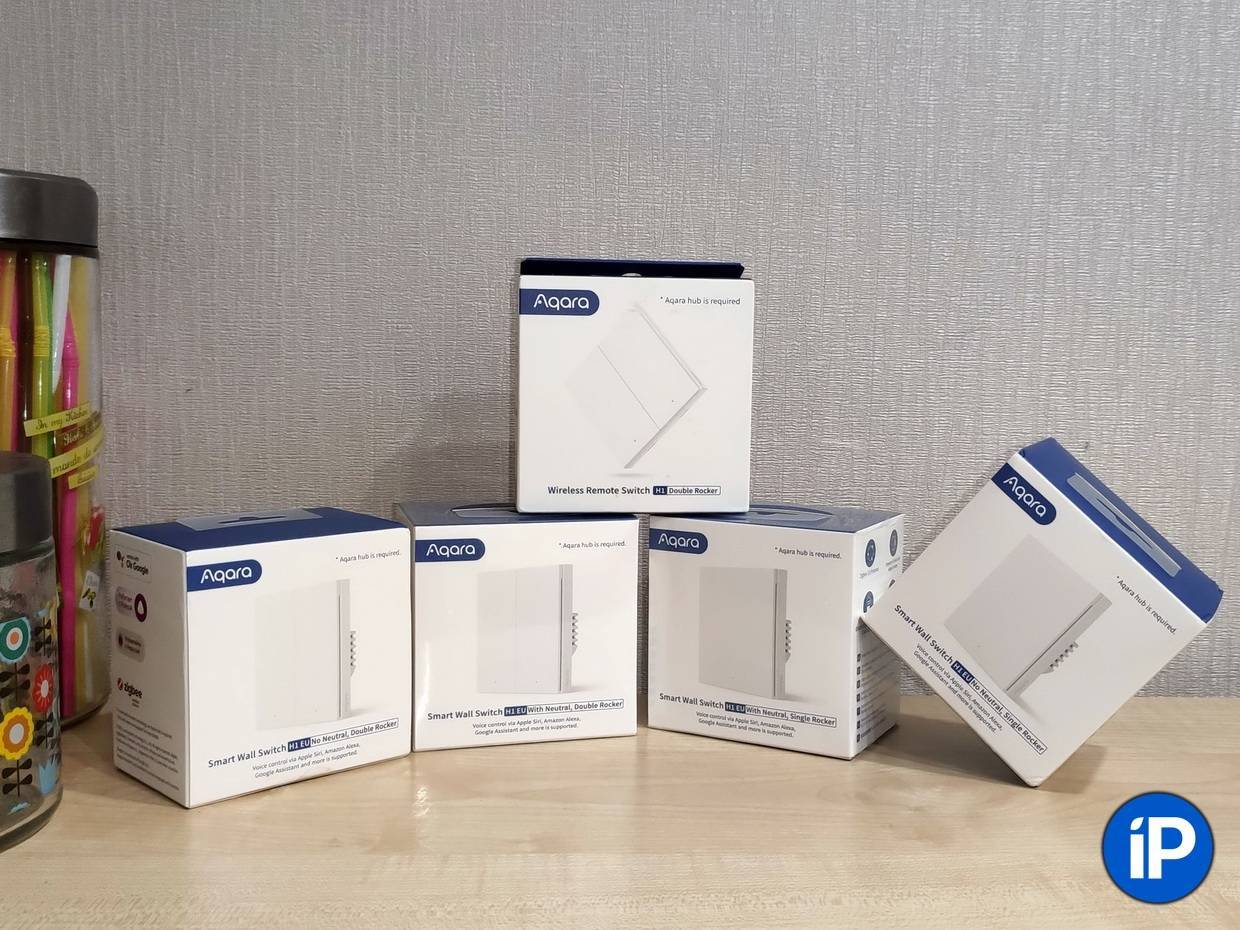

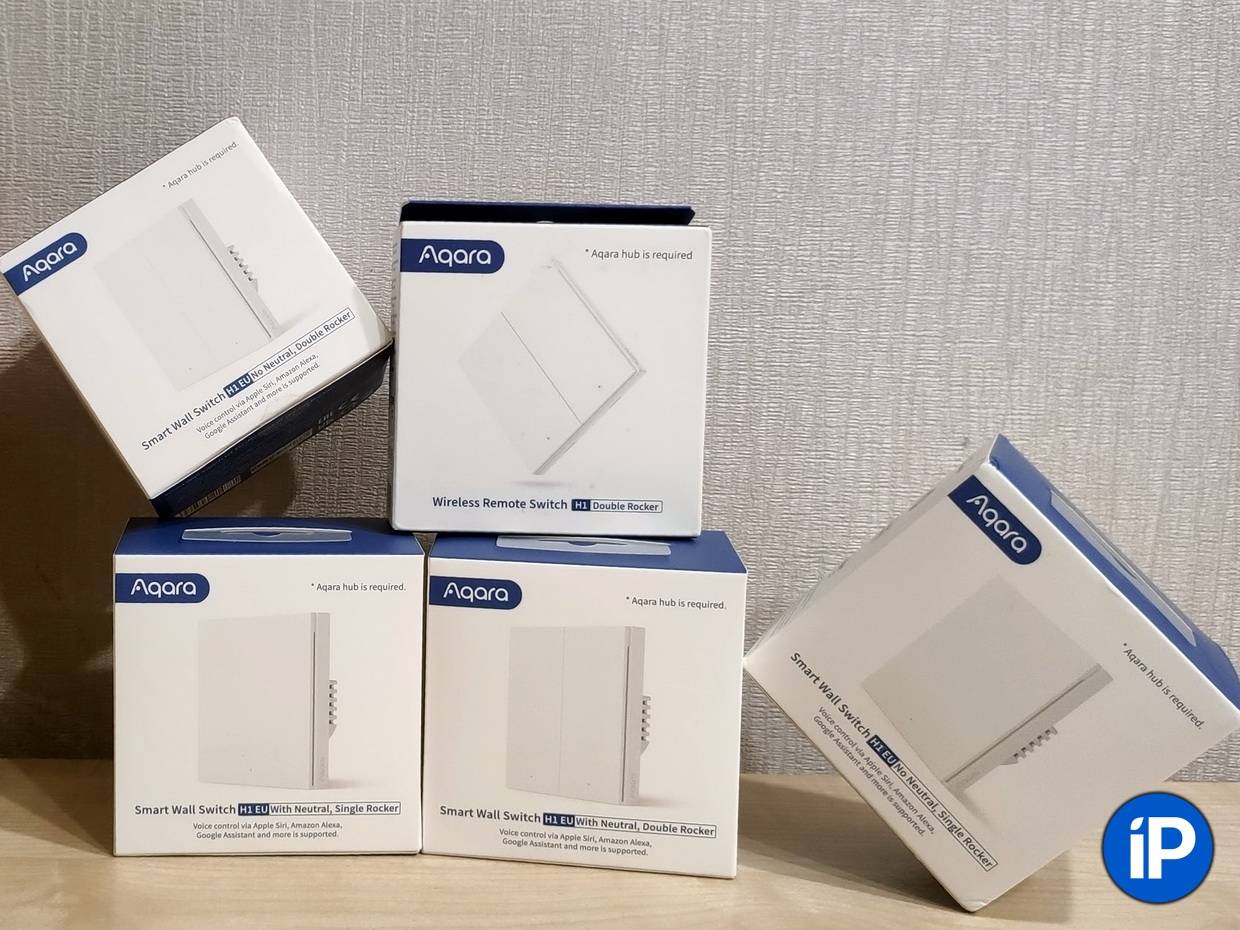

Как все компоненты умного дома Aqara, линейка выключателей H1 EU работает по протоколу ZigBee, точнее — по его третьей, наиболее актуальной и «дальнобойной» версии.
Поэтому для подключения, как обычно, потребуется один из доступных Aqara Hub: ночник, камера или пульт управления.
Важно, чтобы он был произведен для использования в России. Иначе возможны проблемы подключения и даже полная неработоспособность устройств в условиях одной сети
Подключение беспроводного выключателя

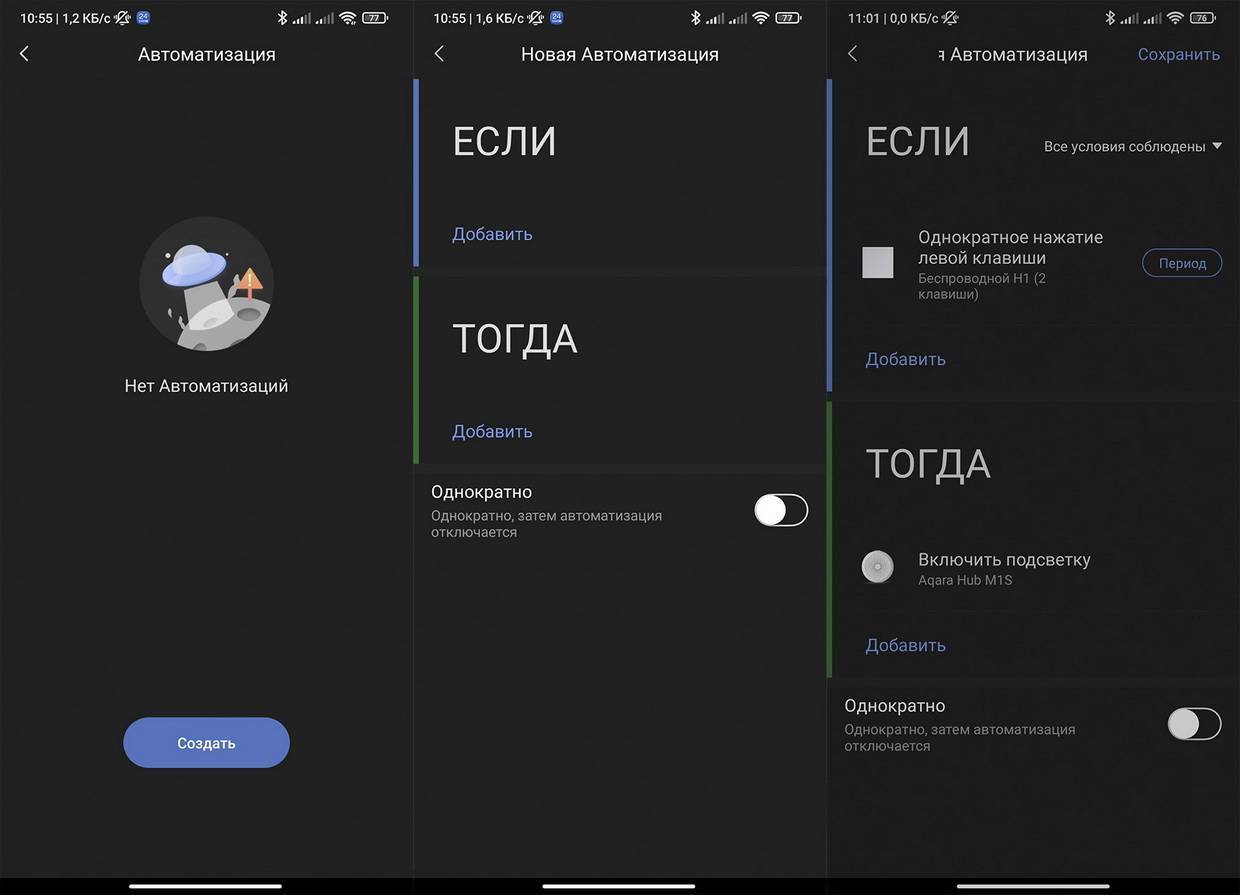

Последовательность действий неоднократно появлялась на страницах сайта, но на всякий случай повторим:
1. Устанавливаем и настраиваем ZigBee-хаб Aqara.2. Запускаем приложение Aqara Home на iOS или Android, вводим учетные данные или регистрируемся.3. Переходим во вкладку (правый верхний угол) «+» -> Выключатели и розетки.4. Выбираем Выключатель настенный для настенной модификации или Умный настенный выключатель для беспроводной.5. Подтверждаем подключение, зажав левую клавишу на 10 секунд.
Подключение
Разберем порядок подключения беспроводного устройства управления светом на примере Zamel RZB-04.
В комплектацию изделия включены такие компоненты:
- двухканальный приемник радиосигналов;
- двухканальный четырехрежимный выключатель;
- фиксаторы для монтажа прибора (дюбели с саморезами, двусторонний скотч).
Приемник способен функционировать в одном из пяти режимов:
- Включение. При нажатии кнопки включается один или несколько источников света. Функция доступна на любой из возможных положений клавиш.
- Отключение. Активация функции также происходит нажатием на клавишу.
- Моностабильный режим. Освещение работает, только когда кнопка зажата. Как только клавишу отпускают, свет тухнет.
- Бистабильный режим. Включение и отключение света происходит попеременно — последовательными нажатиями на клавиши.
- Временный режим. После нажатия на клавишу освещение работает еще некоторое время. Функция полезна для осветительных приборов, работающих в подъездах, спальнях, протяженных коридорах.

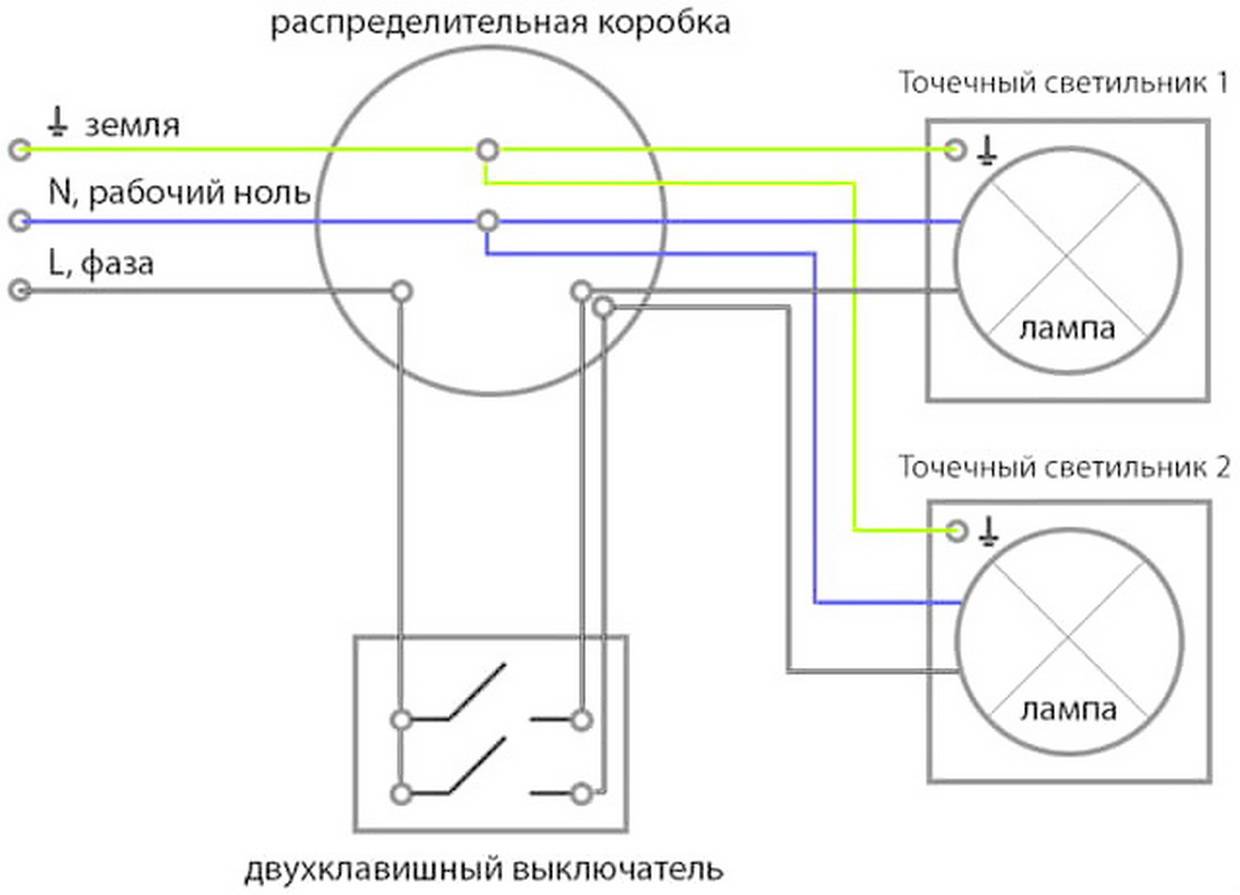

Прежде чем приступать к подключению приемника, необходимо разобраться в схеме.

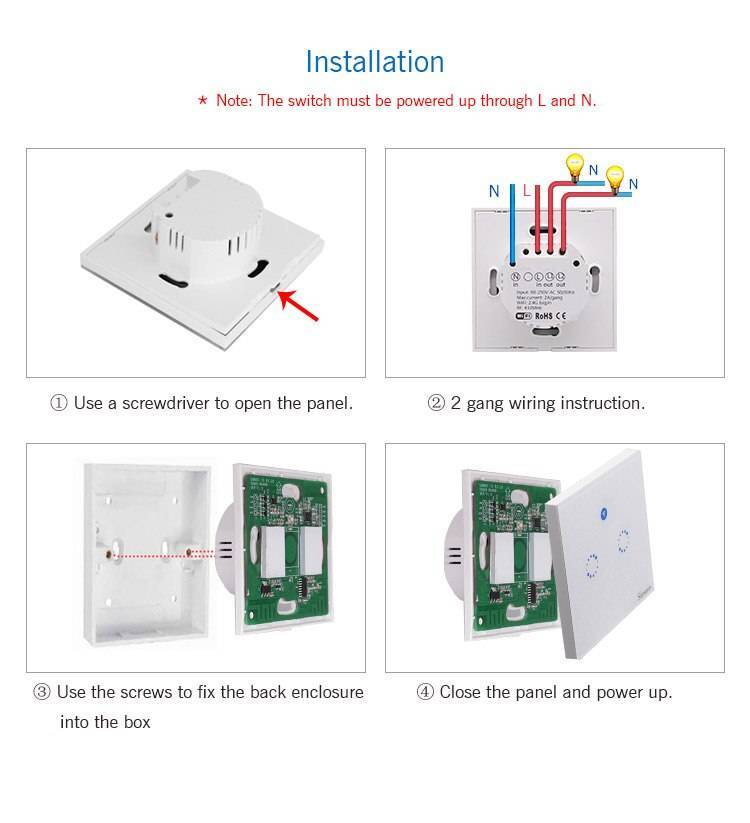

Инструкция по подключению
Работу выполняем в таком порядке:
- Перед началом работы отключаем электричество (при помощи автомата) и проверяем сеть на отсутствие напряжения. После этого снимаем старый выключатель.
- Вначале подаем напряжение (подключают фазу и ноль). К выключателю направляем только фазу, но не ноль. Необходимо получить фазу, идущую неразрывно и постоянно подающую напряжение на приемник. Для этого включаем передатчик или соединяем проводники напрямую. Более предпочтителен второй вариант. Для создания неразрывной фазы соединяем ее с одним из проводников, идущих к осветительному прибору. Чтобы соединение было надежным, используем клеммники Wago.
- К контакту L подводим фазу. Пропускать провод через выключатель нет необходимости, так как прибор функционирует в постоянном режиме.
- К контакту N подключаем ноль. Провод забираем из распредкоробки.
- К клемме OUT1 подключаем фазовый провод, идущий к одному или нескольким осветительным приборам. Здесь понадобится нулевой провод, который берем из распределительный коробки или приемника (контакт N).
- К контакту OUT2 подводим фазовый провод, идущий ко второй группе ил одному прибору освещения. Нулевой провод берем там же, где и в случае с контактом OUT1.
- К контакту INT1 подводим импульсный передатчик. Этот выключатель при нажатии на клавишу передает только короткие сигналы. В результате срабатывания режим работы первой группы приборов освещения меняется. Эта особенность импульсного устройства позволяет управлять освещением с пульта ДУ или стационарного выключателя.
- К контакту INT2 подключаем импульсный выключатель для второй группы так же, как описано выше.
- Соединяем выключатель с приемником и подключаем электроэнергию.
Программирование и перепрограммирование системы
Определяемся с режимом функционирования системы. Обычно потребители выбирают стандартный вариант, предусматривающий перевод выключателя в верхнее положение для включения (выключение производится обратным движением).
Чтобы выполнить программирование, выполняем такие действия:
- С помощью отвертки нажимаем на кнопку PROG устройства ROP-2. Удерживаем отвертку до тех пор, пока не загорится красный диод.
- Коротким движением нажимаем на верхнюю часть кнопки беспроводного радиовыключателя. В результате загорится красный диод.
- Нажимаем на нижнюю часть выключателя, и снова зажигается световой диод.
Вторую клавишу перепрограммируем по такому же принципу, который описан выше. Отличие лишь в том, что действия осуществляются со второй еще неиспользованной клавишей.
Монтаж прибора
Для фиксации устройства в поставляемом комплекте имеется двусторонний скотч и дюбели с саморезами. Проще всего использовать скотч, поскольку в таком случае не понадобятся инструменты. Еще одно преимущество скотча — возможность сколько угодно раз менять расположение выключателя. Скотч разделен на четыре участка, каждый из которых наклеивается по периметру прибора.
Когда выключатель установлен, монтируем контрольную лампу. С ее помощью тестируем работоспособность системы. Для проверки переводим клавишу в верхнее положение — свет загорается. Нажимаем клавишу вниз — освещение отключается. На срабатывание выключателя указывает индикатор.

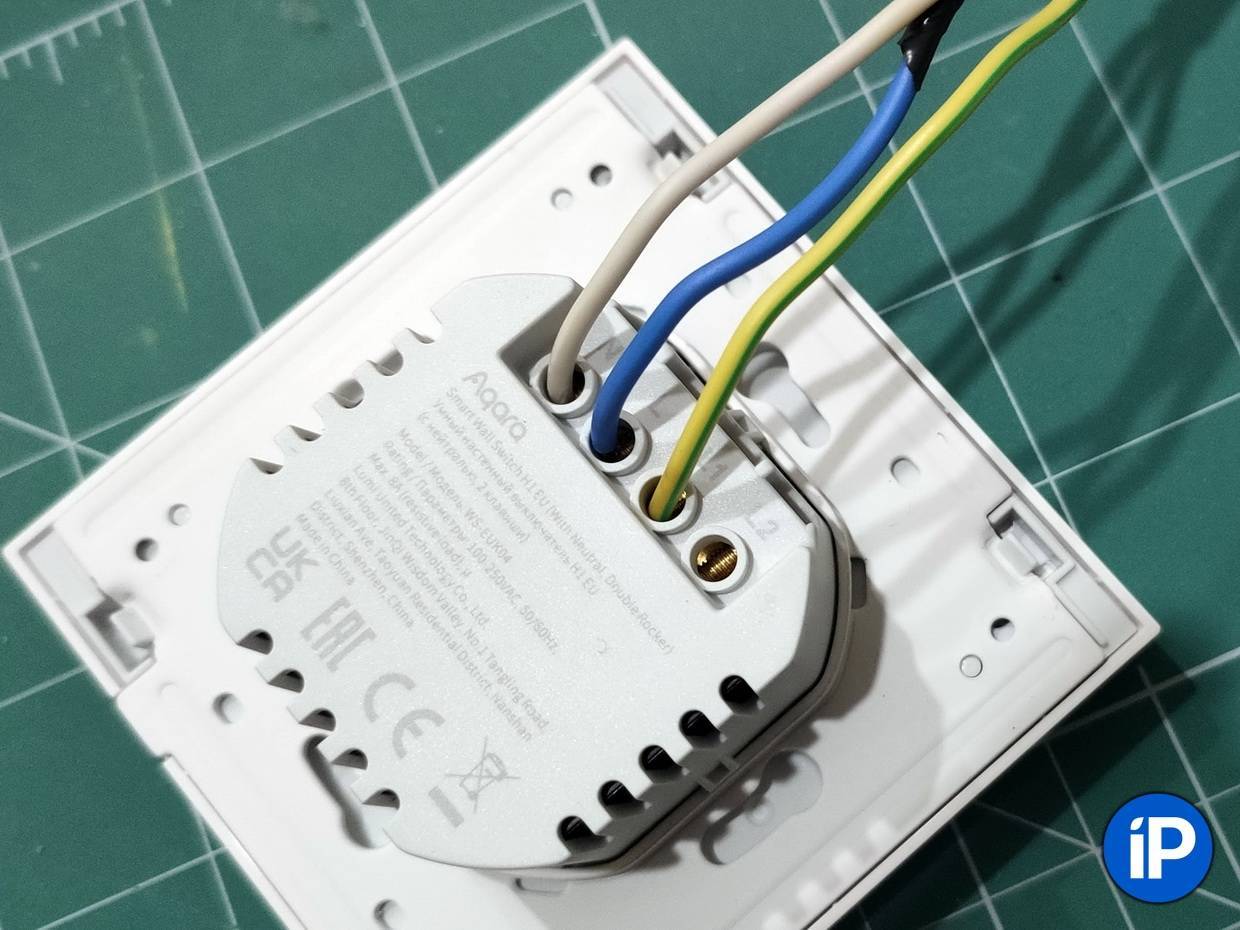

Как правильно установить выключатель Aqara с «нулем»

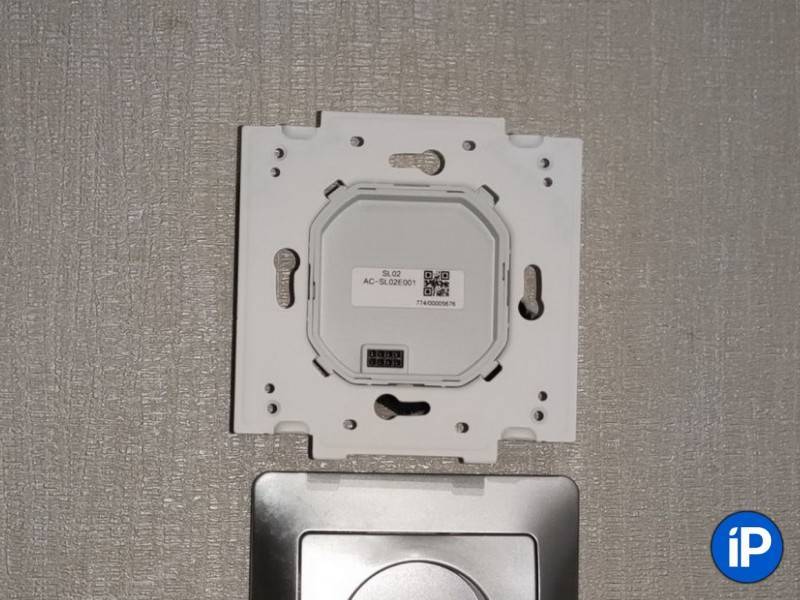

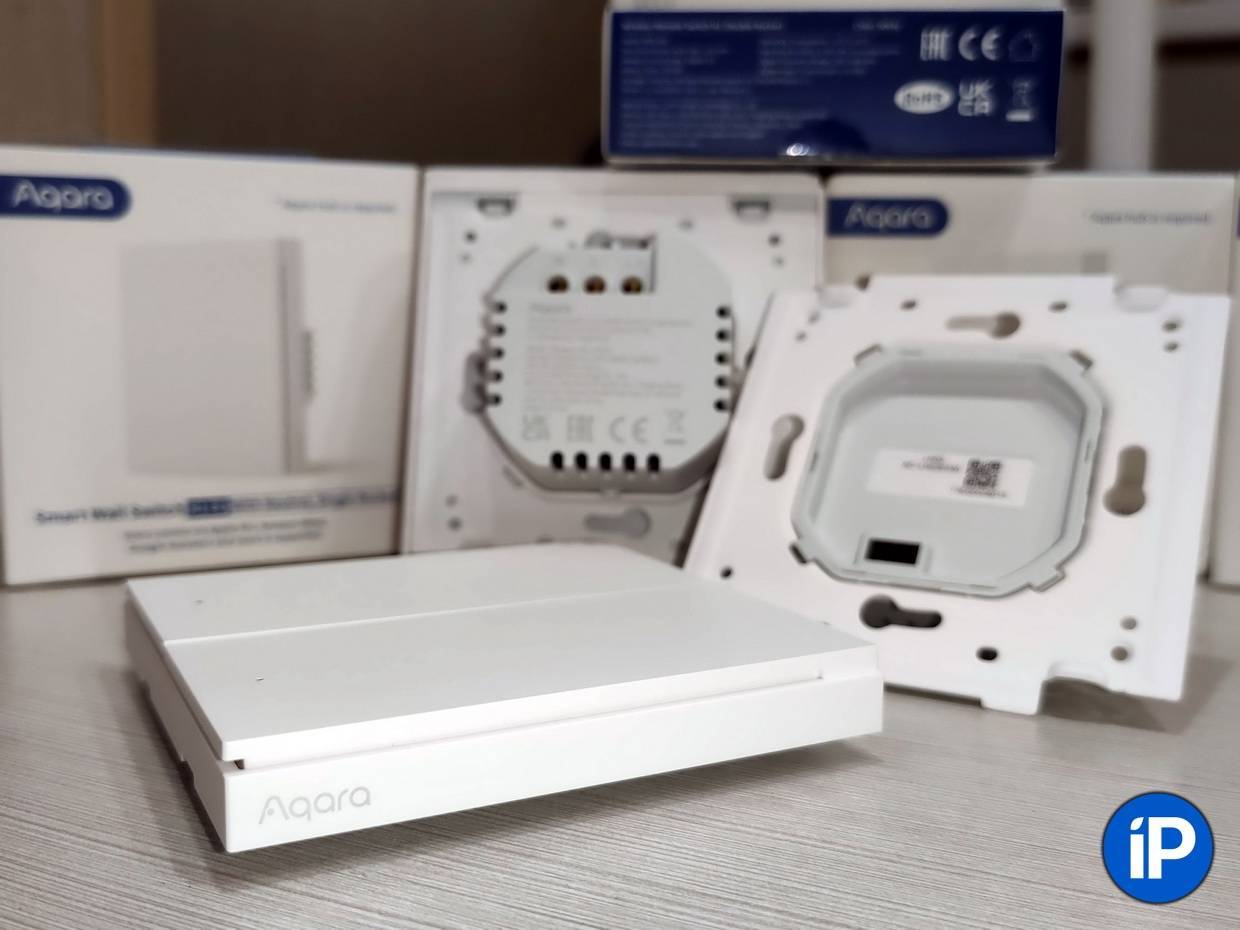

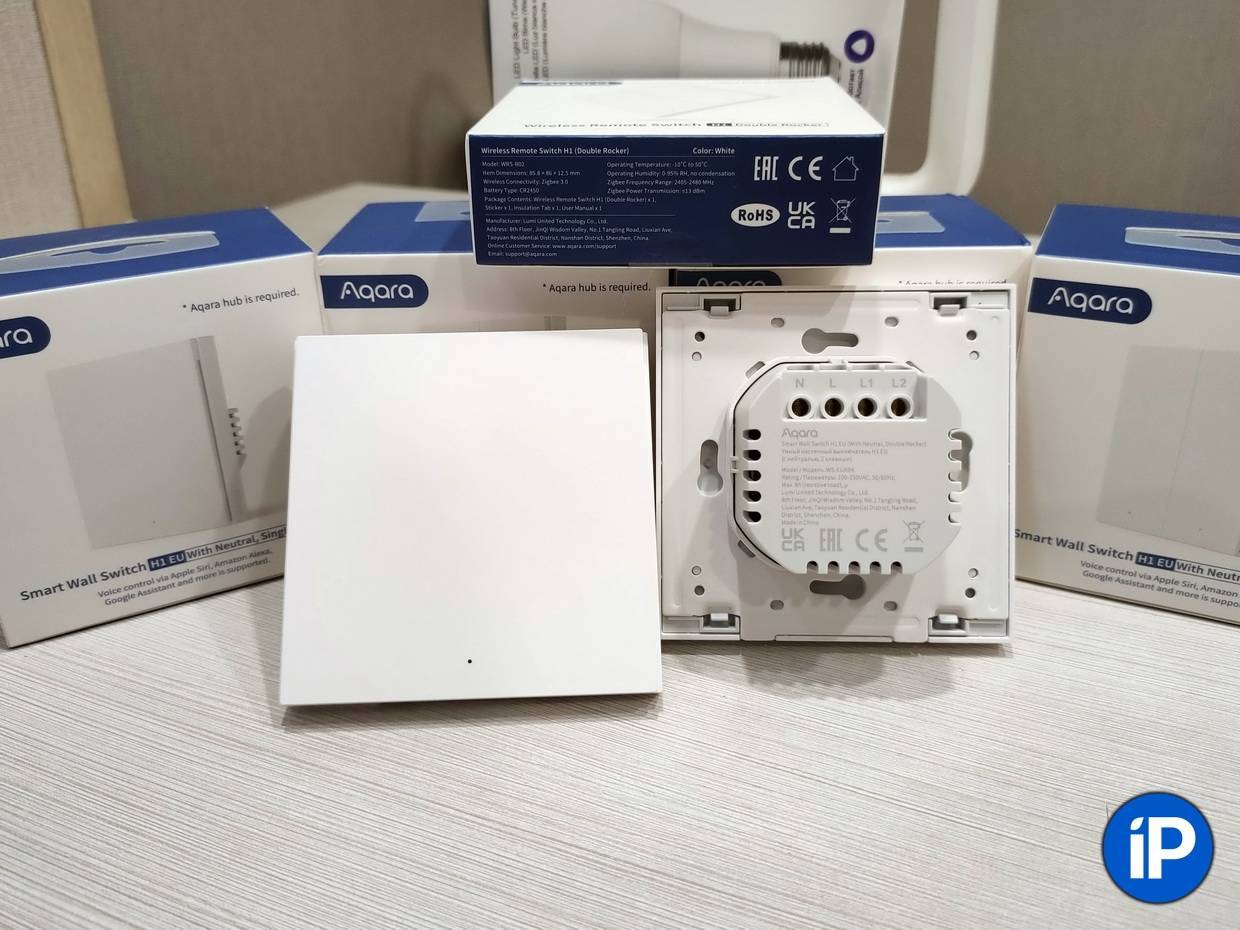

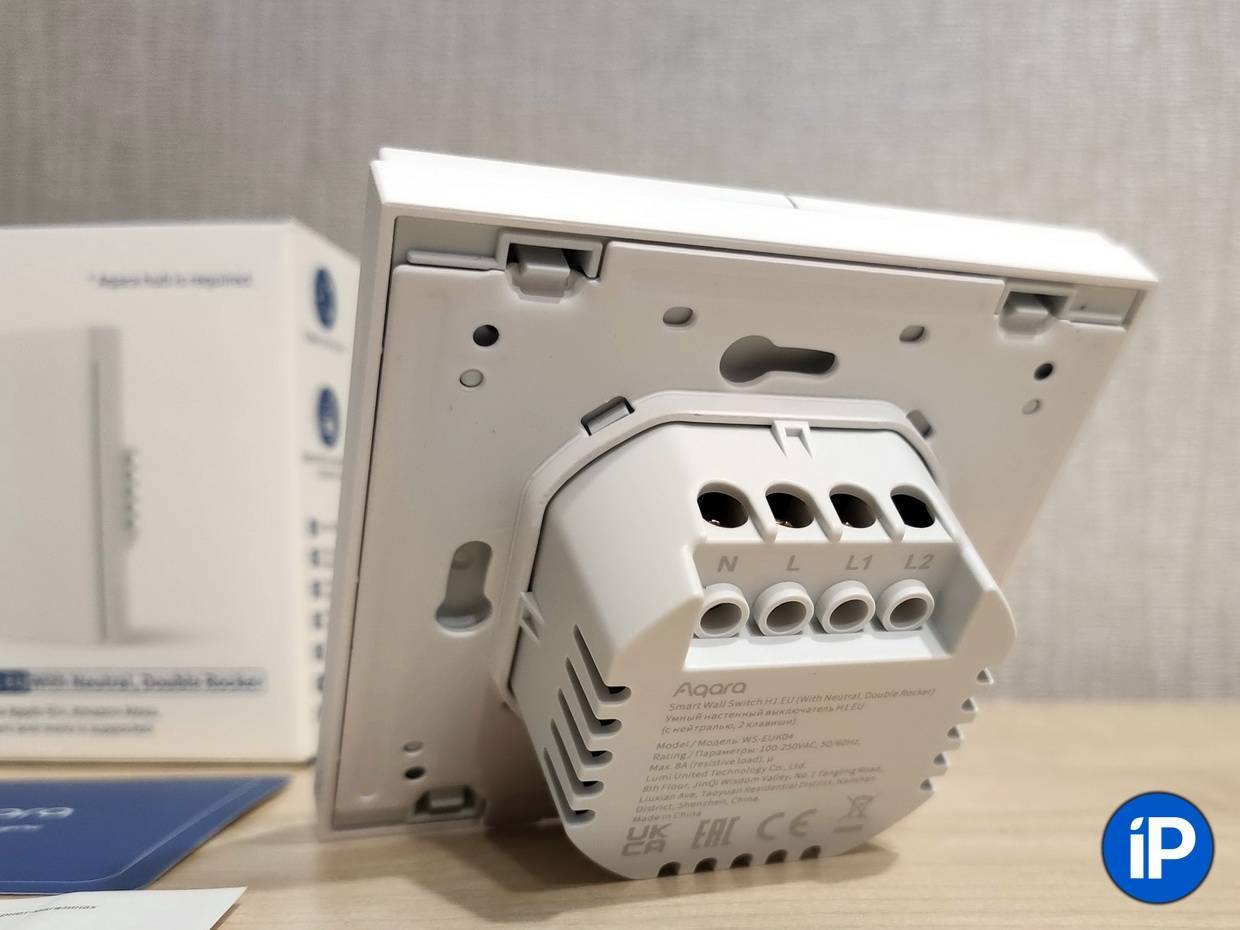

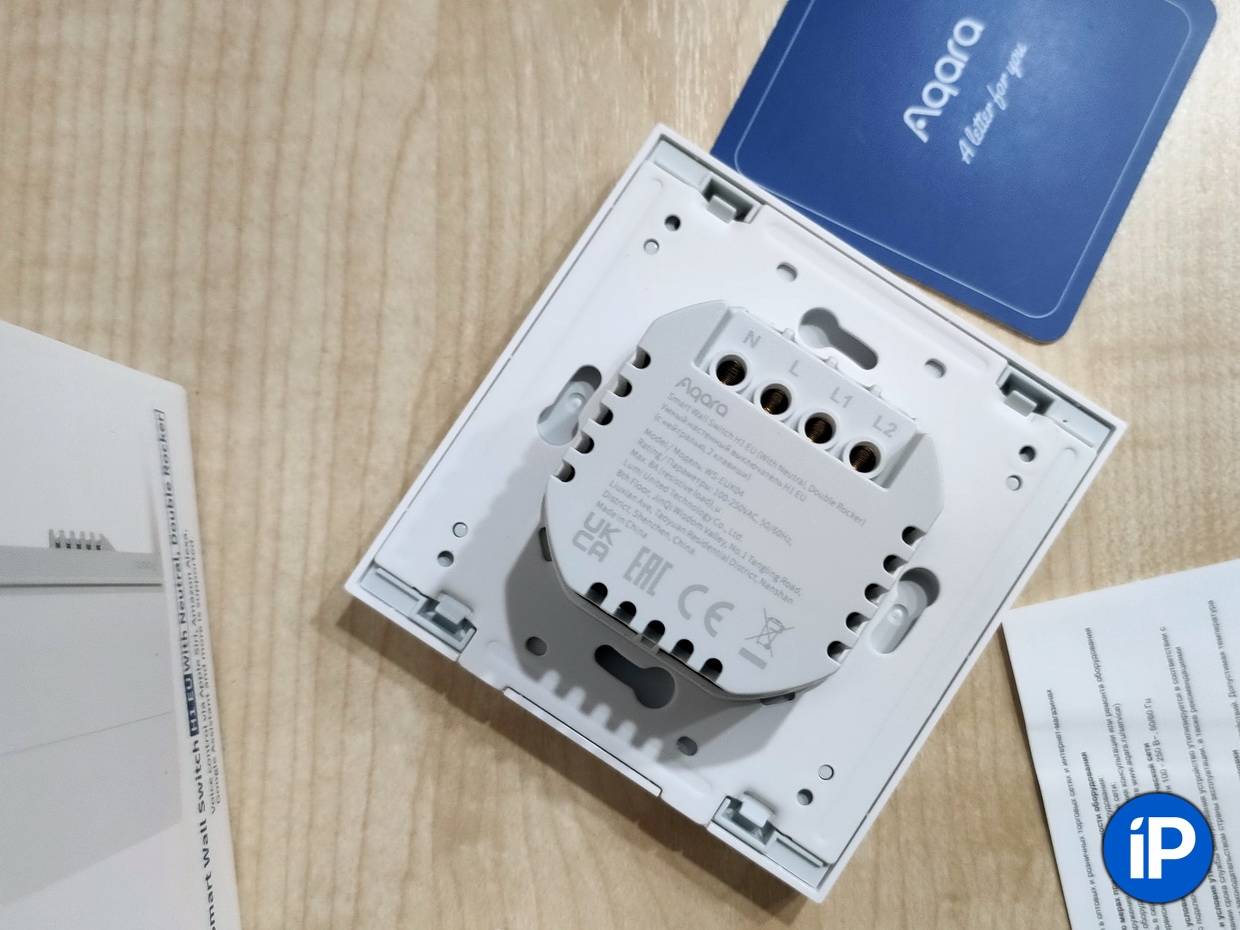

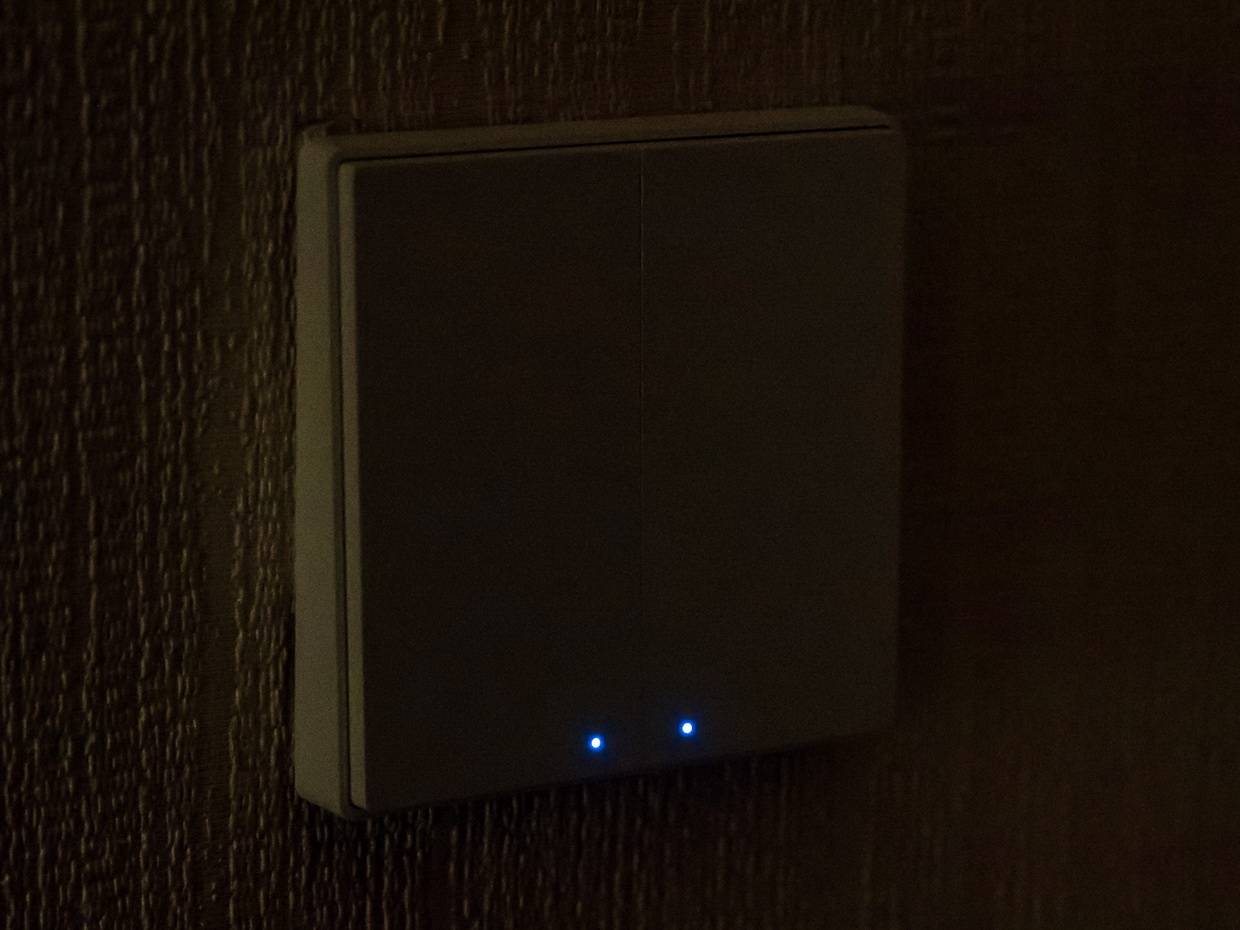

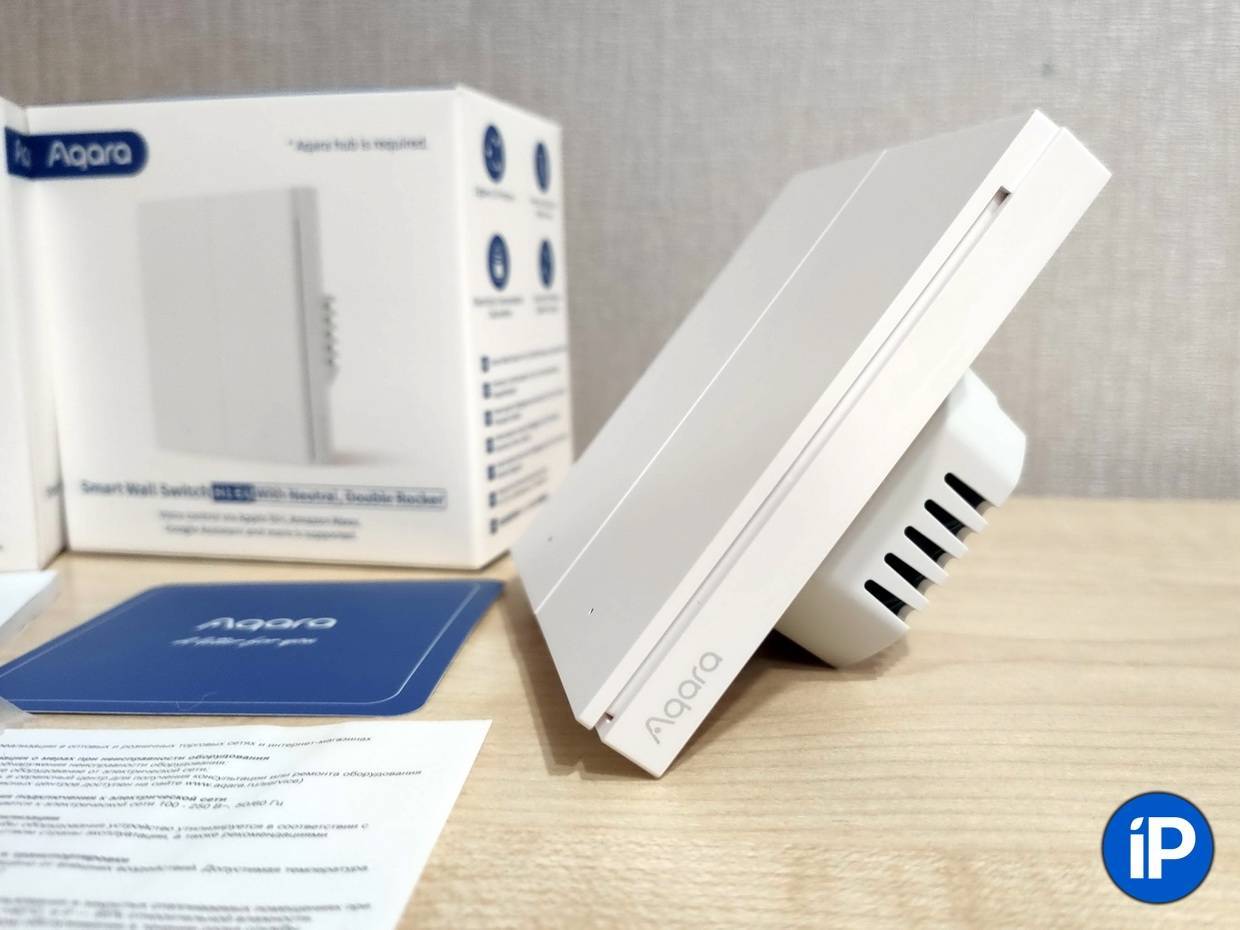

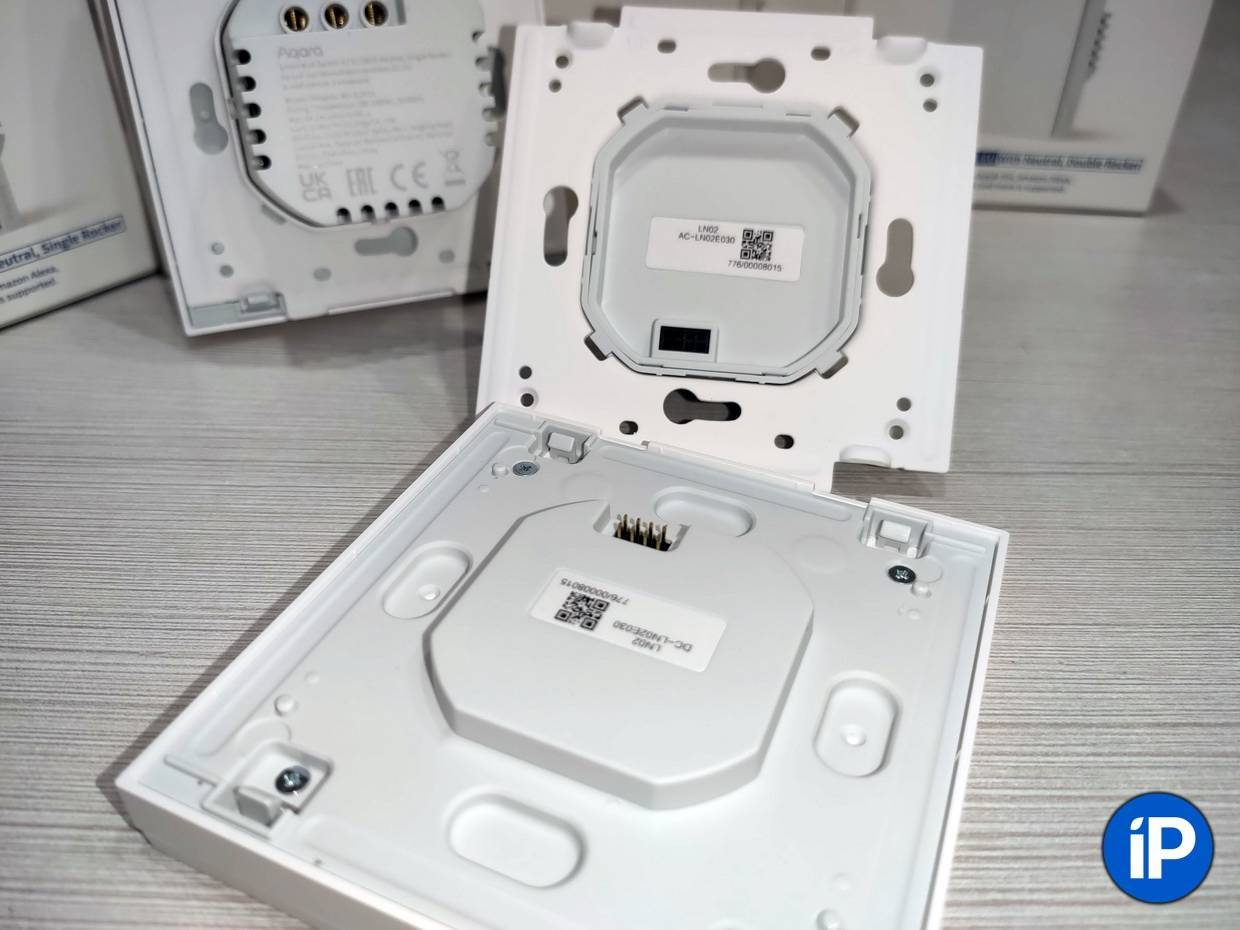

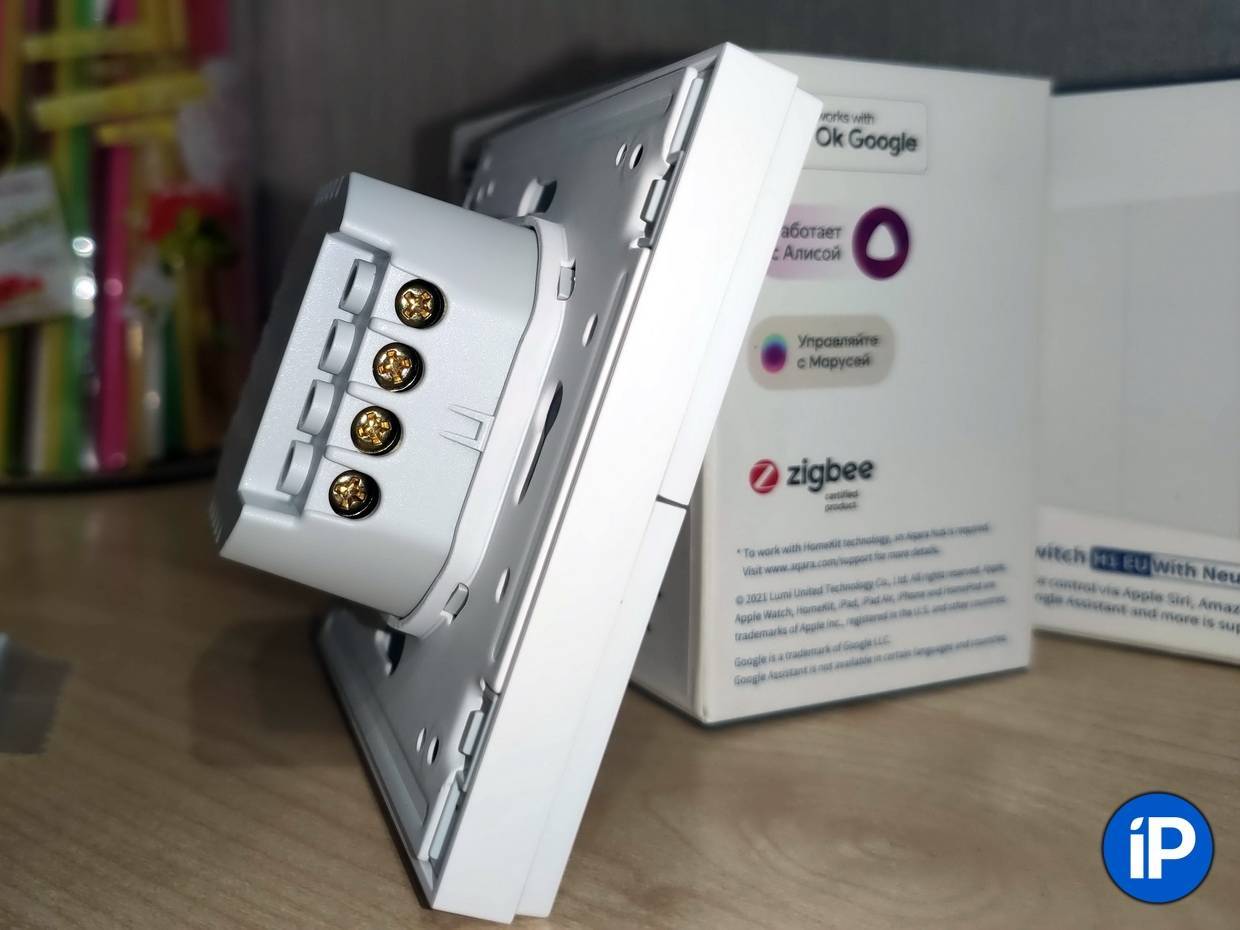

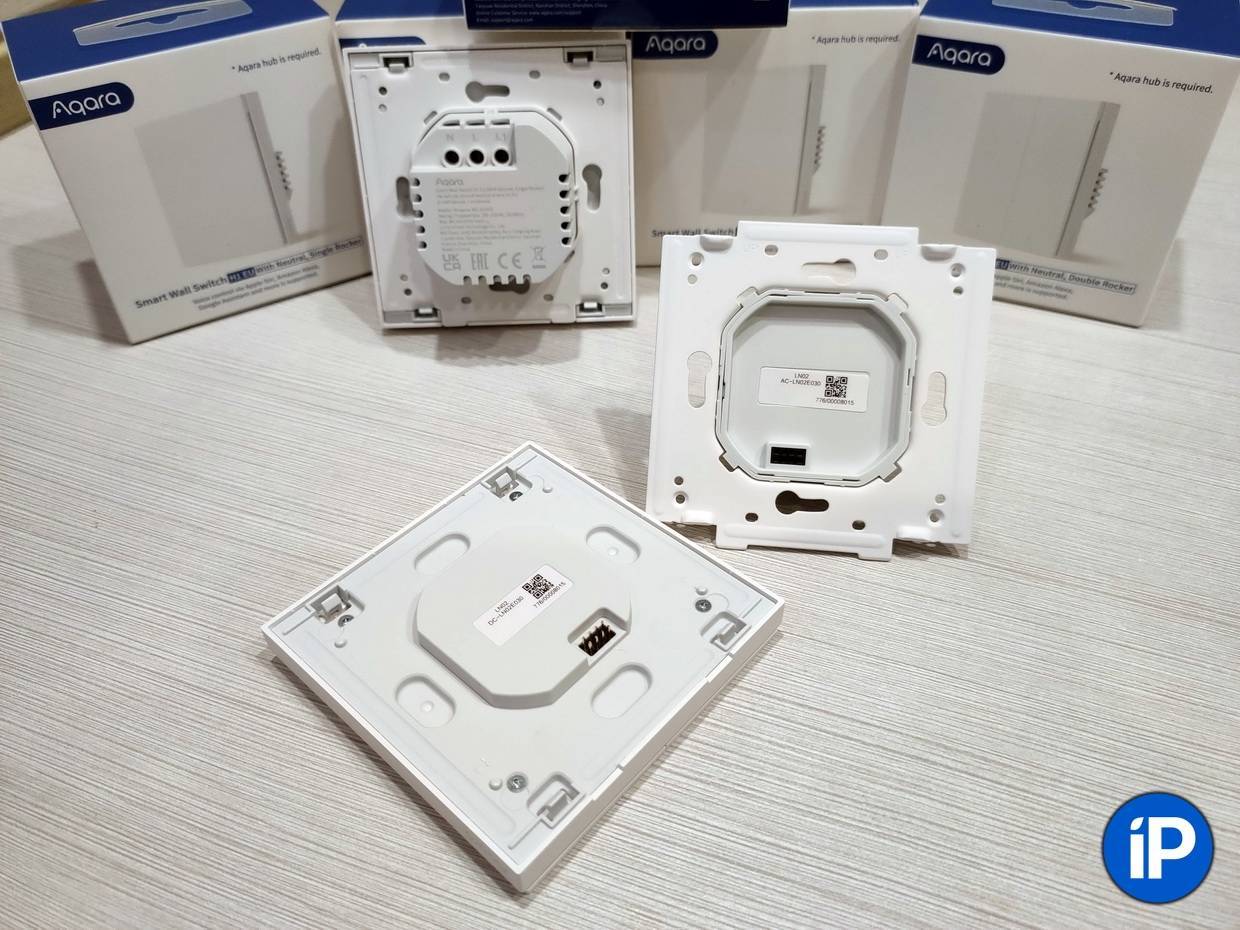

Все стеновые выключатели Aqara H1 обладают единой конструкцией из пары основных элементов. Первый — умное реле в пластиковом корпусе, установленное на металлическую рамку. Вторая — собственно блок клавиш в пластиковом корпусе.

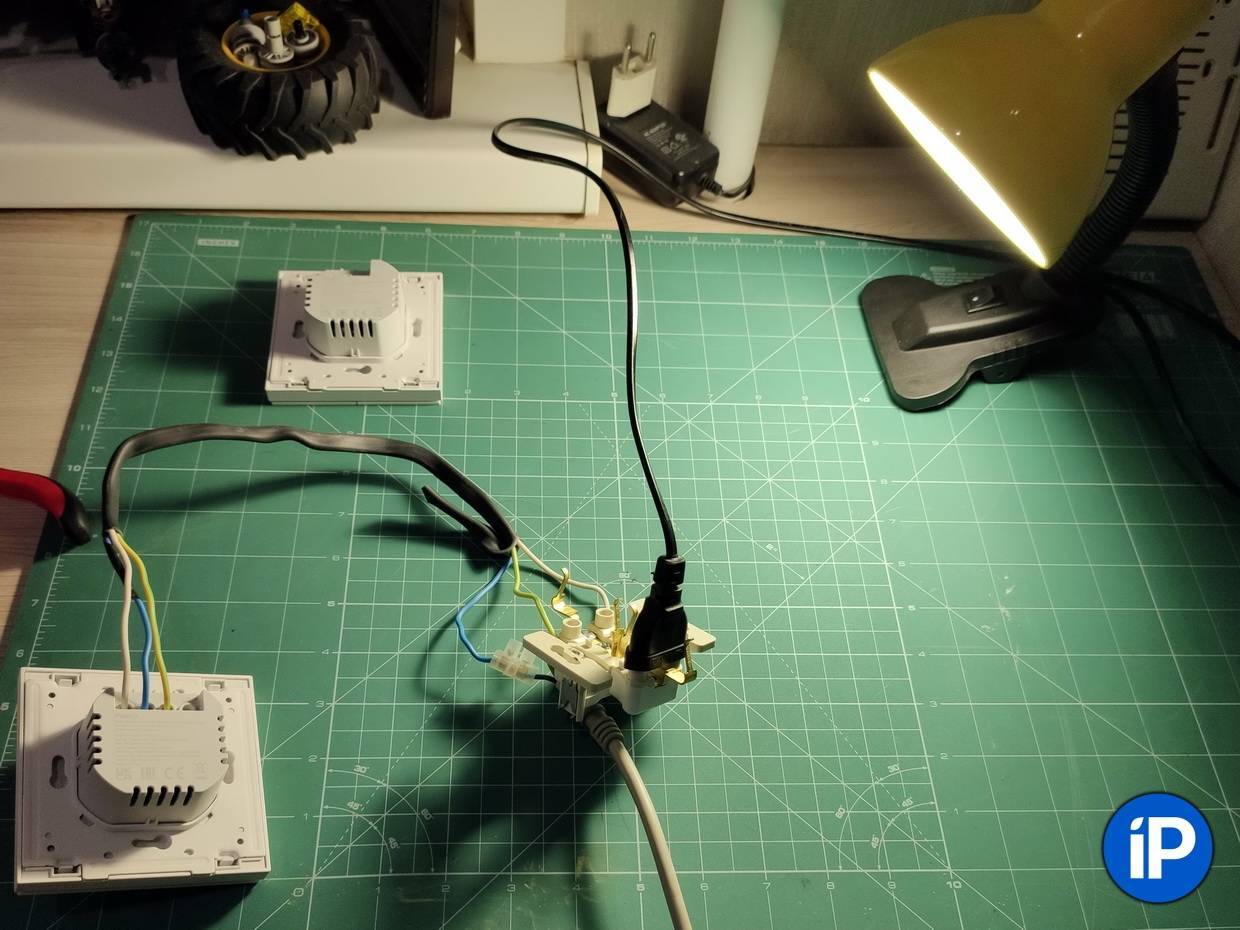

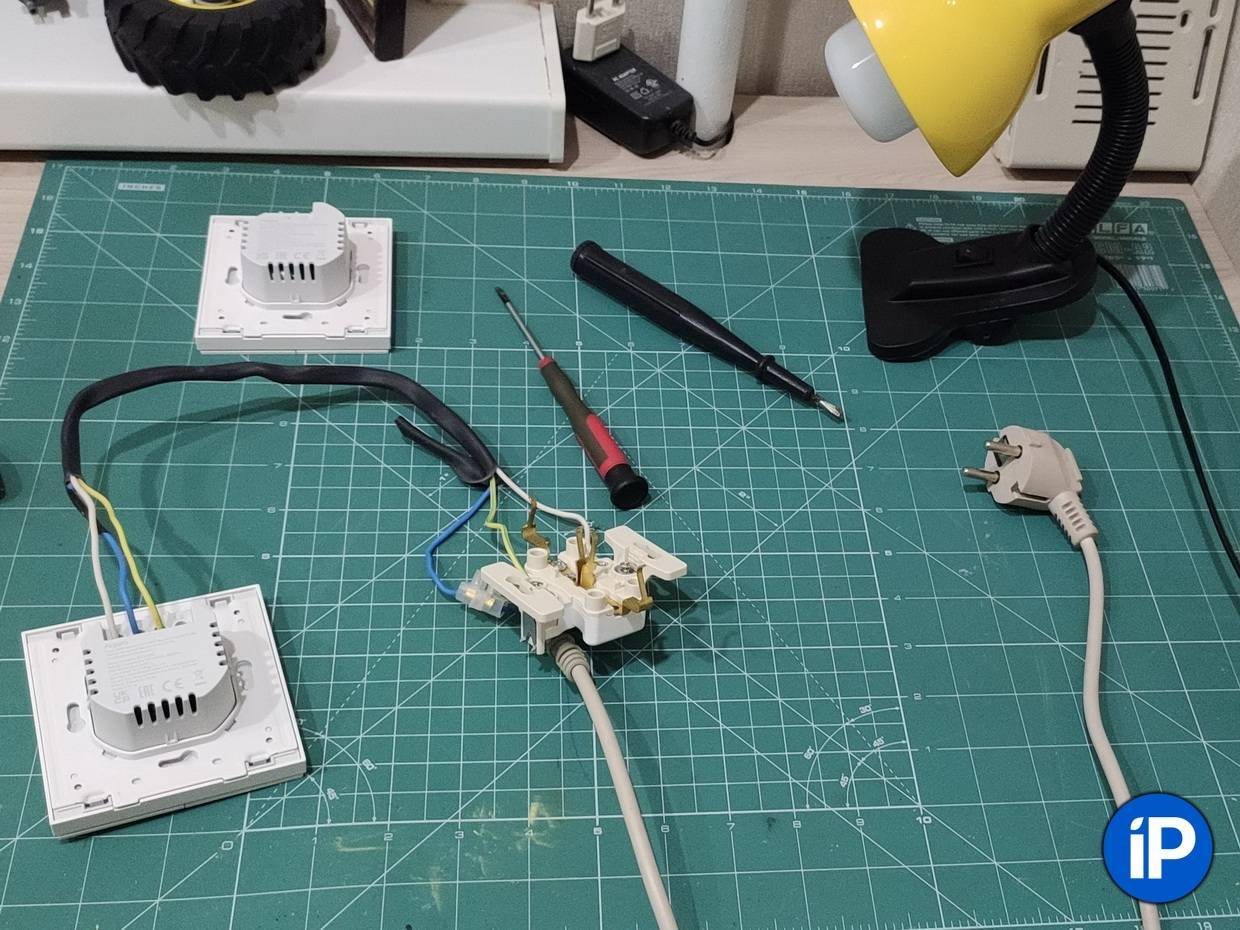

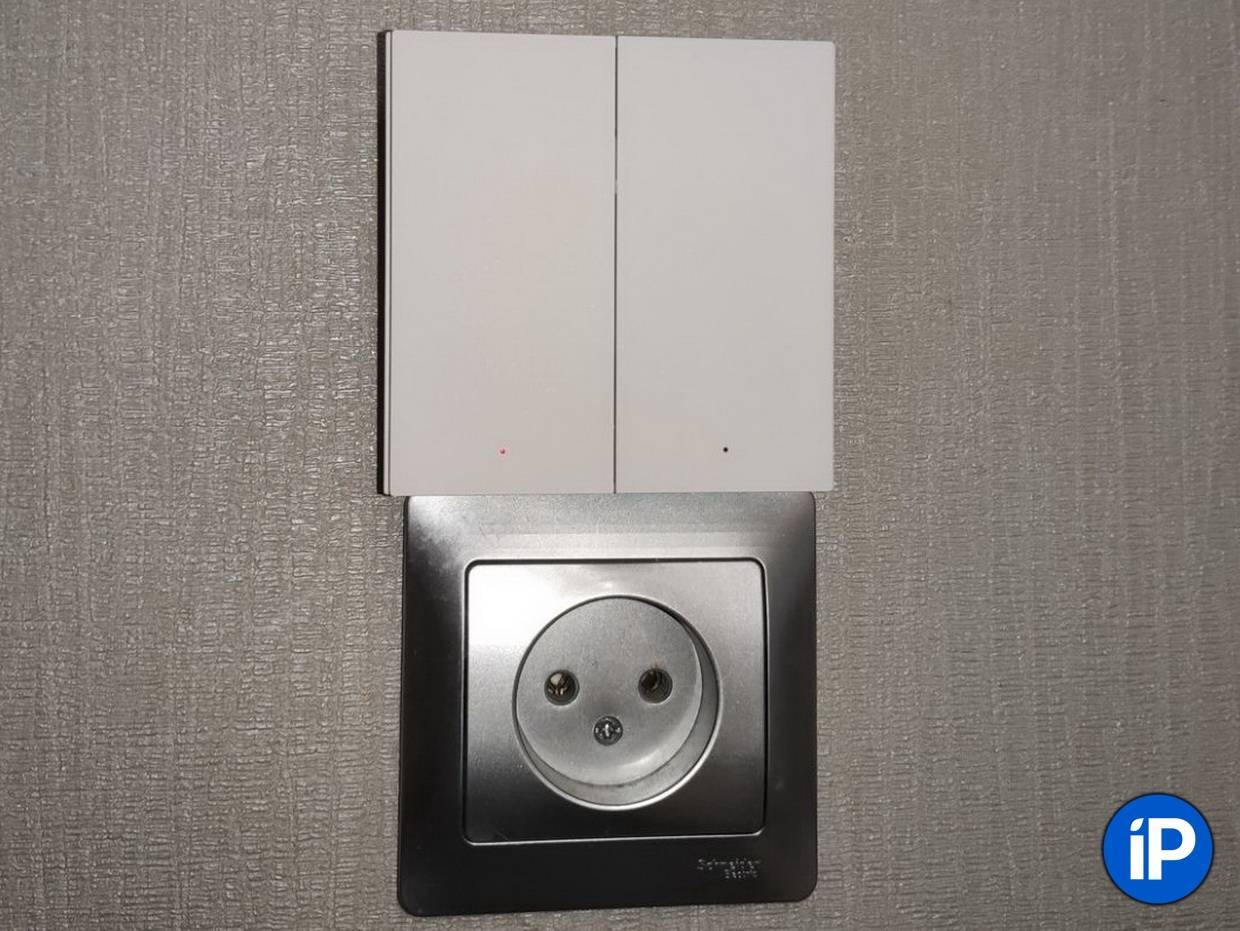

Установка умных выключателей ничуть не сложнее, чем их «глупых» аналогов без электронной начинки.

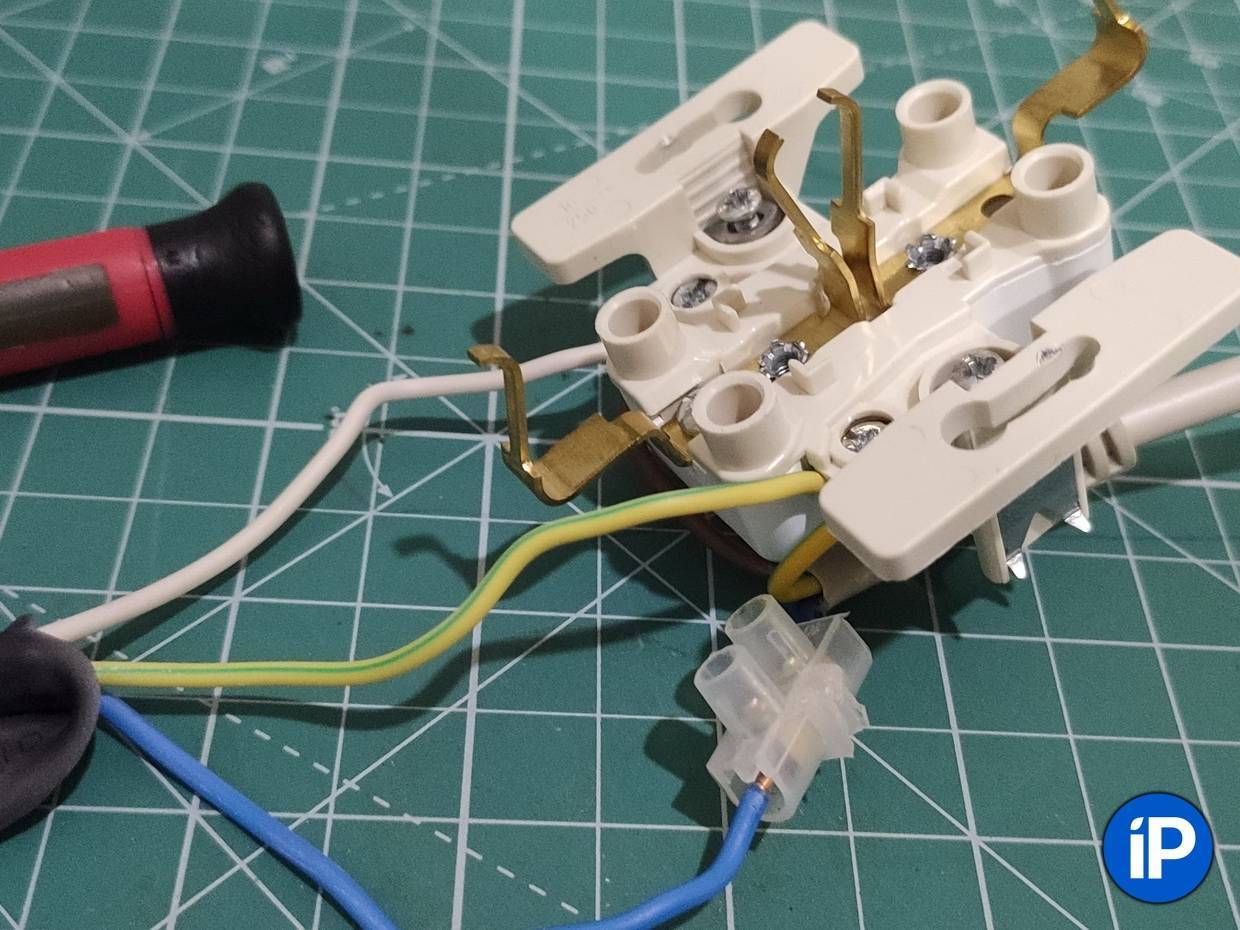

Рамка мощная, но легко царапается отверткой при разборке

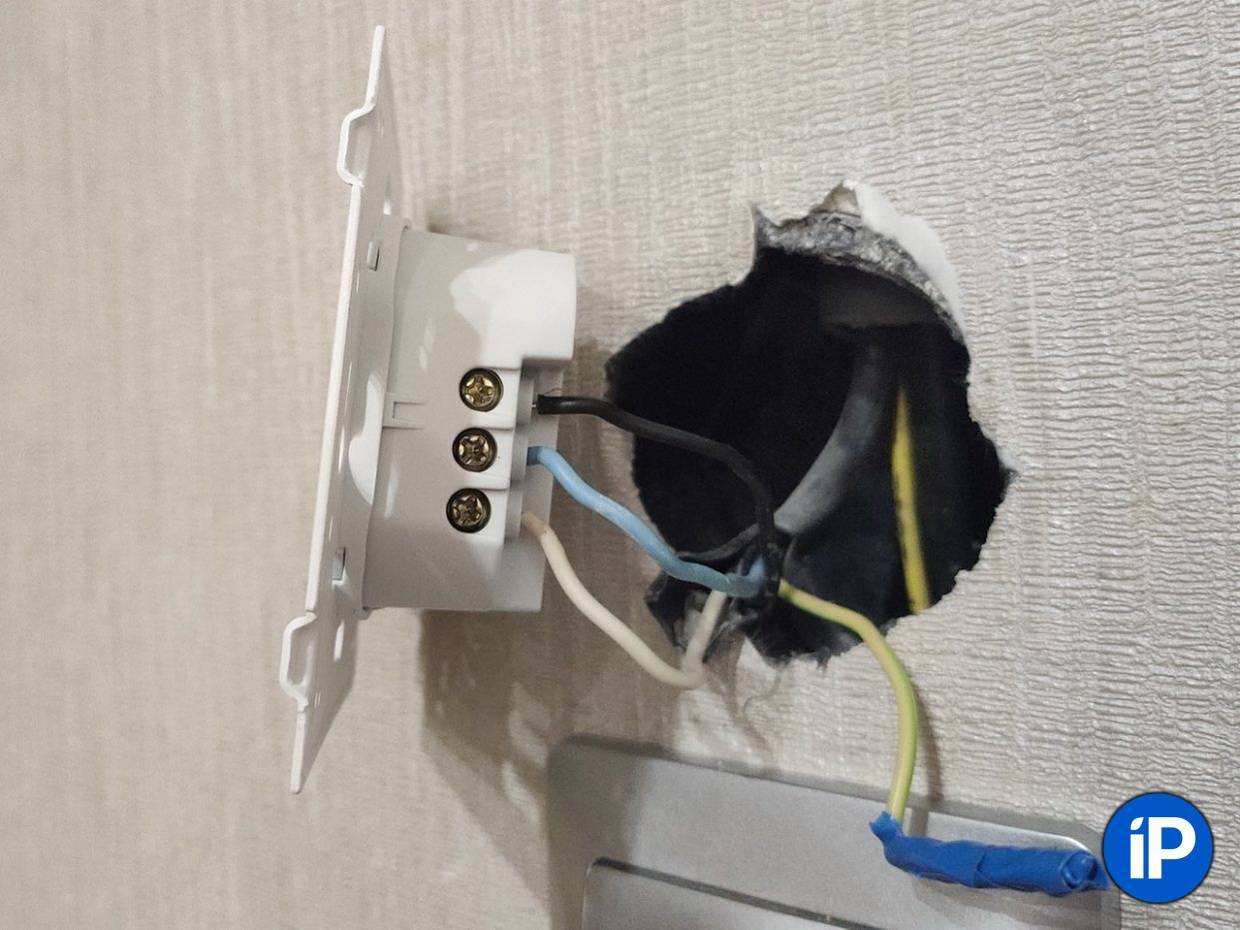

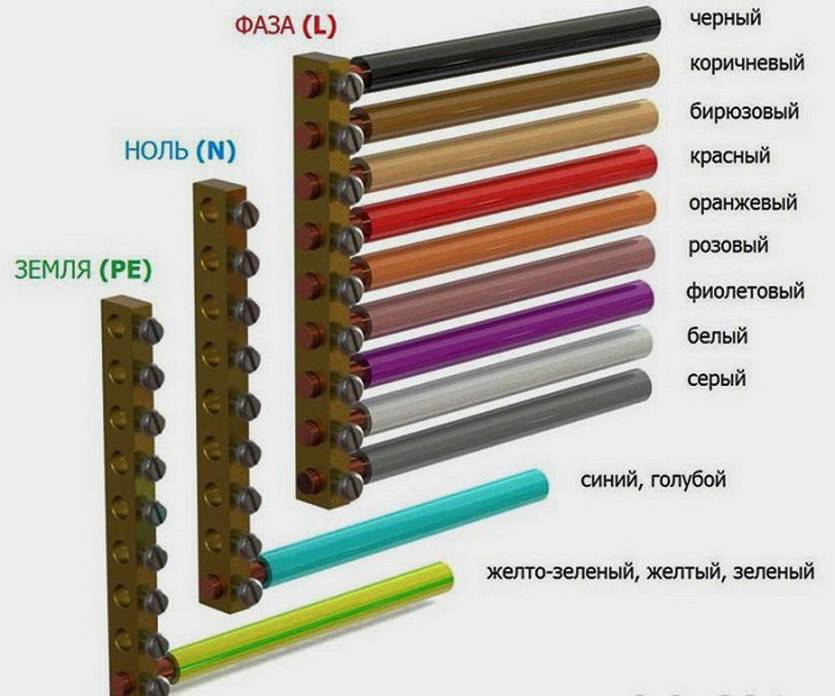

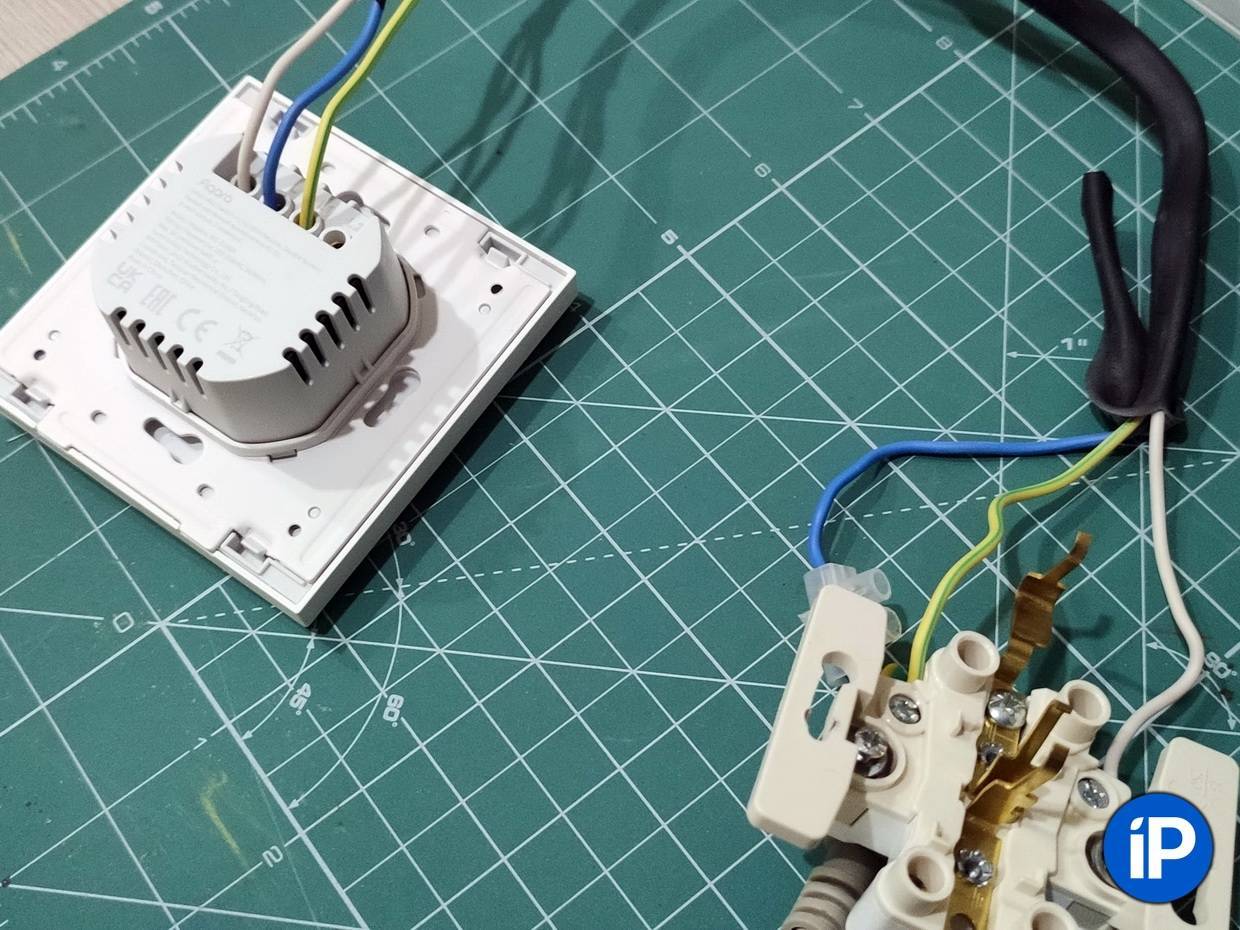

Важно: перед установкой необходимо убедиться, что текущая проводка позволяет подключать выключатели с нейтралью — ноль должен приходить дополнительным проводом! Заземление не используется!
Последовательность действий следующая:

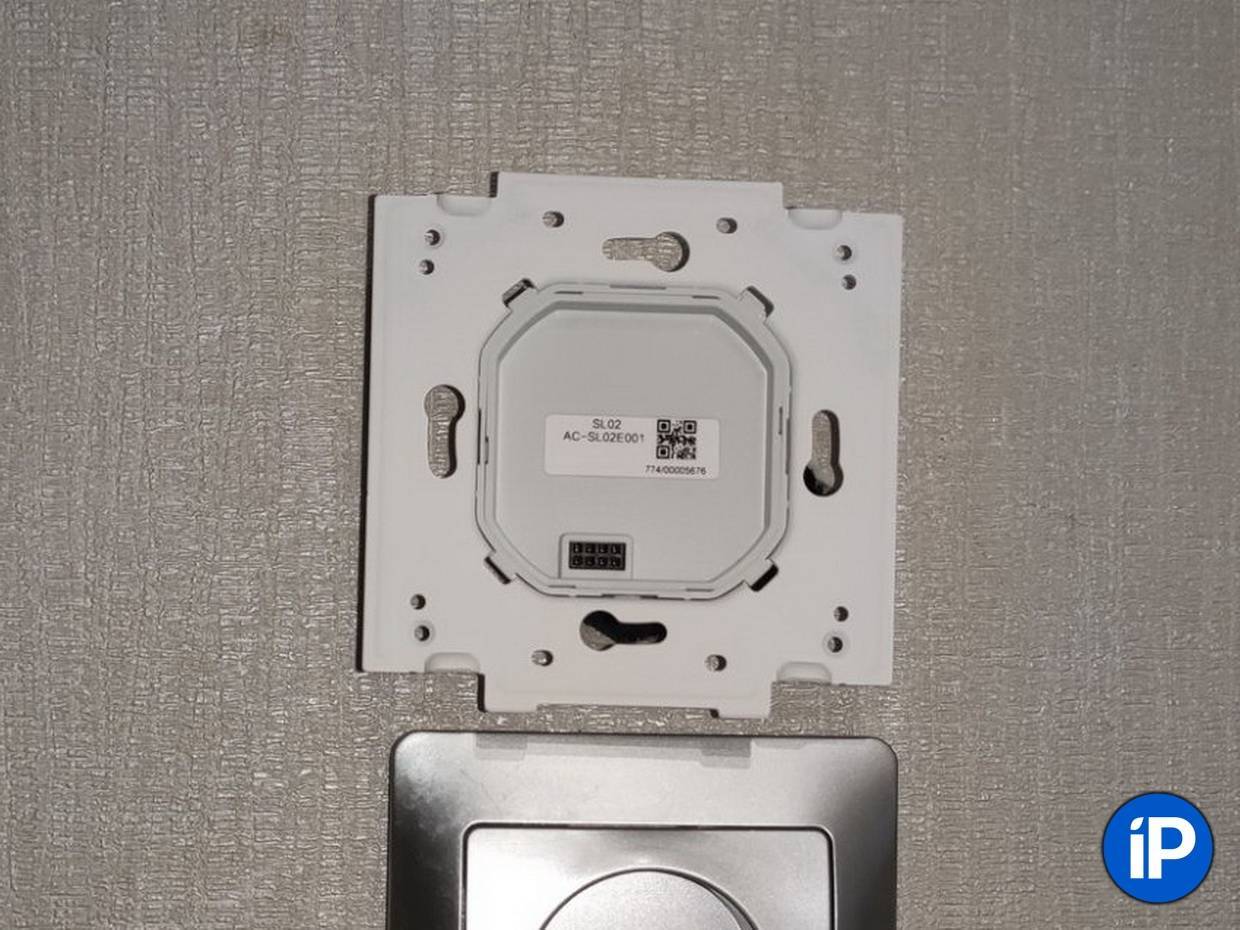

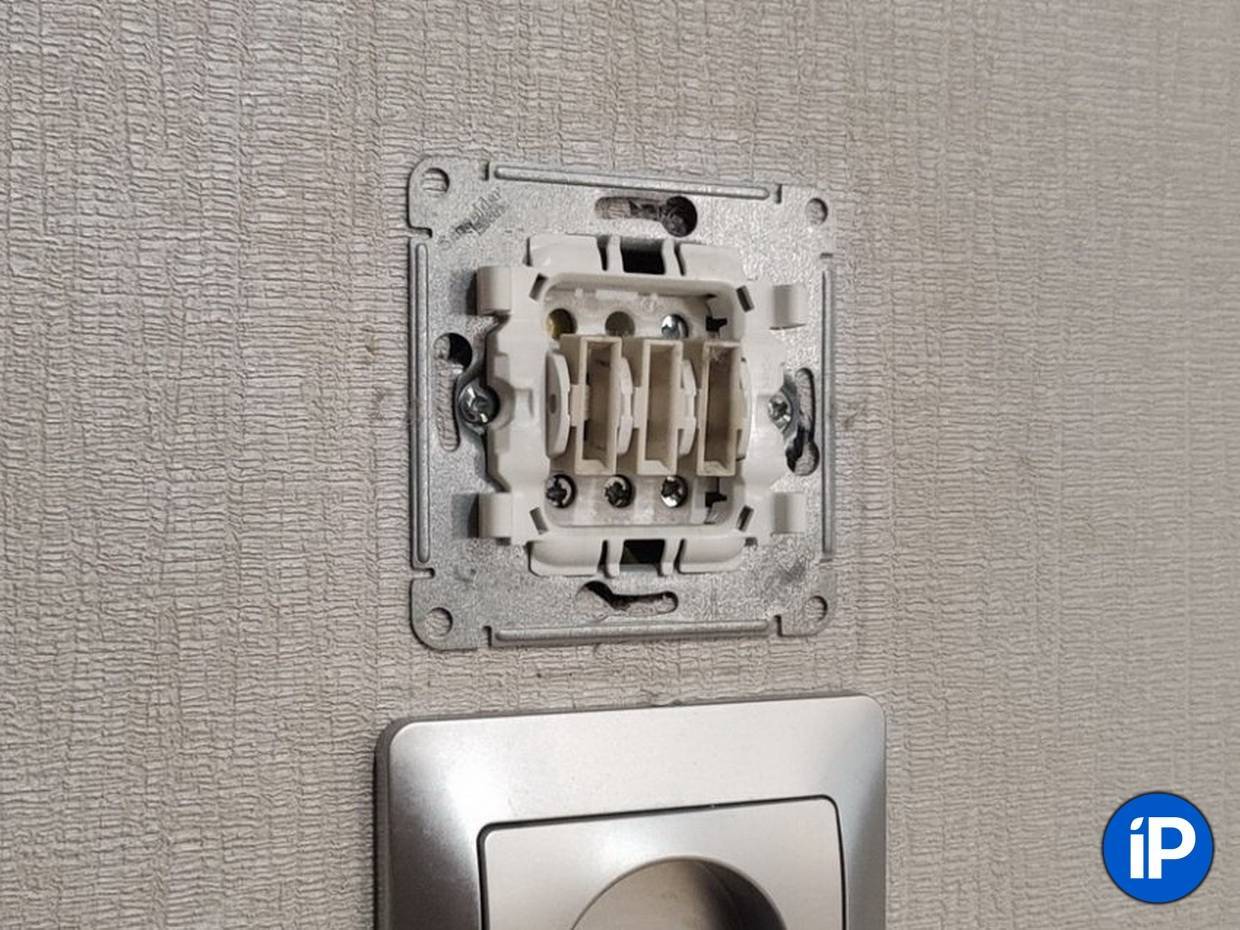

1. Разбираем выключатель, отщелкнув 4 пластиковых защелки с помощью медиатора или пластиковой карты.2. Подключаем к выключателю последовательно выходы на светильники (контакты L1–L2), нулевой провод (контакт N) и фазу (контакт L).3. Устанавливаем металлическую планку выключателя на подрозетник и крепим комплектными винтами.4. Устанавливаем внешнюю часть выключателя.

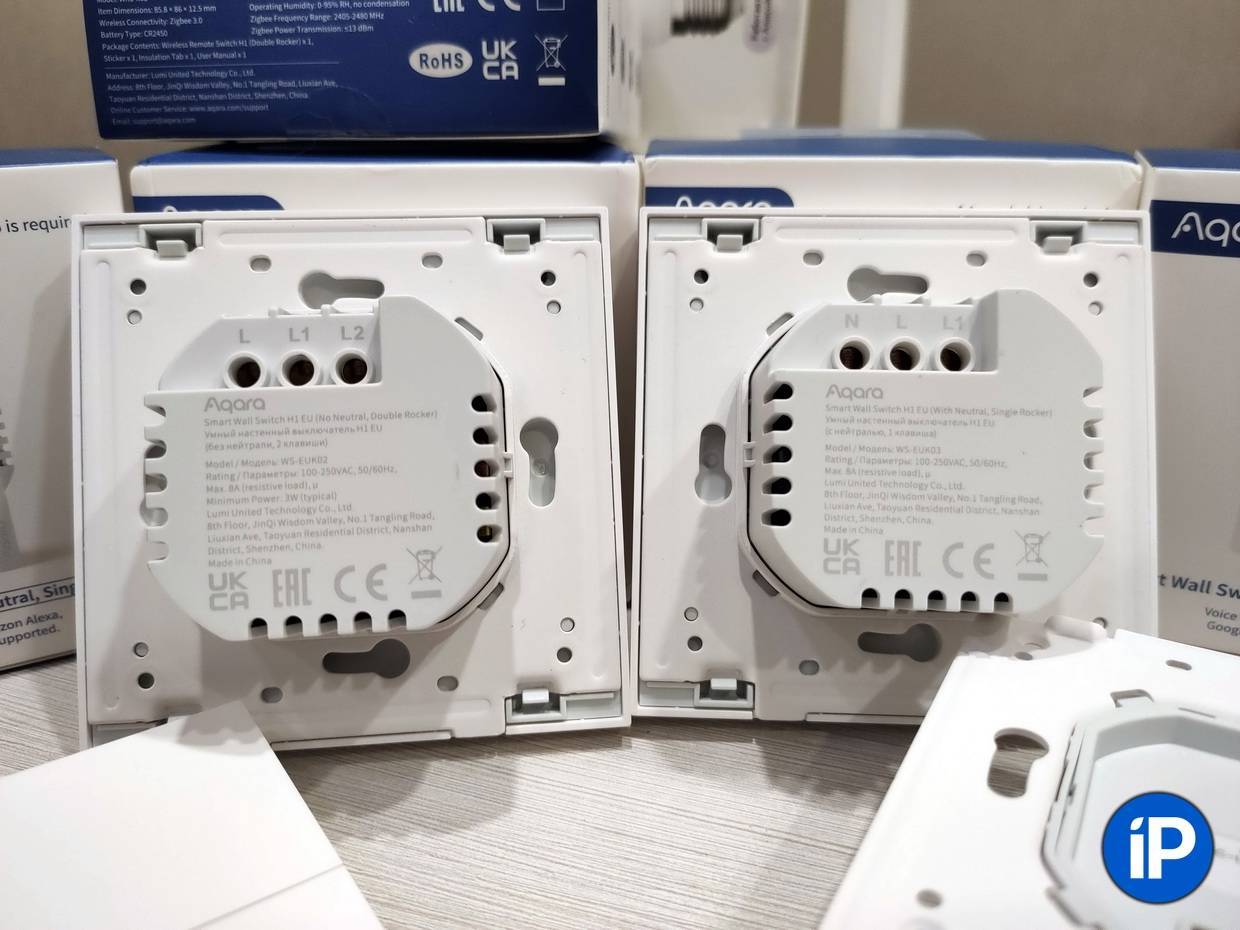

Варианты на 1 и 2 клавиши отличаются только числом подключаемых светильников, то есть числом выходов и соответствующих им клавиш. Входов для фазы и нуля ровно по одному.
Установка не отличается от варианта без нейтрали (за исключением подключения дополнительного провода)

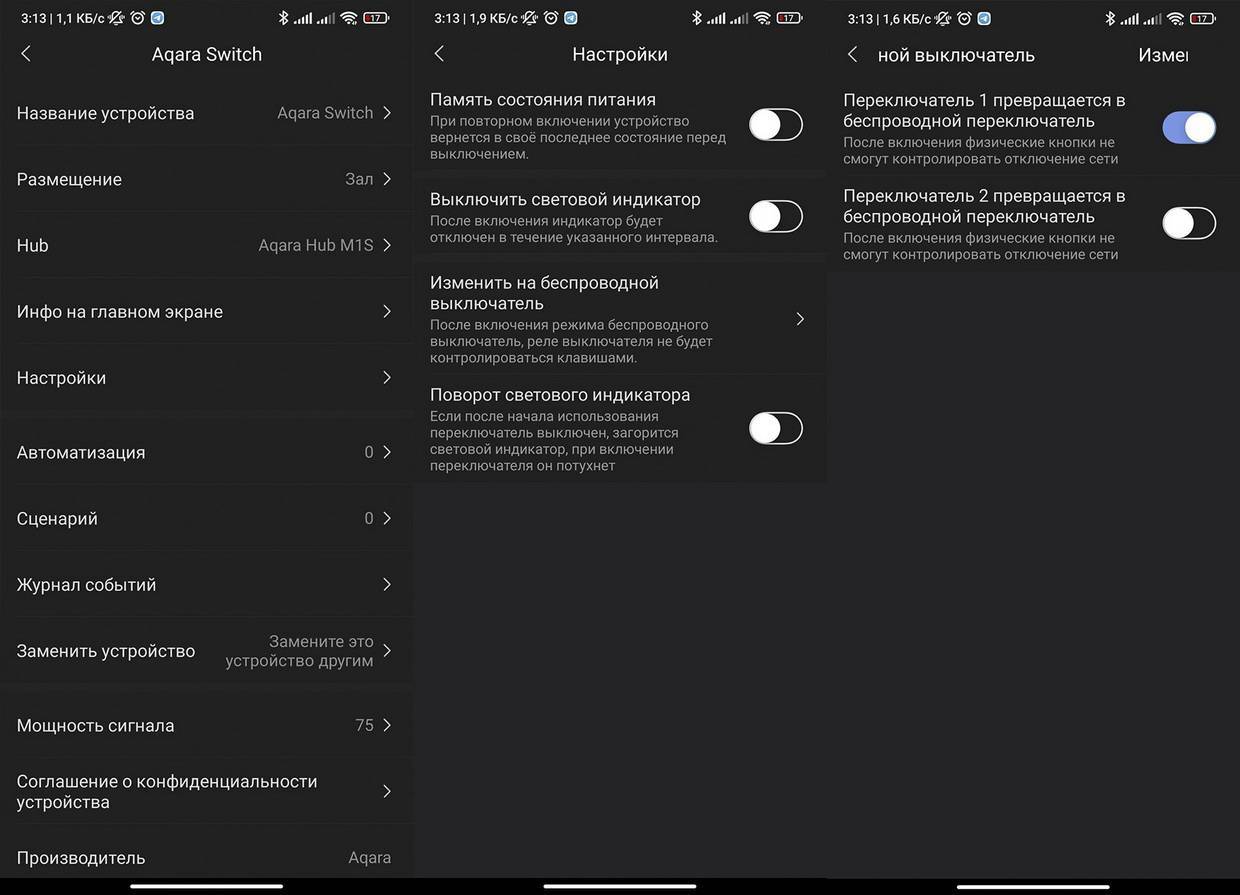

Напомню, что вместо обычных позиционных переключателей в линейке Aqara H1 используются кнопки с одинарным нажатием. Таким образом, физическое размыкание контактов электропроводки происходит в реле. Как и всё прочее управление.
За счет этого выключатель может «отключаться» от сети и работать в качестве пульта управления любым прибором в доме, запускать сценарии автоматизации или для других целей.

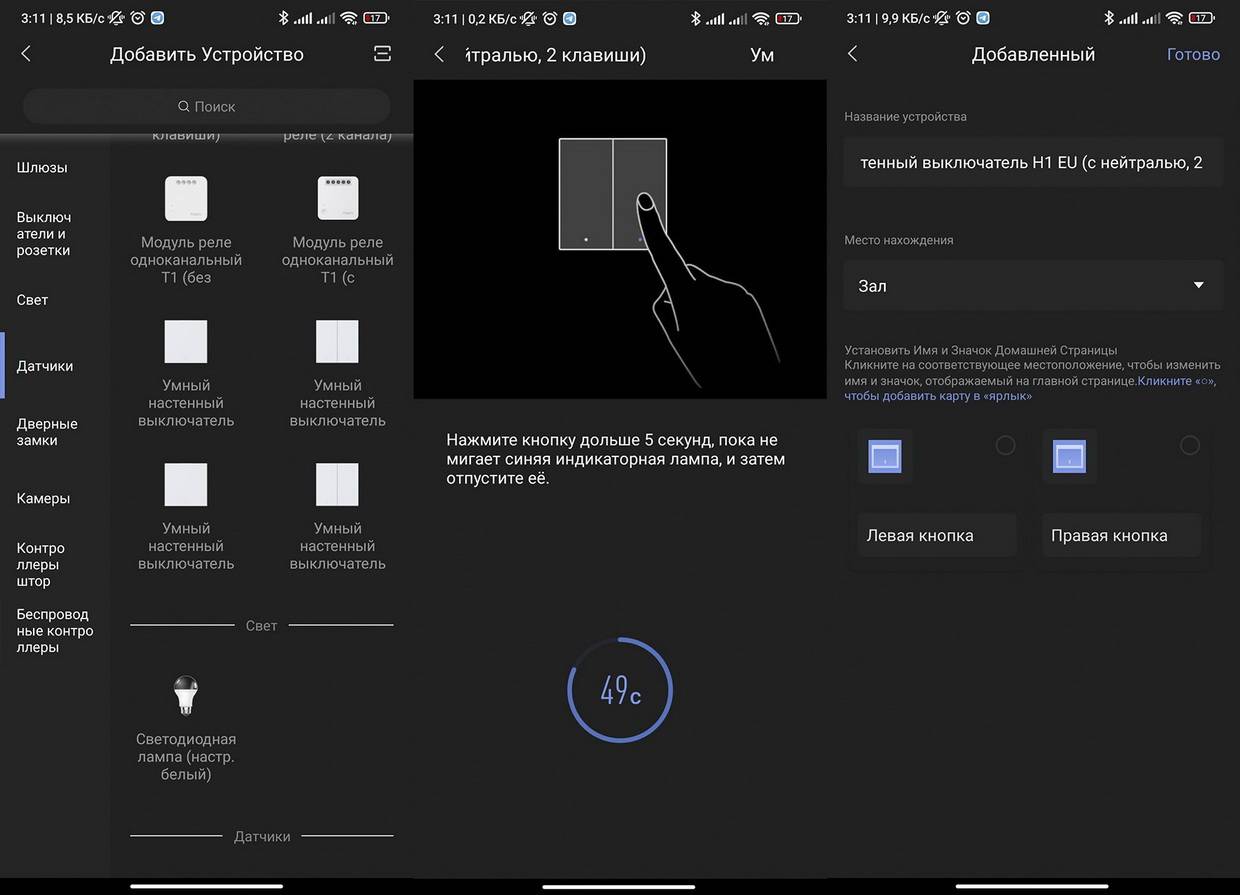

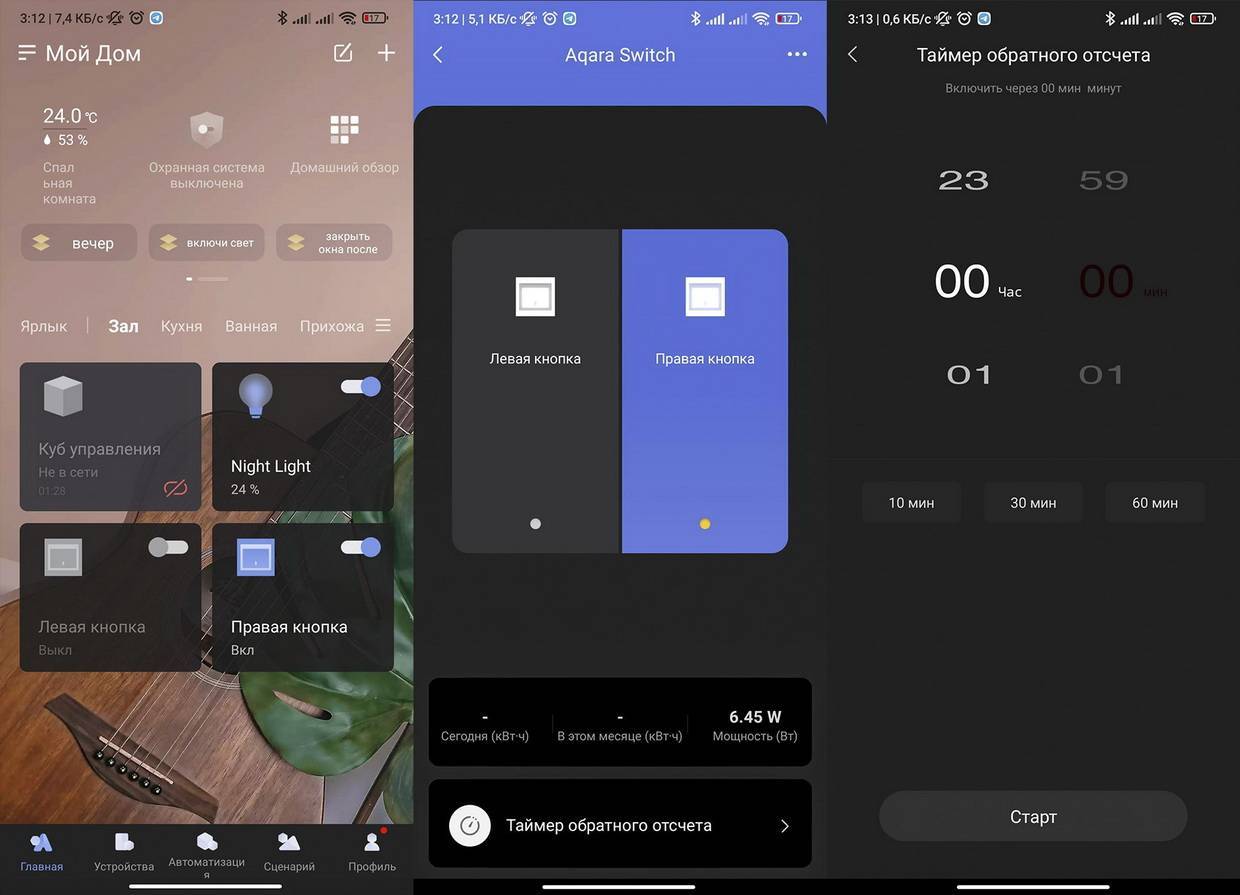

Но об этом — чуть позже. Сначала нужно подключить устройство к приложению.
Сильные и слабые стороны wi-fi устройства
Преимущества, которыми обладает умный wi-fi выключатель освещения:
- При их установке не обязательно осуществлять прокладку дополнительных электрокабелей.
- Такие выключатели обладают большим радиусом действия (более 50 м) и на силу сигнала не влияют различные препятствия (к примеру, межкомнатные двери или стены).
- Работой осветительных приборов можно управлять из одной точки и это можно делать с любого смартфона, планшета, пульта ДУ и компьютера.
- Умный выключатель достаточно хорошо функционирует с энергосберегающими лампочками и лампами накаливания, а также со светодиодными лампочками.
- Для работы таких устройств вполне хватает небольшой силы тока и это обеспечивает безопасность системы. В случае поломки оборудования, домочадцам не стоит беспокоиться об ударе током.
- Допускается настройка разнообразных режимов работы освещения.
Способствует уменьшению затрат на электроэнергию до 40%. Безусловно, минусов Wi-fi намного меньше. Самым распространённым является потребность в хорошем сигнале интернета.
Подключение и привязка (программирование) дистанционного выключателя

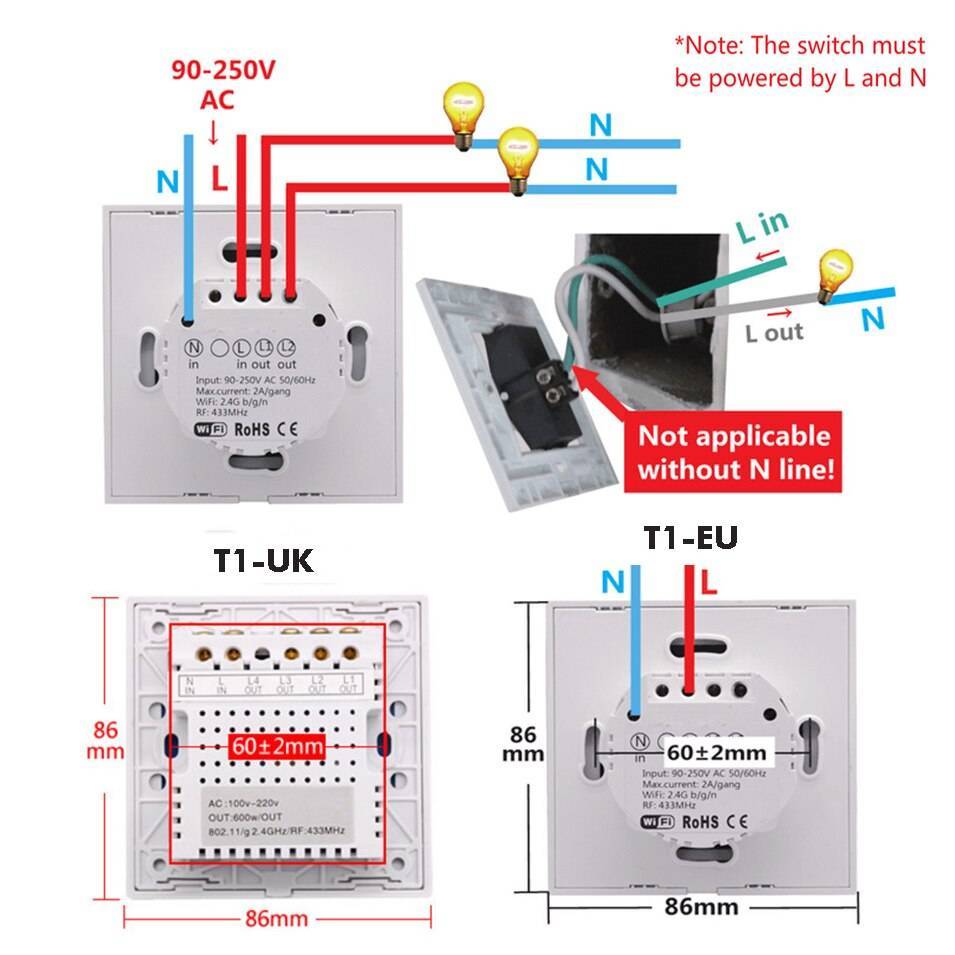

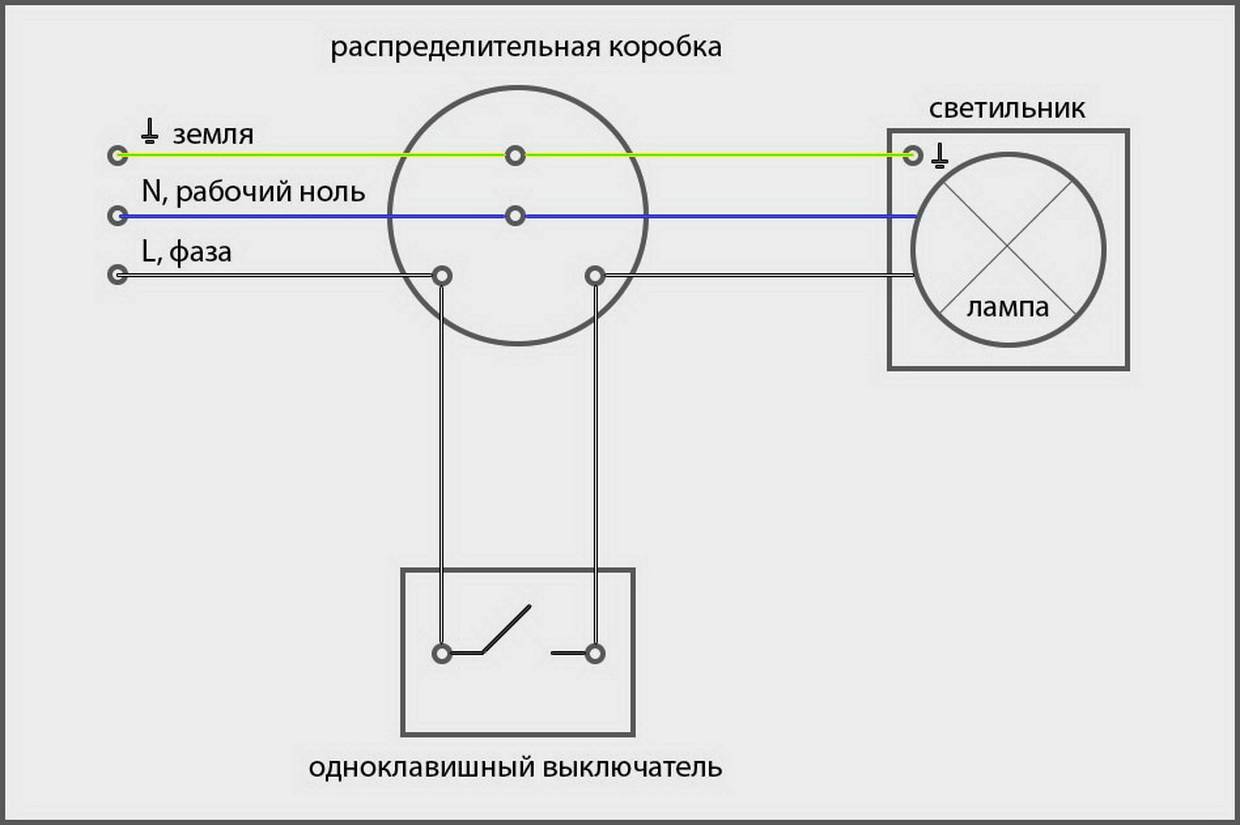

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.
Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).
При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:
зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать
в этот момент плавно нажимаете на клавишу
При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.
Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.
Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.
При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!
Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.
Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.
Какие умные выключатели лучше
Это те самые выключатели Yeelight, которые хоть и не умные, но активно под них иммигрируют
Вот ключевые недостатки выключателей Yeelight:
- Громкий щелчок выключения-выключения;
- Автовключение света после отключения электричества в доме;
- Отсутствие управления через приложение;
- Не размыкают цепь, поэтому нельзя использовать в паре с неумными устройствами без самостоятельного апгрейда;
- Глянцевые клавиши выключения, собирающие царапины.
Поскольку с недавних пор все осветительные приборы у меня в квартире являются умными, мой выбор пал на беспроводные выключатели Aqara. Забегая вперёд, скажу, что это просто суперская штука, которая решила сразу массу проблем и дала мне даже больше, чем я рассчитывал первоначально.
Конечно, для ванной мне всё-таки пришлось заказать проводной выключатель (кстати, тоже от Aqara). Это было вынужденное решение, потому что он у меня используется для запуска принудительной вытяжки. Однако это единственное помещение, где не используется решение без проводов. Правда, полезное знание я вынес и из этого: для проводных выключателей Aqara обязательно нужен квадратный подрозетник, а не круглый, как у нас.
Что умеет Homekit с новыми выключателями Aqara
Для фирменной экосистемы Apple новые выключатели тоже подходят. Для подключения потребуется перейти во вкладку Дополнительные настройки -> Привязка HomeKit и направить камеру на QR-код в инструкции. Указываем месторасположение аксессуара, его имя — вот и готово.

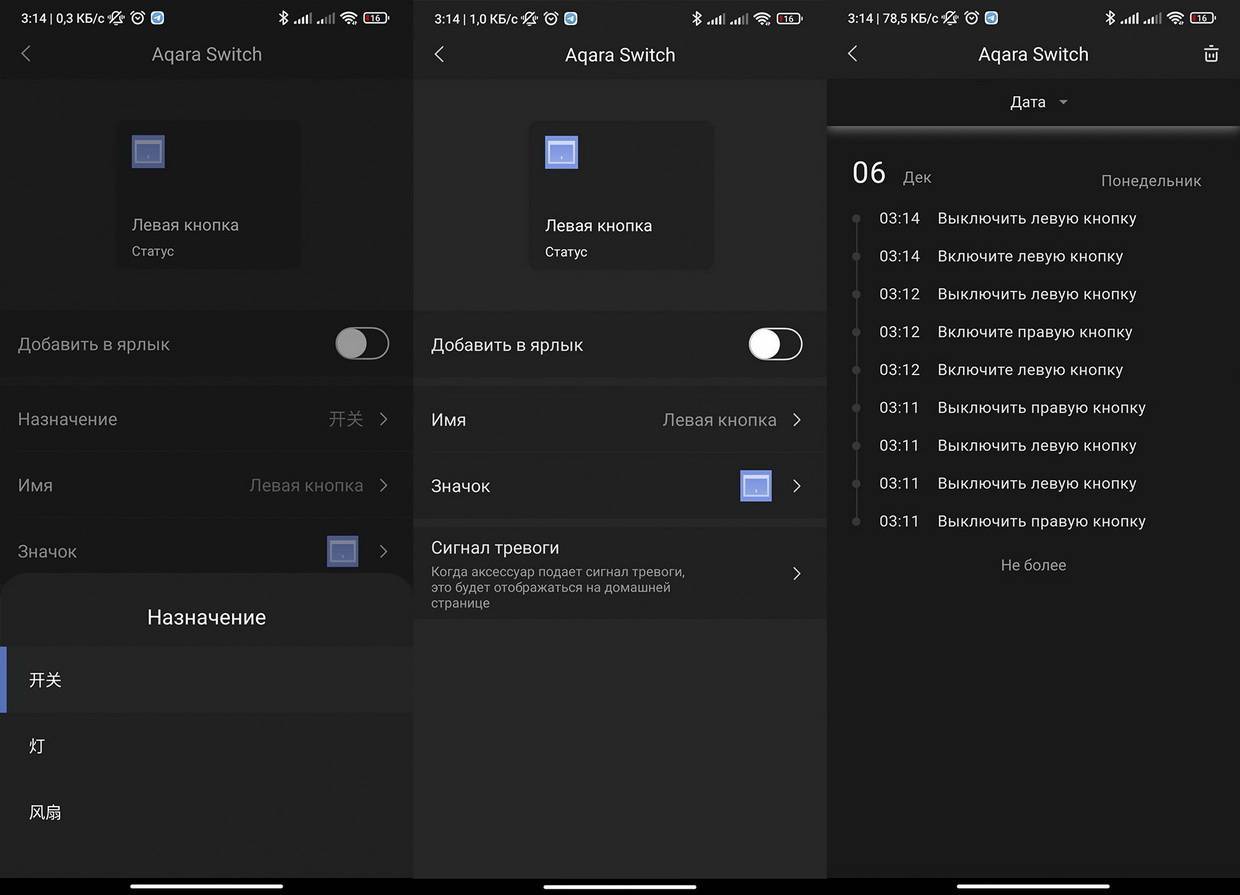

После этого действия с Aqara Switch можно вынести на главный экран или интегрировать в типовые сценарии HomeKit «Ушел из дома»/«Пришел домой». Кроме того, в приложении “Дом” можно объединять устройства Aqara с компонентами других производителей.
С центром домашней автоматизации можно отказаться от Aqara Home
Однако, все фирменные программные фишки выключателя с нейтралью останутся за бортом — энергопотребление можно увидеть только в Aqara Home. Кроме того, в приложении «Дом» без упомянутого домашнего центра индицируется только пульт управления светом (стандартная функция).
Разделение на физические и программные реакции так же возможно реализовать только в родном приложении экосистемы, либо с помощью голосового помощника.
Взаимодействие с другими аппаратами
На вопрос взаимодействия с другими аппаратами влияет особенность строения выключателя. Если устройство работает от Wi-Fi, то дополнительных аппаратов не требуется.
Если же на основе протоколах ZigBee либо Z-Wave, то необходимо позаботиться о дополнительном контроллере, который будет работать посредником между смартфоном и выключателем. В нем же храниться информация об автоматическом включении или отключении электроэнергии. Контролер передает команды на лампы и другие осветительные элементы, что гарантирует выполнение поставленных задач.
Применяя современные технологии, пользователи могут создать целую сеть из умных приборов. Датчик может подать сигнал на выключатель, когда откроется входная дверь и свет зажжётся по приходу хозяев. К включению света в доме можно привязать запуск работы бытовой техники.
Где применяются
Беспроводные выключатели находят применение везде, где необходимо поставить новое или перенести старое переключающее устройство, но в силу каких-то обстоятельств обойтись классическими проводными вариантами невозможно.
В сложных ситуациях возможна установка такого гаджета не только на стене, но и, например, внутри полки шкафа, на зеркале и так далее. На функциональность это не влияет — прибор продолжит функционировать в штатном режиме. Это поможет сэкономить пространство и не тревожиться за эстетическую сторону, если, например, купленный аксессуар окажется не соответствующим общему стилю помещения. Его можно просто спрятать.
Пригодятся дистанционный выключатель света и в случае огрехов с прокладкой проводки. Теперь не придется перекладывать все заново, достаточно разместить в удобном месте действующую «по воздуху» модель, и проблема будет решена.
Рассматриваемый класс аксессуаров набирает популярность в области деревянного строительства. Проводка в деревянном доме требует особых противопожарных мер, а беспроводные приборы помогают сократить количество потенциально опасных кабелей. Кроме того, в случае с открытой проводкой последняя более уязвима к повреждениям, а модули беспроводного типа в значительной степени устраняют вероятность обрывов, замыканий и прочих неприятностей. Хотя остающиеся проводными коммуникации по-прежнему нуждаются в мерах защиты.
Настоящим спасением станет «воздушный» выключатель в домах со множеством комнат или разделенных на локации помещениях с отдельными типами освещения. Не понадобится ставить множество отдельных устройств — достаточно обойтись одним-двумя (например, многоклавишными) и связать их с нужными осветительными приборами, после чего активировать нужные сегменты по мере надобности.
Еще один вариант использования беспроводных выключателей света — отремонтированные помещения. Когда ремонт закончен, а на стены нанесено финальное покрытие (будь то ламинат, обои, краска или что-то еще), добавить к обстановке какие-то функциональные компоненты электропроводки бывает затруднительно. В том числе и выключатель — это требует демонтажа отделки, штробления и прочих манипуляций. Беспроводной переключатель решает эту проблему — его достаточно лишь разместить в нужном месте с минимум затрат времени и сил, и без вреда новому интерьеру.
То же касается и помещений с исторической ценностью, где нельзя проводить масштабных вмешательств и изменений в обстановку. Дистанционные выключатели без труда «маскируются» в мебель и предметы, и обеспечивают комфортное управление уровнем освещения.
Не обойтись без современной системы управления освещением и в крупных коммерческих помещениях, конференц-залах и прочих местах с большими площадями. Она даст возможность включать свет на всей территории с одного устройства, в том числе и находясь за пределами здания. Эта же система позволяет и отслеживать свой статус, а самые продвинутые образцы даже имеют функцию подсчета затраченных киловатт.
Как собрать дистанционное управление освещением своими руками
Применение аппаратуры для дистанционного управления электроприборами обладает такими преимуществами:
- уменьшение расхода электричества;
- процесс управления освещением становится наиболее комфортным;
- из-за эффекта присутствия уменьшается риск взлома помещения.
К основным недостаткам применения датчиков движения можно отнести большую возможность ложного срабатывания, плохую работу при сильном дожде или снеге, отсутствие срабатывания устройства в таком случае, когда верхняя одежда человека плохо пропускает этот вид излучения, выключение освещения через 20 секунд после прекращения движения объекта.
К основным достоинствам датчиков движения можно отнести контроль потребления электроэнергии, уменьшение затрат средств, безопасность для человека и комфортность в применении.
Подключить инфракрасный датчик движения довольно просто. Необходимо приобрести провод, состоящий из трех изолированных жил. С его помощью датчик движения подключается к электрической сети и к любому светильнику.
Вот это и есть вся схема подключения датчика.
При покупке инфракрасных датчиков движения необходимо уделить особое внимание таким его характеристикам:
Место использования. Датчики движения производят с различными степенями защиты от влаги. А также они бывают навесными или выстаиваемыми
Для квартиры или дачи наиболее подойдет встраиваемый датчик движения, а степень защищенности от влаги и пыли не играет важной роли. При использовании оборудования в подъезде или на улице стоит покупать датчик с хорошей защитой от влажности и пыли, который монтируется на кронштейне.
Дальность действия инфракрасного датчика
Такие устройства способны улавливать смену температуры фона на расстоянии до 25 метров. При установке уличный датчик обязан иметь большой радиус действия, а в квартире этой характеристикой можно пренебречь.
Максимальная мощность нагрузки. Прежде всего, необходимо заранее определиться с максимальной мощностью подключаемого светильника, а потом уже покупать датчик по этому параметру с небольшим запасом.
Возможности «умного света»
Во-первых, включение и выключение света в зависимости от уровня освещённости в доме и на улице с помощью датчика освещённости) и от наличия людей в помещении (срабатывает датчик присутствия).
Во-вторых, выбор одного из нескольких вариантов освещения в соответствии с заданным сценарием. Например, в ночное время верхний свет отключается, включается подсветка, ночник и т. д. Другой вариант — при функционировании домашнего кинотеатра яркость всех включённых ламп плавно уменьшается вплоть до полного отключения.
Визитной карточкой «умного дома» служит система управления освещением, которая благодаря современным технологиям может быть полностью автоматизирована. Только представьте, как удобно и, разумеется, эффектно, когда свет включается сам!
Типы дистанционного включения света
Некоторые задаются вопросом, а как поведет себя такой дистанционный выключатель при аварийном отключении электроэнергии и подаче напряжения заново, через какое-то время?
включится ли освещение заново, если до этого уже было включено
не включится, даже если было включено
включится, если было выключено
не включится, если было включено
Многие люстры с блоками дистанционного управления к сожалению грешат такой проблемой.
При исчезновении напряжения в сети и его подачи заново, происходит автоматическое переключение режимов, и светильник, который был до этого отключен, может самопроизвольно включиться.
А представьте, что вы в длительном отпуске, и счетчик будет наматывать все эти киловатты. Или произойдет подобное среди ночи и люстра вдруг включится у вас в спальне, заставляя проснуться.
К счастью данный дистанционный выключатель избавлен от такого дефекта. И в любом положении, после внезапного исчезновения напряжения и его подачи заново, лампочки освещения останутся в выключенном состоянии. Даже если до этого были включены.
возможное влияние помех от Wi-Fi сетей и другой высокочастотной техники
залипание контактов на релюшке при подключении большой нагрузки
бестрансформаторная схема питания
и многое другое, но его достоинства избавляющие от кучи строительных работ и затрат, все перекрывают.
Какие бывают беспроводные выключатели
Принцип работы дистанционных контроллеров освещения похож, во многом похожи они и конструктивно. Но существуют и отличия. Выделяют разновидности по типу управления:
- беспроводной сенсорный выключатель света;
- кнопочный;
- выключатель с пультом дистанционного управления;
- смешанного вида.
Другая классификация — по количеству сопрягаемых устройств. Бюджетные модели поддерживают 1–2 приемника, продвинутые «умеют» управлять 7–8 приборами и более.
Также различают переключатели по наличию или отсутствию диммера.
Важное отличие — встроенный функционал. В основном данный тип гаджетов просто включает-выключает свет по команде владельца, а модели с диммером управляют интенсивностью. Но дорогие варианты снабжаются такими функциями, как:
Но дорогие варианты снабжаются такими функциями, как:
- таймер задержки. Прибор сработает не моментально после нажатия кнопки, а чуть позже;
- многоканальный контроллер. Устройство работает одновременно по нескольким каналам связи (например, отдельным радиочастотам), взаимодействуя сразу с несколькими исполнительными компонентами. Последние при этом могут быть разнесены по разным помещениям и этажам;
- наличие сенсорной панели. Такое конструктивное решение позволяет избежать износа механических кнопок. Для активации достаточно коснуться сенсорной поверхности;
- поддержка Wi-Fi. Это очень важная функция, благодаря которой устройствам можно управлять со смартфона, планшета, домашнего ПК, и даже через интернет при наличии шлюза.
Набор функций прямо отражается на стоимости: чем больше возможностей, тем выше цена.
Механические
Они очень похожи на привычные всем настенные. Контрольный механизм выглядит как обычные клавиши или кнопка. Нажав ее, пользователь инициирует отправку сигнала на реле. Перевод в положение «выключено» указывает прибору послать команду на отключение.
На каждую клавишу привязывается один источник света. Двух- или трехклавишный прибор способен контролировать соответственное число источников, но стоить он будет несколько дороже.
Сенсорные
Как уже говорилось, эти гаджеты управляются посредством сенсорной панели. Для активации достаточно просто ее коснуться.
С пультом ДУ
В этой разновидности сигналы посылаются со специального пульта. К подвиду можно отнести модели с управлением по Wi-Fi.
В случае с пультом область действия — примерно 25 метров, если в помещении нет толстых стен или иных преград. При их наличии радиус сужается до 3–5 метров, а на расстоянии прямой видимости, наоборот, способен увеличиваться до 50 м.
Добиться расширения зоны покрытия можно установкой ретрансляторов. Касается это и версий с Wi-Fi.

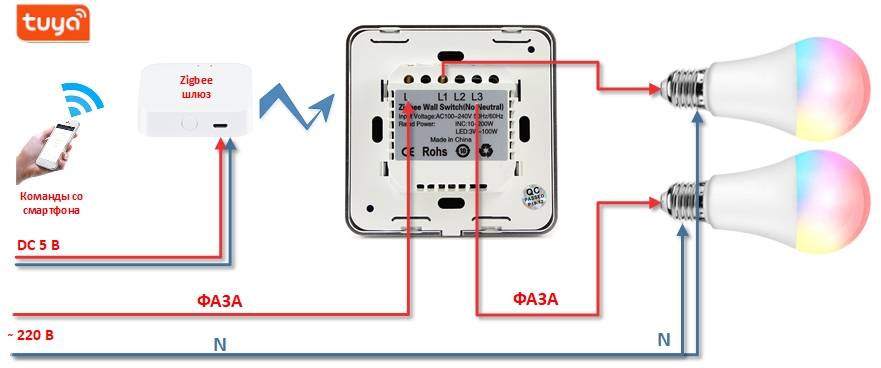

Схема подключения
Процесс монтажа включает два этапа:
- Установку приемника сигналов.
- Установку управляющей кнопки (то есть самого выключателя).
В приемнике имеется от двух до четырех проводов. Чтобы определить, какой из проводов — вход, следует прочитать инструкцию. Другие проводники являются выходами (в двойном выключателе будет пара таких проводов). Монтаж подразумевает разрывание фазы, подающей электропитание на осветительный прибор. Далее следует подключение к электроцепи.
Если имеется больше одной группы освещения, действия будут такими:
- Подаем нулевые провода на освещение.
- Разветвляем фазу на Wi-Fi.
- Направляем фазу по отдельности к каждой группе светильников.
Выключатель устанавливается рядом последовательных операций. Вначале высверливаем отверстие в стене. Далее устанавливаем пластиковый подрозетник в выемку. Установочный процесс здесь ничем не отличается от монтажа обычного выключателя света. Единственное существенное отличие — нет необходимости в прокладке электропроводки. Достаточно закрепить кнопку в коробке.
Ответы на главные вопросы
Подытоживая, можно уверенно сказать – новые умные выключатели Aqara с нейтралью стали логичным продолжением линейки Aqara H1 EU и пригодятся в каждом доме. Подумать только:
- работают даже с маломощными светильниками без шума и мигания;
- оборудованы защитой от перегрузок и перегрева;
- позволяют удалённо включать и выключать освещение из любой точки мира;
- умеют работать в роли беспроводного пульта управления любым элементом умного дома;

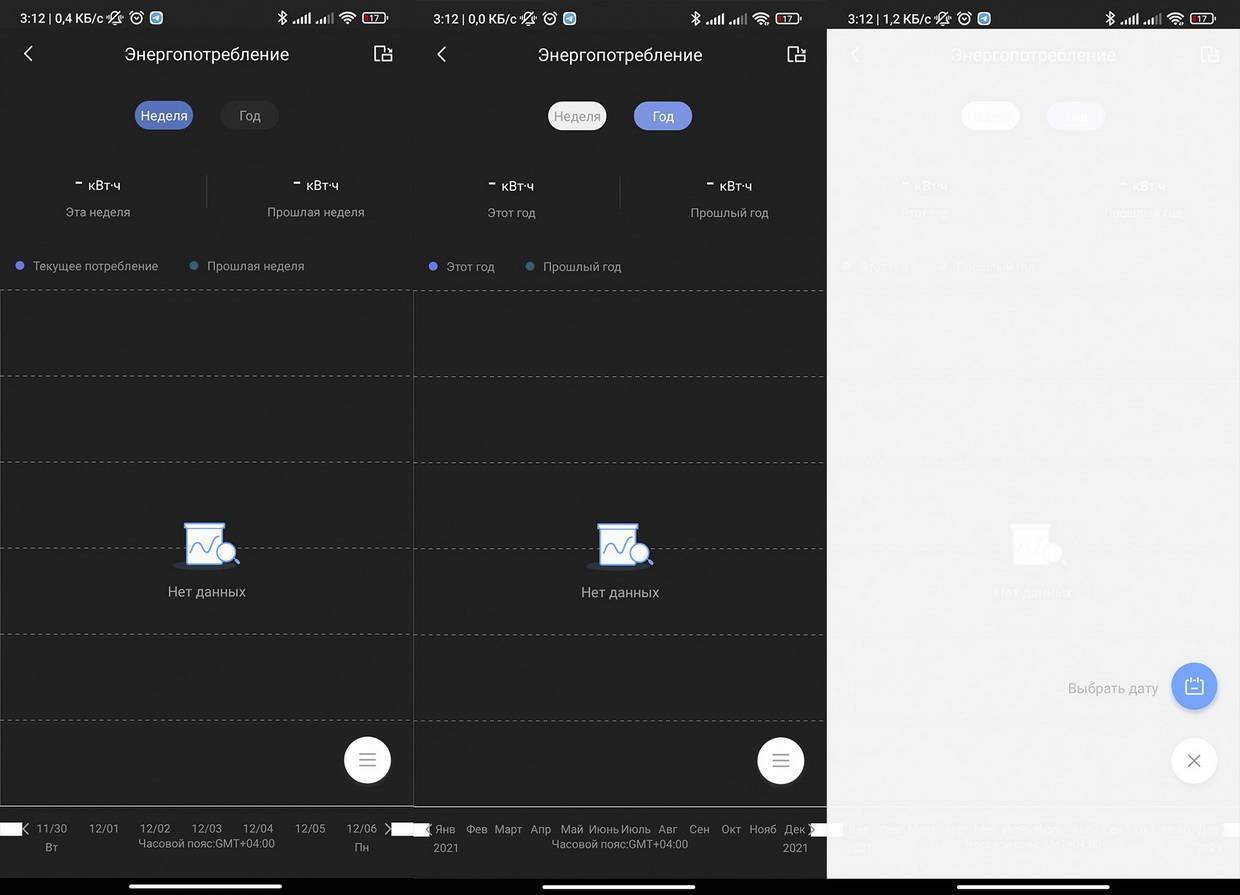

- считают расход электроэнергии и ведут подробную статистику.
Но стоит учитывать, что новинка имеет серьезные ограничения. В ряде сценариев придётся ограничиться выключателями без нейтрали: продвинутая модификация не любит частых скачков и отключений электроэнергии. О необходимости более продвинутой проводки тоже забывать не стоит – иногда для того, чтобы провести нейтральный провод к выключателю, требуется устроить немаленький ремонт.
Поэтому в старом фонде их стоит рекомендовать только тем, кто планирует капитальный ремонт и полную смену проводки. Впрочем, эта операция и в новостройках пригодится. Вот тогда-то все домашние выключатели стоит поменять на двухклавишные Aqara H1 EU, чтобы на каждой позиции иметь максимум простора для творчества.
Кстати, а электросети в вашем жильё готовы к установке выключателей с нейтралью?
Все фотографии в статье:
iPhones.ru
Лучшие выключатели. И главный компонент умного дома.
Надо брать? Надо!

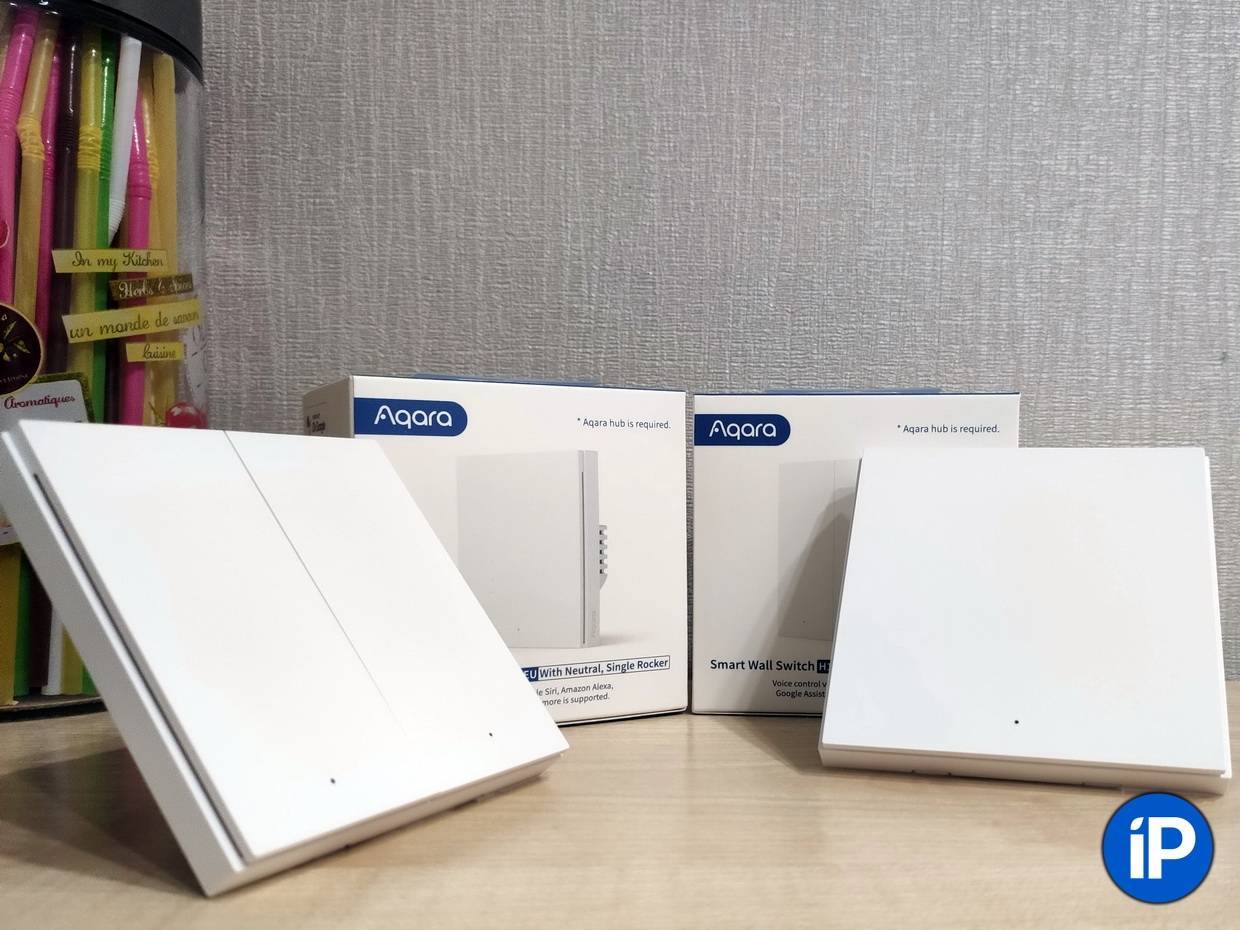

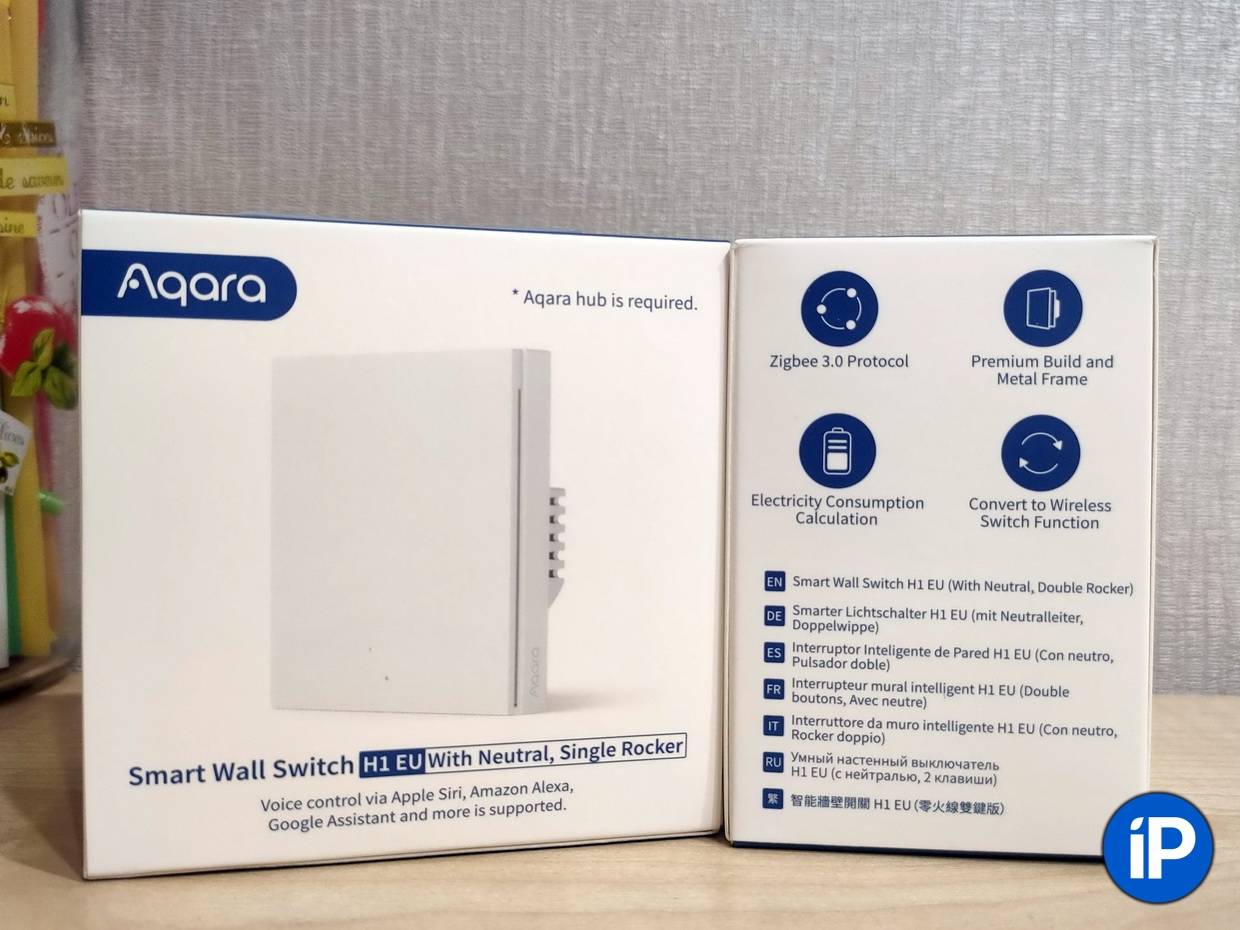

Новые выключатели Aqara H1 EU могут стать основным средством управления умным домом: они многофункциональны, удобны и надёжны.
Ни кубик, ни кнопка бренда не заменят 7 вариантов срабатывания беспроводного переключателя. Ну а свет без стеновых выключателей и вовсе не обойдется. Не врезать же отдельное реле прямо в потолок?
Тем более, что установка обновленных устройств действительно не требует ни специальных навыков, ни каких-то серьезных временных затрат.
Всё как с обычной электрикой – разобрал, поставил, пользуешься. Кстати, это позволит отказаться от дорогостоящих «умных» ламп с дистанционным управлением и ещё более дорогих встраиваемых светильников с аналогичными возможностями.
Вывод один: надо брать и автоматизировать. Теперь это просто. Лучшее дополнение для контроля умного дома Aqara.
Все фото в статье:
Все фотографии в статье:
iPhones.ru
Тестируем, проверяем и убеждаемся — пора бежать в магазин за обновлениями!
