Инструкция по замене габаритных ламп на Рено Логан

Установка новых габаритных огней сзади

Методика замены задних габаритных ламп Рено Логан несколько отличается:

• отсоединяют минусовую клемму АКБ;
• в багажнике частично отсоединяется обшивка;
• отсоединяются провода задних фар;
• при помощи отвертки под крест откручиваются
  саморезы фиксации фар (или пластиковые гайки);
• задние фонари вытягивают из гнезда движением на
  себя, панель ламп снимают с защелок;
• перегоревшие лампы извлекают из гнезд, для чего
  необходимо провернуть их вокруг оси;
• надевают перчатки и обратным движением вставляют
  в гнезда новые светильники;
• колбы протирают спиртом;
• устанавливают на место панель, вставляют фары;
• производят сборку в обратном порядке.

После сборки следует проверить
работоспособность ламп и убедиться, что все сделано без ошибок.

Отличаются ли фары на разных поколениях Логана и замена ламп в них

На сегодняшний день автомобиль Renault Logan насчитывает два поколения. Первое начало свою жизнь в 2005 году на заводе «Рено Россия» (Москва) и закончило в 2015.

Рено Логан I

Второе поколение родилось в Тольятти (АвтоВАЗ) в 2014 году, и выпуск его продолжается по сей день.

Рено Логан II

Как видно из приведенных фото, блок-фары у поколений несколько отличаются, и отличия эти не только внешние, но и конструктивные. Тем не менее алгоритм замены ламп габаритных огней у Рено Логан I и Рено Логан II почти одинаков. Единственное отличие – защитная крышка (Логан II), которая закрывает цоколь лампы габаритов.

Что касается задних фонарей, то конструкция их не изменилась вовсе, а значит, и алгоритм замены лампочек в них остался прежним.

Светодиоды или галоген

Многие автолюбители стремятся улучшить свой автомобиль, и установить на нем вместо обычных габаритных ламп светодиодные. На первый взгляд эта работа, кажется, достаточно простой. Ведь цоколи и размеры у них одинаковые. Но, вот после установки новых осветительных приборов, владельца начинает нервировать сигнал на панели, свидетельствующий о неисправности габаритных огней. При этом, на деле все работает вполне исправно.

Проблема возникает из-за малой мощности светодиодов по сравнению с галогеновыми. В итоге, контроллер их просто «не видит», что и приводит к появлению сообщения на приборной панели. Для устранения проблемы нужно просто добавить в цепь пару резисторов, они снизят напряжение, и стабилизируют энергопотребление. В результате лампочка на панели потухнет. Но, нужно учесть, что далеко не всегда можно установить светодиоды. Для некоторых автомобилей это противопоказано. Да и экономия получается весьма условная. Разница в потребляемой мощности между этими типами габаритных лампочек не так уж и велика, а вот стоимость светодиодов значительно выше.

Если вы решили поставить светодиоды в задние габариты, то обратите внимание на их яркость. Задние габариты не должны быть ярче стоп-сигналов

Поэтому, перед заменой сравнивайте мощность и яркость этих ламп.

Лада Калина замена ламп в задних фонарях журнал За рулем

Автомобиль с кузовом хэтчбек

Снимок2

Расположение ламп в заднем фонаре: 1 — патрон лампы сигнала торможения; 2 — патрон лампы заднего хода; 3 — патрон лампы указателя поворота; 4 — патрон лампы противотуманного и габаритного света

Расположение ламп в заднем фонаре: 1 — патрон лампы сигнала торможения; 2 — патрон лампы заднего хода; 3 — патрон лампы указателя поворота; 4 — патрон лампы противотуманного и габаритного света

Работа показана на левом фонаре, правый фонарь снимаем аналогично.

144

При открытой двери багажного отделения головкой «на 8» отворачиваем два болта крепления фонаря к задней стойке кузова.

При открытой двери багажного отделения головкой «на 8» отворачиваем два болта крепления фонаря к задней стойке кузова.

4

Преодолевая сопротивление двух фиксаторов фонаря, входящих в пластмассовые держатели на кузове, сдвигаем фонарь назад и отводим от кузова.

Преодолевая сопротивление двух фиксаторов фонаря, входящих в пластмассовые держатели на кузове, сдвигаем фонарь назад и отводим от кузова.

14494

Повернув патрон лампы противотуманного и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

Повернув патрон лампы противотуманного и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем из патрона.

144942

Комбинированная лампа противотуманного и габаритного света имеет два выступа, расположенных на разных уровнях и несимметрично относительно оси лампы.

Комбинированная лампа противотуманного и габаритного света имеет два выступа, расположенных на разных уровнях и несимметрично относительно оси лампы.

При установке новой лампы противотуманного и габаритного света P21/4W ее выступы должны войти в соответствующие пазы патрона. Лампу света заднего хода R10W, лампу сигнала торможения P21W и лампу указателя поворота PY21W меняем аналогично. Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы. При установке новой лампы ее выступы должны войти в соответствующие пазы патрона. На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы и цвет провода, подходящего к патрону (кроме патрона лампы Р21/4W). Чтобы не перепутать места установки патронов в корпусе фонаря, фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму.

Устанавливаем задний фонарь в обратной последовательности.

Автомобиль с кузовом седан

Снимок111111

Положение ламп в заднем фонаре: 1 — света заднего хода; 2 — сигнала торможения; 3 — указателя поворота; 4 — габаритного и противотуманного света

Положение ламп в заднем фонаре: 1 — света заднего хода; 2 — сигнала торможения; 3 — указателя поворота; 4 — габаритного и противотуманного света

Работа показана на левом фонаре.

Для замены ламп в заднем фонаре достаточно отвернуть гайки его крепления, не отсоединяя колодку проводов.

2161-5-13-16-02 (Копировать)

Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.

Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.

2161-5-13-16-03 (Копировать)

Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).

Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).

2161-5-13-16-04 (Копировать)

Отводим фонарь, вытягивая провода через отверстие в кузове.

Отводим фонарь, вытягивая провода через отверстие в кузове.

2161-5-13-16-05 (Копировать)

Повернув патрон лампы габаритного и противотуманного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

Повернув патрон лампы габаритного и противотуманного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

2161-5-13-16-06 (Копировать)

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Операции по замене остальных ламп выполняем аналогично.

Устанавливаем фонарь в обратной последовательности.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Меняем источник освещения номера

Отжимаем отверткой пластмассовый фиксатор фонаря и вынимаем фонарь из отверстия заднего бампера. В заднем бампере Рено Логан 1 поколения есть специальное отверстие, в котором находятся лампы освещения номера. Чтобы до них добраться, потребуется плоской отверткой отжать пластиковый зажим и вынуть фонарь. От него нужно отсоединить колодку электропроводов. Рассеиватель снимается, если рукой нажать на его зажимы. После этого осветительный элемент можно вынуть и заменить на новый с маркировкой W5W. Вся конструкция собирается в обратном порядке.

Отжав фиксатор колодки проводов отсоединяем колодку проводов от фонаря. Рукой нажимаем на фиксаторы и снимаем рассеиватель. Вынимаем источник света из фонаря.

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

1. Снять бампер и защитный чехол с фары.
2. Демонтировать фару, отключив питающие провода и тросик корректора.
3. Снять с люка дальнего/ближнего света защитную крышку.
4. Освободить пружинный фиксатор и вытащить лампу.
5. Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

• чистые хлопчатобумажные перчатки или ткань;
• лампа на замену;
• руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
• желание.

Начнем с Рено Логан I и взглянем на его фару:

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

Защитная крышка на штатном месте

Блок-фара Рено Логан 1 со снятой защитной крышкой

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

Снятие колодки и уплотнителя

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

Лампочка дальнего/ближнего света под пружинным фиксаторомСнятая лампа

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Результат установки галогенного источника света голыми руками

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

Блок-фара Рено Логан II

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Замена лампочки ближнего света в Рено Логан II

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Как заменить лампочку задней противотуманной фары Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей

Если нету каталожных вариантов от 2012, 2013, 2014 и 2020 года, можно купить аналоги от 2010, 2020 и 2020 годов

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2020 года, можно купить аналоги от 2010, 2020 и 2020 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2020 года, можно купить аналоги от 2010, 2020 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена габаритных лампочек в дорестайлинговых моделях

Для этого нужно сперва подготовить автомобиль так, как указывалось выше (установить на ровную поверхность и заглушить двигатель), а затем приступать к монтажным работам:

1. Откройте крышку капота и открепите минусовой провод от АКБ (для избежания короткого замыкания).
2. Снимите штекеры, идущие к лампам, а затем достаньте элемент, в который устанавливается штекер.
3. Крутите лампочку по ходу вращения часовой стрелки на 45 — 60 градусов, после этого извлекайте запчасть. Для демонтажа лампы аккуратно дёрните её на себя. Само гнездо сперва вращается вместе с источником света, затем он извлекается.
4. Установите новую лампочку и проведите обратный демонтаж.

Это интересно: Как произвести ремонт резины при боковых порезах шин? 2 варианта устранения дефекта

Тюнинг задней оптики

Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.

А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.

Самостоятельно тюнингованные фары

Светодиоды можно установить вот по этой разделительной линии.

Определение места установки светодиодов

Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.

Подключение светодиодов

Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.

Демонтаж мешающей перегородки

Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.

Используемый инструментВот такие получаются отверстияВставляем светодиоды

Вот так фара выглядит в выключенном состоянии.

Вид фары с установленными, но не включенными светодиодами

А вот так после включения светодиодов.

С включенными светодиодами фара выглядит так

Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит. Суммарные расходы на всё выглядят следующим образом:

• 100 шт. светодиодов — 60 руб.
• Термоклей из фикспрайса — 50 руб.
• 4 м двужильного провода сечением 0,5 — 50 руб.

ИТОГО — 160 руб.

Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.

Предыдущая

Некоторые мелкие проблемы с автомобилем можно устранить своими силами, но не всегда автолюбитель знает, как это делать. В этой статье мы выясним, как снять задний фонарь Рено Логан 1, фазы и выясним, какая лампа и за что отвечает, и как ее заменить.

Замена лампы габарита рено логан — Ремонт и обслуживание автомобилей

2908 Просмотров

Зачастую, оставляя свой автомобиль в темное время суток ненадолго, владельцы вынуждены оставить включенными сигнал габаритов. Яркости данных ламп вполне хватает для индикации автомобиля на обочине.

К сожалению, эти элементы подвергаются высоким нагрузкам, так как они постоянно работают совместно с ближним светом фар. На автомобилях Рено Логан осуществить замену этих элементов вполне можно своими руками, но остается открытым вопрос выбора, какую габаритную лампу приобрести.

В этой статье мы ответим на все волнующие владельцев Рено Логан вопросы, касаемо габаритных огней.

Выбор осветительных приборов

На рынке автомобильных запчастей и аксессуаров существует множество типов источников света, состоящих из нескольких элементов.

Компания Рено рекомендует использовать в своих автомобилях Логан наружные лампы обычного накаливания. Как правило, мощность передних элементов составляет от 3 до 5 Ватт. Конечно, есть умельцы, которые устанавливают на свои автомобили источники света мощностью более 10, а то и 15 Ватт. Такие лампы, несомненно, плохо сказываются на ресурсе осветительных приборов Рено Логан.

Для любителей ярких световых решений, производители создали специальную лампу, обладающую несколькими светодиодными источниками. Такое решение, действительно, неплохо сказывается на ресурсе главного элемента освещения и не подвергает его риску. Яркости светодиодных ламп вполне хватает для индикации автомобиля в темноте.

Есть один существенный недостаток, который кроется в недолговечности. Производители стараются увеличить срок службы своих деталей и производят впайку специального сопротивления, которое имитирует обычную лампу. С применением таких технологий, срок службы светодиодных элементов значительно увеличился.

Если вы уже определились с выбором и совершили приобретение, перед вами стоит задача замены старых элементов на новые детали.

Меняем и настраиваем оптику в Рено Логан от теории к практике

Процесс того, как поменять лампочку очень простой, особенно на Рено Логан, где устройство автомобиля позволяет подобраться к любой оптике. Для работы из инструментов вам потребуется только плоская отвертка и торцовая головка на «10». А из материалов – лишь новая лампочка. Старайтесь подобрать такую же, которая стояла на автомобиле раньше.

Ближнего света

Новые лампы ближнего света

Весь процесс замены лампочки осуществляется в несколько простых этапов:

• снимите основную заглушку, надавив вниз и потянув на себя;
• далее подденьте плоской отверткой резиновую заглушку и снимите и ее;
• теперь отсоедините провода;
• далее отожмите фиксатор и уберите их в сторону;
• перегоревшая лампа убирается;
• установка новой производится в обратном порядке.

Вынимайте старую лампочку и тогда никаких проблем у вас не возникнет.

Габаритных огней

Процесс замены габаритных огней

Чтобы заменить эту деталь, вам потребуется совершить ряд простых действий в несколько этапов:

1. Вначале при помощи торцевой головки на «10» и удлинителя разберите блок фару.
2. Перед вами будет блок проводов. Первым нужно отключить тот, что идет к отрицательной клемме аккумулятора.
3. Теперь снимите передний бампер. Под ним находится чехол, закрывающий корректор света фар.
4. Далее отключите приводной трос и отведите блок-фару в сторону, открутив три болта.
5. Отжав фиксатор, отключите колодку проводов. Теперь вся блок-фара должна остаться у вас в руках.
6. Теперь может быть осуществлена замена лампочки габарита. Если блок-фара правая, то крутите патрон против часовой, если левая – то почасовой.
7. Чтобы достать лампу, потяните за два провода, черный и следующий желтый.

Стоп-сигнала

Новый стоп-сигнал

При перегорании лампочки стоп-сигнала фары Рено Логан нужно вначале отключить аккумулятор. После этого, вы можете начинать процесс замены детали.

Выполните следующие действия:

• откройте багажник и отогните его обивку;
• отсоедините жгут проводов;
• теперь открутите два самореза и потянув фару на себя, снимите ее;
• Снимите панель с лампочками (она закреплена тремя защелками) и замените перегоревшую деталь. Установка в обратном порядке.

В ролике ниже вы найдете инструкцию, как заменить перегоревшую деталь стоп-сигнала (автор видео — канал Ремонт Рено).

Возможные неисправности переключателя свет и их устранение

В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.

Особенности регулировки фар

Настройка ламп осуществляет путем работы с несколькими корректорами. В Рено Логан создана система управлениями ими из салона при помощи переключателя и системы тросов. Эти корректоры помогут вам настроить такие параметры, как угол и другие.

В некоторых случаях работа корректора фар может быть нарушена и управление им из салона станет невозможным. Причина неполадки может быть как в нем самом, так и в системе тросов – их может потребоваться заменить.

1. Все лампочки, используемые в Рено Логан2. Основные типы деталей3. Снятая блок-фара

Установка новых габаритных огней сзади

Инструкция:

1. Отсоединить минусовую клемму.
2. Отключить проводку задних огней.
3. Отделить и вынуть обивку багажника.
4. Открутить саморезы крепления фары.
5. Достать задний фонарь и отщелкнуть панель крепления лампочек.
6. Вытянуть неработающую лампочку (для этого необходимо ее повернуть).
7. Вставить новые габаритные огни – нажать и повернуть до упора.
8. Установить обратно панель и фонарь, закрепить обшивку багажника.

https://www.youtube.com/watch?v=UtDLUUXrIAM

Процесс того, как заменить лампочку габарита на Рено Логан одинаков на новых и старых моделях – конструкция почти не претерпела изменений. Порядок действий для правой и левой лампы один и тот же.

Узнайте больше о новом Логан

• Меняем габаритные огни на Renault Logan
• Как поменять лампочки габаритных огней на Рено Логан за 5 минут
• Как заменить лампочку габаритов рено логан | Авто & Мото | Селдон Новости
• Применяемые Лаппы на автомобиль Рено Логан, 1 и второго поколения.
• Замена ремня грм рено 1.6 16v | Авто & Мото | Селдон Новости
• Какое масло и сколько заливать в Рено Логан | Заправочные объемы
• Всё о меме «Спасибо папаша за этот Реново Воган чёрного цвета двадцатого века» | QPMedia.Ru – Новостной агрегатор
• Замена рычага подвески рено логан

Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы

Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой.Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены.
Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы.

Замена ламп блок-фары — дальнего и ближнего света
Снимите крышку А. Отсоедините разъем лампочки 1

Отсоедините пружинный фиксатор 4 и извлеките лампочку.
Тип лампочки: Н4.

Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.
Тип лампочки: W5W.
Замена ламп указателей поворота
Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.
Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.
Тип лампочки: PY21W.
Чистка фар
Фары оборудованы стеклом из поликарбоната.
Для чистки следует использовать мягкую ткань или вату.

Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.
Закончите чистку, осторожно вытирая мягкой сухой тканью.
Использование моющих средств, содержащих спирт, запрещено.
Замена ламп задних фонарей
Выкрутите винты 1 и извлеките блок задних фонарей.
Снимите пеноматериал 2.
Отсоедините патрон, нажав на фиксатор 3.
4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Замена лампы дополнительного стоп-сигнала
Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.
Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.
Тип лампочки: Р 21W.

Лампа не сгорела, но не работает, что еще может быть?

Иногда отказ осветительных приборов автомобиля происходит не по причине перегорания ламп, и к этому надо быть готовым. Ниже я перечислю проблемы, которые могут вызвать отказ тех или иных ламп, и кратко опишу методы их поиска и устранения:

Сгорел предохранитель. Такое может случиться при бросках напряжения в бортовой сети (плохой контакт на клемме аккумулятора, генератора и любого мощного потребителя при запущенном двигателе), а также в случае, если сам предохранитель некачественный или имеет не тот номинал. Проблема решается довольно просто – проверяется качество силовых контактов, меняется предохранитель. Где они расположены и за что отвечают, я опишу ниже.

Окислились соединительные колодки. Неисправность выявляется разъединением колодок и визуальным осмотром. Если на контактах присутствует белый или рыжий налет, их нужно почистить.

Замыкание питающего провода на кузов. При этом, как правило, сгорает соответствующий предохранитель. Устанавливаем новый того же номинала. Если он тут же сгорает, то причина в замыкании. Выявляется оно визуальным осмотром жгутов питания

Особое внимание нужно обратить на места прохождения проводов через острые углы и ребра кузова, а также через отверстия в нем. Устраняется при помощи изоленты и ПВХ трубки, разрезанной вдоль и надетой на место повреждения.

Обрыв или отгорание питающего провода

Простой обрыв особых последствий не вызывает (кроме, естественно, погасшей лампы). Если провод перетерся об кузов, то прежде чем отгореть, он сожжет соответствующий предохранитель. Если новый предохранитель не сгорает повторно, но фара не горит, дело в обрыве. Выявляется визуальным осмотром жгутов питания. Если отгоревший провод «залатать» невозможно, можно пробросить параллельно ему новый, а сгоревший отключить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Если ты решил тянуть новые провода, используй специальные автомобильные — термо-износостойкие и с усиленной изоляцией. Оптимальное место размещения такого провода — вдоль уже существующего жгута

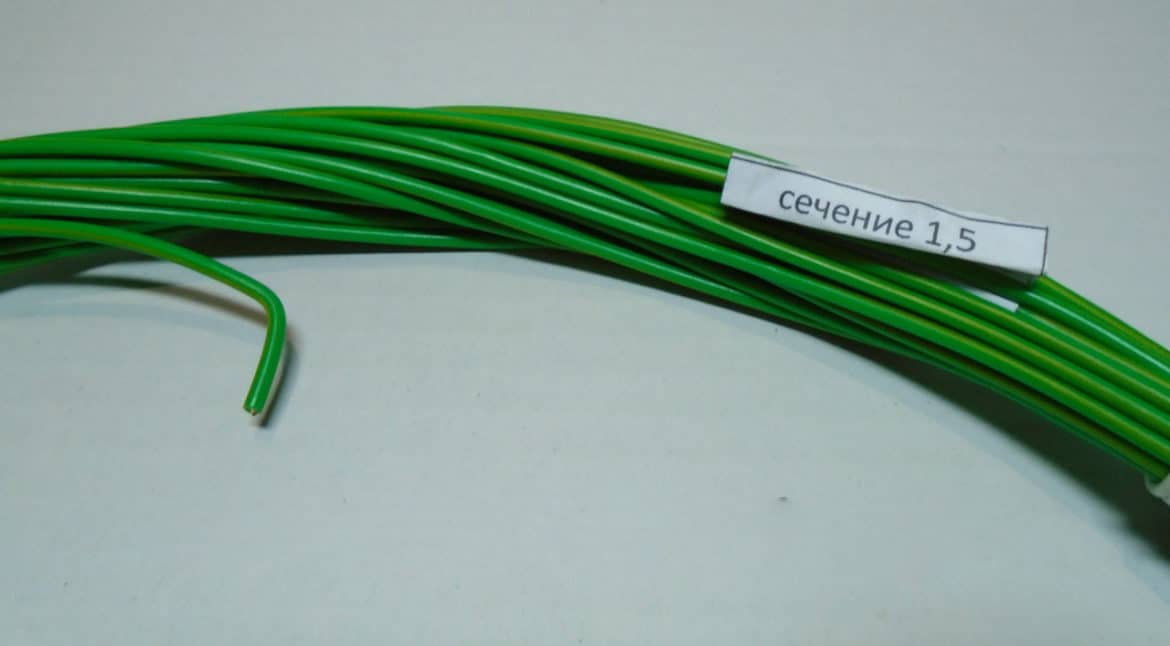

Автомобильный провод ПГВА

Где находится блок предохранителей

В Рено Сандеро таких блоков два. Один находится в салоне (левый торец панели приборов), второй — в моторном отсеке рядом с аккумулятором.

Местонахождение блоков предохранителей в Рено Сандеро

Предохранители, отвечающие за световые приборы, расположены в блоке, который стоит в салоне. Ниже я привожу нумерацию предохранителей, их местоположение и номинал для обоих поколений Рено Сандеро.

Нумерация и назначение предохранителей, отвечающих за световые приборы в Рено Сандеро первого поколения:

Обозначение	Номинал	Назначение
F03	20 А	стоп-сигналы, задний ход
F04	10 А	указатели поворотов
F09	10 А	ближний свет левая фара
F10	10 А	ближний свет правая фара
F11	10 А	дальний свет левая фара
F12	10 А	дальний свет правая фара
F18	10 А	габариты левой фары и левого заднего фонаря, освещение номерного знака
F19	10 А	габариты правой фары и правого заднего фонаря, плафон вещевого ящика
F20	7.5 А	задний противотуманный фонарь
F28	15 А	освещение салона, освещение багажника
F31	15 А	питание реле противотуманных фар

Нумерация и назначение предохранителей, отвечающих за световые приборы в Рено Сандеро второго поколения:

Обозначение	Номинал	Назначение
F2	10 А	дальний свет левая фара
F3	10 А	дальний свет правая фара
F4	10 А	ближний свет левая фара
F5	10 А	ближний свет правая фара
F6	5 А	задние габариты, освещение номерного знака
F7	5 А	передние габариты
F9	7.5	задний противотуманный фонарь
F13	10 А	освещение салона
F15	15 А	задний ход
F17	7.5 А	дневные ходовые огни
F18	7.5 А	стоп-сигнал
F24	15 А	указатели поворотов

Вот, пожалуй, и все по замене лампочек на Renault Sandero (Stepway). Приведенной мной информации, я думаю, будет достаточно, чтобы ты смог самостоятельно поменять лампочку габарита на своем Рено Сандеро, а при необходимости и сделать ремонт световых приборов.
