Замена лампочек габаритов

Установка новых габаритных огней сзади

Методика замены задних габаритных ламп Рено Логан несколько отличается:

• отсоединяют минусовую клемму АКБ;
• в багажнике частично отсоединяется обшивка;
• отсоединяются провода задних фар;
• при помощи отвертки под крест откручиваются саморезы фиксации фар (или пластиковые гайки);
• задние фонари вытягивают из гнезда движением на себя, панель ламп снимают с защелок;
• перегоревшие лампы извлекают из гнезд, для чего необходимо провернуть их вокруг оси;
• надевают перчатки и обратным движением вставляют в гнезда новые светильники;
• колбы протирают спиртом;
• устанавливают на место панель, вставляют фары;
• производят сборку в обратном порядке.

После сборки следует проверить работоспособность ламп и убедиться, что все сделано без ошибок.

Виды

Как вы уже могли заметить, лампы W5W бывают не только с нитью накала. Всего существует 3 основных вида:

• Накаливания. Самый дешевый и распространенный вариант. При ударах и тряске нить накала может оборваться.
• Галогеновые. Светят чуть ярче предыдущих, и имеют несколько больший срок службы. В остальном такие же.
• Светодиодные. Не боятся тряски, светят ярче и дольше, типовая потребляемая мощность от 0.5 Ватта до 1 Ватта. Но за такими преимуществами кроется большой недостаток — не всегда совместимы с бортовой сетью автомобиля и на рынке много низкосортного китайского товара, который прослужит даже меньше чем лампочки накаливания. Кстати низкокачественные лампочки быстро выходят из строя от повышенного напряжения питания, а в бортовой сети заведенного автомобиля оно всегда больше 12В.

Лампа накаливания w5w

Светодиодная лампа w5w (T10)

Галогеновая лампа

Проблема светодиодных ламп W5W состоит в том, что они, как бы парадоксально это не звучало, потребляют в разы меньше энергии из бортовой сети. Из-за этого в современных автомобилях они, зачастую, не работают, так как бортовой компьютер контролирует потребление энергии источниками света. Если лампа внезапно начинает потреблять слишком мало или наоборот слишком много тока – он диагностирует неполадку и отключает эту цепь, либо постоянно выводит ошибку о неисправности.

В качестве обманки может использоваться устройство представляющее собой резистор в радиаторе, оно может называться либо «обманка Canbus w5w», либо «нагрузочный резистор для ламп W5W T10».

Также есть и лампы со встроенной обманкой, для простой замены штатных без каких-либо переделок, однако их примерная цена — от 200 рублей и выше. В маркировке таких лампочек обычно добавлено слово «Canbus».

Чтобы не покупать обманку вы можете самостоятельно подобрать резисторы для стабильной работы ламп. Это порядка 25-30 Ом с мощностью больше 5 ватт, либо установить параллельно светодиодным обычные лампочки накаливания и спрятать их где-то под капотом или за приборной доской. В этом случае вы потратите на обманку 5-10 рублей.

Замена габаритных лампочек в дорестайлинговых моделях

Для этого нужно сперва подготовить автомобиль так, как указывалось выше (установить на ровную поверхность и заглушить двигатель), а затем приступать к монтажным работам:

1. Откройте крышку капота и открепите минусовой провод от АКБ (для избежания короткого замыкания).
2. Снимите штекеры, идущие к лампам, а затем достаньте элемент, в который устанавливается штекер.
3. Крутите лампочку по ходу вращения часовой стрелки на 45 — 60 градусов, после этого извлекайте запчасть. Для демонтажа лампы аккуратно дёрните её на себя. Само гнездо сперва вращается вместе с источником света, затем он извлекается.
4. Установите новую лампочку и проведите обратный демонтаж.

Это интересно: Как произвести ремонт резины при боковых порезах шин? 2 варианта устранения дефекта

Какие лампочки стоят на ВАЗ 2106-07

Блок фар:

Ближний и дальний свет. Тип H4, мощностью 60 и 55 Вт соответственно

Габариты. Тип T4W, мощность 4 Вт

Указатели поворотов. Тип P21W, 21 Вт.

Задние фонари:

Габаритный свет. T4W, 4 Вт,

Поворотник. P21W, 21 Вт,

Указатель включения заднего хода. P21W, 21 Вт,

Тормоза. P21W, 21 Вт,

Задняя противотуманка. P21W, 21 Вт.

Другие установленные лампы:

Указатель поворота, установленный на крыльях, свет в бардачке: Тип T4W, мощность 4 Вт.

Лампочки освещения номеров и салона: C5W, 5 Вт.

Реклама:

Прикуриватель, тахометр и спидометр (приборная панель), часы: T3W, 3 Вт.

Лампы включения габаритов, поворотников, дальнего света, низкого напряжения на АКБ, давления масла: T3W, 3 Вт. На некоторых модификациях встречается тип W1,2W, мощностью 1,2 Вт.

Указатель включения стояночного тормоза, низкий уровень тормозной жидкости, включение задних противотуманных огней, обогрев заднего стекла, открытия заслонки в карбюраторных моделях (подсос), сигнализация низкого уровня топлива: W1,2W, мощностью 1,2 Вт. В некоторых модификациях для уровня в бензобаке применяется лампа типа T3W, 3 Вт.

Ошибки управления блока двигателя (Check Engine) для инжекторных моделей: W1,2W, мощностью 1,2 Вт.

Зная, что установлено на наших Жигулях и где, перейдем к замене. Начнем с передней части автомобиля.

Как заменить лампы габаритного огня на Рено Логан видео и фото

В любом современном автомобиле установлено много разнообразных ламп освещения. Одни из них освещают салон автомобиля, а другие обеспечивают видимость на дороге. К одним из таких важных типов ламп, относится лампа габаритного освещения, благодаря которой ночью или в условиях ограниченной видимости можно легко различить габариты автомобиля.

Замена лампочки переднего габарита на Рено Логан

Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.

Так как каждого такого светового элемента, есть свой срок годности, никто не застрахован от того, что в пути одна из них не выйдет из строя и придётся экстренно производить её замену. В этой статье мы подробно расскажем о том, как поменять лампу габаритного освещения на Рено Логан.

Передняя блок-фара

Блок-фара (авто редакции)

В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.

Процесс замены габаритных ламп подробно

Некоторые владельцы снимают блок-лампу полностью, но это много лишних действий. У меня рука пролазиет спокойно в щель, даже где аккумулятор!

1. Головкой надо снять блок-фару.
2. Потом надо отключить «минусовой» провод от фары.
3. Снять весь передний бампер.
4. Отсоединить трос корректора фар.
5. Чтобы отвести фару в сторону надо открутить три самореза.

Чтобы заменить элемент габаритного освещения не требуется никакого дополнительного оборудования, процесс не займёт больше 5 минут.

1. Для того чтобы заменить лампу, требуется открыть капот и нащупать на блок фаре патрон лампы габарита, который расположен чуть ниже лампы головного освещения.
2. Найти корпус лампы на ощупь не составит труда.

   Достали патрон и пробуем извлечь перегоревшую лампу

3. Далее выворачиваем патрон в левую сторону и достаем из корпуса фары.

   Лампу извлекли, готовимся к установке новой лампы габаритных огней

4. Чтобы заменить лампу, достаточно лишь потянуть за неё.

   Доставать лампочку из корпуса необходимо только в х\б перчатках.

Диодные лампы

Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге

Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук

Установка диодных ламп не заменит Вам требование ездить с включенными дневными ходовыми огнями, или противотуманными фарами.

Обычные и диодные лампы в габаритные огни

Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.

13-ти диодная габаритная лампа

Стало намного ярче

Если вы хотите поменять лампу ближнего света на Рено Логан, то в этой статье всё подробно об этом написано.

Замена лампочки заднего габарита

Вид на задние габаритные огни на Рено Логан 2 (авто редакции)

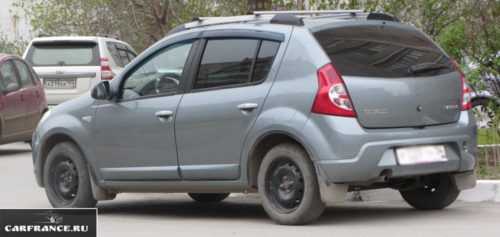

Вид на задние габаритные огни на Рено Сандеро (авто редакции)

При замене лампы сзади авто тоже есть некоторые особенности, которые при проведении работы надо учесть.

1. Тут перед началом работы потребуется отсоединить «минус» от аккумулятора.
2. Отгибаем обивку багажника.
3. Отсоедините жгут проводов от задних габаритов.

   Отсоединяем жгут питания

4. Откручиваем два самореза, для этого понадобится отвертка со звездочкой (две пластиковые гайки, если это Логан 2 фазы).

   Отмечены стрелками два барашка

5. Фару тянем на себя и снимаем её.

   Снятие блока задних габаритных огней

6. Панель с лампочками крепится на 3 защелках, снимаем её и меняем перегоревшую лампу.

   Так выглядит расположение сигналов на плате задней фары Логана.

7. Найти сгоревшую лампу, слегка нажав на нее провернуть и вынуть с гнезда. Вставить новую лампу и провернуть ее до упора.
8. После этого фонарь можно собирать в обратной снятию последовательности.

При проведении этой работы надо быть внимательным, так как придется контактировать с другими элементами системы.

Ламп не рекомендуется касаться пальцами. Работу надо производить в чистых перчатках.

На основании сказанного можно сделать вывод, что замена габаритных ламп в передней и задней фарах производится достаточно просто, главное – соблюдать последовательность действий.

Необходимые инструменты

Замена габаритных ламп на Renault Logan потребует использования следующих инструментов и материалов:

• чистые тканевые или резиновые перчатки;
• 4 штуки галогеновых лампочек с цоколем W5W;
• спирт для протирки колб;
• отвертка с жалом под крест;
• ключи на 8 и 10;
• для демонтажа аккумулятора понадобится головка на 13;
• удлинитель;
• ветошь.

Наличие перчаток позволяет сохранить в чистоте колбы галогеновых приборов. Жирные пятна от рук становятся причинами быстрого образования темных пятен и приводят к выходу лампочки из строя. Свет становится тусклым и неравномерным, быстро теряющим яркость. Срок службы при этом снижается в 5-10 раз от заявленного производителями.

Статистика и мнения экспертов

Около 15 процентов водителей пострадали из–за яркости некоторых новых автомобильных светодиодных фар. После роста количества жалоб Департамент транспорта создал рабочую группу Организации Объединенных Наций, чтобы выяснить, почему все больше водителей считают, что фары стали слишком яркими. Рост популярности светодиодных ламп является одной из потенциальных причин проблемы, которую исследует группа. Светодиодные лампы производят свет с помощью светодиодов и имеют срок службы и электрическую эффективность, которые в несколько раз больше, чем у ламп накаливания и люминесцентных ламп.

Эксперты по освещению заявили, что «не случайно», производители дорогих автомобилей в течение последнего десятилетия устанавливали больше автомобильных фар с эффективными светодиодными лампами вместо традиционных галогенных ламп.

«Светодиодный свет более направленный. Вместо того, чтобы распространять свет, исходящий от галогеновой лампы, светодиодный свет более сфокусирован. Это также традиционно более яркий свет, выглядит как сине-белый, от этого кажется, что он выглядит ярче в темноте.

Светодиодные фонари чаще всего встречаются в дорогих автомобилях, а также в моделях среднего класса.

В правительственных указаниях говорится, что все автомобильные лампы и, в частности, фары, габариты спроектированы и испытаны для того, чтобы они были необходимость быть достаточно яркими, освещать дорогу впереди, в то же время ограничивая шанс оказать пагубное влияние на зрение других участников дорожного движения во время движения.

Для всех автомобильных фар независимо от технологии, существуют требования и указания, которые определяют максимальную и минимальную интенсивность, характер освещения и положение на транспортном средстве. Прежде чем автомобиль выезжает на общественную дорого, или поступает в продажу, – он проходит испытания, сертифицируется и проверяется, чтобы не нарушать закон и не навредить тем самым владельцу.

Представитель RAC по безопасности дорожного движения Пит Уильямс сказал: «Интенсивность и яркость некоторых новых автомобильных фар явно создают трудности для других участников дорожного движения. Технология фар в последние годы значительно продвинулась, но, хотя это может быть лучше для водителей этих конкретных транспортных средств, она представляет риск для безопасности дорожного движения для любого, кто едет навстречу или даже пытается повернуть на перекрестке. Водителей так же отвлекает отражение ярких светодиодных габаритов в своих зеркалах заднего вида. В то время как в правилах указано, что все типы габарит ближнего света должны находиться в пределах максимальной и минимальной яркости. Опыт вождения в ночное время у автомобилистов всех возрастов очень различен, и многие говорят, что ближние лучи современных транспортных средств слишком яркие.»

Выбор осветительных приборов

На рынке автомобильных запчастей и аксессуаров существует множество типов источников света, состоящих из нескольких элементов.

Компания Рено рекомендует использовать в своих автомобилях Логан наружные лампы обычного накаливания. Как правило, мощность передних элементов составляет от 3 до 5 Ватт. Конечно, есть умельцы, которые устанавливают на свои автомобили источники света мощностью более 10, а то и 15 Ватт. Такие лампы, несомненно, плохо сказываются на ресурсе осветительных приборов Рено Логан.

Для любителей ярких световых решений, производители создали специальную лампу, обладающую несколькими светодиодными источниками. Такое решение, действительно, неплохо сказывается на ресурсе главного элемента освещения и не подвергает его риску. Яркости светодиодных ламп вполне хватает для индикации автомобиля в темноте.

Есть один существенный недостаток, который кроется в недолговечности. Производители стараются увеличить срок службы своих деталей и производят впайку специального сопротивления, которое имитирует обычную лампу. С применением таких технологий, срок службы светодиодных элементов значительно увеличился.

Если вы уже определились с выбором и совершили приобретение, перед вами стоит задача замены старых элементов на новые детали.

Установка новых габаритных огней сзади

Инструкция:

1. Отсоединить минусовую клемму.
2. Отключить проводку задних огней.
3. Отделить и вынуть обивку багажника.
4. Открутить саморезы крепления фары.
5. Достать задний фонарь и отщелкнуть панель крепления лампочек.
6. Вытянуть неработающую лампочку (для этого необходимо ее повернуть).
7. Вставить новые габаритные огни – нажать и повернуть до упора.
8. Установить обратно панель и фонарь, закрепить обшивку багажника.

https://www.youtube.com/watch?v=UtDLUUXrIAM

Процесс того, как заменить лампочку габарита на Рено Логан одинаков на новых и старых моделях – конструкция почти не претерпела изменений. Порядок действий для правой и левой лампы один и тот же.

Узнайте больше о новом Логан

• Меняем габаритные огни на Renault Logan
• Как поменять лампочки габаритных огней на Рено Логан за 5 минут
• Как заменить лампочку габаритов рено логан | Авто & Мото | Селдон Новости
• Применяемые Лаппы на автомобиль Рено Логан, 1 и второго поколения.
• Замена ремня грм рено 1.6 16v | Авто & Мото | Селдон Новости
• Какое масло и сколько заливать в Рено Логан | Заправочные объемы
• Всё о меме «Спасибо папаша за этот Реново Воган чёрного цвета двадцатого века» | QPMedia.Ru – Новостной агрегатор
• Замена рычага подвески рено логан

Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы

Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой.Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены.
Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы.

Замена ламп блок-фары — дальнего и ближнего света
Снимите крышку А. Отсоедините разъем лампочки 1

Отсоедините пружинный фиксатор 4 и извлеките лампочку.
Тип лампочки: Н4.

Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.
Тип лампочки: W5W.
Замена ламп указателей поворота
Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.
Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.
Тип лампочки: PY21W.
Чистка фар
Фары оборудованы стеклом из поликарбоната.
Для чистки следует использовать мягкую ткань или вату.

Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.
Закончите чистку, осторожно вытирая мягкой сухой тканью.
Использование моющих средств, содержащих спирт, запрещено.
Замена ламп задних фонарей
Выкрутите винты 1 и извлеките блок задних фонарей.
Снимите пеноматериал 2.
Отсоедините патрон, нажав на фиксатор 3.
4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Замена лампы дополнительного стоп-сигнала
Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.
Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.
Тип лампочки: Р 21W.

Что нужно для замены лампочек в габаритах

Перед тем как поменять вышедшую из строя лампу, надо приготовить все необходимое для работы. Тут не требуется наличие гаража, ремонт не отличается сложностью и в большинстве случаев может быть проведен во дворе, на стоянке или даже на обочине дороги, если лампочка перегорела в пути

Важно обеспечить безопасность при проведении работ, лучше использовать перчатки, чтобы не поранить руки о выступающие элементы и узлы

Перечень нужного инструмента зависит от того, где меняется лампа. Если это делается спереди, может потребоваться демонтаж пластиковой облицовки или снятие мешающих деталей (например, корпуса воздушного фильтра или аккумуляторной батареи). Поэтому стоит заранее осмотреть место работы и определить, что потребуется для освобождения места. Если доступ не ограничен, надо изучить конструкцию задней части плафона, если крышка на защелке – ничего не требуется, а если на винтах, то подбирается отвертка подходящего размера и конфигурации.

Менять лампочки несложно, если разобраться в их расположении и особенностях крепления.

Перед тем как заменить лампочку заднего габарита, стоит осмотреть багажник и разобраться с доступом к фарам. Во-первых, следует освободить пространство. Во-вторых, изучить конструкцию. Обычно требуется снять обшивку или же специальную крышку, закрывающую задний фонарь изнутри. Исходя из особенностей конструкции готовится инструмент, обычно достаточно отвертки или небольшого ключа.

Также стоит иметь под рукой простейший набор инструмента – отвертки разных размеров и форм, ключи, средство для очистки контактов, чтобы обработать им электрическое соединение.

Во многих современных авто доступ к задней части фар осуществляется через лючок в арке колеса.

Стандартная процедура замены

Замена лампы ближнего света, так же как и дальнего, начинается с того, что отключается бортовая сеть от питания. Это предшествует всем ремонтным работам, связанным с электрооборудованием. При этом поворачивается специальный выключатель или отсоединяется отрицательная клемма от аккумулятора, что позволяет избежать случайных коротких замыканий или ошибочных подключений при монтаже.
Определяется место, где будет проведена замена лампы Ларгуса. Там снимаются резиновые заглушки, закрывающие электрические составляющие, и перед автовладельцем открывается по два металлических усика, фиксирующие их в отражателе. Они разводятся так, чтобы отработанные детали смогли выйти из своего посадочного места без повреждений корпуса.
Далее, необходимо провести отсоединение от штекеров с проводкой, которая предварительно была отключена

Здесь стоит обратить внимание на порядок расположения, иначе, во время установки новых деталей можно всё перепутать и их придётся менять снова.
После подключения к новым деталям штекера с проводкой они монтируются на свои места и фиксируются усиками. Нужно постараться не трогать руками колбы, поскольку это может привести к их быстрому выходу из строя.
Если во время освещения свет тусклый, а при включении фар мигают габариты, то здесь обязательно нужно восстановить контакты проводов с кузовом транспортного средства

Особенно это касается габаритной лампы, ведь попавший туда жир начинает испаряться при нагреве и может стать причиной воспламенения.
В конце этой процедуры нужно одеть резиновые заглушки и закрепить все детали на их местах. После этого автомобиль будет готов к эксплуатации и водитель может не переживать о неисправности осветительных приборов Лады Ларгус.

Замена лампы дальнего света lada kalina sedan ваз калина

Замена лампы габаритов на Калине (фото и видео)

Представляем вашему вниманию подробную фото и видеоинструкцию, как поменять лампу габарита на Лада Калина своими руками.

Какие лампы в габаритах Лада Калина?

В габаритах Калины стоят стандартные безцокольные лампы типа А12-5-2 (W5W). При желании, взамен них можно установить светодиодные лампы.

Замена лампы габаритов на Калине — фото

Перед заменой лампы габарита нужно обязательно выключить их, а также желательно отсоединить минусовую клемму аккумулятора.

Замена лампы габаритов производится при открытом капоте.

Чтобы получить доступ к сгоревшей лампе, снимаем защитный кожух фары напротив секции дальнего света.

Вот этот патрон желтого цвета внизу фары нам и нужно снять.

Эта процедура осложнена тем, что патрон габаритов на Калине находится в очень неудобном месте, залезть туда пальцами проблематично. Да и усилие, чтобы снять патрон, часто требуется большое.

Многие советуют для снятия патрона габаритов использовать плоскогубцы или иной инструмент. Мы делать этого не рекомендуем, так как пластиковый патрон легко сломать, а найти новый — сложно.

Чтобы облегчить доступ к патрону габаритов, отсоединяем фишку от лампы дальнего света (коричневая, находится выше патрона габаритов).

Теперь доступ стал лучше.

Просовываем руку и аккуратно вытягиваем патрон габаритов на себя. Часто патрон требует больших усилий. Если он не поддается, можно немного покрутить его влево вправо, а потом аккуратно вытянуть, плавно увеличивая усилие.

После того, как мы вытащили патрон, выдергиваем из него сгоревшую лампу.

Вместо нее вставляем новую лампу габаритов.

Затем вставляем патрон обратно на место, до щелчка.

Не забываем воткнуть на место фишку лампы дальнего света.

После этого желательно включить габариты и проверить, все ли работает.

Если лампа работает, закрываем кожух фары и капот.

Замена лампы габаритов на Калине — видео

Несколько дней назад в блоге Лада Калина я писал свой пост о том, что на моей машине возникла не очень приятная картина с запотеванием левой фары (водительской). В общем, ситуация, как оказалось позже, знакома многим владельцам не только Калины, но и других отечественных автомобилей. Дело в том, что по каким-то причинам во внутренней полости фары образуется конденсат, и лампочка постоянно перегорает. Причем, касается это именно ближнего света, так как с ним приходится ездить постоянно в связи с законодательством.

Когда делал это впервые, конечно пришлось потратить немало времени и нервов, хотя при наличии терпения и спокойствия, а также ровных рук, все делается довольно просто. Ниже постараюсь более подробно описать подробный порядок действий, который необходимо выполнить, для того, чтобы произвести замену лампы.

Инструкция по замене лампы ближнего света фар на Калине

Так, первым делом нужно открыть капот машины. Затем с той стороны, где у нас сгорела лампочка, нужно вытащить (извлечь) резиновую заглушку. Когда резинка снята, можно приступать к дальнейшим действиям. Тут-то нам и понадобится терпение. Необходимо пальцами нащупать защелку, которая фиксирует лампу, и отщелкнуть ее. Там получается два усика с каждой стороны, и их надо вывести из зацепления. Остается сдернуть два проводка питания, которые идут к лампочке и можно после этого ее вынимать. Но делать это нужно аккуратно, чтобы не разбить ее

При установке новой стоит обратить внимание, чтобы ее выступ на корпусе был совмещен с аналогичной по размеру прорезью в фаре. Ставим на место защелку и подсоединяем все провода. Как и обещал, выкладываю несколько фотографий сего ремонта, думаю, что теперь все показано более наглядно

Что касаемо цен на новые лампочки, то здесь все зависит от толщины вашего кошелька, то есть купить можно хоть за 80 рублей штуку, хоть за 300 р. На собственном опыте могу сказать, что тот же МАЯК может отходить несколько сезонов, если в фару не проникает влага

Как и обещал, выкладываю несколько фотографий сего ремонта, думаю, что теперь все показано более наглядно. Что касаемо цен на новые лампочки, то здесь все зависит от толщины вашего кошелька, то есть купить можно хоть за 80 рублей штуку, хоть за 300 р. На собственном опыте могу сказать, что тот же МАЯК может отходить несколько сезонов, если в фару не проникает влага.

Типы светодиодных фар

У всех грузовиков, легковых автомобилей и фар внедорожника есть дальний и ближний свет. Лампа с двойным лучом представляет собой одну лампу, которая выполняет обе функции. С фарами с двумя лучами в корпусе фары имеется только одна лампочка. Например, лучшие светодиодные лампы накаливания h13 можно использовать на автомобилях с двойными лучами.

Одиночный луч

Лампа с одним лучом накаливания имеет одну функцию. Одна лампочка создает один луч, дальний или ближний свет. Если вы хотите заменить как дальний, так и ближний свет на светодиодные, вам понадобятся две лампы для таких фар. Лучшие светодиодные лампы накаливания h11 обычно используются для ближнего света. Из–за различий в проводке, фары с одним и двумя лучами не могут быть заменены.

Как выбрать осветительный элемент

Ассортимент ламп для установки в автомобильные фары очень обширен. Однако, имеется два фактора, существенно ограничивающих возможности выбора:

• конструкция блок-фары, не позволяющая применять любые понравившиеся варианты;
• требования правил, прямо запрещающие установку любых элементов, отличающихся от тех, которые были изначально использованы производителем.

В автомобиле Лада Ларгус функции ближнего и дальнего света выполняет одна двухнитевая галогеновая лампа. Это удобно, так как позволяет сэкономить пространство под капотом и уменьшить габариты блок-фары. Одна вольфрамовая нить выдает пучок света большей яркости, направленный преимущественно по горизонтали (дальний свет), а вторая создает луч с углом раскрытия 30°, из которых 10° направлены выше горизонтали, а остальные 20° — ниже нее.

Возможность уменьшить размер блок-фар оборачивается необходимостью менять лампочку при выходе из строя любой нити, даже если втора работает вполне устойчиво. Кроме этого, всегда приходится менять обе лампы, левую и правую, поскольку для качественной подсветки нужен комплект из двух подобранных по характеристикам светильников.

Цоколь ламп Лада Ларгус

Дальний и ближний свет реализован с помощью одной лампочки с цоколем h4. Помимо этого для разных позиций использованы следующие типы цоколя:

Кроме того, имеется бесцокольная лампочка C3W, освещающая регулятор печки.

Таблица применяемых ламп в Ладе Ларгус

Рассмотрим, какие лампы устанавливаются для световой сигнализации на Ларгус. Передние лампы:

Передние лампы	Тип	Мощность, Вт
Ближний/дальний свет	H4	60/55
Передний поворот	PY21W	21
Габариты	W5W	5
Противотуманные фары	Н11	55
Боковые габариты	WY5W	5

Задние лампы	Тип	Мощность, Вт
Указатели поворота	PY21W	21
Габариты и сигнал торможения	P21/5W	21/5
Противотуманный свет	P21W	21
Задний ход	P21W	21
Дополнительный стоп-сигнал	P21W	21
Лампа освещения номерного знака	W5W	5
Освещение багажника	W5W	5

Освещение салона и служебная подсветка:

Назначение лампы	Тип	Мощность, Вт
Плафон освещения салона	W5W	5
Индивидуальное освещение	W5W	5
Фонарь вещевого ящика	W5W	5
Подсветка прикуривателя	W1.2W	1,2
Подсветка блока вентиляции, кондиционирования и отопления	W1.2W	1,2
Подсветка выключателя аварийной сигнализации	W1.2W	1,2

Лучшие лампы н4 для Ларгуса

Для установки в дальний/ближний свет Лады Ларгус необходимы галогеновые светильники H4, предусмотренные оптикой блок-фар. Наиболее популярные модели:

• Philips X-treme Vision. Яркие лампы, дающие холодный белый свет. Это удобно в хорошую погоду, но в туман или снегопад эффективность освещения резко снижается;
• Philips LongLife EcoVision. Недорогие модели, обладающие увеличенным временем работы;
• Osram Original Line. Всепогодная конструкция с расширенной зоной покрытия;
• Bosch Pure Light. Обладают ярким светом и увеличенным сроком службы.

Читать дальше: Вентилятор радиатора калина 2

По свидетельствам пользователей, оптимальный вариант — Bosch Pure Light, самые дешевые и яркие конструкции. Philips X-treme Vision — слишком дорогие и нередко быстро выходят из строя, кроме того, модели vision 130 слишком часто подделываются недобросовестными производителями из стран Юго-Восточной Азии. Изделия фирмы Osram представляют собой средний вариант по характеристикам и длительности службы, но при покупке надо внимательно следить за напряжением питания — многие модели рассчитаны на 24 В.

Как подобрать лампочки для габаритов

Без нового источника света не нужно начинать работу. Перед тем как менять лампочки стоит выяснить, какой именно вариант установлен на машине. Проще всего изучить инструкцию или же почитать информацию на специализированных автомобильных порталах. Там часто есть рекомендации по выбору с описанием плюсов и минусов продукции разных производителей.

Обычно используется несколько основных разновидностей. Если данных нет, а доступ к внутренней части хороший, можно снять вышедший из строя элемент и использовать его как образец при покупке. Лучше всего приобретать лампочки с запасом, чтобы в машине всегда лежало по одной разновидности на всякий случай.

Вместо стандартных галогенных ламп все чаще ставят светодиодные. Они потребляют намного меньше света, не уступают по яркости и имеют большой ресурс работы. В габаритах такой вариант работает отлично, главное – выбрать элемент правильного размера, который встанет на штатное место без доработок и переделок.

Разновидностей ламп для габаритов немало, важно подобрать подходящий вариант.

Как поменять лампочку в фаре без извлечения оптики?

Получить доступ к фаре для замены габарита Камри 40 можно двумя способами: со стороны колесной арки и со стороны бампера.

Как поменять лампочку в фаре без извлечения оптики?

В первом случае эту задачу реализовать гораздо проще:

• поворачиваем руль в сторону, противоположную расположению фары (если меняем лампочки в левой передней фаре, то поворачиваем колесо направо, и наоборот);

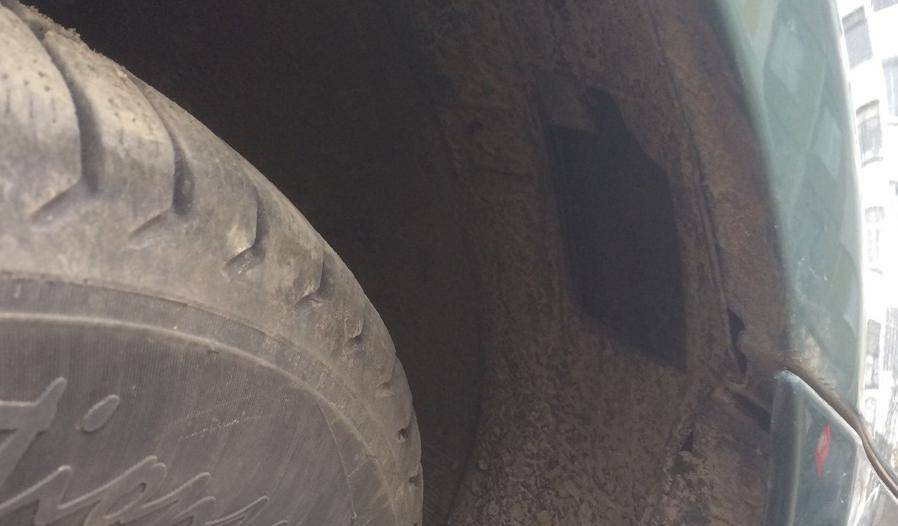

• снимаем фиксаторы защиты колесной арки и отводим ее в сторону рукой;
• беремся за основание лампы и поворачиваем на 15 градусов против часовой стрелки, вытаскивая из патрона;
• нажимаем пальцем на фиксатор разъема патрона лампы и извлекаем ее полностью из фары вместе с патроном.

Как поменять лампочку в фаре без извлечения оптики? Если лампа перегорела, ее необходимо поменять на новую. Для замены лампочки габарита Тойота Камри v40 потребуются модель 2825 (W5W). Если есть необходимость заменить лампочку дальнего света фары, следует заранее приобрести модель HB3 (9005). Для ближнего света требуется лампочка H11, а для поворотника – 7440A.

Определить, где именно находится лампочка габарита фары Тойота Камри 40, несложно: она располагается немного выше лампы поворотника. Узнать габаритную лампочку можно по черному цвету патрона. Извлечь ее получится тем же способом, что описан выше: взять за основание и повернуть на 1/4 оборота против часовой стрелки, разъединив патрон и блок питания. Устанавливается новая лампочка по тому же принципу – нужно вставить ее в патрон и вернуть на прежнее место в корпусе фары, повернув основание на 15 градусов по часовой стрелке. Таким же образом можно заменить лампы дальнего и ближнего света, а также лампочку указателя поворота.
