Установка автокорректора фар

Автоматический корректор фар

Автокорректор фар или система автоматической коррекции фар — система включающая в себя ЭБУ, датчики положения кузова, электропривод, а также тяги, при помощи которых происходит автоматическая коррекция границы ближнего света фар. Автокорректор фар обязательно устанавливается на авто, которые еще на конвейере оснащаются ксеноновыми лампочками, помимо этого корректор может использоваться вместе с обычными «галогенками». Автоматический корректор фар для ксенонового света считается более совершенным, поскольку производит регулировку пучка света в «правильном» положении, при любых обстоятельствах. К примеру, если увеличивается нагрузка на ходовую часть (когда сзади садятся пассажиры или перевозится тяжелый груз), во время разгона или торможения (не секрет, что при резком разгоне/торможении происходит «клевок», при этом и фары без автокорректора следуют за кузовом), а также при езде по неровной дороге. В случае с «галогенками», в принципе ничего страшного не произойдет, если фары будут светить чуть-чуть «в небо» или наоборот «в асфальт», хотя это тоже крайне нежелательно. Однако если подобное произойдет с ксеноном — последствия могут быть очень серьезными, именно потому, что интенсивность ксенона в несколько раз превышает свет, излучаемый галогеновыми фарами. При желании автокорректор фар можно установить практически на любой автомобиль.

Для чего нужен

Наверное, каждый водитель попадал в ситуацию, когда встречный автомобиль ослепляет и невозможно ничего рассмотреть. Зрение восстанавливается только спустя некоторое время. Чтобы такого не происходило, на автомобили ставят корректировщики фар. Устройство поддерживает положение оптической оси во время изменений положения кузова ТС. Сформированный оптикой свет следует настраивать, когда машина еще не загружена. После загрузки световой поток меняет направление, смещаясь относительно оптической оси. Для исправления положения и нужна система корректировки.

Если багажник машины сильно загружен, передняя часть кузова обязательно немного приподнимается. Свет от фар уходит вверх и может ослепить водителя встречного автомобиля. Автокорректор регулирует наклон света — луч остается на прежнем уровне, когда багажник машины перегружен или по какой-то причине приподнялась ее передняя часть.

Где находится

Управление осуществляется с приборной панели — при помощи переключателя. Как правило, он ставится с левой стороны от рулевой колонки. Сам механизм находится под отражателем. После нажатия на кнопку шток перемещается фару, которая крепится на шарнирах. Конструкция снабжена тремя разъемами:

• для датчиков;
• для запитки;
• для электронного регулирования угла отражателя.

Что такое корректор фар

Виды, устройство и принцип работы системы зажигания Для безопасного передвижения в ночное время бывает недостаточно правильной настройка фар. Ведь стоит только измениться высоте какой-либо подвески автомобиля (из-за пассажиров или перевозимого в багажнике груза), как траектория светового луча изменится. Встречные водители будут ослепляться или уменьшится уровень освещения дорожного полотна. Чтобы не регулировать вручную угол наклона фар каждый раз, когда изменилась загруженность автомобиля, был изобретена специальная автоматическая система.

Устройство, предназначенное для поддержки заданного положения оси фары в одной плоскости по вертикали относительно угла, образованного между осями подвесок и пола (а не дорожного покрытия) называется корректором фар. Регуляция происходит на основании данных датчиков уровня пола, расположенных на подвесках и днище кузова.

Различают следующие виды корректоров фар:

• Квазистатические;
• Динамичекие.

Давайте рассмотрим каждый из них подробнее.

Квазистатические корректоры фар

У квазистатических корректоров более простой принцип действия. Автоматика реагирует на изменение наклона кузова из-за воздействия нагрузки или на значительных скоростях вследствие воздействия сил сопротивления воздуху. Подобные изменения происходят нечасто, поэтому от данной системы не требуется высокая скорость реагирования.

Устройство квазистатического корректора фар:

• Два датчика положения кузова, соединенные с осями авто при помощи специальных рычагов;
• Исполнительные механизмы;
• Электронный блок управления;
• Дублирующий ручной регулятор света на приборной панели

На основании данных о положении кузова и скорости движения, полученных соответственно от датчиков уровня пола и датчиков АБС (антиблокировочной системы тормозов), устанавливается требуемый наклон и происходит коррекция фар. Регулировка осуществляется исполнительным механизмом на основании команд электронного блока управления.

Динамические корректоры фар

После того, как все большее распространение стали получать ксеноновые фары, имеющие большую энергию светового луча и поэтому более опасные для встречных водителей, стали внедряться более современные и дорогостоящие динамические системы. От квазистатических они отличаются скоростью реагирования на изменение наклона кузова. При помощи этих систем световой поток корректирует свое направление и удерживается на одном уровне за доли секунды

Это очень важно при движении по неровной дороге, торможении, разгоне и т.п

Световой поток всегда направлен на дорожное полотно и обеспечивает идеальный обзор для безопасного движения. Водитель даже не замечает коррекции, система мгновенно реагирует на любое раскачивание кузова и выправляет положение фар.

Как правило, автоматический корректор фар – это штатная система, но его можно установить и самостоятельно. На рынке представлен широкий выбор от различных производителей. На машинах с активной подвеской нет необходимости устанавливать автокорректор фар. Автокорректирующую систему светотеневой границы возможно установить на любой тип и марку автомобиля. Автоматическая система дублируется обычным электромеханическим корректором, и отрегулировать необходимый угол можно прямо из салона при помощи панели управления.

Для того, чтобы автоматические корректоры фар были более надежны и увеличился срок их службы, ведутся разработки бесконтактных датчиков изменения положения кузова, которые будут устанавливаться взамен распространенных на сегодняшний день потенциометров. Смену потенциометров требуют все более увеличивающиеся требования при движении в экстремальных условиях – погодных или дорожных.

Корректор фар на практике

Конструкция и принцип действия корректора фар

Стоит отметить, что принцип работы различных видов корректоров фар примерно одинаков. Вместе с тем, различают автоматическую и ручную настройку. В последнем варианте расположение фар регулируется посредством специального регулятора, установленного внутри салона авто, и с помощью его вращения водитель самостоятельно меняет угон наклона оптики. В первом же случае электроника автоматически сама все настраивает, в зависимости от посадки машины.

Ручной корректор фар

Такой корректор фар устанавливается на многие бюджетные автомобили, поэтому знаком большому числу автолюбителей. Как следует из названия, в действие корректор приводится непосредственно водителем. Для этого, как правило, требуется всего лишь повернуть колесико, или как его еще называют – поворотный переключатель. Чаще всего используется электромеханический привод корректора фар, поэтому рассмотрим именно его.

Регулирующее колесико имеет обычно цифровую разметку или графическую, которая обозначает положение фар. Корректировка производится водителем по мере необходимости, в зависимости от загруженности автомобиля и изменения его наклона в продольном направлении относительно центра тяжести.

Проще говоря, если на заднее сиденье сели три человека, а в багажник пришлось положить четыре мешка картошки для тещи, то очевидно, что зад машины опустится, а передок поднимется, из-за чего фары станут светить слишком высоко и будут слепить водителей встречного транспорта.

Чтобы этого не происходило, необходимо повернуть колесико таким образом, чтобы пучок света опустился вниз.

Поворот регулятора дает соответствующую команду мотор-редуктору, который и нужен для того чтобы повернуть фару на определенный угол. По сути, мотор-редуктор – это не что иное, как червячный редуктор, который необходим для преобразования вращательного движения электродвигателя (находящегося внутри мотор-редуктора) в поступательное движение штока, который непосредственно воздействует на фару, изменяя угол ее наклона.

Конструктивно фара на шарнирах закреплена в верхней части, а шток шаровым наконечником (упирающимся в сферическую защелку) удерживает нижний край фары. И именно движение вперед-назад нижней части фары, при неизменной верхней точке крепления дает необходимое изменение угла наклона.

Ручной корректор фар очень простое, весьма надежное и главное – полезное устройство, но имеющее один очень существенный недостаток: большинство водителей забывают им пользоваться и слепят своих коллег, не смотря на то, что имеют возможность этого не делать.

Автоматическая система корректировки фар

Автоматический корректор фар более совершенная технология, поскольку не требует от водителя никаких действий. Регулировка светотеневой границы происходит автоматически на основании показаний датчиков.

Автокорректор фар может устанавливаться на автомобили, оснащенные либо галогеновыми, либо ксеноновыми фарами. Для ксенона это даже обязательно, поскольку данный тип фар излучает свет очень высокой интенсивности, и в случае отсутствия автокорректора может представлять серьезную угрозу для безопасности движения.

Что касается конструкции автокорректора фар, то здесь можно выделить такие элементы:

• блок управления;
• датчики, которые измеряют клиренс автомобиля в различных точках;
• устройство, выполняющее настройку фар (исполнительный механизм).

Как правило, в системе используется два или три датчика, измеряющих величину дорожного просвета. Спереди может быть установлен либо один датчик, либо пара. И один датчик находится сзади.

В ранних системах использовались потенциометрические датчики, но они отличались недостаточной надежностью, поэтому сейчас их заменили бесконтактные датчики угла поворота.

Принцип действия этих датчиков основан на эффекте Холла. Механизм работы датчика довольно прост.

Конструктивно датчик состоит из ротора (подвижная деталь), со встроенным в него постоянными магнитами и статора (неподвижная деталь),  который, по сути, и есть датчик Холла.

Датчик крепится к днищу, а с помощью тяги соединяется с подвеской. Изменение хода подвески через тягу передается к ротору, который при этом поворачивается, что вызывает изменение магнитного потока, которое улавливается датчиком Холла.

Величина изменения магнитного потока в дальнейшем пересчитывается блоком управления в необходимый угол поворота фар, и соответствующий сигнал подается на исполнительный механизм. В своей работе блок управления учитывает не только угол наклона автомобиля, но и скорость, а так же характер движения автомобиля.

Из чего состоит и как работает система автоматической коррекции фар?

В системе автокорректора может быть установлено от одного до трех датчиков дорожного просвета, ставятся они спереди и сзади кузова. Кроме того, в системе используется бесконтактный датчик угла поворота, принцип работы которого заключается на эффекте Холла. Датчики крепятся к кузову и соединяются с подвеской при помощи специальных тяг. Сам датчик представляет собой подвижный ротор с постоянными магнитами и неподвижного статора в виде датчика Холла.

Положение кузова по отношению к подвеске распознается благодаря датчикам и тяге, которая меняет свое положение, поворачивая ротор, который в свою очередь меняет магнитный поток. Этот поток учитывается датчиком Холла, после чего происходит коррекция фар с учетом заданных алгоритмов. В более дешевых системах автоматической коррекции фар используется всего один датчик — ультразвуковой. Единственный датчик крепится в задней части кузова по принципу описанному выше.Сигнал, который поступает от датчиков принимает ЭБУ (электронный блок управления) автокорректора фар. Блок управления руководствуется определенными алгоритмами, которые предполагают учтение информации о текущей скорости автомобиля, а также состоянии датчиков. После этого ЭБУ подает команду относительно угла, на который необходимо поднять или опустить фары.Такая простая и в то же время полезная система позволяет всегда держать фары в правильном положении, исключая возможность ослепления других участников движения. Более совершенным и продвинутым в плане безопасности движения и автоматической коррекции фар является система адаптивного освещения, которая позволяет корректировать пучок света не только в вертикальном, но и в горизонтальном направлении, но это, как говорится, уже совсем другая история…

У меня все, надеюсь, вам все понятно? Спасибо за внимание, и до новых встреч на Фара Инфо

Нештатные устройства

p, blockquote 23,0,0,0,0 —>

Для установки нештатных корректоров фар необходимо приобрести набор дополнительного оборудования. Сейчас на рынке много предложений различных производителей в разных ценовых категориях

Важно, чтобы набор был совместим с оптической системой конкретного автомобиля. Подключение таких систем требует навыков электромонтажных работ, наличие специальных инструментов

p, blockquote 24,0,0,0,0 —>

Один из вариантов набора дополнительного оборудования представлен на рисунке.

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Очень важно после проведения монтажных работ правильно произвести регулировку корректора фар и настроить световой поток. Для этого необходимо собрать и расчертить оптическую схему

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,1,0 —>

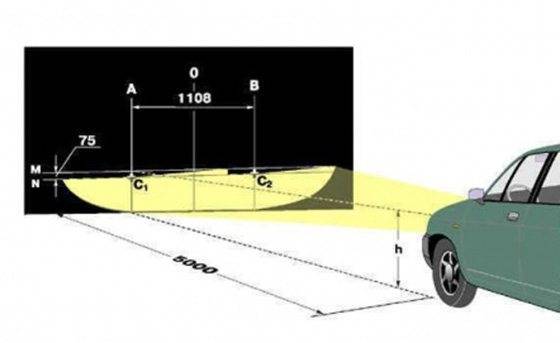

Необходимо расчертить на вертикальном щите (заборе, стене) линии горизонта фар, обозначить точки максимального отклонения луча, затем произвести регулировку светового потока при нейтральном сигнале корректора фар, для каждой из фар. При этом другую фару лучше обесточить. Если вы устанавливаете свет фар без помощника, на водительское сидение необходимо положит балласт, соответствующий массе водителя. Работоспособность установленного корректора проверяется изменением нагрузки на соответствующие области кузова (багажник, сидения).

p, blockquote 29,0,0,0,0 —> adsp-pro-2 —>

Неисправности и почему он ломается

1. Потеря герметичности в трубках, местах их крепления к цилиндрам, протечки в манжетах главного или рабочего цилиндров;
2. Заклинивание рабочих поршней

Основная проблема в системе гидравлической регулировки положения отражателя – разгерметизация. Так как в ней в качестве рабочей среды используется жидкость, то ее протечки приводят к тому, что давление не передается от главного цилиндра в салоне авто к рабочим на фарах. Сколько не крутит регулятор, положение светового пучка не изменится.

Второй причиной – закисание поршней цилиндров гидрокорректора в определенных положениях. Например, если поршень «завис» в максимально вытянутом положении, то свет будет светить вверх, в утопленном – вниз. При вращении рукоятки регулятора будет ощущаться большое напряжение и при ее отпускании он вернется в исходное положении, не будет фиксироваться так, как необходимо.

Это происходит, потому что давление меняется при вращении регулятора, а поршни не могут двигаться. При отпускании рукояти, система пытается вернуться в начальное состояние, выровнять давление, рукоятка возвращается в то положении, с которого вы начинали ее крутить.

Перечисленные виды поломок склонны только для гидравлического привода корректора. Пусть производитель заявляет, что он неремонтопригодный, но это не так. Существуют примеры самостоятельного ремонта гидрокорректора, о которых поговорим в следующих статьях. Чтобы не заморачиваться его восстановлением или заменой на новый, рекомендуется устанавливать альтернативные виды корректоров фар.

Видео про устройство и основные поломки гидрокорректора фар ВАЗ:

Принцип работы

Назначение механизма — регулировка степени границы освещения при ближнем свете. При включенном дальнем режиме эту опцию использовать не обязательно, ведь прибор не способен точно обозначить линию света и тени. Фары должны создавать качественное освещение дороги, при этом не ослепляя водителей на «встречке».

Линия тени находится в зависимости от того, как расположен светоотражатель. Наклон необходимо регулировать, ведь он зависит от того, насколько загружен автомобиль и на какие его участки приходится наибольшее давление груза. Фары незагруженной машины излучают световой поток, который освещает участок дороги перед автомобилем. Если в результате загрузки угол наклона корректируется, меняется и направление светового потока. Использование корректировщика позволяет сохранить направление световых лучей после изменения угла наклона кузова автомобиля.

Все корректоры работают примерно по одному принципу. Различаются они только по типу настройки, которая может быть ручной или автоматической. Прибор первого типа оснащают регулятором, который находится в салоне машины. Водитель вращает его вручную, таким образом регулируя степень наклона отражателя. Во втором случае подстройка системы под угол наклона авто происходит автоматически.

Принудительная корректировка

При таком подходе управление световым потоком осуществляется вручную, для чего используется специальный переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.

По типу используемого привода в таком устройстве существуют:

• электромеханический корректор фар;
• механический корректор фар;
• гидравлический;
• пневматический и др.

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

1. переключатель положения;
2. электрический моторедуктор, расположенный на каждой фаре;
3. соединительные провода.

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика. В ее состав входят:

• блок управления устройством;
• датчики дорожного просвета;
• исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Это интересно: Возможные причины, по которым плохо включается передача автомобиля

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.

Виды корректоров фар

Принцип работы и устройство корректоров фар существенно не различается в зависимости от типа устройства. Три главных элемента в его конструкции – это:

• датчик просвета пути;
• механизм управления;
• мотор с редуктором.

Единственное отличие – в способе настройки. О видах регуляторов и пойдёт речь дальше.

Ручной

Корректоры фар этого типа, как становится понятно из названия, активируются вручную. В устройстве используется один из видов приводов:

• механика;
• гидравлика;
• пневматика;
• электромеханика.

Стандартный вид ручного корректора.

Включение происходит благодаря повороту маленького тумблера-колёсика. Он имеет специальную шкалу с разметкой положения фар – либо числовую, либо графическую. Оценив изменение центра тяжести своего авто после загрузки багажника, водитель выбирает и выставляет с помощью колёсика скорректированное положение огней.

После этого в дело включается мотор. Редуктор после получения команды от колёсика приводит в движение специальный шток, который ходит взад-вперёд под фарой. Касаясь её, он задаёт фаре требуемый угол наклона. Вот так всё просто. Собственно, эта простота использования – один из главных плюсов ручных корректоров, наравне со стоимостью. Их себе могут позволить водители недорогих или старых машин.

Автоматический

Этот же вариант вовсе не требует никакого вмешательства человека. Регулировка положения фар осуществляется автоматически. Если датчики фиксируют отклонения от нормальных показателей, система сама корректирует направление света. Автоматические корректоры лучше всего подходят для фар на галогене или ксеноне. Последним регулятор так и вовсе необходим.

Так выглядит автоматический корректор.

Основные детали этого автоматизированного механизма – ротор и статор. На дне кузова закреплены несколько бесконтактных датчиков, которые, в свою очередь, соединены с подвеской. Информация о хождении подвески доставляется на ротор. За счет его поворота меняется магнитное поле. На это реагирует система управления, которая преобразует показатель изменения магнитного поля в требуемый угол поворота фар. В итоге, механизм корректора устанавливает этот угол.

Контроль неисправности

В процессе эксплуатации автомобилей, оснащенных автоматизированными корректорами фар, система управления положением находится задействованной при включении ближнего света. При этом датчики положения кузова работают постоянно. Если они потенциометрического типа, то происходит износ контактной зоны движка и резистивного напыления. Их ресурс составляет 10 – 15 лет эксплуатации. Электромеханические приводы также имеют ограниченный ресурс.

В большинстве автомобилей о неисправности системы коррекции светового потока фар можно судить по отсутствию характерного «жужжания» привода одной из фар при включении зажигания либо ближнего света. Наиболее полную информацию дает компьютерная диагностика. Ее необходимо производить, если есть подозрение на некорректность светового потока.

В качестве мер контроля работоспособности можно использовать отсоединение одного из рычагов датчиков положения. Для этого необходимо:

• механически отсоединить крепление рычага датчика положения;
• включить зажигание и ближний свет в темное время суток, установив автомобиль напротив стены.
• изменять положение рычага, соответственно движка датчика;
• следить за изменением светового потока фар.

Если коррекция фар отсутствует, следует проверить работоспособность датчиков и исполнительных механизмов. В некоторых случаях они идентичны для левой и правой сторон. Чтобы убедиться в их работоспособности, датчики и приводы можно поменять местами. Наиболее частая причина отказа – неисправность электропроводки. В таком случае для ремонта необходима полная схема электрооборудования автомобиля.

Видео — ремонт и проверка корректора фар VW Golf 5:

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

• механический. Конструкцию лишь с натяжкой можно назвать корректором фар, так как устройство представляет собой регулировочный винт, вмонтированный в корпус фары. Вкручивание либо выкручивание последнего приводит к изменению вертикального угла наклона отражателя;
• гидромеханический;
• электромеханический;
• пневматический. Ввиду своей сложности пневматический корректор фар получил небольшое распространение. Система может иметь ручную либо автоматическую регулировку. В первом случае пневматическими исполнительными механизмами управляет водитель посредство n-позиционного переключателя на приборной панели (чаще всего используется в паре с галогенным освещением). В работе автоматизированной системы принимают участие датчики положения кузова, блок управления, исполнительные механизмы (используется в паре с ксеноновыми лампами). Положение рефлектора регулируется изменением давление воздуха в соответствующих магистралях.

Гидрокорректор

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на ВАЗ 2107, 2109, 2110, 2114, «Нива», «Гранта».

• 6 – ручка регулировки светового пучка;
• 1 – главный регулировочный механизм;
• 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток. Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Характерные неисправности и способы их устранения

Если устройство не работает, причины могут быть следующие:

1. Выход из строя датчика. Такая неисправность может сопровождаться появлением соответствующего значка неисправности на приборной панели. Как правило, обусловлена эта проблема поломкой кронштейна устройства, в результате чего контроллер может передавать некорректную информацию на управляющий модуль.
2. Плохой контакт устройства с системой. Такая неисправность, как правило, связана с закисанием контактов, в результате чего проводимость тока заметно снижается. Соответственно, это приводит к неработоспособности узла.
3. Выход из строя механизма настройки. Такая проблема наиболее актуальна для автомобилей отечественного производства (автор видео — Константин Наполов).

Ставим электрокорректор фар на «десятки»

На некоторых ВАЗовских моделях семейства 2110-2110 гидрокорректоры фар изначально устанавливаются заводом-изготовителем. Тем не менее, у автолюбителей эти устройства вызывают немалые нарекания часто они выходят из строя по причине своей не совсем удачной конструкции. Давайте посмотрим, как можно установить электрокорректор, сделать регулировку фар более надежной и таким образом избавиться от лишней головной боли. Зачем вообще нужен корректор фар? Он меняет угол наклона пучка света. Всего эти устройства бывают трех видов: электромеханические, гидравлические и автоматические.

Мы остановимся на электрическом корректоре. Почему именно на нем? Это устройство из всех перечисленных наиболее надежно. Автолюбители, установив электрокорректор фар, его, как правило, затем не ремонтируют он практически не выходит из строя! Первым делом нам нужно удалить штатный гидрокорректор. Затем берем провода от нового устройства и прокладываем их в тех местах, где проходили трубки от гидрокорректора. Остается только подключить устройство и наслаждаться полученным результатом. Если вы поняли, как это делается, тогда дальше не читайте. Если нет тогда давайте рассмотрим процесс установки более детально.

Итак, порядок работ при установке электрокорректора: вначале отключаем от аккумуляторной батареи минусовую клемму. Затем из фары нам нужно убрать рабочий цилиндр гидрокорректора. Делается это просто его нужно провернуть против часовой стрелки. Потом меняем уплотнительное кольцо и приступаем к крепежу механизма электрокорректора. Нам нужно внутри вынуть рукоятку главного цилиндра стандартного корректора.

Находим в монтажном блоке колодку Ш2 и гнездо 20, к нему присоединяем плюсовой провод устанавливаемого устройства. Провод минус можно закрепить под приборной доской к одной из кузовных шпилек, например. Проводку нужно проложить вдоль стандартного жгута проводов. Затем к исполнительным механизмам подключаем разъемы электрокорректора, снова набрасываем на аккумулятор минусовую клемму и проверяем, как работает устройство.

Цена за электрокорректор не очень высока, и позволить себе установить подобных механизм может практически каждый автовладелец. Но есть альтернатива на свое авто вы можете поставить электрокорректор от ГАЗа. Корректор фар от этого авто, например, идеально подходит для ВАЗ 2110, и вам не придется делать лишних доработок. Но у него есть и свой минус устройство будет работать не на всех позициях (а их 16), но эту проблему при желании можно устранить.

Нужно будет укоротить длину штока корректора, чтобы шток максимально смог выдвигаться вперед. В отмеченном месте его вырезаем, напильником стачиваем, оставляя диаметр 9 мм. Затем, используя суперклей, укороченный шток приклеиваем на его штатное место.

Есть и еще один способ, с помощью которого можно ГАЗовский корректор доработать под десятку. Нам нужно приобрести безкорпусные резисторы, и впаять их непосредственно на переключатель. Таким образом, нам удастся избежать лишней мороки и возни с проводами. Берем спирт, и поверхность платы очищаем от канифоли, затем покрываем сверху плату лаком для ногтей. Будет лучше, если вы согнете ножки резисторов тогда во время тряски пайка не повредится.

Как видим, в установке электрокорректора нет ничего сложного. Ставить это устройство или нет, решать, конечно же, вам.

В этом ролике наглядно показано, как работает электрокорректор фар от ГАЗ 3110, установленный на десятку (с ксеноном).
