Замена лампы ближнего света на уаз патриот: какая нужна

Выбор детали

Замена лобового стекла для владельцев УАЗ сопряжена не только с трудностями при снятия и установке, но и с подбором подходящей модели. На рынке запчастей имеется выбор более чем от 12 производителей. Их цена составляет от 2000 до 10 000 рублей. Она зависит от качества детали и особенностей её конструкции.

Дешевые ветровые стекла UAZ Patriot в процессе эксплуатации желтеют, становятся мягкими и хрупкими. Они подвержены скорому износу от щеток стеклоочистителей. В ряде моделей наблюдается эффект линзы. Свет, проходящий через изделие, искажается.

Выбор этого элемента осложняется тем, что завод-изготовитель не занимается выпуском данной продукции. Владельцам Патриотов приходится выбирать изделия китайского, европейского или российского производства.

Поэтому при выборе детали следует произвести её проверку. Основными критериями являются:

  • сколы, их наличие недопустимо;
  • царапины, должны отсутствовать;
  • микротрещины;
  • маркировка, её отсутствие говорит о «кустарном» типе производства;
  • геометрия;
  • искажения.

Осмотр стекла перед покупкой производится в освещенном месте. Смотреть на изделие следует под небольшим углом к его поверхности.

Среди производителей лобовых стекол для Patriot отмечают следующие:

Замена ламп УАЗ Патриот 3163

Примечание

Для правильной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 4.

Предупреждение

Перед заменой ламп в приборах освещения автомобиля отсоедините провод от клеммы “минус” аккумуляторной батареи.

Для замены лампы дальнего света фар выполните следующие операции.

Примечание

Операции по замене ламп в блок-фаре для наглядности показаны на снятой фаре.

1. Подденьте металлические фиксаторы крышки ламп блок-фары…

2. …снимите крышку…

3. …отсоедините колодку с проводом от вывода лампы…

4. …выведите из зацепления с крючками пружинный фиксатор лампы…

5. …и выньте лампу.

Предупреждение

Галогенные лампы при работе нагреваются до высокой температуры. Не касайтесь колбы лампы руками: на ней останутся жировые следы, вследствие чего лампа быстро перегорит. Если вы нечаянно коснулись колбы, протрите ее чистой тряпкой, смоченной спиртом.

6. Установите лампу в порядке, обратном снятию.

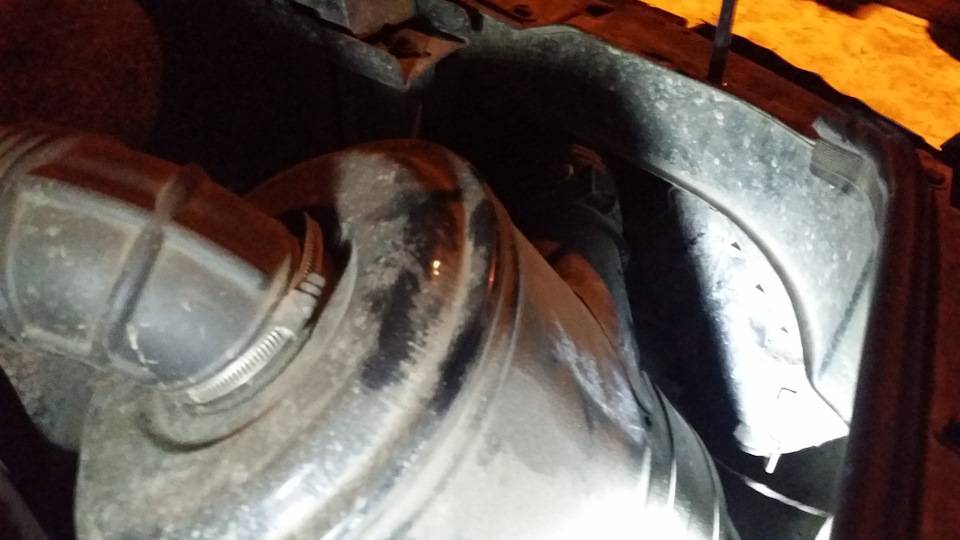

Для замены лампы ближнего света фар выполните следующие операции.

1. Снимите крышку ламп блок-фары (см. выше)…

2. …отсоедините колодки с проводами от выводов лампы…

Примечание

Запомните порядок подключения проводов к выводам лампы.

3. …выведите из зацепления с крючками пружинный фиксатор лампы…

4. …и извлеките лампу.

5. Установите лампу в порядке, обратном снятию.

Для замены лампы габаритного света выполните следующие операции.

1. Снимите крышку ламп блок-фары (см. выше).

2. Пассатижами или пинцетом извлеките патрон вместе с лампой и выньте лампу из патрона.

3. Установите лампу в порядке, обратном снятию.

Для замены лампы переднего указателя поворота выполните следующие операции.

1. Поверните против часовой стрелки патрон лампы переднего указателя поворота и извлеките его из блок-фары.

2. Повернув лампу в патроне против часовой стрелки, выньте ее из патрона.

3. Установите лампу в порядке, обратном снятию.

Для замены лампы в боковом указателе поворота выполните следующие операции.

1. Снимите боковой указатель поворота с автомобиля (см. “Замена бокового указателя поворота”)…

2. …извлеките патрон вместе с лампой…

3. …и выньте лампу из патрона.

4. Установите лампу в порядке, обратном снятию.

Для замены лампы в противотуманной фаре выполните следующие операции.

1. Снимите противотуманную фару (см. “Замена противотуманных фар”).

2. Выверните два винта крепления задней крышки противотуманной фары…

3. …и снимите крышку.

4. Разъедините клемму с проводом лампы фары…

5. …выведите из зацепления с крючками пружинный фиксатор лампы…

6. …и выньте лампу.

7. Установите лампу в порядке, обратном снятию.

Для замены любой лампы в заднем фонаре выполните следующие операции.

Примечание

Лампы габаритного и противотуманного света объединены в одну лампу (двухнитевую).

1. Подденьте фиксаторы двух пластмассовых держателей, извлеките держатели…

2. …снимите специальный лючок облицовки боковины…

3. …проверните против часовой стрелки патрон лампы заднего указателя поворота и выньте его из фонаря.

4. Повернув против часовой стрелки лампу в патроне, извлеките ее.

5. Установите лампу в порядке, обратном снятию.

6. Остальные лампы фонаря на заднем крыле заменяйте аналогично.

Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.

1. Снимите дополнительный стоп-сигнал (см. “Замена дополнительного стоп-сигнала”).

2. Выверните два винта, скрепляющие обе половинки корпуса стоп-сигнала…

3. …разъедините корпус…

4. …проверните против часовой стрелки заменяемую лампу в патроне и извлеките ее.

5. Установите новую лампу в порядке, обратном снятию.

Заменять лампу в фонаре освещения номерного знака надо в следующем порядке.

1. Снимите соответствующий фонарь освещения номерного знака (см. “Замена фонарей освещения номерного знака”).

2. Подденьте тонкой отверткой фиксатор рассеивателя лампы…

3. …снимите рассеиватель…

4. …и извлеките лампу из корпуса фонаря.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в плафонах освещения салона выполните следующее.

1. Аккуратно отожмите тонкой отверткой край пластмассового корпуса, чтобы защелка рассеивателя вышла из отверстия в корпусе, и снимите рассеиватель.

2. Аккуратно отожмите контакты и выньте из них лампу. Вставьте новую лампу и защелкните рассеиватель в корпусе.

Видео про “Замена ламп” для УАЗ 3163

УАЗ Патриот (UAZ Patriot) 2016 года замена ламп в Противотуманных фарах(ПТФ)

Замена лампы и регулировка света фар Патриота.

Замена лампы ближнего света на УАЗ ПАТРИОТ

Замена лобового стекла на УАЗЕ Патриот

Работы по замене ветрового стекла в автосервисе на УАЗ Патриоте не из дешёвых, поэтому как вариант можно поменять его самостоятельно в домашних условиях. Для этого достаточно иметь стандартный набор инструментов и представление о том как это сделать.

После того как изучили необходимый материал и подготовили все необходимое можно переходить замене:

  1. Первым делом демонтируются щетки стеклоочистителя и облицовка передних стоек,
  2. У приборной панели снимаются накладки,
  3. В случае сильного повреждения удаляются сколы, извлекается резиновый уплотнитель и при помощи напарника извлекается стекло, для этого изнутри на верхнюю чуть стекла нужно потихоньку надавливать, а с наружной его нужно придерживать,
  4. От мастики очищается место где находится уплотнитель. Если старый уплотнитель находится в хорошем состоянии его можно использовать по новой. Основной принцип установки заключается в укладке мастики в пазы расположенные в уплотнителе, после чего установка в него изделия ,
  5. Под фланец паза укладывается монтажный шнур или крепкая верёвка диаметром не меньше 4 миллиметров,
  6. С нижней стороны центральной части уплотнителя начинается укладка. Для этого делается оборот по всей окружности проема, затем возвращается на свое место и в на хлёст примерно 20 сантиметров сводятся концы шнура,
  7. На оконной части имеется флац на который наносится слой мастики. С наружи начинается установка стекла, путем прикладывания его на свое посадочное место, заводя за проем часть уплотнителя, и через образовавшийся проем в салон проводятся концы шнура,
  8. Из паза медленно вытягивается шнур, после чего в местах где выводился шнур придавливаем стекло к оконному проему. После всех проделанных манипуляций, для плотного прилегание, можно ладошкой немного постучать.

На этом работы по замене лобового стекла на УАЗЕ Патриот можно считать завершёнными.

Видео: Замена лобового стекла УАЗ 3162

В последние время большой популярность стали пользоваться лобовые стекла с подогревом, их основным плюсом является то, что в зимний период стекла быстро размораживаются, происходит это благодаря расположенных в нем токопроводящих нитей. К недостатком такого изделия можно отнести сложный монтаж, и высокая цена.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Лампы применяемые на УАЗ Патриот

Первый УАЗ Патриот был выпущен в 2005 году, он пришел на смену ранее производимого УАЗ Сибирь, который выпускался с 2000 года. Патриот и был построен на базе УАЗ-3162, но с различными изменениями. Внешние отличия сделали УАЗ-3163 более современней, Патриот получил новые передние и задние фары, новые бампера. Интерьер автомобиля тоже потерпел изменения, УАЗ получил новую панель, были изменены различные элементы салона.

Первый Рестайлинг Патриота был в 2014 году, изменений внешне было не много. Но после обновления начали устанавливать на него импортную коробку передач, что позволило включать пониженную передачу и подключать передний мост с помощью электрического переключателя, так называемой шайбы. Она была установлена на консоли, между передними сидениями. К изменениям можно отнести и новый дизельный двигатель мощностью 116 лошадиных сил. Этот турбированный мотор был позаимствован от Fiat Ducato, что сделало Патриот экономичней и улучшало его внедорожные характеристики.

Второй рестайлинг был осуществлен в 2016 году, пожалуй это самые серьезные обновления, которые были произведены с этой моделью. К внешним изменениям можно отнести новую решетку радиатора, новые бампера, новые фары получили стильные дневные ходовые огни. Салон патриота был тоже весьма серьезно изменен, новое торпедо, руль с подушкой безопасности, также в максимальной комплектации устанавливались кожаные сидения. К техническим изменениям можно отнести установку блокировки заднего моста, объединение топливного бака, стала доступна установка системы стабилизации, гидроусилителя руля, центральный замок и другие улучшения. Но к сожаленью перестали оснащать Патриот дизельным двигателям.

Известно, что в 2020 году на Ульяновском автомобильном заводе будет выпущен обновленный Патриот. Производители обещают установить независимую переднюю подвеску с двумя рычагами. Сзади будут убраны рессоры и установлены пружины.

Какая лампа дальнего света подойдёт на УАЗ Патриот?

На заводе устанавливались лампы дальнего света H1 55W:

  • 55 — это мощность ближнего света в ваттах,
  • H1 — тип цоколя лампы.

Быстрое сравнение: лучшие лампы H1 дальнего света на Патриот

МодельОсобенностиРейтингСсылка
Philips X-treme Visionну, очень яркие★★★★★Купить
Bosch Gigalightочень яркий белый свет★★★★★Купить
Philips Visionоптимальное отношение цена—качество★★★★✩Купить
Philips LongLife EcoVisionнедорогие и долговечные★★★★✩Купить
Osram Original Lineуниверсальная замена штатным лампам★★★★✩Купить

Philips X-treme Vision — самые яркие лампочки

Особенности, заявленные производителем:

  • до 130 % более яркий белый свет,
  • увеличивают зону освещения перед автомобилем на 45 м,
  • высококачественное кварцевое стекло,
  • запатентованная технология мощного светового потока.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Результаты тестов

Хорошая оценка ADAC, итоги:

  • очень хорошее освещение дороги,
  • небольшой срок службы,
  • относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Bosch Gigalight

Особенности, заявленные производителем:

  • до 120% больше света,
  • чрезвычайно белый свет.

Страна производства — Венгрия.

Что нам больше всего нравится: яркий белый свет, и это же Бош!

Philips Vision

  • видимость на 30% лучше по сравнению со стандартными лампами,
  • сделаны из высококачественного кварцевого стекла,
  • высокий уровень водонепроницаемости,
  • предохраняют фары от ультрафиолетового излучения.

Страна производства — Польша, Германия.

Что нам больше всего нравится: больше света, чем у штатных ламп.

Philips LongLife EcoVision

Особенности, заявленные производителем:

  • кварцевое стекло высокой прочности,
  • устойчивы к перепадам температуры и вибрации,
  • высокое внутреннее давление обеспечивает более мощный свет,
  • предохраняют фары от вредного ультрафиолетового излучения.

Страна производства — Польша.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Osram Original Line

Особенности, заявленные производителем:

  • качество оригинальной запасной части (OEM),
  • улучшенная видимость до 130%.

В упаковке — одна штука.

Страна производства — Германия.

Что нам больше всего нравится: недорогие, хороший срок службы, страна производства.

Однажды один хороший товарищ спросил меня про лампочки в туманках. В смысле какие применяются. Стало самому очень интересно и решил разобраться. Запись, пожалуй, больше для себя.Итак,

(Световой прибор — Кол-во, шт -Тип лампы — Мощность)

Дальний свет — 2 шт. — H1 — 55 Вт

Ближний свет — 2 шт. — H7 — 55 Вт

Передний габаритный свет — 2 шт. — W5W — 5 Вт (в фарах с ДХО их нет вообще, рестайл в том числе)

Передние указатели поворотов — 2 шт. — PY21W — 21 Вт

Противотуманные фары — 2 шт. — H3 — 55 Вт (рестайл H11)

Боковые указатели поворотов — 2 шт. — WY5W — 5 Вт (рестайл не имеет)

Задние указатели поворотов — 2 шт. — PY21W — 21 Вт (смотрим картинку передних поворотов)

Задние противотуманные фонари/ габаритный свет — 2 шт. — P21/4W — 21/4 Вт

Стоп-сигналы — 2 шт. — P21W — 21 ВтЛампа света заднего хода — 2 шт. — P21W — 21 Вт

Фонарь подсветки номерного знака — 2 шт. — C5W — 5 Вт

Дополнительный стоп-сигнал — 5 шт. — W5W — 5 Вт (рестайл диодный фонарь) (картинку смотрим на переднем габарите)

Пы.Сы. В комбинации приборов у Патриота до 2012 используются лампы А12-1,2 с пластиковым цоколем

После 2012 годы вроде применяются диоды и платы. Замена очень трудоемкая работа.
