Выбор кабеля для электроплиты и варочной панели по типу и сечению

Особенности подключения

Установка духового шкафа начинается с определения класса энергопотребления. Буквенная маркировка показывает мощность прибора, независимо от вида встраивания и конструкционных особенностей. Самые экономичные модели имеют обозначения А, А+, А++. Их мощность не выше 0.6 кВт.

УЗО — надо или нет

Кроме того, что выясняют, какой автомат на духовку нужен, необходима установка УЗО. Благодаря автомату, линия будет защищена от токов короткого замыкания и перегрева. Но от пробоя корпуса он не защитит. А это представляет реальную угрозу. Специалисты рекомендуют делать связку дифавтомат или автомат + УЗО. В этом случае при пробое изоляции или при прикосновении к фазе не пострадает никто.

Выбирать номинал УЗО легко – на ступень больше автомата. Когда на линии автомат на 16А, то УЗО должно быть 25А

Уделяют внимание и току утечки. Для выделенной линии – 10 мА

Расчет мощности электроплиты

Электроплита с двумя нагревательными элементами из чугуна имеет мощность 20 000 В. Аналогичная модель с четырьмя элементами – 5 000 В. Если плита с четырьмя конфорками имеет индукционный принцип нагрева, то показатель начинается от 10 400 В.

Подключение к трехфазной сети 380 В

В этой ситуации используют УЗО и автомат для трехфазной сети. Провода выбираются пятижильные. Розетка и вилка тоже должны быть с 5 контактами. Процесс подсоединения аналогичен сети 220 В.

Разница состоит в подключении провода к выходным клеммам. Устанавливают только 1 перемычку – на 5 и 6 контакты. Остальные подсоединяются отдельными проводниками.

Важно отслеживать положение «нуля» и заземление. Соответствие цвета проводников на фазах необязательно, но удобнее, если они будут совпадать

Подключение вилки и розетки

Для подключения вилки зачищают провод духового шкафа. Если он многожильный, то его опрессовывают штыревыми втулочными наконечниками и пропускают через корпус вилок.

Подключение розетки выполняется так:

• розетку монтируют в выбранном месте;
• корпус снимают;
• подключают силовую линию;
• на крайние контакты ноль и фазу монтируют;
• на средний контакт идет зелено-желтая заземляющая жила.

Провод зажимают хомутом, чтобы он внутри вилки не болтался. Корпус вилки закручивают.

Схемы подключения варочных панелей

Производители варочных поверхностей выпускают модели, которые могут быть подключены к электросетям с разным количеством фаз. На территории России и постсоветском пространстве существует два стандарта: однофазная сеть на 220 В, редко − двухфазная на 220 В и трёхфазная на 380 В. Электропроводка в домах может иметь, в зависимости от количества фаз и годов постройки домов, различное количество проводов и цветов. Так, например:

1. Однофазная сеть на 220 В:два проводника одного цвета (обычно в домах старой постройки). «Фазу» или «ноль» придётся искать индикатором или тестером;в новых домах используют уже цветную проводку, где «фазу» (L) обозначают коричневым или красным проводом, «ноль» (N) – синим или голубым, а заземление (PE) – жёлто-зелёным. В старых зданиях проводка одного цвета, поэтому определять нейтраль придётся пробником.
2. Двухфазная сеть на 220 В. Встречается только в новостройках и то редко. «Фазы» обозначают чёрным и коричневым проводом, «ноль» – синим, а «землю» – жёлто-зелёным.
3. Трёхфазная сеть на 380 В. В этом случае «ноль» и «земля» имеют традиционную окраску, а «фазы» по одному стандарту – белый, чёрный, коричневый, по другому – жёлтый, красный и зелёный провод.

Из-за этих нюансов варочные поверхности обычно поставляются без сетевого шнура. Поэтому, кроме провода для выделенной электролинии, нужно будет купить кабель для подключения встраиваемой плиты к розетке.

Окраска изоляции проводов для трёхфазной сети

Как подключить электрическую плиту: схема для однофазной сети

В принципе, подключить варочную панель к бытовой электросети с напряжением 220 В несложно. На тыльной стороне плиты нужно снять крышку, которая крепится на защёлках или при помощи винтов. Сняв её, мы обнаружим клеммы для подключения сетевого кабеля (обычно 6 шт.).

Клеммная коробка на варочной панели

Клеммы №№ 1, 2 и 3 предназначены для фазового провода (L), №№ 4 и 5 – нейтраль (N), а заземляющая клемма (PE) обозначена специальным значком. Но как быть, если у выделенной электролинии 3 провода, а разъёмов для подключения 6 шт. Для таких случаев, как правило, в комплекте идут медные или латунные перемычки. Если их нет, то можно самостоятельно изготовить их из медного провода сечением 6 мм2. Устанавливаем перемычки, как указано на рисунке ниже, и присоединяем сетевой кабель.

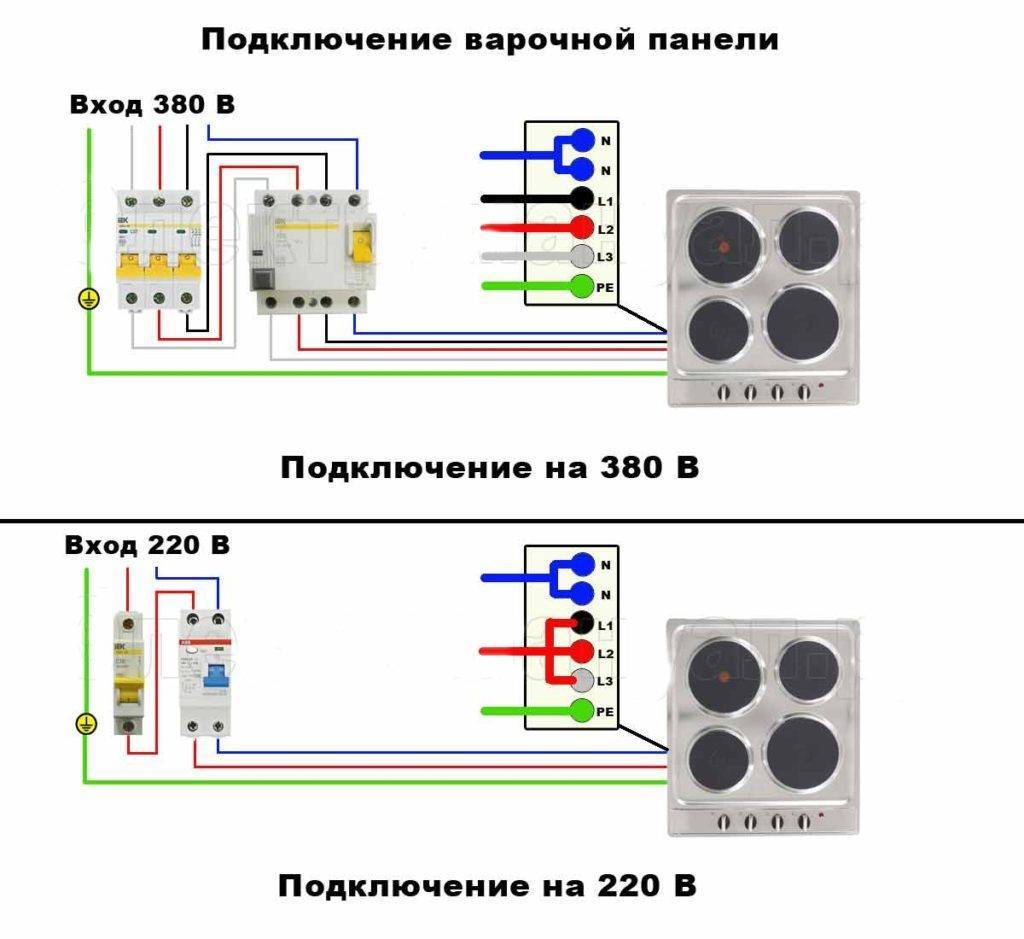

Схема подключения варочной панели к однофазной сети 220 В

Как подключить электрическую варочную панель с двумя фазами

Двухфазные варочные поверхности редки, но и в этом случае нет никаких проблем с подключением. Просто точно следуем схеме подключения, приведённой ниже. Перед подачей напряжения на прибор необходимо ещё раз проверить, чтобы разводка в розетке или монтажной коробке совпадала с расключением проводов в вилке.

Схема двухфазного подключения варочной панелиЛатунная перемычка (обычно поставляется в комплекте с варочной панелью)

Как подключить самостоятельно электроплиту к трёхфазной сети

Трёхфазное питание в основном используется в загородных коттеджах, и для запитки варочной поверхности понадобится пятижильный кабель с сечением каждого проводника не менее 2,5 мм2. Подключение практически не отличается от предыдущих вариантов и выполняется следующим образом:

1. Фазные провода L1, L2 и L3 зажимаются в клеммах №№ 1, 2 и 3, соответственно.
2. Клеммы №№ 4 и 5 соединяются между собой медной или латунной перемычкой, и к одной из них подключается нулевой провод N.
3. К клемме № 6 подключается соответствующий провод заземления PE.

Если в сетевом и входном кабеле провода цветные, то при подключении просто соблюдаем их сочетание. В случае если дом старый и проводка одного цвета, то нужно быть внимательным и воспользоваться индикатором или тестером для определения фазных проводов.

Схема подключения варочной панели к трёхфазной сети

Выбор кабеля и автомата

Для того чтобы выбранный духовой шкаф смог в полной мере функционировать, нужно выбирать правильный кабель, который справиться с обеспечением устройства электроэнергией. Если используется прибор, мощность которого не более 3,5 кВт, то можно выбрать обычный 3-жильный кабель.

Духовой шкаф следует подключать исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора. Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

После того как выбран кабель, можно подбирать наиболее оптимальные розетки. По способу установки они делятся на 2 вида.

• Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
• Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

• Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
• Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки. Что касается розетки, то ее нужно смонтировать на небольшом расстоянии от плиты, однако при этом стоит позаботиться о том, чтобы на нее не попадала жидкость в процессе готовки.

Выбор кабеля и автоматов

Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:

• для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм² (ВВГ 3*6 или ПВС 3*6);
• для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм² (КуВВ 5*2,5 или КуГВВ 5*2,5);

После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.

О параметрах этого оборудования:

• для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
• для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм², в сети 380 В 2,5 мм².

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле:  S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

• Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
• Если дом не старше 2001 года, то жилы будут медные;
• Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Установка и подключение электрического шкафа

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

Внимание!

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

Рис. 16. Схема встраивания электрической духовки

Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

Внимание!

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально

Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

Рис. 21. Установка термоизоляционных планок

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу

Рис. 23. Схема крепления духовки к корпусу тумбы

Рис. 24. Установка электрической духовки

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

• необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
• Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.
• Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Инструменты для работы

Если нужно подсоединить провод для электроплиты, потребуется обзавестись некоторыми инструментами для будущей установки. К ним относится:

автовыключатель на тридцать два Ампера, с двумя полюсами;

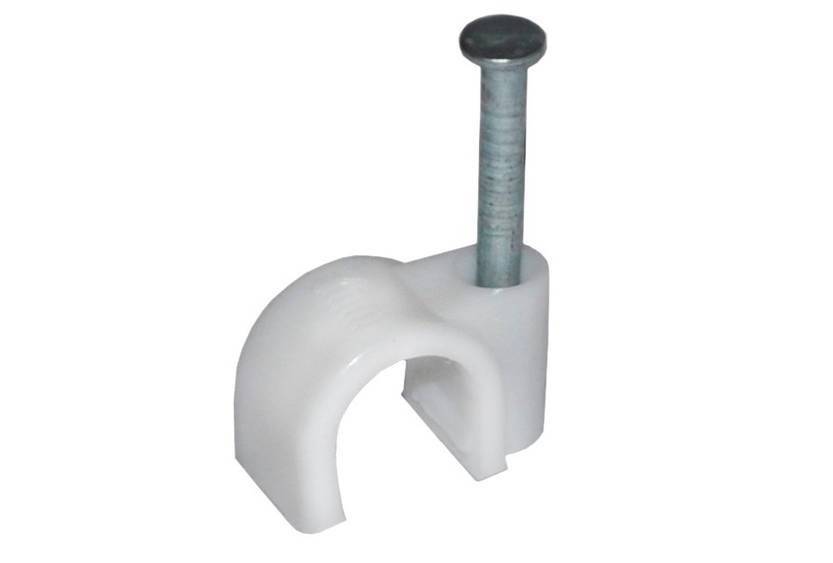

кабельные скобы;

разъём для провода;

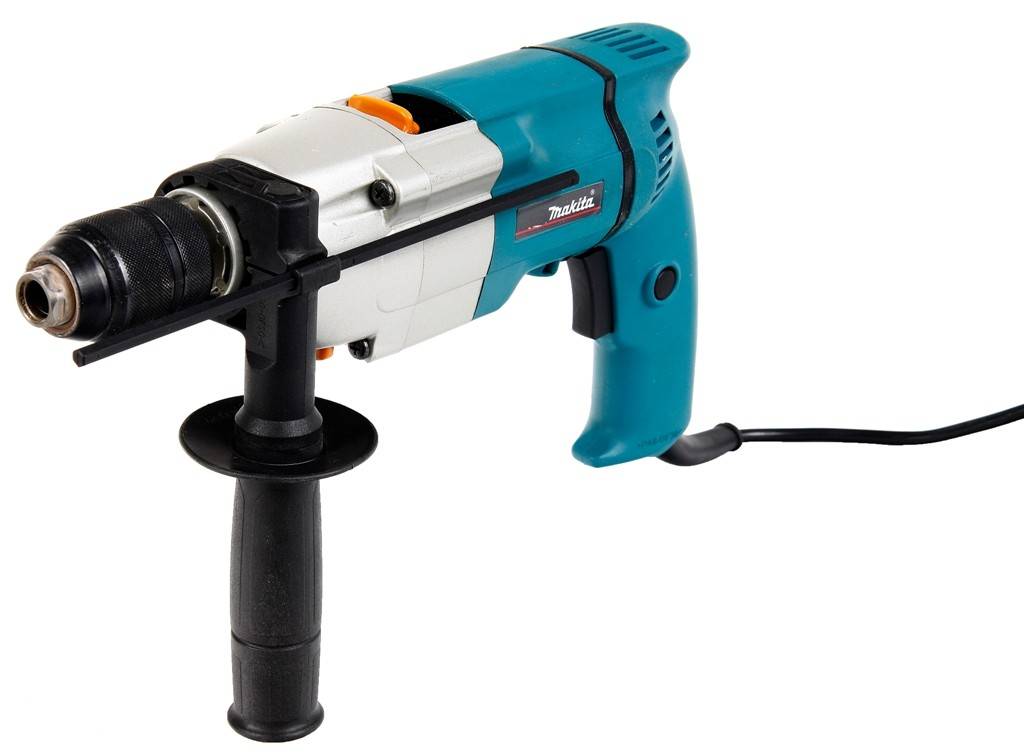

электродрель (тут нужно обзавестись широким ассортиментом свёрл с разным диаметром);

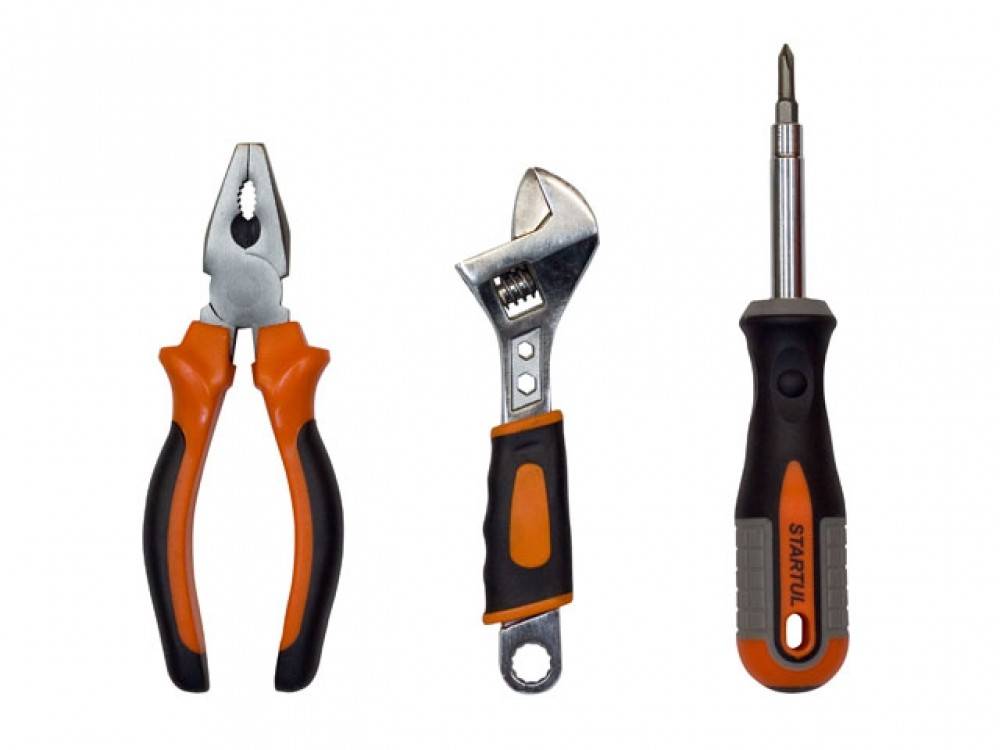

отвёртки, плоскогубцы (при неумении работать плоскогубцами воспользуйтесь ножовкой);

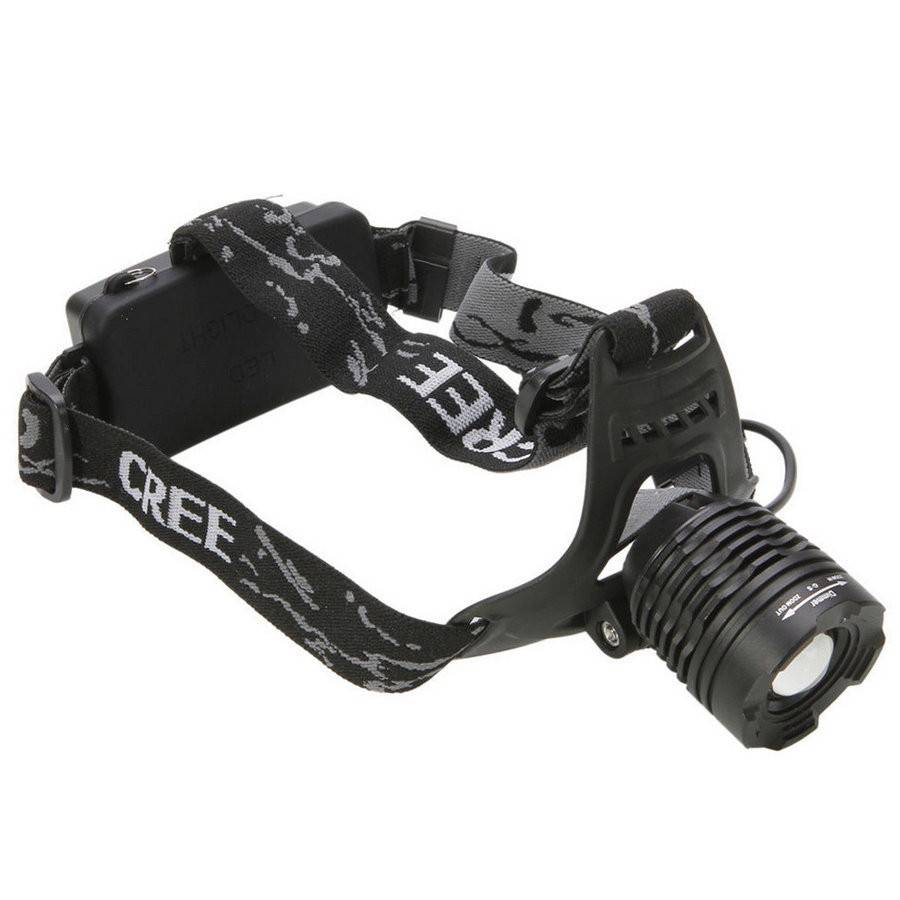

молоток и налобный фонарик;

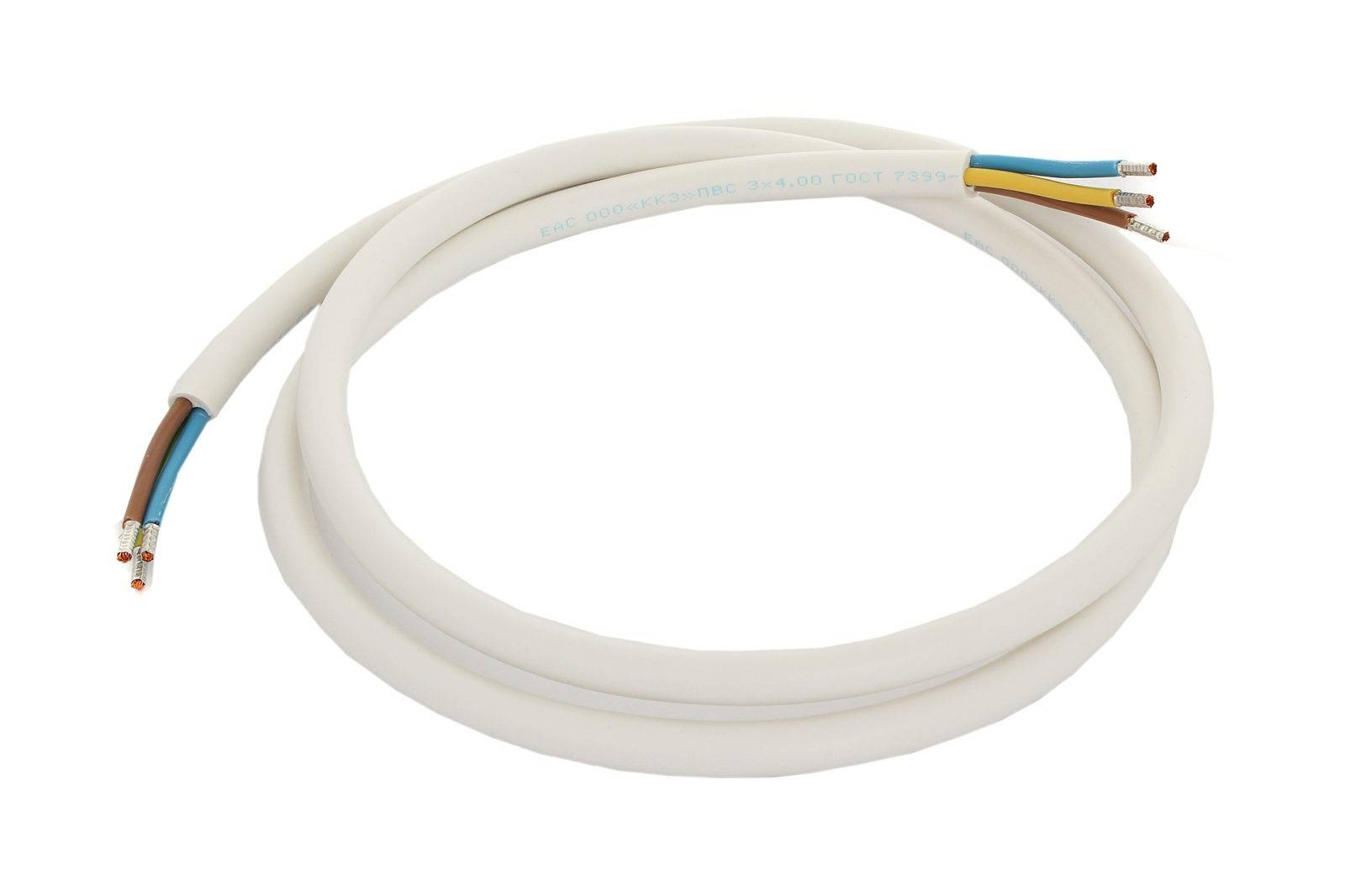

непосредственно сам кабель с нужным диаметром сечения (сечение провода электроплиты 9 Квт выбирается самостоятельно);

покрытие с антикоррозийным эффектом (если применяете кабель из меди, такое покрытие не нужно).

Если у вас нет какого-либо инструмента из вышеперечисленных или вы не уверены в своих силах, лучше воспользуйтесь услугами мастера.

Выбор силового кабеля

Выбирая кабель, необходимый для подключения индукционной плиты к сети электропитания, нужно помнить, что согласно действующего СП31-110-2003 «Свод правил по проектированию и строительству. Проектирование и монтаж электроустановок жилых и общественных зданий», для подключения электроплит в жилых домах необходимо использовать трехжильные медные кабели с сечением жилы не меньше 6 мм2. Для этой цели лучше всего подходит отечественный кабель типа ВВГнГ-Ls или его зарубежный аналог NYM.

Если соединительный кабель не входит в комплект поставки индукционной панели, то его необходимо выбрать, исходя из мощности, которую последняя потребляет. Рекомендуемое сечение жил соединительного кабеля типа ВВГнГ-Ls приведено в таблице ниже:

Мощность индукционной панели, кВт	Диаметр медной жилы кабеля ВВГнГ-Ls, мм	Ток срабатывания автоматического выключателя нагрузки, А
до 3,5	2,5	16
от 3,5 до 5,5	4,0	25
от 5,5 до 7,2	6,0	32
от 7,2 до 8,8	10,0	40

После выбора и покупки требуемого кабеля его необходимо оснастить сетевой вилкой и подключить к индукционной панели. При этом длина шнура должна исключать как сильное его натяжение, так и излишнее провисание. Но сначала следует провести отдельную линию и установить соответствующую розетку либо осуществить подсоединение плиты другим способом.

Требования соответствия кабеля для подключения

Выбирая провод для электрической плиты, следует заострить внимание на таких требованиях:

• Мощность оборудования. Всегда указана в техпаспорте, прилагаемом к изделию. От неё зависят размеры сечения.
• Количество фаз, задействованных при подключении. От этого числа зависит количество жил, находящихся внутри кабеля. Он бывает 3-жильным и 5-жильным.
• Теперь разберёмся подробнее, какой кабель нужен для подключения электрической плиты с разной мощностью. Имея мощность изделия не больше трёх киловатт, нужно выбрать сечение размером в 1,5 миллиметра квадратных. При мощности от трёх до пяти киловатт – 2,5 миллиметра, 5-7 кВт – 4 мм кв., 7,5-10 кВт – до 6 миллиметров.

Число фаз зависит от числа жил кабеля для подключаемой электроплиты. При сети в одну фазу шнур должен быть на три жилы (фаза, нулевая, заземление). При подключении в три фазы провод содержит пять жил (фазная – 3 штуки, одна нулевая и заземляющая).

При желании самостоятельного монтажа устройства, необходимо уточнить возможность поддержки оборудованием выбранного типа подключения. Приборы, имеющие мощность до пяти киловатт, можно подключить к однофазным сетям. Устройство с мощностью от пяти киловатт и более поддерживают двухфазный либо трёхфазный метод подключения.

Расчет мощности электроплиты

Если вы купили электроплиту и обнаружили отсутствие провода в комплекте, придется самостоятельно  озаботиться его выбором, обращая основное внимание на марку и сечение. Основным критерием выбора провода для электроплиты является мощность прибора. Подробную маркировку можно найти на задней панели, обычно она указывается на специальной табличке

На маркировке первым делом смотрим на показатели суммарной мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для профессионального использования, но никак не для квартиры, где есть предельно допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит от категории дома и условий обслуживающей компании.

Согласно Инструкции по расчету электрических нагрузок жилых зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня электрификации быта, который определяется заказчиком. Жилые дома II категории имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.

Для домов с электроплитами возможно получить о 8,8 до 11 кВт на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности можно также найти в техническом паспорте изделия.

Подключаем духовой шкаф

Для духового шкафа все гораздо легче – евровилка просто вставляется в евроразетку (при необходимости старую нужно заменить новой).

Однако некоторые требования должны быть соблюдены. Рассмотрим их:

1. Нужно, чтобы заземляющие контакты с электрощита подключались к розетке отдельным проводником. Питающий кабель на духовой шкаф должен подключаться к УЗО в электрощите.
2. Мощность духовки составляет 3-3,5 кВт – то есть для него достаточно обычной электропроводки. Если она окажется больше (проверьте по паспорту), с электрощита придется проложить отдельный кабель 3х2,5 мм². Он подключается к автомату на 25А.

Предпочтительный вариант – подсоединение духового шкафа к отдельному автомату. В противном случае при большой мощности потребления одновременная работа нескольких электроприборов будет невозможна – они будут выбивать выключатель.

Если вы приобрели встроенную технику – электрическую поверхность и духовой шкаф, подключить их можно самостоятельно. Сделать это не очень сложно, главное соблюдать инструкцию и быть предельно внимательными. Помните, что работа с электропроводкой – дело не шуточное, ошибки здесь могут стоить дорого. Не допустить их и сделать все грамотно вам помогут приведенные нами разъяснения и советы.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт)

При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

• L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Выбор розетки и вилки для варочной панели

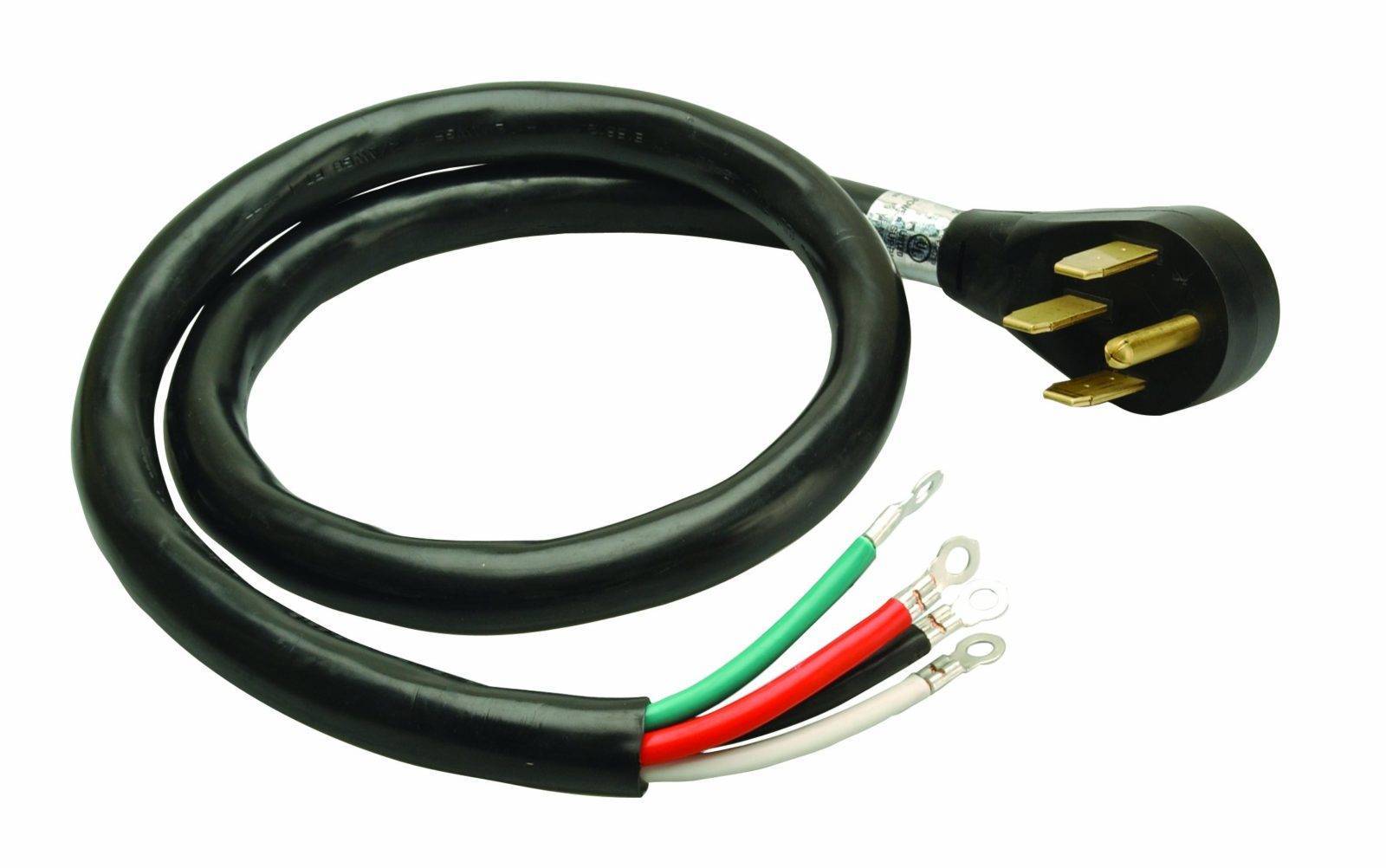

Варочные панели в среднем потребляют 7-8 кВт. Этот показатель соответствует току 32-38А. При этом обычные розетки и вилки для бытовых электроприборов рассчитаны на ток 16А-25А. Поэтому для подключения электроплит и духовок применяют специальные силовые розетки и вилки для варочных панелей, поддерживающие кабели большого сечения (4-6 мм²).

В продаже есть несколько видов комплектующих, соответствующих таким требованиям. Для подключения варочных поверхностей чаще всего применяют разъем РШ/ВШ–32. Такие розетки и вилки бывают двух видов: для подключения к однофазной сети и для подключения к трехфазной сети.

Таким образом, купив новую плиту, ее не подключают в первую попавшуюся розетку. Для бесперебойной и безопасной работы прибора нужны специальные комплектующие.

Для индукционной варочной панели

Средняя нагрузка индукционной плиты составляет 25-32 А в зависимости от количества и мощности конфорок. Поэтому для подключения прибора используют силовую розетку с выделенной линией электропроводки. Сечение используемого кабеля зависит от нагрузки прибора: для тока 25 А используют медный кабель сечением 4 кв. мм, для нагрузки 32 А – 6 кв. мм.

Для настольной индукционной плиты

Настольная индукционная электроплита – маломощный прибор, имеющий шнур и штепсельную вилку для подключения в обычную бытовую розетку, устанавливать специальную силовую не надо. Но сначала стоит оценить состояние подрозетника и электропроводки. Если вилка электроприбора плохо контактирует с разъемами, такую розетку меняют. Также необходимо убедиться, что электропроводка исправна, а подключенный кабель имеет сечение не менее 2,5 кв. мм.

Для газовой варочной панели

Подключение к электросети газовой варочной панели требуется, если прибор оснащен функцией электрического поджига. В этом случае устанавливают отдельную розетку на 16 А с заземлением, соединенную с автоматическим выключателем на щитке.

Подрозетник устанавливают на стене под столешницей. Если у шкафа под плитой глухая стенка, в ней вырезают отверстие для свободного доступа к оборудованию.

Какой провод нужен для подключения электроплиты

Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

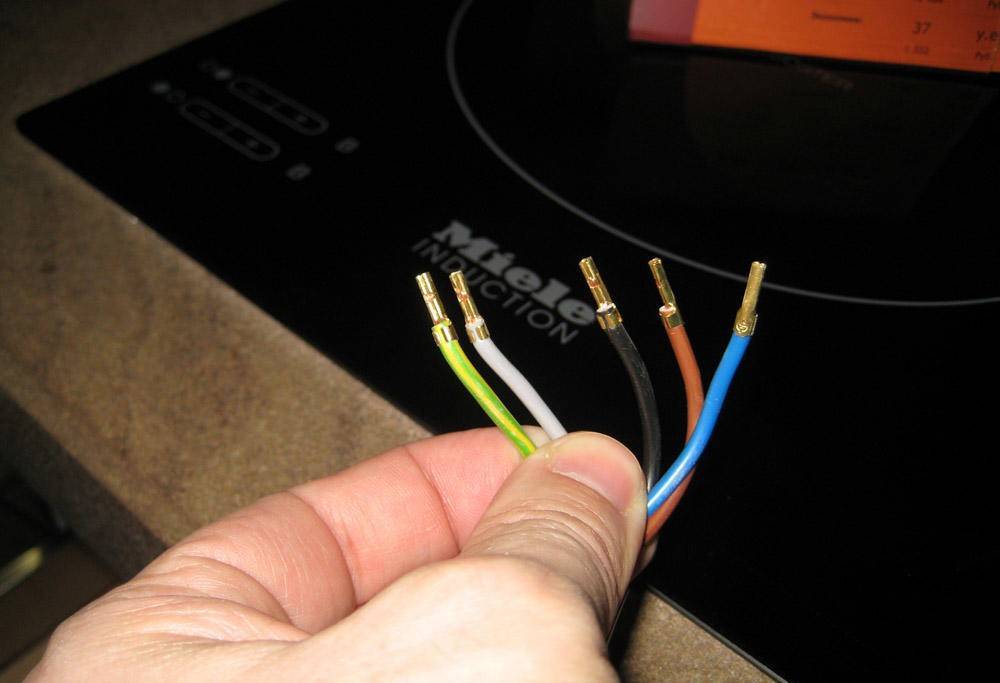

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

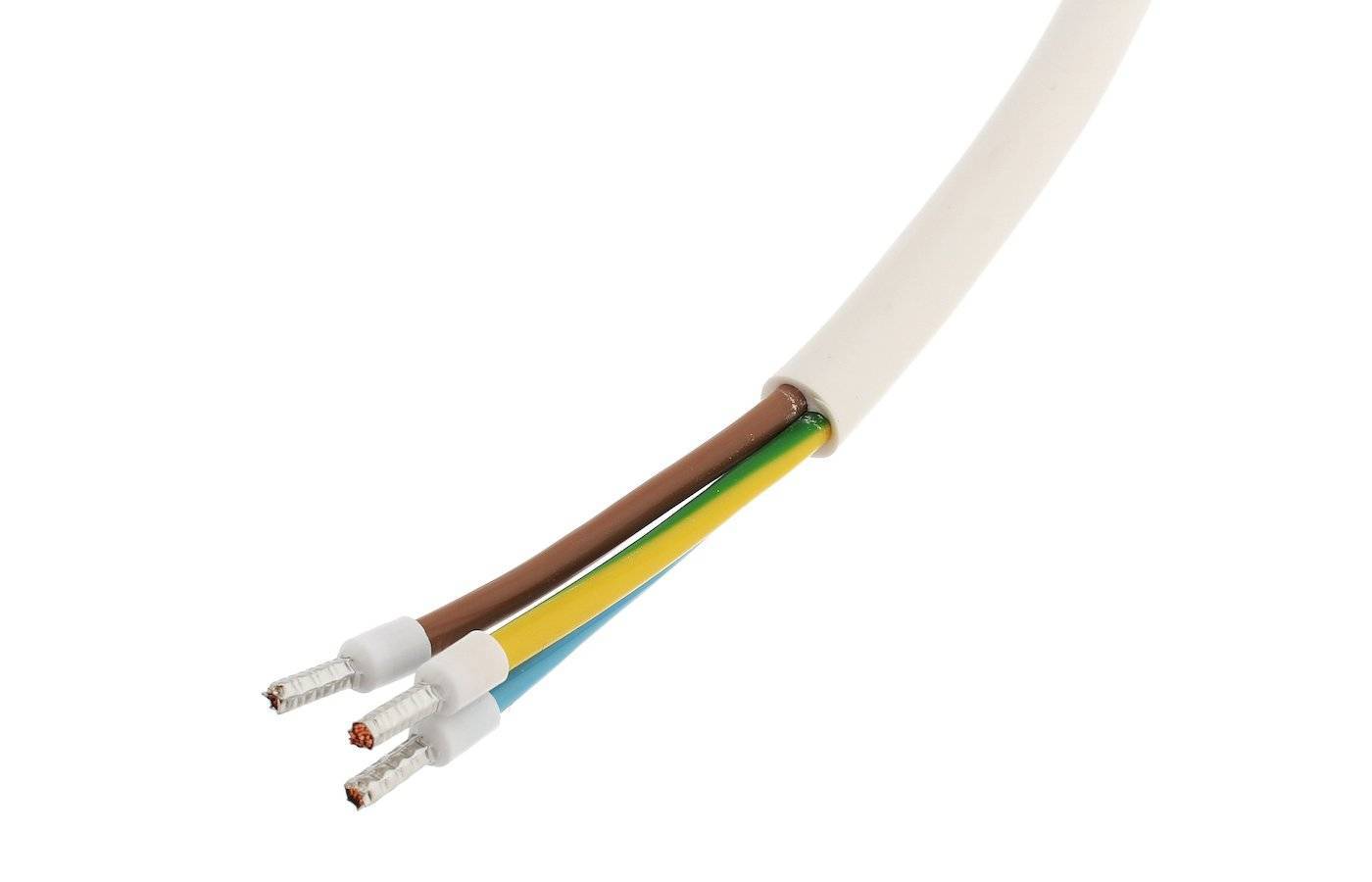

Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.
