Факторы выбора сечения проводки
Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.
К таким факторам выбора провода относят:
- Материал жилы: медь, алюминий.
- Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
- Длина провода от источника тока до прибора.
- Способ прокладки провода: открытый монтаж, скрытый в стене или с помощью кабель-каналов.
- Температурный режим в помещении.
- Количество фаз и напряжение сети.
- Схема монтажа проводки.
Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.
Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.
- Одножильные провода стоят дешевле, но гнуться хуже, поэтому их чаще используют в стационарной проводке
- Электрокабель в деревянных домах положено укладывать в металлической гофре для защиты прилегающих материалов от возгорания
- Толстая изоляция не только защищает металлическую жилу от внешних воздействий, но и препятствует рассеиванию тепла
- Трехжильная схема позволяет снизить нагрузку на проводку и увеличить её эксплуатационный срок
От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.
Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения. Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.
Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная п роводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.
Как и чем измерить диаметр провода (проволоки)
Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем
Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.
Предлагаем ознакомиться: Как рассчитать вагонку на примере обшивки бани
Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки.
Определение диаметра провода при помощи линейки
Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще
Витки считаете, затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.
Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди.
Рекомендуется делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод.
Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет.
Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ) с медными жилами круглой формы с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
Серьезный вопрос
Если у вас по плану замена электропроводки, то первым делом вам нужно определиться, какое сечение провода необходимо. Когда вы подсчитаете планируемую нагрузку на провод по току, сразу будет ясно, какое сечение нужно для нормальной работы. Для этой цели воспользуйтесь таблицей, которая находится ниже.
Подбор по току
Допустим, подсчитав все, вы определили силу тока в 27 А. Выходит, что вам необходим двужильный провод, сечение которого составляет 2,5 мм2. Вы пошли в магазин, купили хороший провод, с заявленным от производителя сечением в 2,5 мм2 и произвели монтаж электрических проводов. По истечении времени, когда система была запущена и работала, у вас отключается автомат на щитке. Это может говорить о поврежденной линии.
После того как вы осмотрите проводку, может выясниться, что было короткое замыкание. Причина проста – изоляция на проводе расплавилась из-за сильного нагрева. Но как же так? Вы же все сделали как надо, рассчитали, приобрели нужный провод. А все дело не в расчетах и вашей ошибке с подключением. Вся причина кроется в обмане. Да, именно в обмане, так как очень часто производители, изготавливающие провода, поставляют товар, который не соответствует заявленному сечению. К примеру, вы купили кабель с площадью провода в 2,5 мм2, но когда вы проверили его самостоятельно, оказалось, что сечение кабеля составляет всего 2,1 мм2, что меньше, чем необходимо вам по мощности. Вот и получается, что провод греется, и повышается риск возникновения замыкания.
Провод с поврежденной изоляцией
Но зачем это делать фирмам по производству кабелей? Все дело в жадности, так как, понижая сечение провода, компания-производитель экономит довольно значительную сумму денег. Посудите сами: чтобы изготовить 1000 м проводов сечением в 2,5 мм2, понадобится приблизительно 22,3 кг меди. Но если сделать их с меньшим сечением, в 2,1 мм2, то на их производство потребуется 18,8 кг. Получается, что экономия в пользу производителя составляет 3,5 кг меди. А когда производятся большие объемы продукции, то эта цифра вырастает в разы.
Вот и получается, что определение сечения провода – важный и серьезный этап, который нужно выполнить при монтаже проводки. Таким образом вы сможете избежать плавления изоляции, замыкания и, как следствие, пожара.
Зачем надо уточнять сечения кабеля
На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.
Способы узнать реальный диаметр провода
Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.
Микрометр даст более достоверное значение, чем штангенциркуль.
В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.
Как проводить измерения подробно показано в этом видео:
Какие формулы надо использовать
Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:
S = ϖ R²
R – радиус круга, равен половине диаметра;
ϖ = 3,14
Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.
Чтобы получить более точный результат надо иметь в виду:
- Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
- Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
- Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.
Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

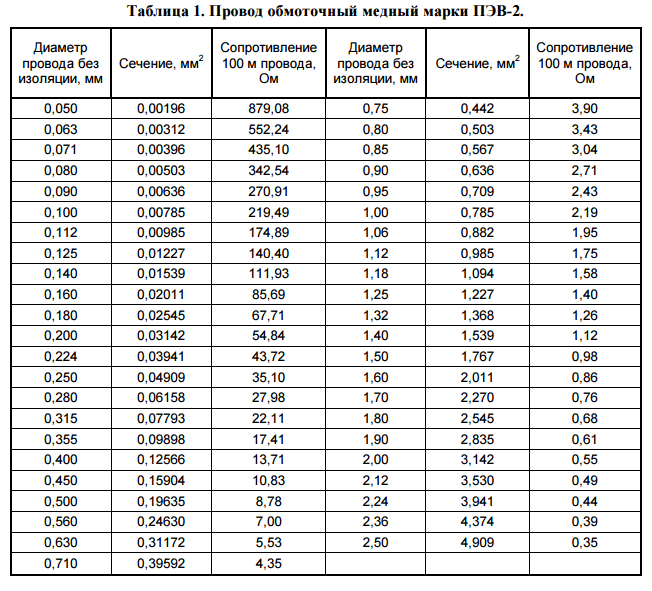

Определяем сечение провода с помощью таблицы
Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:
Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.
При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.
Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.
Программа для расчета сечения кабеля по мощности
Чтобы узнать мощность оборудования или прибора, нужно посмотреть на бирке, где указаны их основные характеристики. После сложить данные, например, 20 000 Вт, это 20 кВт. Такой показатель свидетельствует о том, сколько энергии потребляют все электроприборы. Если их процентное соотношение будет использоваться за один раз около 80%, то коэффициент будет равен 0,8. Расчет сечения кабеля по мощности: 20 х 0,8 = 16 кВт. Это сечение жилы для медного провода размером 10 мм. Для трехфазной цепи – 2,5 мм при напряжении 380 В.
Лучше заранее выбирать провод наибольшего сечения, на случай подключения незапланированной техники или приборов. Лучше сегодня добавить денег и сделать все качественно, чем завтра менять кабель и покупать новый чайник.
Более подробный калькулятор который учитывает разные коэффициенты здесь.
Расчет допустимой силы тока по нагреву жил
Если выбран проводник подходящего сечения, это исключит падение напряжения и перегревы линии. Таким образом, от сечения зависит то, насколько оптимальным и экономичным будет режим работы электрической сети. Казалось бы, можно просто взять и установить кабель огромного сечения. Но стоимость медных проводников пропорциональна их сечению, и разница при монтаже электропроводки уже в одной комнате может насчитывать несколько тысяч рублей
Поэтому важно уметь правильно рассчитывать сечение кабеля: с одной стороны, вы гарантируете безопасность эксплуатации сети, с другой стороны, не потратите лишних средств на приобретение чересчур «толстого» проводника
Для выбора сечения провода нужно учитывать два важных критерия — допустимые нагрев и потерю напряжения. Получив два значения площади сечения проводника при использовании разных формул, выбирайте большую величину, округлив ее до стандартной. Особенно чувствительны к потере напряжения воздушные линии электропередач
В то же время для подземных линий и кабеля, помещенного в гофрированные трубы, важно учитывать допустимый нагрев. Таким образом, сечением должно определяться в зависимости от разновидности проводки
Допустимые температуры нагрева токопроводящих жил кабелей
Iд — допустимая нагрузка на кабель (ток по нагреву). Эта величина соответствует току, в течение долгого времени протекающего по проводнику. В процессе этого появляется установленные, длительно допустимая температура (Tд). Расчетная сила тока (Iр) должна соответствовать допустимой (Iд), и для ее определения нужно воспользоваться формулой:
Iр=(1000*Pн*kз)/√(3*Uн*hд*cos j),
где:
- Pн — номинальная мощность, кВт;
- Kз — коэффициент загрузки (0,85-0,9);
- Uн — номинальное напряжение оборудования;
- hд — КПД оборудования;
- cos j — коэффициент мощности оборудования (0,85-0,92).
Даже если брать во внимание одинаковые токовые величины, тепловая отдача будет разной в зависимости от температуры окружающей среды. Чем ниже температура, тем эффективнее теплоотдача
Поправочные коэффициенты кабеля в зависимости от температуры окружающей среды
Температура отличается в зависимости от региона и времени года, поэтому в ПУЭ можно найти таблицы для конкретных значений. Если температура существенно отличается от расчетной, придется использовать коэффициенты поправки. Базовое значение температуры в помещении или снаружи составляет 25 градусов Цельсия. Если кабель прокладывается под землей, то температура изменяется на 15 градусов Цельсия. Однако именно под землей она остается постоянной.

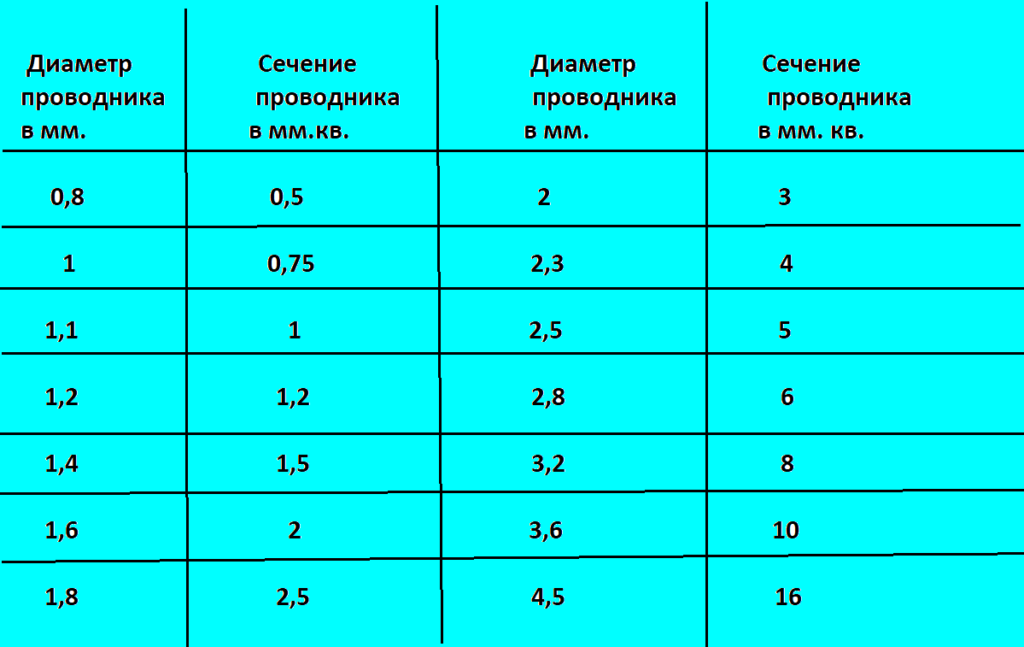

Таблица сечений провода и диаметров
Иногда, вместо того, чтобы ковыряться в проводах с линейкой, намного легче воспользоваться готовыми таблицами. Одна из них будет с некоторым сокращением приведена ниже. В такой таблице в левой колонке будет указан конкретный диаметр проволочных жил, а в правой – сечение проводника в квадратных миллиметрах.
Определение сечения:
- 0,8 мм2 – 0,5;
- 1 мм2 – 0,75;
- 1,1 мм2 – 1;
- 2,28 мм2 – 6;
- 3,2 мм2 – 8;
- 4 мм2 – 8,3.
Данная выше таблица далеко не полна. Всего в ней существует около 10-12 строчек, и каждое её значение вполне может встретиться в магазине. Наиболее точную информацию по каждому конкретно виду проводов и кабелей по первому требованию предоставит продавец-консультант в магазине бытовой техники или электрических товаров.
Также могу пригодиться следующие характеристики. Например, в таблице может быть также указано, открыто ли проложен провод, сколько конкретно проводов в одном соединении и какие они точно, например, 2, 3, 4 одножильных или 1 двухжильный, 1 трёхжильный.
Данные моменты также очень важны, именно поэтому, собираясь устанавливать провод, и считать площадь его сечения, подобные детали стоит всё-таки уточнить и померить ради спокойствия и комфорта. Ошибка грозит выходом из стоя всей электроники (телевизоров, стационарных компьютеров, холодильников, электричества и даже стиральных машин), а также пожароопасной ситуацией в собственном доме. Именно поэтому, рачительному хозяину, выбирая какие-либо провода или кабели доя дома, необходимо быть предельно внимательным, требовательным и аккуратным покупателем.
Ищем сечение провода по диаметру: формула
Определяем сечение провода по диаметру: формула
Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу
S = π * R2 = 3,14 * 0,342 = 0,36 мм2
Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.
S = π/4 * D2 = 3.14/4 * 0,682 = 0,785 * 0,4624 = 0,36 мм2
В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат, две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.
Как найти длину проводника
Автор Ольга Громышева задал вопрос в разделе Естественные науки Какая формула нахождения длины проводника? и получил лучший ответ
Ответ от Крабочка а формула R=p*L /S. Вот и вычисляй отсюда L
Проверка на длительно допустимый ток и потерю напряжения подробнее.
Найти длину проводника очень просто – достаточно его измерить. Однако, если проводник недоступен или имеет очень большую длину, то его непосредственное измерение может оказаться весьма затруднительным.
— строительная рулетка; — амперметр (тестер); — штангенциркуль; — таблица электропроводности металлов.
Чтобы найти длину проводника, измерьте рулеткой длины его отдельных участков и сложите их. Этот метод подходит для открытой электропроводки и замеров провода во временных кабельных соединениях.
Если электропроводка скрытая, то для нахождения точной длины проводника воспользуйтесь соответствующей электромонтажной схемой. Если таковой схемы нет, то попробуйте косвенно восстановить размещение проводов по положению розеток, выключателей, распределительных коробок и т.п. признакам.
Учтите важное правило электромонтажников: все провода должны прокладываться строго горизонтально или вертикально. Причем, горизонтальные участки провода, как правило, проходят вдоль верхнего края стены (под потолком)
Однако, действительное расположение проводов сможет определить только специальный прибор или опытный электрик.
Если восстановить траекторию скрытой электропроводки невозможно, то измерьте электрическое сопротивление отдельных участков проводника. Для расчетов уточните также сечение проволоки и материал, из которого она состоит. Как правило, это – медь или алюминий. Так как формула для расчета сопротивления: R = ? * L * s, то длину проводника можно рассчитать по формуле:
где: L – длина проводника, R – сопротивление проводника, ? – удельное сопротивление материала из которого сделан проводник, s – площадь поперечного сечения проводника.
При расчете длины проводника учтите следующие параметры и соотношения.
Удельное сопротивление медного провода составляет 0,0154 — 0,0174 ом, алюминиевого: 0,0262 — 0,0278 ом. (Если длина проводника равна 1 метру, а сечение – 1 мм?).
Сечение проводника равняется:
где: ? — число «пи», приблизительно равное 3,14, D – диаметр проволоки (который легко замерить штангенциркулем).
Если провод смотан в катушку, то определите длину одного витка и умножьте на количество витков.
Если катушка имеет круглое сечение, то измерьте диаметр катушки (средний диаметр обмотки, если она многослойная). Затем умножьте диаметр на число «пи» и на количество витков:
d –диаметр катушки, n – количество витков провода.
Удельное сопротивление есть характеристика материала, вещества из которого сделан проводник.
Электрическое сопротивление проводника прямо пропорционально произведению удельного сопротивления материала из которого сделан проводник на его длинну, и обратно пропорционально его сечению.
| электрическое сопротивление проводника, | Ом |
| удельное сопротивление материала проводника, | Ом·м |
| длина проводника, | Метр |
| сечение проводника, | Метр2 |
Единица СИ удельного сопротивления
Удельное сопротивление ρ зависит от температуры.
Способы определения
Существует несколько способов определения сечения кабеля. Все они сводятся к тому, чтобы сначала вычислить диаметр жилы, после чего с помощью небольших расчетов узнать окончательное значение.
Способ №1 – Приборы в помощь!
На сегодняшний день существуют инженерные приборы, с помощью которых можно запросто определить диаметр жилы провода либо кабеля. К таким приборам относятся штангенциркуль и микрометр (увеличьте фото нажатием, чтобы просмотреть все инструменты).
Данный способ определения наиболее точный, но «обратная сторона медали» заключается в стоимости самого штангенциркуля/микрометра. Цена, конечно, не космическая, но для единоразового использования нет смысла приобретать данный инструмент.
Чаще всего такой вариант выбирают профессиональные электрики, чья жизнь непосредственно связана с монтажом электропроводки. Имея штангенциркуль можно точнее всего определить сечение провода своими силами. Преимущество данной методики заключается в том, что замерить диаметр жил можно даже на участке работающей линии (к примеру в розетке).
После измерения необходимо воспользоваться следующей формулой:
Не забываем, что число «Пи» составляет 3,14. Для максимального упрощения формулы можно 3,14 разделить на 4, после чего вычисления сведутся к умножению 0,785 на диаметр в квадрате!
Способ №2 – Использование линейки
Если Вы не желаете тратить деньги (а правильно и делаете!), то рекомендуем использовать простой «дедовский» способ для того чтобы определить сечение провода по его диаметру. Если имеются проволока, простой карандаш и линейка, найти ответ можно за считанные минуты. Все что Вам нужно — зачистить жилу от изоляции, после чего плотно накрутить ее на карандаш (как показано на картинке) и линейкой измерить общую длину намотки.
Суть способа заключается в том, что необходимо измерить общую длину намотанного проводника и разделить ее на количество жил. Значение, которое получиться – диаметр, который Вам нужно определить.
Несмотря на свою простоту, вычисления имеют свою особенность:
- чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
- витки обязательно должны быть вплотную прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличит погрешность;
- определение необходимо осуществлять несколько раз (меняя начальную сторону замера, переворачивая линейку и т.д.). Опять-таки, чем больше вычислений – тем меньше погрешность.
Обращаем Ваше внимание на существенные недостатки данного способа. Во-первых, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать). Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия
Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия.
После всех измерений необходимо воспользоваться все той же формулой, которую мы указали выше. На видео демонстрируется пример определения сечения проводника с помощью линейки:
Применение линейки и формул
Способ №3 – Использование таблиц
Вместо того, чтобы определять сечение кабеля по формуле, можно просто использовать готовые таблицы, которые сократят Ваше время и сделают результат наиболее точным.
Таблица довольно простая: в одной колонке указаны диаметры жил, во второй – их поперечные сечения в квадратах.
Зависимость тока, мощности и сечения жил
Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.
- Выбирая кабель, необходимо руководствоваться несколькими критериями:
- сила электротока, которую будет пропускать кабель;
- мощность потребителей;
- токовая нагрузка, оказываемая на кабель.
Мощность
Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии
Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу
Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.
Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.
Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.
Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.
Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины. Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.
В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжение. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерным распределением токовой нагрузки на все фазы.
Электроток
Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.
Мощность определяется по формуле:
P = U*I
- где:
- Р – мощность, измеряемая в ваттах (Вт);
- I – сила электротока, измеряемая в амперах (А);
- U – приложенное электронапряжение, измеряемое в вольтах (В).
- Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами:
- амперметром;
- мультиметром;
- токоизмерительными клещами.
После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.
Нагрузка
Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.
Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей.
После этого произвести вычисления токовой нагрузки по формулам:
однофазная сеть: I = P∑*Ki/U
трехфазная сеть: I = P∑*Ki/(√3*U)
- где:
- P∑ – общая мощность энергопотребителей;
- Ki – коэффициент, равный 0,75;
- U – электронапряжение в сети.
