Как подключиться к СИП под напряжением

Как правильно завести СИП внутрь дома

Мы с вами довели СИП до места ввода внутрь дома. А вот здесь возникает логичный вопрос — вести до счётчика (или распределительного щитка) всё тем же СИПом или же ещё на улице делать разрыв, а дальше вести медным кабелем, предназначенным для внутренней электропроводки, например ВВГнг сечением 6 мм² или 10 мм².

Большинство электриков сходится во мнении, что самонесущий изолированный провод (СИП) — это провод, который предназначен для наружных электромонтажных работ. Тем более он алюминиевый, что противоречит нормам и требованиям ПУЭ. Они считают что СИП и кабель ВВГнг необходимо соединять между собой ещё на улице, до ввода в здание. Соединение производят при помощи прокалывающих зажимов («орешков»).

С другой стороны, работники Энергосбыта очень болезненно воспринимают всяческие разрывы во вводном кабеле, будь-то СИП или обычный кабель, поскольку в этом видят большую вероятность хищений электроэнергии (подсоединение к электролинии до счётчика). К тому же очень резонным выглядит замечание, что СИП – это провод, который выдерживает тяжёлые условия уличной эксплуатации, поэтому он вряд ли будет менее надежным внутри здания. А различные «орешки» или прокалывающие зажимы – это дополнительное небезопасное место в электропроводке, которое может привести к большим неприятностям. Поэтому даже проектные организации нередко предлагают заводить СИП непосредственно на вводной автоматический выключатель распределительного щита.

Большая проблема здесь заключается в другом — СИП довольно жёсткий электрический провод и монтировать его внутри электрощита не очень удобно. Но, тем не менее, возможно.

По моему мнению ввод в дом должен выглядеть примерно так: на улице устанавливается дополнительный автомат (двух- или четырехполюсной в зависимости от числа фаз) перед самым вводом в стену. Данный автоматический выключатель можно установить в отдельном пломбируемом боксе. До этого автомата будет проложен СИП, а после него – ВВГнг в гофрированной трубе. Номинал автомата лучше всего выбирать на одну ступень выше автомата во вводном распределительном электрощите, чтобы при перегрузках и коротких замыканиях внутри дома не приходилось лазить на наружную стену дома. Наружный автоматический выключатель защитит кабель внутри стены от короткого замыкания и обережет ваш дом от пожара.

Отверстие для вводного кабеля в стене надо армировать пластиковой или стальной заземленной трубой. Доверяться в этом деле одной лишь гофротрубе не следует. Категорически не подходят для защиты ввода куски резинового шланга. Резина со временем теряет свои диэлектрические и механические свойства, она становится хрупкой и токопроводящей. От такой защиты будет один только вред – она подведет в самый неожиданный момент. Из-за всех перечисленных тонкостей и разногласий настоятельно рекомендуется предварительно согласовывать план организации электрического ввода в дом с представителями Энергосбыта.

Соединение проводов в распределительной коробке

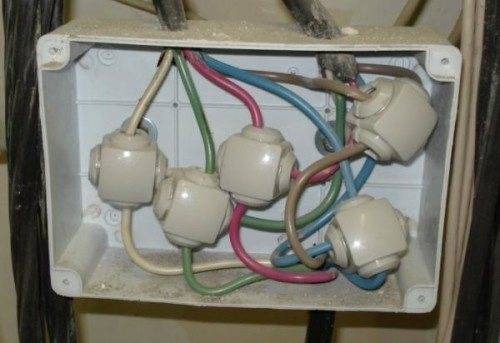

Чтобы соединить провода в распределительной коробке, используют клеммы, скрутку с последующей пайкой или сваркой, колпачки. Болты и «орех» требуют определенного пространства для реализации, поэтому ими пользуются редко. Если требуется соединение проводов с разными диаметрами в распределительной коробке, можно воспользоваться Wago. Более дешевый вариант – клеммная колодка.

Рассмотрим поэтапно процесс подключения. Первым делом необходимо подготовить инструменты и оборудование: кабели нужного диаметра, плоскогубцы, отвертку плоскую, кусачки, зажимные элементы.

На втором этапе размечают места расположения коробок, пути прохождения электролиний. Такая подготовка поможет точно подсчитать потребность в материалах для монтажа. Коробка для проводов может быть накладной (крепится на стену), встроенной (закладывается в заранее подготовленное отверстие). Кабель может проходить по поверхности стены или закладывается в штробу. Его заводят в коробку примерно на 10 см. Снимают с него часть изоляции: длины должно хватить для качественного соединения. Если выбраны клеммники для соединения проводов распределительной коробке, обычно достаточно 2-3 см.

Соединяя двухжильный провод, следует учитывать, что одна его жила ‑ ноль, вторая – фаза. При подключении одноклавишного выключателя ноль соединяют с проводом, который напрямую идет к светильнику, а фаза будет подаваться через выключатель. Отличием подключения 2-х клавишного выключателя будет то, что к люстре пойдут два провода, а ноль будет общим. Любые непонятные моменты лучше выяснить до начала работ, обратившись к профессиональному электрику.

Завершающий этап монтажа – проверка работоспособности схемы. После подачи электроэнергии, включают выключатель или подключают к розетке прибор. Если все работает, значит, подключение прошло успешно.

Требования к монтажу

Монтаж кабеля от ЛЭП к дому по воздуху СИП проводами в современной методике строительства – один из наиболее распространенных способов.

Расстояние от основной магистрали ЛЭП до ввода на стене дома должно составлять не более 25 м. Если промежуток больше, надо ставить дополнительную опору, но не далее чем в 10 м от дома..

Нормативные расстояния СИП кабеля от различных объектов при монтаже

При прокладке кабеля СИП-2 или СИП-4 3Х16+1Х25 прочности несущей, нулевой жилы, сердечник которой состоит из сплава алюминия и стали, вполне достаточно, не требуется дополнительного крепления. Именно прочность к механическим нагрузкам является одним из основных достоинств этого кабеля. СИП – расшифровывается как самонесущий изолированный провод. На здании кабель крепится на специальный кронштейн. До вводного шкафа допускается применять крепеж для СИП кабеля по стенам сооружений, если они не из горючего материала, рекомендуется использовать пластиковые короба.

Кабель-каналы для укладки проводки по стенам здания повышают безопасность при эксплуатации и делают дизайн здания более эстетичным. От окон и балконных перил кабель с опоры должен подводиться на расстоянии не ближе 1,5 м, на высоте не менее 2,7м. Такие меры исключают случайные поражения электрическим током жителей дома. Это общие требования к монтажу электрических кабелей от опор ЛЭП к зданиям. Подробно они описаны в строительных нормах и правилах (СНиП).

Ранее на опорных столбах и на домах при креплении неизолированных проводов на арматуре использовались керамические изоляторы. Конструкция была тяжелая и не гарантировала от захлестывания проводов при сильном ветре, что приводило к короткому замыканию.

Все эти недостатки исключают конструктивные особенности СИП кабелей и методика их монтажа. Новый кабель имеет прочную влагоустойчивую изоляцию, способную длительное время противостоять солнечным лучам не меняя своих свойств. Методика подсоединения СИП кабелей к основной магистрали ЛЭП и конструктивные элементы крепления, уменьшают количества арматуры, не требуют зачистки проводов. Процесс стал максимально безопасным и менее трудоемким.

Процедура резки

Правила безопасности при работе с электричеством рекомендуют обесточивать сеть перед тем, как разрезать провода. Для этого существуют специальные рубильники. Если же в силу сложившихся обстоятельств возможности отключить электричество нет, нужно действовать по следующему алгоритму:

Обрезать внешнюю оболочку кабеля на несколько сантиметров.
Раздвинуть изоляцию и проводники на такое расстояние, чтобы их можно было без опаски перекусить ножницами.
Разрезать фазный кабель.
Отогнуть концы провода в стороны и выполнить изоляцию каждого из них.

Аналогичным образом следует поступить с остальными кабелями, которые нужно разрезать. При этом рекомендуется делать разрезы не в одном месте, а смещать ножницы на небольшое расстояние.

Участки проводов, располагающиеся ближе к источнику энергоснабжения, должны обязательно висеть в воздухе на большой высоте, а не касаться земли.

Если неизвестно местонахождения источника электричества и направление движения тока, в целях обеспечения безопасности рекомендуется вырезать участок кабеля так, чтобы все концы остались висеть в воздухе. Их нужно обязательно заизолировать.

Нормы и правила

Главное условие беспроблемного существования построек на земельном наделе – выполнение всех необходимых правил и нормативов, предусмотренных существующим законодательством. СНиП 30-02-97 с изменениями на 2020 год и СП 53.13330.2011 теперь рассматриваются на законодательном уровне.

ЛЭП около города

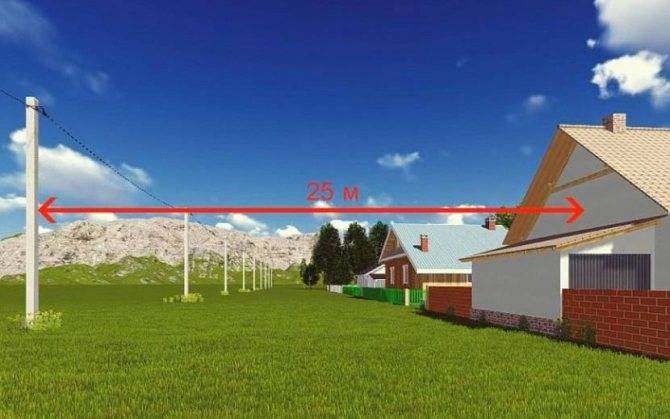

Безопасную удаленность от ЛЭП можно определить даже самостоятельно, хотя при получении разрешительных документов указать на недопустимость близкого нахождения к линиям электропередачи должны официальные лица, утверждающие проект строительства. Согласно существующим правилам минимальное безопасное расстояние от несущего электропровода сооружения определяется следующим образом:

35 кВ, на столбе – 3–4 изолятора – 10 метров;
110 кВ – 6–8 изоляторов – не менее 20 метров;
220 кВ – 15 изоляторов – от 20 до 25 метров;
330 кВ – 2 провода в связке на одной фазе столба линии электропередачи – требуемое расстояние – 20–25 м;
500 кВ – 3 провода на одной фазе – требования к дистанции – 30 метров;
750 кВ – 4 провода в фазе – 40 метров;
1150 кВ – 55 м минимально рекомендованной удаленности, хотя можно встретить рекомендации добавить еще 5–10 м.

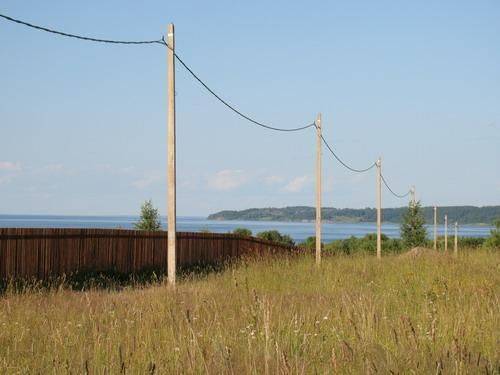

Линия электропередачи

Подсчет расстояния от забора до опоры ЛЭП в корне неверен. По правилам такая дистанция определяется как перпендикуляр, проведённый к заборному столбу от крайней линии проводов. Минимальной высотой для ЛЭП считается 7 м, это значит, что при неблагоприятных условиях накопленный ею заряд может разрядиться в атмосферу, вызвав разрушения и необратимые последствия. Поэтому для большей безопасности считается не расстояние от опоры. Необходимые метры должны быть отмерены от самой крайней точки провода, расположенной со стороны забора.

Ввод СИП в дом

Самонесущий изолированный провод представляет собой многожильный алюминиевый провод, покрытый изоляционной оболочкой из сшитого полиэтилена устойчивого к воздействию ультрафиолета. Для прокладки воздушных линий электропередач используют 2 или 4 провода скрученных между собой. Двужильный СИП применяется для прокладки линий 220В, а четырехжильный для линий 380В. В некоторых марках СИП нулевой проводник может быть не покрыт оболочкой. Также в некоторых марках СИП внутри нулевого проводника прокладывается стальной сердечник. Чаще всего для ответвительных абонентских линий используются кабели с сечением жил 16 или 25 мм 2 , магистральные распределительные лини могут иметь большее сечение. Срок службы кабеля СИП составляет 30 – 45 лет.

При монтаже ВЛ с самонесущими изолированными проводами, в отличие от ВЛ с оголенными проводниками, не требуется применение изоляторов и траверс. Провода крепятся непосредственно к опорам с помощью специальной арматуры. При этом возможно применение опор меньшей высоты. Применение СИП позволяет прокладывать как силовые, так и слаботочные, например телефонные, линии используя одни те же опоры.

При эксплуатации воздушных линий на основе СИП исключены захлесты во время сильного ветра, не происходит коротких замыканий при падении деревьев на провода. Большая прочность скрученных проводов позволяет значительно уменьшить ширину просек при прокладке воздушных линий в лесу. Полиэтиленовая изоляция проводников препятствует намерзанию мокрого снега, поэтому аварии на ВЛ с применением СИП во время снегопадов крайне редки. Эти обстоятельства значительно повышают надежность электроснабжения и снижают эксплуатационные расходы.

Применение СИП для постройки новых воздушных линий и при реконструкции старых ВЛ часто влечет за собой изменение требований «Технических условий» на подключение потребителей. Многие энергоснабжающие организации включают в технические условия выполнение электрических вводов в дома с помощью СИП.

Отведение СИП от ВЛ к дому

Для того чтобы выполнить подключение СИП провода от столба к дому, необходимо точно замерить расстояние до ближайшей опоры. Если оно превышает 25 метров, придётся ставить дополнительный электростолб – возможно, прямо во дворе.

Если же норматив соблюдён, можно прокидывать провод непосредственно от уличной опоры. Разбираемся, что для этого нужно.

Процесс в действии

Теперь проиллюстрируем, как всё это собирается в единую конструкцию.

Установка анкеров и протяжка провода

Сверлить электрическую опору нельзя, поэтому для установки кронштейнов здесь используются не анкерные болты, а бандажная лента. Её оборачивают в два ряда вокруг столба и фиксируют скрепками (букелями).

Тип анкеров для монтажа на фасад подбирается исходя из стенового материала. После закрепления кронштейна, за его ушко цепляется анкерный зажим с вдетым в него проводом аналогично тому, как это делалось на противоположном конце. Установку зажима нужно выполнить так, чтобы провод между столбом и стеной дома был натянут, а не провисал.

Если расстояние ближайшего столба ВЛИ до вашего дома оказалось больше 25 метров и пришлось устанавливать промежуточную опору, провод на неё будет крепиться так, как показано на картинке снизу.

Разводка по фасаду и наращивание провода

После закрепления провода на кронштейн, используя скобы или другие крепёжные элементы, его свободный конец можно протянуть по фасаду к тому месту, где будет произведён ввод. Чаще всего это щиток, в котором установлен автомат.

Если длины провода не хватает, чтобы дотянуть его до нужной точки, в месте установки на фасад кронштейна выполняют соединение СИП кабеля между собой. Делать это в пролётах, особенно если использован провод СИП-4, не рекомендуется.

Если электрический щиток всё же находится с внешней стороны стены, концы провода заводят внутрь щитка для присоединения к автомату УЗО.

Подключение к автомату

Рассмотрим, как подключить СИП к автомату, если электрощиток находится на улице. Вводной автомат может быть посажен на верхнюю дин-рейку, слева от счётчика, а выходной – под ним. Такое взаиморасположение элементов делает монтаж удобным, а само устройство безопасным в эксплуатации.

Но могут быть и другие варианты, в зависимости от конструкции ящика. Например, как на фото снизу, где все автоматы располагаются на нижней рейке. Их клеммы соединяются перемычками с соответствующими контактами счётчика.

Снизу, через входное отверстие провод заводится в щиток и подсоединяется к вводному автомату. На современных приборах УЗО, предназначенных именно на присоединение СИП, у которого несущая жила имеет круглое сечение, предусмотрены удобные зажимные губки полукруглой формы. На выходе из щитка есть ещё один автомат, от которого в дом уже заводится кабель ВВГнг.

Когда прибор учёта находится не с внешней, а с внутренней стороны стены, возникает проблема – а вернее, дилемма. Приходится решать вопрос: завести СИП в дом и уже там подключить к прибору учёта, или прямо на улице перейти на кабель внутренней разводки (ВВГнг).

Технически можно осуществить оба варианта, но если выполнить соединение проводов перед счётчиком, наверняка будут проблемы с энергосбытовой организацией. Поэтому приходится на улице устанавливать отдельный автоматический выключатель на вход которого будет заведён СИП, а на выход – кабель для внутренней разводки. Автомат должен располагаться в боксе, который энергетики опломбируют, и доступа в него у вас не будет.

Подключение ввода под напряжением

Отсчитывать изоляторы следует от траверсы. 16.4.10. Установка трубчатых разрядников на ВЛ 35, 110 кВ под напряжением допускается при условии применения изолирующих подвесных габаритников, исключающих возможность приближения внешнего электрода разрядника к проводу на расстояние, менее заданного. Запрещается находиться в зоне возможного выхлопа газов при приближении внешнего электрода разрядника к проводу или отводе электрода при снятии разрядника. Приближать или отводить внешний электрод разрядника следует при помощи изолирующей штанги. 16.4.11. Запрещается приближаться к изолированному от опоры молниезащитному тросу на расстояние менее 1 м. При использовании троса в схеме плавки гололеда допустимое расстояние приближения к тросу следует определять в зависимости от напряжения плавки. 16.4.12. Запрещается работать на ВЛ и ВЛС, находящихся под напряжением, при тумане, дожде, снегопаде; в темное время суток, а также при ветре, затрудняющем проведения работ на опоре.

Раздел 15, Глава 5

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм 2 . В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

Видео инструкция по использованию защелки для ответвления провода без разрезания:

Проход кабеля через стены

Ввод кабеля ответвления через стены строения выполняют в защитных кожухах из металлических или пластиковых трубок. Одно из лучших решений — проведение кабеля через стену в той же трубе, в которой он выходит из-под земли. Такой же способ можно применить и для прохода через кирпичную или бетонную стену.

Надо сказать, что по существующим нормам как воздушное (до изоляторов на доме), так и подземное ответвление считают частью высоковольтных линий, его обслуживает владелец электросети. Он несет ответственность за их исполнение и состояние. Чтобы все работы по сооружению ответвления, выполненные своими силами, были приняты владельцем сети без замечаний, необходимо заблаговременно пригласить его представителя и ознакомить со своими решениями и материалами.

Надо помнить, что на всем протяжении ответвления от ВЛ до вводного устройства кабель не должен иметь скруток, сращиваний и паек. Длина кабеля должна быть тщательно просчитана, поэтому приобретать его нужно с некоторым запасом. В принципе же лучше не проводить установку токоведущих проводов самостоятельно — такие работы должен выполнять специалист-электрик.

Из этого следует и другое: владельцам нового дома или квартиры, будь то новостройка или вторичное жилье, непременно надо поинтересоваться состоянием электропроводки. И если ремонта не избежать, то есть смысл подумать над тем, чтобы ее полностью заменить.

Начинают, как правило, с подсчета предполагаемой нагрузки, складывая мощность всех подключаемых в квартире приборов. Исходя из этого, можно выбрать сечение провода.

Техника безопасности

Нельзя проводить любые электромонтажные работы:

при повышенной влажности, в тумане или во время дождя;
в темное время суток;
в одежде с короткими или засученными рукавами;
с использованием соединения «орех» при подключении на фасаде;
если на опоре обнаружены любые повреждения ВЛИ.

Использовать приставные лестницы следует с особой осторожностью. Их длина не может превышать 5 метров, а угол между столбом и лестницей должен составлять 60-750. В любом случае натягивать провода, стоя на лестнице, категорически запрещено

В любом случае натягивать провода, стоя на лестнице, категорически запрещено.

Для монтажа потребуется:

отключить все питающие автоматы, чтобы СИП находился без нагрузки;
спецодежда с термозащитой;
технологические карты (все работы ведутся только по этим документам);
регламентированные технологическими картами средства защиты;
изолировать защитными накладками провода, которые могут случайно соприкоснуться с человеком.

Работы ведутся 2 электриками: один – поднимается по столбу, а второй –проводит монтаж на фасаде. У монтажников должна быть аптечка. Подъем осуществляется со стороны противоположной от места размещения СИП. Это необходимо, чтобы электрик не упал, если провод сорвется.

Сначала следует получить разрешение на проведение работ от собственников ВЛИ. Нужно проверить устойчивость столба, на котором находится ВЛИ. Если речь идет о деревянной опоре, то необходимо оценить степень загнивания. Для этого применяется специальный прибор – ПОЗД. Схема установки показана на рисунке.

СИП натягивается между двумя криками на фасаде и опоре, а фиксация происходит анкерными натяжными болтами

Важно, чтобы крепеж был проведен правильно

Сначала электрик поднимается вверх по столбу и с помощью скреп и бандажной ленты монтирует крюк. При креплении провода на деревянном столбе необходим сквозной крюк, который устанавливается без бандажной ленты. Теперь провод крепят в анкерном зажиме, который фиксируется с помощью кронштейна. Нужно оставить примерно полметра провода, чтобы подключать СИП было удобнее.

Теперь второй электрик проводит работы на фасаде. Он натягивает провод и определяет удобное место для зажима на конце кабеля. СИП ставят в зажим и крепят на анкере. Далее провод протягивают по фасаду до места ввода.

Можно ли заводить СИП в дом

После того, как мастер подключил СИП и довел кабель до места ввода в дом, вы можете сделать выбор из двух вариантов:

завести кабель в дом;
сделать разрыв, чтобы соединить кабель с другим, «домашним».

Одни специалисты считают, что СИП можно использовать только на улице. Другие утверждают, что разрывы в проводке крайне нежелательны с точки зрения безопасности. Поэтому все чаще проектные организации разрешают заводить кабель в дом. Для этого провод СИП (в нашем случае предпочтительнее использовать СИП-4) заводят на вводной автомат распределительного внутреннего щита, а затем выполняют внутреннюю разводку электричества по всем помещениям дома.

Часто мастера рассматривают возможность установки к уже имеющемуся автомату дополнительного (двухполюсный или четырехполюсный), до которого идет СИП. После него — кабель ВВГ (медный одножильный или многожильный кабель с изоляцией и внешней оболочкой из полиэтилена или ПВХ). Таким образом, подключаются оба провода — и уличный, и домашний. Переход между проводами считается надежным и безопасным.

Правила, которые необходимо учитывать при установке

Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.

Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.

Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.

Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.

Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.

Цена на замену провода от столба к дому зависит от следующих факторов:

количество, а также тип опор;
расстояние к дому от столба;
марка и сечение кабеля.

При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.

О том, как производится прокладка кабеля от столба к дому, показывается на видео:

Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!
