Общие сведения о заземлении
При оборудовании системы заземления нетоковедущие металлические части электроустановок соединяются с грунтом. В обычном состоянии они не попадают под действие напряжения, но вследствие разных причин могут превратиться в проводники электротока. В большинстве случаев основной причиной такого состояния является нарушенная изоляция.
Когда фаза будет замкнута на корпусе, в нем появится определенный потенциал, соотносящийся с землей. В случае касания металлических деталей человеком, опирающимся на землю или бетонный пол, наступит мгновенное поражение электротоком.
Защитное устройство заземления оборудования перераспределяет ток, возникающий между человеком и заземляющим контуром в обратной пропорции с их собственными сопротивлениями. Как правило, этот показатель у человеческого тела во много раз выше, чем у защитного устройства. Таким образом, через тело пойдет ток не выше 10 мА.
Заземлители могут быть естественными и искусственными. К первой категории относятся уже имеющиеся конструкции, проводящие ток и надежно связанные с землей. Детали для второго варианта изготавливаются из металлических труб, уголков, стержней и других профильных материалов. Соединение заземлителей между собой осуществляется с помощью стальных полос или проволоки, закрепляемых болтами или сваркой. В качестве заземляющих проводников служат специальные кабели с определенным сечением, а также медные или стальные шины.
Заземлением называется устройство, предотвращающее риски поражения током при соединении приборов с землей. Система состоит из заземляющего проводника, соединенного с заземлителем, и представляет собой металлическую пластину или провод. По назначению конструкция бывает:
- рабочей – обеспечивает качество функций электрической сети;
- защитной – предотвращает травмы от поражения током.
Среднестатистическая квартира оснащена однофазной проводкой с переменным током (положительный и отрицательный заряд). В условиях колебания напряжения ток изменяет направление – заряд передается на технику, а не отводится из магистрали. Человека при касании к электроприбору может ударить током. Техника в таких случаях выходит из строя. Прибор переводит электростатический или электрический заряд в землю или к обнуляющему устройству.
Определение назначения проводников
При работе с электропроводкой обязательно нужно перепроверять назначения проводников розетки. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает напряжение 220 V относительно клеммы по внешнему виду являющейся заземляющей, это не значит, что она таковой и является.
Это значит, что один из контактов является фазой, а второй нулем или землей. Если тестер покажет 0, то здесь присутствуют нулевой и заземляющий проводник. Точно понять, что есть что, невозможно.
При отсутствии стопроцентной уверенности в назначении заземляющей клеммы розетки действуют иначе. Сначала нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор 380 V нигде не показывает, а только 220, значит, к розетке подведен один фазный проводник. Теперь нужно приступить к поиску заземления.
Сначала надо отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.
После этого замеряется напряжение между гнездовыми коннекторами.
Если прибор показывает 220 V, значит гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма действительно таковой является. Теперь зная точно, где находится земля, можно определить остальные коннекторы, но предварительно нужно обратно присоединить «землю» к шине заземления.
Если мультиметр показывает 0, значит, земля была присоединена к одному из гнездовых контактов, а второй является нулевым или фазным. Теперь измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, значит, это гнездо и есть настоящее заземление.
Показания в 220 V говорят сами за себя.
Как заземление защищает розетку
возгорание в результате короткого замыкания
Самое неприятное, что может случиться с электропроводкой – это короткое замыкание – соприкосновение нулевой и фазной жил. В этот момент сила тока скачкообразно возрастает и если человек прикасается к части прибора, не являющейся диэлектриком, то вероятность получить удар электрического тока повышенной мощности очень высокая.
Если же заземление в розетке есть, это значит что наружные части электроприбора, способные проводить электрический ток, напрямую соединены с землей – по сути, проводником неограниченной емкости. Так как электрическому току удобнее побежать по заземляющему проводу (его сопротивление на порядок ниже, чем у кожи человека), то в случае короткого замыкания он пойдет именно туда. Если при этом электропроводка сделана правильно – в цепи присутствуют автоматические выключатели и УЗО, то при попадании напряжения на корпус электроприбора электричество выключится примерно через 0,3-0,5 секунды. Даже если это будет короткое замыкание, то, вероятно, успеют подгореть провода, но человек останется невредимым.
Как итог, правильнее будет сказать, что розетка с заземлением защищает не столько себя, сколько человека, который ею пользуется. При этом защита эта в большинстве случаев нужна на доли секунды, которые необходимы автоматике, чтобы отключить поврежденный участок проводки от сети.
Варианты показания мультиметра
Любой прибор, индикаторную отвертку или тестер, необходимо проверить на работоспособность и только после этого применять. Изоляция должна быть целой, без трещин и разрывов. Острие щупа должно отделяться от держателя диэлектрической шайбой, для защиты от случайных прикосновений.
Корпус измерительного устройства должен быть целым. Перед замером штекеры вставляются в гнезда прибора, которые соответствует измерению переменного напряжения. Убедившись в исправности устройства, нужно перевести его в режим измерения переменного напряжения со шкалой 750 V. Это необходимо на случай измерения линейного напряжения, когда по ошибке на розетку завели две фазы.
Этот способ проверки розетки годится, если проверяющий уверен, что заземляющий контакт действительно земля. Тогда стоит задача найти ноль. Один щуп касается заземляющего контакта, а второй вставляется в любое гнездо розетки. Могут быть следующие варианты:
- прибор показывает 220 V, значит контакт фазовый;
- если 0 или единицы вольт, то это нулевой провод.
Показания в несколько вольт говорят, что это ноль. Но как определить ноль, когда дом снабжается электричеством по системе энергоснабжения TN — C и повторным заземлением рядом со зданием? Ведь и в этом случае будут нулевые показания прибора.
Чтобы убедиться, что данный проводник нулевой, нужно отключить заземление в подъездном электрическом щите. Затем замерить напряжение между гнездовыми контактами розетки. Прибор показывает 220 V – найден ноль розетки. Мультиметр ничего не показывает – найдено заземление.
При показаниях прибора 220 V на каждом контакте относительно заземляющего, нужно произвести дополнительное измерение между двумя гнездами розетки. Прибор показывает 0, значит, одна фаза заведена на оба гнезда. В противном случае прибор покажет 380 V, что означает присутствие на розетке двух фаз.
Подключение защитного провода и его проверка
Общие правила
Перед тем, как к розетке подключить заземление, вам следует правильно подвести его. Поэтому в нашей статье мы опишем все этапы организации защитного заземления, начиная от вводного щитка и заканчивая подключением к электрооборудованию.
- Прежде всего, следует помнить, что защитный провод не должен содержать в своей цепи отключающих устройств. Поэтому он монтируется помимо любых автоматов, рубильников и предохранителей.
- Для обозначения защитного заземления используйте желто-зеленый провод. Это значительно облегчит подключение всех устройств и исключит вопросы, как определить заземление в розетке во время ремонта.
- Сечение провода защитного заземления должно быть не меньше сечений фазного или нулевого провода.
- Согласно п.3.247 СНиП 3.05.06-85, последовательное соединение заземляющих проводников запрещено. Каждое новое подключение должно осуществляться своим проводником.
Разводка защитного провода по квартире
Подключение защитного провода к розетке
Если вы не знаете, как подключается заземление к розетке, то следуя нашей пошаговой инструкции, вы без труда выполните эту задачу.
Итак:
- Прежде всего, снимите напряжение с распределительной коробки, от которой предстоит подключать розетку. Если в этой коробке проходят другие провода, то с них тоже следует снять напряжение. А лучше отключить всю квартиру или дом.
- Вскройте коробку и определите фазный, нулевой и защитный провода. Если ваша сеть освещения сделана согласно нормам ПУЭ, сделать это будет не сложно по цветам. Если же это не так, то придется побегать с указателем напряжения.
- Защитный провод подключается к контактам розетки, расположенным отдельно от двух силовых. У розеток разных моделей он может располагаться по-разному, но обычно обозначен знаком заземления или может быть определен визуально.
- Фазный и нулевой провода подключаем к силовым контактам розетки. Причем, очередность здесь не важна.
Проверка заземления в розетках
Проверка наличия или отсутствия заземления особенно актуальна для розеток, установленных в старых квартирах. Да и в новом жилье работоспособность заземляющих систем нередко вызывает сомнения.
Перед тем как проверить заземление, требуется определить положение фазного и нулевого проводов. Если традиционные цвета изоляции не совпадают с фактическими, тогда узнать провода можно при помощи индикаторной отвертки. Необходимо вначале коснуться ее концом одной клеммы, а затем – другой. Когда индикатор загорается – значит в этой клемме фаза, если он не горит – это ноль. Провод заземления не подключается к основным клеммам и окрашивается в желто-зеленый цвет.
Проверка мультиметром
В первом варианте проверка заземления осуществляется с использованием мультиметра. Это необходимо, даже если все цвета совпадают по нормативам. Мультиметр должен быть включен в режим проверки напряжения. Вначале оба щупа устанавливаются на фазу и ноль и замеряется напряжение. Далее нулевой щуп переставляется на заземляющий проводник РЕ.
Если при измерении заземления мультиметром он покажет величину равную или немного меньшую предыдущего значения, следовательно заземление находится в рабочем состоянии. Если на экране высвечивается ноль или нет никаких цифр, значит в системе есть обрыв и она не работает.
Проверка контрольной лампочкой
Проверка контура заземления с использованием контрольной лампочки, успешно заменяет тестер. Для изготовления простейшей контрольки потребуется сама лампочка, патрон к ней, медный провод в изоляции, разделенный на две части и два щупа.
Все элементы соединяются между собой. Все контакты должны быть заизолированы. После этого лампочка вкручивается в патрон.
Схема испытания такая же, как и у мультиметра. Оба щупа устанавливаются в розетку на фазу и ноль. Если все нормально – лампочка загорается. Далее щуп от нуля переставляется на заземляющий контакт. Если лампочка вновь загорелась, значит контур заземления находится в исправном состоянии. Если же она не горит, следовательно где-то обрыв или в щитке неправильно выполнено подключение заземляющего провода.
Как проверить контур заземления
Что такое заземление
Зануление и заземление электроустановок
Как подключить розетку с заземлением – простые советы по монтажу и секреты профессионалов
Заземление розетки
Бытовые методы проверки наличия заземления
Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу. Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода. Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.
Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.
Визуальный осмотр
Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.
В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.
Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета. По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод. Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.
Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.
Зануление при отсутствии заземления
Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой. Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.
Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.
О том что такое зануление и чем оно опасно смотрите в этом видео:
Как определить наличие заземления
Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.
Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.
Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:
- Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
- Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
- Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.
При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая
Методика проверки контура заземления
Если индикатор светится при подключении к заземляющему контакту, значит или неправильно выполнено зануление (подключен фазный проводник) или перепутаны провода на распределительном щитке. Для того, чтобы проверить, подключена ли клемма заземления или она свободна, нужно оставить индикатор в гнезде с фазным проводом и отрезком изолированного провода соединить клемму на колпачке индикатора поочередно к оставшимся контактам розетки.
Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта. Если лампа горит в обоих случаях, то щуп, который воткнут в гнездо находится под фазным напряжением, а заземляющая клемма подключена к нулевому или заземляющему проводнику.
Таким же образом производится проверка тестером. Когда один из щупов прибора подключен к фазе, а второй к нулевой или заземляющей клемме, то показания должны соответствовать нормальному сетевому напряжения. Если при проверке напряжения между фазой и землей показания прибора отличаются от напряжения между фазой и нулем, то можно сделать вывод о том, что заземление выполнено правильно, без зануления.
Правильное подключение проводов питающей сети к розетке. Средний провод – заземление.
Отсутствие свечения лампы или показаний вольтметра при подключении одного из щупов к фазе, а другого к заземлению свидетельствует о том, что заземление отсутствует. Такие же результаты можно получить и в том случае, когда на вводном шиите перепутаны провода фазы и нуля. Поэтому использование индикаторной отвертки при проверке правильности подключения заземления является обязательным условием.
К сожалению, проверка заземления приборами не дает полной гарантии правильности подключения. В любом случае нужно вскрывать розетку и визуально смотреть на подключение проводников. Делается это только при отключенном питании. Для этого на вводном щите выключают автоматические выключатели или откручивают «пробки». После этого нужно убедиться в отсутствии напряжения индикатором, настольной лампой или прибором.
В каких случаях требуется проверить наличие заземления в розетке
Например, при переезде на новое место жительства перед подключением стиральной машины следует проверить заземление розетки.
В случае, если вы заметили, что стиральная или посудомоечная машинка бьет током, даже слабо и изредка — следует обратить на это внимание и проверить исправность заземления в розетке.
Также при наличии шума в колонках, которые подключаются к электросети стоит немедленно взяться за проверку заземления
Не следует снимать крышку с розетки при работающем электричестве.
Никогда не используйте розетку при наличии фазного напряжения на заземляющем контакте.
Так же если вы обнаружили неправильное заземление не пытайтесь переделать его самостоятельно. Тут уже без опытного электрика не обойтись.
Вызов мастера обязателен.
заземление в розетке
Первый способ проверки

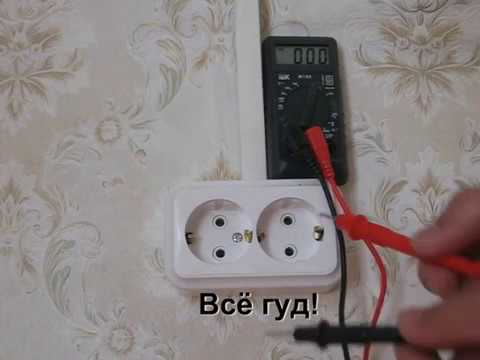

Самый простой способ проверки «земли» в розетки — это мультиметром.
Измерительный прибор «мультиметр»
Внимание! Всегда при работе с электричеством соблюдайте технику безопасности!
Расскажем по-шагово как проверить заземления в розетке мультиметром:
- Настройте мультиметр на режим измерения напряжения.
- Измерьте фазу и ноль.
- Измерьте фазу и заземление.
- Сравните показания.
В случае схожести показаний на приборе заземление присутствует. Можно смело подключать стиральную машинку. В случае, когда значения разнятся, либо на «земле» ноль — заземление отсутствует. Без вызова мастера здесь не обойтись.
В видео наглядно показано как проверить заземление в розетке мультиметром
Второй способ проверки с помощью «контрольки»
При работе с «контролькой» обязательно соблюдайте технику безопасности:
«Контрольку» брать только в резиновых перчатках.
Они могут быть специальные, для электриков либо простые резиновые хозяйственные.
Стоять только на сухом полу на резиновом коврике.
При включении лампы отводить лицо на безопасное расстояние и отворачиваться, так как возможен взрыв колбы.
Контрольная лампа
Рассмотрим по-шагово, как проверить заземление в розетке с помощью контрольной лампы:
- берем «контрольку» и аккуратно вводим оба провода в розетку.
- Лампочка загорится.
- Далее, вынув один провод нужно им коснуться заземления. Лампочка должно загореться также ярко
- Лампочка также должна загореться. Если лампочка не загорается, верните провод назад, который вы доставали из гнезда розетки, и, после этого лампочка должна загореться.
- Далее нужно вытащить другой провод и также коснуться заземления, если лампочка не горит, значит заземления в розетке нет.
- Если же все таки лампочка загорелась — заземление есть.
Вот такими простыми способами мы можем определить наличие заземления в розетке самостоятельно, после чего либо смело устанавливаем бытовую технику, либо вызываем опытного электрика сделать заземление в квартире.
Полезное видео о том, что такое заземление и зачем необходима его исправность.
Виды электрических розеток
Промышленностью выпускаются два вида изделий:
- оснащённые шиной заземления;
- не имеющие шины заземления.
Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.
Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления
Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.
Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления
Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.
Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Итоги и выводы
Заземление — важный элемент электрической цепи, который обеспечивает защиту от коротких замыканий, поражения током или попадания молнии в один из ее участков. Ключевым показателем здесь является сопротивление: чем оно меньше, чем больше тока «уведет» контур и тем ниже будет вероятность серьезного удара или повреждения оборудования. Сопротивление заземления регламентируется двумя документами: ПУЭ и ПТЭЭП. Первый используется для приема только что сданного участка сети, второй — для контроля уже эксплуатируемого участка.
Нельзя пренебрегать нормами контроля, которые призваны проверить качество заземления и работу контура в условиях полной нагрузки. Процедуры производятся как непосредственно после создания цепи, так и в процессе ее использования. Частота проверок зависит от нагрузки на сети и целей, для которых используется контур. Нормы сопроивления при этом вовсе не отличаются. Различают три типа норм: для линий электропередач, трансформаторов и электрических установок. С повышением рабочего напряжения по экспоненте возрастает максимальная величина сопротивления. Также учитывается и ряд специфических показателей (например, удельная проводимость грунта). Исходя из нее можно получить максимальное регламентированное сопротивление.
Основными способами для увеличения эффективности работы заземлителя является использование разных конфигураций проводника. Ключевая задача заключается в том, чтобы предельно повысить площадь прямого контакта контура с землей. Для этого используется один или несколько проводников. В последнем случае их могут соединять как последовательно, так и параллельно.
Также для замера сопротивления контура заземления важно знать и поправочные коэффициенты — например, при вычислении минимально допустимого сопротивления заземления учитывается также удельное содержание материала в грунте и сопротивление повторного заземления. Для получения этого показателя нужно использовать специальное оборудование
