Виды и применение металлорукава для прокладки кабеля

Металлорукав. Типы исполнения и применение.

Металлорукав предназначен для защиты изолированных проводов и кабелей в электрических установках и системах связи от механических повреждений и агрессивного воздействия окружающей среды. Металлорукав применяется для защиты резиновых шлангов и других подобных изделий от механических повреждений, для обеспечения требований пожарной безопасности, для вентиляционных систем и отвода газов.

В зависимости от типа замка (Р1 — Р6) металлорукав подразделяется по способу эксплуатации. Тип Р3 («эр три») предназначен для предохранения проводов, кабелей и др. от механических повреждений.

         Так же, металлорукав подразделяется на негерметичный Р3 (МР) и герметичный в ПВХ-изоляции (МРПИ). В зависимости от материала (оцинкованная, луженная или нержавеющая лента) металлорукав используют в различных климатических условиях. Негерметичный металлорукав может выпускаться дополнительно с хлопчатобумажным или асбестовым уплотнителем, от этого зависит температура эксплуатации изделия. Металлорукав с хлопчатобумажным уплотнителем применим в температурном диапазоне от -600С до +1000С, а с асбестовым уплотнителем (или без уплотнителя) от -600С до +3000С. Степень  защиты от окружающей среды: IP 42; сопротивление сжатию – не менее 750 Ньютонов.

Металлорукав в ПВХ изоляции обеспечивает водонепроницаемость, пыленепроницаемость и стойкость к воздействию окружающей среды. ПВХ изоляция соответствует требованиям пожарной безопасности по ГОСТ Р 53313-2009, категория горения ПВ-0. Компания Промрукав производит металлорукав в ПВХ изоляции специального назначения, которые эксплуатируются в различных климатических условиях и температурах окружающей среды:

«Маслобензостойкий» — УХЛ2, -300С до +600С;

«Морозостойкий» — УХЛ1, -700С до +600С;

«Маслобензостойкий, морозостойкий» — УХЛ1, -550С до +600С;

«Термостойский» — УХЛ3, -500С до +1050С.

Не смотря на больший ассортимент металлорукава, каждый тип соответствует конкретному применению. Так, металлорукав «Маслобензостойкий, морозостойкий» активно применяется в нефтяной и газовой промышленности, а «Морозостойкий» применим в промышленных холодильных камерах. Металлорукав Р3 из нержавеющей стали положительно переносит повышенную влажность и подходит для тропического климата.

         Наиболее частым вопросом, связанным с металлорукавом, является вопрос о необходимости его заземления. Согласно ПУЭ п. 1.7.76:

«Требования защиты при косвенном прикосновении распространяются на:

1-4)…

5) металлические оболочки и броню контрольных и силовых кабелей и проводов на напряжения, не превышающие указанные в 1.7.53, проложенные на общих металлических конструкциях, в том числе в общих трубах, коробах, лотках и т. п., с кабелями и проводами на более высокие напряжения».

         Иными словами, металлорукав необходимо заземлять. Способы заземления разнообразны и могут включать в себя сварку, пайку и использование специальных хомутов или муфт для заземления. ПУЭ п.1.7.139: «Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. Соединения стальных проводников рекомендуется выполнять посредством сварки. Допускается в помещениях и в наружных установках без агрессивных сред соединять заземляющие и нулевые защитные проводники другими способами, обеспечивающими требования ГОСТ 10434 «Соединения контактные электрические. Общие технические требования» ко 2-му классу соединений.

Соединения должны быть защищены от коррозии и механических повреждений.

Для болтовых соединений должны быть предусмотрены меры против ослабления контакта».

         МРПИ обладает необходимыми диэлектрическими свойствами, что подтверждено протоколом испытаний №085-07/10-СТ.

         Дополнительно стоит отметить, что согласно ПУЭ использование металлорукава в скрытой проводке сгораемых конструкций не допускается.

         В заключении можно сделать вывод, что металлорукав является универсальным средством для защиты кабельной линии, в зависимости от условий эксплуатации и типа исполнения, в промышленных и гражданских объектах строительства.

Металлорукав для электропроводки в деревянном доме. Заземление металлорукава по пуэ

Чем вызвана необходимость заземления

Заземление электрооборудования, бронированных кабелей, а также электропроводки, проложенной в металлорукаве, создает условия защиты от поражения электричеством в случае пробоя изоляционной оболочки токонесущих элементов в них.

Когда сопротивление изоляции кабеля снизится ниже нормы, металлорукав будет находиться вод воздействием тока утечки, который по заземляющей перемычке будут уходить в землю. В случае прикосновения к нему человека создается еще одна цепь, параллельная заземлению, но, так как сопротивление человеческого тела гораздо больше, чем у заземляющей перемычки, через него пройдет незначительная токовая величина, безопасная для здоровья и жизни. По ПУЭ при монтаже кабельных линий металлорукав, служащий защитой для проводки, в обязательном порядке следует заземлить и сделать это надо в соответствии с требованиями нормативных документов (ПУЭ п. 1.7.76).

Как заземлить металлический рукав

Прежде чем перейти рассмотрению технологии заземления, необходимо отметить, что заземление кабельной магистрали накладывается с двух сторон, в начале и в конце линии. Закрепить заземляющие перемычки на поверхности металлорукава можно двумя способами: с помощью пайки или металлическим хомутом.

Пайку заземляющих проводников для обеспечения надежного и долговечного контакта, как правило, используют специализированные электромонтажные организации. Так как данный способ не всегда доступен, в частности, когда прокладка проводки производится своими руками, стоит прибегнуть к помощи плотно обхватывающих хомутов. Некоторые и самые распространенные образцы показаны на фото:

Места наложения этих устройств предварительно зачищаются до металлического блеска. Резьбовой крепеж в местах подключения перемычек необходимо с силой обтянуть, после чего рекомендуется нанести слой смазки. Для этой цели можно использовать литол. С целью обеспечения гарантированной электробезопасности в процессе эксплуатации надлежит периодически контролировать надежность точки крепления проводника к металлорукаву, а также его состояние на предмет обрыва.

Заземляющие проводники могут быть выполнены из стали, меди и алюминия. Их минимальные сечения должны соответствовать следующим значениям: медь – 4 мм2, алюминий – 6 мм2. Диаметр стальной проволоки для установки в помещениях – 5 мм, вне помещений – 6 мм. Концы проводников должны быть запрессованы в наконечники. Голые проводники из алюминия, без ПВХ изоляции в качестве перемычек использовать запрещено.

Что использовать в качестве заземлителя

Свободные концы подключенных к металлорукаву перемычек необходимо заземлить, то есть подключить к заземляющему контуру, в качестве которого можно использовать как естественные заземлители, так и искусственные. Если позволяет обстановка, в качестве искусственного заземлителя по ПУЭ допускается самый распространенный вариант подключения к арматуре железобетонных конструкций и фундаментов зданий. Не возбраняется подключение к подземным стальным трубопроводным магистралям, но только в том случае, если они не служат для транспортировки горючих веществ или природного газа, к обсадным трубам пробуренных скважин. Допускается подключение к металлическим оболочкам кабелей, проложенных под землей, исключения составляют изделия с алюминиевыми токоведущими жилами. Если подобных вариантов подключения нет, необходимо обустроить искусственное заземляющее устройство. В качестве простейшего устройства можно использовать металлический проводник, вставленный вертикально в грунт.

Более сложным, а соответственно надежным вариантом, является монтаж заземляющего контура, состоящий из группы таких проводников, соединенных между собой горизонтальными перемычками.

Вопрос обустройства заземлителя актуален для электрических сетей с системой заземления TN-C и TN-C-S. Для сис

Температурный диапазон

Отдельным пунктом нужно рассмотреть диапазон допустимых температур при монтаже гофры и кабеля. Например, провод Р3-Ц может использоваться в пределах от -40 до +100 град. Цельсия. Если к данной аббревиатуре добавляется ПВХ, то диапазон значительно снижается и составляет от -5 до +60 градусов. Впрочем, допустимо кратковременное воздействие повышенной температуры вплоть до +90 °С (например, при монтаже).

Изменение рабочих температур (при эксплуатации) находится практически в тех же пределах. Единственное исключение для кабеля Р3-Ц-ПВХ – минимальная планка составляет -25 град. Цельсия.

Оставить Комментарий

Демонтаж электропроводки при ремонте

Электропроводка хоть и невидима, но ее значение сложно переоценить. С увеличением количества потребителей энергии растет нагрузка на локальные сети. Многие из них не рассчитаны на эксплуатацию в подобных условиях, а потому начинают сбоить или вовсе выходят из строя. Изношенную электропроводку нужно демонтировать, заменив ее новой – более эффективной и надежной. В Москве и Московской области

Метод монтажа кровельной битумной черепицы и характеристики материалов

Битумная черепица показывает себя как хороший материал для создания кровли. Она хорошо отталкивает воду, защищена от промерзания, ультрафиолетовых лучей, перепадов температуры, биологического воздействия. При этом продукция хорошо приспособлена для длительного использования и делает ваше строение еще более красивым. Для того чтобы кровельная битумная черепица показала себя с лучшей стороны, при укладке стоит соблюдать ряд требований

Оборудование для сельского хозяйства

Вам кажется, что стремление человека окружить себя всевозможными помощниками — это признак лени? Как бы не так. Что вы почувствуете, если узнаете, что именно это — движущая сила эволюции, прогресса? В самом деле, как только человек изобрел палку-копалку — это примитивное орудие труда, — жизнь его стала легче, а труд — эффективнее. Ровно та же

Имитация натурального камня в индустрии керамической плитки

Керамическая плитка неизменно имитировала натуральную древесину, бетонную поверхность, металл и, конечно же, природный камень различных сортов. В линейке любого значимого производителя в обязательном порядке присутствует коллекция керамики, адресующая к теме мрамора, оникса, песчаника, сланца или травертина. Итальянский бренд Atlas Concorde — один из заявленных лидеров отрасли. В ассортиментной матрице фабрики присутствует множество серий, относящихся к

Особенности утилизации люминесцентных ламп

На протяжении длительного времени единственным источником искусственного света оставались только обычные лампы накаливания. Но в последние годы их эффективность, срок службы и коэффициент полезного действия перестали удовлетворять потребителей. На смену им пришли люминесцентные лампы разрядного источника света, у которых срок службы и светоотдача в несколько раз больше, чем у лампы накаливания. При работе простой лампы

Характеристики металлорукава

Чтобы выбрать подходящий кабель-канал, следует учитывать его технико-эксплуатационные параметры:

  • внутренний диаметр. Не всегда совпадает с внешним, что зависит от формы профиля. Диаметр наружной оболочки провода умножается на 1,5 или 2, это и будет необходимый размер рукава. Если в один металлорукав укладываются два кабеля, диаметры плюсуются;
  • условный проход. Определяет минимальный диаметр витка профиля. Соединительные и вводные муфты подбираются с учетом этого параметра;
  • наружный диаметр. Размер волны наружного витка, если таковой есть;
  • герметичность (по стандарту IP). Бывает отечественная классификация (P1-3). Зависит от уплотнителя между витками, из чего он сделан. Это же отражается на условиях эксплуатации, например, хлопок — для внутреннего монтажа (неагрессивная среда), асбест — в условиях повышенной температуры, полипропилен — для улицы или при контакте с жидкостями;
  • климатический класс. Сейчас доступно около 50 разновидностей этого параметра (он указывается в паспорте рукава);
  • способность пропускать помехи. Лучший экран — «гармошка», но и витковая гофра при условии заземления тоже годится.

Важно! Также при прокладке электросети учитывается протяженность линии. Необходима такая длина, которая позволит сделать плавный изгиб рукава, чтобы он не деформировался. Таблица характеристик

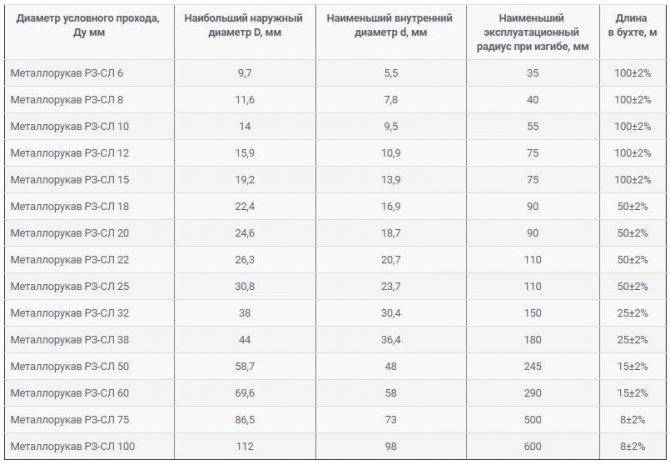

Таблица характеристик

Металлорукав в оболочке

В настоящее время большой популярностью пользуется металлорукав, покрытый защитным слоем, преимущественно из ПВХ. Это обусловлено тем, что такая конструкция меньше подвержена влиянию влаги, трубопровод имеет дополнительный слой защиты.

Основное преимущество металлорукава в оболочке ПВХ – защита человека от поражения электрическим током в случае нарушения целостности изоляции кабеля.

Кроме того, оболочка, как правило, выполнена из самозатухающих полимеров, что увеличивает общую противопожарную защиту конструкции.

Металлорукав в оболочке можно устанавливать в местах открытого доступа.

Разновидности материала

Существует несколько разновидностей бронерукава для кабеля. Они отличаются внешним видом, условиями использования и техническими характеристиками. Классифицируют изделия по двум признакам:

  • способу формовки;
  • материалу внешней оболочки.

Наиболее популярное изделие — это «гармошка». Герметичная труба хорошо сохраняет форму, изготавливают ее из высококачественной нержавеющей стали. Но у этой модели есть существенные недостатки: довольно высокая стоимость и ограничения в гибкости. Максимальный радиус искривления в 20 раз превышает охват трубы. Если превысить этот показатель, то рукав лопнет от перегрузки. Применять изделие можно только в помещениях со специальными условиями.

Для промышленных и жилых объектов подойдет гофра массового типа. Сочленения в ней соединены в сложную конфигурацию, создавая неразрывное прочное изделие. Сгибать рукав можно под разными углами, в том числе на маленькие радиусы. Но есть один недостаток — плохая герметичность. Попавшая внутрь жидкость долго будет храниться в гофре, приводя к образованию коррозии и бактерий.

Вам это будет интересно Термоусадочная трубка для изоляции проводов

Не пропускает влагу металлорукав для кабеля с покрытием ПВХ, которое наносят поверх стальной пружины. У изделия не снижается гибкость. Витки защитят провод от механических повреждений и повысят пожарную безопасность, ведь в замкнутом пространстве пламя не распространяется. Существует следующая классификация изделий по внешнему материалу:

  • рукав из оцинкованной стали;
  • нержавеющая гофра;
  • труба с уплотнителем.

Витковый рукав обычно изготавливают из оцинкованной стали — дешевого материала, который не подвергается коррозии. Если не тревожить изделие после его укладки, то оно прослужит десятилетия. Для подвесного монтажа лучше приобрести гофру из нержавеющей стали. У нее не сотрется покрытие на витках, а сам материал намного прочнее цинка, поэтому труба при правильной установке и подходящих условиях эксплуатации практически вечна.

Металлорукав с ПВХ

Главная EKF Electrotechnica Металлорукав с ПВХ

Описание

Металлорукав в ПВХ – это электротехническое изделие, представляющее собой гибкий металлический канал круглого сечения для заключения в своем объеме силовой и сигнальной проводки. Гибкий металлорукав с изолирующим пластиковым покрытием из полихлорвинила (ПВХ) применяется для защиты проводов, кабелей, гибких шлангов и обеспечивает надежную защиту от механических повреждений. Герметичная оболочка из ПВХ пластиката увеличивает срок службы металлорукава и надежно защищает оцинкованную ленту от коррозии. Благодаря улучшенным характеристикам герметичного металлорукава в сравнении с обычным, существенно расширяется его сфера применения: открытая прокладка металлорукава, транспортировка сыпучих веществ, системы вентиляции, кондиционирования и обогрева. Преимущества: 1. повышенная стойкость к агрессивному воздействию кислот и щелочей в окружающей среде; 2. защита кабеля от различных электромагнитных помех; 3. дополнительная прочность магистрали на разрыв; 4. увеличенный срок службы; 5. защищает от поражения электрическим током.

Номенклатура

НаименованиеДиаметр условного прохода, ммВнутренний диаметр, d ммНаружный диаметр, D ммКол-во в бухте, мМасса бухты, кгОбъем бухты, м3Масса погонного м, кг (не более)Разрыв на усилие, кГс (не менее)Наименьший эксплуатационный радиус изгиба, мм
Металлорукав ПВХ РЗ-ЦП — 6 (50 м) EKF мешок6,050
Металлорукав ПВХ РЗ-ЦП — 8 (50 м) EKF мешок8,0505,30
Металлорукав ПВХ РЗ-ЦП — 10 (50 м) EKF мешок10,09,115,5505,900,0330,1882785
Металлорукав ПВХ РЗ-ЦП — 12 (50 м) EKF мешок12,010,917,6506,000,0330,22142117
Металлорукав ПВХ РЗ-ЦП — 15 (50 м) EKF мешок15,013,920,6508,000,0440,26948130
Металлорукав ПВХ РЗ-ЦП — 18 (50 м) EKF мешок1816,923,6509,000,0480,28951130
Металлорукав ПВХ РЗ-ЦП — 20 (50 м) EKF мешок2018,725,75012,100,0610,32660130
Металлорукав ПВХ РЗ-ЦП — 22 (20 м) EKF мешок2220,727,8204,700,030,36760170
Металлорукав ПВХ РЗ-ЦП — 25 (20 м) EKF мешок2523,732,7205,700,0360,41466170
Металлорукав ПВХ РЗ-ЦП — 32 (20 м) EKF мешок3230,440,0207,300,050,65678325
Металлорукав ПВХ РЗ-ЦП — 38 (20 м) EKF мешок3836,446,02010,500,0760,75690325
Металлорукав ПВХ РЗ-ЦП — 50 (20 м) EKF мешок5046,561,12014,100,130,865150325

Технические характеристики

Технические условияГОСТ 15150-69 ТУ 4833010574538452009
МатериалМатериал стальная оцинкованная лента, пластикат ПВХ
Диапазон рабочих температурот -50° C до +60° C
Длина отрезковЦелый отрезок без разрывов в бухте
Цвет ПВХ оболочкиЧерный, серый и другие цвета под заказ
Степень защитыIP 65
Минимальная температура монтажа-5°С

Габараитные и установочные размеры

Особенности эксплуатации и монтажа

Технические характеристики металлорукова в ПВХ от компании EKF играют особое значение при монтаже в местах с повышенной влажностью – системах кондиционирования, на чердаке, в подвале, на улице и под землей. Согласно климатическим условиям рабочих температур. Рекомендовано использовать для монтажа аксессуары для монтажа труб и металлорукавов от компании EKF.

Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.

Оставить заявку

Что такое металлорукав для проводов

При электромонтажных работах проводка может повредиться (изогнуться, вытянуться, пострадать от укусов грызунов и т. д.). Защиту от негативных воздействий обеспечивает металлический рукав, который делится на следующие виды в зависимости от материала:

оцинкованный. Гибкий кабель-канал, не герметичный. Используя его, монтируют силовые электросети и кабельные линии связи. А так как он экранирует электромагнитные помехи, то находит применение при подключении к защитному заземлению. Материал рукава — оцинкованная стальная лента со стыками, уплотненными хлопчатобумажной тканью. Для гофрорукава, дополненного тканью, предельно допустимая максимальная температура в 3 раза ниже, чем для обычного. При этом изделие востребовано, так как защищает от вертикально падающих капель, УФ-лучей;


Оцинкованный рукав

  • из луженой жести. Еще один распространенный защитный элемент, изготовленный из белой жести, которую дополнительно обрабатывают электролитическим лужением (с применением оловянного напыления). Отличительные особенности таких изделий — долгий срок службы и высокая стойкость к образованию ржавчины. Это обеспечивают покрытие оловом и упаковка, выполненная из полипропилена, выдерживающая суровые условия эксплуатации;
  • с ПВХ оболочкой. Герметичный вид рукавов. Используя их, защищают провода от механических воздействий, химических веществ, УФ-излучения и влаги. Особенность металлорукава с пластиковой оболочкой в том, что он подходит для наружного и скрытого монтажа (местом установки могут быть каналы, траншеи, туннели и даже взрывоопасные зоны). Материалом самого канала служит оцинкованная или нержавеющая сталь. ПВХ-покрытие в разы повышает защитные характеристики изделия, включая пыль и воду (при условии, что используются герметичные соединительные элементы).

Вам это будет интересно Описание клемм для проводов

Кабель-канал из луженой жестиОбратите внимание! Бывает еще один вид — из нержавеющей стали. Несмотря на отличные эксплуатационные характеристики, он реже находит применение, что объясняется его высокой ценой

Преимущества и недостатки рукава

Металлорукава, применяемые для прокладки кабелей, имеют следующие положительные качества:

  • повышают срок службы электросетей;
  • монтируются без применения особых инструментов;
  • высокопрочны, устойчивы к грызунам;
  • защищают от механических повреждений, атмосферных осадков, химических веществ;
  • пожаробезопасны (не поддерживают горения);
  • используя разновидность с ПВХ-оболочкой, при условии надежного заземления в разы повышается защита от ударов тока;
  • при необходимости участок цепи легко и быстро заменяется;
  • сделаны из гибкого материала;
  • экологически безопасны;
  • повороты и изгибы не становятся причиной внутренних напряжений, деформаций.


Изделие с защитным ПВХ-покрытием Есть у изделия и характерные недостатки:

  • цена;
  • усложняет прокладку и продлевает сроки монтажа;
  • не подходит для мест, где накапливается влага (изоляция может испортиться).

Обратите внимание! Недостаток, связанный с ограничением укладки в местах с повышенной влажностью, решается установкой дренажной системы в нижней точке сети. Эффективный способ защиты проводки


Эффективный способ защиты проводки

Технические характеристики

При подборе металлических рукавов гофрированного типа следует ориентироваться на основные технико-эксплуатационные характеристики:

Внутренний диаметр трубы. Он может значительно отличаться от внешнего. При укладке одного кабеля высчитайте его диаметр и увеличьте значение в полтора-два раза, чтобы узнать величину нужной гофры. При размещении двух и более кабелей нужно суммировать их диаметры.
Условный проход. Минимально допустимый диаметр витков, на который ориентируются при покупке соединительных элементов.
Наружный диаметр. Не забывайте, что у гофрированных изделий два внешних диаметра, которые зависят от глубины продавленных роликами сегментов. Тем не менее, под наружным диаметром понимают максимальный размер волны на витке. В случае с гладкоствольными трубами все намного проще.
Класс устойчивости к воздействию пыли и влаги. Может использоваться международная система классификации IP или отечественная – P1, P2, P3 и т. д. Если в первом случае, чем выше цифровое значение, тем лучше защита от пыли и влаги, то в отечественной системе его понижение символизирует ухудшение герметичности, но приводит к уменьшению стоимости изделия.
На герметичность влияет уплотнительный материал, расположенный между витками. Его выбор определяет условия будущей эксплуатации. К примеру, хлопок подойдет для внутреннего монтажа в сухих помещениях без воздействия агрессивной среды, асбест – идеальный вариант при эксплуатации в условиях повышенной пожарной опасности (или там, где происходит локальный нагрев линии). Есть еще и полипропилен – отличное изделие для уличного использования или в комнатах, где на гофру оказывается прямое воздействие каких-либо жидкостей.
Климатический класс нужно учитывать при прокладке наряду с остальными параметрами. По данному критерию металлорукава делятся на несколько десятков разновидностей.
Пропускание помех

Важно определить, насколько хорошо гофра отражает как входящие, так исходящие помехи. Лучшим вариантом станет применение трубы в форме «гармошки», хотя не менее полезными и качественными будут витковые изделия при должном заземлении.
