Устройство СИП
Подходящие к дому ответвления от СИП провода состоят из нескольких алюминиевых проводников, защищённых прочной изоляцией из сшитого полиэтилена (смотрите рисунок ниже).
Устройство СИП
По трём рабочим жилам в строение подаются фазы A, B и C кабеля, а к четвёртой – подключается нулевой защитный проводник. Иногда ответвление к строению от воздушной линии организуется самонесущим проводом, в котором отсутствует нулевая жила.
Дополнительная информация. Отдельные виды СИП выпускаются в виде проводников, лишённых защитной изоляции.
В ответвлениях, предполагающих соединение СИП с медным кабелем, могут применяться провода с жилами сечением порядка 16-ти миллиметров квадратных (использование меньшего показателя запрещено требованиями ПУЭ). Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике.
Кроме того, для формирования ответвления к частному дому может применяться провод марки СИП-2, имеющий несущую нулевую жилу. При его обустройстве, в соответствии с нормативами, максимальный пролет между двумя креплениями не должен превышать 25-ти метров.
Дополнительная информация. Если расстояние от строения до ответвления от линии электропередач составляет более 25-ти метров, для того чтобы соединить провод с домом потребуется установить ещё одну (промежуточную) опору.
На ней обустраиваются соединения проводов СИП между собой с дальнейшим оформлением прямого ответвления от магистральной линии к обслуживаемому дому. На стене это подключение фиксируется посредством особого кронштейна, оснащённого анкерным зажимом.
Для несущего провода СИП-2 такой зажим может выполняться в виде отдельной зажимной плашки (смотрите рисунок «а» ниже), а для СИП-4 используются специальные приспособления с одновременным захватом всех жил (рисунок «б»).
Крепления для СИП-2
Обратите внимание! Такой способ крепления обеспечивает равномерное распределение натяжения между проводами. Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции

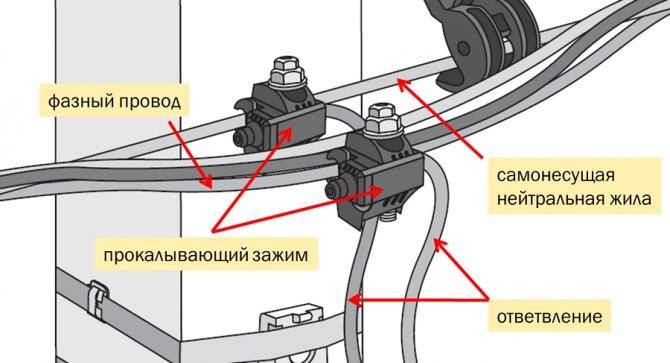

Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции
Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции.
Инструменты для обвязки мелких и круглых грузов пластиковой лентой
Натяжитель для упаковочной ленты Эрго 450 М и Р-268 в виду своей конструкции могут производит натяжение пластиковой ленты на круглой и малогабаритной поверхности. Скрепление ленты происходит с помощью самозатягивающейся пряжки.
Натяжитель ЭРГО 450М
Инструмент для упаковки выполняет функции : натяжение и отрезание ленты.
Машинка делает качественное натяжение и скрепление ленты на круглой и малогабаритной поверхности.
Натяжитель применяется во время упаковки груза, при соединении пластиковой ленты, при помощи полипропиленовой, полиамидной и стальной пряжки.
Натяжитель ЭРГО 450М используется для крепления теплоизоляции на трубах с помощью полипропиленовой и полиэстеровой ленты, а также проволочной оцинкованной пряжки. Инструмент дает возможность притянуть изоляцию к трубе не нарушив ее целосности. Оцинкованная пряжка и пластиковая лента прослужат долго без замены.
Технические характеристики:
Тип ленты — полипропиленовая и полиэстеровая;
Ширина ленты — до 28 мм;
Толщина ленты — до 1,0мм;
Усилие макс. — 250 кг;
Вес — 1,6 кг.
Натяжитель YBICO P268
Инструмент для упаковки выполняет функции : натяжение и отрезание ленты.
Машинка делает качественное натяжение и скрепление ленты на круглой и малогабаритной поверхности.
Натяжитель применяется во время упаковки груза, при соединении пластиковой ленты, при помощи полипропиленовой, полиамидной и стальной пряжки.
Натяжитель используется для крепления теплоизоляции на трубах с помощью полипропиленовой и полиэстеровой ленты, а также и проволочной оцинкованной пряжки. Инструмент дает возможность притянуть изоляцию к трубе не нарушив ее целосности. Оцинкованная пряжка и пластиковая лента прослужат долго без замены.
Технические характеристики:
Тип ленты — полипропиленовая и полиэстеровая;
Ширина ленты — 9-25 мм;
Толщина ленты — 0,35-1,2 мм;
Усилие макс. — 250 кг;
Вес — 1,5 кг.
Процесс упаковки натяжителями ЭРГО 450М и YBICO P278
- Ленту обвязать вокруг груза, сделать петлю, и засунуть ее в пряжку и затянуть
- на ленте идущей от бобины, делается петля и заправляется с другой стороны пряжки (лента, которую нужно обрезать должен быть сверху)
- вставить ленту в инструмент, при этом носик (1) упирается в пряжку, и лента от бобины проходила через носик, потом через нож (2), и через ролик натяжной (3)
- ручкой 5 производится натяжение ленты
- сжав между собой ручки 5 и 4 отрезать ленту.
Инструкция по применению инструмента для круглых грузов, смотрите все очень просто
сопутствующие товары:
- лента упаковочная полипропиленовая
- полиэстеровая лента
- композитная лента
- лента для пресса
- размотчики (диспенсеры) для ленты
- уголки защитные пластиковые
- уголки защитные картонные
- пряжки и скобы
- перчатки хб
Прокладка кабеля по фасаду здания без выполнения перехода
Общие правила наружной прокладки по стене здания:
Минимальные расстояния до элементов при горизонтальной прокладке:
- над наличниками окон или дверей — 30 см;
- под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
- над грунтом — 275 см.
Минимальные расстояния до элементов при вертикальной прокладке:
- до наличников окон — 50 см;
- до края балконов или дверей — 100 см.
Минимальное расстояние от СИП до стены — 6 см.
Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.
По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.
Соединение проводов колпачками СИЗ
Соединение проводов колпачками СИЗ (Соединительные Изолирующие Зажимы). СИЗы представляют собой пластиковые колпачки с конической пружиной внутри, которая при скручивании сжимает и фиксирует провода, а сам пластиковый колпачок СИЗа изолирует соединение проводов, и является противопожарной и механической защитой.
Данное соединение проводов быстрое и простое, для его правильного выполнения необходимо:
- зачистить изоляцию с проводов и кабелей на длину немного меньшей, чем длина самого колпачка СИЗ;
- сложить их в пучок, именно в пучок, а не делать из них скрутку;
- руками накрутить СИЗ по часовой стрелке на пучок проводов;
- дотянуть СИЗ пассатижами.
Преимущества такого соединения проводов и кабелей очевидны (не требуется специального инструмента, нет надобности в дополнительной изоляции, быстрота и простота), но есть и недостатки:
- нельзя соединять многопроволочные провода;
- качество такого соединения будет хуже, чем у вышеперечисленных, поэтому я бы рекомендовал использовать данные зажимы для небольшой нагрузки, например, в цепях освещения.
Колпачки СИЗ подразделяются по общему сечению скручиваемых проводов и обозначаются номерами от 1 до 5, которые указывают количество скручиваемых проводов и их сечение.
Использование инструмента для затяжки лентыс бугелями и скрепами
Назначение скреп и бугелей – фиксация стальной полосы на опоре. Элемент надевается на металлическую ленту, которая охватывает круглый или квадратный столб, свободный конец загибается на скрепу и забивается молотком.
При закреплении бандажныхлент с помощью бугеля или скрепы, бандажная машинка не оставляет на металле растяжек, способных снизить прочность креплений.
Чаще всего скрепы ставятся на промежуточных столбах, где СИП кабель не растягивается и не испытывает фронтальных нагрузок. А бугели устанавливаются на анкерных опорах, размещенных в поворотных точках, в конце и начале трассы, на пересечениях автотрасс, линий ж/д. Они воспринимают повышенную нагрузку под силой тяжести самонесущего изолированного провода.
Что такое пояса-держатели инструментов? И какие есть виды?
Это специальные строительные пояса, сделанные из прочных материалов и оснащенные большим количеством карманов и углублений для того, чтобы в них складывать необходимые инструменты: отвертки, молотки, плоскогубцы, рулетки, гаечные ключи, винты, гвозди, саморезы, болты и т. д.
Выбирая строительный пояс для инструментов обязательно обратите внимание на характеристики изделия. Есть универсальные модели, которые подходят для любой работы, однако многие из их карманов окажутся ненужными или слишком широкими для необходимого инструмента
Вот почему лучше покупать специальные пояса-держатели для инструментов, в зависимости от типа работы. К примеру пояса для садовников имеют больше ниш для полезных садовых инструментов, пояса для сантехников — больше них для различных фитингов и ключей, а пояса для мастерских — очевидно для молотков и отверток.
Кроме того, они отличаются по своим размерам, к примеру мастерские пояса для инструментов меньше строительных и садовых, потому что подразумевается, что человек уже находится в помещении, где все под рукой, и ему необходимо иметь рядом только самые часто используемые инструменты.
Какой же пояс и держатель для инструментов выбрать на свою дачу? Чтобы ответить на этот вопрос следует познакомиться более внимательно с особенностями этих изделий.
Возможные ошибки при монтаже
При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:
Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»
Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.
Когда применять бугель и скрепу
Бугель выдерживает нагрузку в 750-800кг. Если две полосы ленты скрепленные бугелями обхватывают крюк, то это уже 1,5тн. Скрепа держит нагрузку в 600кг или 1,2тн на крюк с двойной лентой 0,7мм.
Вы должны четко понимать, что в любой арматуре должны присутствовать звенья ограниченной прочности для защиты линии СИП от механических повреждений. Что это значит?
Допустим если на СИП падает массивное дерево, то ни в коем случае не должен рваться провод, не должна заваливаться опора, которая по эффекту домино может сложить за собой и соседние. По правилам должны разрушаться звенья в линейной арматуре.
При этом ни какие-то самые дорогие и ответственные, например анкерные зажимы, а дешевые части изделия. Поэтому крепление крюков металлической лентой с использованием скреп и бугелей, и является тем самым слабым звеном.
Нередко даже проектировщики ошибаются и закладывают на все случаи жизни крепление только бугелями, так как они наиболее универсальные и могут применяться как на промежуточных, так и на анкерных опорах. Однако здесь принцип универсальности может сыграть и отрицательную роль. Рассмотрим почему это так.
Допустим у вас есть провод СИП-1 с сечением несущей жилы в 70мм2 и с разрушающей нагрузкой 2 тонны.
Он крепится анкерным зажимом имеющим усилие тоже в 2тн. И все это смонтировано на крюке с двумя лентами и бугелями выдерживающими — 1,5тн.
При последующем ремонте останется лишь поменять два бугеля и кусочек бандажной ленты. По затратам это сущие копейки.
А вот если у вас сечение несущего провода 50мм2, с прочностью 1,4тн, то здесь ситуация уже меняется. Анкер зажим держит 2тн, крюк закрепленный бугелями — 1,5тн, а сам провод только 1,4тн!
Где в первую очередь произойдет у вас порыв? Скорее всего на проводе. И затраты на ликвидацию аварии будут в разы больше. Между тем все можно было бы разрешить еще на стадии монтажа, заложив крепление ленты не бугелями, а скрепами с меньшей разрушающей нагрузкой.
Для СИП еще меньших сечений и соблюдения условия слабого звена, можно применять бандажную ленту меньшей толщины и ширины. С соответствующими скрепами. Все это должно учитываться и просчитываться еще на стадии проектирования.
Правила и порядок строительства ВЛИ
Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.
Установка барабана и вспомогательных механизмов
Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.
Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.
Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор
Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима
Ролики имеют некоторые различия.
- механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
- механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.
После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.
Ручная раскатка провода между опорами
Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:
- Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
- Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.
Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю
Фиксация и натяжение СИП
Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.
Бригада следующей смены приступает к регулировке стрел:
- На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
- Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
- Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.
Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.
Монтаж СИП по деревянным стенам и сайдингу
А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?
Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.
Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.
Данный вариант широко распространен, но имеет как преимущества, так и недостатки.
Плюсы:
- вся конструкция выглядит более эстетично
- вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
- обеспечивается дополнительная механическая защита
Недостатки:
- лишние затраты на металлорукав и крепления к нему
- как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
- помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения
При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток. Что может привести к повреждению изоляции.
Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.
У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.
Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.
Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий
Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».
Что это такое
СИП— это новый тип провода, который пришёл на смену устаревшей воздушной линии электропередачи, где кабель крепился на изоляторах и разносился в стороны, чтобы избежать перехлеста и короткого замыкания.
Описание и расшифровка
Обратите внимание! Новая система лишена таких недостатков, каждая жила покрыта изоляцией, они соединены вместе в одну конструкцию. Укладка такого кабеля не требует специальных столбов с изоляторами, опоры можно ставить на большем расстоянии, нет такого понятия, как нахлест проводов во время ветра
Применяют его в сетях до 35 тысяч Вольт для электрификации жилых домов, уличного освещения и прочих нужд
Укладка такого кабеля не требует специальных столбов с изоляторами, опоры можно ставить на большем расстоянии, нет такого понятия, как нахлест проводов во время ветра. Применяют его в сетях до 35 тысяч Вольт для электрификации жилых домов, уличного освещения и прочих нужд.
Как расшифровать маркировку
Первым делом нужно отметить, что расшифровка маркировки СИП выглядит следующим образом:
- С — самонесущий;
- И — изолированный;
- П — провод.
Приставка «А» в конце маркировки (к примеру, СИП-1А), говорит о том, что нулевая жила покрыта изоляцией. Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С).
Установка самонесущего изолированого кабеля на опоры
Разновидности крепежа для СИП
Для прокладки самонесущего провода используют следующие крепежные элементы:
- промежуточные поддерживающие зажимы;
- кронштейны для крепления анкерных зажимов;
- кронштейны для крепления промежуточных зажимов;
- анкерные кронштейны для проводов энергопотребителя;
- анкерные зажимы для изолированной несущей нейтральной жилы;
- анкерные зажимы для проводов энергопотребителя;
- монтажные крюки;
- крепежную ленту (лента должна быть из нержавейки);
- скрепы из нержавейки;
- бугели из нержавейки;
- стяжки крепежные;
- фасадные крепления для СИП;
- вязки спиральные.
Хомуты
Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.
Анкерные зажимы
С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.
Фасадные и столбовые кронштейны
Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.
Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.
Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.
Натяжитель с храповым механизмом
Теперь рассмотрим храповую бандажную машинку, собранную по несколько иному принципу. Вот ее конструкция и внешний вид.
Больное место в дешевых моделях – зубья трещетки. Они к сожалению имеют привычку выкрашиваться.
Габариты у храповых, поменьше чем у «вертолетов». Главным образом за счет отсутствия крутящегося на шпильке коромысла.
Хотя если его снять, то для переноски в сумке тоже получится довольно компактная конструкция.
Зато в полностью рабочем состоянии, разница в длине уже существенна.
Есть и совсем небольшие разновидности среди данных моделей, которыми можно работать даже одной рукой. Например ИНТ-20 мини.
Механизм фиксации ленты у храповиков существенно переработан. Все происходит значительно проще.
Достаточно перед заправкой полосы совместить прорези губок и крутящегося вала. Для новичков это упрощение минимум вдвое ускоряет работу и повышает производительность.
Сам принцип натяжения тоже иной. На простой машинке одной рукой нужно было постоянно держать ленту в зажатом состоянии, а другой крутить вертолет.
У трещеточной, вы держитесь за неподвижную ручку, а подвижным рычагом поступательными движениями вверх-вниз затягиваете ленту.
Ничего фиксировать и постоянно прижимать не нужно.
Еще одно отличие и плюс – это механизм резки. У ранее рассмотренных моделей он нигде не фиксируется и свободно бегает на своем валу.
В храповых, он снабжен пружиной и всегда находится в нужном положении. То есть, такого неудобного момента, когда резак мешает засунуть ленту, здесь просто нет.
Из минусов нужно отметить, что данными механизмами хоть и умудряются работать с цельной бандажной лентой, не отрезая ее кусками и не вытаскивая из упаковки, но неудобств при этом вы испытаете гораздо больше, чем с ”мясорубкой”.
Конец полосы будет изрядно замят, так что его каждый раз придется выпрямлять молотком.
А сидя на макушке опоры, на это не очень то и охота тратить время.
Еще из недостатков – требуется очень большая длина хвостика бандажной ленты для зацепа механизма. Отсюда идет перерасход материала.
Для затяжки обычной машинкой, достаточно чтобы из бугеля торчало порядка 6-7см стальной ленты. При этом все прекрасно и надежно зацепится.
А вот с храповой, такой фокус не пройдет. Здесь даже 10см будет маловато.
Подводя итог нельзя однозначно говорить, что храповая бандажная машинка или натяжитель, лучше обычной, либо наоборот.
Единственно правильный вывод, к которому приходят электромонтажники проработавшие не один год и с тем и с другим инструментом – «вертолет» или «мясорубка» ИН-20 является более универсальным натяжителем.
Кроме того, прижим ленты у него сильнее. Сказывается разница в рычагах. Зато храповые ИНТ-20 более быстрые. Особенно когда ими работают новички.
В ценовом качестве произвести сравнение данных машинок можно здесь.
