Как сделать ремонт люминесцентных светильников своими руками

Причины неполадок в люминесцентных лампах

Основные неполадки в работе люминесцентных ламп связаны с состоянием пускорегулирующей аппаратуры, называемой балластом. В электромагнитных устройствах чаще всего выходят из строя стартер и дроссель, а в электронных – перегорают различные полупроводниковые и другие элементы. Эту особенность следует учесть, выполняя ремонт светильников с люминесцентными лампами.

Кроме неполадок в аппаратуре запуска и управления, могут возникнуть неисправности и в самом источнике освещения. Чаще всего это происходит в результате износа, старения или перегорания отдельных деталей и компонентов. Поэтому, зная устройство, можно легко установить причину, почему не запускается и не загорается лампа.

Одним из основных признаков неисправности является мигание прибора во время запуска. Этим они отличаются от обычных лампочек, которые перегорают мгновенно. Процесс моргания указывает на возможные изменения химического состава газовой среды в процессе эксплуатации. В таких случаях снижается содержание ртутных паров из-за их постепенного вырождения. Иногда причиной моргания становятся выгоревшие электроды, на которых уменьшается количество нанесенного активного вещества.

Когда люминесцентные лампы начинают мигать, становится хорошо заметно почернение с торцов стеклянной трубки. Именно появление нагара указывает на выгоревшую спираль и необратимые химические процессы. В таких случаях ремонт уже не проводится, возможно лишь продление срока эксплуатации на короткое время. Для этого используется несложная схема или электронный прибор с функцией холодного пуска, подключаемая к выводам контактов.

В некоторых случаях возможно моргание при включении даже полностью исправного светильника. Это происходит под влиянием неблагоприятных факторов. Например, цепь стартера может разорваться, когда синусоида проходит нулевую отметку, и тогда индукционного импульса оказывается недостаточно, чтобы ионизировать внутреннюю газовую среду.

Эта же причина вызывает мигание при запуске из-за низкого сетевого напряжения. В дальнейшем, в процессе работы, при отсутствии скачков напряжения, исправный светильник работает ровно и устойчиво, поскольку пускорегулирующая аппаратура поддерживает определенный уровень тока в газовой смеси.

Виды ламп для ПТФ

Противотуманки не только выполняют свои непосредственные функции, но и помогают исправить недостатки головного света, а также подсвечивают обочину в темное время суток. Благодаря низкому расположению ПТФ подсвечивают качественно дорогу, не рассеивая свет.

В штатную оптику обычно устанавливаются галогенки. Есть водители, которых они не устраивают, в этом случае требуется замена лампы противотуманной фары альтернативным вариантом

Важно знать, какая лампочка лучше

Существует три вида ламп:

• галогенные;
• светодиодные;
• газоразрядные.

Перед тем, как заменить ПТФ, следует определиться с их видом. Выбирая, какие лучше поставить лампы в противотуманные фары, необходимо узнать, плюсы и минусы каждого вида.

Галогеновые

Из недостатков можно выделить:

• небольшой срок службы;
• трудность замены;
• сильный нагрев фары.

Галогенки фирмы Philips

Светодиодные

Большой популярностью для противотуманных фар пользуется светодиодный вариант. При этом есть возможность выбрать цвет и яркость. Кроме того, диоды потребляют значительно меньше энергии.

Недостатком является высокая стоимость. Для мощных светодиодов необходимо дополнительное охлаждение.

Светодиоды для ПТФ

Газоразрядные

Ксенон, применяемый в ПТФ, делает их яркими и эффективными. Срок эксплуатации — три года. Но применение газоразрядных элементов имеет ограничения. Ксенон можно устанавливать лишь на оптику, помеченные буквой «D», и обязательно должен быть установлен автоматический корректор. Недостатком является высокая стоимость и необходимость замены обеих лампочек, если перегорела только одна.

Противотуманки с ксеноном для авто

Классический галоген

В противотуманках используется обычная галогеновая лампа. Тип цоколя зависит от марки автомобиля, чаще всего это Н7 или Н1.

Выбирая новую деталь, предпочтение стоит отдавать только известным фирмам, которые хорошо зарекомендовали себя на рынке. К таким относятся:

• Koito;
• Philips;
• Osram;
• MTF;
• Narva.

Лампы галогенового типа имеют желтоватое свечение, потребляют от 35 до 75 Ватт и работают около 2-4 лет.

Ксеноновые лампы

Главным достоинством газоразрядных ламп является их высокая яркость, поэтому ПТФ с такими лампами считаются самыми эффективными. Но и недостатков у ксенона немало: кроме высокой стоимости, это и относительно невысокий ресурс (три года), и ограничения по применению (допускается установка только на оптику, маркированную символом D), и необходимость замены обеих лам при выходе из строя одной.

Если вы хотите, чтобы противотуманки светили ярче – не имеет смысла ставить более мощные галогенные лампы, а лучшим выбором будет ксенон. Зато со светодиодными лампами у вас не будет проблем с ГИБДД – их можно ставить на ПТФ без ограничений.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

900мм и 1200мм

Чем больше их длина, тем ярче свечение.

Схемы подключения люминесцентных ламп

Для подключения люминесцентной лампы в осветительную электросеть квартиры и офиса необходимо использовать специальную пускорегулирующую аппаратуру (ПРА).На практике применяются два различных видаПРА. Это – электронный вид (ЭПРА или «электронный балласт»), представляющий собой электронную схему запуска лампы, и электромагнитный – ЭМПРА, состоящий из дросселей и стартёров. Последний вид пускорегулирующей аппаратуры получил наибольшее распространение, а схема подключения с помощью ЭМПРА (стартёрная схема подключения) выглядит следующим образом.

где:

• С – компенсационный конденсаторLL- дроссельEL- лампа люминесцентнаяSF- стартёр

Наиболее часто используются светильники, содержащие две последовательно подключённые лампы. Для включения в осветительную сеть двух люминесцентных ламп используется следующая схема:

А– для люминесцентных ламп мощностью 20 (18) ВТ

В– для люминесцентных ламп мощностью 40 (36) ВТ

При использовании схемы «А» следует учесть, что мощности дросселя LL должна хватать для работы с двумя лампами, а стартёры должны иметь рабочее напряжение 127 вольт.

Светильник с люминесцентными лампами работает следующим образом- трубчатая лампа заполнена аргоном и парами ртути. Стартер необходим для пуска лампы, нужно на короткое время прогреть электроды, ток, текущий через дроссель и стартер значительно увеличивается, нагревает биметаллическую пластину стартера, электроды лампы прогреваются, контакт стартера размыкается, ток в цепи уменьшается, на дросселе образуется кратковременное большое напряжение, его энергии накопленной хватает на то, чтобы пробить газ в колбе лампы. Далее ток идет через дроссель и лампу, при этом 110 Вольт падает на дросселе, а 110 Вольт на лампе, пары ртути с помощью люминофора создают свечение, воспринимаемое глазом человека.

Дроссель почти не потребляет энергию, энергию, которую он берет при намагничивании, он почти полностью возвращает при размагничивании, при этом бесполезно загружаются провода, чтобы разгрузить сеть используется конденсатор С, обмен энергией происходит не между сетью и дросселем, а между дросселем и конденсатором. Наличие конденсатора понижает КПД лампы, без него КПД лампы 50-60%, с конденсатором С – 95%. Конденсатор, который подключен параллельно стартеру, используется для защиты от радиопомех.

Неисправность люминесцентного светильникаможет заключаться в нарушении электрического контакта в схеме светильника или в выходе из строя одного из элементов светильника. Надежность контактов проверяется визуальным осмотром и проверкой тестером.

Работоспособность лампы или пускорегулирующей аппаратуры проверяется путем последовательной замены всех элементов на заведомо исправные.

Люминесцентная лампа представляет собой газоразрядный источник света, световой поток которого формируется в основном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора. При включении лампы в парах ртути, которыми заполнена колба, происходит электрический разряд и образовавшееся при этом ультрафиолетовое излучение воздействует на покрытие из люминофора. При этом происходит преобразование частот невидимого ультрафиолетового излучения (185 и 253,7 нм) в излучение видимого спектра.

Подобные лампы в наше время широко используются для общего освещения производственных и бытовых площадей самых различных народнохозяйственных и жилищных объектов. По сравнению с традиционными лампами накаливания они имеют лучшую световую отдачу и значительно больший срок службы и составляют, поэтому, серьёзную конкуренцию привычным для нас осветительным приборам.

Неисправности и ремонт электронного балласта

Существуют разные схемы электронных балластов, но принцип действия каждого из них практически не отличается. Поэтому ремонт люминесцентной лампы производится в определенной последовательности, с некоторыми различиями. В газоразрядных устройствах установлены нити накаливания, обладающие некоторой индуктивностью. Благодаря этому свойству они включаются в схему автоколебательного контура с катушками и конденсаторами. Этот контур находится в обратной связи с инвертором, основой которого служат мощные транзисторные ключи.

Нагревание нитей приводит к увеличению их сопротивления, параметры колебаний подвергаются изменениям. Инвертор реагирует на эти изменения и выдает нужное значение напряжения для запуска лампы. Пройдя сквозь ионизированный газ, ток выполняет шунтирование напряжения на нитях и снижает их накал. Сила тока внутри лампы регулируется за счет обратной связи инвертора и контура автоколебаний.

Питание инвертора осуществляется с помощью диодного выпрямителя, оборудованного фильтрационной системой, выполняющей сглаживание помех. Высокая частота инвертора позволяет полностью исключить моргание и шум во время работы, поэтому ЭПРА пользуются широкой популярностью среди потребителей.

Зная устройство электронного балласта, гораздо проще определиться с тем, как его быстро отремонтировать. Качественная диагностика может быть выполнена только в специализированной мастерской с использованием осциллографа и прочего оборудования. Если же проверка производится самостоятельно, то начинать следует с визуального осмотра неисправной платы. После этого все детали поочередно проверяются измерительными приборами, имеющимися в наличии.

Наиболее частой причиной отказа электронной аппаратуры или ЭПРА для люминесцентных ламп является сгоревший транзистор, который легко определяется в ходе осмотра. При невозможности визуального определения, детали поочередно выпаиваются из платы и прозваниваются мультиметром. В исправном состоянии сопротивление транзисторов будет составлять 400-700 Ом. Если один из транзисторов перегорает, то обычно сгоревшим оказывается и резистор в 30 Ом.

Еще одним слабым местом электронной схемы считается предохранитель с низким сопротивлением от 2 до 5 Ом. Иногда может сгореть один из элементов диодного моста. В таких случаях ремонт ЭПРА заключается в установке вместо неисправных деталей новых элементов, и балласт вновь продолжит свою работу.

Производство ремонта

Электронный балласт

При обнаружении неисправности в одной или нескольких деталях, требуется выпаять неисправные, заменив их другими. Вот тут нам и помогут дополнительные неисправные энергосберегающие лампы. С каждой из них необходимо произвести те же действия, что и с ремонтируемой ЭСЛ, т. е. провести полную ревизию, чтобы понять, есть ли в наличии необходимые исправные детали.

Конечно, наилучшим будет вариант, при котором у одной из ламп сгорела нить накаливания, а у другой – электронный пускорегулирующий аппарат, проще балласт. При таком везении нет необходимости перепаивать отдельные детали, достаточно просто заменить неисправный ЭПРА на рабочий. Если же такой возможности нет, то придется поработать паяльником. Конечно, обычным жалом выполнить такую работу не получится. Этот вопрос решается наматыванием на жало медной проволоки. Оптимальное сечение меди – 4 мм. Таким паяльником уже можно выполнять мелкие работы.

В отличие от диодного моста транзисторы проверить на месте не получится. Как прозвонить? Да очень просто. Для начала их необходимо удалить с платы и только после этого прозвонить. В случае неисправности нужно выбрать подходящие по параметрам, причем сам тип транзистора в данном случае не имеет принципиального значения.

Конденсатор, если он сгорел, обычно видно невооруженным глазом. Он вздувается, либо на нем виден пробой. Так же как и с любой другой деталью, его нужно удалить, а на его место поставить подобный. В дешевых лампах, в основном производства Китая, выход из строя конденсатора является основной причиной неисправности энергосберегающей лампы.

Внешний вид конденсатора

Блок питания из ЭПРА — схема

В качестве силовых ключей используются импортные транзисторы MJE13003, MJE13007, в редких случаях MJE13009 и их аналоги. Транзисторы можно сказать,что создавались специально для работы в сетевых ИБП. Аналогичные транзисторы используются и в компьютерных блоках питания. Итак, для начала хочу представить основные достоинства такого блока питания.

1. Компактные размеры и легкий вес
2. Малые затраты и низкая стоимость
3. Надежность работы

Это лишь основные достоинства нашего самодельного блока, но у него есть и другие (скрытые) достоинства. Некоторые ИБП работают только под определенной нагрузкой, иными словами блок питания не сможет работать в холостую или с маломощной нагрузкой. Таким свойством обладают достаточно популярные ЭТ (электронные трансформаторы), которые предназначены для питания галогенных ламп с мощностью 12 вольт. Наш блок питания включается при подачи сетевого напряжения, способен питать нагрузки с мощностью от долей ватта (светодиоды и т.п.) до 40-50 ватт. Такой блок может использоваться в качестве лабораторного блока питания для начинающего радиолюбителя.

Блок питания не боится коротких замыканий на выходе (взамен электронный трансформатор выходит из строя после секундного КЗ), обладает высокой стабильностью работы и может работать в течении очень долгого времени без выключения. Суть переделки балласта заключается в ее доработке. Нам нужно мотать импульсный трансформатор, который обеспечивает гальваническую развязку от сети 220 вольт и понижает напряжение до нужного нам уровня.

Трансформатор можно мотать практически на любом ферритовом сердечнике (кольца, броневые чашки или Ш-образный сердечник). Сетевая обмотка содержит 130 витков провода 0,3-0,6 мм, понижающая должна содержать 8-9 витков, что соответствует выходному напряжению 12 Вольт.

Напряжение от балласта подается на обмотку трансформатора через конденсатор ( напряжение конденсатора подобрать в пределах 1000-3000 вольт, емкость 3300-6600 пкФ). Вторичную обмотку трансформатора желательно мотать несколькими жилами тонкого провода (4 жилы провода 0,5мм), на выходе получается порядка 3,5-4 Ампер. Возможно также применение готовых трансформаторов из ЭТ с мощностью 50-150 ватт.

Для выпрямления напряжения следует использовать мощные импульсные диоды или диодные сборки от компьютерных блоков питания. Из отечественного интерьера можно использовать КД213. При подборе диодов для блока питания из ЭПРА следите, чтобы максимально допустимый ток диода был в районе 8-12 Ампер, сам диод должен работать на частотах 100-150 кГц.

Начнём с определения.

ЭПРА (Электронный Пуско Регулирующий Аппарат) – это устройство, предназначенное для поджига газоразрядных ламп и поддержания их в рабочем состоянии.

Соответственно, горение таких ламп без ЭПРА невозможно, а, значит, этот блок имеется во всех светильниках, которые работают с лампами на основе инертных газов, или даже в самих лампах (например, в энергосберегающих неоновых со стандартными цоколями).

Рассмотрение преимуществ и недостатков ламп мы оставим на потом, а сейчас остановимся подробнее на блоке их питания.

Основные компоненты ЭПРА

В составе подавляющего большинства таких устройств имеются:

• Фильтр (могут отсекаться помехи из сети питания, или, наоборот, создаваемые самим блоком питания).
• Выпрямитель.
• Корректор мощности.
• Выходной сглаживающий фильтр.
• Инвертор.
• Балласт.

Однако, в целях экономии (габаритов или конечной стоимости) некоторые производители могут убирать те или иные блоки.

Блоки могут реализовываться из самостоятельных радиоэлементов или на основе специальных микросхем.

Даже при беглом взгляде на состав ЭРПА становится понятно, что перед нами – готовый импульсный блок питания.

Работа с патроном

Патроны в светодиодных лампах бывают трёх видов. Они отличаются методами крепления к корпусу и проводам, подводящим ток. На каждой детали есть маркировка. Буква означает систему штыревого подключения, а число — расстояние между штырями, измеряющееся в миллиметрах. Для нормальной работы светодиода нужно подключить только один провод к каждому патрону. Поэтому его не нужно демонтировать, достаточно подсоединить по одному кабелю к клеммной колодке.

Обычно мастера стремятся выполнить всю работу профессионально. В этом помогают специальные клеммные колодки. Они позволяют не изолировать провода, повышают надёжность их подключения. Одна колодка даёт возможность подсоединить сразу несколько мест установки. Если нет возможности приобрести эти детали, то необходимо демонтировать патроны. Старые модели крепят к корпусу винтами. В них провода заводят в отверстия на внутренней стороне и закрепляют. В места присоединения вставляют подпружиненные втулки. Так обеспечивается фиксация лампы между двумя патронами, а также исключается влияние габаритов арматуры конструкции.

В том случае, когда в устройстве два патрона и больше, к одной свободной клемме добавляют ещё одну перемычку. Но у этой схемы есть слабая сторона: если извлечь лампу из элемента, который получает питание, то и остальные светильники погаснут. Это обусловлено тем, что к соседним патронам подходит напряжение сквозь перемычку внутри прибора. Когда провод зажмут с винтами, его дёргают и тянут, так как он может находиться не на клемме и оставаться незакреплённым.

Патроны современных производителей крепят пластиковыми или металлическими пластинами. Для их демонтажа сжимают защёлки друг к другу пинцетом, это позволяет элементу легко выйти из выемки. На одной стороне конструкции находятся плоские пружины. Для подсоединения всех патронов к кабелю, проводящему питание, их соединяют перемычками. Длина крепления зависит от расстояния между соседними элементами. Затем остаётся только смонтировать патроны обратно в светильник и подсоединить провод к колодке для подачи питания. Также подключают и элементы, расположенные на противоположной стороне.

После этого достаточно закрепить светильник на потолке, подключить питание к клеммам на колодке и заменить люминесцентную лампу на светодиодную. На всю работу в неторопливом режиме и без опыта и особых умений уйдёт не более часа.

Ремонтные работы

Ремонт мигающего осветительного прибора осуществляем в такой последовательности:

1. Проверяем напряжение в электросети и качественность контактов.
2. Меняем лампочку на исправную.
3. Если светильник продолжает мигать, меняем стартер в светильниках ЭмПРА, проверяем дроссель. В случае с ЭПРА понадобится починка или замена электронного балласта.

Для выполнения ремонтных работ понадобится определенный набор инструментов, в том числе паяльник, мультиметр, отвертки. Очень неплохо, если кроме инструмента имеется хотя бы базовый набор познаний в электротехнике.

Электромагнитный балласт

Чтобы починить устройство с ЭмПРА, выполняем следующие действия:

1. Проверяем конденсаторы. Применяются для снижения электромагнитных помех и компенсации недостатка реактивной мощности. В некоторых случаях неисправность связана с утечками тока в конденсаторах. Эту причину нужно исключить первой, чтобы избежать ненужной замены достаточно дорогостоящего конденсатора.
2. Прозваниваем электромагнитный балласт, чтобы найти пробой. Если мультиметр имеет опцию замера индуктивности, по характеристикам дросселя ищем межвитковое замыкание. Перемотка балласта своими руками не стоит потраченного времени — это очень трудоемкая операция. В связи с этим балласт проще поменять или поставить электронный аналог. Нужный ЭПРА можно купить в магазине или достать из вышедшей из строя лампы.

Электронный балласт

Схемы ЭПРА отличаются в зависимости от производителя. Однако принцип их работы ничем не отличается друг от друга: нити накала характеризуются определенной индуктивностью, что дает возможность задействовать их в автоколебательном контуре. Контур включает конденсаторы и катушки, обладает обратной связью с инвертором, состоящим из мощных транзисторных ключей.

Когда нити нагреваются, их сопротивление возрастает, параметры колебаний меняются. Реакция инвертора состоит в выдаче напряжения для розжига лампочки. Происходит шунтирование током через ионизированную газовую среду напряжения на нитях, вследствие чего снижается накал. Обратная связь инвертора с автоколебательным контуром дает возможность управлять силой тока в лампочке.

Ремонт электронного балласта

Для диагностирования состояния ЭПРА в условиях мастерской применяют осциллограф, частотный генератор или другую измерительную технику. Если ремонт проводится дома, поиск проблемы осуществляется путем визуального осмотра электронной платы и последовательного поиска испорченного компонента с помощью подручных измерительных устройств.

Вначале проверяем предохранитель (если есть). Поломка предохранителя нередко оказывается причиной выхода из строя светильника. Бывает это в случае скачка напряжения в электросети. Предохранитель перегорает из-за неправильной работы пускорегулирующего устройства.

Причиной неисправности может быть практически любой элемент балласта, в том числе конденсатор, резистор, транзистор, диоды, дроссели и трансформаторы. На проблему указывает почернение электронных компонентов, произошедшее вследствие выгорания.

Работоспособность системы проверяют мультиметром. Чтобы проверка была качественной, рекомендуется разобрать систему на детали, выпаяв нужные компоненты из платы. Когда детали находятся вместе, возможны ложные результаты измерений. Без выпаивания достоверные показатели можно получить лишь на пробой.

Найденные неисправные детали следует заменить. Пайка полупроводников (диодов и транзисторов) должна осуществляться очень аккуратно, так как эти компоненты легко выходят из строя после перегрева.

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

Причины неполадок в люминесцентных лампах

Основные неполадки в работе люминесцентных ламп связаны с состоянием пускорегулирующей аппаратуры, называемой балластом. В электромагнитных устройствах чаще всего выходят из строя стартер и дроссель, а в электронных – перегорают различные полупроводниковые и другие элементы. Эту особенность следует учесть, выполняя ремонт светильников с люминесцентными лампами.

Кроме неполадок в аппаратуре запуска и управления, могут возникнуть неисправности и в самом источнике освещения. Чаще всего это происходит в результате износа, старения или перегорания отдельных деталей и компонентов. Поэтому, зная устройство, можно легко установить причину, почему не запускается и не загорается лампа.

Одним из основных признаков неисправности является мигание прибора во время запуска. Этим они отличаются от обычных лампочек, которые перегорают мгновенно. Процесс моргания указывает на возможные изменения химического состава газовой среды в процессе эксплуатации. В таких случаях снижается содержание ртутных паров из-за их постепенного вырождения. Иногда причиной моргания становятся выгоревшие электроды, на которых уменьшается количество нанесенного активного вещества.

Когда люминесцентные лампы начинают мигать, становится хорошо заметно почернение с торцов стеклянной трубки. Именно появление нагара указывает на выгоревшую спираль и необратимые химические процессы. В таких случаях ремонт уже не проводится, возможно лишь продление срока эксплуатации на короткое время. Для этого используется несложная схема или электронный прибор с функцией холодного пуска, подключаемая к выводам контактов.

В некоторых случаях возможно моргание при включении даже полностью исправного светильника. Это происходит под влиянием неблагоприятных факторов. Например, цепь стартера может разорваться, когда синусоида проходит нулевую отметку, и тогда индукционного импульса оказывается недостаточно, чтобы ионизировать внутреннюю газовую среду.

Эта же причина вызывает мигание при запуске из-за низкого сетевого напряжения. В дальнейшем, в процессе работы, при отсутствии скачков напряжения, исправный светильник работает ровно и устойчиво, поскольку пускорегулирующая аппаратура поддерживает определенный уровень тока в газовой смеси.

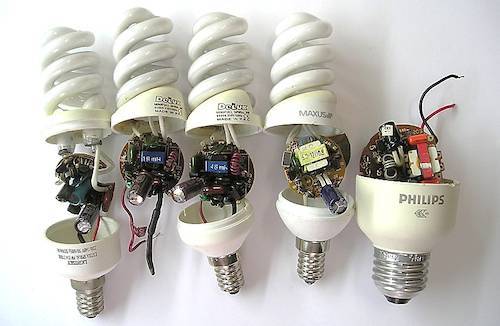

Разборка ЭСЛ

Неисправности люминесцентных ламп связаны главным образом с электроникой. Разбор изделий нацелен на получение доступа к печатной плате и электромагнитному балласту. Демонтаж прибора начинается с его внешнего осмотра. В нем могут быть механические повреждения и трещины. Если приложить небольшие усилия, конструкция разрушится без возможности восстановления.

Отделение колбы от корпуса не представляет больших сложностей. Крепление двух частей осуществляется при помощи защелок, установленных внутри корпуса. Доступ к ним удобен с помощью подходящего размера отвертки. Процесс требует аккуратности и внимания. Торопливость или излишние усилия при отделении элементов приведут к обрыву проводов, что существенно затруднит дальнейшую работу. Если лампа эксплуатируется продолжительное время, то из-за высыхания пластика защелки могут потерять свою эластичность. Открыть механическим путем их не удастся. Корпус придется разрушать дисковой фрезой малого размера или другим способом.

Есть варианты сохранения корпуса. Для этого потребуется сделать на нем фрезой несколько надрезов и аккуратно раскрыть образовавшиеся лепестки. Колба легко отделится. По завершении работ все детали корпуса восстанавливаются в первоначальном виде с помощью клея.

Данный этап разборки откроет доступ к блоку электронной платы. Она соединена с разрядной трубкой и цоколем. Печатная плата – регулирующее и пусковое устройство. Заменяет устаревшие стартеры и дроссели. Плата соединена с разрядной трубкой и цоколем в колбе при помощи проводов. Без их разрыва с электронной схемой дальнейший ремонт энергосберегающих ламп своими руками практически невозможен. Они могут отделяться от базы распайкой или разрезом. В обоих случаях должно предусматриваться их возвращение в исходное состояние после устранения неисправностей лампы. Круглая плата – искомый компонент для дальнейшей работы.

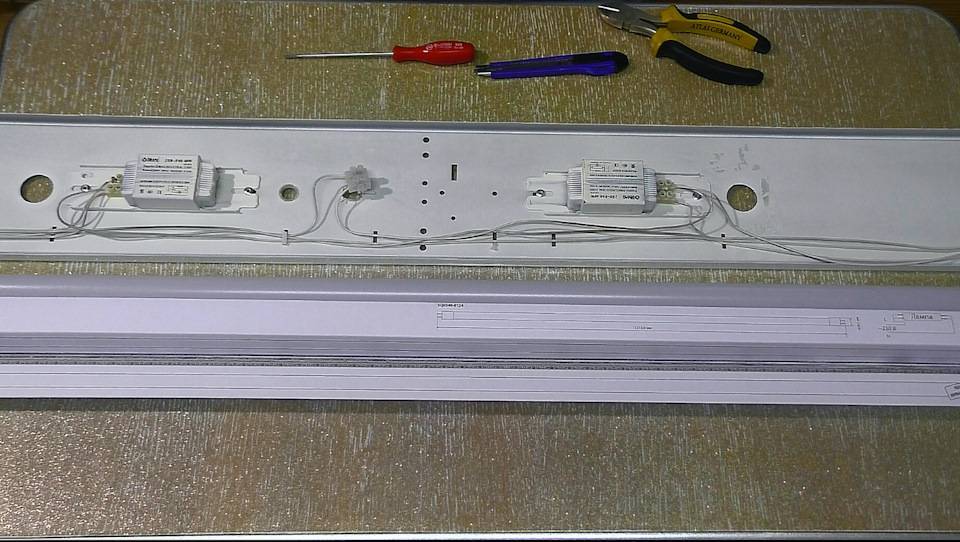

Люминесцентные светильники на две, четыре и более ламп

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

фаза

ноль

земля

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Неисправности и способы их устранения

Первое, что нужно сделать, — проверить напряжение на контактах лампочки и стартера. Если его нет, меняем неисправные элементы на новые.

Однако зачастую с напряжением все в порядке, но лампа дневного света все равно не включается, или часто мерцает, или моргает, но не загорается. Ниже рассмотрим наиболее распространенные проблемы, ведущие к такой ситуации:

1. Когда лампочка после включения не только не мерцает, но и не светится, речь, вероятно, идет о прерывании цепи. Чтобы обнаружить такой дефект, прозваниваем цепь с помощью мультиметра. Возможно, что проблема возникла из-за отсоединившегося проводника или поломанной вилки устройства.
2. Если во время работы люминесцентной лампы отмечается недостаточно сильное свечение с одной из ее сторон (при этом слышно потрескивание), причина неисправности заключается в коротком замыкании. Для устранения проблемы подойдет два способа. В первом случае переворачиваем лампу так, чтобы рабочий и нерабочий концы поменялись местами в патронах. Если свечение не нормализовалось, меняем колбу. Второй вариант решения вопроса состоит в проверке целостности проводов и патронов.
3. Еще один вариант поломки: лампы горят постепенно угасающим желтым светом. Тут не обойтись без замены лампочки, поскольку причина проблемы в разгерметизации колбы и проникновении в нее воздуха.
4. Спустя какой-то период на лампочке появляется потемнение. В таком случае проверяем дроссель. Для этого снимаем показатели рабочего и пускового тока. Слишком высокий уровень указывает на необходимость замены дросселя.
5. Если появление темных пятен сопряжено с проскакивающими электрическими разрядами, но свечение не исчезает, неисправность, скорее всего, кроется в стартере. Чтобы установить причину точнее, делаем замер рабочего тока. В случае повышенного уровня меняем стартер. Если ток в пределах нормы, несколько раз проворачиваем лампочку в патроне. Свечение должно восстановиться. Если нет — меняем лампу.
6. При постепенном снижении интенсивности свечения проверяем рабочее напряжение. Ток выше нормы указывает на неисправность дросселя. Если в рамках допустимого — понадобится замена лампы, поскольку есть недостаток ртутного содержимого.
7. Когда лампочка моргает после выключения, причин мерцания бывает несколько (как и после включения). Наиболее распространенная заключается в моргании из-за совместной работы лампы и переключателя с подсветкой. Энергия, идущая на подсветку, становится фактором включения лампочки, однако ее объема недостаточно, и потому светильник только мигает. Единственный выход — отказ от выключателя с подсветкой.
8. Порой моргание идет вследствие воздействия электромагнитных волн. Проблема возникает, когда в непосредственной близости от лампы расположена электробытовая техника (телевизор, компьютер и т.д.). Также источником волн являются радиостанции, вышки сотовой связи, ЛЭП и другие подобные объекты. Проблема решается только устранением ее первопричины.
9. Мерцание возникает из-за неисправной электропроводки в квартире (доме). Обычно лампа начинает мигать в сырую погоду. Необходимо менять проводку на новую.
10. Недостаток напряжения в сети (нехватка 10 и больше процентов) — еще один фактор, приводящий к миганию светильника.
11. Люминесцентные лампы не всегда включаются или моргают при слишком низкой температуре (ниже 5 градусов тепла).

Любой из перечисленных выше факторов способен привести к миганию люминесцентной лампочки. После нахождения неисправности ее необходимо обесточить до восстановления работоспособности. Следует помнить, что неправильная работа одного из элементов ведет к повреждению других звеньев системы.
