Как установить ангельские глазки на приору

Реснички

Тюнинг передних фар Приоры, для многих заканчивается именно на «ресничках». Это обычные накладки, повторяющие форму верхней части фары и покрашенные в цвет кузова. Они продаются в готовом виде в магазинах автозапчастей, но реснички можно и сделать.
Их можно сделать из отрезка виниловой пленки, форму которой придется изменить для того, чтобы нанести на фару – это делается мыльным раствором (точно так же, как с нанесением тонировки). Накладки из магазина крепятся к кузову либо герметиком, либо двусторонним скотчем. Помните о том, что реснички ограничивают высоту освещаемого пространства. Помимо них есть и другие достойные идеи для тюнинга на Ладе Приора.

Регулировка фар с помощью корректора

Регулировку вы можете проводить и без разбора головной оптики. В тыльной стороне фары вы найдете регулировочные винты, с помощью которых можно опустить и поднять световой пучок. Для настройки вам понадобиться поставить Лада Приора на ровную поверхность напротив стены или гаража – расстояние от фар до стены должно быть 5 метров. Также проверьте, работает ли корректор или нет. Рекомендуется, чтобы во время проверки на месте водителя сидел человек с похожей комплекцией.

Корректор Приора должен быть выставлен на «0» – в машине присутствует только водитель. Под капотом вы найдете регулировочные болты. Пока работает корректор, вторую фару необходимо закрыть плотной тканью. Регулировку можно считать законченной, если линии «A» и «B» проходят через места пересечения наклонных и горизонтальных пучков света, а верхняя граница света совпадает с линией «2».

Автомобиль Лада Приора имеет разную возможность сделать тюнинг фар. Это может быть: замена подложки другого цвета, из за чего, фары Приоры приобретут новый тонированный цвет. Установка линз. Покраска, или украшение ресничками. Тюнинг фар на Приоре – это не просто декорация. Хорошая оптика будет освещать дорогу так, что в темное время суток условия видимости будут значительно лучше. На семейство Лада Приора жалуются что штатный – «свет тусклый». Владельцы заботятся об оптике, чтобы передние фары светили хорошо, а задние смотрелись красиво, но были безопасными — всё таки это стоп сигналы.

Тюнинг фары на Приору своими руками – это не сказка. Оптику на автомобиле можно переделать самостоятельно, не обращаясь в сервис. Например, установленные светодиоды в стиле ангельские глазки подчеркнут элементы автомобиля, и выполняется эта операция не сложнее, чем сборка конструктора.

Хорошее решение для Приоры — установка более яркой лампы и обязательной ее регулировкой. Ранее было «принято» полностью менять блок фары, от чего облик авто, очень сильно менялся. Тюнинг передних и задних фонарей на Приору не так сложен, но он создаст свою изюминку для любимого авто.

Во всем следует знать меру — при излишне сильном желании автовладельцы пренебрегают нормами техосмотра, и поэтому осветительные приборы либо становятся более тусклыми, либо становятся настолько яркими, что слепят других участников дорожного движения, а это, как минимум, невежливо. Читайте статью до конца и узнайте все подробности этой темы!

Предусмотрены ли штрафы за установку

Установка фонарей типа ангельские глазки должна быть выполнена в соответствии с требованиями Росстандарта и Международных Правил ЕЭК ООН:

• спереди — белые огни;
• сбоку — оранжевые;
• сзади — красные.

Разноцветные огни можно использовать при тюнинговании шоу автомобилей. Если сотрудник полиции встретит авто с разноцветными ангельскими глазками, он должен изъять нестандартное оборудование и составить на водителя протокол.

За такое нарушение штраф не предусмотрен, но в соответствии с ч.3 ст. 12.5 КоАП предусмотрена конфискация указанных приборов и возможно лишение права на управление автомобилем сроком от 6 месяцев до 1 года.

Реснички

Тюнинг передних фар Приоры, для многих заканчивается именно на «ресничках». Это обычные накладки, повторяющие форму верхней части фары и покрашенные в цвет кузова. Они продаются в готовом виде в магазинах автозапчастей, но реснички можно и сделать. Их можно сделать из отрезка виниловой пленки, форму которой придется изменить для того, чтобы нанести на фару – это делается мыльным раствором (точно так же, как с нанесением тонировки). Накладки из магазина крепятся к кузову либо герметиком, либо двусторонним скотчем. Помните о том, что реснички ограничивают высоту освещаемого пространства. Помимо них есть и другие достойные идеи для тюнинга на Ладе Приора.

Как изготовить ангельские глазки на Приору своими руками и с минимальными затратами?

Большинство водителей предпочитают проводить тюнинг автомобиля своими руками. Самостоятельное обновление транспорта позволяет сэкономить на расходах и получить действительно качественный результат. Поэтому прежде чем ангельские глазки купить на Приору, владельцы отечественных авто изучают возможные варианты апгрейда с минимальными затратами. Изготовить стильные фонари можно самому.

Работа по созданию осветителей и их монтажу займет всего 2-3 часа и не требует особых умений. Правильно изготовить ангельские глазки своими руками на Приору сможет каждый желающий. Для заготовки глазок потребуется приобрести цельные трубки из оргстекла, 8 светодиодов. Проводится сборка по следующей инструкции:

1. Стержни из оргстекла помещаются в емкость с горячей водой и после их размягчения выгибаются. Для получения ровной окружности можно использовать любые круглые предметы, подходящие по размеру. Нужно получить 4-ре заготовки: 2 большие и 2 маленькие.

Вот так светится этот стержень, если к нему подставить светодиод (лежит внизу на столе)

2. На окружностях из оргстекла ставятся отметки (небольшие прорези) с шириной шага в 2,5 — 5 мм. На краях производится выпиливание отверстий для последующей установки светодиодов. Внутренняя поверхность после выпиливания обрабатывается дихлорэтаном (для очистки).

3. Заготовки глазок крепятся на подложку с помощью герметика (может получить неаккуратно) или суперклея. Прихватывать их нужно примерно в 3-4 точках. После такой операции ангельские глазки своими руками Приора будут надежно держаться и не отклеятся от подложки в момент незначительного расширения оргстекла при нагревании.

4. В подготовленные ниши в трубках вставляются светодиоды. Не рекомендуется вклеивать лампы для возможности замены в дальнейшем. Лучше зафиксировать их с помощью усадочной термотрубки или изоленты.

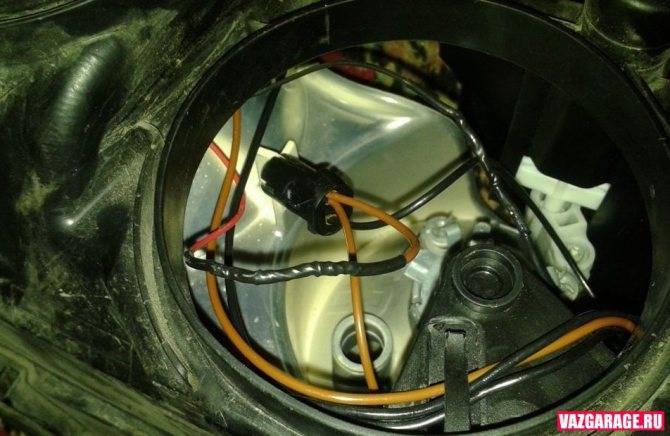

5. Выполняется параллельная припайка проводов, ограничительного резистора на разрыв одного кабеля. Далее производится сборка блок фар, их проклеивание герметиком. На данном этапе установка ангельских глазок на Приору будет завершена. Водителю останется лишь оценить результат кропотливой работы.

После выполнения всех пунктов инструкции ангельские глазки Приора своими руками будут полностью работоспособными. Некоторые водители, проводящие подобную сборку, отметили возможность удаления стандартных габаритов. Решение об оставлении штатных габаритов или их полной замене должен проводить сам водитель. В любом случае ангельские глазки будут хорошо справляться с освещением дороги.

Установка светодиодных ДХО

Светодиоды для установки на место лампочек дневных ходовых огней должны соответствовать ГОСТу. Они дают прекрасный свет в светлое время суток, и при правильном подключении загораются при включении зажигания.

Подключение выполняется через пятиконтактное реле, для изоляции проводов можно воспользоваться пластмассовыми гофрами. От каждого блока светодиодов будут идти черный и красный провода. Черный желательно подключить к предохранителю очистителя ветрового стекла F11 (20), а красный – к предохранителю левого габаритного огня F14(5).

Использование светодиодных ДХО взамен заводских после первой же недели перевернет представление владельца Приоры о собственном автомобиле. Такая маленькая деталь может стоить около 500 рублей для двух фонарей, но ее внешний вид на дороге будет заметен всем.

Установка билинз на Приору

Сейчас пошла тенденция улучшать свет автомобиля, на нашем сайте уже много статей про установку ксенона и противотуманных фар. Наиболее правильный способ улучшить освещение — это установить биксеноновые линзы на Лада Приора.

Для фар Приоры отлично подходят билинзы пятого поколения (G5). Цена такого удовольствия начинается от 80 долларов.

Установка билинз на Приору своими руками

Первым делом нужно снять оптику с автомобиля, затем разобрать корпус. В зависимости от размеров и конструкции линзы, может потребоваться доработать фары по месту, например:

1. Немного расточить рашпилем гнездо лампы, т.к. диаметр цоколя линзы может быть чуть больше.

2. Немного подрезать отражатель фары, чтобы ничего не мешало работе корректора.

3. Сточить края, которые не позволяют установить прямо переходную шайбу с лампы H7 на H1.

Когда установке би-линзы ничего не препятствует, одеваем на корпус линзы уплотнительную резинку и вставляем в отверстие на фаре. С другой стороны также устанавливаем уплотнительную резинку и на неё переходную шайбу под Н7 (если есть). Плотно прижимаем и фиксируем гайкой из комплекта. Проводку от шторки би-линзы пропускаем в отверстие, которое осталось от колпачка отражателя.

Стоит отметить, что при разборе фары можно покрасить маску фар на Приоре. Черный мат вместе с билинзами будет выглядеть просто фантастически.

Плотно затягиваем, и проверяем, чтобы билинза была хорошо зафиксирована внутри фары. Устанавливаем лампадержатель, который крепится на 3 винтах, и фиксирующую пружину лампы.

Далее сборка оптики обратной последовательности:

Как подключить биксеноновые линзы на Лада Приора

Варианты подключения:

1. Ближний и дальний в би-линзе, а штатного света отказываемся.

2. Ближний в би-линзе, а дальний штатный (шторку в линзе не подключаем).

3. Ближний и дальний в Би-линзе, а также штатный дальний.

4. Варианты с подключением 2-х линз в одну фару.

Если действовать по первому варианту, тогда нужно подключить шторку линзы: «плюс» и «массу» берем от дальнего света и подключаем их к контактам шторки на билинзе соответственно.

Если рассматривать третий способ, тогда параллельно к штатному дальнему свету подключаем шторку на эти же контакты.

После установки оптики остается лишь проверить новый ксенон на автомобиле, убеждаемся что световой пучок формируется по ГОСТу и не слепит других участников движения:

Не стоит забывать и про жесткие штрафы за ксенон, а чтобы его узаконить ксенон нужно устанавливать автокорректор фар и омыватель фар, но это уже совсем другая история…

Могут ли быть проблемы с ГИБДД при езде с ангельскими глазками

Ни в одной стране нет полного запрета на использование ангельских глазок, но есть ограничения на отдельные разновидности. В России сотрудник ГИБДД вправе остановить любое авто с дополнительной подсветкой в фарах и запросить подтверждение, что машина с таким тюнингом прошла техобслуживание, а в ПТС есть указание об установленном оборудовании. ТО не будет пройдено в двух случаях:

1. При нарушении требования к цвету световых приборов. По ГОСТ Р 51709–2001 спереди допускается установка только белых светоиспускающих устройств. Сзади машины фонари заднего хода и подсветки номера должны быть белыми, светоиспускающие устройства — красными, жёлтыми или оранжевыми; световозвращающие приборы — только красными.
2. При нарушении яркости испускаемого света. В пунктах 6.1 и 6.2 ГОСТ Р 41.48–2004 указано, что сила фар ближнего света не должна быть более 750 кд в направлении 34 градусов вверх и не менее 1600 кд в направлении 52 градусов вниз до светотеневой границы. Максимальная сила света всех фар дальнего света при одновременном включении не должна превышать 225 000 кд.

Что касается внесения изменений в ПТС об установленном оборудовании, то оно делается по следующей схеме:

1. Написать заявление-декларацию об установке нестандартного оборудования на свой автомобиль и отнести его в ГИБДД. На основе этого заявления будет выдано направление в лабораторию на экспертизу.
2. Отогнать машину в лабораторию для прохождения экспертизы на соответствие нового оборудованию требованиям ГОСТ (по тем же параметрам, что и при прохождении ТО — ангельские глазки проверяют на цвет и яркость испускаемого света).
3. Отнести полученную справку из лаборатории в ГИБДД, получить свидетельство «О соответствии транспортного средства с изменениями требованиям безопасности». На его основе вносятся поправки в ПТС и выдаётся новое СТС. Только после этого разрешено пользоваться машиной с ангельскими глазками.

Описанная выше процедура касается только тюнингованных машин. Для БМВ, где ангельские глазки устанавливаются на заводе и они прописаны в технической документации, прохождение экспертизы в лаборатории не требуется.

Если сотрудник ГИБДД остановит машину с ангельскими глазками и выяснит, что водитель самолично установил световое оборудование и не внёс изменения в ПТС, то накажет нарушителя согласно 3 статьи 12.5 КоАП. За незаконный тюнинг автомобилиста ждёт лишение права управления транспортными средствами на срок от 6 месяцев до года. Денежный штраф за ангельские глазки не предусмотрен.

Разъезжать по дорогам с фиолетовыми ангельскими глазками нельзя

Это интересно: Подключение и установка ангельских глазок на ВАЗ 2114 — это важно знать

Ангельские глазки на девятку своими руками

Благодаря сильному световому излучению использование данного элемента оптики позволяет сделать автомобиль более заметным при плохой видимости и тем самым снизить аварийность на дороге. К тому же ангельские глазки можно использовать в качестве дневных ходовых огней, таким образом, снизив нагрузку на бортовую сеть автомобиля и продлив сроки использования ламп ближнего света.

При изготовлении ангельских глазков своими руками используется стандартная светодиодная лента, монтируемая на подготовленное основание, или отдельные светодиоды, помещаемые в сгибаемую по требуемому диаметру пластиковую трубку.

Востребованность автомобильной оптики с использованием светодиодов обусловлена следующими их особенностями:

• продолжительные сроки эксплуатации;
• стойкость к вибрации и внешним механическим воздействиям;
• способность излучать требуемый световой поток при низкой электрической мощности;
• рабочее напряжение светодиодов соответствует бортовому напряжению автомобиля, что упрощает их подключение.

Важно! При использовании светодиодной ленты ее можно резать только в специальных местах, обозначенных на ее поверхности. При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства.

В случае использования отдельных светодиодов для выполнения работ потребуются:

• трубки или палочки из прозрачного пластика, достаточно длинные для формирования круга требуемого радиуса. Для ВАЗ-2109 это 400–450 мм;
• медные многопроволочные провода сечением 0,5 мм2 (ПВ, ПГВА или НВ);
• бесцветный герметик.

Для выполнения работ потребуется строительный фен, клеевой пистолет и пассатижи.

Выполнение работ осуществляется в следующей последовательности:

1. При использовании пластиковых палочек последние нагревают при помощи строительного фена, после чего изгибают по заданному диаметру. Для формирования необходимого диаметра могут быть использованы любые предметы круглой формы (банка, кастрюля, плафон светильника), размеры которых соответствуют требуемым значениям.
2. После застывания изогнутых палочек, а при использовании трубок – после их нарезания, места резов зачищаются. Затем на поверхности заготовок делаются насечки в виде пропилов глубиной до середины диаметра. Насечки делаются с шагом 2,0–3,0 мм.
3. В подготовленное кольцо помещаются 2 светодиода, размещаемые друг напротив друга по диаметру изделия. Далее выполняется их соединение с использованием кабелей.
4. Места соединения трубки и установки светодиодов герметизируются, для чего используется прозрачный герметик.

Важно! При нагревании трубки нельзя допускать ее перегрева, так как это приводит к потере физических свойств (прочность, образование пузырьков и т. д.), что сделает невозможным использование заготовки в дальнейшем

Готовое изделие помещается в фару автомобиля. Один из способов размещения изделия:

• демонтируется защитное стекло штатного источника света;
• изготовленные ангельские глазки помещаются во внутреннее пространство фары и приклеиваются там к внешнему контуру отражателя;
• монтируется защитное стекло, фара устанавливается на автомобиль.

Важно! При демонтаже защитного стекла его легко можно повредить, поэтому при выполнении работ необходимо иметь запасное для замены поврежденного

Ангельские глазки: какие лучше?

Нас часто спрашивают: Какие ангельские глазки лучше? Чем отличаются неоновые ангельские глазки от светодиодных?

В этой статье, мы постараемся ответить на ваши вопросы.

Светодиодные ангельские глазки (LED)

Светодиодные ангельские глазки — кольца, состоящие из светодиодов, напаянных на твердую основу. Мы комплектуем LED ангельские глазки стабилизаторами напряжения, что принципиально отличает наш товар, на рынке данной продукции.

Стабилизатор напряжения — устройство, которое позволяет стабилизировать напряжение, подаваемое на кольца от аккумулятора. Как правило, напряжение колеблется в диапазоне 12 — 16 Вольт. Например, при запуске двигателя, выходное напряжение может достигать 16 Вольт. Светодиодная продукция очень чувствительна к перепадам напряжения, частые скачки, как правило, приводят к перегоранию светодиодов.

Основные плюсы светодиодных ангельских глазок:

• Высокая яркость свечения, очень хорошо видны днем, могут стать отличной альтернативой дневных ходовых огней;
• Время жизни до 50 000 часов;
• Устойчивость к вибрациям и встряскам;
• Низкое энергопотребление.

Минусы:

• Рекомендуется подключать через стабилизатор напряжения, он увеличивает стоимость комплекта.
• Если перегорит хотя бы один светодиод, то заменить его достаточно проблематично, придется менять кольцо целиком.

Неоновые или газоразрядные ангельские глазки (CCFL)

Неоновые ангельские глазки (CCFL) — Кольца, состоящие из светящегося элемента (стеклянной трубки наполненной газом «неон») и защитного пластикового корпуса. Данные кольца комплектуются блоками розжига (инверторами) — устройства для розжига газа в трубке.

Основные плюсы неоновых ангельских глазок (CCFL):

• Равномерное распределение света по всему кольцу, отсутствие точек;
• Устойчивость к вибрациям и встряскам;
• Более мягкий свет, в сравнении со светодиодными аналогами;
• Невысокая стоимость;
• Низкое энергопотребление.

Минусы:

• Инверторы (блоки розжига) являются слабым местом, могут выйти из строя менее чем через 20 000 часов (это время жизни колец);
• Максимальная яркость свечения достигается не сразу, примерно через 2-3 минуты после включения (по аналогии с ксеноном);
• Значительно уступают по яркости светодиодным глазкам.
• Время жизни в 2 раза меньше чем у светодиодных.

Многоцветные ангельские глазки (RGB)

Многоцветные ангельские глазки — кольца, состоящие из трехкристальных светодиодов, напаянных на твердую основу. В одном таком светодиоде имеется 3 кристалла, каждый из которых светит своим цветом: R — красный (red), G — зеленый (green), B — синий (blue). Отсюда и берется аббревиатура RGB. Цвета в светодиодах смешиваются при помощи специального устройства — контроллера, за счет этого мы можем получить абсолютно любой цвет.

Основные плюсы многоцветных ангельских глазок (RGB):

• Высокая яркость свечения, очень хорошо видны днем, могут стать отличной альтернативой дневных ходовых огней;
• Время жизни до 50 000 часов;
• Устойчивость к вибрациям и встряскам;
• Низкое энергопотребление;
• Возможность менять цвета и режимы свечения.

Минусы:

• Необходимо подключать через контроллер, он увеличивает стоимость комплекта;
• Если перегорит хотя бы один светодиод, то заменить его достаточно проблематично, придется менять кольцо целиком.

Кластерные ангельские глазки (COB)

Кластерные ангельские глазки — кольца, состоящие из светящихся кристаллов, напаянных на твердую основу. COB расшифровывается как «Chip on Board», что означает расположение кристалла прямо на прикрепляемой поверхности, за счет чего и достигаются малые размеры таких светодиодов (в традиционном светодиоде светящийся элемент — кристалл, располагается в специальной керамической подложке)

Основные плюсы кластерных ангельских глазок:

• Самая высокая яркость свечения, очень хорошо видны днем, могут стать отличной альтернативой дневных ходовых огней;
• Время жизни до 50 000 часов;
• Устойчивость к вибрациям и встряскам;
• Низкое энергопотребление;
• Равномерное распределение света по всему кольцу, за счет расположения источника света прямо на самой плате.

Минусы:

• Высокая стоимость, которая напрямую зависит от размера кольца и количества кристаллов;
• Если перегорит хотя бы один кристалл, то придется менять кольцо целиком.

Мы надеемся, что вы получили достаточно информации, чтобы определится с выбором. Если у вас имеются дополнительные вопросы, вы можете связаться с нами, мы обязательно вам поможем!

Удачных покупок!

Делаем «ангельские глазки»

В пластиковом стержне с обеих сторон нужно проделать отверстия для светодиодов. Для этого удобнее всего закрепить оргстекло в тиски и при помощи сверла проделать в нем дыры

Действовать нужно очень осторожно, чтобы не расколоть трубку. Лучше всего поставить шуруповерт на малые обороты

Глубина отверстий должна соответствовать лампочке светодиода.

После этого подготовленный пластиковый стержень необходимо нагреть при помощи строительного фена или духового шкафа. Однако нужно помнить, что органическое стекло начинает плавиться при температуре 160 градусов, поэтому не стоит слишком усердствовать.

После того, как трубка стала достаточно эластичной, нужно при помощи пассатижей, или одев плотные перчатки, обернуть ей банку (или другую емкость) и держать ее в таком положении, пока пластик не остынет и не затвердеет снова (требуется порядка 3 минут).

Получается заготовка в виде разорванного кольца. С двух ее концов вставляются светодиоды, которые фиксируют при помощи суперклея.

На следующем этапе к световым элементам нужно припаять провода. Они должны быть довольно длинными, чтобы их можно было без проблем вывести за фару. На одном из проводков запаивается резистор, после чего собирается простейшая схема, для получения электрической цепи.

Когда все внутренние работы будут закончены, можно немного усовершенствовать заготовку. Для получения лучшего и более стильного эффекта при помощи бормашинки с тонким алмазным диском нужно сделать на стержне равномерные насечки (примерно через каждые 0,5-1 см). Это позволит равномернее рассеивать свет и добиться большего сходства с «бумеровскими» фарами.

Важно! Делая насечки важно не сильно надавливать на инструмент. Глубина надрезов должна быть не более ¼ общей толщины трубки

После этого нужно:

• обезжирить поверхность кольца и отражателя фары;
• нанести на заготовку клей;
• прижать ее к отражателю и дождаться, пока кольцо не застынет в этом положении;
• накрыть фару стеклом и прогреть его по шву при помощи фена.

Полезно! В некоторых фарах стекла крепятся на специальных защелках. В этом случае ничего нагревать не нужно.

Основные и самые сложные работы произведены. Осталось правильно подключить «ангельские глазки», чтобы они срабатывали в нужный момент.

Как снять заднюю фару на Приоре и приклеить винил

У автолюбителей, зачастую возникает желание, всячески выделить уникальность транспортного средства на дороге. Для достижения цели, владельцы модерниируют задние фары на Приоре. Изменяют цвет наклеенной поверху плёнки винила, устанавливают дополнительные светодиоды. Внесение дополнительных изменений конструкции световой сигнальной системы должно соответствовать рамкам норм безопасности.

Работать будет проще, сняв задний фонарь. Что не составляет большого труда:

• Нужно отсоединить разъём проводки, идущей к фонарю со стороны багажника;
• открутить три пластиковые гайки-барашки;
• снять фонарь;
• вытащить провода вместе с уплотнительной резинкой через монтажное отверстие.

Всё, фонарь снят, поставить фонарь можно в обратной очерёдности. Перед демонтажем, монтажом фонаря рекомендуется отсоединить провод от клеммы. Наклеивание винила процедура отчасти схожая процессу тонировки окон автомобиля. Нужно удалить грязь, помыть стекло фонаря, удалить жирные пятна, разводы при помощи средств для мытья окон. Отрезать нужной величины кусок винила (с маленьким запасом), смочить поверхность фонаря раствором мыла (без фанатизма). Приклеить приготовленный кусок винила, сняв защитный слой, удалить пузыри воздуха, убрать излишки влаги. Остатки винила по краям заднего фонаря можно отрезать острым канцелярским ножом.

Технология SMD

SMD (Surface-mount LED). В таком вари­ан­те све­то­ди­о­ды уста­нов­ле­ны по кру­гу, на круг­лую пла­ту. Они обес­пе­чи­ва­ют очень высо­кую све­то­от­да­чу. Есть мно­го сти­лей подоб­ных колец, в зави­си­мо­сти от коли­че­ства и раз­ме­ра све­то­ди­о­дов. Све­то­ди­о­ды SMD смон­ти­ро­ва­ны по окруж­но­сти и созда­ют све­че­ние отдель­ны­ми точ­ка­ми. Мно­гим нра­вит­ся имен­но такой вид, а кто-то хочет, что­бы све­тя­щи­е­ся коль­ца были более одно­род­ные, сплош­ные. Для это­го исполь­зу­ет­ся рас­се­и­ва­ю­щий кожух, кото­рый поме­ща­ет­ся поверх све­то­ди­од­но­го коль­ца. Одна­ко это созда­ёт допол­ни­тель­ное накоп­ле­ние теп­ла, кото­рое сни­жа­ет срок служ­бы све­то­ди­о­дов.

“Ангель­ские глаз­ки” SMD без диф­фу­зо­ра и с диф­фу­зо­ром.

Ангель­ские глаз­ки SMD LED  могут быть с рези­сто­ра­ми или регу­ли­ру­е­мые. Наи­бо­лее рас­про­стра­нён­ный метод изго­тов­ле­ния ангель­ских гла­зок с SMD LED явля­ет­ся мон­ти­ро­ва­ние рези­сто­ров напря­мую на коль­це, что­бы кон­тро­ли­ро­вать мощ­ность пита­ния, кото­рая идёт к све­то­ди­о­дам. Этот метод доста­точ­но наде­жен, но при опре­де­лен­ных усло­ви­ях рези­сто­ры на самом коль­це могут под­вер­гать­ся избы­точ­но­му нагре­ву. Кро­ме того, в авто­мо­биль­ной цепи может про­ис­хо­дить пере­па­ды напря­же­ния, так­же добав­ляя напря­же­ние к рези­сто­рам. С тече­ни­ем вре­ме­ни, при посто­ян­ном напря­же­нии, рези­сто­ры могут отка­зы­вать или рабо­тать пре­ры­ви­сто.

Что­бы пол­но­стью исклю­чить про­бле­му, раз­ра­бо­та­ны коль­ца со све­то­ди­о­да­ми, кото­рые не исполь­зу­ют рези­сто­ров на коль­цах. Там рас­по­ла­га­ют­ся толь­ко све­то­ди­о­ды. Для обес­пе­че­ния посто­ян­но­го тока исполь­зу­ет­ся блок регу­ля­то­ра, кото­рый менее под­вер­жен пере­па­дам напря­же­ния и тем­пе­ра­ту­ры. Он кре­пит­ся по линии меж­ду источ­ни­ком пита­ния и све­то­ди­од­ным коль­цом. Эта тех­но­ло­гия поз­во­ля­ет уста­но­вить боль­ше све­то­ди­о­дов на каж­дое коль­цо ангель­ских гла­зок, что даёт более рав­но­мер­ное све­че­ние. Мон­ти­ро­вать такие коль­ца удоб­нее, так как обрат­ная сто­ро­на не содер­жит рези­сто­ров и хоро­шо при­ле­га­ет к любой поверх­но­сти.
