Виды вентиляторов: классификация, назначение и принцип их работы

Классификация устройств

По типу циркуляции воздушного потока разделяют 2 типа систем вентиляции. Естественная — она происходит во всех помещениях, не оборудованных вентиляторами, естественным путем, посредством проветривания.

Принудительная подразделяется на приточную вентиляцию, которая подает свежий воздух с улицы, и вытяжную, когда вентиляторы выкачивают все неприятные запахи и отработанный воздух наружу. Именно в принудительных системах и используют вентиляторы.

По конструкции

По конструктивным нюансам и принципу функционирования существуют следующие типы вентиляторов:

• аксиальные или осевые;
• диагональный вариант;
• центробежный вид;
• диаметральные;
• прямоточные (без лопастей).

Некоторые вентиляторы подразделяются по направлению вращения: лопасти могут вращаться в правую сторону или диаметрально противоположную.

Вентиляторы применяются в современных вентиляционных системах промышленных объектов: цехов или зданий, где осуществляется покраска под давлением, кондиционные системы. Промышленные закрытые системы используют их для активной перекачки разных газов или качественного процесса горения, как наддув.

Настенный осевой вентилятор

По условиям использования

Существует классификация вентиляторов, которая зависит от среды или условий их применения:

• обычные устройства, рассчитанные на перемещение воздуха или газов, температура которых не выше 80 градусов;
• коррозионностойкий тип используется в средах с большой влажностью;
• вентиляторы термостойкого типа, рассчитанные на применение гораздо выше 80 о С;
• взрывобезопасные конструкции используются в средах, где существует опасность взрыва;
• пылевые устройства применяются там, где наличие посторонних примесей находится выше 100 мг на кубический метр.

По способам присоединения привода

Виды промышленных вентиляторов имеют градацию по способам присоединения привода:

• непосредственное подсоединение вентилятора к электрическому двигателю;
• используется эластичная муфта;
• передача клиноременного типа;
• бесступенчатая передача регулируемого вращения.

По типу установки

По методу монтажа изделия делятся на:

• обычные — установка производится на опору специального вида (стальная рама, железобетонный фундамент или им подобные конструкции);
• канальный вариант — монтируется только внутри воздуховода;

По техническим характеристикам

Кроме вышеизложенного, существует классификация на основании технических характеристик изделий:

• скорость истечения, измеряющийся в куб. м/час;
• давление, Па;
• скорость вращения, об/мин;
• мощность устройства, кВт;
• кпд, учитывающий потери на трение деталей, объем воздушного потока, конфигурацию воздуховодов;
• уровень звукового воздействия на окружающих, Дб.

Последний вариант измеряется при всасывании, когда поток входит в помещение и при выходе его через сеть воздуховодов наружу.

Что необходимо знать о сборке и монтаже вентиляторов

Как и у любого другого устройства, у радиальных приборов есть свои особенности установки. При монтаже данного устройства специалисты рекомендуют оборудовать корпус гнущейся вставкой, для снижения вибрации в момент использования прибора.

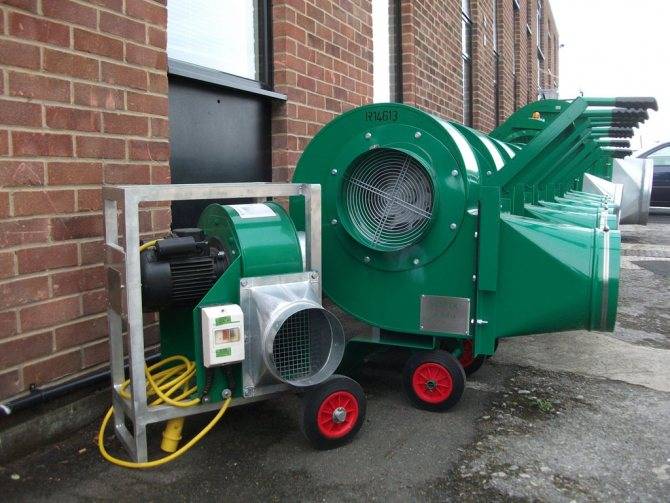

Установка вентиляционная

Для монтажа кулера, согласно с требованием к помещениям, необходимо устанавливать на поверхность плиты системы вентиляции вибро изолятор. Соединительная конструкция между воздуховодами и вентиляторами должна быть в полтора или два раза больше чем отверстие для выхода.

Любое вентиляционное оборудование требует качественного звуко изолирования. Это объясняется большой мощностью используемой техники. Поэтому внутрь патрубка, который соединяет центробежную вентиляторную установку и воздуховод устанавливают специальный глушитель, выполненный из звукоизолирующего материала, имеющего толщу свыше 2,5 сантиметров.

Для снижения шумового фона, а также во избежание чрезмерного гула, заборные патрубки необходимо размещать под углом не менее 60 градусов, а выбросные патрубки – не меньше чем 30 градусов.

Строго запрещено использование центробежных вентиляторов отдельно от системы вентилирования. Если вы планируете одновременно применять несколько устройств, то предварительно соедините их сетью.

Безлопастные вентиляторы

В их конструкции используется принцип эжекции – вовлечения в движение большего объема среды меньшим. Безлопастной вентилятор снаружи – это кольцо, внутренняя поверхность которого имеет форму крыла самолета – она выгнута, причем радиус изгиба меньше с той стороны, откуда воздух закачивается, а к выходу изгиб переходит в плавное расширение.

Эжектором выступает небольшой вентилятор, расположенный в основании прибора. Он подает поток воздуха в отверстия, расположенные по всей длине окружности на входе кольца. Двигаясь по изогнутой поверхности, он создает разрежение, в которое втягивается воздух из помещения. Прокачиваемый через кольцо объем в 20 раз больше, чем тот, что его инициировал.

Достоинством прибора является то, что поток воздуха ламинарный – равномерный, похожий на дуновение природного ветра. В то время как газ, прошедший через крыльчатку, – это вихрь, имеющий точки максимума и минимума давления. По этой причине безлопастные вентиляторы чаще используют в быту, субъективно они более комфортны.

Эксплуатация

При эксплуатации вентиляторов по стандартным условиям (ГОСТ), устройство прослужит долго. Условия использования следующие:

• Атмосферное давление составляет около 100 кПа.
• Температура воздуха в помещении варьируется в пределах 20 градусов Цельсия.
• Плотность воздуха должна составлять не более 1,2 кг на квадратный метр.
• Относительная влажность помещения достигает 50 процентов.

Важно отметить, что все потери давления рассчитать точно не получится, поэтому приобретать устройства рекомендуется с запасом по давлению примерно на 15 процентов

Гарантия и неисправности

Гарантийный срок на вентиляторы зависит от назначения агрегата и фирмы-производителя. Гарантия на бесперебойную работу устройства дается при условии эксплуатации его в соответствии с правилами, указанными в руководстве пользователя.

Если у вас не работает дома вентилятор, убедитесь для начала, что он включен в розетку. Если он все равно не включается, то необходимо выявить причину поломки, обратившись в сервисный центр.

Стоимость ремонта зависит от цены сломавшейся детали и прейскуранта на услуги мастера. Если вы разбираетесь хоть немного в технике, и у изделия уже закончился гарантийный срок обслуживания, то можно самостоятельно произвести ремонт вентилятора.

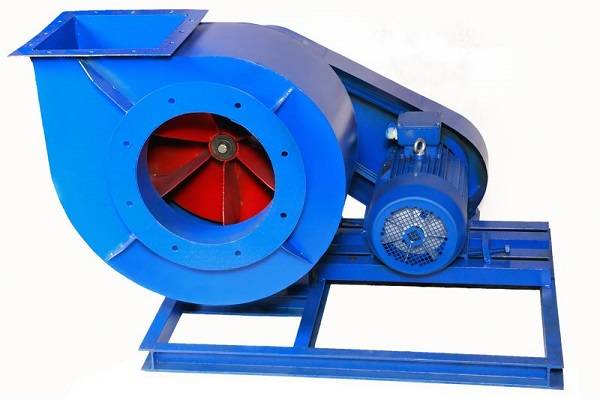

Как расшифровать название центробежного вентилятора?

Каждый вентилятор имеет индекс, например НДЦ4-70№8, который постараемся расшифровать:

1. Первым делом указывается давление вентилятора (НД — низкое, СД — среднее, ВД — высокое давление)
2. Предназначение вентилятора (Ц — центробежный обычный, ЦП — пылевой вентилятор)
3. Коэффициент давления, который обозначают цифрой, что в 10 раз больше его значения, записанный целым числом.
4. Удельная частота оборотов вентилятора (быстроходность). Обозначается целым числом.Для центробежных вентиляторов имеет значение от 40 до 80, а для осевых 80-300.
5. Номер вентилятора, что соответствует его диаметру в дм.

Абсолютный КПД современных центробежных вентиляторов 0,7-0,75 при лопастях загнутых вперед и 0,75-0,85 когда лопасти загнуты назад.

Эксплуатация вентилятора вызывает шум, его сила зависит от многих показателей. К понижению шума вентилятора приводит его установление на одном валу с электродвигателем или размещение на специальной виброизолированной основе, еще подсоединяют вентиляторы к воздуховодам при помощи гибких вставок.

Особенности рабочего цикла прибора

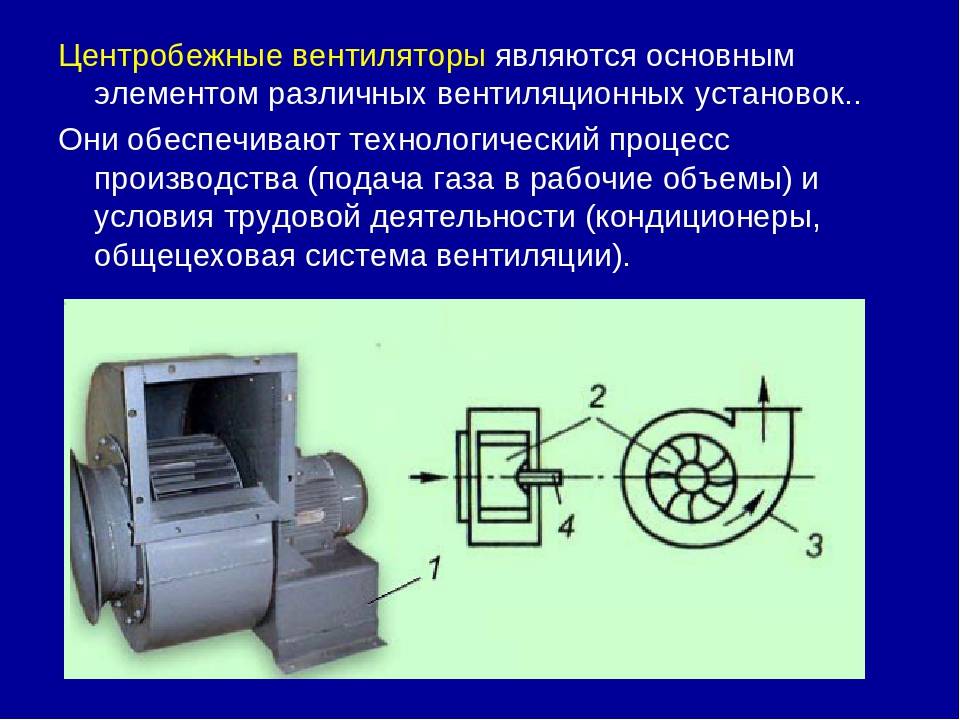

Рассмотрим общий принцип работы центробежной воздуходувки радиальной конструкции. Отметим, что специалисты различают две основные конструкции вентилятора: с осевым и радиальным размещением входного отверстия, куда всасывается воздушный поток.

Это влияет в первую очередь на вариант монтажа вентилятора в систему и практически не влияет на общую производительность.

Вентилятор радиального типа может работать как с обычным воздухом, который он забирает из пространства, так и с потоковым воздухом что идёт через воздухопровод (эффект баланса областей с разным давлением)

Осевое входное отверстие характерно для нагнетательных воздуходувок общего применения. Радиальное размещение входа потока характерно для воздуходувок магистрального использования.

На первом этапе рабочего цикла вентилятора поток воздуха перемещается на поверхность быстро вращающегося импеллера. Лопатки крыльчатки разделяют воздух на небольшие объёмы, которые перемещаются внутрь рабочей камеры.

Здесь происходит накапливание воздушной массы, то есть происходит непосредственное сжатие воздушной массы в малый объём.

Сама конструкция корпуса агрегата имеет свои особенности.

Известны две наиболее распространённые формы корпуса:

• округлые;
• спиралевидные.

Округлая форма корпуса характерна для вентиляторов, которые перемещают огромное количество воздуха за короткое время выполнения процесса. А спиралевидная форма присуща вентиляторам, которые дополнительно производят сжатие воздушного объёма и генерацию среднего и высокого давления.

На втором этапе происходит нагнетание воздуха в рабочей камере. Как известно, при постоянном объёме с увеличением общей массы молекул газа увеличивается количество столкновений молекул, а значит и увеличивается их скорость. Следовательно, давление газа также увеличивается.

Большое значение имеет форма и количество лопастей. Все без исключения варианты импеллеров тестируются в аэродинамических трубах для определения оптимальных условий эксплуатации

На заключительном этапе происходит отвод сжатого газа из рабочей камеры к выходному отверстию. Дальше воздух переходит в центральный воздуховод и перемещается в указанном направлении.

Процесс разрежения происходит с точностью наоборот. Воздух забирается от воздушного трубопровода или замкнутого пространства, где необходимо создать разреженную область, и выводится в окружающую среду или другое ограниченное пространство.

По условиям применения

Классификация вентиляторов различает их по назначению. Они делятся на группы в зависимости от условий и среды, в которой могут работать. Выделяются два типа вентиляторов: бытовые и специального назначения.

Вентиляторы общего назначения должны применяться в среде, где отсутствуют взрывоопасные вещества, а задымленность составляет не больше 0,01г/м3. В воздухе не должно быть липких частиц, волокон, крупного мусора и паров химикатов.

Вентиляторы особого назначения нужны для работы в сложных условиях:

• пылевые необходимы для очистки воздуха с примесями более 100 мг/м3, справляются с опилками, частичками грязи, зерновыми отходами;
• взрывозащищенные нужны там, где существует опасность взрыва, они надежны, имеют функцию регулировки скорости, безопасно очищают воздух от взрывоопасных газов;
• термостойкие нужны там, где температура повышается выше 80, например, для охлаждения промышленного оборудования, в системах вентиляции саун, в каминах, печах;
• коррозистойкие применяются в среде с повышенной влажностью, для перевозки агрессивных газовых смесей, подачи воздуха в кипящие котлы, на химических и металлургических комбинатах;
• дымоудаляющие нужны для работы в задымленной среде, мгновенно удаляют загрязненный воздух из помещения, могут работать в широком диапазоне температур.

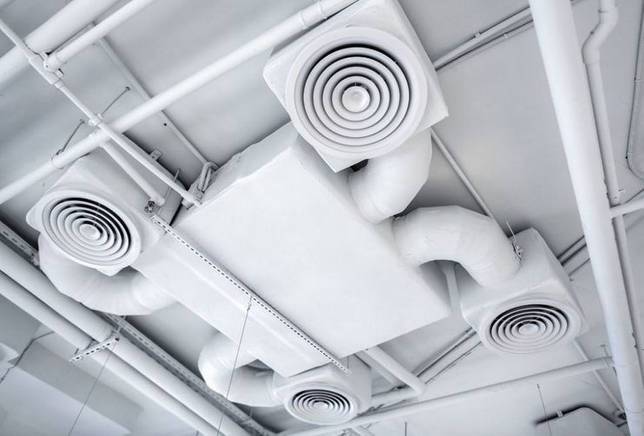

Общая классификация систем вентиляции

Типы системы вентиляции можно классифицировать по 4 признакам:

• В зависимости от способа циркуляции воздуха;
• В зависимости от ее назначения;
• В зависимости от конструкционного строения;
• В зависимости от ее рабочей зоны;

Каждый из них имеет преимущества и недостатки.

Виды вентиляции по способу формирования потоков воздуха

Естественная вентиляция — обновление воздуха в помещении происходит благодаря наличию естественной тяги, наличие которой определяется одним из двух факторов:

• Температурной разницей внутри помещения и за его пределами;
• Разницей давления в помещении и вытяжке.

Влияют на наличие тяги и различные атмосферные явления, к примеру, наличие ветра. Такая вентиляция достаточно проста в комплектации, потребляет небольшой количество электроэнергии и проста в использовании.

Система вентилирования, функционирующая за счет механической работы своих комплектующих способна охватить гораздо большие помещения, однако она является более затратной в плане потребления электроэнергии из-за своей автономности.

Классификация вентиляции по назначению

В зависимости от своего назначения вентиляционную систему разделяют на:

• Приточную – работает, осуществляя приток свежего воздуха;
• Вытяжную – работает на отток воздуха, который уже отработан.

На практике обе эти системы используют совместно.

Кроме данной классификации, выделяют также:

• Местную вентиляцию – обеспечивающую циркуляцию воздуха на определенном участке;
• Общеобменную вентиляцию – для циркуляции воздуха в больших помещениях.

Типы вентиляционных систем по области эксплуатации

Местная вентиляционная система классифицируется на приточную и вытяжную. Во время ее функционирования происходит подача воздуха на определенный участок и очищается лишь место, где накапливается углекислый газ – потолок помещения. В качестве примера местной приточной вентиляции можно привести воздушную завесу, которую часто применяют в общественных помещениях.

Местная вентиляционная система – оптимальный вариант для проведения очистки воздуха в местах, где наблюдается повышенное скопление загрязнений. Она дает возможность избежать их распространения по всем помещениям и значительно снижает нагрузку на систему вентиляции здания в целом.

Канальные, крышные, форточные…

Виды вентиляторов различаются по месту их установки. В последнее время широкое распространение получили так называемые канальные – устанавливаемые внутри вентиляционных каналов, что в ряде случаев удобнее, поскольку позволяет сэкономить место. Например, когда система вентиляции проложена в потолочном перекрытии.

Крышные вентиляторы устанавливаются на крышах. Они всегда вытяжные, поскольку вверху скапливается самый горячий и загрязненный аэрозолями воздух. Это промышленные установки и тип крыльчатки у них разный. При необходимости прокачки больших объемов устанавливают радиальные машины.

Характеристики напольных вентиляторов

При выборе подходящей вам конструкции необходимо ориентироваться на следующие характеристики:

• диаметр лопастей,

• мощность,

• воздушный удар,

• воздухообмен,

• площадь обдува,

• углы наклона и поворота вентилятора,

• режим обдува,

• уровень шума,

• блок управления,

• таймер,

• ионизация и увлажнение воздуха.

Диаметр лопастей

Естественно, данный параметр указывают лишь для осевых моделей. Он важен, поскольку воздействует на интенсивность обдува. Наименьший диаметр лопастей составляет 10см, наибольший – 160см. У любой модели лопасти обязательно должны быть огорожены мелкоячеистой решеткой. Ведь нельзя, чтобы туда в процессе работы хоть что-то попало (в особенности пальцы детей).

Мощность

Уровень мощности вентилятора должен соответствовать габаритам помещения, в котором он будет установлен. Чем комната больше, тем более высокая производительность должна быть у конструкции. У современных напольных моделей мощность может составлять от 30Вт до 140Вт.

Воздушный удар

Данный параметр является не самым главным, однако и его следует учитывать. Чем воздушный удар больше, тем быстрее удастся проветрить все помещение. Он, по сути, показывает то расстояние, на котором заметна работа аппарата. Максимум составляет 10 метров. Во многом значение воздушного удара зависит от первых двух характеристик (уровень мощности и диаметр лопастей).

Воздухообмен

Показатель воздухообмена в разных моделях может варьировать от 100м3/ч до 3000м3/ч. Для каждого помещения существуют свои нормы и требования. Для расчета необходимой производительности (воздухообмена) применительно к конкретному помещению, необходимо объем комнаты умножить на предусмотренную для него кратность обмена (число смен воздуха в час).

Значения последнего параметра указаны ниже:

• жилая комната – 3-6;

• столовая – 8-12;

• спальня – 2-4;

• холл – 3-5;

• ванная комната – 6-8;

• туалет – 6-10;

• кухня – 10-15;

• душевая – 10-20;

• кладовая – 3-8;

• чердак – 3-10;

• гараж – 6-10;

• подвал – 8-12;

• бильярдная – 6-8;

• библиотека – 3-4;

• гимнастический зал – 6-8;

• конференц-зал – 6-10;

• оранжерея – 25-50.

Площадь обдува

Это еще один параметр, которым изготовители обозначают уровень производительности. Эта площадь может достигать 50м2. Обычно этот параметр указывают в характеристиках к моделям с осевым устройством. Однако на практике более полезным является характеристика по воздухообмену.

Углы наклона и поворота вентилятора

Первый угол ответственен за поворот основного элемента конструкции в вертикальной плоскости. Чем значение выше, тем для пользователя лучше. Наименьшее значение составляет 80, а наибольшее – 1800. Угол поворота обычно составляет 90 градусов, однако этот параметр может варьировать от 60 градусов до 360 градусов

Важной функцией является автоповорот. Она обеспечивает автоматическое передвижение вентилятора в разные направления, что обеспечивает получение периодических струй воздуха

Режим обдува

Он зависит о количества предусмотренных производителем скоростей вращения лопастей (может составлять от 1 до 8). Некоторые модели могут быть оснащены функцией, которая поэтапно изменяет скорость вращения от выставленной до почти полной остановки, создавая при этом лишь подобие потока ветерка.

Уровень шума

Конечно же, желательно приобрести конструкцию с наименьшим уровнем производимого шума. Это необходимо проверить еще в магазине (и желательно на всех режимах работы, на всех углах поворота). Для жилых домов допустимым уровнем шума работы вентилятора является значение в 38Дб. Если же речь идет о рабочих кабинетах, детских и спальных комнат, то здесь уровень шума не должен превышать 25Дб – 30Дб.

Блок управления

Он может быть не только кнопочным, но и сенсорным. Присутствие на корпусе конструкции дисплея намного упрощает его эксплуатацию, показывает все активизированные в данный момент функции. Многие модели современных вентиляторов оснащены и пультом дистанционного управления.

Таймер

Данная функция позволяет задавать продолжительность работы устройства и отключаться в требуемое время. До отключения можно установить как полчаса, так и двадцать часов.

Ионизация воздуха

Весьма полезная для здоровья функция. Ее могут устанавливать на разных приборах, включая и вентиляторы. Присутствие в воздухе ионов (негативно заряженных частиц) положительно воздействует на самочувствие людей.

Увлажнитель воздуха

Устройства с этой опцией обычно стоят очень дорого, так как, по сути, они в себе объединяют два разных устройства. Объем резервуара, предназначенного для воды, может составлять 1,5литра – 3,8литра.

Как работает вентилятор

Суть работы вентилятора заключается в перемещении воздуха при помощи изогнутых лопастей, направленных в определенную сторону. В зависимости от мощности двигателя, лопасти крутятся по оси с соответствующей силой, отталкивая поток воздуха, и предназначается не только для быта, но и для охлаждения различных приборов и оборудования.

Устройство вентилятора

Существует много видов вентиляторов, однако практически все они имеют одинаковое устройство. Лопасти устанавливаются на вал, который крутится при помощи электрического привода. Размеры лопастей и двигателя различаются согласно цели применения. В быту диаметр лопастей обычно достигает 40-50 мм, в промышленности размеры могут колебаться от 1 до 3 м. В процессе обдува, лопасти захватывают воздух и отталкивают его вдоль оси.

Охлаждает ли вентилятор воздух

Бытовой вентилятор не охлаждает воздух, а всего лишь создает ветер. Даже если он будет работать сутками, воздух в комнате не охладится. Человек целенаправленно направляет его в свою сторону, чтобы чувствовать дуновение ветра. В жару на теле появляется повышенное потоотделение, которое забирает лишнее тепло, а вентилятор просто ускоряет этот процесс.

Как работает датчик включения вентилятора

Устройства с датчиками движения чаще применяются в офисах. Суть их работы заключается в следующем: пропорционально оси расположен датчик с инфракрасным глазком, который реагирует на движение. Как только создается помеха, сразу запускается привод. Как правило, такие вентиляторы отличаются от стандартных в цене. Если вы купите дешевый прибор с датчиком включения, то скорее всего, вентилятор будет работать некорректно, не всегда реагировать на движение и выключаться.

Советы по выбору вытяжного вентилятора

Перед покупкой вентилятора, необходимо заранее все рассчитать. Если производитель не указывает количество прогоняемого воздуха, то лучше не покупать такие вентиляторы, а то такой вентилятор может не справиться с нужными вам функциями

Помимо данного параметра, стоит обратить внимание на уровень шума. Вентилятор может издавать весьма сильный шум, который будет раздражать вас. Хороший, тихий вентилятор будет издавать около 24 дб

Такой вентилятор будет работать почти бесшумно и не будет вас отвлекать

Хороший, тихий вентилятор будет издавать около 24 дб. Такой вентилятор будет работать почти бесшумно и не будет вас отвлекать.

Вентиляторы устанавливаются в вентиляционное отверстие, затем подводится проводка и заземление.

Как выбрать вытяжной вентилятор?

Широкий ассортимент подобной продукции заставляет задуматься о будущей покупке. От внешнего вида, технических характеристик зависит и стоимость изделия.

Желая купить качественный товар, потребитель может сильно переплатить и установить мощный и дорогой вентилятор, хотя для своего жилища ему подошла бы модель проще и дешевле

На что же стоит обратить внимание?

Внешние признаки

Вентилятор для вытяжки может иметь различную форму и цвет решётки, которые никаким образом не влияют на технические характеристики. Корпус должен быть изготовлен из пластика. Изделию присваивается определённый класс защиты от влаги (желательно не менее IP 24).

Способ воздухообмена

Данную характеристику принято называть производительностью прибора, то есть количество удалённого воздуха за час. Измеряется в кубических метрах.

Чем больше обслуживаемое помещение, тем выше должен быть воздухообмен. Для ванн и туалетов обычных квартир достаточно установить вентилятор с производительностью от 100 до 120 куб. м/час.

Уровень шума

Электровентилятор может работать как в ночное, так и в дневное время. Если устройство будет использоваться с 11 вечера до 7 утра, следует выбирать модели до 30 дБА. Для остального времени подходят в жилых помещениях все приборы, достигающие максимально допустимый уровень шума до 55 дБА.

Тип монтажа

Простыми в установке считаются настенные вентиляторы. Они меньше издают шума и устанавливаются в отверстие воздуховода, а не внутри его.

Мощность устройства

Перед выбором задумайтесь, продолжительное ли время будет работать вытяжной вентилятор? Если ответ отрицательный, следовательно, и мощность необходимо подбирать незначительную для этого устройства. Длительный период работы слабомощного прибора может привести к его быстрой поломке.

Наличие обратного клапана

Устанавливается на некоторые виды вентиляторов. В отключенном состоянии он препятствует проникновению в помещение других неприятных запахов, попадающих из соседних квартир по вентиляционной трубе. Есть минус обратного клапана – отсутствие естественной вентиляции. В этом случае прибор должен работать постоянно.

Способ включения

Вентиляторы могут включаться:

• автоматически при нажатии клавиши электроосвещения;
• вручную с помощью выключателя;
• с помощью датчика движения или влажности.

Автоматические устройства позволяют экономить электроэнергию, если вовремя отключать свет и не допускать высокой влажности в ванной.

Назначение

Военный инженер Саблуков предложил к применению устройство, ставшее незаменимым в конвекции газа – воздушной смеси в больших объёмах.

Прямоугольные – от трёхсот на сто пятьдесят миллиметров, до пятисот на тысячу пятьсот миллиметров, что даёт возможность применения в промышленности. Ниже приведен список мест, где еще используются радиальные вентиляторы.

Другие области применения:

1. Кухни, санитарные узлы, ванные комнаты.
2. Вредное производство – для быстрого удаления и очищения грязного воздуха.
3. В сельском хозяйстве: на животноводческих комплексах, птичниках, теплицах.
4. Торговых центрах, автобазах — для удаления взрывоопасных смесей.

Из чего можно и как сделать компрессор для коптильни своими руками

Вентилятор улитка для дымогенератора, собранный своими руками, – это эффективный и экономичный вариант. Соорудить такой аппарат можно, используя простые подручные средства. В качестве основного элемента может быть взят компьютерный кулер или компрессор от холодильника или авто. Даже с помощью изготовленного своими руками вентилятора улитки для дымогенератора коптильный аппарат будет обладать необходимой мощностью для проведения эффективного копчения.

Из кулера ПК

Делается вентилятор для дымогенератора из кулера для дымогенератора своими руками по следующей схеме:

В пластиковой бутылке или канистре проделывается отверстие, равное по размерам кулеру

Это важно, чтобы добиться полной герметичности. Удобно делать это электролобзиком

Кулер вставляется в отверстие и фиксируется на клей или болты. В крышке проделывается отверстие, куда крепится фитинг. К переходнику присоединяется патрубок, к которому крепится гибкая трубка, ведущая к дымогенератору. Проводится полная герметизация всех соединений.

Из компрессора от холодильника

От холодильника компрессор также может применяться в домашней коптильне. Своими руками дополнительно изготавливается сборник, в котором будет накапливаться воздух. Это позволит агрегату на время отключаться, чтобы избежать перегрева. Как только запасы начнут заканчиваться, устройство включится снова. Чтобы добиться такой функциональности, на устройстве устанавливается реле давления, которое будет реагировать на изменение показателей, включением или выключением вентилятора.

Что необходимо знать о сборке и монтаже вентиляторов

Как и у любого другого устройства, у радиальных приборов есть свои особенности установки. При монтаже данного устройства специалисты рекомендуют оборудовать корпус гнущейся вставкой, для снижения вибрации в момент использования прибора.

Для монтажа кулера, согласно с требованием к помещениям, необходимо устанавливать на поверхность плиты системы вентиляции вибро изолятор. Соединительная конструкция между воздуховодами и вентиляторами должна быть в полтора или два раза больше чем отверстие для выхода.

Любое вентиляционное оборудование требует качественного звуко изолирования. Это объясняется большой мощностью используемой техники. Поэтому внутрь патрубка, который соединяет центробежную вентиляторную установку и воздуховод устанавливают специальный глушитель, выполненный из звукоизолирующего материала, имеющего толщу свыше 2,5 сантиметров.

Для снижения шумового фона, а также во избежание чрезмерного гула, заборные патрубки необходимо размещать под углом не менее 60 градусов, а выбросные патрубки – не меньше чем 30 градусов.

Строго запрещено использование центробежных вентиляторов отдельно от системы вентилирования. Если вы планируете одновременно применять несколько устройств, то предварительно соедините их сетью.

https://youtube.com/watch?v=cElufTwbDy8

Аэродинамические характеристики вентиляторов. Подбор вентилятора.

Характеристика вентилятора — это зависимость основных параметров, определяющих его работу (давление, мощность, КПД) от расхода воздуха. Обычно она представлена в виде графиков.

Характеристики центробежного и осевого вентиляторов

По этим графикам и происходит подбор вентилятора. Для этого нужно знать его производительность — количество транспортируемого вентилятором воздуха за единицу времени;мощность вентилятора и потери давления, которые узнают из аэродинамического расчета системы.

Возьмем, например, канальный вентилятор с производительностью 250 м3/ч и потерями давления и найдем на графике характеристики вентилятора рабочую точку. Если она находится прямо на кривой характеристики вентилятора, значит он нам подходит, если выше или ниже нее, то необходимо искать другой вентилятор.

Подбор канального вентилятора

С центробежными вентиляторами подбор немного иначе, но принцип остается все тот же. Сначала проводим перпендикуляры производительности вентилятора и давления до их пересечения. Затем по линии мощности ведем к ближайшей характеристике вентилятора. Следует заметить, что нужно вести к характеристике, находящейся выше, даже если она дальше от рабочей точки сети.

Подбор центробежного вентилятора

Подобрать вентилятор совсем не сложно, если сделать правильный расчет системы. Будьте внимательны в своих расчетах!

Обозначения по ГОСТу

Известно несколько вариантов маркировки радиальных (центробежных) вентиляторов, регламентируемых действующими стандартами. Все модели различают по величине создаваемого давления:

• низкого уровня (не больше 1000 Па);
• средней величины (1000-3000 Па);
• высокого давления (3000-12000 Па).

Возможные различия в маркировке одних и тех же моделей связаны с изменениями действующего стандарта ГОСТ 5976-90, который определяет правила формирования их обозначений, предписываемые к исполнению всеми пользователями.

• Обозначение изделия – буква «В».
• Его тип – значки «Р» или «Ц» (радиальный или центробежный).
• Первое число в маркировке соответствует коэффициенту, используемому для перерасчета полного давления (80, например).
• Второе цифровое обозначение – быстроходность агрегата.
• Последнее сочетание цифр – наружный диаметр рабочего колеса.

Выводы и полезные видео по теме

Видео № 1. Принцип работы и конкурентные преимущества безлопастного вентилятора:

Видео № 2. Устройство центробежного вентилятора ВЦУН:

Видео №3. Конструкция канального вентилятора круглого сечения:

Конструкция модели и технико-эксплуатационные характеристики вентиляторов позволяют подобрать оптимальное оборудование как для бытового, так и для промышленного использования. Конструкции вентиляционных установок постоянно совершенствуются, адаптируясь к потребностям клиентов.

У вас есть вопросы при чтении статьи? Хотите отметить полезные нюансы при выборе оборудования? Напишите свои комментарии в блоке ниже.

Источник – https://sovet-ingenera.com/vent/oborud/vidy-ventilyatorov.html
