Светодиодные лампы на сегодняшний день считаются самыми экономичными и долговечными по сравнению с остальными. И хотя стоимость их пока сравнительно высока, они все больше и больше вытесняют лампы накаливания и люминесцентные. Почему это происходит? В основном по двум причинам: 1. лампы накаливания быстро перегорают и имеют низкий КПД, 2. люминесцентные требуют специальной утилизации так, как имеют в колбе пары ртути. К тому же разбив такую лампу дома, можно подвергнуть своих домашних воздействию яда. Со светодиодными таких проблем нет. Выбрасывай их куда угодно и разбивай на здоровье, никакой опасности,- кроме осколков стекла,- они не представляют.
В тоже время обилие фирм, выпускающих данную продукцию очень много, и выбрать среди них качественный товар, порой дело не из легких. Да, и именитый бренд не гарантирует полной уверенности в долгой бесперебойной работе прибора. Что же делать, если лампа перестала светить, а поменять ее по гарантии не получается. Можно попробовать отремонтировать ее самому. Устройство ее не сложное и не требует особых инструментов для разборки. В этой статье будет описана разборка и ремонт стандартной, бюджетного класса светодиодной лампы. Кроме того приведен один из вариантов поломки и его устранение. Из инструментов понадобится только отвертка, нож и возможно двурукий индикатор.
Если нет индикатора, подойдет любая «прозвонка». Итак, начинаем со снятия рассеивателя. Для этого вставляем лезвие ножа в щель между стеклом и пластмассовым корпусом и аккуратно двигаем им в разные стороны. Рассеиватель должен выйти из защелок, и без проблем сняться. Взору открывается плата со светодиодами и выпрямителем. Так же на плате установлен предохранитель. Чтобы убедится, что он не перегоревший, концы прозвонки соединяем с его выводами. Световая или звуковая индикация прибора, покажет его исправность. Если не покажет,- придется его заменить. Когда предохранитель целый, производим разборку дальше. В начале откручиваем два винта крепления платы, после чего она легко снимается. Под платой расположен радиатор в виде металлической колбы. Теплоотдачу платы на радиатор, улучшает нанесенная на обе поверхности термопаста. При необходимости ее можно менять, если она подсохла. Подойдет обычная термопаста для процессора компьютера. Чтобы продолжить разборку, тянем за верхнюю часть корпуса лампы и он легко снимается. В нижней части корпуса с патроном, можно увидеть две металлические полоски, одним концом соединенные с цоколем, а другим с отверстиями — куда заходят винты. Таким образом через винт, от цоколя к плате передается напряжение. Проблема оказалась в том, что со временем контакт отогнулся и не соприкасался с винтом платы. Отсюда отсутствие свечения лампы. Для устранения этой неисправности достаточно просто подогнуть отверткой или пинцетом конец контактной полоски. Конечно, можно сделать более качественно, например, припаяв провода к плате и цоколю. Тогда проблем с контактом точно не будет. Но чаще достаточно и первого простого варианта. Теперь можно собирать лампу в обратном порядке. Надеваем верхнюю часть с радиатором, чтобы два контакта попали в отверстия. Далее, устанавливаем плату и закручиваем ее.
Испорченные электрические лампы не обязательно выбрасывать в мусор. Из них мастерят разные поделки. Для этого светоэлемент разбирают. При этом в качестве инструмента используется отвертка и тонкогубцы. Также не забудьте о защите для рук, потому оденьте перчатки. Как разобрать лампочку и что из этого получается, поговорим далее.
С чего начать процедуру
Правильная замена лампочки начинается задолго до ее демонтажа/монтажа, так как исполнитель или владелец помещения должен заранее выполнить ряд подготовительных работ. К ним относится подготовка защитной амуниции, инструмента и оборудования.
Игнорирование любого из перечисленных пунктов себе в ущерб, так как от них во многом зависит оперативность, безопасность и качество освещения. Их обязательно следует учитывать перед тем, как собрались заменить какую-либо лампочку.
При подготовке к замене любых ламп следует помнить об опасности электротока. Поэтому все работы необходимо выполнять с использованием специального инструмента, проверочных приборов и оборудования.
То есть пассатижи, отвертки и все остальное должно иметь изоляцию, способную защитить от поражения. Причем с ее помощью можно предохраняться от электричества, когда его напряжение меньше 24 Вольт, а в остальных случаях она ничего не гарантирует.
Преимущества переделки
При этом вы получите:
экономию электроэнергии (в 2 раза)
большую освещенность
меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)
отсутствие вибрации и противного звука дребезжания от балластного дросселя
Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.
Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:
Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.
Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.
Как выкрутить лампочку из натяжного потолка | НИКОМАКС
Наиболее популярный вариант – точечные лампы. Их устанавливают в определенном количестве на потолке: обычно больше пары штук. Чтобы добавить красоты и установить лампы, нужно знать, как их правильно монтировать.
Виды используемых лампочек
На сегодняшний день строительный рынок предлагает широкий ассортимент люминесцентной продукции, в том числе различных форм и декора. Наиболее популярными считаются: Галогеновые и LED лампочки для натяжных потолков. Они производят мощное свечение и являются наиболее удобным вариантом для установки в натяжной потолок.
Совет. Так как частой причиной нарушения функционирования осветительных приборов являются резкие перепады напряжения, то правильным вариантом стало бы установка стабилизаторов напряжения, не дающих перегореть лампам.
Обычные лампы накаливания. Их установка не отличается особой сложностью, да и в эксплуатации нет особых проблем, мы с детства знаем как менять лампы накаливания.
Светодиодные лампы – самый распространенный вариант. Они экономно потребляют электричество и являются идеальными для установки в точечные светильники для натяжного потолка.
Для того чтобы правильно установить светильник, нужно знать о видах его возможного крепления:
- Традиционная резьба. Это стандартный вид крепления, с которым вряд ли у кого-нибудь возникнут проблемы.
- К следующему типу относят лампы, устанавливающиеся на два специальных штыря, которые регулируют направление лампы и фиксируют его. Если вы решили заменить перегоревшую лампу, не бойтесь надавливать на нее при выкручивании. При этом, если вы неправильно что-то сделали, должного щелчка не последует.
- Последним, но не менее распространенным типом, является крепление, которое фиксируется при повороте лампы на 90 градусов.
Обратите внимание. О том, как выкрутить лампочку из натяжного потолка, могут подсказать специальные крепления
Например, если в натяжном потолке находится колбочка, она может быть признаком галогенового элемента. При замене такой лампы не нужно ее вкручивать, достаточно просто закрепить ее на штыри.
Замена светодиодной лампы
При работе с осветительными приборами первым делом нужно обесточить квартиру. Для этого отключите нужный элемент в ветке электропитания
Делайте это с должным вниманием и осторожностью, соблюдая правила безопасности. Также лучше взять стул и любую другую подставку, при помощи которой вам будет удобно выполнять работу. Будьте осторожны с тканью натяжного потолка, любое резкое движение может привести к ее повреждению
Теперь приступайте к непосредственной замене лампы
Будьте осторожны с тканью натяжного потолка, любое резкое движение может привести к ее повреждению. Теперь приступайте к непосредственной замене лампы.
Для начала разблокируйте лампу в системе крепления. За это отвечает специальное фиксирующее кольцо. Будьте внимательными, кольцо может легко выскользнуть из руки. Далее медленно выкрутите старую лампу. Осмотрите ее и подберите новую лампу с соответствующими характеристиками: размером и мощностью. После осуществления замены лампы верните на место фиксирующее кольцо и зафиксируйте его в должном состоянии.
Как заменить лампочку габаритных огней «Нива Шевроле»
Сейчас давайте рассмотрим процесс замены на примере задней блок фары
Сложного тут ничего нет, однако есть несколько важных деталей, на которые стоит обратить внимание
Первым делом необходимо снять защитный кожух. Для этого его нужно поворачивать против часовой стрелки. На следующем этапе отсоединяется колодка проводов и пружина, удерживающая габаритную лампу. Снятие держателя лампы осуществляется довольно просто. Для этого его необходимо повернуть против часовой стрелки до щелчка, после чего можно вынуть из фары.
Хотелось бы обратить внимание на то, что касаться голыми руками стеклянной части лампочки нельзя. Обусловлено это тем, что останутся жировые пятна, а так как лампа греется до очень высокой температуры, это может привести к выходу её из строя. Но если вы касались их руками, то имеет смысл очистить стекло обычным спиртовым раствором
Но если вы касались их руками, то имеет смысл очистить стекло обычным спиртовым раствором.
Лампы с цоколем G5 и G13
Наиболее популярные лампочки в потолочных светильниках оснащены цоколями G5 и G13. Особенно часто используются эти цоколи для светильников кухонь, ванных комнат, локальной подсветки (например, зеркал).
Самая распространенная причина неисправности люминесцентного светильника — лампа. Иногда причиной поломки является дроссель или стартер. Перегоревшую лампочку несложно идентифицировать по темному кольцу вокруг колбы.
Инструкция по замене:
Приобретаем лампу нужного размера и мощности. При возникновении сложностей с определением характеристик светильника, берем его с собой в магазин. Это поможет продавцу правильно подобрать лампочку.
Отключаем электроприбор. Для обеспечения безопасности рекомендуется полностью обесточить помещение, отключив электричество в щитке.
Демонтируем плафон (решетку осветительного прибора). Плафон на потолке крепится к корпусу светильника с помощью защелок или винтов. Порой плафон держится на самой лампе. Для демонтажа плафона достаточно потянуть за любой из его краев.
Выкручиваем лампочку. Охватываем обеими руками лампу (ближе к краям колбы) и проворачиваем ее по оси на 90 градусов
Вытягиваем лампочку осторожно, но с небольшим усилием, чтобы контактные штыри вышли из направляющих патрона.
Монтируем лампу в светильник. Заводим ее в патрон до упора, а затем поворачиваем вокруг оси на 90 градусов. Направление вкручивания значения не имеет.
Проверяем работу светильника. Если все сделано правильно, возвращаем плафон на место. Если свет не появился, выключаем освещение и аккуратно шевелим лампочку (слегка проворачиваем ее)
При безуспешности этих попыток обращаем внимание на дроссель или стартер — вероятнее всего проблема в них. Замена дросселя и стартера — довольно сложная операция, и ее лучше доверить специалисту
В этом случае рекомендуют поставить новый светильник, поскольку стоимость ремонтных работ перекроет затраты на покупку нового прибора освещения.
Переделка светильника с электронным ПРА
В современных люминесцентных светильниках пускорегулирующая аппаратура является электронной. С другой стороны, внутри нет стартера. При таком раскладе придется вносить в электрическую схему более существенные изменения.
Как выглядит современный люминесцентный осветительный прибор до преобразования в светильник на светодиодах:
- дроссель;
- провода;
- колодки-патроны в двух боковых частях корпуса.
Электронный балласт для ламп дневного света И вот первое отличие: следует незамедлительно удалить дроссель, что облегчит вес конструкции в целом. При помощи отвертки или пассатижей открутите все крепления, удалите питающую проводку. К концам трубки следует подвести источник тока напряжением 220 В: один конец — фаза, другой — «ноль».
Одной из особенностей светодиода является жесткое соединение штырьков на цоколе, в то время как люминесцентные трубки для соединения используют стандартную нить накала, разжигающую ртутные пары.
Однако современные приборы с электронной пускорегулирующей аппаратурой лишены нити накала, а между двумя контактами формируется импульс напряжением. Подать 220 В между жесткосоединенными контактами трудно. Чтобы гарантировать, что подача будет корректной, воспользуйтесь мультиметром. Выберите на нем режим замера сопротивления, затем коснитесь обоих контактов, чтобы получить нужное значение. Итоговая величина должна быть равна или максимально приближена к «0».
Схема подключения ЭПРА
Между выводами LED-светильников есть нить накала с определенным сопротивлением. Когда будет подано напряжение, она начинает накаляться, а лампа — светить. Впоследствии при подключении светодиодной лампы используйте один из двух методов:
- без демонтажа патронов;
- с демонтажем и установкой перемычек между выводами.
Можно ли проверить работоспособность компонентов?
Если вы собрались подключать светильник, то вы должны быть уверены в его исправности. Для этого нужно обзавестись тестером и измерить сопротивление нитей накаливания на катодах. Сопротивление должно быть не более 10 Ом.
Ваш тестер показывает бесконечное сопротивление? Не торопитесь избавляться от лампочки, ведь ее можно использовать еще немного, благодаря режиму холодного запуска.
Обычно, контакты на стартере в состоянии спокойствия разомкнуты, а обкладки конденсатора не проводят постоянный ток. Это значит, что при измерении сопротивления прибор должен выдать до сотни МОм. Когда вы касаетесь щупами тестера до выводов дросселя, то значения сопротивления должны плавно уменьшаться до константы в пределах нескольких десятков Ом.
Также о неисправности дросселя говорит мгновенное перегорание только что вмонтированной лампы. К сожалению, тут при помощи мультиметра ну никак не справится.
Лампы дневного света широко распространились в течение последних нескольких десятилетий. Хотя на рынке появились более продвинутые источники света, люминесцентные лампочки по-прежнему популярны благодаря своей экономичности и качественному освещению. Однако любая техника ломается, поэтому со временем понадобится замена люминесцентных ламп. О том, как поменять лампу дневного света, пойдет речь ниже.
Виды ЭСЛ
Энергосберегающие лампы бытового назначения делятся на три вида:
- Люминесцентные. Наиболее распространенные электрические приборы. Бывают трубчатыми, кольцевыми и компактными. Разрядные световые источники. Содержат инертный газ с небольшим объемом ртути.

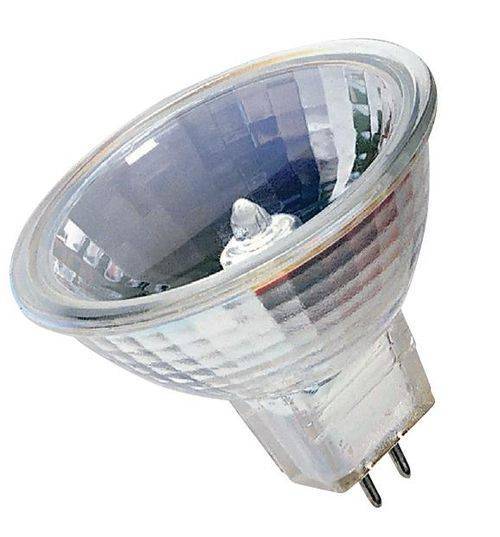

- Галогенные. Усовершенствованный вариант ламп накаливания. Спектр света идентичен солнечному. К ЭСЛ относятся условно. Энергетическая экономия лишь в два раза превышает показатели ламп накаливания. Теплоотдача высока.
- Светодиодные лампы. Высокотехнологичные изделия. Отличаются высоким КПД. Часто используется в декоративных целях.
Поиск неисправностей
Трещины на патроне могут появиться из-за механического действия (удары, падения, вибрации) на светильник. Элементы нужно менять. Для этого следует отключить электричество, снять лампу и патрон. Провода нужно немного зачистить и вставить их в клеммы нового патрона
При работе важно не перепутать жилы. В светильнике может сломаться балласт
Он регулирует количество подаваемого напряжения. Если поломка связана с балластом, дешевле будет купить новый светильник. Определить неисправность можно по гудению прибора.
Поломку предохранителя или блока питания распознают по мерцанию. Если светильник мигает, нужно сбросить питание, включив и выключив рубильник. Если это не помогло, придется поменять блок.
Источниками света могут быть лампочки любого вида
- Лампы накаливания – самый привычный электрический источник света. Отличается высоким индексом цветопередачи, низкой стоимостью, нечувствительностью к перепадам напряжения. Однако КПД его не превышает 4 % и срок службы невелик.
- Люминесцентные – газоразрядные источники света. Характеризуется гораздо более высокой светоотдачей и длительным сроком службы. Однако лампочки содержат ртуть, что требует специальных условий для утилизации и отличаются низкой мощностью.
- Металлогалогенные – газоразрядные лампы высокого давления. По светоотдаче они превосходят приборы накаливания, но уступают люминесцентным. Преимущество их стоит в том, что в случае замены ними лампочек накаливания не требуется доработка.
- Светодиодные или полупроводниковые – характеризуются низким энергопотреблением, очень длительным сроком эксплуатации. Светоотдача несколько уступает люминесцентным, но превосходит все остальные осветительные приборы. Недостаток – относительно высокая стоимость.
Как заменить лампочку накаливания
В точечном светильнике эта процедура проводится точно таким же способом, как и в любом другом
Отключается подача тока в помещении, снимается крышка прибора, из прибора выкручивается сгоревшая лампочка и на ее место осторожно вкручивается новая
Рекомендуется выбирать новую лампу той же мощности, так как габариты лампы накаливания существенно отличаются.
- Снимается декоративная крышка прибора, затем – фиксирующее кольцо.
- Галогенную или металлогалогенную лампочку ни в коем случае нельзя удерживать голыми руками, так как любые следы жира на колбе ведут к повреждению, а это, в свою очередь, сокращает срок эксплуатации прибора.
- Сгоревшая лампа выкручивается и на ее место крепится новая. Удерживать колбу рекомендуется с помощью салфетки.
- Ставится фиксирующее кольцо и крышка устройства.
ceilingspro.ru
Перегрев старой лампы
Добавлено 07.02.2018
«Дикий» ремонт очень старой лампы. Лампа проработала много лет, колба «истощилась» в результате стала потреблять больше ток и сильнее греться. Пластмасса из за перегрева стала хрупкой и треснула — пришлось стянуть ее проволокой. Но самое «дикое» в этом ремонте то, что из за высокой температуры перегревался электролитический конденсатор внутри и почти сразу вздувался и вытекал. Не помогли даже вентиляционные отверстия которые я сделал в корпусе. В результате пришлось вынести конденсатор за пределы лампы при помощи специальных термостойких проводов. Конечно вся эта «дикость» не должна иметь место, не советую это повторять, поскольку было сделано в качестве временного решения, скорее как забавный эксперимент. Но если у Вас экстремальные обстоятельства, нужен свет и нет иных способов выйти из ситуации то в ненадолго можно так выйти из положения.
Пошаговая инструкция как заменгить лампу дневного света в потолочном светильнике
Для того чтобы поменять перегоревшую лампу дневного света в потолочном светильнике:
- Обеспечьте доступ к лампе, сняв плафон или светоотражающую решётку. Плафоны крепятся к источнику света винтами или защёлками. Открутите винты, освободите фиксатор защёлки. Снимите плафон или светоотражающую решётку.
- Плафон иногда крепится к самой лампе. В этом случае потяните за него и освободите перегоревший источник света.
- Возьмитесь за колбу двумя руками и поверните на 900 в любую сторону, выньте из патрона.
- Установите новую лампу, проделав всё в обратном порядке. Поместите цоколь в патрон, повернув колбу на 900 в противоположную сторону.
- Для проверки работы включите её.
При отсутствии свечения подожмите источник света – возможен плохой контакт между цоколем и патроном.
Как снять, вставить и собрать в светильники с цоколем G5 и G13
Люминесцентные источники света с цоколем G5 и G13 применяются на кухне, в ванной комнате, для подсветки зеркал. Они устанавливаются в потолочные светильники. Перегорание подтверждает тёмное кольцо на конце колбы. Причиной неисправности может быть отказ стартера (балласта) или дросселя. Для замены люминесцентного источника:
- Снимите напряжение со светильника. Для надёжности отключите подачу электроэнергии на щитке.
- Разберите светильник. Обеспечьте доступ к колбе, сняв плафон или светоотражающую решётку. Плафоны крепятся к источнику света винтами, защёлками. Открутите винты отвёрткой или освободите фиксатор защёлки. Снимите плафон или светоотражающую решётку.
- В одноламповых светильниках плафон крепится за саму лампу. В этом случае потяните за него и освободите перегоревший источник света.
- Для снятия колбы возьмитесь за неё двумя руками и поверните вокруг своей оси на 900 в произвольную сторону. Штыри цоколя выйдут из направляющих гнёзд в патроне.
- Потяните источник света в противоположную сторону от светильника и вытащите из патрона.
- Приобретите новую лампу. Её характеристики и размеры должны быть такие же, как у перегоревшего источника.
- Для установки нового источника света поместите его концы в патрон до упора, поверните на угол 900 в произвольную сторону до лёгкого щелчка. Зафиксируйте положение. Подайте питание на светильник и проверьте его работу. При нормальном свечении поставьте на место плафон или решётку. Если светильник не горит, отключите его и пошевелите колбу в разные стороны для лучшего контакта с патроном. При отсутствии свечения вытащите её и установите заново.
Если принятые меры не приводят к положительным результатам, возможно неисправен стартер или дроссель.
Мнение эксперта
Изосимов Владимир Николаевич
При работе со светильником протрите пыль, очистите от грязи и паутины прибор. Это увеличит его надёжность и срок службы.
Как выкрутить в светильниках с современными типами цоколей G23, GX23
Люминесцентные источники света с цоколями G23, GX23 применяются в настольных светильниках.
Они отличаются формой и размерами штырей.
Крепление цоколя с патроном такое же, как у других видов, поэтому порядок замены перегоревшей лампы не меняется.
Для этого:
- Обесточьте светильник, выдернув шнур из розетки.
- Освободите колбу от плафона при помощи фиксатора. Для извлечения потяните за край колбы в противоположную сторону от плафона, достаньте из фиксатора. Покачивая, потяните в сторону от патрона и вытащите её.
- Сходите в магазин со старой лампой и купите такую же новую.
- Установите колбу в светильник в обратном порядке, вставив цоколь в патрон. Прижимая колбу к патрону, надавите на неё до щелчка.
Осветительные приборы, в основе которых используются трубчатые люминесцентные лампы до сих пор востребованы в офисных, складских и производственных помещениях. Без сомнений, такие источники света имеют большие габариты, гудят во время эксплуатации и светят не так стабильно, как их аналоги, но есть ли смысл в замене, если лампа может прослужить еще очень долго? Можно просто провести замену люминесцентной лампы, и все вернется на свои места.
Суть в том, что весь принцип работы ионизированных источников света никак не зависит от размера и формы, а цена такой лампы довольно низкая. Как поменять лампу дневного света? Сперва нужно познакомиться с главными принципами и способами подключения.
Люминесцентные светильники на две, четыре и более ламп
Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.
При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.
Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.
Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:
фаза
ноль
земля
До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.
Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.
Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.
Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.
Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.
