Разводка электропроводки в частном доме — от схемы до монтажа

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

  • метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
  • соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
  • клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
  • один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

  1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
  2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
  3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
  4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок

Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:
Сколько линий нужно проводить для комнаты?

Ответ:
Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Разновидности кабелей и правила выбора

Кабель ПБПП

Подбор кабелей зависит от мощности приборов, которые подсоединены на электролинии.

Разновидности:

  • ПБПП или ПУНП. Плоский, с однопроволочными медными жилами, сечение 1,5 – 6 мм2. Изоляция ПВХ, применяется при +15° — +50°С. Передает ток 250 В, частота — 50 Гц.
  • ПБППг или ПУГНП. Гибкий, многожильный, радиус изгиба — 6 диаметров, остальные показатели, как у предыдущего провода.
  • АПУНП. Имеет однопроволочную жилу из меди, сечение — 2,5-6 мм². Нормами предусмотрен допуск по сечению оболочки и жилы в 30%.
  • ППВ (медные), АПВ (алюминиевые). Провода отличается перемычками из ПВХ между 2-3 жилами сечением 0,8-6 мм². Передают ток 450 В, частотой 400 Гц.

Применяют одножильные кабели АПВ (алюминий), ПВ1 (медь), гибкие ПВ3, АПВ, ШВВП. Силовые — ВВГ (влагозащитный), АВВГ (алюминиевый в изоляции) передают ток 1000 В и частотой 50 Гц.

Сечение жил

Диаметр жилы должен соответствовать нормативным показателям. Если показано, что кабель 2 х 2,5, значит сечение должно быть 2,5 мм². По факту размер отличается на 10–20%, иногда больше. В результате изоляция оплавляется, возникает аварийная ситуация.

Сечение кабеля можно узнать по диаметру:

  • используют штангенциркуль или электронный и механический микрометр;
  • с жилы снимают изоляцию;
  • измеряют диаметр;
  • с помощью формулы площади круга находят реальное сечение.

В магазине не всегда удобно делать расчеты, поэтому есть специальные таблицы для нахождения сечения по диаметру. В ней есть ходовые размеры жил. Кабели снабжены биркой, где указывается сечение, например, ВВН 2 х 4. Интересует цифра 4, обозначающая сечение в 4 мм². Соответствие проверяют по таблице.

Оболочка

Изоляция предохраняет от контакта с проводом под напряжением, также можно расположить рядом несколько жил без опасности вызвать замыкание.

Используют оболочки:

  • ПВХ (поливинилхлорид). Стоит недорого, имеет высокие характеристики: стойкость к износу, гибкость. Материал не горит, переносит действие бытовой химии. Не выносит сильного нагревания и отрицательных температур.
  • Резина. Износостойкое покрытие препятствует проникновению влаги, не снижает показатель гибкости.
  • Полиэтилен. Относят к категории высококлассных диэлектриков, стойких против агрессивной химии, солнечных лучей. Невысокая гибкость.
  • Силикон. При нагревании и расплавлении образует пленку, которая является надежным диэлектриком. В результате при аварийных ситуациях снижается риск замыкания и пожара.

Критерии выбора

Оптимальный выбор для домашней электропроводки — кабели с алюминиевыми жилами

Алюминиевые жилы стоят дешевле, но по электропроводности находятся на 4 месте после меди, серебра и золота. Такой материал удешевляет кабельное производство, он химически устойчив, отличается высокой теплоотдачей, немного весит.

При покупке учитывают факторы:

  • способность выдерживать напряжение;
  • возможность не менять качеств при нагревании и охлаждении до минусовых показателей;
  • для оболочек важна способность не разрушаться при попадании прямых лучей солнца;
  • имеет значение показатель прочности на разрыв.

Правила электрической разводки

Итак, правильно проведенные работы по электромонтажу зависят от выполнения требования одного документа – это «Правила Устройства Электроустановок» или короче ПУЭ. По сути, это пошаговая инструкция к применению. В этом документе все разложено по полочкам. Что из этих правил поможет правильно провести монтаж электропроводки в частном доме своими руками?

  • Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.
  • Розетки устанавливаются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной производится установка влагозащищенных образцов.
  • Выключатели необходимо крепить на высоте 60-150 см, при этом придется учитывать ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь открывается налево. То выключатель устанавливается с правой стороны от входа.

Высота установки выключателей

  • Провода можно прокладывать только горизонтально или вертикально. При этом существуют определенные расстояния от смежных поверхностей, труб или несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, или 15 см от базовой поверхности потолка. От пола в пределах от 15 до 20 см. вертикальные контуры: от оконных и дверных проемов не меньше 10 см, от газовых труб – 40 см.
  • В независимости от того, какая проводка будет прокладываться (скрытая или открытая), необходимо следить за тем, чтобы кабель не прижимался к металлическим частям конструкции.
  • Если по одному контуру прокладываются сразу несколько проводов, то их прижимать друг к другу противопоказано. Минимальное расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру или короб.
  • Соединять между собой алюминиевый и медный провод запрещено.
  • Контуры заземления и зануления соединяются только болтовыми крепежами.

Как видите, правила не очень сложные, поэтому сделать проводку правильно своими руками, не составит большого труда.

Открытая проводка

Составление схем электропроводки в частных домах: нюансы выполнения работ

Если к частному дому подведено напряжение 220 В, то никакой разницы в схемах с квартирными, не будет. Исключение составляют лишь трёхфазные системы. И то, отличаться будет лишь разводка в распределительном вводном шкафу. В остальном, при отсутствии в доме бойлера и (или) электроплиты, требующей напряжения 380 В, всё будет одинаковым.

Количество входящих фаз и их распределение

При условии, что со столба на распределительный щит приходит четырёхжильный кабель (380 В), следует понять, как правильно его разделить по группам. Практически каждому домашнему мастеру, который сталкивался с электромонтажом, известно, что при использовании нуля и одной из трёх фаз кабеля с напряжением 380 В получается 220 В. Основная задача данного этапа работ – это равномерное распределение фазных проводов по линиям так, чтобы избежать перекоса и обеспечить работоспособность сети на должном уровне. Существует старая поговорка – не стоит класть все яйца в одну корзину. Применима она и здесь. Если освещение дома разбито на линии, не нужно их коммутировать на одну фазу. Лучше распределить. То же касается и линий силовой группы.

Примеры схем для выполнения работ по электромонтажу

Как и в квартире, проводка от щитка своими руками – это не слишком сложный процесс, для выполнения которого требуется лишь знание некоторых правил и чёткое соблюдение инструкций. Предлагаем ознакомиться с готовыми схемами электропроводки в частном доме. Примеры схем электромонтажа для частных домов:

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

  • Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
  • Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
  • Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

  • Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
  • Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
  • Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.– 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.– 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

  • В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
  • Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Требования к электропроводке

Жилой дом снабжается электричеством от электросети 220 В или 380 В. Заземляющая система разрешена по типу TN-S b TN-CS. Эти правила приведены в седьмой главе, пункте 1.13 ПУЭ.

Другие нормативы:

  • Открытые провода оформляют кабельными каналами, лотками, их заделывают в плинтусы. В сырых комнатах кабели ставят на изолирующих элементах.
  • Скрытые провода прокладывают в пустотах стен, перекрытиях. Главное требование — основание должно быть из несгораемых материалов.
  • Цвет проводниковой оболочки должен соответствовать стандартной системе цветовой маркировки.
  • Провода без изоляции прокладывают в стенах, заделав в трубы из ПВХ материалов.

Электропроводка в вашем доме соответствует ПУЭ?

Да
36%

С небольшими нарушениями
37.6%

Не соответствует
26.4%

Проголосовало: 125

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Структурная и функциональная

Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.

Монтажная

Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

  1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
  2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Правила монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.1. Поэтому к монтажной схеме должны предъявляться следующие требования:

  • Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
  • По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
  • Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
  • Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.7.1.46 – 7.1.48 ПУЭ
  • Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
  • Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

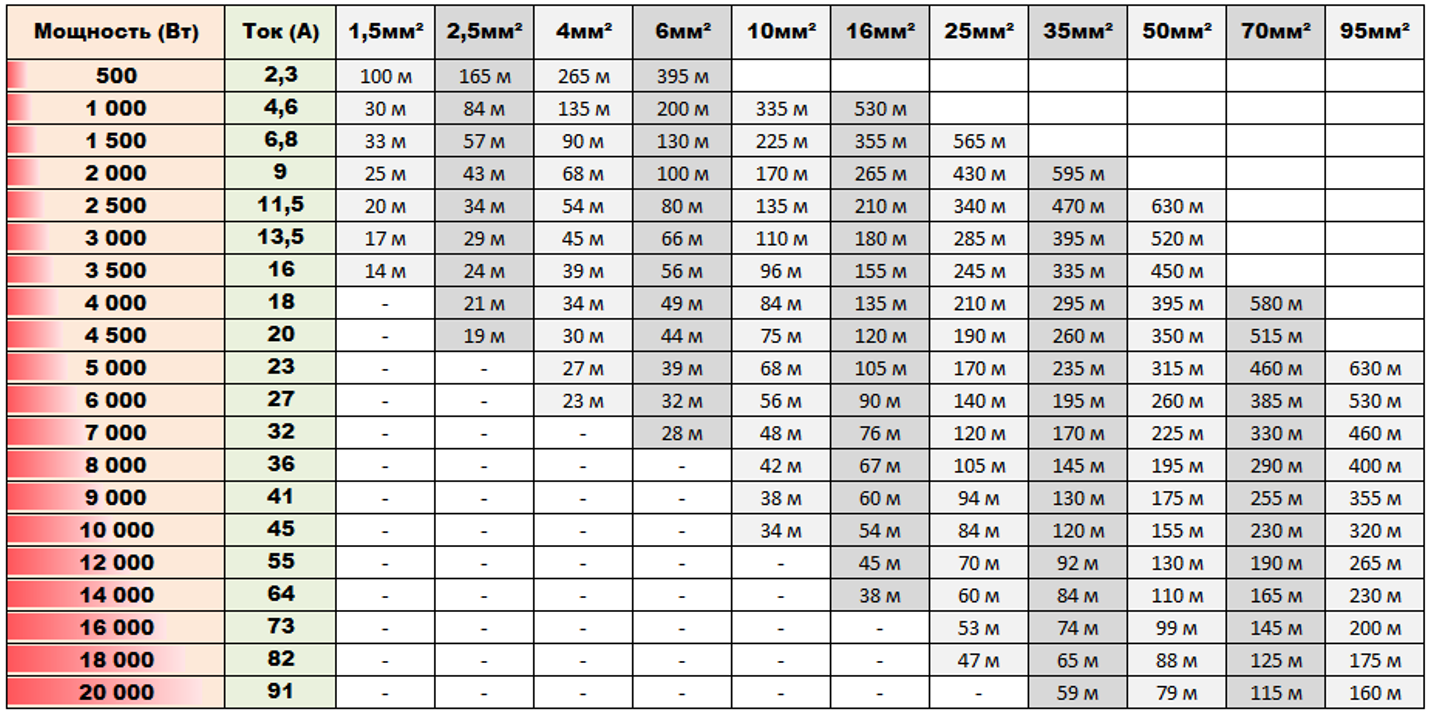

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

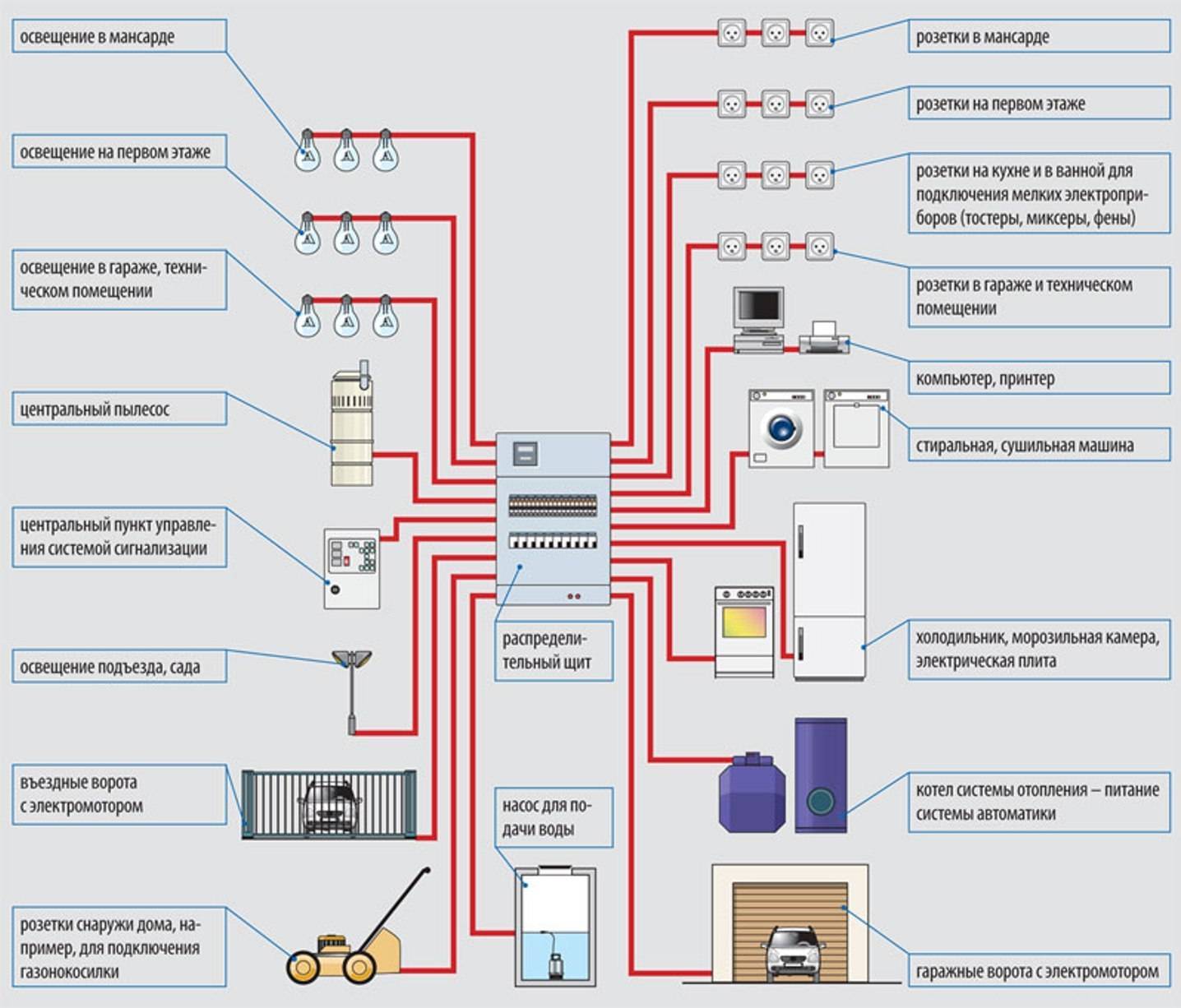

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.
