Прокладка электропроводки в электротехнических коробах и кабель-каналах
В данном случае проводка укладывается в пластиковые специальные короба, которые называют кабель-каналами, они должны быть сделаны из огнеупорного пластика.
Чтобы аккуратно установить кабель-каналы, необходимо затратить немало терпения и времени. При этом нужно обладать некими навыками и хорошим инструментом.
Используйте на своих сайтах и блогах или на YouTube кликер для adsense
Использование коробов дает возможность изменять конфигурацию прокладки электропроводки и добавочно размещать выключатели и розетки.
На рынке можно повстречать короба различных цветов и размеров. В комплекте даются разные добавочные элементы: уголки, как внешние, так и внутренние, заглушки, стыки. Это дает возможность в значительной степени упростить процесс установки электропроводки в каркасном доме.
Но у этого способа есть и ряд недостатков, среди которых самый частый – размещение на непросохшей деревянной вагонке коробов. Со временем дерево коробится, и короб начинает деформироваться.
Прокладку в кабель-каналы проводки необходимо проводить только после полного высыхания древесины. В таком случае удастся избежать повреждения проводки в результате ее деформации.
Из перечисленных выше способов прокладки электропроводки использование кабель-каналов приводит к увеличению стоимости процесса. Но если сопоставить все недостатки и преимущества, это самый предпочтительный способ укладки электропроводки.
Коммутация электроточек – как установить и сделать надежные контакты
Для обеспечения всех помещений электричеством делаем развод проводки в распределительных коробках. Они изготовлены из различных материалов, имеют разнообразную форму. Одни предназначены для установки на поверхности – подходят для открытой проводки, другие утапливаются в стену, применяются для скрытой проводки. От них проводники направляются на розетки, к выключателям, светильникам.
При монтаже учитываем расцветку проводов: фазный белого цвета (на схеме L), нулевой синий (N), заземляющий с зелеными и синими полосами (РЕ). Для повышенной надежности контактов используем клеммы фирмы WAGO. Это простые изделия пружинного типа. Зачищаем изоляцию, вставляем концы проводов в клемму, где они сами прочно фиксируются, прижатые пружиной. Подключение очень качественное, контакты никогда не греются.
Останавливаем выбор на розетках, конструкция которых предусматривает заземление. Они отличаются внешним видом: имеют два пружинящих контакта снаружи. В розетках с подключением трех проводов при установке вилки сначала подключается заземление, затем фаза и нуль. Это обеспечивает безопасность при повреждении проводки. Выключатели также должны иметь три контакта, один сбоку служит для заземления.
Каркасное домостроение сопровождается различными мифами. Отдельные из них связаны с обеспечением электричеством сооружений такого типа. При этом ссылаются на повышенную пожароопасность каркасных зданий. Следует отметить, что этот фактор зависит только от конкретных материалов, использованных при строительстве. Относительно проводки, то умело выполненный монтаж, применение качественных материалов и комплектующих снижают уровень пожароопасности от электричества до минимального уровня.
Особенности проведения электропроводки в каркасных домах
Конструкция каркасного малоэтажного дома предусматривает использование при его возведении большого количества горючих стройматериалов. Это и разнообразные балки из древесины, и утеплитель (обычно пенопласт), и древесные плиты.
Все эти материалы стен и перекрытий обрабатываются пропитками или имеют в своем составе специальные антипирены, чтобы снизить риск пожара. Однако полностью исключить их возгорание при искрении электрических проводов невозможно. Потому-то к проводке в каркасном доме и предъявляются дополнительные и достаточно жесткие требования.
Варианты проведения электропроводки в каркасном доме
Прячем проводку в обшивке – что говорят правила, опыт и здравый смысл
В области нормативов и правил относительно скрытой проводки в каркасном доме творится обычная неразбериха. Действуют два нормативных документа: для электриков – ПУЭ, для каркасостроителей – СП. Документ «Правила устройства электроустановок» относит каркасные строения к деревянным, значит, скрытую проводку следует выполнять в металлической трубе, ни гофра, ни металлорукав не подходят. Подсчитайте для интереса, во сколько обойдется тонкостенная труба из металла, даже для среднего дома.
В нормативном документе о строительстве каркасных домов (СП) все проще. Там говорится о том, что можно пропускать кабеля внутри стен, перекрытий, пустот, отверстия в деревянном каркасе без труб и втулок. Оговаривается, что кабели должны иметь изоляцию, не распространяющую горение. Такие требования удовлетворяют обычные провода ВВГ-НГ или NYM. Какими нормативами пользоваться? При противоречии между общим и специальным документом, специальный имеет преимущества. СП принадлежит к ним.
Да и ПУЭ о скрытой проводке в каркасном жилье ничего не говорит о физических лицах, не являющихся предпринимателями, которые делают проводку своими руками. Малоэтажные дома пока не требуется сдавать никаким надзорным органам, пожарникам. Следует больше изучать опыт Скандинавии, Америки, где таких ограничений нет в помине. А ведь у них надзор гораздо строже, наказания за нарушения больше, а пожаров по вине электропроводки меньше.
Чтобы избежать пожара от скрытой проводки, материалы должны быть качественными, а монтаж — грамотным
Причиной пожара в каркасном доме чаще всего становится безграмотная проводка. Покупаем только качественный кабель, а не дешевый, неизвестно кем и где сделанный. Ищем проводку, произведенную по ГОСТу, где возможна, хоть и не 100% гарантия качества. Кабели сомнительного происхождения могут иметь изоляцию из неизвестных материалов, которые только помогут гореть. Сечение проводов тоже часто занижают против заявленной, чтобы уменьшить себестоимость.
При трехфазной сети грамотно подходим к разбивке потребителей на группы, чтобы нагрузка на каждую фазу была равномерной. Если на отдельную фазу приходится 5 кВт при общей мощности трехфазки 15 кВт, стараемся, чтобы каждая фаза в обычном режиме потребляла не больше. Но все же иногда возможна перегрузка, утечка тока, короткое замыкание. От всех форс-мажорных ситуаций защитит надежная современная автоматика. Покупаем продукцию мировых брендов – Electric, Schneider, Legrand, Hager, ABB. Дешевые автоматы могут просто отказать.
Соединения монтируем качественно, не применяем скруток с изолентой, которые не обеспечивают надежного контакта. Все должно быть доступно, расположено в распаечных коробках. Современные способы позволяют соединить проводку надежно, чтобы гарантированно обезопасить себя от неприятностей. Статистика утверждает, что 99%, неполадок сети приходится на контактные разъемы.
Варианты проводки в каркасном доме
После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:
- скрытый или внутренний;
- наружный или внешний.
Каждый из типов укладки имеет свои положительные и отрицательные стороны.
Вариант открытой проводки — как все сделать правильно
Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:
- с использование пожаробезопасных гофротруб;
- в каналах из ПВХ;
- с использованием открытого специального кабеля.
Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.
Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.
Вариант скрытой проводки – как все сделать правильно
При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.
Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.
При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.
Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.
Какую проводку выбрать: скрытую или наружную
Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.
Положительные стороны скрытой укладки кабеля:
- не портит внешний вид интерьера дома;
- защищена от случайного внешнего воздействия;
- не требует доработки и переустройства.
Отрицательные стороны скрытой электропроводки:
- финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
- затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
- невозможно внешним осмотром определить состояние заложенного электрического кабеля;
- вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.
Положительные стороны внешней прокладки проводов:
- осуществление доступной проверки состояния электрокабеля;
- простота ремонта или замены вышедших из строя деталей электроцепи;
- доступность монтажа новых ветвей электросети с дополнительными элементами.
Отрицательные стороны внешней прокладки проводов:
- существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
- осуществление особых требований по прокладке электропроводов.
Предварительные работы и все, что потребуется
Существует два способа провести электропроводку в помещении: поверх стен (открытый способ) и закрытым методом (когда провода маскируются внутри стен). Но какой бы вы вариант не выбрали, вам потребуются некоторые знания и соблюдение правил электротехники. Для осуществления всех работ вам потребуется:
- Дрель;
- Шуруповерт;
- Рулетка;
- Кусачки;
- Уровень;
- Нож.
Приобретать требуемый материал нужно только после составления плана прокладки проводов. Для этого, при помощи рулетки, замеряем все помещения. Имея все данные, составляем схему дома с уточнением всех размеров на плане. На схеме ставим отметки, где будет устанавливаться та или иная электрическая точка, в расчет берется все: и розетка, и выключатели, светильники, и даже сам щиток. С учетом европейских стандартов, которые используются теперь и у нас, выключатели располагаем на высоте 90 см, в то время, как розетки устанавливаются на высоте 30 см.
Необходимо быть предельно внимательным к расчету требуемого количества проводов. Опираясь на составленную схему, высчитываем необходимую длину проводов и для запаса накидываем еще несколько метров. Для проводки, установленной снаружи, больше подойдет кабель цилиндрический ПВС, обладающий парной изоляцией, с медной гибкой проволокой. Для внутренних коммуникаций предпочтение стоит отдать трехжильным проводам ВВГ или же NYM.
Проводка в каркасных домах применяется трехжильная. С приблизительным сечением проводов для включателей 1,5 мм2, для розеток – 2,5 мм2, а вот для электробойлера или электроплиты сечение уже от 4 до 6 мм2.
Для большей безопасности кабель требуется дополнительно заизолировать, используя для этого или гофрированную трубу, или кабель-пеналы, которые по длине должны быть не короче проводов. Кроме самого кабеля, вам потребуется:
- Электрощиток с наличием следующих устройств: выключатель УЗО и автоматы для каждой группы точек;
- Розетки и выключатели, соответствующие вашим вкусовым предпочтениям;
- Коробки распределительные;
- Клипсы, саморезы и другие элементы крепежа.
После того, как план составлен, если после всех проверок вы поняли, что изменений больше вноситься не будет, можно приступать к разметке помещения. Для этого вам потребуется уровень и рулетка. Не отклоняясь от схемы, отмечаем маркером или карандашом места установки электрических точек, а также место установки электрощита и распред-коробок. Дальнейшие подготовительные работы заключаются в пробивании стен, подготовке мест крепления светильников, розеток и выключателей.

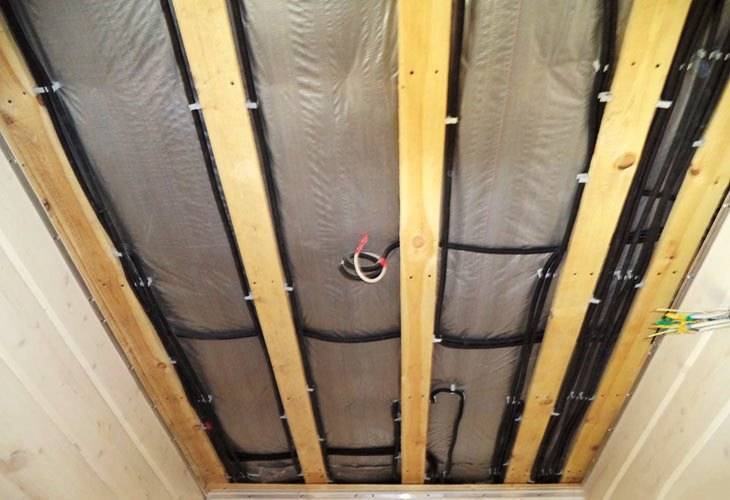

Проводка внутренняя
Самый главный нормативный документ электрика – ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутренняя проводка (её ещё по-другому называют скрытой) в деревянных домах должна выполняться в металлических трубах. Так как каркасные домостроения выполняются из дерева, это требование необходимо соблюдать и для них. Представляете себе, в какие финансовые затраты может вылиться такое количество труб и их монтаж?
Можно применять металлические рукава или короба, однако если деньги позволяют, всё-таки используйте трубы. Эти вспомогательные средства должны иметь толщину стенок от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не прогорела. Желательно чтобы трубы внутри были прокрашены или оцинкованы, это защитит стенки от ржавчины. Пример на видео:
Естественно, что на пути прокладки кабеля будут встречаться изгибы и повороты, в этих местах трубы следует соединять с помощью сварки или резьбы. Очень удобно использовать медные трубы, они легко гнутся, однако это слишком дорого.
Чтобы не повредить изоляционный слой кабеля, на концах трубы монтируют пластиковые втулки.
Такой монтаж выполняют ещё на этапе строительства, к тому же, как видите, он достаточно затратный и в плане финансов, и в плане труда, времени и сил. Поэтому самый правильный выбор для каркасного дома всё-таки наружная электропроводка.

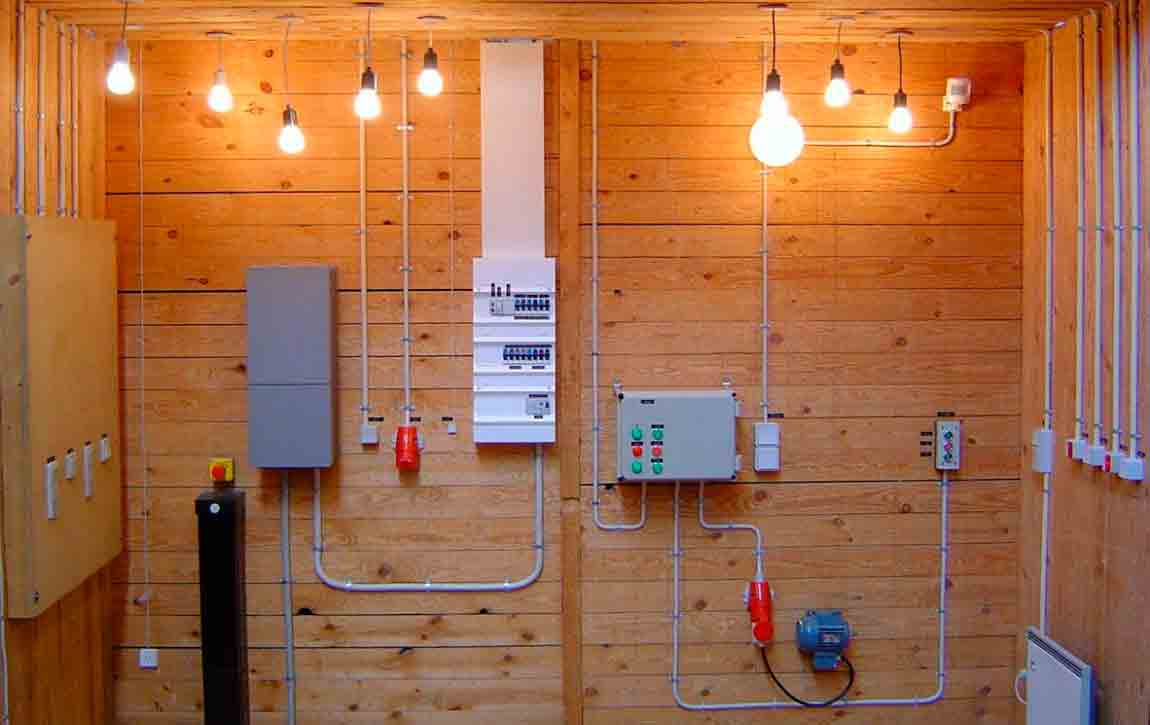

Проводка наружная
Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.
Открытый кабель
Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.
Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).
Электротехнические трубы
Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.
Кабель-каналы
Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).
Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.
Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:
Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.
Как производится соединение проводов
Какие существуют варианты соединений?
- Первый вариант — скрутка. Этот вариант не подходит согласно правил устройства электроустановок (ПУЭ)
- Вариант 2 — соединение пайкой — больше подходит для небольших проводов, поскольку делает полученные соединения не разборными.
- Вариант 3 — болтовое соединение — такое соединение наилучшим образом подходит для мест крепления люстр и лампочек.
- Вариант 4 — пружинными клемами.
- Вариант 5 — неразборные соединения опрессовкой
Коммуникационные коробки
Ко всем местам соединения небходимо иметь доступ. Делается это в распределительных коробках, которые специально высверливаются под потолком. Коробка должна иметь доступ, чтобы в случае необходимости можно было бы поправить.
Как делать коммуникационные коробки?
Отверстия под коммуникационные коробки делают при помощи специальных насадок на дрель.
В полученное отверстие вставляют пластиковый стакан, к которому будет крепиться или розетка или выключатель
В каждую такую коробку можно спрятать не больше 6 проводов
В данном случае провода скручиваются и потом навинчиваются на колпачки.
Вариант пропайки проводов
Еще один вариант соединения проводов в строящемся доме — скрутка и пропайка
В строящемся доме пропайка не рекомендуется, поскольку необходима некоторая доля прозрачности соединения. Однако в малоточных соединениях, она очень хорошо подходит.
То есть всегда остается риск того, что соединение не верно было собрано и нужно будет раскручивать или обрезать соединения.
Поэтому при монтаже своего каркасного дома я не использовал скрутку и спайку.
Спайка малоточных проводов
В данном случае, показано соединение двух телефонных проводов. В результате многочисленных экспериментов, я пришел к вот такому оригинальному соединению.
Провод из телефонного колодца очень короткий и не дотягивается до внутреннего помещения, поэтому приходится делать соединение в агрессивной внешней среде.
Дело в том, что на соединение постоянно капает вода с крыши. Стояла задача было оградить соединение от воды, а с другой стороны, сделать соединение прозрачным. Что я и добился этой пластиковой бутылкой. Вода больше не попадает на соединение, а конденсат тоже не причиняет вреда соединению.
Я знаю, что этот тип соединения будет поднят на смех многими электриками, но соединение работает уже целый год.
Внимание!
Болтовое соединение для соединения проводов
Болтовое соединение обычно используется в оконечных устройствах. и в клемных колодках. Они позволяют зажимать несколько проводов. Например, в электрощитке и в розетке.
Пружинные соединения фирмы Ваго
Во время монтажа дома я исользовал пружинные клемы, например, клемниками фирмы Wago — они создают довольно изящные соединения.
Клемники Ваго позволяют соединять провода различных типов и диаметров, а специальная паста не позволяет окисляться соединению.
Такое устройство является новинкой для многих из нас.
Устройства считаются неразборными, однако провода можно вытащить из клемника выкручиванием
Внимание!
Планирование
Монтаж электросети в доме всегда начинается с планирования и составления схемы. На этот этап часто обращают мало внимания, но он не менее важен, чем сами работы по обустройству электропроводки.
При планировании учитывают два важнейших момента:
- Планировку самого дома;
- Необходимую мощность сети.
Определяя мощность, хорошо продумывают, какие приборы будут использоваться в быту. Если освещение не потребляет много электроэнергии, то, например, насосы потребуют уже заметных мощностей сети. Смотря и на то, как потребители электричества будут распределены по помещениям.
Планировка дома играет важную роль, поскольку разные помещения предназначены для различного использования, и, соответственно, в них надо проводить различную проводку.
Необходимо планировать всё так, чтобы электросетью было удобно пользоваться. Например, в главной жилой комнате предусматривают столько розеток, чтобы можно было подключить всю технику, и ещё остались свободные для временного пользования.
От выбора мощности и распределения потребителей по типам зависит расположение распределительных щитков и защитных устройств, их количество.
Благодаря правильно составленной схеме, можно будет легко рассчитать количество необходимых материалов и их тип, в частности — марки кабелей, их сечение и количество жил. Это избавит от ненужных трат.
Нормативы и главные правила
При установке кабелей в частных домах из дерева мастера руководствуются документами:
- Правилами устройства электроустановок (ПУЭ), разработанными в СССР в 60-х годах прошлого века с последующими корректировками (последний релиз датирован 08.07.2002 г.). Нормативы рассчитаны на использование электриками при установке, ремонте и обслуживании электрических сетей. Согласно документу, проводка в деревянных постройках прокладывается внутри стен только в стальных трубах.
- Для строителей каркасных зданий разработан свод правил СП 31-105-2002, при этом ряд статей документации противоречит требованиям, изложенным в ПУЭ. Нормативы допускают протяжку изолированных кабелей в пустых или заполненных теплоизоляцией стенах или перегородках без использования дополнительной защиты. Надзорные органы принимают проекты сетей, разработанные на основе СП, но отмечены случаи, когда инспекторы требовали переделки проводки, ссылаясь на нормативы ПУЭ.
Проведение электричества к дому
Без электричества невозможно максимально комфортное проживание в частном доме. Поэтому при строительстве каркасного здания или другой жилой конструкции заключается договор между электросетевой компанией и владельцем дома. Предварительно определяется наличие и расположение электросети с напряжением в 220 или 380 вольт. Такие сети отличаются тем, что на столбах расположены четыре провода либо комплекс кабелей, свёрнутых в жгут. При отсутствии такого напряжения определяется расположение источника с напряжение в 6 – 10 кВт, которая имеет три провода.
При подключении к сети действуют определенные правила
После выбора электросети нужно заключить договор, а для этого понадобится пакет документов. Формальные вопросы решаются довольно просто, но особенного внимания требует техническая сторона дела. Далее осуществляется определение места ответвления проводов, идущих в сторону каркасного дома. Чаще всего таковым является ближайшая опора воздушных линий. При этом кабель может быть проложен под землёй или же натянут по столбам. При осуществлении однофазного подключения или других вариантов существует множество технических моментов. Поэтому самостоятельно организовать такой процесс сложно и помощью профессионалов позволяет создать безопасную сеть в каркасном доме.
Соблюдение правил — гарантия безопасности
При воздушном типе проведения запрещено проводить кабель через стены каркасных или деревянных конструкций. При подземном методе используются специальные гофры, через которые прокладывается провод. В местах прохождения элементов через фундамент или стены здания, в области выхода и входа трубы устанавливаются металлические трубки длиной около 2 метров. После окончания всех работ следует залить пустое пространство внутри гофры легкой цементосодержащей смесью, которую легко пробить. Часто используется пакля, которая предварительно смешивается с раствором цемента.
Популярным вариантом является введение в дом кабеля через фундамент. При этом действуют следующие правила:
- Места входа и выхода проводника из земли должны защищаться металлическими трубами длиной 2 метра;
- Если для подвода электричества был использован бронированный кабель вместо самонесущего провода, то подвешивание его производится с использованием троса;
- К стене дома поднимающийся из земли кабель укрепляется с помощью накладных скоб;
- В случае использования троса его соединяют со стеной при помощи рым-болта;
- Кабель, вводимый в дом, должен иметь прогиб ниже отверстия, чтобы осадочная вода не проникала внутрь.
В прокладке нельзя натягивать кабель. Свободное его расположение обеспечивает эффективную эксплуатацию электросети. При этом схемы подключения могут быть различными.
Тщательная организация подключения обеспечивает безопасность
При проведении электросети в каркасный дом используются различные методики. Заключительным этапом любого процесса является монтаж устройства для распределения электроэнергии по дому. Профессиональное проведение всех работ позволяет учесть все важные моменты и обеспечить безопасность.
Выбор проводки
От правильного выбора, как марки кабеля, так и способа его прокладки, зависит слишком многое. Поэтому к этому вопросу всегда подходят с особым тщанием, изучая такие нормативные документы, как ПУЭ и ГОСТы.
ПУЭ рекомендуют для каркасных домов использовать провода, только сделанные из меди. Существует два типа рекомендованных кабелей для домовой электросети в деревянных строениях:
- ВВГнг;
- NYM.
Первый тип отличается повышенной защитой. Количество жил и площадь сечения могут отличаться в зависимости от потребностей. Так, для подведения тока к осветительным приборам достаточно проводки, с сечением в 1,5 кв. мм, в то время как для розеток надо не менее 2,5 кв. мм.
Защита ВВГ-кабеля состоит из нескольких слоёв, что заметно снижает риск механического повреждения. Подобная проводка может жить не одно десятилетие, не доставляя владельцу особых проблем.
NYM-провода в целом подобны кабелю марки ВВГнг, но имеют более высокую цену за ещё более усиленную защиту, созданную по немецкой технологии. Особенностью такой проводки является изоляция каждой из жил по отдельности.
Это повышает и срок службы благодаря снижению уровня окисления.
Разобравшись с необходимым сечением и маркой проводки, приступают к выбору типа её прокладки. Остановиться можно на:
- Открытой;
- Скрытой электропроводке.
У каждого из вариантов есть свои плюсы и минусы. Главное отличие между ними в том, что в первом случае проводку кладут вдоль стен снаружи, в специальных трубах, кабель-каналах или просто открыто, а во втором — её обустраивают внутри стен, потолка и пола.
Каждый тип прокладки имеет свои требования к его безопасности, особенно, когда дело касается каркасных домов. Например, внутренний тип прокладки требует строгой защиты от контактов кабеля со стенами. Он считается нежелательным для таких помещений, как бани (хотя, в парных проведение проводов запрещено в принципе).
Выбираем способ монтажа проводки
Для каркасных деревянных строений выбор способов прокладки проводки более разнообразен, чем для обычных домов. Она может обустраиваться теми же двумя методами (открытым и скрытым), но в каждом из этих случаев возможны свои нюансы.
Открытая проводка
Открытую электропроводку допускается выполнять следующими способами:
Электрическим кабелем в двойной, а иногда и в тройной изоляции, который надежно закрепляется на стенах или проводится по потолку. Внешний вид такой проводки не очень привлекателен, но вполне подойдет для вспомогательных помещений и строений.
Декоративными витыми проводами, закрепленными на керамических роликах. Такая электропроводка нередко оформляется под старину, то есть в стиле «Ретро».
Электропроводка в стиле «Лофт» — в этом случае проводка украшает интерьер.
Прокладка проводных жгутов в кабельных пластиковых коробах (каналах). С точки зрения эстетичности и сохранности открытых кабельных линий этот вариант является наиболее предпочтительным.
Каждый из перечисленных подходов нуждается в отдельном и более тщательном рассмотрении.
Кабель открытый
В этом случае электропроводка выполняется в виде не защищенного внешне кабеля в двойной изоляции, фиксируемого на стенах и других элементах внутренних конструкций. Для ее обустройства берутся кабельные изделия марок ВВГ или NYM, подбираемые с учетом типа заземляющей системы и сечения жил.
Этот тип проводки преимущественно используется в подсобных и второстепенных объектах, к которым относят:
- Банные строения.
- Кладовки и мастерские.
- Сараи, туалеты и летние веранды.
Электропроводка открытым кабелем Для большинства из этих строений эстетичность чаще всего не играет первостепенного значения, что позволяет упростить монтаж и снизить расходы на обустройство.
Ретро-проводка
Для оформления интерьера каркасного дома прекрасно подойдет открытая ретро-проводка. Витые провода в тканевой оболочке, подобранные по цвету, крепятся на стене с помощью керамических изоляторов.
Как сами провода, так и используемые розетки и автоматы хорошо передают атмосферу быта начала прошлого столетия и подчеркивают оригинальность интерьеров.
Витой провод для монтажа открытой проводки в стиле «Ретро»
Также для интерьера в стиле «Лофт» в настоящее время применяют кабель круглый в двойной или тройной изоляции и джутовой оболочке. Крепление такого кабеля производится с помощью декоративных дюбель-хомутов.
В прихожей, кухне и спальне ретро-проводка выглядит намного лучше, чем пластиковые кабель-каналы.
В настоящее время рынок электрооборудования предлагает любителям ретро и лофт стиля большое разнообразие выключателей и розеток.
Галерея выключателей и розеток в стиле Ретро
Что касается электропроводки, то витой двухжильный и трехжильный провод различных расцветок можно также приобрести в магазинах электротоваров.
Электропроводка в трубах
Укладка проводов в электротехнических трубах возможна в тех же подсобных помещениях, а также при условии повышенных требований к их механической и пожарной защищенности.
Этот способ особо востребован в банях и саунах, а также в мастерских, где на них возможно случайное механическое воздействие. К таким изделиям относят не только металлические, но и гофрированные трубы, прокладываемые по стенам или потолку помещений.
Кабель каналы
Вариант размещения жгутов из проводников в полостях пластиковых кабельных каналов востребован в ситуации, когда не хотят портить внешний вид помещения укладкой открытого кабеля.
При реализации этого способа сначала на поверхностях стен или и потолков крепятся основания пластиковых каналов. После этого в них аккуратно укладываются жгуты проводов, оформленные для данного участка электропроводки. На заключительном этапе они закрываются крышкой, имеющей специальные фиксирующие пазы.
Электропроводка в кабель каналах
Электропроводка в каркасном доме правила
Разберем общие правила в электропроводке, которые касаются любого дома какой бы вы не строил: каркасно-щитовой, деревянный, кирпичный или какой еще.
#1 — Выбор кабельной продукции
Кабель ВВГнг-LS
Как и в любом жилом помещении должны использоваться кабели, которые не распространяют горение. К таким относятся ВВГнг (A, LS). Есть еще обозначения FRLS и др., однако первые два самые доступные и распространенные их берем за основу. Можно использовать кабели серии NYM. Кабель с таким обозначением очень хорошо зарекомендовали себя именно в деревянных домах. Если не стоит цель экономии денежных средств, то такой кабель будет удобнее применять.
NYM-кабель
Некоторые производители такие как Конкорд, Севкабель делают NYM кабель с негорючим наполнением, что качественно отличает его от плоского.
#2 — Выбор сечения провода для электропроводки
При строительстве каркасно-щитового дома и прокладки электропроводки необходимо знать с каким сечением провод использовать.
Почему выбор сечения проводника такой, а не иначе подробно расписан здесь.
Просто перечислю выбор сечения кабеля:
- Для света используем 3*1,5 мм2;
- Розетки 3*2,5 мм2;
- Варочная поверхность в однофазной сети 3*6 мм2;
- Варочная поверхность в трехфазной сети 5*2,5 мм2;
- Подключение распределительного щита 3*6 мм2 или 5*6 мм2.
#3 — Выбор автоматов защиты для распределительного щита
Какой бы хороший провод не был, если его не защитить от перегрузки, он может выйти из строя со всеми вытекающими. А если перегрузки будут незначительные, но часто, срок службы сократится в несколько раз.
А самым слабым звеном в электроцепи всегда будут розетки выключатели и соединения в распределительных коробках. Отдельная статья про выбор автоматов защиты.
Также просто перечислю номиналы автоматов защиты:
- Для света используем 10 А (хотя при нынешней системе освещение можно и меньше, так светодиоды потребляют в разы меньше);
- Розетки 16 А;
- Для варочной поверхности в однофазной сети 32 А;
- Варочная поверхность в трехфазной сети 3P 16 А;
- Для подключения распределительного щита 3P 25 А для трехфазного ввода мощность 15 кВт и 1P — 50 А для однофазного ввода мощностью 10 кВт.
#4 — Устройство заземления для дома
Обязательным условием для электрики в любом частном доме является правильно сделанный контур заземления.
А если у вас планируется подключать газовый котел, то еще необходимо и заключение электролаборатории по сопротивлению заземления.
В современных условиях можно приобрести готовый комплект заземления, взять в аренду мощный перфоратор и забить его рядом с домом. После необходимо отдельным проводом подключить к шине заземления распределительного щита.
Заводской комплект заземления
Этот вариант минимально затратный если вы не обладаете навыками электросварки и нет необходимости копать землю. Неоднократно проверенное электролабораторией заземление всегда укладывается в нормы.
Можно действовать и по старинке. Копаем равносторонний треугольник 2,5*2,5*2,5 глубиной 50 см; забиваем три металлических уголка 50*50 толщиной не менее 3,5 мм и длинной 2500 мм, затем металлической полосой 40 мм и толщиной 4 мм обвариваем по контуру. На край полосы навариваем болт М8 (М10) и соединяем проводом (10 мм2) с шиной в распределительном щите. Прокрашиваем сварные швы и закапываем.
Это все то, что касается основных правил для электропроводки в доме.
