Настройка перед использованием
Моделей цифровых мультиметров много, но все они схожи – выпускаются по одному «образу и подобию». В комплект входит пара щупов и, возможно, батарейка на 9 В. В самом приборе может использоваться термопара (температурный датчик), по которой измеряется температура.
С помощью многопозиционного переключателя выбирается нужный интервал замеров. Круговая разметка вокруг него соответствует разным параметрам (позиций может быть от 15 до 50). Сектор, отвечающий за измерение сопротивления, выделяется отдельным цветом. Это позиции, позволяющие измерить сопротивление до:
- 200 Ом;
- 2 кОм;
- 20 кОм;
- 200 кОм;
- 2 МОм;
- 20 МОм;
- 200 МОм.
Сколько ом, килоом или мегаом есть в каждом из резисторов, покажет замер либо маркер на таком резисторе.
Вставив батарейку, подключите провода с щупами ко входным клеммам. С прибором эти щупы соединяются посредством коннекторов – на других концах проводов.
Чёрный провод с таким же по цвету щупом подключается к общей шине – рядом с её разъёмом стоит значок заземления. Красный – в гнездо «вольты, амперы и омы», обозначающий все эти (и некоторые другие) измеряемые параметры. Выберите измеряемый предел, например, 2000 кОм.
Убедитесь в отсутствии брака щупов, обрыва проводов – замкните их между собой. На дисплее появится нулевое значение сопротивления. Если это не так, то для проверки можно подключить другие провода без щупов и штекеров и замкнуть их. Никаких неприятных последствий от смены проводов вы не получите – ток и напряжение, выдаваемые прибором в режиме омметра, очень малы, чтобы их можно было заметить, даже если руки мокрые.
Отсутствие замыкания щупов выдаст на дисплее единицу в верхнем разряде цифровой матрицы – признак условно-бесконечного сопротивления. Режим прозвонки линий – это омметр, оснащённый «пищалкой». Она сработает, когда сопротивление линии менее 50 Ом. Предел замеров – до 200 Ом.
Самодельный шунт
Не всегда под рукой имеются проволочные резисторы таких мизерных сопротивлений, я бы даже сказал чаще
их нет. Из положения можно выйти при помощи нихромовой проволоки от вышедших из строя нагревателей, в
крайнем случае можно использовать обычный медный провод. Для определения сопротивления куска проволоки
понадобится амперметр (прям замкнутый круг) и источник питания с нагрузкой. Амперметр может конечно быть
рассчитан на меньшие токи, чем предполагается измерять шунтом.
Например, для измерения сопротивления своего шунта 0,035 Ом я использовал источник напряжения 12 В и
галогеновую лампу 12 В 35 Вт. Предварительно оценив, что лампа потребляет 35Вт/12В=2,9А, я использовал
амперметр на 5 А. Безусловно, когда мы знаем ток потребления нагрузкой, как в моем случае, амперметром
можно и не пользоваться, однако будет большая погрешность в измерениях.
Для измерительного шунта отлично подходит сборный шунт от советского измерительного прибора. Данный шунт имеет
несколько отводов и обладает способностью держать большие токи.

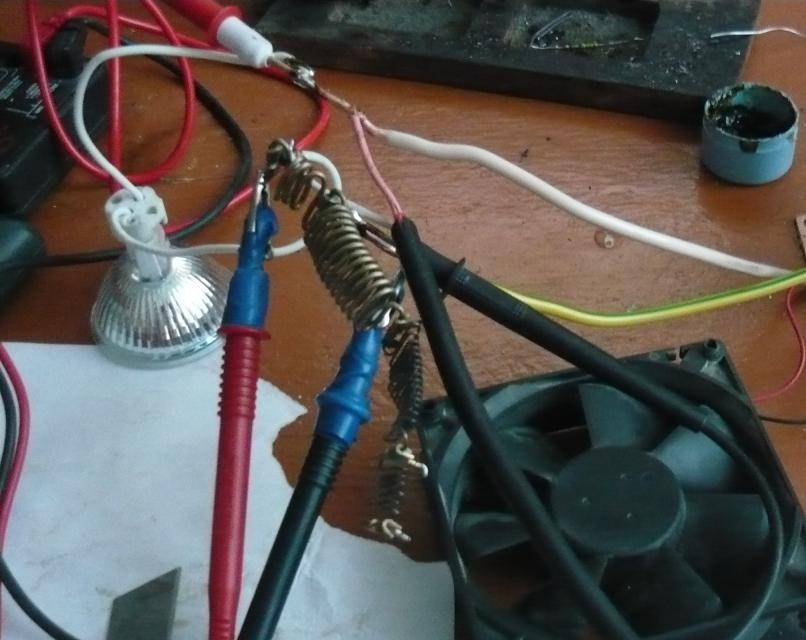

Итак, подключаем шунт неизвестного сопротивления в разрыв между источником питания и нагрузкой (лампой).
Аналогично, как при измерении тока, включаем параллельно шунту вольтметр. В ситуации с лампой вполне
сойдет цифровой вольтметр. Закон Ома здесь применим с той лишь разницей, что теперь нам известен ток и
напряжение, а сопротивление нет. Используя ту же формулу, подставляем известные значения: 2,9(ток
потребления лампы)=0,1(напряжение на измеряемом шунте)/X(сопротивление неизвестно) – 2,9=0,1/X или
данное уравнение можно записать иначе: X=0,1/2,9=0,034 Ома – сопротивление шунта.
Неполадки в круговом переключателе
Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.
При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.
В заключении отметим, что при обнаружении заводских «непропаев» или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом. В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.
Характерные неисправности мультиметров MASTECH
Перед диагностикой убедитесь в работоспособности батарейки питания. При необходимости замените батарейку. Никогда не оставляйте щуп в гнезде “10А” после окончания измерений! Короткое замыкание сожжет дорожки печатной платы под переключателем илии микросхему. Это не восстанавливается!
Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.
В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50. 60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).
Измеряем сопротивление цепи
Измерения сопротивления необходимы при проверке работоспособности электрических приборов. Например, если поверхность утюга перестала нагреваться, то первое, что нужно сделать — измерить сопротивление нагревательного элемента.
Важно! Измерять сопротивление следует только на обесточенных цепях! Это значит, что приборы следует отключить от питания, а проводку — обесточить на щитке. Перед началом работы необходимо проверить исправность мультиметра
Для этого нужно включить устройство, следуя инструкции ниже, после чего замкнуть щупы между собой. Показания дисплея должны быть максимально приближены к нулю. Если это не так — устройство нуждается в калибровке, а возможно и в ремонте.
Перед началом работы необходимо проверить исправность мультиметра. Для этого нужно включить устройство, следуя инструкции ниже, после чего замкнуть щупы между собой. Показания дисплея должны быть максимально приближены к нулю. Если это не так — устройство нуждается в калибровке, а возможно и в ремонте.
Как проводятся измерения:
- Подключить щупы с проводами. Красный — в гнездо VΩmA, а черный — в гнездо Com.
- Установить переключатель в режим измерения сопротивления, выбрав минимальный предел значений (например, для популярного мультиметра М-830В это 200 Ом).
- Установить щупы на контакты устройства-потребителя.
- Оценить значение сопротивления на дисплее.
- Если дисплей показывает единицу или буквенную комбинацию, значит величина сопротивления превышает установленный предел. В этом случае необходимо передвинуть переключатель на следующий диапазон и повторить процедуру заново.
Проверка дисплея
Если хотят проверить исправность и провести ремонт индикатора мультиметра, то обычно прибегают к помощи дополнительного прибора, выдающего сигнал подходящей частоты и амплитуды (50-60 Гц и единицы вольт). При его отсутствии можно воспользоваться мультиметром типа M832 с функцией генерации прямоугольных импульсов (меандра).
Для диагностики и ремонта дисплея мультиметра необходимо вынуть рабочую плату из корпуса прибора и выбрать удобное для проверки контактов индикатора положение (экраном вверх).
После этого следует присоединить конец одного щупа к общему выводу исследуемого индикатора (он расположен в нижнем ряду, крайний слева), а другим концом поочередно прикасаться к сигнальным выводам дисплея.
При этом все его сегменты должны загораться один за другим согласно разводке сигнальных шин, с которой следует ознакомиться отдельно. Нормальное «срабатывание» проверяемых сегментов во всех режимах свидетельствует о том, что дисплей исправен.
Последнее замечание касается лишь постоянных величин, при измерении которых мультиметр хорошо защищён по перегрузкам. Серьёзные затруднения с выявлением причин отказа прибора чаще всего встречаются при определении сопротивлений участка цепи и в режиме прозвонки.
Сообщества › Электронные Поделки › Блог › Калибровка мультиметров
Накопилось у меня штук 6 разных мультиметров в ценовом диапазоне от 5 до 20 долл. Точность по документации 1-3%… В реальности хуже. Некоторые новые, некоторым больше 10 лет. Показывают все немножко по разному, кому верить — непонятно. Ясное дело — нужно все откалибровать и привести к общему знаменателю. Возникает вопрос — что взять за эталон? 1. Образово — показательный дорогой откалиброванный мультиметр или 2. Источник образцового напряжения
Первый вариант стоит от 100-200 долл и выше. Не катит, да и жаба давит Второй вариант намного дешевле и проще. В качестве источника напряжения можно собрать простейшую схему на микросхеме REF5050 ценою 3 долл. Микросхема представляет собой источник опорного напряжения 5 вольт с точностью 0.05%. Тоесть на два три порядка точнее самих мультиметров. Остается только подключить мультиметры к источнику опорного напряжения и крутилками внутри подстроить показания. В основе регулирови большинства мультиметров является подстройка опорного напряжения измерительного процессора внутри прибора. Опорное напряжение одно на все диапазоны измерения. Его вполне достаточно для 99% применения мультиметра. В дешевых приборах одна крутилка, в «дорогих» может быть и пять крутилок. Поскольку мы подстраиваем показания напряжения, то надо найти одну крутилку отвечающую за это дело. Искать желательно со схемой мультиметра в руках, чтобы не «понастраивать» того чтего не нужно.
начинаем с дешевого и древнего
вместо 5 показывал 4.95 … терпимо . Одна крутилка, установил точно на 5
4.89 … плохо, установил на 5
4.97 — отлично. Установил на 5 ( в приборе кстати 5 крутилок, не ошибитесь!)
совсем новый и самый дорогой)
Замер тока
Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.
Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.
Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.
Как обозначается сопротивление на мультиметре
Из школьного курса физики мы помним, что сопротивление измеряется в Омах, в честь немецкого физика Георга Симона Ома. Обозначение на мультиметре — «Ω», номиналы сопротивления на стандартном приборе следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. В зависимости от модели используемого мультиметра диапазон значений может быть иным.
Измерение этого параметра является очень популярным как в радиоэлектронике, так и в электрике. С помощью сопротивления можно очень быстро проверить работоспособность лампочки, спирали, провода и т.д.
Для измерения сопротивления переставьте регулятор в сектор «Ω» и выберите нужное значение.
Неполадки, связанные с проверкой сопротивлений
В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:
- при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
- в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.
Обратите внимание! В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает. При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания)
При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).
Измерение переменного тока
Для измерения переменного тока так же применимы вышеописанные методы, с той лишь разницей, что нужно
использовать вольтметр переменного напряжения, а в случае с измерением сопротивления шунта – амперметр
переменного тока.
Для измерения в цепях с частотой 50 Гц вполне сойдут и цифровые вольтметры и амперметры (при наличии у
них таких функций). При более высоких частотах цифровые приборы малопригодны, их показания могут сильно
отличаться от реальности. Стрелочные измерительные приборы в этом случае куда более подходящие.
Однако самым лучшим вариантом измерения токов любой формы является
осциллограф.

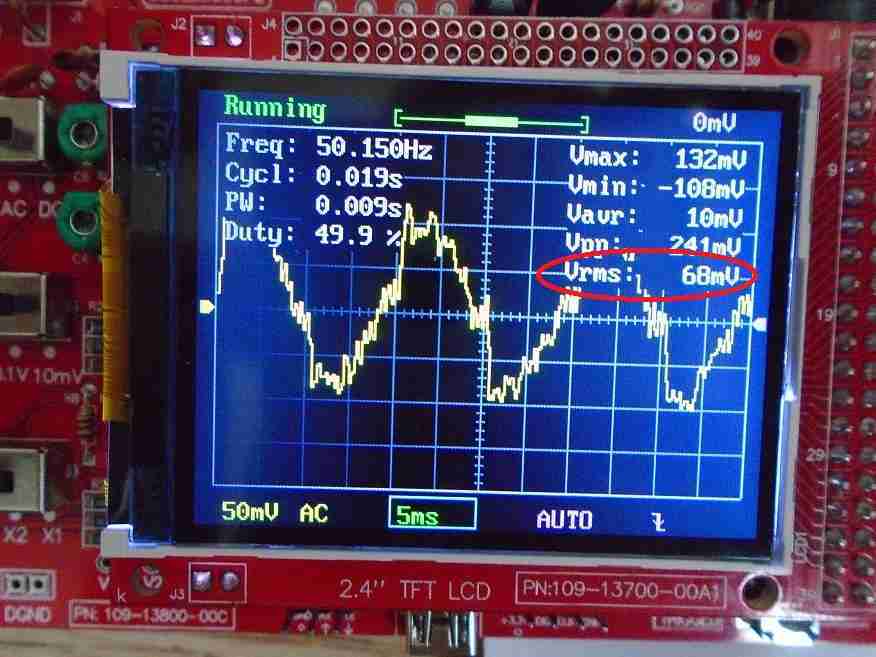

Осциллограф подключается к шунту вместо вольтметра. Это позволит измерить размах тока или или среднее его значение. Другими
словами – мы увидим ток “воочию”. Основная сложность при таких замерах – согласовать значения напряжений на осциллографе с
сопротивлением шунта по закону Ома. Здесь могу посоветовать одно – калькулятор в начале страницы вам в помощь.
Хочется обратить внимание: при измерении переменного тока следует производит расчеты не по амплитудным значениям напряжения, а по
среднеквадратическим – именно так принято в электротехнике измерять переменные токи и напряжения. Величины указываются усредненные,
эквивалентные постоянным
Собственно это и стоит учитывать при использовании осциллографа. У цифровых “ослов” среднеквадратическая
величина напряжения может рассчитываться автоматически, называется она “Vrms”.
Вышенаписанное справедливо при измерении так называемых “действующих” токов, с относительно стабильной формой. Когда же нужно узнать
пиковые токи – здесь в формулу рассчета (или калькулятор в начале) нужно подставлять амплитудные значения напряжений на шунте. Как
говорится “все хорошо к месту” – в радиолюбительской практике требуются различные варианты.
<?php echo rating_bar(’21id’,5); ?>
Измерение напряжений
Во время измерения напряжений не дотрагивайтесь до металлического основания щупов.
Измерение переменного напряжения
Для измерения переменного напряжения в розетке переводим переключатель к значку V
Мультиметр выставлен на измерение переменного напряжения
Нельзя дотрагиваться до металлического основания щупов. Это опасно. Как можно заметить, на фотографии мультиметр показывает 222 В.
Проверка сетевого напряжения мультиметром
И именно поэтому был выбран предел 750 В. Если поставить меньше — прибор покажет бесконечность, и может выйти из строя.
Измерение постоянного напряжения
Чтобы измерить постоянное напряжение, нужно переключить прибор к значку V—.
Мультиметр выставлен на измерение постоянного напряжения
Так как в приведенном примере измеряется аккумулятор 18650, то наверняка его максимальное значение не может быть выше 5 В. Поэтому, можно смело ставить 20 В, если вы уверены в источнике и в своих предположениях.
Если при измерении постоянного напряжения вы увидите знак минус перед числом(-), то это значит, что перепутана полярность источника.
Измерение напряжения аккумулятора
То есть, черный щуп, который по умолчанию это минус, подсоединен к плюсу аккумулятора. И на красном щупе, соответственно, минус источника. Благодаря этому можно узнать полярность неизвестного источника.
Правильная полярность прибора и аккумулятора
Меняем местами щупы на аккумуляторе на противоположное, и теперь точно знаем, где плюс у аккумулятора, а где минус. Это очень полезная функция цифрового мультиметра. По сравнению с аналоговым, он не повреждается, если перепутать щупы местами, и можно точно определить, где плюс и минус источника напряжения.
Разновидности мультиметров и принцип их устройства
Самые распространенные разновидности мультиметров – аналоговые и цифровые. Как они обустроены и работают, рассмотрим далее.
Аналоговые
Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением. Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:
Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений. Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на “0”. Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.
Цифровые
Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний. Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.
Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена. Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.
Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.
Мультиметр стрелочный | Область использования, характеристики, принцип работы, модели – на промышленном портале Myfta.Ru
Одним из наиболее удобных для измерения напряжения в электрических сетях постоянного и переменного тока частотой 50 и 60 герц является мультиметр стрелочный. Этот прибор может измерять силу постоянного тока, сопротивление постоянному току и используется для контролирования заряда батареек и контактов.
Мультиметр стрелочный имеет рабочую температуру от -10 до +45 градусов по Цельсию и выдерживает относительную влажность до 80%, учитывая при этом температуру в 25 градусов по Цельсию. Показания снимаются с устройства по движению и положению указывающих стрелок.
Обратите внимание
Единственным недостатком стрелочной модели является небольшая погрешность в измерениях из-за разности шкалы. Однако сам по себе прибор универсален и вполне может заменить омметр, амперметр и вольтметр вместе взятые.
Кроме того, подобные девайсы весьма удобны в использовании из-за небольших габаритов и являются портативными. Аналоговые, то есть стрелочные, устройства отличаются весьма демократичной ценой и могут быть приобретены даже для домашнего пользования.
Но для того, чтобы успешно протестировать какой-либо электроприбор, стоит сначала узнать, как пользоваться мультиметром стрелочным. В комплект к нему входят специальные индикаторы тока щупы. Они бывают двух цветов: красного и черного. Черный провод так называемая масса, а красный общий, потенциальный провод.
Также каждая модель имеет несколько гнезд-разъемов для подключения приборов. Для того чтобы изменить пределы для измерений, на корпусе есть переключатель. С его помощью можно выбрать постоянное и переменное напряжение DCV и ACV соответственно (10, 50, 250 и 1000 вольт) и ток mA — 0.5, 50 и 500 миллиамперов.
Сопротивление на устройстве представлено несколькими обозначениями: X1K, X100, X10. Эти цифры означают умножение на определенное значение.
Чтобы удовлетворить каждого клиента, производителями был выпущен мультиметр стрелочно-цифровой. Он в себе соединяет и аналоговый тестер, и цифровой. Наиболее точные показания прибор дает при 23 градусах Цельсия и относительной влажности в 75%. Сам он был выпущен с расчетом его использования в условиях второй степени загрязнения и при импульсном напряжении до 600 вольт.
Данная модель предназначена для измерения переменного и постоянного напряжения, переменного и постоянного тока, сопротивлений, емкостей конденсаторов. Также она может тестировать диоды и прозванивать соединения, проверять батареи. Меняются заданные параметры измерений переключателем режимов на 24 положения. Также на приборе имеется и переключатель переменный/постоянный, то есть, AC/DC.
Одним из самых удобных аналоговых тестеров можно назвать мультиметр стрелочный YX-1000A. Он также применяется для измерения постоянного и переменного напряжения, тока и сопротивления, а его легкость и удобство позволяет воспользоваться им как дома, так и в офисе, в автомобиле и так далее.
Важно
Модель этой серии имеет 7 диапазонов измерения постоянного напряжения и 4 диапазона измерения переменного напряжения. Также для уменьшения ошибки считываний показаний тестер оснащен зеркальной шкалой. Он обладает чувствительностью 2000 Ом/В и рабочим напряжением 0-10, 50, 250, 1000 вольт.
Проверенные мультиметры
Со своим многолетним стажем в области электроники, я поменял много мультиметров. Хочу остановиться именно на двух марках, которые меня очень сильно радовали и до сих пор радуют в моем нелегком деле.
Мультиметры DT9205
Большой дисплей, удобный функционал, функция автоматического выключения, недорогая стоимость. Если вы полистаете страницы моего сайта, то увидите, что я использовал именно эти модели мультиметров в своей практике. Они очень удобные и долговечные. Да, они имеют большие габариты, но это того стоит. Такой мультиметр очень удобно лежит в руке.
Вот ссылка на Алиэкспресс. Старайтесь брать именно такой, какой на фото выше. Его стоимость в диапазоне 700-800 рублей.
Внешнее устройство цифрового мультиметра
Внешне стандартный портативный цифровой мультиметр представляет собой компактный корпус карманного типа с дисплеем, переключателем режимов измерений, тремя гнездами для щупов и разъемом для проверки транзисторов.
В комплекте обычно присутствуют два щупа с проводами красного и черного цветов. Черный используется в качестве отрицательного и вставляется в разъем COM (Common). Красный выступает в роли положительного и может подключаться в универсальный разъем VΩmA, используемый при измерении напряжения, сопротивления и слабых токов, либо в разъем 10 А, при помощи которого измеряются токи в диапазоне от 200 мА до 10 А.
