Как в электрической сети определить фазу и ноль мультиметром?

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой , даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться .

Особенности определения фазы и нуля

В двухпроводной сети

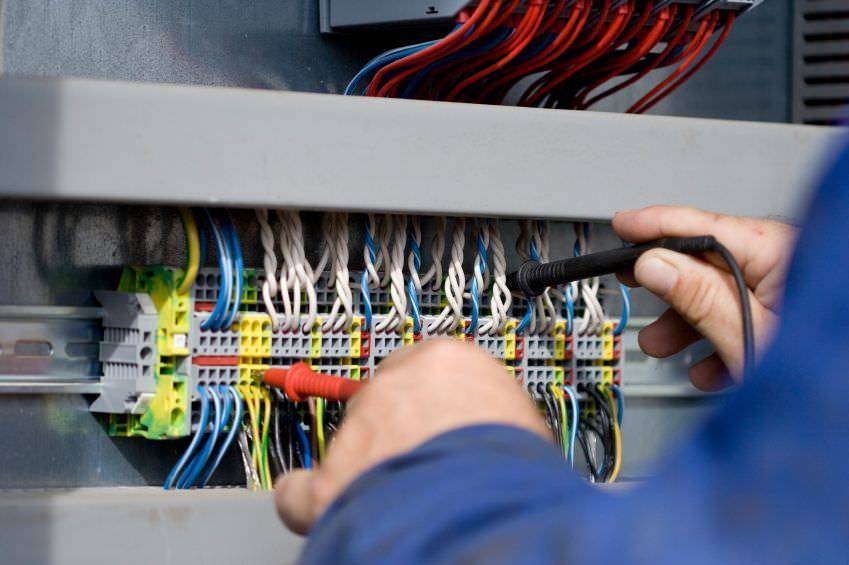

Определяя фазу с помощью мультиметра среди двух проводов, красный щуп следует соединить с проводом, а тот, который чёрного цвета, с заземленным объектом. В его качестве некоторые используют батарею отопления. Выясняя, какой из двух проводов является фазным, необходимо учитывать, что именно на нем отображается сетевое напряжение. В противном случае он будет нулевым.

Для фазного провода в розетке 220 В величина напряжения будет несколько отличаться от стандартного. Её точная величина зависит от конкретных условий, при которых возникла необходимость проверить фазу. При выборе в качестве заземления отопительной батареи нужно учитывать, что она не всегда может выполнять такую функцию. Например, если на одном из этажей элементы отопительной системы были заменены на детали из не токопроводящего материала, то на последующих этажах система не будет иметь прямого электрического контакта с землёй. В таком случае поиск контакта для заземления нужно продолжить.

В некоторых случаях для проверки фазы мультиметром мастер держит чёрный щуп рукой. В рассматриваемой ситуации человеку не грозит опасность от электрического тока, но разность потенциалов может существенно отличаться от 220 В. Человек защищён, поскольку мультиметр в этом режиме работы имеет значительное сопротивление. Учитывая то, что перед началом работы осуществлялась проверка на исправность, в работоспособности прибора можно быть уверенным.

Опытные электрики до того, как найти фазу и ноль, не забывают о требованиях безопасности: стоять на коврике, сделанном из изоляционных материалов, прикасаться к щупу только в течение очень короткого времени и никогда не делать этого одновременно двумя руками.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

  1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
  2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
  3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
  4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Как определить фазу и ноль без приборов

Иногда бывают ситуации, когда отвертки для определения фазы либо мультиметра под рукой нет, но нужно выяснить, какой провод чему соответствует. Поэтому следует ориентироваться по цветовой маркировке проводов силового кабеля. В отношении маркировки проводов существует стандарт IEC 60446-2004, которого должны придерживаться производители кабелей, а также электромонтажники, выполняющие подключение той или иной электроарматуры.

Чтобы определить по цвету провода, какому проводнику он соответствует, нужно придерживаться следующей маркировки:

  • синий или голубой — ноль;
  • коричневый — фаза;
  • заземление — зелено-желтый.

Однако фазный провод бывает не только коричневым. Часто встречаются и другие расцветки, например белая или черная, но она будет отличной от земли и нуля. Визуально определить провода можно в распределительной коробке, люстре и других точках запитки.

Есть еще один вариант, как определить, где фаза и ноль при отсутствии приборов. Для этого потребуется лампа накаливания с патроном и двумя небольшими отрезками проводов. После подсоединения проводников к патрону можно начинать работу. Краем одного провода касаются трубы отопительной системы, другим — проверяемых проводников. Если в момент контакта лампа зажигается, то это указывает на наличие фазы. Труба для проведения подобного мероприятия должна быть металлической, поскольку пластиковая не проводит ток.

Watch this video on YouTube

Нужно учитывать, что этот способ хоть и позволяет выявить фазу и ноль, но является опасным, поскольку велика вероятность получить удар электрическим током. Поэтому более безопасно для рассматриваемых целей использовать неоновые лампочки.

Как пользоваться индикаторной отверткой?

Прозвонка проводов с помощью мультиметра — что это значит и как выполняется

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

  Как устроен генератор переменного тока – назначение и принцип действия

Проверка электродвигателей разного вида с помощью мультиметра

Что такое петля фаза-ноль простым языком — методика проведения измерения

Как подключить розетку с заземлением?

Правильно измерить потребление фазы

Дом старый – на виду увидите большую стальную пластину, которая явно соединяется с корпусом. Означенное – нейтраль. Дом питается трехфазным напряжением 380 вольт. Каждую квартиру снабжают чаще одной фазой. Тройку зажимов наблюдаем помимо заземлительной клеммы. Посмотрите, куда идут провода: автоматы, рубильники (сообразно счету квартир). Типичное количество соседей по площадке количеством три упрощает задачу анализа.

Теперь знаем метод отыскания фазы мультиметром, можем смело (с осторожностью, соблюдая меры безопасности) потыкать щупами. Потрудитесь выставить правильный диапазон, не сжечь прибор

Измерениями подтвердите или опровергните предположения. Фаз две – каждую нагрузите поровну. Изучите распаячные коробки, в большинстве старых домов находящиеся под потолком (большие круглые отверстия стены). Отключив снабжение квартиры, вооружившись тестером, поймите, куда и что идет. Используйте радикальный метод – отрубите одну пробку, посмотрите, где пропало питание.

Нагрузка двух фаз неравномерная – поправьте. Лучше сделать для автоматов и пробок, что положительно скажется на уменьшении стоимости оборудования распределительного щитка. В довершение по этой теме скажем, что правила работы предусматривают выполнение подобных мероприятий числом не менее двух лиц. Один обязательно страхует и готов отрубить подачу энергии, обрезать токоведущую жилу или ногой оттолкнуть страдающего от удара электричеством с опасной территории.

Схема питания квартиры двумя фазами

Способы для трехжильной проводки

В этом случае третьим проводом будет  заземление. Фаза без труда находится пробником  (как это сделать было описано выше). Чтобы найти ноль и землю, для их определения следует воспользоваться мультиметром или тестером.

Порядок действий должен быть следующим:

  1. при помощи пробника определяем фазу;
  2. измеряем напряжение между фазой и оставшимися двумя проводами;
  3. разность потенциалов между нулем и фазой будет в районе 220В, напряжение между землей и фазой будет меньше этого значения.

Собственно, имея мультиметр, можно определить землю, ноль и фазу без индикатора напряжения. Расскажем, как это сделать, пользуясь моделью M820D.

Мультиметр M820D

Для этой цели необходимо выставить диапазон измерений переменного тока больше 220В. Щупы подключаются к гнездам V и СОМ (показаны на фотографии ниже).

Гнезда для подключения щупов

Поочередно меряем напряжение между тремя проводами, там где будет около 220В, одна жила — фаза, вторая – ноль. Соответственно, третий провод – земля.

Видео: определение фазы и ноля индикаторной отверткой и мультиметром (2 способа)

Далее необходимо определить, какой из двух проводов фаза, а какой ноль. С этой целью измеряем напряжение между каждым из них и заземляющим проводом. Наибольшее напряжение будет между фазой и землей.

Общие сведения о трехфазных розетках

Современная промышленность выпускает два основных вида контактных разъемов. Первый вариант с 4 контактами используется для передачи электроэнергии к нагрузке, подключенной по схеме «треугольник». Это широко распространенная розетка трехфазная с заземляющим контактом, в которой установлены 3 фазных контакта и 1 – заземления. Второй тип разъемов оборудован 5 контактами и подключается по схеме «звезда». В этих устройствах 3 контакта являются фазными, а 2 остальных используются в качестве рабочего нуля и заземления.

С целью обеспечения повышенной защиты от поражения электрическим током используются специальные трехфазные розетки и вилки с 7 контактами. В них каждой фазе соответствует свой рабочий ноль, для чего оказываются задействованными 6 контактов, а 7-й контакт является заземлением. В данной схеме подключения на каждой фазе устанавливается собственное устройство защитного отключения.

Как правило, силовые разъемы используются на линиях, питающих стационарное и переносное оборудование повышенной мощности, используемое в промышленности, строительстве, на транспорте и других областях. Материалом корпусов служит противоударный каучук или пластик на основе полиамидных смол. Он обладает высокой устойчивостью к перепадам температур в пределах от -40 до + 125 градусов, а также к воздействию повышенной влажности и активных веществ. Дополнительная защита от случайных прикосновений, воздействия неблагоприятных внешних условий обеспечивается с помощью герметизирующих откидывающихся крышек или заглушек.

Корпуса трехфазных розеток могут изготавливаться в различных вариантах. Основными модификациями являются монтажные розетки, розетки с заглушкой, наружные, тройные и наклонные розетки с заглушками и без заглушек, а также плоские устройства для электрических щитов.

Трехфазные линии, питающие мощные нагрузки, подключаются к разъемам, способным работать при высоком рабочем напряжении от 440 до 600 В и при токе 30-40 А. Большие нагрузки возникают под действием высокого линейного межфазного напряжения 380 вольт.

Провода и кабели, по которым питание поступает к розетке, также рассчитываются на большие токи и высокое напряжение. Это достигается за счет большой площади сечения и качественной изоляции проводников. Подключение трехфазных розеток может производиться по различным схемам. Данная процедура достаточно сложная и ответственная, поэтому для ее выполнения рекомендуется привлекать только квалифицированных специалистов.

Понятия «нуля» и «фазы»

Электрический ток — это упорядоченное движение отрицательно заряженных частиц.

Проводники бывают трех видов:

  1. «Фаза» — рабочий контакт. На него подается напряжение.
  2. «Ноль» («нуль») — проводник, по которому ток протекает обратно к генератору, замыкая цепь.
  3. «Земля» — провод, соединяющий любую точку сети с заземляющим элементом. Он нужен для защиты от удара электрическим током.

Для чего нужно знать, где фаза?

Определение фазного проводника необходимо в таких случаях:

  • Монтаж выключателей. Выключатели на свет размыкают исключительно фазу. Если перепутать и посадить на выключатель ноль, тогда патрон всегда будет находиться под напряжением и замена лампочек или ремонт патрона может быть опасной для жизни человека.
  • Монтаж автоматов. Обычно автоматы применяются одноконтактные, и на них заходит только фаза. Ноль же остается неразмыкаемым. Поэтому, чтобы не перепутать и не завести ноль на автомат, необходимо четко определить фазный провод.

Полезные советы и общие рекомендации

Электрики советуют:

Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки. По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять. При эксплуатации мультиметра подробно изучить инструкцию перед применением

Обратить внимание на настройку прибора

Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.

Источник

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

  1. Синяя/голубая оболочка используется для маркировки нулевого проводника.
  2. Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
  3. С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

Синим маркируется ноль, зелено-желтым – земля, красным – фаза

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку

Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
