Особенности монтажа электропроводки в ванной комнате

Нормативные документы

Все стройматериалы и деятельность строителей регламентируется правилами и требованиями, у них есть название, а это ГОСТ и СНиП. Так же к электрике в домах и других сооружениях применяют Правила Устройства Электроустановок. В этом документе прописаны требования к электрооборудованию.

Электрика в доме должна быть подключена к напряжению, только после того как пройдёт  проверка на наличие короткого замыкания.

Если решили сделать проводку в своём доме или квартире самостоятельно, то хорошо изучите требования, которые к ней предъявляются.

Главное учтите такие детали электрической проводки, как распределительные коробки, выключатели, счётчики и розетки должны быть в зоне быстрого доступа.

Электропроводку в доме монтируют своими руками быстро, но необходимо помнить, что проводка очень капризна с точки зрения безопасности. При определённых знаниях всех норм можно придержаться. Так выключатели по ПУЭ  необходимо монтировать на уровне от 0,6 до 1,5 метров от пола.

Кабель, который должен подходить к выключателю, располагают сверху. На уровне от 0,5 до 0,8 метров от пола располагают розетки, это необходимо для безопасности в случае затопления дома. От газовой, электрической плит, труб и отопительных радиаторов розетки должны быть на расстоянии примерно 0,5 м.

Провода к розеткам всегда подходят снизу вверх, вот так проводят установку электрики в доме своими руками. В комнате на каждые шесть квадратных метров должна быть 1  розетка, исключением будет кухня, так как в ней устанавливают столько розеток, сколько нужно.

Монтаж розеток в туалете нельзя, а в ванной монтаж розеток разрешается (при наличии развязки через трансформатор). Трансформатор устанавливают вне ванной комнаты. До того как вы начнёте монтаж электропроводки необходимо составить её план, на плане необходимо разметить расположение проводки в стенах

Важно размещать провода либо по горизонтали, либо по вертикали

Проводка должна быть расположена вдали от балок перекрытий, труб. К примеру, электропроводка от балок и карнизов должна быть расположена на расстоянии от 5 до 10 см. От потолка необходимо выдержать расстояние в 15 см, от поверхности пола от 15 до 20 см. Розетки от окон и дверей должны быть на расстоянии 10 сантиметров. Скрытая или наружная электропроводка не должна прикасаться к частям конструкций выполненных из металла.

Если провода проводки идут параллельно друг другу, то расстояние между ними должно быть не менее 3-х миллиметров. А лучше всего каждый провод пометить в гофру или отдельный короб. Вот так происходит монтаж электрики в деревянном доме своими руками.

Для соединения и разводки проводов используют специальную распределительную коробку. Места соединения проводов обязательно изолируют, и не соединяйте медные провода с алюминиевыми проводами.

Если вы собрались производить установку электропроводки из медного провода, то устанавливайте ее только из медного. Болтовыми соединениями ко всем приборам  прикрепляют заземление и провода нуля.

 Если учесть все правила и нормы, то все схемы соединений можно составить своими руками.

Прокладка кабеля и подрозетников

Предварительно надо с максимальной точностью определить места расположения электрических точек, затем обозначить, линиями на стенах, пути прокладки кабеля, принцип вертикальной – горизонтальной прокладки соблюдается.

Кабель должен укладываться за декоративной отделкой ванной. Штробление и размер штробы должен быть с учетом размера гофрированного рукава.

После того, как кабель проложен, он замазывается гипсовым/алебастровым раствором.

Далее устанавливаются подрозетники, таким образом, чтобы они входили на всю свою глубину и их край совпадал с поверхностью лицевой отделки. Крепятся они также раствором алебастра.

Способы установки розеток и выключателей

В зависимости от типа проводки используются розетки и выключатели наружного или встраиваемого образца. Наружные модели просто прикручиваются к стене саморезами или приклеиваются клеем. Под встраиваемые модели коронкой в стене вырезают углубление, внутри которого гипсом закрепляют подрозетник. Розетку или выключатель в подрозетнике фиксируют прижимным механизмом.

Соблюдая правила монтажа электропроводки, практически все работы можно выполнить дома самостоятельно. Но если существуют какие-то сомнения, лучше проконсультироваться со специалистами.

https://youtube.com/watch?v=fH1TiXScniw

Распространенные ошибки

Есть ряд типичных ошибок, которые допускают при создании электропроводки в ванной комнате:

  1. Установка выключателя внутри помещения. Им будет неудобно пользоваться, увеличится риск поражения током. Исключением будет выключатель для светильника возле зеркала.
  2. Скрутка проводов. Такой вариант допускается только для проверки работоспособности системы. Соединять можно пайкой или опрессовкой.
  3. Монтаж выключателя со стороны дверных петель. При открывании полотна доступ к нему затруднится.
  4. Отсутствие дополнительной системы уравнивания потенциалов. Это нарушает требования безопасности. Медную шину подключают к заземлению на распределительном щитке, а к ней подсоединяют все металлические поверхности и приборы.

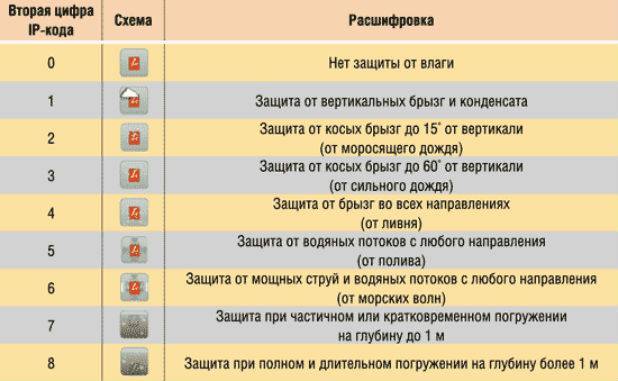

  5. Несоответствие электрооборудования необходимой степени защиты от влажности.
  6. Низкий уровень освещенности. Действующие СНиП устарели, поэтому рекомендуемые в них значения освещенности лучше увеличивать в 1,5-2 раза.

Инструменты и материалы

Набор инструментов будет зависеть от нескольких факторов

  1. Какой прибор будет устанавливаться – накладной или встроенный.
  2. Какой тип проводки используется – внутренняя или внешняя.
  3. Какой материал стены, на которой устанавливается изделие.

Что понадобится для монтажа

  • Сами розетки или выключатели.
  • Соединительные электропровода, рассчитанные на соответствующую мощность энергопотребления.
  • Индикатор или тестер для проверки напряжения в сети.
  • Отвёртки – плоская, крестовая.
  • Кусачки или плоскогубцы для обрезания проводов по размеру.
  • Нож или строительный резак для зачистки изоляции.
  • Линейка, карандаш или перманентный маркер для разметки стены перед монтажом.

Дополнительно

  • Диэлектрические защитные пластины для монтажа внешних розеток.
  • Накладные кабель-каналы для защиты внешней электропроводки.
  • Цементный или гипсовый раствор для фиксации провода в стенной канавке (для скрытой проводки).

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

  • силовые провода
  • информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека. Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Расположение светильников и выключателей в ванной комнате

Прежде всего следует определиться где и сколько светильников будет стоять в ванной и как они будут управляться. В этом нам помогут строительные нормы, а также наша фантазия.

Общее освещение в ванной комнате.

  • На первом этапе планируем общее освещение в ванной комнате. Оно должно будет обеспечить общее комфортное пребывание в комнате. Кстати согласно ВСН 59 – 88 минимальный уровень освещенности в ванной комнате должен составлять 50лк при использовании люминесцентных ламп и 20лк при использовании ламп накаливания.
  • Согласно п.2.39 ВСН 59 – 88 общее освещение в ванной комнате должно обеспечиваться светильником над входом в помещение. Но, согласитесь, это не очень красиво, да и не совсем удобно поэтому можно придумать что-то более интересное.
  • На данный момент пользуются популярностью создание точечного освещения в ванных, установка светильников под потолком, закрытых бра, создание рассеянного отраженного освещения от потолка и многое другое. Фантазия практически не ограничена. Главное, что следует помнить, это то, что лампа в ванной комнате должна иметь закрытое исполнение. То есть должен быть плафон.
  • Существует и еще одно ограничение. Оно связано с зонами по электробезопасности в ванной комнате прописанными в ГОСТ 50571.11 – 96. Согласно этому нормативному документу помещение ванной комнаты делится на 4 зоны.

На фото продемонстрированы зоны по электробезопасности в ванной комнате.

  • В нулевую зону инструкция относит непосредственно емкость ванной и душевого поддона. Здесь допускается устанавливать электрооборудование только со степенью защиты не ниже IP×7. Плоскость от ванны до потолка попадает в зону 1. Здесь можно устанавливать только электроприборы со степенью защиты не ниже IP×5.
  • В этих зонах можно устанавливать только светильники с напряжением в 12В специально предназначенные для этого, а также водонагреватели. Другое электрооборудование или коммутационные устройства здесь запрещены.
  • В зону номер два входит вся площадь помещения в 60 см от краев ванной или душевой кабинки. Здесь мы уже можем установить светильник с уровнем защиты не ниже IP×4. Ну а в зоне 3, которая начинается в 60 см от края ванной, мы можем устанавливать любое электрооборудование не зависимо от степени защиты.
  • Но в ванной комнате должно быть не только общее освещение. Даже строительные нормы предусматривают здесь дополнительное освещение над зеркалом. Но если нормы требуют поставить здесь только одну лампочку, то для создания качественного освещения мы можем поставить больше.
  • Если вы делаете освещение в ванной комнате самому себе, то не пожалейте и создайте комбинированное освещение. Для этого необходимо чтоб свет на зеркало падал сверху и с обоих боков от зеркала. Это будет идеальный вариант.
  • При необходимости и соответствующей площади ванной комнаты возможно создание декоративного и зонального освещения. В этом вопросе так же следует придерживаться зон по электробезопасности.
  • Что касается выключателей, то согласно п.8.15 ВСН 59 – 88 запрещается установка выключателей в ванной. Только в качестве исключения возможна такая установка и то только в исполнении не ниже IP Но это правило не распространяется на выключатели веревочного типа, устанавливаемых для светильников над зеркалом.
  • Исходя из этого выключатели целесообразно разместить следующим образом. Выключатель общего освещения на входе в помещение. А светильники освещения для зеркала выбрать со встроенными выключателями веревочного типа.

Безопасность и заземление

Современная электропроводка имеет заземление и состоит из трех жил: две из них — нулевая и фазная, третья — земля. В давние времена, когда проводка состояла их двух составляющих, дополнительно заземляли комнату, проводя кабель с большим сечением из ванной к распределительному блоку на лестничном пролете. Сейчас провода трехжильные и идут непосредственно к распределителю.

Применение УЗО

Применение устройства защитного отключения способствует безопасности во время работы электрических приспособлений и является обязательным для подключения к цепи для ванной. Вводный щиток — это то место, где расположено УЗО. Как видно из названия, прибор производит отключение подачи электричества, если не совпадают показатели уходящего и проходящего тока, чтобы человека не ударило током. Не имея опыта, своими руками лучше не устанавливать данное устройство.

Автоматические выключатели

Вместе с УЗО ставят автоматы. Не стоит путать УЗО с отдельным автоматом, который во время замыканий и перегрузок перестает проводить ток. В электрощитах устанавливают различное количество автоматов в зависимости от количества электрических приборов: для освещения в каких-либо комнатах — один, для розеток — другой и т.д. Для освещения рекомендуемая мощность выключателей — 10 А с нагрузкой не менее 2200 Вт в час. К примеру, одна лампочка потребляет не более 60 Вт, стиральные машины — от 2000 Вт в час и больше, поэтому для более мощных приборов придется ставить автомат 25 А с нагрузкой не менее 5500 Вт.

Разберемся с главной заземляющей шиной

В новых домах или домах с модернизированными сетями в этажной коробке обычно установлено распределительное устройство, там же можно найти главную заземляющую шину. Определить, что используется новая система, можно по стояку: по нему выведен пятипроводный кабель. Шина изготавливается только из меди и стали. Она включает в себя 5 или более мест для присоединения, именно от них идут заземляющие провода: один монтируется в щиток, все остальные — к проводникам тока (может быть различное количество). При замене старой проводки провод фазы подключают вместо старого, а ноль — вместе с проводами нейтральными. Запрещено подключение всех заземляющих проводов на одном болте (зажиме).

Безопасные розетки

Розеткам необходим монтаж отдельного УЗО с номинальным током таким же или чуть-чуть больше (но не меньше), нежели у автомата. При большом разрыве в номинальном напряжении устройство попросту не сработает.

Современные стиральные машины со стандартной мощностью требуют наличия 16 амперных розеток влагозащитного типа с керамической наружной поверхностью. Розетки должны быть оборудованы специальными крышками и защищены от брызг.

Стоит ли использовать распаечные коробки?

В распаечной коробке находятся соединения нескольких линий электропроводки, которые соединены с помощью скрутки или клеммников, оттуда идет один провод к щитку. Находится она за пределами ванной. Основной плюс — экономия кабеля и материальных средств. Но имеется существенный недостаток — ненадежность, потому что клеммники и скрутки достаточно плохо переносят большое напряжение.

Необходимые материалы

Следующий этап – это подбор материалов и оборудования. Составляем список покупок (количество комплектующих будет зависеть от габаритов ванной комнаты и от числа электрических приборов, установленных в помещении):

Силовой трехжильный кабель из меди. Для различного оборудования сечение проводков должно быть разным. Так, для подключения бытовой техники необходим кабель с сечением проводков 4 мм.кв., для розеток – 2,5 мм.кв., а для осветительных приборов – 15 мм.кв. Специалисты рекомендуют остановить выбор на импортном кабеле NYM или на отечественном ВВГнг;

Набор дюбель-хомутов. Эти крепления используются для монтажа электрических проводов к стене;

Розетки и выключатели

При покупке обратите особенное внимание на их характеристики: они должны обладать соответствующим классом защиты от влаги и пыли, они обозначаются при помощи маркировки вида IPXX, где первая цифра – это класс пылезащиты, а вторая – класс влагозащиты. Розетки должны быть оснащены специальной крышечкой.

Влагостойкие светильники

Класс защиты обозначен той же маркировкой, что и на розетках.

Силовой кабель ПВ-3, необходимый для организации системы выравнивания потенциалов.

Пошаговая инструкция по монтажу

Разводка проводки в ванной комнате

Монтаж электропроводки в ванной можно осуществлять при наличии знаний, навыков и умений в области электротехники. Его можно выполнить самостоятельно, если человек уверен в своих силах, либо обратиться к профессионалам. В случае неверного подключения есть риск поражения электрическим током, возгорания или других негативных последствий, которые могут нанести ощутимый урон здоровью.

Алгоритм подключения состоит из нескольких шагов. Схема разводки электропроводки в совмещенном санузле не будет сильно отличаться.

Выбор схемы проводки в ванной комнате

Нужно учесть тип используемых приборов, способ освещения, отопительные системы. Рекомендуется ставить распределительную коробку вне комнаты. Если в ванной есть бойлер, стиральная машина, электрический котел, устанавливается минимум 3 розетки по всей площади. Переключатель также рекомендуется вывести за пределы комнаты. Все провода прокладываются в стене под потолком под прямым углом.

Перед тем как провести проводку в ванной, следует обесточить помещение.

Выбор материалов

Необходимо правильно подобрать кабель для проводки

Подбираются оптимальные по техническим характеристикам комплектующие. Советуется брать кабель трехжильный с сечением 2,5 кв.мм для розеток и 1,5 кв.мм для осветительной группы. Для мощного оборудования выбирается более толстый медный провод. Кабель к стене крепится на дюбель хомуты.

Розетки и выключатели должны быть с защитой от брызг (специальная крышка), со степенью IP44 и выше, а также наличием заземляющего контакта. Влагозащищенные светильники лучше брать точечные на 12 В.

Для уравнивания потенциалов выбирается провод силовой ПВ-3.1.*6 и дополнительно наконечники.

Монтажные работы

По разработанной схеме проделываются штробы в панельном доме и углубления для розеток, распределительной коробки и выключателей. Затем ставятся подрозетники и коробка. В штробах фиксируется проводка. Провода подключаются к розеткам. Затем ставятся сердцевины в подрозетники и места для переключателей. Защитная панель электророзетки ставится уже после проверки проводки. После закрепления электропроводки на стене производится подключение автоматов и УЗО.

Создание системы уравнивания потенциалов

Система уравнивания потенциалов

После монтажа электропроводки в ванной и туалете следует заняться созданием системы уравнивания потенциалов. Для этого потребуется одножильный кабель из меди, который выполнит соединение друг с другом стиральной машины, стояков, раковины, ванны, котла и других электроприборов. Все точки присоединяются к шине заземления в щитке.

Как организовать безопасное электропитание в ванной комнате

В первую очередь, определяемся с кабелем питания. Расчет сечения не имеет прямого отношения к влагостойкости, но нагретый от перегрузки провод может лишиться изоляции. А вокруг влажные стены, брызги… Прикоснувшись к стене, в которой проложен поврежденный кабель, вы получите удар током.

Для освещения достаточно ВВГ сечением 0.5 мм², розетки для бритвы и фена — 1 мм², стиральная машина и бойлер (мощностью до 3 кВт), провод сечением 1.5 мм². Более мощные водогрейные установки потребуют 2.5 квадрата.

На практике, лучше выбрать сечение для следующей категории мощности. Выйдет ненамного дороже, но это цена вашего спокойствия. Кабель также можно использовать более защищенный, чем для обычной скрытой проводки. Например, с заполнителем пространства между внешней оболочкой и изоляцией проводящих жил. Отечественная маркировка: ВВГ-з, импортные аналоги: NYM.

Снова повторимся: дополнительное усиление параметров — это не требование ПУЭ. Просто ваша уверенность за небольшую доплату.

Открытая прокладка (еще раз обращаем внимание на то, что такого способа следует избегать) не допускается в зонах №№ 0 и 1. Исключение составляет силовой кабель электронагревательного прибора, смонтированного в зоне №1

В остальных случаях необходимо обеспечить защиту от механических повреждений и попадания водяных брызг. Лучше всего, упрятать открытый кабель в рукав или гофру.

А вот скрытая проводка в ванной комнате (как рекомендуют Правила устройства электроустановок) с использованием рукава или гофры совершенно необязательна. Если оболочка вашего кабеля не повреждена, имеет соответствующую степень защиты, нет смысла усложнять конструкцию. Лучше добавьте в строительную смесь, которой замуровывается проводка, присадку — гидро барьер.

Но снова возвращаемся к ощущениям безопасности: пластиковый рукав или гофр не запрещен. Если есть средства и желание — укладывайте.

А вот прокладка силового кабеля в металлической оболочке любого вида, запрещена ПУЭ.

Кабели питания заводятся в ванную комнату: от распределительных устройств (расположенных снаружи) до потребителей, в виде цельного куска с непрерывной защитной оболочкой. Никаких монтажных коробок, сростков, переходов на другой тип кабеля, в зонах №№ 0, 1 и 2 быть не должно. По возможности, следует избегать маршрута питающего кабеля, проходящего по стене с душевой кабинкой или установленной ванной.

Розеточная сеть и линии освещения, защищаются разными автоматами в щите питания. Для силовых потребителей (водонагреватель, стиральная машинка) требуются самостоятельные линии. Любая розетка, вне зависимости от мощности электроустановки, располагается только в зоне № 3, не ближе 60 см от входа в душевую кабинку. Это разрешение распространяется только на жилые помещения, в промышленных санузлах штепсельные розетки устанавливать запрещено.

Как мы уже говорили, выключатели в ванной комнате не запрещены, но желательно обходиться без них. Но если требуется включать вытяжку, или освещение в зонах №№ 1 или 2, можно применять системы со шнурком.

Если в зоне № 0 монтируется низковольтное освещение (12 В), проводка к нему прокладывается отдельно от кабеля 220 вольт. Источник питания устанавливается снаружи. Выключатель низковольтной электроустановки внутри ванной комнаты должен размыкать только цепь 12 вольт. Первичное напряжение на блок питания подается за пределами санузла.

Электропроводка в ванной выполняется трехжильным кабелем: рабочий нуль, фаза и защитная земля. Если в доме система заземления TN-C, использование розеток и любых других электроприборов в ванной комнате запрещено. Только освещение с выключателем снаружи. При нормальных системах заземления (TN-S или TN-C-S), организуется дополнительная система уравнивания потенциалов в ванной комнате. Она подключается к шине защитного заземления.

Организация электропроводки в ванной с системой «теплый пол». Желательно применять низковольтные нагреватели. Если элементы питаются от сети 220 вольт, то после закладки их в пол, сверху кладется металлическая сетка, подключенная к системе уравнивания потенциалов.

А вообще, самая безопасная система обогрева пола в ванной — трубы с теплоносителем.

Об особенностях

Розетка в ванной — только такого вида

На втором этапе тщательным образом необходимо составить схему, согласно которой будут прокладываться провода, монтироваться точки. Некорректно проведенное мероприятие в этом направлении доставит неудобства в дальнейшей работе.

Наличие необходимого инструмента сэкономит время, силы и нервы. Только скрытая проводка может прокладываться в помещениях, уровень влажности в которых повышен. Вариант с кабелем, проложенным по поверхности стен или в специальном коробе недопустим.

Лучший способ проделать в стене полости под кабель – использование штробореза, оснащенного пылеулавливателем. Применение для этого болгарки не рекомендуется по причине повышенной запыленности в процессе работы. В случае если стена полая, к примеру, обшита гипсокартонном, провода прокладываются под облицовкой.

Проводка в ванной должна быть скрытой

Размечая помещение для дальнейшей работы, нужно соблюдать строгие правила, касающиеся расстояния розеток от токопроводящих поверхностей в комнате. Таким образом, 600 мм.– минимум от розетки или выключателя до раковины, радиатора, ванной, водопроводных труб. Оптимальное расстояние от пола – 900 мм.

Если монтаж происходит в доме или квартире с уже подключенным электропитанием, необходимо отключить электроснабжение на распределительном щитке и проверить подводящие провода на предмет наличия напряжения.

Основные правила монтажа по ПУЭ

Для ванной комнаты выбираются розетки с влагозащищенностью класса IP44. Что это означает, видно из таблицы.

В соответствие с ПУЭ, все ванные делятся на зоны (их 4) в зависимости от степени опасности поражения эл/током.

Большинство этих помещений в домах типовой застройки имеют скромные габариты, и разбивку их на сектора можно сделать лишь условно. Автор советует не углубляться в теорию и не пытаться экономить на розетках повышенной влагозащищенности. Розетки в обычном исполнении стоят не намного дешевле, а с учетом линейных размеров стандартной ванной комнаты вряд ли получится установить образец класса, к примеру, IPX1.

Если выдержать расстояние розетки от самой ванны, то не факт, что до другого объекта оно будет соблюдено. Ведь место для ее монтажа придется выбирать наиболее приемлемое в плане прокладки эл/проводки и удобное, исходя из пользования точкой подключения приборов.

Минимальные отстояния розеток (в м) от поверхностей и объектов:

  • пол – 1,3;
  • трубы металлические, ванны, кабинки душевые, умывальники и иные сантехнические приборы – 0,6.

Подключать розетку непосредственно к линии нельзя – только после УЗО, с Iсраб < 30 мА. Как вариант – через трансформатор, который называют защитным или разделительным. Специалисты рекомендуют, хотя этого ПУЭ и не оговаривают, устанавливать оба устройства. Это обеспечит максимальную, двойную защиту.

При выборе УЗО следует ориентироваться на характеристики бытовой техники, которая будет подключаться к конкретной розетке, поэтому не обязательно приобретать изделия именно на 30 мА. К примеру, для стиральной машинки достаточно тока срабатывания и на 20, для некоторых моделей – 25.

Способ прокладки линии – скрытный. Открытый монтаж ведется лишь при условии, если можно добиться максимальной изоляции во всех точках присоединений.

Что такое доборы

К кабельным коробам прилагаются так называемые доборы:

  • Муфты, или стыковочные соединители устанавливаются на стыке двух коробов, если длина проводки превышает стандартные для короба 2 метра. Если, к примеру, длина проводки на видном месте составляет 3 или 5 метров, мастера подрезают кабель каналы с тем, чтобы муфты располагались симметрично. В первом случае делают не 2 и 1 метр, а 1,5 и 1,5;
  • Т-образная муфта (угол) соединяет 3 короба, имеющие Т-образный стык;
  • Треугольники (внешние и внутренние), служат для соединения двух коробов, в углу. Эти элементы способны изменять угол от 70 до 130, обеспечивая плотное соприкосновение со стенами, имеющими нестандартную архитектуру. Внешние треугольники служат для соединения коробов на выступах стен, внутренние – при переходе кабель канала со стены на потолок или при повороте по внутреннему периметру помещения;
  • Заглушки применяются для закрытия короба в конце пенала;
  • Установочная коробка предназначается для установки выключателей и розеток.

Доборы подбираются в тон магистральных коробов, которые можно обрезать вместе с крышками:

  • Пластиковый – столярной ножовкой с мелкими зубьями;
  • Алюминиевые и стальные профили – болгаркой или ножовкой по металлу.

Чтобы в процессе резки выдержать правильно угол, можно воспользоваться столярным инструментом – стуслом.

Разновидности

Розетки и выключатели принято классифицировать по нескольким основаниям

  1. Накладные или внешние. Они монтируются на поверхность стены. Их удобно устанавливать или ремонтировать, однако смотрится это не всегда хорошо.
  2. Внутренние. Прибор «утоплен» в поверхность стены с помощью специальной заранее сделанной выемки – посадочного гнезда. Снаружи заметна только клавиша выключателя или отверстия для подключения у электророзетки.

По типу конструкции

  1. Для внутренней и внешней проводки.
  2. Одинарные, двойные или тройные.
  3. Обычные или с повышенной влагозащитой. Последние особенно актуальны для ванных комнат или кухонь (как правильно расположить одну или несколько розеток на кухне?).
  4. Снабжённые заземляющим контуром и не имеющие его.
  5. С закрывающимися крышками либо шторками или без них.
  6. Особые типы – компьютерные, телефонные и т. д.
  7. По типу напряжения – на 220 и 380 В для старых электросетей, с 2003 года начат переход на систему 230 и 400 В. Есть сети безопасного низкого напряжения, однако они применяются в производственных помещениях (с высоким уровнем влаги, пожароопасностью и т. д.), в быту не встречаются.

Будьте осторожны

  1. Перед началом работ всегда полностью обесточивайте квартиру.
  2. Пользуйтесь только исправными и качественными инструментами.
  3. Будьте внимательны, ведь любая оплошность может привести к неожиданным последствиям в будущем.

Монтаж электропроводки своими руками произвести под силу каждому, но перед этим нужно изучить многие нюансы, начиная от выбора материала и заканчивая техникой безопасности. Не имея должного инструмента, знаний и уверенности в себе, лучше доверить эту работу профессионалам.

https://www.youtube.com/watch?v=mz3NcHFO3to

Помогла ли вам статья?

Да4Не очень

Порядок выполнения работ

Правильное планирование работ помогает сделать монтаж быстро и правильно. Он включает подготовительный этап, сам монтаж и проверку качества.

Составление плана и принципиальной электрической схемы

Прежде чем приступать к монтажу электропроводки в ванной комнате, нужно составить и законспектировать план работ. Решите, где будут расположены главные объекты — ванна или кабинка для приема душа, раковина и так далее. Сделав это, вы сможете определиться, в каких точках поместятся крупногабаритные бытовые приборы (если они будут в ванной): стиральная машинка и/или бойлер.

Затем нужно разобраться с освещением комнаты. Основной осветительный прибор можно установить на потолок или стену. Выше раковины обычно размещают дополнительные светильники. Следующий шаг — подсчет необходимого числа розеток и выключателей. Перебарщивать с такими электротехническими элементами нельзя: их должно быть минимум, но достаточно для питания основных приборов. Кроме того, помните о необходимости защиты от пыли и влаги.

Схема подключения электрооборудования в ванной.

Когда на руках будет подробный план расположения крупных объектов, бытовых приборов и электрических точек, можно приступить к составлению схемы проводки в помещении. Нужно подсчитать общую мощность, которую потребляют все электроприборы в ванной. По возможности вынесите одну-две розетки и выключатели за пределы ванной комнаты. Установить их можно около входа. Распределительная коробка должна организовываться исключительно за пределами помещения. Для каждого бытового прибора следует отвести отдельный дифавтомат.

Демонтаж старой проводки

Если в квартире старая проводка, ее удаляют, чтобы избежать частых выбиваний автоматов, перегревов и возгораний. Не годится двухжильная алюминиевая. Если прошло 20 и больше лет после прокладки, ей трудно питать современные приборы: недостаточное сечение, ослаблена скрутка.

Разделение пространства на зоны

Список ниже — зональное деление ванной комнаты (санузла) на участки по критерию «электрической опасности» (от наиболее к менее опасным):

  1. Зона 0. Ванная и душевая — участок максимального риска.
  2. Зона №1. Мнимые стены, расположенные по краям ванной или поддона душевой кабинки. Уровень угрозы немногим меньше, чем в нулевой зоне.
  3. Зона №2. Буферный участок шириной 60 см от краев зоны №1.
  4. Зона №3. Остальной участок от зоны №2, шириной до 240 см. Место считается наиболее безопасным.

Пример зонирования пространства в ванной комнате.

Выполните разметку ванной в соответствии с зональным делением выше. Для каждой отдельной зоны существуют свои требования по электрической безопасности:

  1. В «нулевой» зоне необходимы приборы и материалы с наивысшей степенью защиты от влаги (IP*7, первая цифра — защита от пыли). Настоятельно рекомендуется использовать устройства (например, может понадобиться дополнительный светильник) с напряжением до 12 В. Источник питания 220 В должен располагаться за пределами зоны. Убедитесь в отсутствии гальванической связи.
  2. В первой зоне достаточно установить приборы с защитой от влаги IP*5. В этом участке можно размещать оборудование для нагрева воды. Достаточно убедиться в соответствии класса защиты указанному нормативу. В таком случае эксплуатация приборов будет безопасной.
  3. Во второй зоне потребуются изделия класса IP*4. По степени защиты они практически не отличаются от предыдущих.
  4. В третьей зоне допустима минимальная защита IP*1, поскольку вероятность попадания брызг и капель минимальна. На этих участках можно монтировать розетки.

Степень защиты светильников в зависимости от зоны.

Монтаж проводки

После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:

  1. Между декоративным покрытием и стенкой имеется пустота.
  2. Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
  3. Панели отсутствуют.

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.

Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.

В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
