Виды греющих кабелей для пола
Чтобы облегчить выбор, можно условно классифицировать провод, применяемый в устройстве теплых полов, по следующим характеристикам:
- Количество жил. Существует двужильный или одножильный кабель. Первый не требует обратного вывода к терморегулятору. Электрическая цепь замыкается с помощью специального наконечника. Преимуществом провода с двумя жилами является простота монтажа и возможность укладки в помещениях со сложной планировкой.
Тип провода. Различают резистивный и экранированный саморегулирующий кабель для теплого пола. Резистивный обеспечивает одинаковую температуру нагрева в любом отрезке провода, что не всегда удобно и практично, особенно для помещений с большой площадью.Экранированный саморегулирующийся греющий двужильный кабель для теплого пола самостоятельно меняет степень нагрева жилы в зависимости от температуры в помещении. Внутреннее устройство саморегулирующегося провода позволяет учитывать температуру окружающей среды на отдельных участках, таким образом, обеспечивая равномерный нагрев помещения.
Наиболее оправданным для небольших помещений является использование саморегулирующегося нагревательного кабеля для укладки тёплого пола. Высокая стоимость провода связана со сложным внутренним устройством, включающим в себя:
Две токопроводящих жилы.
Полупроводниковая матрица.
Стальная оплетка.
Оболочка из полиолефина.
Принцип работы саморегулирующегося греющего кабеля заключается в равномерном поддержании определенной температуры на каждом участке. Так, если часть провода проходит под ковриком, интенсивность нагрева в этом месте автоматически снизится.
Саморегулирующиеся кабельные секции в случае необходимости увеличивают температуру, например, в месте, где находятся окна или двери.
Двужильные нагревательные кабеля
Главным преимуществом двухжильных теплых полов является более легкий способ укладки. Второй конец провода с одной жилой необходимо возвращать к термостату. Технология укладки двужильного кабеля заключается в том, что в конце провода ставится специальная муфта, соединяющая электрическую сеть.
Еще один плюс двухжильного провода заключается в том, что проходящий электрический ток не меняет естественное электромагнитное поле в помещении. По этой причине во всех типах жилых помещений рекомендовано применение резисторных и саморегулирующихся двухжильных теплых полов.
Особо стоит отметить, преимущества применения саморегулирующегося двужильного кабеля. Главное отличие от резисторного аналога заключается в отсутствии необходимости подключения полов к терморегулятору. В результате применения обеспечивается равномерный прогрев поверхности. Срок службы саморегулирующегося кабеля 20 лет.
Весь срок эксплуатации гарантированно прослужат только качественные полы, известных производителей. Приобретать дешевый китайский провод неоправданно, по крайней мере, с финансовой стороны. Стоимость ремонта саморегулирующейся кабельной секции может превысить цену самого материала в несколько раз.
Обогрев пола с использованием саморегулирующего кабеля имеет множество преимуществ. Безопасность эксплуатации и отсутствие вредного воздействия на организм человека делает желаемым укладку двухжильных полов в жилых помещениях.
Одножильные кабеля для нагрева полов
Существует несколько преимуществ одножильного кабеля. Серди них:
- Низкая стоимость.
Большая предельная температура нагрева по сравнению с двухжильным кабелем.
Меньший расход электроэнергии.
Устройство одножильного электрического нагревательного кабеля теплого пола, следующее:
- К терморегулятору подключается один, так называемый «холодный» конец провода (тот, который не нагревается при пропускании электрического тока).
Повод прокидывают по помещению.
Второй конец возвращают и подключают к терморегулятору, замыкая, таким образом, сеть.
Принцип действия одножильного кабеля подразумевает наличие двух холодных, не нагреваемых концов, подключаемых к сети. Изготавливается провод в заводских условиях. Перед монтажом необходимо высчитать точный размер провода, потому что подрезать или добавить недостающий кусок не получится.
Качественный кабель имеет обязательную маркировку, указывающую на количество жил, полную длину, тип провода.
Удельная мощность теплых полов и ее расчет
Преимущества терморегуляторов Uriel
Теплые полы могут использоваться как в виде основного источника тепла в доме, так и в качестве подогрева. Для первого вида расчет берется примерно 150-170 Вт на 1 кв.м. Подогрев же рассчитывается исходя из значений 110-130 Вт на 1 кв.м.
Этот показатель может немного изменяться в зависимости от типа обогреваемого помещения. Например, комнаты, где люди находятся постоянно, обязательно должны иметь очень теплый пол, и по этой причине расчетная потребляемая мощность повышается. Если же это кухня или ванная, то здесь можно не сильно завышать значения, так как жильцы проводят в них мало времени.
Потребление электроэнергии теплым полом можно контролировать
Дополнительно при расчете рекомендуется учитывать этажность. Если утепляется пол квартиры на первом этаже, то мощность нужно повысить на 10-15%. Во всех вышестоящих помещениях можно значения не повышать.
Монтаж стержневого пола
Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!
Смотрите это видео на YouTube
Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.
Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.
Укладка стрежневого пола состоит из нескольких этапов:
Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.
Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.
Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.
Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.
Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.
Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.
Разновидности теплых полов
Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.
Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.
Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.
Кабельные полы
К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.
Первый бывает одно и двужильный:
- одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
- двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.
Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.
Виды кабельного отопления:
Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.
Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.
Инфракрасные системы
В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.
К инфракрасным системам относятся плёночные полы и стержневые маты:
Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.
Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.
«Пирог» такого пола:
- основание;
- теплоотражающий материал;
- карбоновые маты;
- бетонная стяжка или плиточный клей,
- покрытие.
Подключение терморегулятора к электросети
Подключение можно осуществить двумя способами:
Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой.
Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.
При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:
Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.
Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.
Итак, подключить терморегулятор к теплому полу можно следующим образом:
Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).
Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа
Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие.
Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах
Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору
Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.
Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить терморегулятор для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!
Подготовительные работы, укладка и подключение
Укладка матов осуществляется только на ровное основание, поэтому предварительно требуется его особым образом подготовить.
Монтаж теплого пола Теплолюкс нагревательных матов
Подготовка основания
Чтобы подготовить поверхность для теплого пола под плитку, нужно снять старое покрытие и залить пол стяжкой из бетона. Если же, под старым напольным покрытием гладкая поверхность, то можно просто зашпаклевать трещины.
После того, как основание подсохнет, укладывается теплоизоляционный слой. Для этого подойдут плиты ППУ и пенополистирол, так как они достаточно жёсткие и хорошо сопротивляются деформации. Но толщина их должна быть не менее 10 мм.
Монтаж термомата
Первым делом нужно сделать разметки с учётом следующих требований:
- отступ от стен не менее 10 см;
- от радиаторов отопления — не меньше 15 см.
Кроме того, нужно спланировать расстановку мебели, так как маты стелются под мебель с ножками не менее 10 см. Если предметы без ножек, или высота ножек меньше указанной, то под них запрещено монтировать систему.
Монтаж тёплого пола под керамогранит начинается от места, где установлен терморегулятор, до противоположного препятствия (стены или предмета), под которым не будет устанавливаться система. Дойдя до стены, сетка отрезается, мат поворачивается на 90 градусов и расстилается в обратном направлении. Количество таких поворотов не ограничено, и определяется площадью помещения.
Застелив матами рабочую площадь, их необходимо закрепить с помощью цемент-песчаного раствора или термостойкого клеевого состава. Для этого, каждый нагревательный мат поднимается, и на расстеленный, на полу утеплитель наносится стяжка. После чего, мат кладётся обратно и придавливается брусом. Выступившие излишки цементной смеси нужно убрать по высоте кабеля. Затем, можно сразу начинать укладывать плитку.
Подключение
Включается и выключается нагрев тёплого пола при помощи терморегулятора, к которому его нужно подключить. Кроме того, он защищает кабель от перегрева и способствует поддержанию комфортного температурного уровня в помещении. Данное устройство работает автоматически, и при нагреве пола до установленного уровня происходит отключение подачи электропитания.
Подключать терморегулятор следует согласно подробной схеме, имеющейся на корпусе устройства. Монтируется он к стене, на высоте от пола 30 — 120 см. К терморегулятору протягивается кабель, через который будет происходить подача энергии.
Нагревательные элементы с ним соединяются муфтой. При не значительной площади мата, он подключается к обычной розетке. Если же его длина больше 10 м2, то следует подпитывающий кабель вывести на отдельный автомат.
Кроме того, к терморегулятору следует присоединить датчик, он нужен для подсчёта температурного уровня. Для монтажа сигнального кабеля датчика, нужно в полу сделать канал, который следует расположить между петлями греющего кабеля. Термодатчик вмести с проводом, помещается в гофрированную трубу, а свободный конец хорошо изолируется, чтобы не попала влага.
После подключения устройства и просыхания клеящего состава, системе нужно дать поработать 10 — 15 минут. Если пол становится в меру горячим, прогревается до 60 градусов, то он пригоден для эксплуатации.
Монтаж нагревательных матов

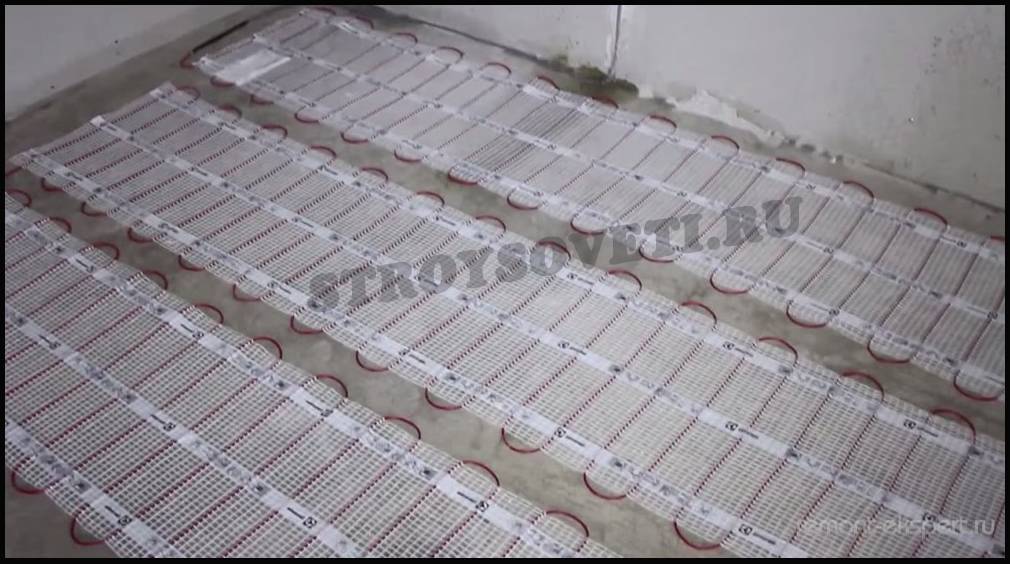

Укладка должна проводиться с максимальной аккуратностью, так как возможны механические повреждения греющих кабелей. В работе не стоит применять режущие или острые предметы. К тому же желательно, чтобы вы были в мягкой обуви, это, опять же, для исключения повреждений кабеля. Необходимо стараться не наступать на них, ну, а если приходится, то смотрите, чтобы не было какого-либо мусора. По завершению укладки плитки тоже не стоит терять бдительность, т.к. при зачистке швов тоже можно нанести повреждение.Нагревательные маты могут быть смонтированы на следующие покрытия в следующих последовательностях.
Бетонные основания:
1. Бетонное основание;2. Теплоизоляционный слой;3. Выравнивающая стяжка;4. Амортизирующий материал, который работать при температурных расширениях;5. Нагревающая система;6. Слой плиточного клея;7. Плитка.
Деревянное основание:
1. Основание из древесины;2. Теплоизоляция (ЭПП или пенопласт);3. Нагревающая система;4. Выравнивающий слой (ДСП, стекловолоконные плиты);5. Чистовое покрытие.
Последовательность действий
Процесс монтажа нагревательных матов происходит в следующей последовательности
1. Подготовка плана работы и схемы монтажа;2. Крепление установочных коробок и трубки для датчика температуры в соответствии со схемой;3. Подготовка основания пола – если необходимо, то выравнивание или удаление трещин;4. Проверка электросопротивления матов;5. Раскройка материала;6. Укладка и фиксация матов;7. Проверка электросопротивления. На этом этапе допускается включение системы на непродолжительное время;8. Укладка плитки;9. Проверка электросопротивления.10. Монтаж регулятора температуры.
Обращаем внимание! Запускать систему в работу запрещается до момента окончательного застывания плиточного клея.
Подготовка к укладке
До того, как приступить к работе, вам необходимо проверить поверхность основания. Если имеются различные трещины, то их нужно заделать. Поверхность пола не должна содержать мусора, грязи или пыли. Если работа ведется на деревянном основании (плиты), то все элементы должны быть жестко закреплены.
Как уже говорилось выше, до начала работ вам нужно подготовить монтажную схему. Она должна содержать площадь обогрева, схему укладки матов, точки установки датчика и регулятора температуры. К тому же нужно заблаговременно подготовить и подвести линию питания к точке монтажа регулятора температуры.
Также до укладки нагревательных матов в полу требуется сделать бороздку для укладки трубки температурного датчика. Трубку следует крепить к канавке на расстоянии равноудаленном от нагревающих кабелей и должна быть установлена на уровне верхнего конца мата. С одной стороны трубку нужно чем-то закрыть во избежание попадания в нее клея для плитки. Для этого используйте изоленту или скотч.
Способы укладки
Укладываться нагревательные маты могут двумя основными способами. Ниже поговорим о них подробнее.
1 способ – нагревательные кабели направлены вверх.
Этот способ самый популярный. В принципе этот способ является логически верным, но и второй способ имеет место быть. Его суть в следующем. Нагревательный мат на поверхность укладывается сеткой вниз, а греющие кабели остаются наверху. Далее с помощью клея он фиксируется к полу. После закрепления поверх наносится клей для плитки и укладывается непосредственно плитка. Когда наносится клей, нужно наблюдать за тем, чтобы не появлялись пустоты. Они способны вызвать перегрев и перегорание кабеля.
2 способ – нагревательные кабели направлены вниз.
Его технология следующая. Нагревательные маты раскраиваются и укладываются греющими кабелями вниз. Необходимо раскроить сетку, но нужно быть внимательным, чтобы не порезать сами кабели. После подобной выкройки следует мат вновь смотать в рулон, а после этого уже наносить первый слой клея (до 3 мм). Затем вы раскатываете нагревательный мат по нанесенному плиточному клею и немного вдавливаете кабели вниз. При этой процедуре нужно наблюдать за тем, чтобы между нагревающими кабелями было расстояние не меньше, чем 5 сантиметров. Далее наносится уже второй слой клея, на который будет укладываться плитка.
Схема подключения теплого пола к терморегулятору
Практически у всех регуляторов одинаковая схема подключения. В комплект магазинных приборов входит инструкция.
Терморегулятор представляет собой квадратную коробку с распиновкой выводов. На задней стенке есть схема — как подключить провода. Даже любитель может разобраться в инструкции, так как все клеммы пронумерованы:
- № 1 — 2 — для питающего кабеля;
- 3 — 4 — для нагревательных элементов;
- 6 — 7 — для термодатчика тёплого пола.
Есть маркировка из букв:
- L — фаза, для белого, чёрного, коричневого проводника;
- N — ноль, для синего кабеля.
Бывают модели, где для подключения заземления и экранированной оплётки есть отдельная клемма (земля — жёлто-зелёный провод). Современные приборы, имеющие дистанционное управление обладают дополнительной клеммой, чтобы подключать данные каналы.
Схема подключения терморегулятора
Разводка
Установка в дом отопления — водоснабжения начинается с выбора схемы разводки инженерных систем.
ХВС
Холодная вода разводится по тупиковой схеме (то есть движется по водопроводу только при водоразборе).
Разводка может быть:
| Изображение | Описание |
Тройниковая разводка типична для зданий советской постройки | Тройниковой: точки водоразбора последовательно подключаются к общей для всех подводке. Преимущество тройниковой разводки — небольшая материалоемкость, недостаток — падение напора во всем водопроводе при расходе воды через любой подключенный прибор. |
Коллекторный шкаф на водоснабжении | Коллекторной: каждый прибор снабжен собственной подводкой, начинающейся в коллекторном шкафу и снабженной отсекающим краном. Падения напора нет, зато расход труб в несколько раз больше и монтировать их волей-неволей приходится только скрыто. |
ГВС
Кроме тупиковой разводки, на ГВС практикуются схемы с рециркуляцией. Циркуляционный насос непрерывно прокачивает воду между врезками бойлера. Тем самым обеспечивается мгновенная подача горячей воды к любому крану и непрерывный нагрев смонтированных в разрыв подводок полотенцесушителей.
Подача ГВС с рециркуляцией от бойлера косвенного нагрева
Отопление
Как и водоснабжение, отопление может быть коллекторным или последовательным (тройниковым). Первый тип разводки чаще применяется с водяными теплыми полами: высокое гидравлическое сопротивление труб небольшого диаметра, уложенных в стяжку, ограничивает длину одного контура значением в 100-120 метров.
Кроме того, разводка отопления может быть:
| Изображение | Описание |
Классическая «ленинградка»: батареи подключены параллельно единственному розливу | Однотрубной. Так называемая ленинградка представляет собой кольцо отопительного розлива с подключенными параллельно ему радиаторами. Достоинство ленинградки — абсолютная отказоустойчивость: пока на концах розлива есть хоть какой-то перепад, циркуляция в нем продолжается. Недостаток — в значительном перепаде температуры между отопительными приборами. |
Тупиковая двухтрубная разводка: ближние к котлу радиаторы горячее дальних, поскольку большая часть теплоносителя циркулирует через них | Двухтрубной тупиковой: радиаторы подключаются в качестве перемычек между розливами подачи и обратки; при этом в момент перетока из розлива в розлив направление движения теплоносителя меняется на противоположное. Такая разводка позволяет обойти любые препятствия и сформировать несколько параллельных веток отопительной системы. Однако перемычки между розливами вызывают падение перепада между ними по мере удаления от котла. Результат — охлаждение дальних отопительных приборов вплоть до разморозки в сильные холода. Проблему удается решить балансировкой — ограничением проходимости подводок ближних к котлу батарей. |
Петля Тихельмана обеспечивает одинаковую температуру батарей без дросселирования подводок | Двухтрубной попутной (петлей Тихельмана). В ней формируется несколько малых контуров с одинаковой длиной и, соответственно, одинаковым гидравлическим сопротивлением. В результате все батареи нагреты до одинаковой температуры. |
Схемы подключения радиаторов
Монтаж отопления и водоснабжения в загородном доме включает, среди прочего, установку отопительных приборов. Если панельные радиаторы и конвекторы монтируются лишь предусмотренным производителем способом, то секционные радиаторы могут быть подключены к розливу или стояку по одной из трех схем.
| Изображение | Описание |
Одностороннее подключение — для умеренного количества секций | Боковое одностороннее подключение эффективно при длине батареи не больше 10 секций. Если она длиннее, крайние секции будут заметно холоднее ближних к подводкам. |
Диагональное подключение к двум розливам | Диагональное подключение эффективно при любой длине прибора и обеспечивает равномерный нагрев всех секций. |
Подводки подключены только к нижнему коллектору радиатора | Нижнее двухстороннее подключение выгодно тем, что гарантирует циркуляцию даже при завоздушивании контура (воздух вытесняется в верхний коллектор, а циркуляция идет через нижний). Кроме того, при нижнем двухстороннем подключении батарее никогда не потребуется промывка: весь ил уносит циркулирующий через нижний коллектор теплоноситель. |
Неисправности
Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.
Типовые неисправности:
Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории
Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.
Подготовка основания под электрический теплый пол

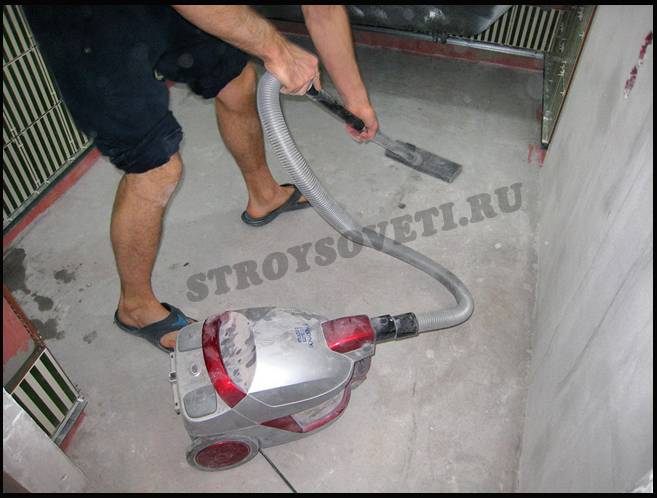

Греющий кабель или нагревательный мат укладывают только на ровную, чистую, обеспыленную поверхность пола. Таким образом, подготовка поверхности включает в себя устранение выступающих участков пола, заливку трещин, очистку от пыли. И, в идеале, нанесение грунтовки. Если поверхность неровная под теплый пол, следует сделать стяжку. Если время позволяет можно использовать бетонную стяжку, но дальнейшие работы будут продолжены только после полного высыхания поверхности. При ограниченном временном ресурсе и относительно ровной поверхности, можно отдать предпочтение наливным полам.
Укладывать кабель на деревянный пол или фанеру нежелательно, это приведет к потерям тепла.
Штробление стены также выполняется на этом этапе.
Совет. Если установка системы электрический пол выполняется в отремонтированном помещении, можно использовать наружную прокладку провода – в пластиковые короба.
Подключение тепловых матов
Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

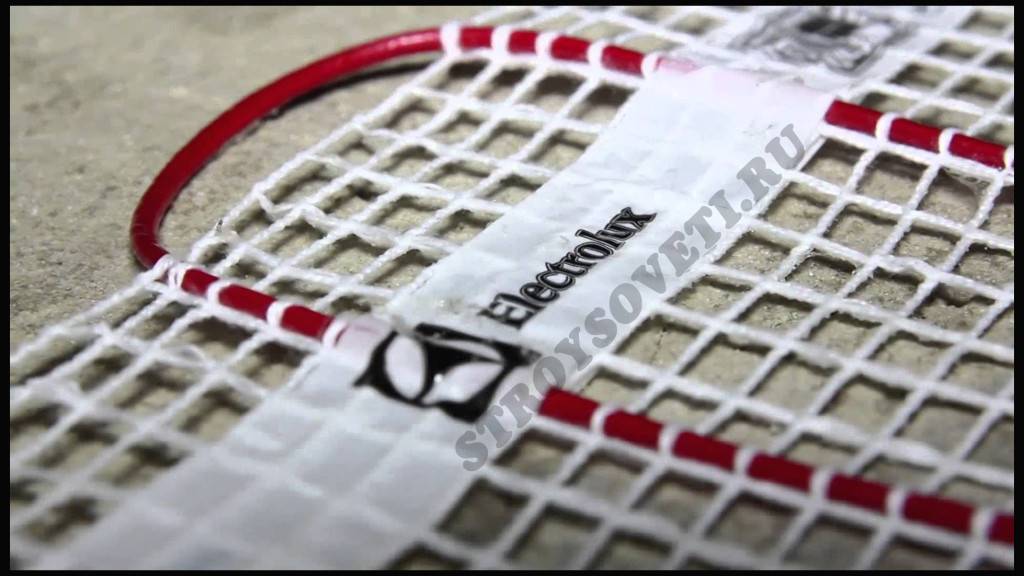

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.
В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.
Нанесение стяжки на тепловые маты
Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.
Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.
Энергопотребление теплыми полами
Энергопотребление теплых полов зависит от:
- Качества подложки;
- Замкнутости помещения.
Проведенные эксперименты показали, что даже открытая дверь в комнату с тёплыми полами, приводит к увеличению времени работы нагревательных элементов. При качественной теплоизоляции основания пола и грамотно организованной вентиляции, для поддержания заданной температуры (+25°C) в ванной комнате, тёплый пол в течение часа работал:
- 14 мин при закрытых дверях и отсутствии людей;
- 23 мин при закрытых дверях с 1 человеком внутри;
- 46 мин при открытых дверях без людей внутри.
В простейшем случае, за сутки будет израсходовано ((24 х 14) / 60 = 5 ч 36 м) х 135 вт ≈ 0,75 кВт.
Другими словами, энергопотребление напрямую зависит от степени эксплуатации помещения.
