Подключение к сети счетчика Энергомера СЕ 101

Описание счетчика и его модификаций

Некоторые из моделей Энергомера СЕ101:

Прежде, чем подключать электросчетчик, стоит ознакомиться с характеристиками прибора учета для выбора места его размещения.

Итак, заявлено заводом-производителем:

• рабочая температура воздуха: от −40 до +70 °С;
• допустимая влажность, не нарушающая работу счетчика: 30–98 %;
• атмосферное давление: 537–800 мм ртутного столба, или 70–106.7 кПа;
• частота сети переменного тока 50 Гц (с разбегом ±2.5 %), при синусоидальной форме с нарушениями не более 12 %;
• однофазовый;
• напряжение не более 230 В;
• рассчитан на учет электроэнергии в пределах единого тарифа;
• стартовый ток учета: 10 мА 2 Вт;
• номинальная нагрузка: 5 А, максимумы для модели с номером 148 — 10 А, 145 — 60 А;
• индикатор отображения расхода: 6 или 7 сегментный механический или жидкокристаллический.

Первые три характеристики как раз показывают обычные уличные условия, вплоть до дождя, снега или шторма. Конечно, совсем топить счетчик СЕ 101 в воде не рекомендуется (второй пункт). Что касается характеристик электрической сети, всё в пределах российских условий, и даже устойчивее реально существующих проблем нашего энергоснабжения.

Зеленым указаны правильные параметры тока в розетке, красным — нарушения:

Единственное, что смущает в настоящем приборе учета — его простота. Одна фаза и единый тариф. Другими словами, на него нельзя ставить нагрузку больше 10 киловатт и если есть у поставщика электроэнергии льготные условия снабжения током (к примеру, по ночам), то учитываться счетчиком они не будут. В последнем случае рекомендуется присмотреться к другим моделям приборов учета, позволяющим вести множественную тарификацию.

Сам счетчик поставляется в нескольких вариантах корпуса и типах индикатора. Что касается последнего, он может быть жидкокристаллическим или механическим. Первый вариант не стоит рассматривать для тех случаев, когда планируется установка аппарата вне помещения — ЖК не любит холод и влагу, вне зависимости от обещаний производителя.

Счетчик закрепленный на DIN-рейку:

Что касается сегментации (указывается в маркировке) — это количество цифр индикатора. Причем в механическом седьмая, — последняя — не учитывается при фиксации показаний, она измеряет «тики», а не киловатт-часы. Так вот, даже 6 сегментов это 999`999 кВт/ч. Чего вполне хватит на весь период жизни аппарата, даже учитывая достаточно длинный у электросчетчика «Энергомера СЕ101» — 160000 часов или более 18 лет.

Счетчики Энергомера CE101 » Портал инженера

Твоему, читатель, вниманию два счетчика Энергомера CE101: — в корпусе R5 (это обновленный счетчик про который блогэлектрика рассказывал ранее) и R5.1 — в новом универсальном корпусе, а все новое и интересное, как известно, водится только у нас ) Теоретически оба счетчика представляют собой одно и тоже устройство. В обоих случаях это однофазный электросчетчик серии СЕ или, если угодно, ЦЭ. Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока и в качестве датчика тока использует шунт. Первый класс точности. Механическое отсчетное устройство и, как следствие, один тариф и диапазон рабочих температур от минус сорока до плюс 70.

Вот они, новенькие с пленочкой и пломбами, готовые в любой момент пасть жертвой нашего любопытства.

CE101-R5

и CE101-R5.1

Но сначала этим электросчетчикам предстоит поучаствовать в битве корпусов.

Корпуса практически одного размера и разница между ними здесь не столь очевидна. И R5 и R5.1 займут на дин-рейке по пять модулей

Стоит отметить, что R5.1 освобождает немного не очень нужного места сверху дин-рейки, но, при этом, занимает чуть больше места снизу (крайне необходимого пространства при установке счетчика в щиты с расстоянием между дин-рейками в 125 миллиметров)

А ведь R5.1 мог быть чуть более компактным.

С другой стороны нельзя не отметить универсальность корпуса R5.1

где легким движением руки, из динреечного, безо всяких адаптеров и переходников, счетчик приобретает взаимозаменяемость с индукционным электросчетчиком, коих сотни тысяч еще стоит и требует замены в этажных щитах многоквартирных домов. И, кстати, цепляется за дин-рейку счетчик в корпусе R5.1 значительно лучше.

Вылет циферблата у R5 и R5.1 тоже несколько отличается.

В новом универсальном корпусе (R5.1) циферблат будет лишь слегка возвышаться над пластроном.

Еще раз, поддаваясь шарму полупрозрачного корпуса всесторонне осмотрим счетчик, а затем, традиционно, его разберем.

Это винт с пломбой ограничивающий доступ внутрь корпуса

А вот синенький клеммник телеметрического выхода

Этот стикер тоже своего рода пломба.

Вскрываем

Бежевая пластиковая вставка легко отщелкивается

И без нее даже лучше )

Но нас интересуют внутренности

Вот они

Как видно на фото счетчик электроэнергии Энергомера CE101-R5.1 M6 помимо корпуса, состоит из трех частей: шагового двигателя м цифрами, платы с контроллером и силовых клемм.

На оси шагового двигателя (он прикрыт экранчиком) закреплены барабаны с цифрами которые через систему шестеренок двигатель поворачивает каждый раз когда к нему от контроллера прилетает импульс. И именно работе этой штуки пытаются препятствовать всякими неодимовыми магнитами в надежде остановить счетчик.

А вот контроллер , мозг счетчика посылающий импульсы шаговому двигателю. Напрямую к плате с контроллером припаян и клеммник.

Клеммная колодка весьма занятна

Она состоит из пластиковой основы, двух шинок с насечкой зафиксированных в ней саморезами и, собственно из клемм.

Фазная шинка имеет весьма технологично интегрированный шунт

Напряжение пропорциональное току через фазные клеммы оседает на измерительном шунте, а контроллер отбирая фазу до и после шунта производит соответствующие подсчеты о потребленной электроэнергии, ну, а с нулевой шинки просто берется ноль, чтобы все работало.

Сами клеммы вот

а схема подключения счетчика пластиком увековечена на крышке

Не разобрать второго участника соревнований было бы в корне не верно, тем более, что счетчик электроэнергии Энергомера CE101-R5 M6 претерпел некоторые изменения.

Обсудить на форуме

ingeneryi.info

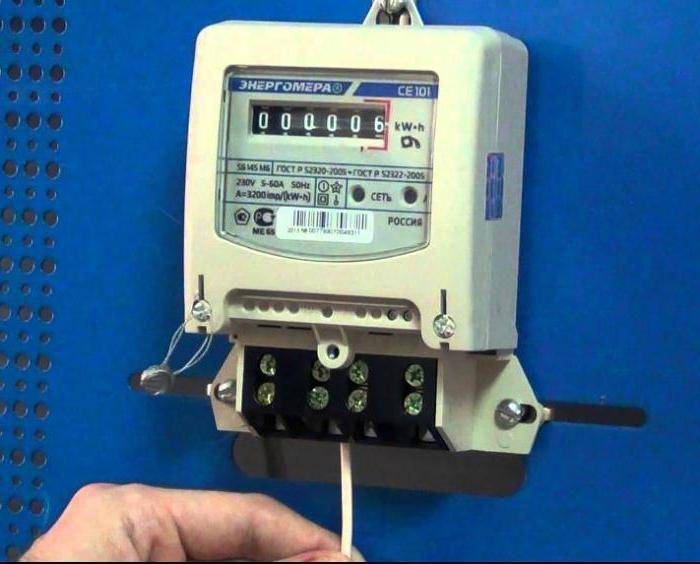

Счетчик Энергомера СЕ 101 R5

Этот счетчик применяется для учета электроэнергии в квартирах и частных домах. В однофазной электросети на 230 В и рассчитан на максимальной ток 60 А.

Счетчик Энергомера СЕ 101 внесен в Госреестр средств измерений РФ и его можно на законных основаниях применять для учета электроэнергии.

Имеет сравнительно небольшие размеры и занимает 5 модулей на дин-рейке в электрощите.

В стандартную комплектацию входят счетчик, руководство эксплуатации и формуляр на счетчик Энергомера СЕ 101. Чек на покупку счетчика сохраняйте обязательно, именно по нему в случае неисправности счетчика сможете сдать обратно в магазин по гарантии.

У счетчика Энергомера СЕ 101 нет паспорта, а только формуляр, в котором указаны сведения о счетчике

Проверяйте, чтобы совпадал серийный номер в формуляре и на панели счетчика, также указана дата поверки счетчика, на которую также следует обратить внимание, чтобы вам не впарили счетчик более двухлетней давности, иначе придется его перед установкой заново поверять

В руководстве эсплуатации счетчика СЕ 101 указываются типы исполнения (монтажа) счетчика, параметры, схемы подключения счетчика в зависимости от исполнения.

Но схему подключения счетчика, именно того, который вы устанавливаете, всегда можно увидеть на клеммной крышке счетчика

Руководство по эксплуатации счетчика Энергомера СЕ 101 можно скачать здесь.

В части комплектации мне больше понравился счетчик Меркурий 201, у которого есть переходная пластина под крепеж вместо индукционных счетчиков, т.е. они более универсальные и при необходимости Меркурий можно установить, как на дин-рейку, так и на пластину.

Но надо отдать должное и Энергомере, они стали недавно тоже выпускать универсальные счетчики, с монтажом, как на дин-рейку, так и на место индукционных СЕ 101 R5.1, но правда цена более высокая.

Класс точности счетчика Энергомера СЕ 101 равняется 1. Напоминаю, что это максимальная погрешность счетчика, выраженная в процентах, т.е. погрешность Энергомеры СЕ 101 в пределах от -1% до +1%, что соответствует требованиям законодательства РФ в части учета электроэнергии.

При наличии напряжения на клеммах счетчика, загорается красный индикатор, сигнализируя о том, что счетчик под напряжением.

Счетный механизм счетчика Энергомера СЕ 101 имеет 6 барабанов с цифрами, правый крайний барабан – это десятые доли кВт*час, поэтому при снятии показаний счетчика их учитывать не нужно.

От подделки и от вскрытия корпуса счетчика защищает голограмма.

Пломба на винте корпуса счетчика, также указывает на целостность корпуса счетчика, и что более важное – на ней указан срок поверки счетчика. У нашего счетчика – это III квартал 2014г

На этом пожалуй закончу обзор счетчика Энергомера СЕ 101.

Спасибо за внимание

Порядок монтажа

До выполнения работ необходимо найти удобное для пользователей место, чтобы снимать оперативные показания без лишних затруднений. Счетчик се 101 в современном исполнении можно установить на DIN рейку или стенку щитка. Универсальные или трансформируемые крепления предлагаются в стандартной комплектации.

Схема подключения

Заранее надо подготовить необходимые инструменты, мультиметр (индикаторную отвертку), монтажные провода соответствующего сечения. Рабочие операции выполняют при отключенном источнике питания в следующей последовательности:

• делают разметку таким образом, чтобы электросчетчик се 101 был закреплен на уровне глаз (150-160 см от уровня пола);
• последовательно фиксируют на рейке прибор учета, защитные автоматы;
• если щит устанавливают на улице или в помещении с повышенной влажностью, применяют уплотнения на входе и выходе кабелей;
• отрезают и зачищают провода для сборки электрической схемы;
• после завершения монтажных работ проверяют соответствие цепей плану;
• подают напряжение, контролируют работоспособность счетчика.

Оплата за электроэнергию по тарифам Т1, Т2 и Т3

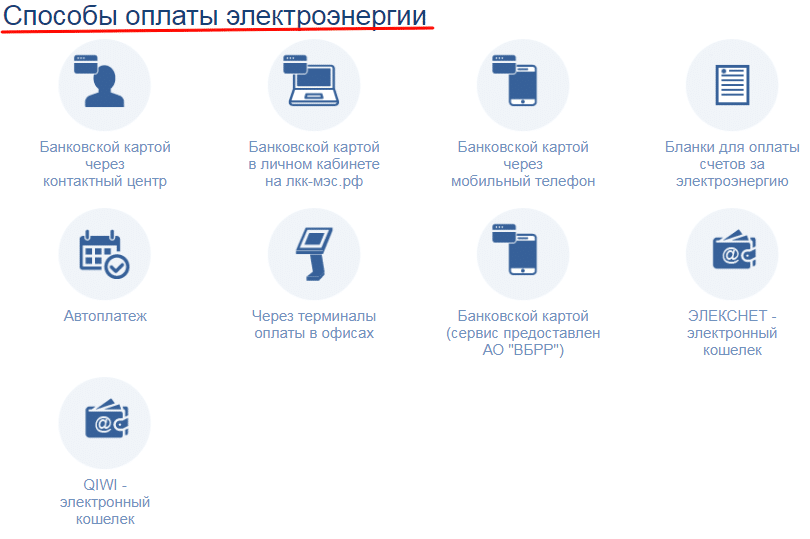

В Мосэнергосбыте потребители могут оплатить квитанции несколькими способами:

1. Лично посетить один из офисов компании и внести платёж.
2. Воспользоваться терминалами и банкоматами, где в меню выбрать “Оплата услуг” и затем указать поставщика Мосэнергосбыт. Для проведения оплаты потребуется указать номер лицевого счёта (уточнить информацию можно на квитанции). В этом варианте оплаты может взиматься комиссия банка в размере от 1% от общей суммы платежа.
3. Воспользоваться личным кабинетом на сайте компании.
4. Позвонить в Колл-центр по номеру +7(495)-550-9-550 и продиктовать оператору лицевой счёт с квитанции, сумму к оплате и номер банковской карты.
5. Отправить на номер 9009 сообщение “PAY MES ХХХХХХХХ ММГГ сумма платежа, где ХХХХХХ – лицевой счёт, ММГГ – период оплаты. После отправки сообщения поступит СМС от VBRR. После этого потребуется повторно отправить своё СМС, без внесения изменений, на номер 9009. Для того чтобы воспользоваться данной услугой необходимо предварительно подключить её на сайте Мосэнергосбыта.
6. Воспользоваться виртуальными кошельками КИВИ или Элекснет. За данную услугу взимается комиссия 1,5% от общей суммы платежа.

Если Вы владелец трёхтарифного счётчика и имеете опыт снятия и передачи показаний в Мосэнергосбыт, то мы просим оставить комментарий и поделиться своим мнением по использованию данного вида прибора учёта. Ваш отзыв очень важен для нашей компании и других пользователей.

Многотарифные счетчики электроэнергии фиксируют потребленные киловатты по двум или трем временным зонам, как правильно снимать и передавать показания счетчика “день — ночь”?

Двухтарифный счетчик отображает информацию о текущем времени, дате, количестве потребленной электроэнергии общей и отдельно дневной и ночной.

В РЭС необходимо передавать показания отдельно по каждой зоне: “день” и “ночь”. Эти данные вносятся в квитанцию или через интернет, на их основе формируется счет за свет.

В зависимости от модели счетчика, зоны могут иметь обозначения:

Т1 — общее потребление Т11 — дневной тариф Т12 — ночной тариф

Показания по дневному тарифу (Т11)

Показания по ночному тарифу (Т12)

В других моделях дневной и ночной тариф обозначают просто Т1 и Т2 соответственно. На дисплее с промежутком в 10 сек. отображается информация о дате, времени и количестве использованных киловатт по каждой из зон.

Т2 обозначение ночного тарифа

Чтоб правильно снять показания двухтарифного счетчика электроэнергии, зафиксируйте цифры слева до запятой, нули можно не записывать. Если запятой нет, тогда вносятся все цифры.

Если Вы пользуетесь личным кабинетом, в разделе “Передать показания” необходимо вносить данные по двум зонам (без нулей).

Некоторые электронные модели счетчиков позволяют не снимать показания, так как они имеют встроенный радиомодуль, передающий показания в автоматическом режиме.

Двухзонные счетчики позволяют экономить на оплате за электроэнергию, т.к. в ночное время (с 23:00 до 07:00) тариф на 50% дешевле, чем в дневное.

С появлением новых современных приборов учета расчет оплаты электроэнергии стал сложнее. Например, потребители зачастую не всегда понимают, как снять показания счетчика электроэнергии «день — ночь», ведь это устройство отличается по принципу работы от привычных однотарифных тем, что ведет учет потребления по нескольким тарифам. Так как максимально энергию тратят днем и вечером, чтобы снизить нагрузку на оборудование подстанций, были введены разные расценки на дневное потребление и ночное. Ночной тариф значительно ниже. Благодаря этому потребители могут существенно сэкономить, а у организации-поставщика снижается нагрузка на сети.

Особенности конструкции и модификации счетчика

Электрическая схема счетчика «Энергомера СЕ 101» однофазная. Прибор выпускается в двух исполнениях: электронном и электромеханическом. Это существенно расширяет области использования устройства. Электронный вариант оснащается жидкокристаллическим табло, а для электромеханического применяется табло барабанного типа. Первый вариант не предназначен для наружной установки, так как экран на ЖКИ критичен к низким температурам. Электромеханическое табло позволяет устанавливать данный прибор учета снаружи помещения, при условии его монтажа в специальном защитном коробе.

Кроме двух вариантов исполнения электрической схемы счетчика СЕ 101, c барабанным и жидкокристаллическим табло, существуют несколько модификаций данного прибора по внешним признакам и конфигурации корпуса.

1. Барабанное табло электросчетчика может иметь шесть (М6), либо семь разрядов (М7). Самая современная модификация прибора снабжена семизначным табло. Крайняя цифра справа выделяется красным маркером. Это доли потребленных киловатт и при снятии показаний они не учитываются. Цифры левее красной отметки учитываются при расчете стоимости потребленной электроэнергии. В жидкокристаллических индикаторах роль красного маркера выполняет точка.
2. Конструкция корпуса прибора учета имеет шесть модификаций: R5, R5.1, S4, S6, S8 и S10. Модели с индексом R5 и R5.1 предназначены для установки на DIN-рейки и имеют для этого все необходимые конструктивные особенности. Модификации S6-S10 крепятся непосредственно в распределительный щиток или на стену. Независимо от конструктивных особенностей корпуса любая модель «Энергомера СЕ 101» может быть оснащена как табло барабанного типа, шестизначным или семизначным, так и индикатором на жидких кристаллах.

Каждая из моделей данного прибора учета предназначена для использования в конкретных условиях. Приборами с креплением на DIN-рейки в основном оснащаются многоквартирные дома и частные дома с встроенными электрощитами. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.

Подключение счётчика

В зависимости от исполнения корпуса, прибор может устанавливаться на ДИН-рейку или винты. Подключение должен выполнять квалифицированный электрик. Перед началом работ следует отключить подачу энергии.

При подключении необходимо учитывать требования завода изготовителя, изложенные в руководстве по эксплуатации. После подключения и подачи тока, прибор проверяется в работе. Затем накладываются защитные пломбы, и выполняется запись ответственным работником организации, подключавшей счётчик, в формуляре устройства.

Под воздействием внешней среды и осадков он просто не будет работать. В счетчик вмонтирован световой индикатор работы.

После монтажа, помимо всего прочего, следует проверить работоспособность прибора.

Все приборы сертифицированы. УЗО или ДИФ автомат, что выбрать? Секреты качественного электромонтажа

Класс точности счетчика Энергомера СЕ равняется 1. Для любого человека это не составит труда, главное следовать следующей инструкции: Автоматический выключатель необходимо закрепить в электрощите на ДИН-рейку, с помощью встроенного защелкивающегося устройства.

Принцип подключения выглядит следующим образом: Счетчик обладает зажимами под номерами 1, 3, 4 и 5.

Последние два символа в маркировке указывают на повышенную степень защиты исполнения IP

Особенности установки СЕ 101

Однофазный прибор ce 101 являет собой многотарифную систему, позволяющую работать с ночными и дневными тарифами. Сведения о потреблении энергии выводится на табло. Выписывать числовые показания нужно, следуя алгоритму до цифры с запятой/ точкой. Виды модельного ряда различают по типу корпуса (s6, r5, м6).

Аналогичное описание в числовых значениях – 148, 145. Подключение Энергомера происходит внутри здания. Должны быть выдержаны определенные условия:

• Средняя норма влажности воздуха – от 35 до 98 %.
• Сеть (частота) – 50 Гц.
• Температура воздуха – 40 – 75 градусов.
• Давление (атмосферное) – до 790 миллиметров ртутного столбика.
• Несинусоидальные показатели не должны превышать 13 %.

Понадобятся прочные крепежные винты, пара выключателей (автоматических), рейка, монтажный провод из меди (до 6 мм), стандартный набор инструментов. Прибор устанавливается в несколько этапов:

1. Разметка точного места расположения счетчика. Инструкция гласит, что размещение на уровне ниже 1 м 60 см от пола, запрещено.
2. Воспользоваться линейкой – уровнем, начать сверлить отверстия для крепления.
3. Произвести монтаж устройства.
4. Крепление выключателей на поверхность щитка.
5. Внутрь конструкции проводятся кабели.
6. Установка сальников (уплотняющих) на место ввода кабеля необходимо, когда счетчик монтируют вне помещения.
7. Покрытие изоляции убрать от других проводов.
8. Промаркировать проводку, собрать электрическую цепь «счетчик – автомат».
9. Фаза, нулевой провод должны быть проверен перед процессом соединения входного кабеля.
10. Подключение к автоматическому выключателю.

Установка электрического аппарата

Перед подключением следует сначала определиться с расположением счетчика «Энергомера», а затем надежно закрепить корпус прибора. Сделать это будет абсолютно несложно любому человеку, если присутствуют соответствующие инструменты.

Желательно эту работу предоставить выполнить специалисту, так как все равно его придется вызывать для регистрации и опломбирования прибора. Перед установкой следует ознакомиться с инструкцией, которая поставляется вместе со счетчиком.

На новом аппарате должна стоять заводская пломба, которая предохраняет доступ к электрическим элементам аппарата. Затем проводятся следующие действия:

• концы проводов очищают на длину 27—30 мм;
• отвинчивают клемные винты и вставляют провода;
• провода зажимаются сначала верхним, а потом нижним винтом;
• через несколько минут протяжка винтов повторяется.

После того как счетчик будет установлен, его следует проверить на работоспособность. После включения прибора, начнет моргать световой индикатор, а показания счетчика будут меняться. Если все это происходит, значит, прибор подключен правильно.

Единственным его недостатком является отсутствие двухтарифной индикации. А также счетчики очень часто ломаются при низких температурах, хотя в инструкции допускается эксплуатация при минус 40° C.

Описание прибора

По принципу действия Энергомера се 101 – электронный прибор, у которого измеряемые напряжение и ток перемножаются при использовании сигма-дельта модуляции. Затем сигнал преобразуется в величину, которая пропорциональна мощности.

Сигнал имеет импульсный характер, а суммируются импульсы счетным устройством электромеханического типа либо микроконтроллером. Результат выводится на вращающиеся барабаны или на жидкокристаллический экран. Токовых цепей может быть одна или две. В случае наличия двух – фиксируется наибольший ток.

Счетчик Энергомера ce101 относится к современным приборам, имеющим возможности для подключения счетчика к системам АСКУЭ (автоматизированного учета) или для проверочных операций. Приборы с ЖКИ обладают памятью, не зависящей от наличия питания, которая позволяет сохранять измеренные значения при отключениях от питающей сети, и жидкокристаллическим дисплеем с выводимой информацией. Если дисплей повреждается, то данные можно считать после подключения исправного экрана.

Счетчик Энергомера се 101 с ЖК-дисплеем

Подключение к системам автоматизированного учета осуществляется при помощи специальных выводов на фронтальной части корпуса, закрытых крышкой из пластмассы.

Световые индикаторы

Счетчик се 101 оснащен световыми индикаторами. На некоторых приборах два светодиода: «Сеть» и «А». Загорание одного из них, с надписью «Сеть», свидетельствует о том, что прибор подсоединен к питающей сети. Второй мигает при подключении нагрузки.

Другие модификации устройства имеют один светодиод «3200 impkW*h», работающий в двух режимах:

• при отсутствии нагрузки он горит ровным светом;
• когда появляется нагрузка светодиод начинает мигать, частота мигания пропорциональна нагрузочному току.

На некоторых моделях есть индикатор «Робр». Его загорание говорит об отсчете обратной мощности.

Если светодиод «Сеть» не горит, могут быть две причины:

1. Из-за неправильного подсоединения счетчика Энергомера се 101. Следует свериться со схемой и проверить надежность подключаемых контактов;
2. Неисправность в приборе или в самом светодиоде. Устройство необходимо отправить в ремонт.

Когда индикатор «Сеть» горит, а счетный механизм не работает, устройство также подлежит отправке в ремонт.

Светящийся светодиод электросчетчика

Внутри корпуса имеются:

• измерительный модуль в виде печатной платы, который преобразовывает мощность в импульсный сигнал;
• один либо два токовых датчика (трансформаторы тока, шунты).

Особенности индикационного табло

Счетное устройство разработано в нескольких видах и обладает особенностями:

1. Если прибор имеет индекс М6, то для считывания выводятся шесть цифр, М7 – 7 цифр, без индекса – ЖК-дисплей с семью цифрами;
2. Последняя цифра отделена запятой, на механических табло имеет красную окантовку;
3. Барабанный механизм обладает стопорами, препятствующими обратному отсчету;
4. Счетчик Энергомера с ЖК-дисплеем защищен от воздействия внешних электромагнитных полей.

Показания шестиразрядного электросчетчика

Важно! Если требуется работа электросчетчика Энергомера се 101 в условиях низких температур, то более надежен прибор с механическим счетным устройством. Заявленные пределы рабочих температур для него шире (от -40°С до + 70°С)

Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением.

Разновидности данного счётчика

Изделие выпускается в 13-ти модификациях, несколько различающихся корпусом, техническими характеристиками и комплектацией.

Расшифровка маркировки счётчиков СЕ101

S6 145 M6 (M7)

Первые два символа указывают на разновидность корпуса, предусматривающего установку винтами в щитке, цифра 5 – значение рабочего и предельного токов соответственно 5 и 60 А, М6 или М7 – разрядность счётного механизма.

S6 148 M6 (M7)

От предыдущего исполнения отличают только токовые параметры – 10 и 100 А.

Аналоги первых двух моделей, но другое исполнение корпуса с подобным способом монтажа.

От предыдущих модификаций отличает исполнение корпуса, позволяющего монтировать аппарат на ДИН-рейку.

S10 145 M6 (M7) Z2

Полный аналог соответствующей модели. Последние два символа в маркировке указывают на повышенную степень защиты исполнения IP54.

Разновидности и их характеристики

Подключение прибора

Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.

Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.

Схема включения универсальна и подразумевает подсоединение 4 проводников:

• 1- вход фазы (сеть);
• 3 — выход фазы (нагрузка);
• 4 — вход нуля (сеть);
• 5(6) — выход нуля (нагрузка).

Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:

• отключить питание на вводном кабеле;
• установить на распределительный щиток счетчик, вводные и нагрузочные автоматы защиты сети;
• зачистить концы вводного кабеля;
• подать напряжение и определить при помощи индикаторной отвертки фазный провод и пометить его;
• вновь отключить питание;
• зажать вводные провода в клеммах колодки в соответствии со схемой;
• подключить провода нагрузки;
• подать питание;
• проверить наличие напряжения на выходе счетчика;
• подключить нагрузку и убедиться в том, что показания счетчика увеличиваются пропорционально нагрузке.

  Устройство и принцип действия силовых трансформаторов

Каждая клемма имеет 2 винта. Длина снимаемой изоляции должна быть такой, чтобы оголенный проводник не выходил за пределы клеммы, и изоляция не попадала под винты.

Сначала затягивают верхний винт, а затем, убедившись, что провод зажат прочно, затягивают нижний.

При использовании многожильного провода необходимо обжать концы специальным наконечником или облудить и пропаять жилы.

Счетчик Энергомера СЕ 101 не будет работать в случае преднамеренного или случайного неправильного подключения.

Современная электропроводка характеризуется наличием 3 проводников, один из которых служит для подключения заземления. Данный провод не используется в схеме включения электрического счетчика. Провод заземления можно определить по желто-зеленому цвету изоляции.

Особенности конструкции и схема подключения

Счётчик производят в двух видах: электронный и электромеханический. Это сильно расширяет сферу применения устройства. Электронная модель обеспечивается жидкокристаллическим экраном, а для электромеханической используется табло барабанного вида.

Первый тип не используется для наружного подключения, потому что ЖК экран не переносит низкие температуры и резкие перепады. Электромеханический экран можно устанавливать в любом месте, только для улицы необходимо иметь специальный короб.

Схема подключения СЕ 101

Схему подключения можно найти на заднем корпусе счетчика. Все работы по монтажу выполняются на основании руководства производителя. Эти правила можно найти в инструкции по применению. Установка устройства выполняется в несколько шагов. Произвести установку сможет даже человек без опыта.

Внимание! Перед работой необходимо осмотреть Энергомера, чтобы обнаружить видимые повреждения. На подвижной стороне не должно быть затираний

Для установки желательно выбрать сухое и тёплое место. Устройство должно иметь пломбу

На подвижной стороне не должно быть затираний. Для установки желательно выбрать сухое и тёплое место. Устройство должно иметь пломбу.

Вам это будет интересно Электросчетчик Меркурий 201Трансформатор: условное обозначение и описание

Этапы подключения Энергомера:

1. провод зачистить от изоляции (не меньше 20 см);
2. далее вставить кабель в клеммы;
3. плотно затянуть верхние и нижние винты;
4. в конце нужно подать напряжение.

Снятие показаний и поверка счетчиков

Прибор учета Энергомера предназначен для считывания показаний по одному тарифу. Жидкокристаллический экран просто показывает в другой форме информацию, но нет возможности программировать аппарат и вести многотарифный учет.

Показания списываются с прибора, откидывая последнюю цифру. Затем производится подсчет результата, сравнивая с предыдущим записанным значением и умножая на величину применяемого тарифа.

Важно! На табло нового прибора могут присутствовать показания, которые появляются во время поверки электросчетчика в условиях производства. Расчет первой суммы расхода электроэнергии потребителя ведется от этой цифры

Фирма-изготовитель ставит на электросчетчики защитные приспособления:

• пломбу из металла, которая указывает на выполненную поверку;
• защитную голограмму.

Защита выявляет, вскрывался ли корпус устройства на пути от завода к потребителю. Иногда предлагают купить приборы, в которые вмонтирован модуль, служащий для остановки счетчика с помощью дистанционного управления. Специалисты легко найдут дополнительное оборудование на электроаппарате, даже если фальшивая голограмма и пломба хорошо подделаны. С обладателя такого счетчика взимается большой штраф.

Эксплуатационный срок прибора составляет 30 лет, вторичная поверка производится, спустя 16 лет, считая с даты установки. Многих абонентов электроэнергии счетчик привлекает невысокой ценой, это в среднем 700 рублей.
