Общие настройки трехфазного реле
Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.
После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:
- Мигающие цифры указывают на отсутствие напряжения в сети.
- Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
- Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
- Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.
Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.
Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.
Прочие настройки
В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.
Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.
Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках
Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться
После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.
Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.
Реле контроля напряжения 3-фазное
Трехфазное УЗО
Схема подключения трехфазного электродвигателя
Подключение трехфазного двигателя к трехфазной сети
Схема реверса трехфазного двигателя
Схема подключения трехфазного счетчика через трансформаторы тока
Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1
Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения
Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети
Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.
Установка коммутирующих устройств на выход реле
Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация
Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1
Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.
Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.
Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е
УЗО схема подключения
В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:
Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО
Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
Общее УЗО для 3-фазной сети + счетчик
В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.
Особенности различных исполнений и их возможности
Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.
Плюсы токовых реле

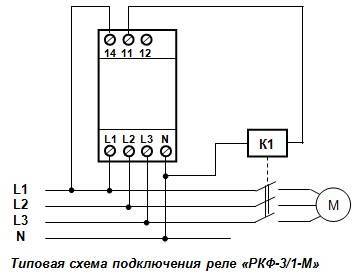

Классическая схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором
Бесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:
- независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
- возможность определения отклонений в поведении электрической машины;
- допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.
В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.
Обнаружение фазного сбоя
Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.
Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».
Обнаружение реверса
Использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение
Возможность обнаружения реверса фазы востребована в следующих ситуациях:
- на двигателе проводится техобслуживание;
- в систему распределения энергоносителя внесены существенные изменения;
- после восстановления показателя мощности меняется фазовая последовательность.
Выявление дисбаланса
Выявление дисбаланса в электроцепи
Несбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).
Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции. Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.
Это интересно: Поверка электросчетчиков — сроки, методика, стоимость
Устройство РП
Конструкция промежуточного реле
Конструкция устройства зависит от производителя и может изменяться в соответствии с назначением. Стандартный прибор состоит из следующих узлов:
- электромагнитная катушка с сердечником;
- магнитопровод;
- пружинный механизм;
- группа контактов.
Обмотка катушки содержит большое количество витков изолированного медного провода. Внутри расположен металлический сердечник, который закреплен Г-образной пластиной (ярмо). Над катушкой установлена пластина или якорь. Он выполнен из металла и удерживается возвратной пружиной. Подвижные контакты закреплены на якоре. Пара неподвижных контактов расположена напротив. Сердечник и катушка вместе образуют электромагнит. Такие детали, как ярмо, сердечник, и якорь – это составные части магнитопровода.
РП могут быть рассчитаны как на постоянный, так и переменный ток, с напряжением от 12 до 220 вольт. Внешне приборы ничем не отличаются. Устройство, работающее на постоянном токе, имеет цельный магнитопровод. Если он набран из отдельных пластин, прибор предназначен для работы с переменным током не выше 10 ампер.
Для удобства монтажа устройства используют своеобразные колодки, что позволяет установить реле промежуточное на 220В на дин-рейку. В приспособлении имеются отверстия под контакты реле, а также контактные винты, чтобы подключить внешние проводники. Как входные, так и выходные контакты имеют одинаковую нумерацию.
Как подключить прибор контроля?
Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус.
Конструктивные элементы изделия
Клеммники для подключения электрических проводников, как правило, выведены на фронтальную часть корпуса, что удобно для проведения монтажных работ.
Сам прибор сделан под установку на рейку типа DIN либо просто на ровную плоскость. Интерфейс клеммника обычно представляет собой стандартный надежный зажим, предназначенный под крепление медных (алюминиевых) жил сечением до 2,5 мм 2 .
Передняя панель прибора содержит регулятор/регуляторы настройки, а также световую контрольную индикацию. Последняя показывает присутствие/отсутствие питающего напряжения, а также состояние исполнительного механизма.
Подключение трехфазного напряжения выполняется на рабочих клеммах устройства, обозначенных соответствующими техническими символами (L1, L2, L3). Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.
Для соединения с цепями управления используется вторая интерфейсная группа, состоящая обычно не менее чем из 6 рабочих клемм. Одной парой контактной группы реле коммутируется цепь катушки магнитного пускателя, а через вторую — цепь управления электрооборудования.
Все достаточно просто. Однако каждая отдельная модель реле может иметь свои особенности подключения. Поэтому применяя устройство на практике, следует всегда руководствоваться сопроводительной документацией.
Шаги настройки приспособления
Опять же в зависимости от исполнения, конструкция изделия может оснащаться разными схемными вариантами настройки и регулировки. Есть модели простые, предусматривающие конструктивно вывод на панель управления одного-двух потенциометров. И есть устройства с расширенными элементами настройки.
Среди таких расширенных настроечных элементов часто встречаются блочные микропереключатели, расположенные непосредственно на печатной плате под корпусом прибора или в специальной открываемой нише. Установкой каждого из них в то или иное положение создается требуемая конфигурация.
Настройка обычно сводится к тому, чтобы выставить посредством вращения потенциометров или расположением микропереключателей номинальные значения защиты. Например, для контроля состояния контактов уровень чувствительности разницы напряжений (ΔU) обычно ставят на значение 0,5 В.
Если необходимо контролировать линии питания нагрузки, регулятор чувствительности разницы напряжений (ΔU) настраивают на такое граничное положение, где отмечается точка перехода от рабочего сигнала к аварийному с небольшим допуском в сторону номинала.
Как правило, все нюансы настройки приборов доходчиво описывает сопроводительная документация.
Маркировка устройства контроля фаз
Приборы классического исполнения маркируются просто. На передней или боковой панели корпуса наносится символьно-цифровая последовательность или же обозначение отмечается в паспорте.
Так, устройство российского производства на подключение без нулевого провода маркируется:
ЕЛ-13М-15 АС400В
где: ЕЛ-13М-15 – наименование серии, АС400В – допустимое напряжение переменного тока.
Образцы импортной продукции имеют маркировку несколько иную.
Например, реле серии «PAHA» отмечено следующей аббревиатурой:
PAHA B400 A A 3 C
Расшифровка примерно такая:
- PAHA — наименование серии.
- B400 – стандартное напряжение 400 В или подключенное от трансформатора.
- А – регулировка потенциометрами и микропереключателями.
- А (Е) – тип корпуса под монтаж на DIN рейку или в специальный разъем.
- 3 – размер корпуса в 35 мм.
- С – конец кодовой маркировки.
На некоторых моделях перед пунктом 2 может добавляться еще одно значение. Например, «400-1» или «400-2», а последовательность остальных не изменяется.
Так маркируются аппараты контроля фаз, наделенные дополнительным интерфейсом питания под внешний источник. В первом случае напряжение питания 10-100 В, во втором 100-1000 В.
С принципом действия, конструктивными особенностями и назначением выключателя нагрузки ознакомит следующая статья, прочитать которую мы очень советуем.
Критерии для классификации
Классификация реле или «электрических выключателей» связана с типом сигнала и конструктивными особенностями, подключением к однофазным или трёхфазным сетям. Ниже будут рассмотрены основные виды этого устройства.
Твердотельное реле является прибором электронного типа, в котором отсутствуют какие-либо движущиеся (механические) части. Область применения связана с включением и отключением цепей высокой мощности за счёт низкого напряжения. Прибор контроля максимального напряжения сконструирован на противоположном принципе. В связи с его принципом работы оно подключается исключительно к сети с постоянным током.
Под реле задержки времени понимают такие электротехнические устройства, которые используются для замыкания или размыкания цепи не в зависимости от значения поступающего сигнала, а строго спустя установленный промежуток времени. В устройствах присутствует микроконтроллер, регулирующий его работу по времени и управляющий задержкой отключения и включения.
Программируемое реле времени – это и есть прибор с микроконтроллерами, позволяющий пользователю более детально программировать желаемые временные параметры.
Электронное реле времени для создания задержки выключения подразумевает использование разнообразных решений – от цифровых до аналоговых, включая интегральные цепи и таймеры.
Цифровое реле времени делится на несколько типов. Одной из его разновидностей является беспроводное устройство. Блок управления передаёт на него кодированный сигнал. В основном используется в автомобилестроении.
Наиболее ярким примером использования реле времени с задержкой выключения 220 В можно назвать принцип работы старых стиральных машин. Потребителю приходилось поворачивать ручку, после чего внутри были слышны звуки обратного отсчёта.
Электромеханическое реле времени можно эксплуатировать только при подключении к трёхфазной сети постоянного тока. В его состав входит как основная, так и дополнительная обмотка короткозамкнутого типа из медной гильзы.
Достаточно вспомнить, как работают старые стиральные машинки. Для пуска аппарата необходимо было лишь повернуть ручку на несколько делений. При этом машинка начинала работать, а внутри корпуса около ручки что-то начинало тикать. Как только ручка доходила до нулевой отметки, стиральная машина переставала работать. Вот так работало реле времени с задержкой выключения 220 В.
Когда требуется обеспечить защиту электрического двигателя или установки, работающей от трёхфазной сети, используют реле контроля фаз. Значения управляемого сигнала могут контролироваться в зависимости от наличия всех или отсутствия хотя бы одной фазы, перенапряжения, изменения последовательности фаз и т. д.
Во многих бытовых приборах, включая холодильники, телевизоры, стиральные машины и даже котлы, применяются реле контроля напряжения или РКН. Связано это с тем, что такие устройства уязвимы к перепадам напряжения. Они могут выходить из строя как из-за повышения, так и ввиду уменьшения напряжения.
Назначение реле напряжения РН – разъединение и замыкание электрических цепей в случае повышения заданного значение давления. Принцип действия можно сравнить с предохранителями, только с одной разницей – вместо срабатывания от высокого тока оно активируется из-за повышения напряжения.
Для осуществления контроля над станками и целыми комплексами используется промежуточное реле. Один контакт отвечает за активацию станка, в то время как при помощи другого отключается иное устройство.
Импульсное реле характеризуется важным преимуществом над обычным. Речь идёт об отсутствии необходимости в постоянной подаче электроэнергии. Использовать бистальное реле (как ещё его называют) приходится только тогда, когда с заданной мощностью обычное уже не справляется.
Устройство с экзотическим названием герконовое реле размыкает или замыкает управляющую и управляемую сеть за счёт магнитного поля, создаваемого постоянным или внешним магнитом. К примеру, им может быть соленоид.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
|---|---|
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
|---|---|
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
|---|---|
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
|---|---|
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
|---|---|
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
|---|---|
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1
Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).
Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.
.

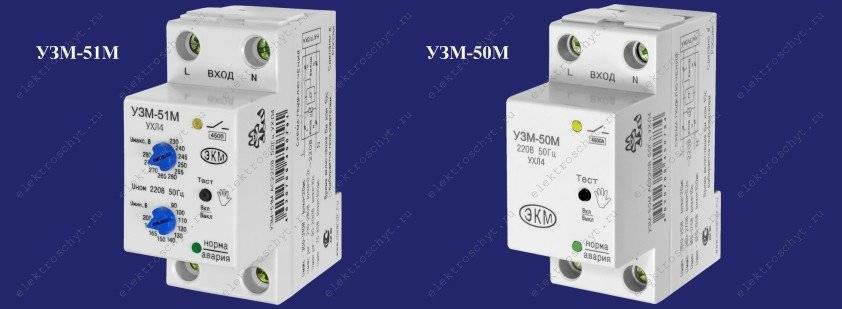

УЗМ-51М. Устройство защиты многофункциональное.
В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.
УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.
Схема подключения УЗМ-51М

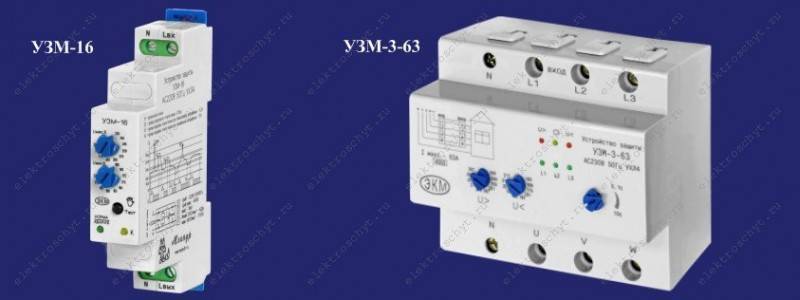

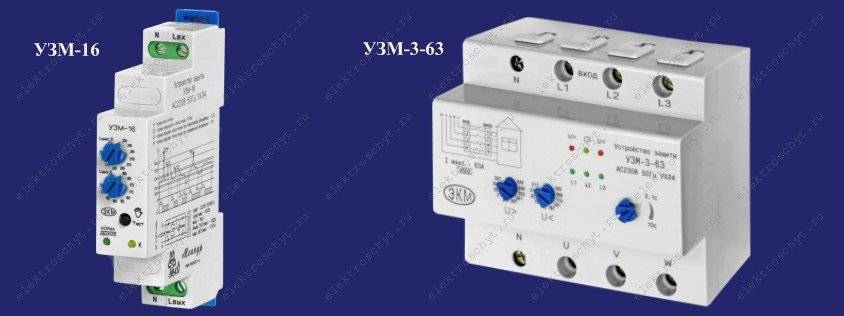

Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.
УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.
Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.
Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.
Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года
Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М

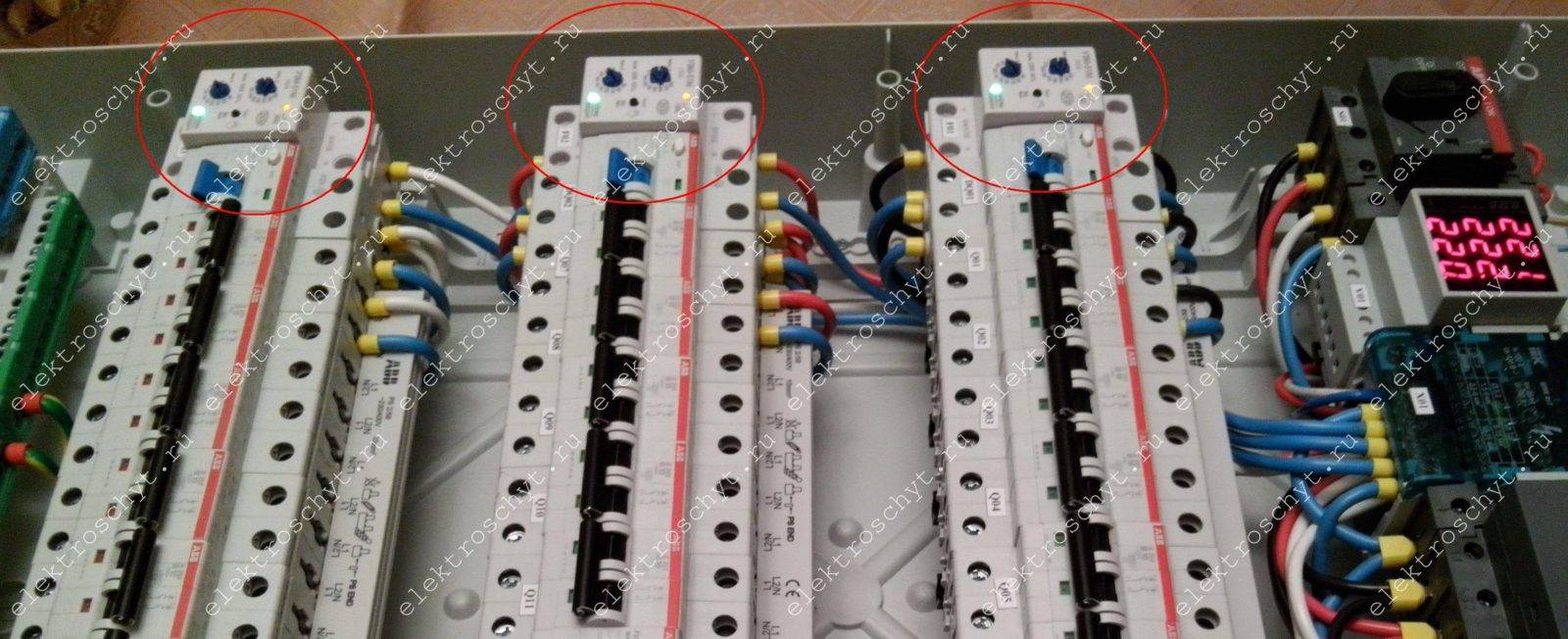

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.
Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.
