Устройство узла вентиляционного выхода
Элементы для кровельной вентиляции
Проходной узел для установки вентиляции на кровлю представляет собой трубу, изготовленную из металла, пластика или комбинированного материала. Она пропускается через сквозное отверстие в покрытии крыши и надежно закрепляется в металлическом стакане.
Обязательным условием качественного монтажа считается утепление трубы с последующей заделкой щелей специальным составом, обеспечивающим герметичность вентиляционной системы. Воздухопроводящий канал крепится к нижней стороне узла.
Для защиты конструкции от атмосферных осадков сверху устанавливается капельник или дефлектор.
Допускается осуществлять вывод вентиляционной трубы с применением проходного узла промышленного производства. Конструктивной особенностью готового изделия является наружный слой полипропилена, покрывающий трубу из оцинкованной стали.
Нижняя часть проходного узла, закрепляемая в воздуховоде, заполняется специальным уплотнителем, обеспечивающим эффективность соединения элементов вентиляционной системы. Для защиты от капризов природы используют особый колпак.
Существует несколько базовых требований, которые необходимо учитывать домашнему мастеру при собственноручном монтаже проходного узла:
- при разработке проекта следует придерживаться максимально вертикального расположения вентиляционных каналов. Изгибы на трубах снижают скорость движения воздуха, что приводит к ухудшению воздухообмена в помещении, поэтому их количество должно быть минимальным;
- рекомендуется обеспечить вентиляционные каналы различных частей помещения (кухни, санузла и пр.) отдельными вертикальными выходами на поверхность кровли. Объединять несколько проходов нежелательно;
- оптимальным местом расположения вентиляционных труб бытовых воздуховодов на двухскатной кровле является середина конструкции. Желательно, чтобы канал проходил через конек крыши или максимально близко к нему;
- использование при монтаже качественного проходного узла промышленного производства гарантирует нормальную циркуляцию воздушных потоков в доме. Следует лишь обеспечить хорошую герметичность готовой конструкции.
Размеры фасонной продукции подбираются в соответствии с геометрией элементов кровельной системы.
Существуют готовые вентиляционные узлы, производимые для конкретных типов крыши. Универсальные изделия подходят для всех разновидностей кровли.
Укладка черепицы на ендовах и коньке
Ендовы и конек требуют особого внимания при обустройстве их мягкой черепицей. Оформление конька крыши и аэратора, как одного из частей вентиляции, возможно готовыми металлическими планками или созданными из гонтов. Во втором случае часть гонта перегибается через конек и фиксируется гвоздями или саморезами.
Монтаж мягкой кровли в областях ендовы требует повышенного внимания, так как эти места являются наиболее частыми виновниками протечек крыши. Ендова в обязательном порядке должна быть снабжена гидроизоляцией и подложкой. При оформлении ендовы кровельный материал подрезают, а не загибают как на коньке. Фрагменты черепицы клеятся внахлест на соседние скаты и тщательно промазываются мастикой.
https://www.youtube.com/watch?v=4BaXg5tjZeY
Обустройство крыши под мягкой кровлей – один из надежных, привлекательных и экономичных вариантов строительства. При знании и понимании особенностей технологии укладки мягкой черепицы выполнить эту работу возможно своими руками в короткие сроки.
Советы и рекомендации
Многие специалисты рекомендуют максимально тщательно подходить к монтажу вентиляционного выхода для металлочерепицы. Для того чтобы проводимый монтаж был качественным, необходимо придерживаться строительных норм и требований, согласно которым определяется размер используемых труб. Все работы по установке вентиляционных грибков лучше планировать в момент составления проекта по строительству дома.
Так как для грибков потребуется разрезать металлочерепицу, то стоит понимать, что в данном случае целостность материала будет нарушена. В результате этого кровельный материал может быть подвержен появлению грибка и ржавчины. В данном случае стоит незамедлительно обработать места среза специальными защитными составами.
После того как монтаж грибков будет выполнен, необходимо максимально тщательно заделать все имеющиеся зазоры, чтобы предотвратить проникновение природных осадков в подкровельное пространство, при этом эксплуатационный срок останется на должном уровне.
Минимальный угол наклона крыши из мягкой кровли
Минимальный угол для мягкой кровли выбирается не только из эстетических предпочтений и практических нужд, но и с учетом объективных факторов, соблюдение которых позволит увеличить эксплуатационный потенциал конструкции. К таким факторам относятся:
Количество осадков в зимнее время. Снежные массы должны скапливаться в как можно меньшем количестве, иначе нагрузка на конструкцию будет излишней, что приблизит время ее прихода в негодность
Важно обеспечить возможность легкого схода снега и льда с поверхности кровли, для этого увеличивается угол наклона скатов крыши.
Ветровая нагрузка. Большой уклон мягкой кровли увеличивает площадь вертикальной поверхности крыши и тем самым повышает ее парусность, то есть подверженность воздействию ветра.
Количество солнечного тепла
В регионах с жарким летом лучше минимизировать угол ската, так это уменьшит площадь контакта поверхности крыши с солнечными лучами и снизит перегрев здания
Этот фактор не так важен, как предыдущие, но на него стоит обратить внимание.
ОБРАТИТЕ ВНИМАНИЕ!
В местностях с высокой нормой выпадения осадков и сильными ветрами сооружение скатной крыши осложняется противоречием между двумя факторами: для защиты от ветровой нагрузки угол ската должен быть низким, а для своевременного удаления скапливающихся снега и льда он должен быть высоким. Противоречие разрешается принятием дополнительных мер, например, установкой подогрева кровли, обеспечивающего таяние снежных масс и их стекание.
Также минимальный уклон кровли из мягкой черепицы зависит от предназначения чердачного помещения. Если планируется его обустройство в мансарду, то потребность во внутреннем свободном пространстве повышается, повышается и необходимый угол наклона крыши.
Минимальный угол наклона кровли для кровельных материалов
Минимальный уклон мягкой кровли с внутренним водостоком составляет 11 градусов. Но российским климатическим условиям такой угол не соответствует. Оптимальный уклон для средней полосы России равен 20-40 градусам: он обеспечивает как достойную ветрозащиту, так и своевременный сход снежных масс.
Карта снеговой нагрузки
ОБРАТИТЕ ВНИМАНИЕ!
Снеговая и ветровая нагрузки в каждом регионе достаточно точно определены метеорологами и изложены в специальных таблицах, с которыми следует ознакомиться перед проектированием кровли. Примерная карта снеговой нагрузки на фото выше.
Рекомендуем прочитать про ремонт мягкой кровли зимой и летом.
Три основных заблуждения и устранение последствий ↑
Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.
Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Для чего нужна вентиляция кровли
В прежние времена владельцы земельных участков строили дома со скатными крышами, под которыми располагались неотапливаемые чердаки. Вентиляцию для кровли осуществляли через слуховые окна, установленные на противоположных фронтонах.
Современные частные строения, предназначенные для постоянного или временного проживания, строят с отапливаемыми мансардами и утепленными кровлями, о которых не имели никакого понятия еще каких-то пять-шесть десятков лет назад. В связи с изменениями в технологии строительства и появилась необходимость в вентиляции для мягкой кровли, без которой можно было когда-то обойтись.
Есть несколько причин, по которым следует задуматься о вентиляции.
Во-первых
В холодный период года теплый влажный воздух, присутствующий внутри дома, поднимается вверх вплоть до кровельного покрытия, где скапливается и начинает нагревать его изнутри. Результатом данного процесса является подтаивание падающего на крышу снега и образование корки льда в непосредственной близости от мягкой кровли.
При дальнейшем нагреве верхнего слоя покрытия, лед продолжает таять. В этом случае:
- появляются протечки в местах стыков кровельных материалов;
- талая вода стекает по скату и замерзает на холодных карнизных свесах, а также в желобах, образуя снежно-ледовую массу или сосульки.
Во-вторых
При резких перепадах температур наружного воздуха, что случается довольно часто в весенний и осенний период, на внутренней поверхности кровельных покрытий образуется конденсат в момент соприкосновения теплого пара, исходящего из помещения, с более холодной кровлей. В этом случае, чем больше будет разница температур, тем обильнее – конденсат.
Образующаяся в процессе влага проникает в любые доступные конструкции и материалы:
- утеплитель;
- обрешетку;
- стропила;
- перекрытие.
В результате, появляется плесень, развиваются грибки, разрушается структура материалов. А увлажненный всего лишь на пять процентов утеплитель теряет свои изоляционные качества вполовину, что полностью лишает его способности выполнения своих функций.
В-третьих
В летнее время под действием солнечных лучей мягкая кровля значительно нагревается, что может добавить лишние градусы в помещение мансарды при отсутствии устроенной вентиляции для кровли. В этом случае пребывание в комнате под крышей станет некомфортным.
В-четвертых
Традиционные слуховые окна, несмотря на их распространенность, являются недостаточно эффективными. В любом случае на чердаке найдутся малопроветриваемые участки, в которых застаиваются воздушные массы. Но более неприятными являются ситуации, когда неграмотные владельцы закрывают вентиляционные проемы на фронтонах наглухо, не понимая, для чего они предназначены.
Карнизные продухи вентиляции
разрез карнизного свеса с указанием направления воздушных потоков Через карнизные продухи воздух попадает под крышу, проходит вверх и через вентиляционный коньковый кровельный выход уходит в атмосферу. При выполнении карнизных работа нередко функциональность и красота противоречат друг другу. Дизайнеры не жалуют решетки, софиты и планки на карнизных свесах
Тем не менее, подкровельную вентиляцию важно обеспечить в необходимом объеме. Движение потока воздуха через карнизный продух при кровельной вентиляции на фото
Карнизные продухи обустраиваются по всей длине карнизных свесов.
Они могут быть:
- Щелевыми. Щель до 25 мм шириной между стеной и крышей;
- Точечными. Если уклон крыши больше 15 градусов диаметр продуха 1 см. При уклоне меньше 15 градусов диаметр одного продуха 2,5 см.
Сложности с вентиляцией подкровельного пространства под металлочерепицей могут возникнуть при устройстве зеленого фасада из растений или внешнего утепления, которые могут частично прикрыть отверстия для воздуха. В некоторых случаях под крышей селятся птицы. Но если прикрыть щель вентиляционной лентой, аэроэлементом свеса и поверх еще декоративной решеткой, никакие птицы кровельной вентиляции под металлопрофилем не страшны.
Чтобы предотвратить задувание снега, достаточно расположить желоба прямо над вентиляционной щелью. И даже при мощных обледенениях крыши зазор остается свободным.
Технология установки коньковой планки
Начнем с того, что профнастил – материал профилированный. То есть его форма – это волны скругленной или трапециевидной формы. Установленный на них конек обеспечивает стопроцентную вентиляцию. Он примыкает монтажными полками к верхним волнам кровельного материала, к ним и крепится, а через пространство, образованного плоскостями нижних волн и полкой конька, выходит воздух из-под кровельного покрытия.
Но это свободное пространство является местом, куда под кровлю залетает пыль, насекомые, мелкие птицы, мусор и прочие неприятности. Сегодня эта проблема решается установкой между коньковой планкой и профнастилом специального уплотнительного материала. По сути, это лента из пористого материала, который при сжимании образует плотную защитную преграду.
Монтаж коньковых планок на крышу
Виды уплотнителя для конька
Производители сегодня предлагают несколько разновидностей уплотнителей для коньков, изготовленных из разных материалов.
Пенополиуретановый уплотнитель. Это универсальный материал с открытой пористостью с длительным сроком эксплуатации. В представленной модельной линейке есть вариант самоклеящийся, что увеличивает удобство установки ленты на профилированные листы.
Полиэтиленовый. Это фигурного типа уплотнитель, в точности повторяющий форму профилей. Материал плотный и жесткий с закрытыми порами. В нем для вентиляции оставляют отверстия. Но их можно держать в закрытом состоянии, если на крыше устанавливают аэраторы: скатные или коньковые.
Лента ПСУЛ. Это саморасширяющийся уплотнитель, изготовленный на основе акрила и полиуретана. В продажу поступает в сжатом виде. После монтажа конька он расширяется, полностью заполняя пространство между кровельным материалом и коньком. Кстати, расширяется материал в 5 раз от своего первоначального состояния.
Обратите внимание, что практически все уплотнители полностью закрывают зазор межу коньковой планкой и кровельным материалом. Поэтому в большинстве случаев вентиляция конька крыши под профнастил организуется через боковые отверстия, которые закрываются перфорированными заглушками
Нередко даже заглушки не устанавливают
Нередко даже заглушки не устанавливают.
Правила монтажа коньковой планки
Монтаж конька крыши из профнастила начинается с выбора типа коньковой планки. После чего надо определиться с количеством приобретаемых элементов. Здесь все просто. Требуется знать длину конькового прогона, который делят на длину планки. Обязательно учитывают тот факт, что между собой элементы монтируются с нахлестом, равным 15-20 см. То есть количество стыков будет увеличивать длину пролета. Поэтому делают просто, докупают к расчетному количеству еще один элемент.
Хотелось бы обратить внимание на два момента, касающихся формирования конькового прогона:
Края профилированных листов не должны закрывать коньковый прогон. Расстояние от края уложенных листов до верхней точки крыши – 5-10 см.
Под верхние края кровельного материала обязательно укладывается сплошная обрешетка из двух, лежащих друг около друга, досок. Суть в том, что крепление конька на крыше из профнастила производят не в кровельный материал, а в обрешетку.
И еще один не менее важный момент. Линия пересечения скатов должна быть ровной. Погрешность допускается, но не больше 2% от ширины монтажной полки. Например, если запланирован монтаж коньковой планки длиною 2 м с шириною монтажных полок в 20 см, то отклонение от линии пересечения скатов не должно превышать:
Стыковаться листы профнастила должны по ровной линии
Если данный параметр не соответствует требуемым нормам, то вероятность, что крыша протечет именно в месте установки коньковой планки, будет достаточно высока. Эту проблему решают двумя способами:
Самый сложный – переложить кровельный материал.
Самый простой – выбрать коньковую планку с большей шириной монтажных полок.
Монтаж планок начинают с любого края крыши. Сначала укладывают уплотнитель. Здесь применяют два способа:
приклеивают уплотнитель на обратные поверхности монтажных полок;
приклеивают к самому кровельному материалу.
Первый вариант проще и удобнее в исполнении.
Укладывают первую планку. Ее крепят к обрешетке через верхние гофры профнастила кровельными саморезами. Крепежи вкручивают через каждые 30-40 см с отступом от краев полок в пределах 2-3 см. Затем монтируют вторую с перехлестом краев. Крепление точно такое же. И таким образом все остальные элементы.
Обратите внимание на правильный подбор длины крепежного изделия, потому что вкручивание производят в верхнюю волну. Обычно этот параметр состоит из высоты волны профилированного листа и толщины обрешетки
Что необходимо для монтажа вентиляционного выхода на крышу
Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

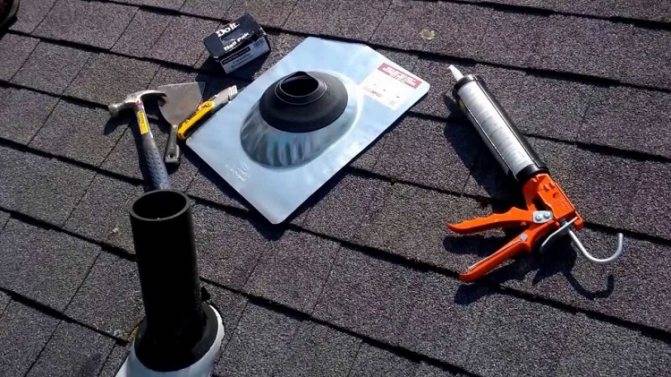

Монтаж труб осуществляется при помощи самых простых инструментов
Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:
- ножницы для резки металла;
- утеплитель;
- набор отвёрток;
- маркер (для выполнения разметки);
- специальный герметик;
- саморезы;
- уплотнительные элементы;
- узел прохода;
- рабочие перчатки.
- дрель или перфоратор;
- уровень;
- электро- или ручной лобзик.
Методы обустройства вентиляции кровли
элементы точечной вентиляции
Для обеспечения воздухообмена в подкровельном пространстве используют:
- вентиляционные кровельные выходы;
- штучное покрытие кровли с отверстиями для вентиляции;
- крышные вентиляторы;
- вентиляционный зазор в кровельном пироге;
- слуховые окна.
Рынок предлагает широкий выбор вентиляционных кровельных выходов или продухов непрерывного или точечного вида.
К непрерывным аэраторам относятся коньковые и карнизные продухи.
Максимальный эффект дает сочетание непрерывных коньковых продухов и карнизных.
Такая схема работает на основе ветрового и теплового напоров. Если вентиляция кровли выполнена правильно, за час поток воздуха дважды проходит под всей поверхностью крыши.
Сверху продухи прикрываются кровельным материалом, поэтому они не портят внешний вид и не пропускают атмосферные осадки.
Площадь всех вентиляционных отверстий необходимо рассчитать, так как для нормальной работы вентиляции кровли должно выполняться соотношение:
площадь верхних продухов на 15% больше, чем площадь нижних.
В таком случае тяга будет хорошей. Общую площадь продухов можно подсчитать так:
площадь чердака умножить на 0,03 – 0,05;
или так:
на 100 кв. метров площади 20 кв. см. продухов.
Вальмовая крыша
Принцип вентиляции заключается в естественном попадании воздуха под покрытие у карниза и проход его до конька.
Особенностью протока воздуха является оборудование ветровой подшивки. Если карниз планируется подшить деревянными досками, то следует предусмотреть наличие щелей между ними. Щели должны обеспечить достаточный приток воздуха и не допустить проникновение под карниз мелких птиц. В качестве подшивки может использоваться пластик с нанесенными отверстиями.
В случае, когда подшивка установлена, а воздушных каналов нет, необходимо вырезать отверстия и закрыть их решетками.
средний размер решетки составляет 5 х 5 см, шаг их монтажа от 0.8 до 1.0 метра
Вентиляция кровли из металлочерепицы
Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:
- В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
- Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
- Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
- После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
- Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).
Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.
Обзор вентиляционных систем
При наладке вентиляции порой возникает сложность с выбором комплектующих. Рассмотрим наиболее популярных производителей, чья продукция заслуживает внимания.
Кровельная вентиляция «Вирпласт»
Оборудование WirPlast используется для разных целей — монтаж вентиляции помещений или фановых выходов (канализационная система), в качестве кухонной вытяжки, для установки антенн или составных элементов солнечных батарей.
Преимущества:
- лёгкий монтаж за счёт встроенного спиртового уровня, что исключает любые ошибки;
- полная герметичность на кровле;
- стильный дизайн;
- разнообразие моделей под все виды покрытия;
- гарантия 10 лет.
Вентиляционное оборудование WirPlast отличается высоким качеством, которое подтверждается десятилетней гарантией на всю продукцию
Кровельная вентиляция «Технониколь»
Системы вентиляции «Технониколь» выпускаются в двух вариациях:
- для проветривания подкровельного пространства;
- для принудительной циркуляции воздуха в чердачных помещениях и мансардах.
Преимущества:
- эстетичный дизайн и доступная стоимость;
- повышенная надёжность и ударостойкость всех элементов. Достигается благодаря добавкам, введённым в состав основного материала ПНД;
- простая установка с подробной инструкцией.
Кровельная вентиляция Vilpe
Продукция Vilpe — разработка финской компании SK Tuote Oy. Отлично подходит в качестве систем принудительного проветривания, устанавливаемых как на этапах строительства, так и во время ремонта.
Преимущества:
- изготовлена из ударопрочного полипропилена поэтому не подвержена коррозии;
- устойчива к ультрафиолету и климатическим перепадам;
- экологически чистый материал, выдерживает постоянные перепады температуры от -40 до + 80 °C и эпизодические скачки от -55 до +120 °C;
- большое разнообразие цветов и современный дизайн.
Кровельная вентиляция Vilpe производится из ударопрочного полипропилена и выдерживает большие перепады температуры
Кровельная вентиляция Kronoplast
Успех и востребованность продукции Kronoplast обусловлены тем, что компания выпускает почти все детали для устройства вентиляции частного дома — подкровельное проветривание, кухонный выход, выходы пылесоса, канализационных стояков и т. д.
Главной особенностью этой продукции является стопроцентная непроницаемость на крыше всех выходов, без чего полноценная вентиляция нереальна. Кровельные элементы выпускаются для любых покрытий в шести основных цветах.
