Однотарифный однофазный счетчик электрической энергии Меркурий 201.5
Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.
Особенности конструкции счетчика электроэнергии Меркурий 201:
- датчик тока — шунт;
- импульсный телеметрический выход*;
- встроенный PLC-модем у модели «Меркурий 201.22 M»;
- малые габариты;
- безвинтовой корпус;
- защита от хищения электроэнергии путём переполюсовки;
- крепление на DIN-рейку;
- счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.
* импульсный выход может использоваться при поверке счётчика или для включения в АИИС со сбором данных через телеметрию
Счетчик электрической энергии Меркурий 201.5 однофазный
При необходимости ведения постоянного учёта активной электрической энергии в однофазных цепях переменного тока лучшим выбором, как для профессионала, так и для обычного потребителя будет электросчётчик Меркурий 201.5, произведённый фирмой Инкотекс (Mercury Incotex).
Особенности конструкции электросчётчика Меркурий 201.5
1. Счетчик имеет имеет технологический запас по классу прочности.
2. В наличии специальный шунт для возможности снятия значений переменного тока (работающий даже при наличии постоянной составляющей).
3. Корпус, в конструкции которого не используются винты.
4. Имеется крепёж для DIN-рейки.
Кроме того, счётчик имеет небольшие габаритные размеры и отлично защищён от возможности кражи с помощью него электроэнергии посредством метода переплюсовки.
Выбор счетчика электроэнергии
Существует бесчисленное множество марок и видов счётчиков, чтобы разобраться во всех правильно подобрать то изделие, которое необходимо, следует в первую очередь выделить четыре основных признака, под которым классифицируются счётчики.
1. По типу тока: переменный и постоянный.
2. По числу тарифов: однотарифные и многотарифные.
3. По типу механизма: механический и электронный.
4. По кол-ву фаз: одно- и трёхфазные.
Основные технические характеристики электросчетчика Меркурий 201
Наименование параметров
| Меркурий | ||||||
| 201.2 | 201.4 | 201.5 | 201.6 | 201.22 | 201.7 | 201.8 |
| Класс точности | 1.0 | |||||
| Номинальное напряжение, В | 230 | |||||
| Номинальный (макс.) ток, А | ||||||
| Частота сети, Гц | 50 | |||||
| Стартовый ток (чувствительность), мА | 20 |
Прайс-лист на установку (замену) и перепрограммирование электросчетчиков
№
Наименование работы
Ед. изм.
Цена (руб.)
1
Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного)
шт.
2000
2
Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного)
шт.
3500
3
Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В)
шт.
3200
4
Программирование тарифного расписания или переход на зимнее/летнее время
шт.
1000
5
Меркурий 200.02 (однофазный, многотарифный)
шт.
1800
6
Меркурий 230 ART-01CN (прямого включения)
шт.
4700
Подключение электросчетчика Меркурий 201
осуществляется согласно схеме из руководства по эксплуатации. Перед подключением необходимо обесточить магистральную линию.
Подключение достаточно простое: клеммник имеет четыре контакта:
- Ввод фазы 220В от магистральной линии;
- Вывод фазы внутрь помещения (на автоматы защиты);
- Контакт подключения нулевого провода от внешней сети;
- Контакт выхода нуля к нагрузке внутри помещения.
Схема подключения электросчетчика показана на клёммных крышках с внутренней стороны. В последних моделях электросчетчика Меркурий 201 предусмотрен телеметрический выход, который служит для удаленной передачи импульсов о потреблении электроэнергии.
Меркурий 206 не работает экран
Суточные срезы показаний могут сохраняться в памяти до полугода, а срезы за месяц – до четырех лет.
Счетчики имеют дополнительные компоненты, которые выделяют их на фоне других устройств Меркурий:
- оптический порт, при помощи фотодиодов которого можно изменять режимы индикации.
- в некоторых моделях – реле, предназначенное для осуществления автоматического отключения нагрузки;
Приборы оснащены датчиком тока в виде шунта, который избавлен от чувствительности к магнитному воздействию. Присутствует система защиты от воровства электроэнергии, электронная пломба.
Каждый счетчик рассчитан на показатели базового и максимального тока в 5/60 А и номинальное напряжение в 230 В.
Разработчик предусмотрел значительный диапазон рабочих температур, который варьирует в пределах -45 ̊С …. +70 ̊С.
Модели Меркурий 206 отличаются практичным дизайном промышленного формата, имеют невысокий вес – до 600 г и компактные габариты – 130х73х210 мм. Такая конструкция крепится к вертикальной поверхности на DIN-рейку.
Модельный ряд Меркурий 206
Модификации данной линейки устройств от имеют некоторые функциональные отличия:
- – , который является самым простым устройством из модельного ряда. Наделен всеми указанными выше характеристиками, а также импульсным входом, оптопортом, электронной пломбой (буква N в маркировке).
- – следующая по сложности и функциональности модификация, маркировка которой указывает на наличие, кроме электронной пломбы (N) интерфейса RS-485 (R). Он обеспечивает двусторонний обмен данными между устройствами и подсоединение прибора к компьютеру – снять показания можно на его мониторе. Остальные характеристики являются сходными с предыдущей моделью.
- – электросчетчик имеющий интерфейс RS-485 (R), с электронной пломбой (N), а также с дополнительным функционалом – специальным профилем мощности, журналом о событиях и возможностью осуществлять срезы показаний по суткам и месяцам (Р), реле для автоматического отключения нагрузки (О).
- Меркурий 206 PRN – однофазный многотарифный электросчетчик, функциональные способности которого, в отличие от предыдущей модели, отличаются отсутствием реле автоматического отключения при сохранении стандартных параметров и характеристик, типичных для линейки приборов учета с маркировкой 206.
- – в данной модели однофазного многотарифного счетчика, наряду с профилем мощности, журналом событий и возможностью осуществлять срезы за месяц и день (Р), реле автоматического отключения (О) и электронной пломбой (N), разработчик воплотил одно из прогрессивных решений – (символ L в маркировке). Эта технология позволяет создавать сети для дистанционного сбора показаний и осуществлять управление счетчиками на расстоянии.
На каждое устройство предусматривается трехлетняя гарантия. В технической документации указан средний срок службы, который составляет 30 лет. Также устанавливается интервал между проверками – 16 лет со дня начала применения прибора учета. Если он в эксплуатацию не введен, проверка должна производиться через год.
Большинство потребителей перед тем, как купить устройство, считают необходимым ознакомиться с мнением людей, которые сталкивались на практике с применением счетчиков.
Отзывы о приборах Меркурий 206 позволяют охарактеризовать их как многофункциональные устройства, существенно снижающие роль человеческого фактора в учете потребления электроэнергии, обеспечивающие максимальную защиту данных и их достоверность.
Виталий, электрик: «Работаю на предприятии электриком. Два месяца назад перед нами была поставлена задача комплексной замены счетчиков электроэнергии. Выбор был сделан в пользу модели Меркурий 206 PLNO.
В установке и эксплуатации прост, устанавливается даже в труднодоступных местах – информацию получать можно дистанционно. Выбор абсолютно правильный».
Дополнительные плюсы, которые отмечаются всеми потребителями – это демократичная цена в соотношении с качеством приборов, а также возможность экономить, ведь учет использования ресурса ведется по нескольким тарифам одновременно, переключение на которые производится автоматически.
Счетчики предназначены для учета активной и реактивной электроэнергии в однофазных сетях переменного тока и могут эксплуатироваться как автономно, так и в составе систем АСКУЭ. Меркурий 236 один из немногих однофазных счетчиков электроэнергии имеющий в своих конфигурациях встроенный профиль мощности.
Функциональные возможности счетчика Меркурий 236:
Техника безопасности
Для того чтобы процесс монтажа и эксплуатации прибора Меркурий 201 протекал без каких-либо проблем и травм, необходимо соблюдать основные меры предосторожности. Эти простые мероприятия помогут избежать поломок оборудования и снизят вероятность поражения электрическим током. Вам это будет интересно Описание принципиальной электрической схемы с примером
Вам это будет интересно Описание принципиальной электрической схемы с примером
Наиболее значимые правила техники безопасности:
- Перед началом использования электросчётчика необходимо ознакомиться с эксплуатационной документацией.
- Любые монтажные, ремонтные или профилактические мероприятия следует проводить только при отключённой сети.
- Во время эксплуатации прибора, нужно следить за предельно допустимыми значениями силы тока и напряжения в сети.
- Не рекомендуется ставить прибор в местах хранения горюче-смазочных материалов и легковоспламеняющихся предметов.
- Самостоятельный монтаж можно проводить только в том случае, если есть достаточный опыт подобной работы. В противном случае лучше доверить это дело профессиональным электрикам.
- Высота закрепления счётчика на стене должна быть такой, чтобы прибор был вне зоны доступности маленьких детей и домашних животных.
Однофазный электросчётчик Меркурий 201 — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. При его правильной установке и соблюдении всех рекомендаций профессионалов можно значительно ускорить процесс и избежать каких-либо проблем.
Как подключить электросчетчик “Меркурий 201”: пошаговая инструкция
В первую очередь необходимо приобрести электросчетчик. Для этого в энергосбыте нужно заранее узнать, какой класс точности должен быть у прибора учета.
Устанавливается оборудование на стене в специально отведенном для него месте
Важно, чтобы оно было сухим, а также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток.
В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления. После чего электросчетчик закрепляется на стене при помощи трех винтов.
Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально.
К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям
Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета.
На УЗО подсоединяется фаза. Автоматы или предохранитель, “а ноль” в большинстве случаев, крепятся на общую клеммную панель. Клемма фазы располагается на счетчике второй справа, первой справа – “а ноль”.
При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
И в завершение нужно вызвать специалиста электроснабжающего предприятия. Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.
Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.
Основные требования
Нельзя шутить с пломбой — одно из первых правил При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества. Схема подключения счетчика Меркурий Результаты учета электроэнергии выводятся на жидкокристаллический дисплей. Рекомендации по установке автоматов Рассмотрим более подробно, как подключить электросчетчик и автоматы: чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы; если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя; по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.
Далее нужно проверить, как работает устройство. К двум контактам подключаются фазные проводники — входной и выходной, а к двум другим такие же нулевые проводники. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства.
Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Для подключения требуется вскрытие клеммной коробки. Действительно, у ранних модификаций серии имелся такой недостаток.
По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Прибор учета выполнен в пластиковом прямоугольном корпусе. На фото изображен медный провод сечением 2,5 мм2. После них присоединяются нулевые проводники.
Сама крышка монтируется на корпус максимально плотно. Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию. Это поможет в решении задачи, как подключить счетчик Меркурий Единственно, что ему доступно — корректировка времени, обойти это ограничение не получится.
Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств как одно-, так и трехфазное , второй — для прибора с тремя фазами при нагрузке 60 кВт и выше. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.
На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули. Для прибора учета характерны компактные габаритные размеры и небольшой вес. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения УЗО. Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками
Последовательность подключения электрического счётчика «Меркурий 201.5»
Наиболее актуальным вопросом при подключении счётчика «Меркурий 201» является, то куда подключить фазу и ноль, так как счётчик имеет четыре разъёма для подсоединения кабеля.
Шаг 1. Необходимо снять переднюю пластиковую крышку, выкрутив небольшой болтик.

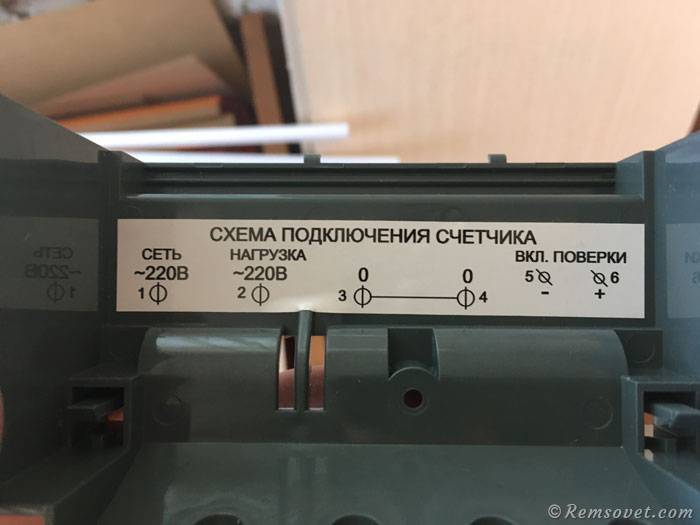

Шаг 2. С обратной стороны пластиковой крышки наклеена схема подключения счётчика:
Также стоит отметить, что схема подключения представлена и в паспорте прибора учёта:

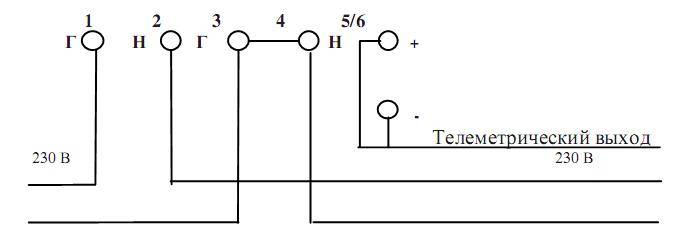

Схема подключения счётчика Меркурий из паспорта прибора
Совмещаем схему на пластиковой крышке с разъёмами на счётчике:
Таким образом получается следующее:
- Разъём №1 – вход фазы с вводного автомата;
- Разъём №2 – выход фазы на пакетные автоматы, дифференциальный автомат или УЗО;
- Разъём №3 – вход ноля с вводного автомата;
- Разъём №4 – выход ноля на дифференциальный автомат, УЗО или нулевую шину.
Для лучшего понимания процесса подключения счётчика электроэнергии можно рассмотреть один из вариантов общей схемы подключения потребителей (рисунок ниже), на которой мы видим следующее:
ноль и фаза через вводной двухполюсной автомат заходят на счётчик, далее со счётчика на дифференциальный автомат, который сочетает в себе свойства обычного автомата и УЗО, после дифференциального автомата фаза уходит на группу пакетных автоматов, а ноль уходит на нулевую шину. Затем фаза через автоматические выключатели заходит на отдельные группы потребителей (розетки, освещение).
Шаг 3. Устанавливаем счётчик на монтажной планке в распределительном щитке (РЩ). Для этого у счётчика на задней стенке имеется специальный крепёж.
Счётчик и автоматы установлены на монтажной планке в распределительном щитке
Шаг 4. Подготавливаем перемычки из кабеля для соединения счётчика с вводным и дифференциальным автоматами. Я использовал кабель ВВГнг 2х6.
Перемычка для соединения вводного автомата со счётчиком (фаза)
Перемычка для соединения счётчика с дифференциальным автоматом (фаза)
Аналогичные перемычки делаем из синей жилы кабеля для подключения ноля.
Шаг 5. Выполняем подключение. Надёжно фиксируем кабель при помощи зажимных болтов автомата и счётчика.
1 – фаза с вводного автомата по белой жиле заходит на счётчик, 2 – фаза со счётчика по белой жиле выходит на дифференциальный автомат, 3 – ноль с вводного автомата по синей жиле заходит на счётчик, 4 – ноль со счётчика по синей жиле выходит на дифференциальный автомат.
Шаг 6. Делаем вырезы под кабель на декоративной пластиковой крышке и устанавливаем её на место:

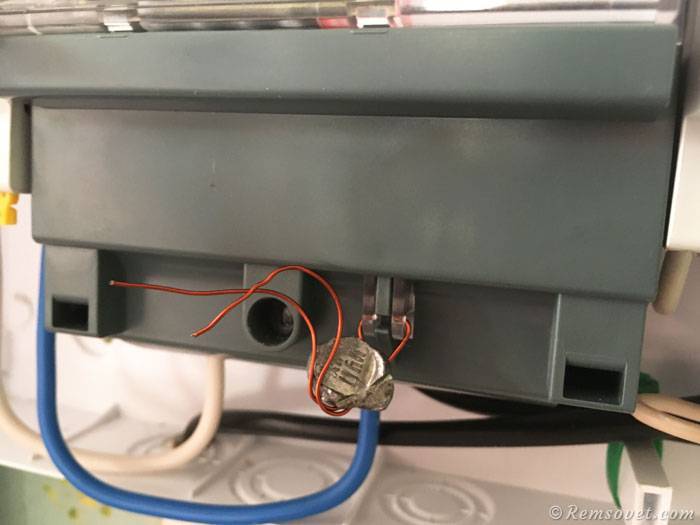

Шаг 7. Закончив все остальные подключения в распределительном щитке, необходимо сделать заявку на опломбировку нового прибора учёта и вводного автомата:
Счётчик электроэнергии подключен и опломбирован
На этом всё. Надеюсь, статья была для вас полезной!
Разновидности данного счётчика
Данная модель представлена 7-ю исполнениями, различающимися токовыми показателями и разновидностью экрана. Ниже представлены выпускаемые исполнения устройства с указанием различий.
201.1
Значение рабочего и предельного электротока соответственно 5 и 60 А, используется механический способ вывода сведений.
Рекомендуем: Счётчик Меркурий 206 — разновидности и их различия
201.2
Токовые характеристики аналогичны вышеуказанному исполнению, экран – жидкокристаллический.
201.22
От вышеуказанной модели отличается мощностными показателями, остальные параметры идентичны.
201.3
Токовые характеристики соответственно по нормальному и предельному значению – 10 и 80 А, счётное устройство – электромеханическое.
201.5
Значения электротока: 5 А – нормального, 60 А – предельного, механический способ отображения информации, в отличие от всех перечисленных моделей характеризуется передаточным числом по отношению количества импульсов к киловатт-часам – 3200 вместо 6400.
Схема подключения счётчика электроэнергии М. 201 на четыре клеммы с автоматами
Учёт расхода электроэнергии в Меркурий 201 ведётся электронным устройством модульного принципа. На показания прибора не влияет то, прямой или обратной полярностью выполнено подключение. Даже переменой местами входных и выходных проводов или заменой разъёма для нейтрали на фазный вход сбоя в работе этого устройства добиться нельзя.
Производитель рекомендует выполнять подключение по очень простой схеме:
Схема 4-клеммного подключения однофазного счётчика электроэнергии Меркурий 201 с автоматами (СНиП )
Четыре клеммы счётчика Меркурий однофазной конструкции предназначены:
- 1 – клемма для подключения вводного фазного провода;
- 2 – выходная клемма для подключения потребителей электрического тока;
- 3 – вход нейтрали линии электропередачи;
- 4 – выходная клемма для нейтрального провода к потребителям.
При подключении проводов к прибору нужно предварительно снять с него защитную пластиковую панель и выкрутить винты в каждой из четырёх ячеек до такой степени, чтобы в них свободно входили подготовленные, очищенные от изолирующего слоя и выровненные концы проводов. Затем провода нужно вставить в свои ячейки и плотно зажать винтами с помощью крестовой отвёртки.
Это важно! Прежде, чем приступить, к подключению однофазного счетчика Меркурий, следует тщательно изучить его паспорт, руководство по эксплуатации и разобраться со схемой подключения. Для надёжности электрического контакта в каждой ячейке провод зажимается двумя винтами, сначала закручивается верхний винт, затем – нижний
Чтобы не перепутать провода при подключении, следует вставлять их в ячейки по порядку, с первой до четвёртой. Убедиться в том, что всё сделано правильно и что контакты будут надёжными, можно путём лёгкого покачивания каждого провода. Если не возникает никакого лифтового смещения зажатых винтами оголённых концов, защитная крышка закрывается
Для надёжности электрического контакта в каждой ячейке провод зажимается двумя винтами, сначала закручивается верхний винт, затем – нижний. Чтобы не перепутать провода при подключении, следует вставлять их в ячейки по порядку, с первой до четвёртой. Убедиться в том, что всё сделано правильно и что контакты будут надёжными, можно путём лёгкого покачивания каждого провода. Если не возникает никакого лифтового смещения зажатых винтами оголённых концов, защитная крышка закрывается.
К УЗО подводятся фаза и ноль, к автоматам отключения – фазный провод. В обход автоматов к подключенным потребителям следует проложить защитный и нейтральный контакты. На все потребители, подключаемые через УЗО, нужно подводить и заземляющий контакт.
Выходы из автоматов и устройств защитного отключения служат для подключения осветительных приборов и розеток для маломощных потребителей. УЗО используется для более мощной бытовой техники – стиральной машины, бойлера.
В случае необходимости использовать в квартирной сети потребители с заземлением, используется несколько иная рабочая схема:
Схема подключения ЭМ с использованием заземляющего провода (СНиП )
Заземляющий провод подходит ко всем розеткам и технологическим разъёмам, обеспечивает защиту бытовых приборов от коротких перегрузок.
Правила установки
Если, всё же, владелец решил установить счётчик снаружи, придётся придерживаться определённых правил установки.
Место, или опора, ответвления должно находиться на расстоянии не более 25 метров от устройства ввода. В противном случае придётся устанавливать дополнительную опору.
Там, где проезжает автотранспорт, ответвление должно быть на высоте не ниже 6 метров. Там, где ходят пешеходы – на высоте не ниже 3.5 метров.
К зданию провода крепятся таким образом, чтобы место крепления находилось не ниже 2.75 метров над уровнем земли.
Без разрешения ЭСО установка счётчика учёта электричества на опоре запрещена. Вдобавок, эту работу должен проводить только сертифицированный сотрудник электроснабжающей организации.
В противном случае лучше доверить это дело профессиональным электрикам. И стоит удостовериться в наличии клейма поверителя и защитной голограммы.
Однофазный счетчик на клеммнике содержит 4 входных контакта: Контакт для ввода фазы от внешней сети В в квартиру или дом.
Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки. Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий своими руками. Как подключить счётчик
Клемма подключения нуля от внешней сети в квартиру или дом. Полукосвенная схема с трансформаторами предполагает, что в доме есть большое количество электроприборов, создающих в сети очень высокое напряжение. Отсчетное устройство — механический барабан. В клеммной крышке электросчетчика предусмотрена перфорация — ее нужно убрать с помощью кусачек или аккуратно выломать , чтобы крышка плотно прилегала к счетчику. Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации. Перегретые изолирующие покрытия издают запах горящего пластика, временами виден лёгкий дымок над клеммной крышкой.
Прибор учета электрической энергии Меркурий 230
Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.
Описание и технические характеристики счетчика Меркурий 230
Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.
Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.
Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.
Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:
- хранение данных;
- передачу данных;
- ведение журнала измерений;
- вывод на экран информации за различные промежутки времени и по различным тарифам.
Меркурий 230
Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.
Снятие показаний со счетчика Меркурий 230
Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.
Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.
В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.
Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:
- Т1 – пиковая зона;
- Т2 – ночная зона;
- Т3 – полупиковая зона.
Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.
Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика
Как подключить счетчик Меркурий 230
Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.
Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.
Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.
В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.
Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.
Модификации
Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.
Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй — 66х77х91 мм. Разница в весе — 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.
Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.
Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.
Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.
Для выбора экономного варианта работы нужно включить пульт в режим недоучета
Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте
Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.
Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.
При отключении функции экономии счетчик функционирует в заводском режиме.
Замена батарейки
Автономное питание устройства установлено внутри, под основной крышкой корпуса. В зависимости от исполнения данной конструктивной детали, она снимается после выкручивания двух винтов или освобождения защёлок.
Батарея рассчитана на срок действия не менее величины межповерочного интервала, поэтому должна меняться в процессе поверки. Крышка корпуса опломбирована, поэтому у пользователя не получится самостоятельно добраться до элемента питания.
После снятия крышки старая батарейка вынимается, взамен вставляется новая, с аналогичным расположением положительного и отрицательного полюсов.
