Как правильно подключить духовой шкаф к электросети. Какой нужен провод и автомат защиты?

Установка встроенного газового духового шкафа: нюансы и последовательность

Зависимый духовой шкаф, который поставляется с варочной плитой, имеет с нею единую панель управления. Их устанавливают рядом. Независимую модель можно поставить в любом удобном месте. Главное, чтобы рядом находился кран для подачи и перекрытия газа.

Устанавливается и подключается духовой шкаф с соблюдением определенного порядка действия, использованием подходящих материалов и точно следуя инструкции. После того как все будет сделано обязательно проверяют герметичность соединений.

При устройстве встраиваемой духовки неопытные люди нередко для газовой трубы, подключенной к варочной панели, применяют тройник. Так устанавливать газовое оборудование запрещено. Эти два прибора подключаются раздельно, к каждому подводят отдельную трубу.

К монтажу приступают после изучения инструкции. Для соединения с газовой магистралью применяют металлическую трубу либо цельный гибкий шланг длиной не больше 1.5 м. Трубу используют в том случае, если устройство расположено рядом с нею. Шланг запрещается натягивать и пережимать.

Перед тем, как установить духовку, проверяют комплектацию и отсутствие каких-либо повреждений. Один конец шланга подсоединяют к газопроводу, но перед установкой в кран вставляют диэлектрическую вставку. Второй конец присоединяют к аппарату, для этого по резьбе накручивают гайку. Для обеспечения герметичности ставят специальную прокладку, которую смазывают солидолом. Обязательно проверяют надежность соединения. Мыльным раствором обрабатывают стыки, открывают кран. Отсутствие пузырей говорит о правильно выполненной работе.

Духовку с электрическим поджигом подключают к электрической сети. В этом случае необходимо провести отдельную линию. Обязательно должно быть заземление. После того как техника будет подключена, ее закрепляют в мебельной нише с помощью креплений, которые входят в комплект. Некоторые модели укомплектованы установочными планками. Эти детали фиксируют внутри короба. Работник газовой службы обязательно проверяет герметичность, делает соответствующие записи. Пока техника не пройдет проверку пользоваться ею запрещено.

Грамотная установка напрямую влияет на долговечность работы духового шкафа

Можно ли ставить рядом с газовой трубой?

Магистральное газоснабжение – это система повышенной опасности. В домах с газом самостоятельно делать перепланировку нельзя, для этого есть установленные правила, при нарушениях выписывается штраф.

Запрещено прятать газовую трубу за:

• перегородками;
• нишами;
• стенками.

Нельзя закрывать ее мебелью и бытовой техникой. Согласно правилам, газовая труба должна находиться на открытой стене в свободном доступе. Ее не должны заслонять мойка и посудомоечная машинка. Это требование распространяется и на духовой шкаф, устанавливать его за ними нельзя. Свободное пространство до боковых сторон должно составлять не меньше 30 см.

• дымоход;
• дверные и оконные проемы;
• вентиляционный канал.

Расстояние между газопроводом и электрическим проводом – не меньше 0.1 м от поверхности. При параллельной прокладке увеличивается – 0.4 м. Доступ к месту, где установлены запорные газовые краны, должно быть свободным. Высота от пола – 0.8 м. При нижней установке техники отступ от газового крана – 0.2 м, при верхней – 1.5 м. Сколько газовых приборов, столько должно быть и запорных кранов. Устройства можно соединять сваркой. В месте соединения трубы с прибором и точке установки запорной арматуры могут стоять резьбовые соединения.

Подключение кабеля к духовке

Не все производители проводят подключение питающего кабеля к прибору на заводе. Провод приходит в комплекте, и его надо самостоятельно подключить. Здесь проводятся такие же мероприятия, что и с розеткой. Вскрывается клеммная коробка, которая закрыта крышкой, фиксируемой винтами. Под ней располагается колодка с тремя соединительными клеммами. Они обязательно обозначаются буквами латинского алфавита или значками. Например, «L» – это фаза, «N» – это ноль, и значок заземления.

Кабель проводится через фиксирующий сальник, где он будет плотно удерживаться. Жилы подключаются в соответствии с назначением

В этом случае неважно, синий и коричневый провод, к каким клеммам (L и N) будут подключены. Для однофазной сети это не имеет никакого значения

Важно лишь точно подключить заземляющий провод.

После соединения всех жил клеммная коробка закрывается крышкой. Затем прибор проверяется на предмет его правильной работы: вилка втыкается в розетку, и проводится включение на любой режим. Если вдруг тут же перегорела лампочка подсветки, а остальные узлы работают, не стоит паниковать. Перенос духового шкафа в комнату и перепад температур создают условия появления конденсата внутри прибора. Это часто служит причиной перегорания лампы. Её надо просто заменить новой. Теперь переходим к установке духового шкафа в кухонный гарнитур.

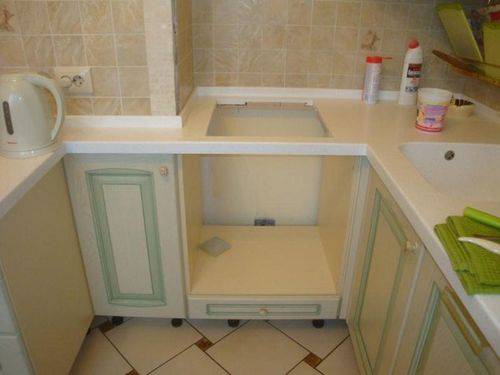

Схема встройки духового шкафа в гарнитур на кухне определяется условиями безопасной эксплуатации прибора. Место встройки бывает разное: напольная тумба, пенал или подвесной шкафчик. Главное – соблюсти размеры шкафа с размерами духовки. Они определяются вентиляционными зазорами, с помощью которых из гарнитурного предмета мебели будет удаляться тепло, исходящее от духовки.

• От задней стенки шкафа до духовки, должно быть расстояние не меньше 5 сантиметров.
• От боковых стенок 5 сантиметров.
• От пола 10 сантиметров.

Перед началом эксплуатации духовку надо помыть и прокалить при высокой температуре.

3 главных параметра корпуса

Посмотрите на картинках стандартные размеры современного духового шкафа:

Размеры

Применяется корпус, что может поместиться в кухонный гарнитур — так сохраняется внешний вид и экономится пространство. Производители позаботились о том, чтобы кухонный гарнитур производился по единым стандартам — это обеспечивает идеальное вхождение в него дополнительной кухонной техники. Именно поэтому, всё, что нужно хозяину квартиры — это аккуратно вставить электрический духовой шкаф на нужное место, расположенное под столешницей.

Уровень

После этого нужно всё аккуратно выровнять при помощи строительного уровня

Выравниванию придется уделить особое внимание, поскольку в случае даже небольших неровностей, эффективность подогрева сильно уменьшится. Если произвести неправильную установку, тогда с вероятностью 80% можно сказать, что техника сломается

И это в лучшем варианте, в худшем произойдет возгорание.

Регулировка

Обязательно применяйте строительный уровень для монтажа. Проверяйте, чтобы оборудование становилось максимально ровно по вертикали и горизонтали. Чтобы произвести выравнивание нужно регулировать показания вращением ножек. Этот процесс очень похож на установку на место посудомоечной машины. Чтобы духовка не перегрелась, нужно соблюдать требования, с помощью которых устанавливают шкаф в нужное место своими руками.

Размеры

1. Нужно соблюдать расстояния между корпусом и полом. Она равняется 5 см или даже увеличить до 8 см, если имеется такая возможность.
2. Обязательно нужно соблюсти воздушный зазор между боковыми стенками и кухонным гарнитуром — 5 см будет вполне достаточно. Но меньшее расстояние совершенно недопустимо.
3. Расстояние от задней стенки должно составлять минимум 4 см.

Без удлинителей

Необходимо позаботиться, чтобы около техники  располагалась розетка, если мощность оборудования свыше 3,5 кВт. Использовать для этой цели удлинитель не рекомендуется.

Это основные требования, которые нужно обязательно соблюдать при установке. Теперь нужно позаботиться только о подключении к электросети дома.

Установка и подключение

Монтаж отдельной розетки под духовой шкаф и варочную плиту позволит безопасно эксплуатировать эти мощные электроприборы. Кроме этого при установке необходимо соблюдать ряд требований.

Электрическая проводка

Чтобы правильно подключить духовой шкаф и варочную панель, необходимо особое внимание уделить электропроводке. Это один из важнейших факторов безопасной и грамотной эксплуатации такого мощного оборудования

Определяющими являются следующие факторы:

• Проводники должны соединяться с распредкоробкой только через прибор УЗО.
• Если мощность устанавливаемого оборудования не превышает 2,5 кВт, то его можно подсоединить к существующей электрической сети, отвечающей современным требованиям. Для более мощных приборов необходимо вести отдельную магистраль.
• Подключение варочной панели и духового шкафа в обязательном порядке выполняется с использованием заземляющего проводника.
• Сечение провода должно составлять не менее 6 мм2. В такой ситуации он сможет выдержать нагрузку до 10 кВт. Если показатель мощности оборудования не превышает 8 кВт, можно использовать кабель сечением до 4 мм2.
• Рекомендуется устанавливать автоматический выключатель с классом защиты С32.
• Выбирая кабель, следует отдавать предпочтение ВВГнг либо NYM.
• Номинальный параметр прибора УЗО должен на один пункт превышать показатель автомата. Например, если используется автоматический выключатель на 32 А, устройство защитного отключения должно быть рассчитано на 40 А.

Расположение духового шкафа

Перед установкой этого прибора необходимо подобрать и оборудовать место для него. Для решения поставленной задачи рекомендуется использовать специальные ниши в кухонной мебели

Также стоит обратить внимание на несколько полезных советов:

• Поверхность, на которой будет установлено оборудование, должна быть ровной и не иметь перекосов. В противном случае тепло внутри рабочей камеры будет распределяться неравномерно, и духовой шкаф быстро выйдет из строя.
• Между мебелью и прибором должны быть предусмотрены зазоры. Это позволит избежать перегрева кухонной гарнитуры. Рекомендуемое расстояние между стенками мебели и шкафа составляет 5 см, а между задней крышкой и стенкой — не менее 4 см. Также зазор между основанием прибора и дном ниши должен находиться в пределах 8−10 см.

Подсоединение к электросети

Если мощность бытового прибора составляет 3−3,5 кВт, то необходимо устанавливать розетку на 16 А и автомат на 25 А. При использовании более мощных устройств, она должна быть рассчитана на 32 А. Для подачи питающего напряжения в 220 В предстоит использовать проводник с тремя токоведущими жилами. Если оборудование подключается к сети в 380 В, то магистраль прокладывается с помощью кабеля с пятью жилами.

Во внутренней части вилки для духового шкафа находится шесть контактов. Три из них (с 1 по 3) соединяются перемычкой и к ним подключается фазный проводник.

В зависимости от типа электросети варочная панель и духовой шкаф могут подключаться по одной из трех схем. Однако в домашних условиях чаще всего применяются только две. Первая предназначена для однофазной проводки в 220 В. Именно она чаще всего используется в квартирах.

Если необходимо подключить к трехфазной сети на 380 В, то нулевой и заземляющий проводники подсоединяются аналогично однофазной схеме. Фазные проводы подключаются к контактам L1- L3 без использования перемычек. Процесс монтажа и подсоединения приборов к электросети можно считать довольно простым. Однако перед началом проведения работ стоит внимательно изучить входящую в комплект поставки техническую документацию.

Монтажные работы

В первую очередь, нужно определить вид шкафа духового и варочной поверхности. Эти элементы, могут быть зависимыми друг от друга и автономными. Если выбран первый вариант – два элемента располагают в одной нише. В автономном варианте варочная панель, может устанавливаться в центре гарнитура, а духовка в любом удобном месте, куда может достать шланг для подачи газа.

Подключение шкафа газового духового и его запуск, начинается с монтажа оборудования в нишу гарнитура. Для этого, заднюю панель ниши, нужно снять, а духовку поставить на два бруска, которые предварительно прикреплены к поверхности мебельного гарнитура. Это обеспечит вентиляцию духовки и ниши, для избегания возгорания. Далее осуществляем подсоединение электричества. Это необходимо для функционирования вентилятора, электрической управляющей панели и прочих функций, работающих от электросети.

Следующий этап – подсоединение к газоснабжающей системе. Этот этап монтажа предполагает соединение шкафа духового и газовой трубы, посредством шланга. Также, необходимо осуществить подключение варочной поверхности к газопроводу. В этом случае, можно воспользоваться сварным соединением труб. Не забудьте перед началом проведения работ, отключить подачу газа в дом или квартиру.

После того, как газовый духовой шкаф и варочная панель подключены к подаче топлива, необходимо настроить все функции оборудования, проверить работоспособность горелок, системы газ-контроль. Проверке и регулировке подлежит клапан, отвечающий за подачу газа.

Детальная инструкция по подключению газовой варочной панели и духовки, представлена на видео.

Соблюдаем правила безопасности

Подсоединяя духовой шкаф к электросети, помните, что провод ни в коем случае не должен соприкасаться с газовой трубой. Предельная температура нагрева проводника не должна быть выше 70С. Запрещается применять удлинители, двойные или тройные розетки. Все дополнительные провода и соединения, могут являться причиной пожара. Перед тем, как приступить к мойке шкафа духового, его следует отключить от подачи электричества.

Перед окончательным завершением монтажных работ, рекомендуется проверить все стыки на предмет утечки газа. Для этого воспользуйтесь мыльной пеной, которую нужно нанести на соединительные элементы. Если при включении газа в каких-либо местах мыло начнет пениться, значит, здесь имеется отверстие. Устранив трещину и утечку, можно спокойно пользоваться оборудованием. https://www.youtube.com/watch?v=gZhAjE8tk2k Подводя итоги, отметим, что подключение газа к варочной панели и духовому шкафу, лучше доверить профессионалам

В этом вопросе, важно соблюсти все меры предосторожности, чтобы в дальнейшем избежать аварийных ситуаций. Если же вы решили осуществлять подключение своими руками, рекомендуется изучить инструкцию к оборудованию от производителя. Также, детально проштудируйте советы специалистов

Только при пошаговом выполнении монтажных работ, при соблюдении мер безопасности, газовое оборудование можно подключать своими силами

Также, детально проштудируйте советы специалистов. Только при пошаговом выполнении монтажных работ, при соблюдении мер безопасности, газовое оборудование можно подключать своими силами.

Подключение кабеля к духовому шкафу

Если вы подсоединяете духовой шкаф к электросети, то очень важно соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что тут важно учесть состояние сети, а также убедиться в отсутствии скачков напряжения тока

Так как, в противном случае, вы рискуете распрощаться с вашим устройством.

К сети 220 В

Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что важно соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно производиться только при наличии трёхконтактной вилки, а также при наличии заземления

Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки.

К сети 380 В

Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, вам не надо подсоединять её самостоятельно. В Москве есть много квалифицированных специалистов, которые помогут вам выполнить подключение вилки к духовому шкафу.

Как подключить духовку

Довольно часто аппараты – и Электролюкс и Самсунг, не имеют в комплектации вилки, а только питающий кабель. Какая нужна для него розетка и штепсель определяет мощность аппарата, а как подключить – проводка на кухне. На фото – подключение кабеля.

1. В первую очередь необходимо установить, что параметры сети в квартире соответствуют требованиям прибора. Инструкция содержит таблицу заводских значений, где указываются все требования, в том числе и какая нужна вилка.
2. Штепсель, выдерживающий нагрузку, закрепляют на питающий кабель. Подключение вилки к духовому шкафу Самсунг, Bosch или Электролюкс производится одинаково. Как правило, провода маркируются разными цветами. Если провода одинаковые, фазу устанавливают с помощью индикаторной отвертки.
3. Духовой шкаф монтируют в нишу таким образом, чтобы между задней стенкой и стеной сохранялся зазор в 30 мм, между полом и корпусом – в 85 мм. Нужно следить за тем, чтобы между прибором и стеной не оказались газовые трубы. Прибор заметно нагревается во время готовки, а газовые трубы по условиям эксплуатации исключают теплоизоляцию.

Как подключить модель без кабеля

Некоторые аппараты, отличающиеся высокой мощностью, поступают в продажу без вилки и питающего кабеля. Считается, что прямо подключение к проводке экономичнее и надежнее, поскольку исключает лишние контакты. Если же такой метод кажется небезопасным или слишком непривычным, можно подключить вилку к духовому шкафу. Какая нужна для аппарата, нужно уточнить в инструкции.

1. Устанавливают евро-розетку – на 16 или 32 А.
2. С задней части корпуса снимают защитную крышку. Здесь размещаются три провода: красный, белый и черный. Возможен еще зеленый – заземление.
3. Цветные провода соединяют с разъемами клемм, цвета шнура должны совпадать с оттенком проводов разъема: черный и красный означают переменный ток, зеленый и белый – заземление.
4. К разъему провода прикручивают винтами и оборачивают участки стыковки изолирующей лентой.
5. Затем устанавливают защитный щиток на корпус и подключают аппарат.
6. Размещают духовку с учетом тех же требований: зазор вокруг корпуса, отсутствие газовых труб.

Модель с варочной поверхностью подключается таким же образом. На фото – духовой шкаф без вилки.

Какой кабель лучше использовать в квартире

На вопрос о том, какой провод нужен для электроплиты в квартире, однозначного ответа нет. Выбор должен основываться на сетевых нагрузках, мощности конструкции. Специалисты рекомендуют применить гибкий кабель с параметрами 3 на 4 миллиметра квадратных.

Также одним из часто задаваемых вопросов от желающих обзавестись электроплитой – это какая длина кабеля должна быть, чтобы можно было с лёгкостью подключить и передвинуть оборудование. Здесь мастера с многолетним опытом работы рекомендуют замерить расстояние между вашей плитой, розетками и электрощитом. Получив число, прибавьте к нему ещё 1-1,5 метра

Очень важно брать шнур с небольшим запасом

Что касается подключения духового шкафа, необходимо разобраться с состоянием нынешнего кабеля и измерить его сечение. Сечение кабеля духовки современного типа составляет около 2,5 миллиметров.

Розетки

Розетка должна быть рассчитана на мощность приборов и параметры сети. Подбирают по значению тока — например, если сечение проводки для 16 А, что подходит для электродуховки с 3.5 кВт, то нужна модель именно под эту или большую характеристику. В данном случае, если взять такое изделие на 16 А, то его хватит впритык, поэтому можно поставить на 20 или 32 А.

Розетки для высоких токов могут отличаться формой и отверстиями, часто вилка шнура электрического духового шкафа имеет геометрию под них, например, под 32 А — три плоских вывода. Если сеть трехфазная, то потребуется изделие на 4 или 5 проводов. При неправильных расчетах розетка будет греться, возможно выгорание. Старые советские модели не подойдут однозначно — они на 6 А. Выбирать надо, начиная с типа F и 10 А. Для большей безопасности можно выбрать влагозащищенный типоразмер с крышечкой (например, IP 44 от брызг).

Размещение розетки

Розетку рекомендовано устанавливать на высоте от 30 см от пола для безопасности при затоплении. Обычно она размещается не выше 1 м (СП 31-110-2003 п. 14.35). Под и над нагревательными приборами, бойлерами не желательно монтировать.

Примерные рекомендации по расстояниям: до проемов оконных — минимум 10 см, дверных — 60, от бака бойлера, нагревательной камеры духовки — 60.

Все советы по тому, как правильно установить розетку не конкретные и рекомендационного характера, но важно хотя бы приблизительно учитывать правила и целесообразность варианта размещения. Например, разумно от пола предусмотреть зазор 10–30 см для безопасности при подтоплении

Оптимальная высота розеток в обычных обстоятельствах — не ниже 90 см (уровень глаз), по европейскому стандарту — 30 см. В условиях ограниченного пространства и технических особенностей кухни правила могут не соблюдаться

Но всегда важно, чтобы розетка была не прямо под или над приборами, а сбоку, сзади, в зонах по возможности наиболее защищенных от тепловых потоков, брызг. Часто кухонная мебель без задней стенки, поэтому розетку прячут там

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

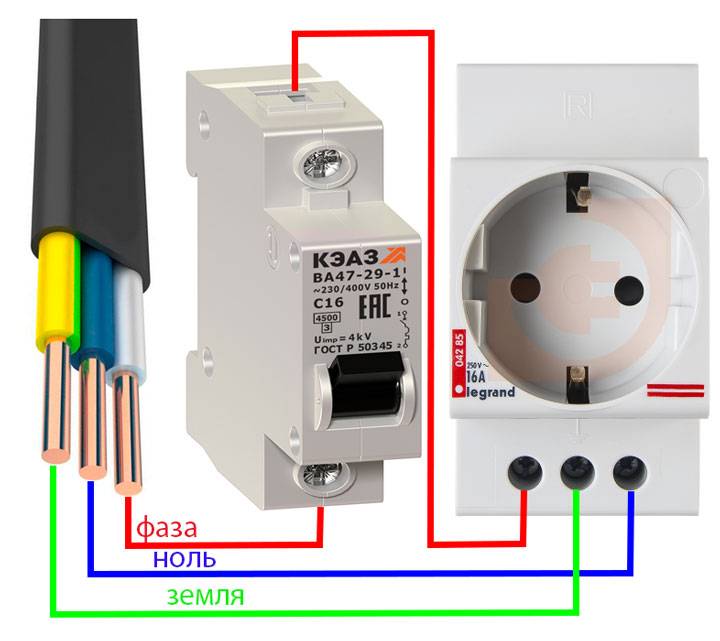

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:

Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

1. С помощью гильз ГМЛ (гильзы медные луженые).
2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью; снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки; подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета); удаляем защитную пластину, прикрывающую контакты; подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами; затягиваем клеммы кабеля на колодке питания; проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

• соединяются вместе три фазных провода (L1, L2, L3);
• соединяются вместе два нулевых провода (N1, N2);
• зеленый провод подсоединяется к «земляной шине».
